A partir de la versión 2011.e, el programa empotra o articula automáticamente los extremos de las vigas metálicas de sección doble T de acero laminado o armado dependiendo de la geometría de sus apoyos:
- El extremo de la viga se articula si apoya en el alma de una viga o pilar metálicos de sección doble T.
- El extremo de la viga se empotra en el resto de casos (apoyos en pilares o vigas de hormigón, en pilares o vigas metálicos de sección diferente a la doble T o en alguna de las alas de pilares de sección doble T).
De modo automático, la articulación cambiará a empotramiento o viceversa si varían las condiciones del apoyo. Es decir, si se cambia el tipo de apoyo o se gira un pilar de sección doble T.

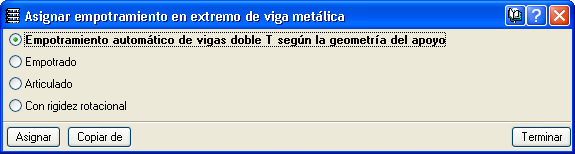

El usuario puede modificar manualmente la vinculación que CYPECAD ha asignado mediante las opciones del diálogo Asignar empotramiento en extremo de viga metálica (solapa Entrada de vigas > menú Vigas/Muros > opción Empotramiento en extremo de viga metálica). Este diálogo dispone de las siguientes opciones:
- Empotramiento automático de vigas doble T según la geometría del apoyo
Esta opción sólo afecta a vigas metálicas con perfil doble T de acero laminado o armado y deja libertad al programa para que empotre o articule automáticamente el extremo de la viga que se seleccione a continuación, dependiendo de la geometría del apoyo, tal y como se ha indicado anteriormente. - Empotrado
El extremo de la viga metálica que se seleccione a continuación se empotra independientemente de la geometría y posición del apoyo. - Articulado
El extremo de la viga metálica que se seleccione a continuación se articula independientemente de la geometría y posición del apoyo. - Con rigidez rotacional
El programa permite asignar una rigidez rotacional al extremo de la viga metálica que se seleccione a continuación.
