La versión 2007.1.a de CYPECAD permite conectar y definir estructuras 3D integradas, metálicas o de madera, formadas por nudos y barras con seis grados de libertad, dentro de la obra que se esté editando en ese momento.

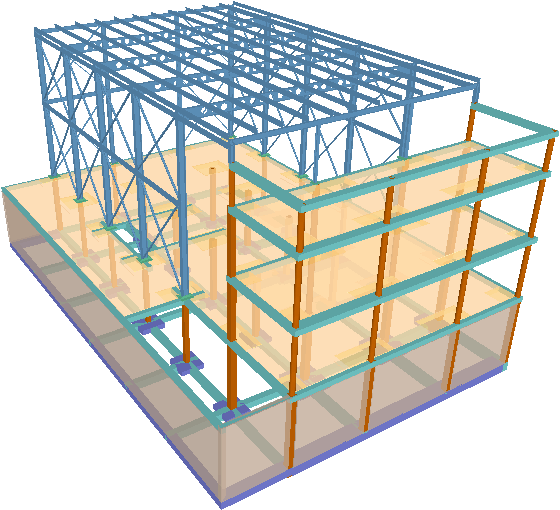

Una estructura 3D integrada es una obra de nuevo Metal 3D que se conecta y vincula a la estructura principal del edificio gestionada por CYPECAD.

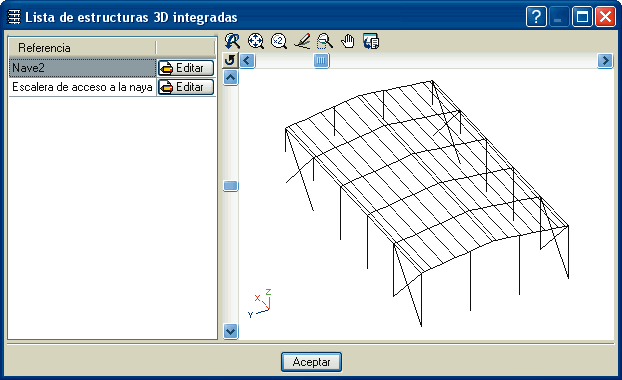

Es factible añadir varias estructuras 3D a un mismo proyecto de CYPECAD.

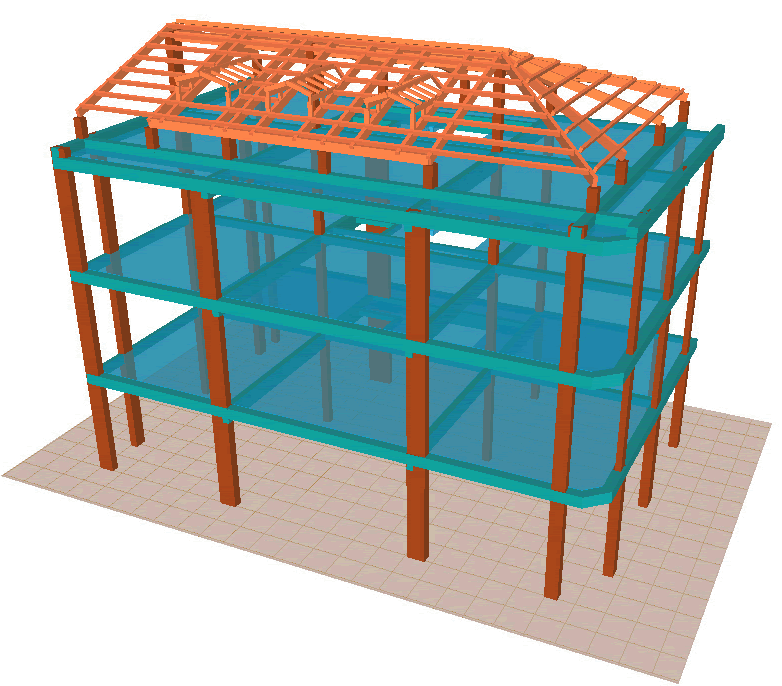

Para definir estructuras 3D metálicas dentro de CYPECAD es necesario que la licencia de uso disponga de permisos para utilizar Metal 3D. Si además posee permisos para emplear el módulo de perfiles de madera de Metal 3D, podrá también definir estructuras 3D de madera integradas en CYPECAD.
El primer paso para definir una estructura 3D integrada es determinar las conexiones. Las conexiones son los puntos donde una estructura 3D se conecta a la estructura principal, estableciéndose en dichos puntos la compatibilidad de desplazamientos entre ambas.

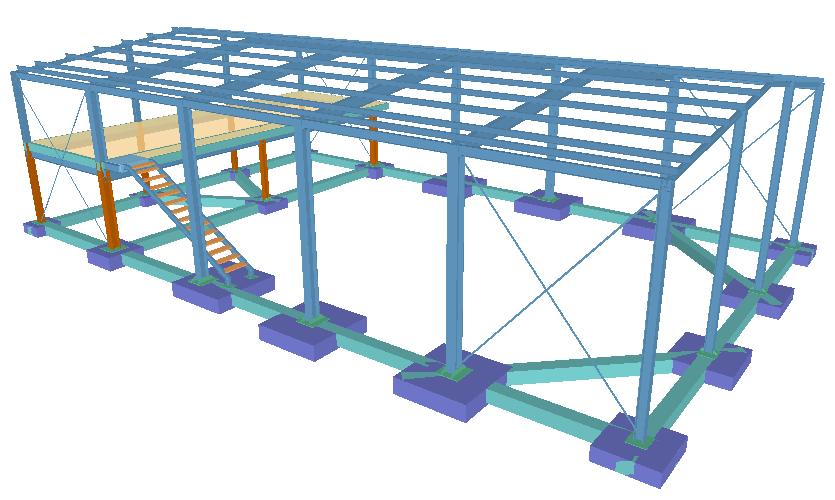

Es posible introducir conexiones sobre pilares o arranques, éstos últimos pueden estar definidos sin vinculación exterior (dispuestos sobre vigas, forjados de losa maciza, losas de cimentación) o con vinculación exterior (en este caso puede calcularse también la zapata).
Las conexiones de una misma estructura 3D integrada pueden estar localizadas en diferentes plantas de la estructura principal de CYPECAD y también pueden tener desniveles con respecto a la cota de la planta donde se sitúa.

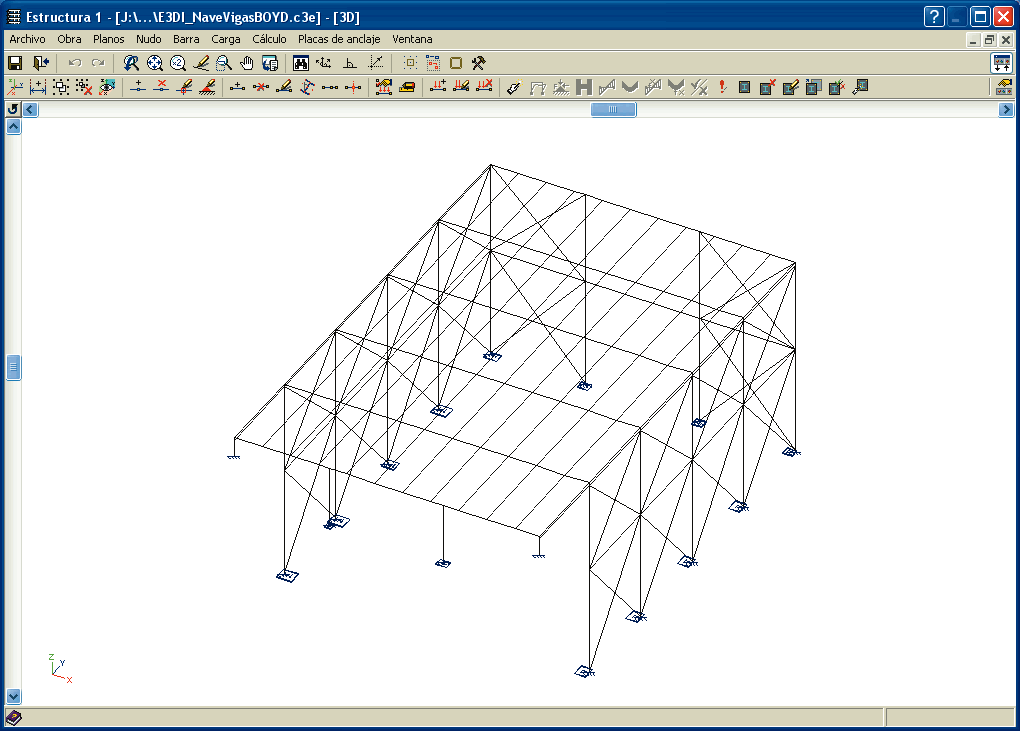

Una vez definidas las conexiones se accede al programa Nuevo Metal 3D para la definición de la geometría; la descripción de las barras, nudos y sus propiedades; y la definición de los estados de carga a los que está sometida la estructura.
CYPECAD permite realizar el cálculo de esfuerzos y desplazamientos de cada estructura 3D como estructura independiente. De esta forma es muy fácil realizar un predimensionamiento de los perfiles de la estructura que, en cualquier caso, CYPECAD comprobará con los esfuerzos obtenidos a partir del cálculo integrado de la obra completa.
El Nuevo Metal 3D también se suministra como programa independiente en la versión 2007.1.a. Si desea obtener más información sobre él seleccione el enlace Nuevo Metal 3D.
