Este módulo se ha preparado para la generación automática de la estructura (pilares, distribución de plantas, cargas generales, vigas de contorno y vigas de huecos interiores). Todo esto es posible tras la solicitación al usuario de los datos generales que definen la estructura e interpretación por parte del programa de los planos de arquitectura en formato DXF o DWG.

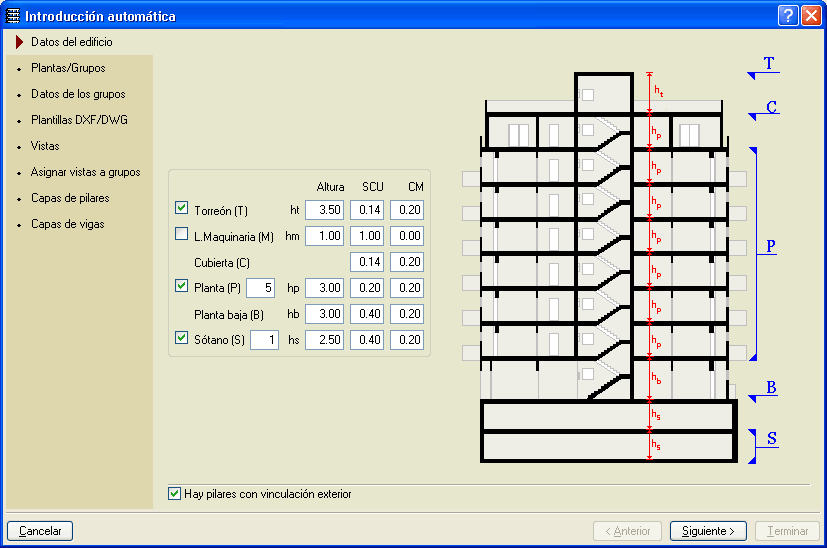

El usuario define la composición de plantas de la estructura: sótanos, planta baja, pisos, cubierta, losa de maquinaria y torreón. Salvo la planta baja y la cubierta, el resto de las plantas son opcionales. Se indican también las alturas, sobrecargas de uso y cargas muertas de cada planta.

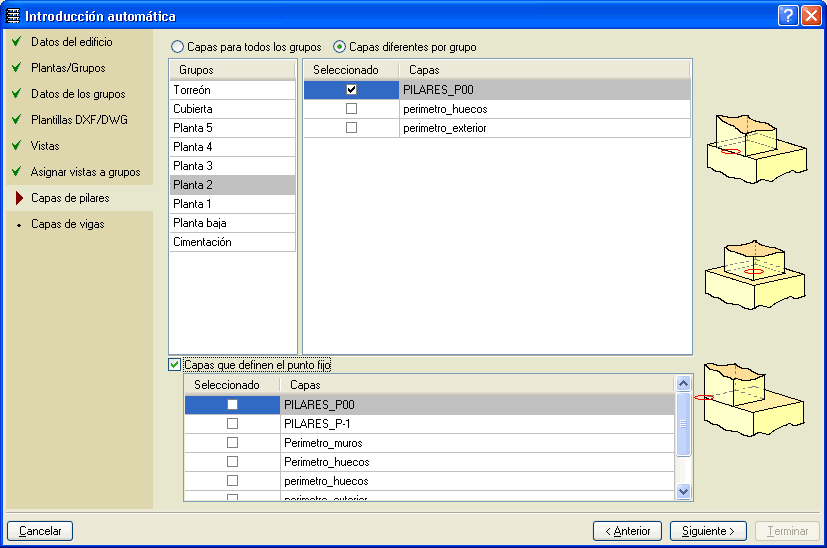

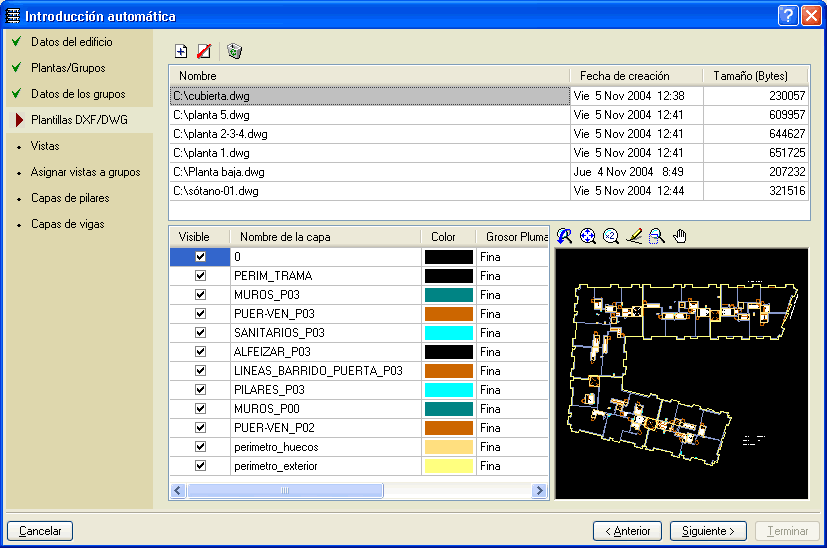

A continuación se seleccionan los DXF o DWG de la estructura y se definen las capas que representan a pilares, contornos exteriores y contornos de huecos.

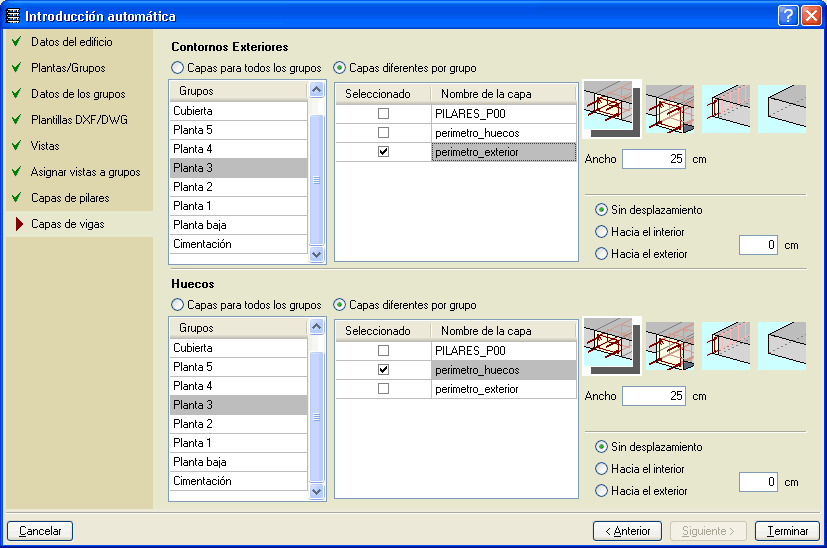

Es posible seleccionar qué tipo de vigas conforman los contornos exteriores e interiores e, incluso, definir opcionalmente un desplazamiento de la viga con respecto a la línea de contorno. Esto último es muy útil en el caso de que el contorno dibujado en el DXF o DWG represente el borde de fachada y no el borde estructural.
Con toda esta información el programa genera automáticamente la geometría de la estructura (pilares y vigas), incluso deduce los puntos fijos de los pilares si sus dimensiones son diferentes en cada planta definida en los DXF o DWG suministrados. También es posible indicar una capa que contenga la definición de puntos fijos de pilares para que no se calculen automáticamente.
Con la geometría de pilares y vigas ya introducida, el usuario puede realizar cualquier retoque manual de la estructura generada, colocar los forjados y completar la definición de la estructura.
