Se ha implementado, tanto en CYPECAD como en Nuevo Metal 3D, un nuevo listado de justificación de los valores usados para el cálculo de la acción sísmica. Sustituye al anterior listado Coeficientes de participación y se denomina Justificación de la acción sísmica (en CYPECAD menú Archivo > Imprimir > Listados de la obra, y en Nuevo Metal 3D menú Cálculo > Sismo dinámico).
En versiones anteriores, el listado Coeficientes de participación mostraba los resultados del análisis sísmico de forma resumida.
A partir de la versión 2012.c, el listado Justificación de la acción sísmica de CYPECAD y Nuevo Metal 3D muestra la siguiente información:

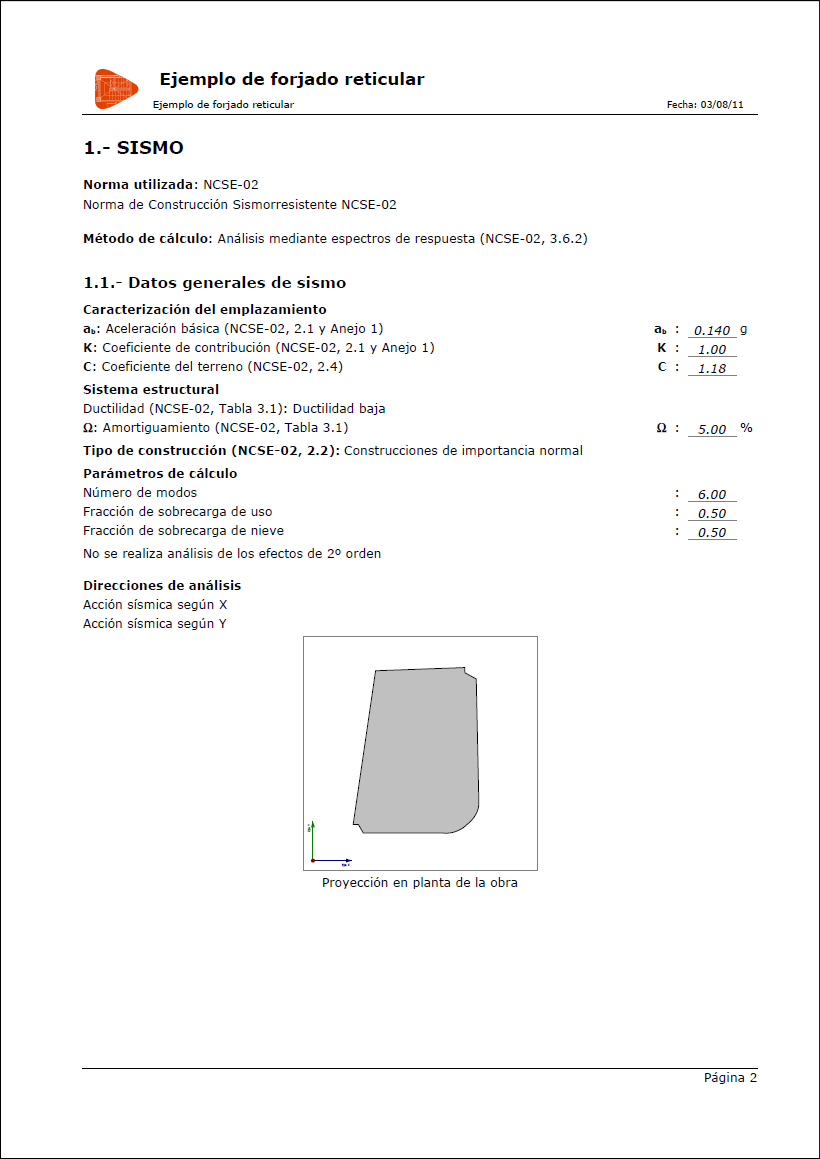

- Datos generales de sismo

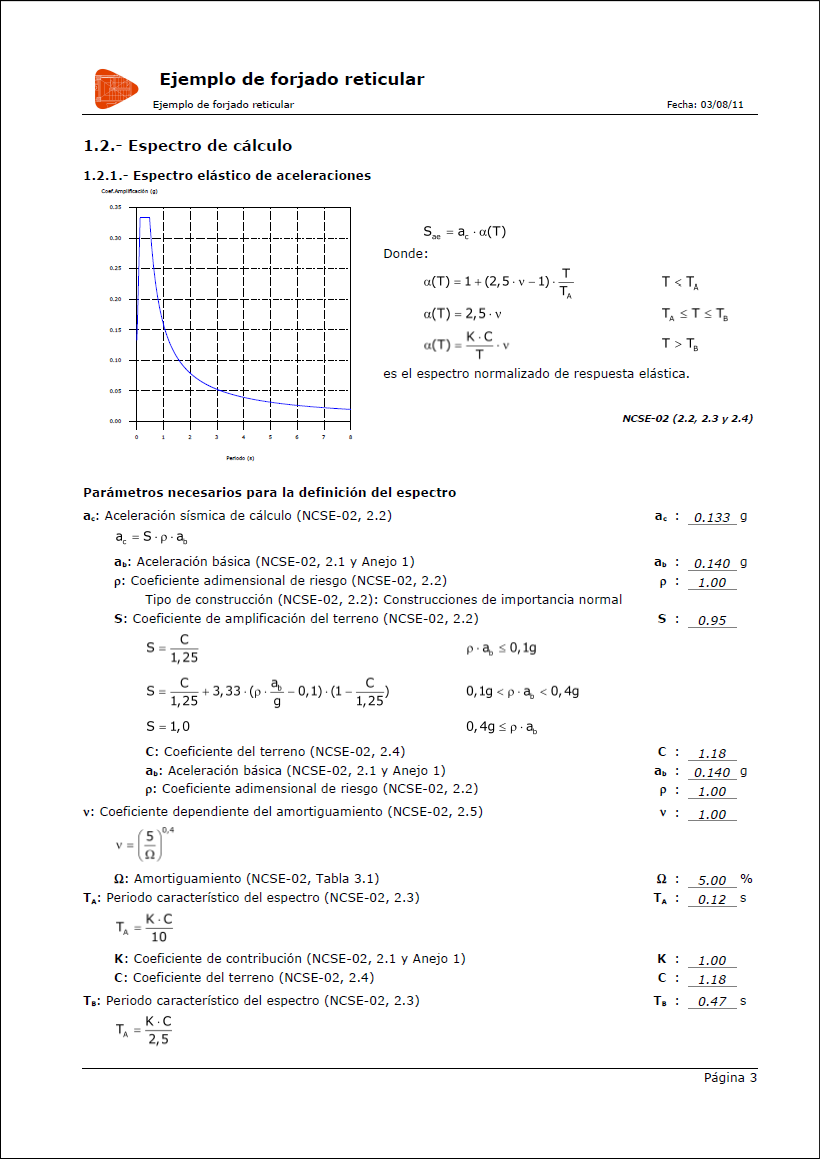

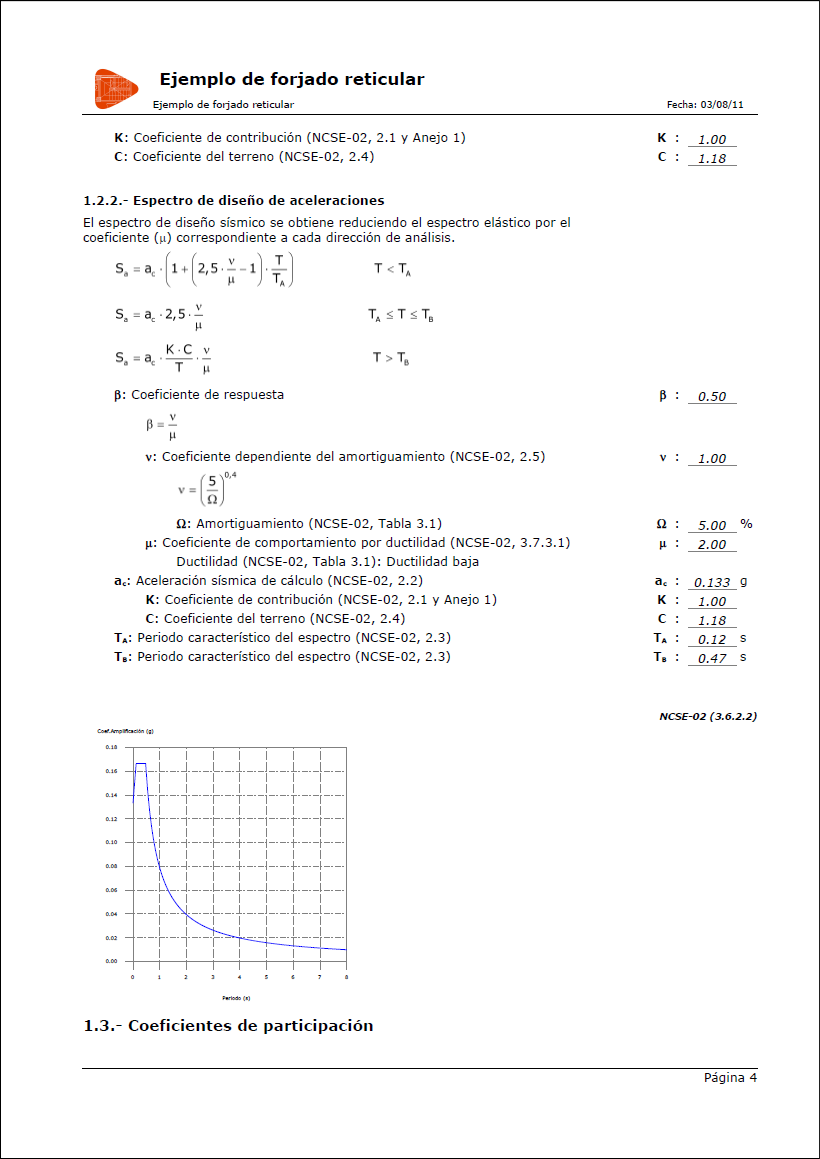

- Espectro de cálculo
Se muestra:
- El desarrollo detallado de los espectros elástico y de diseño que el programa utiliza internamente para el cálculo
- Los valores que toman los parámetros necesarios para la definición de estos espectros
- La formulación y la representación de los parámetros que definen los espectros.
- La referencia a los apartados de la norma de sismo utilizada.

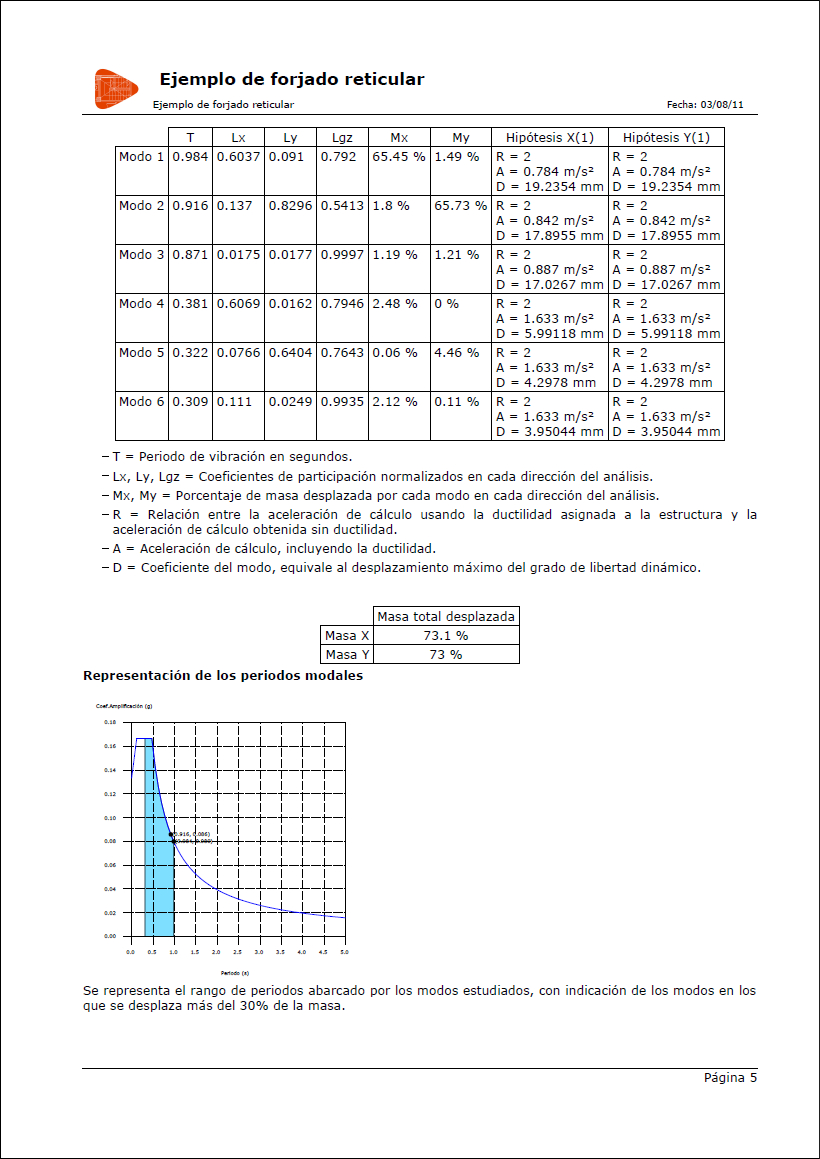

- Coeficientes de participación
Se muestra:
- La tabla de coeficientes de participación
Los resultados mostrados se justifican con los datos expuestos en el apartado anterior, ya que es automático establecer cómo se obtienen las aceleraciones espectrales de cálculo, a partir de los espectros definidos, sustituyendo los periodos modales calculados. - Representación de los periodos modales
Se representa en una gráfica el rango de periodos abarcados por los modos estudiados con indicación de los modos en los que se desplaza más del 30% de la masa.
- La tabla de coeficientes de participación
