En la versión 2012.c, CYPECAD incorpora un nuevo editor de armados de pilares que muestra toda la información relacionada con su dimensionamiento, incluyendo la generación de listados detallados de comprobaciones de estados límite últimos (E.L.U.). Esta nueva herramienta está disponible cuando se calcula con la norma de hormigón EHE-08 (España) y en siguientes versiones se implementará para otras normas de hormigón.
Los programas CYPECAD, Nuevo Metal 3D y Generador de pórticos ya permitían desde versiones anteriores obtener listados detallados de las comprobaciones E.L.U. para elementos de acero laminado, armado y conformado, aluminio y madera.
Ahora, con la versión 2012.c, CYPECAD ya puede obtener listados detallados de comprobaciones de estados límite últimos (E.L.U.) de pilares de hormigón. Estos listados contienen todas las comprobaciones realizadas por el programa para dimensionar los pilares de hormigón armado, por lo que constituyen un importante documento con el que el usuario puede verificar y justificar el dimensionamiento de los pilares de hormigón y optimizar su dimensionamiento. El nivel de detalle de estos listados también les otorga carácter didáctico, ya que permite al usuario conocer todas las comprobaciones a las que está sometido un pilar de hormigón. El programa no se limita a indicar si el pilar cumple o no, sino que indica cuáles son las comprobaciones específicas que no se cumplen. Además, cada comprobación hace referencia a la norma y al artículo que la requiere.
Listados de comprobaciones de estados límite últimos de pilares de hormigón
Estos listados contienen todas las comprobaciones realizadas por el programa para dimensionar los pilares de hormigón armado, por lo que constituyen un importante documento con el que el usuario puede:
- Verificar y justificar el dimensionamiento de los pilares de hormigón. El usuario puede examinar una a una todas las comprobaciones realizadas por el programa para comprobar la sección de hormigón y calcular el armado longitudinal y transversal.
- Optimizar el dimensionamiento de los pilares de hormigón. Observando las comprobaciones que no cumplen, es más sencillo decidir cuál es la solución óptima para resolver el problema (aumentar la sección de hormigón, las armaduras longitudinales o las transversales, etc.). Del mismo modo, si todas las comprobaciones cumplen, estos listados contribuyen a facilitar la toma de decisiones para obtener un mayor coeficiente de aprovechamiento de los pilares.
El nivel de detalle de estos listados también les otorga carácter didáctico, ya que permite al usuario conocer todas las comprobaciones a las que está sometido un pilar de hormigón. El programa no se limita a indicar si el pilar cumple o no, sino que indica cuáles son las comprobaciones específicas que no se cumplen. Además, cada comprobación hace referencia a la norma y al artículo que la requiere.Recuerde que los programas CYPECAD, Nuevo Metal 3D y Generador de pórticos también permiten obtener listados detallados de las comprobaciones E.L.U. para elementos de acero laminado, armado y conformado, aluminio y madera.
Nuevo editor de pilares de CYPECAD
El editor de pilares de CYPECAD ofrece una extensa y minuciosa información sobre los datos, comprobaciones, dimensionamiento y resultados de todos los pilares de hormigón y de acero de la obra. Se activa seleccionando cualquier pilar con la opción Pilares > Editar de la solapa Resultados.
En el editor de pilares de CYPECAD dispone de cuatro apartados donde se puede visualizar la siguiente información:
- Agrupaciones de pilares
Lista de agrupaciones de pilares - Vista en planta de pilares
Representación en planta de los pilares - Edición del armado
Edición del armado por planta del pilar seleccionado en el apartado Agrupaciones de pilares - Resumen de comprobaciones
Esfuerzos pésimos del pilar de la planta seleccionados en los apartados Agrupaciones de pilares y Edición de armado; y coeficientes de aprovechamiento general y de todas las comprobaciones realizadas.

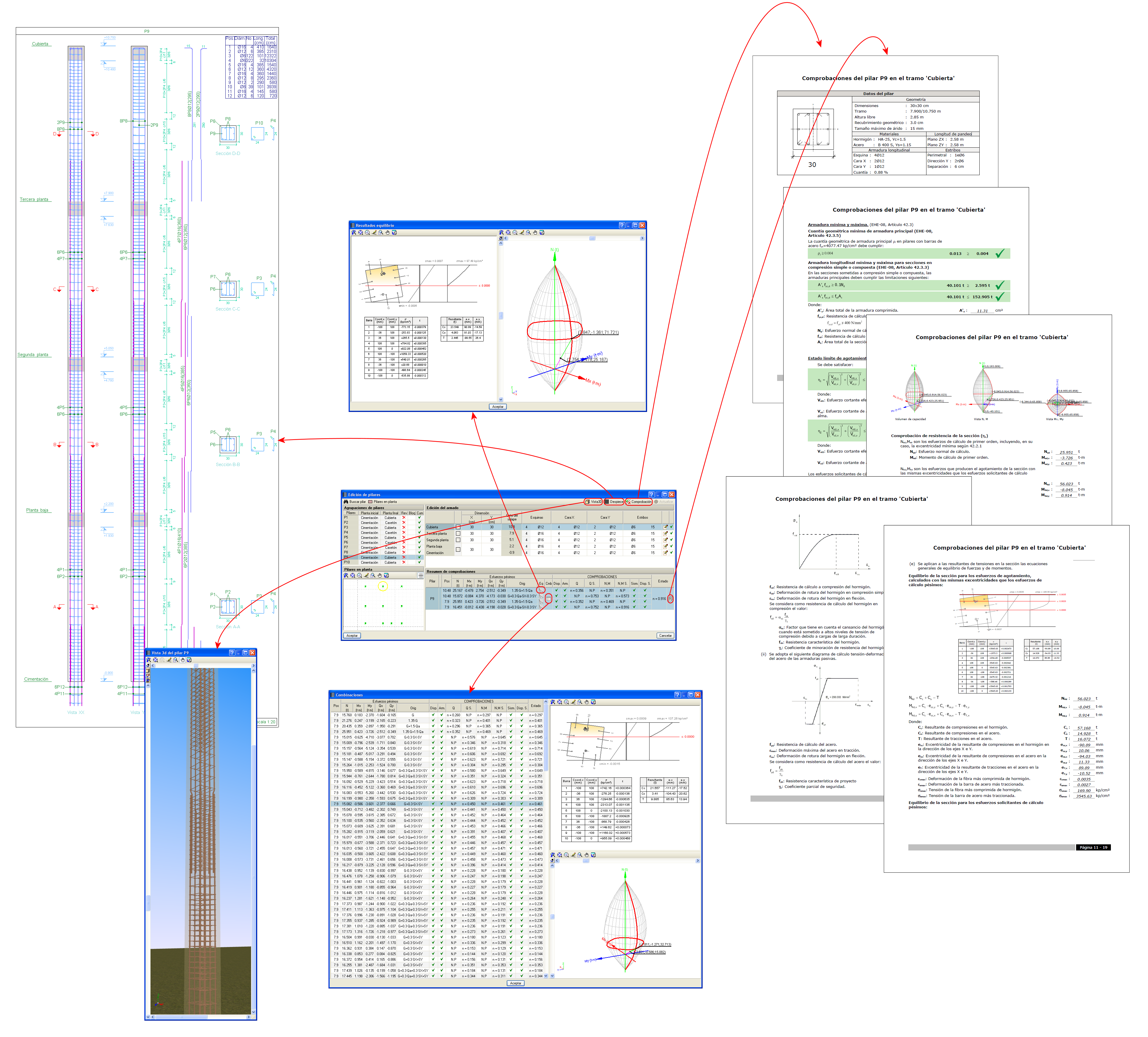

En la imagen anterior puede observar la detallada información que proporciona el editor de pilares de CYPECAD:
- Resultados de equilibrio
Donde se representan las gráficas de tensión-deformación y el volumen de capacidad de la sección de hormigón - Combinaciones de esfuerzos
- Listado de comprobaciones de Estados límite últimos del tramo de pilar seleccionado
- Listado de comprobaciones de Estados límite últimos del pilar seleccionado
- Vista 3D del armado del pilar
- Despiece del armado del pilar
