Área de trabajo con mayor campo visual
Los visualización del diálogo Leyenda y las opciones del diálogo Diagrama de la solapa Isovalores se han reestructurado de modo que el área de trabajo disponible para visualizar la planta seleccionada sea mayor.

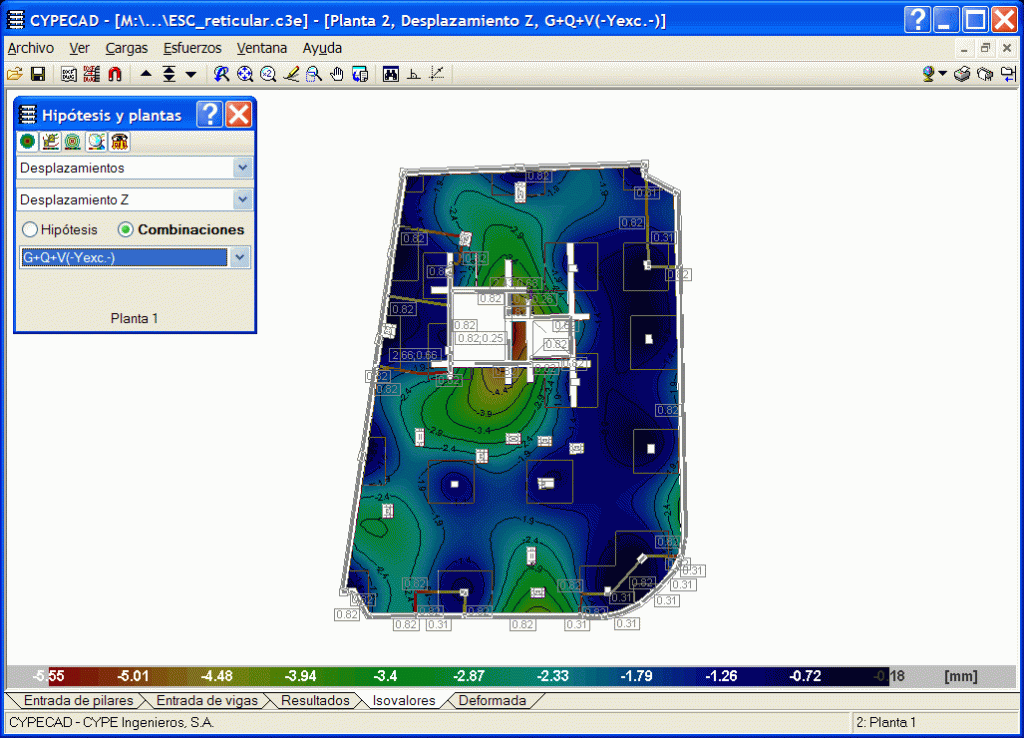

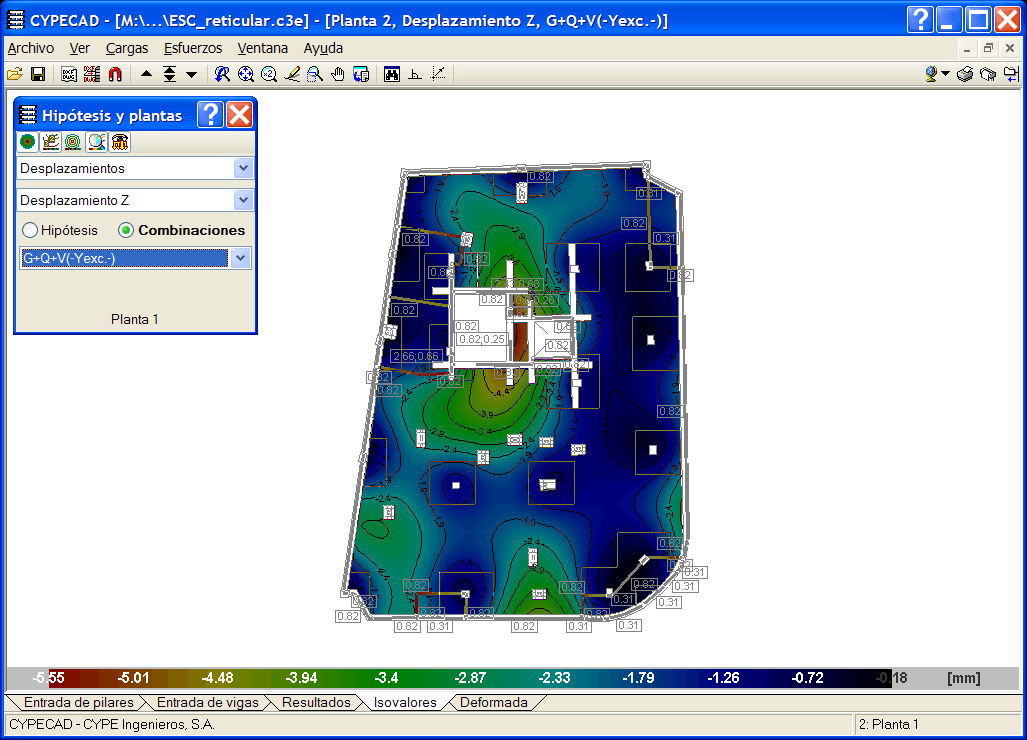

El diálogo Leyenda desaparece como ventana flotante y la escala de valores se muestra como una banda horizontal en la zona inferior de la pantalla. La solapa Deformada también muestra la escala de valores del mismo modo.
El diálogo Diagrama también desaparece y sus opciones se representan en la cabecera del diálogo flotante Hipótesis y Plantas en forma de botones. A este diálogo se le añade una opción más que permite visualizar las cargas.
Permite visualizar el diagrama de Isovalores con escala de colores.- Permite visualizar el diagrama de isolíneas con el valor numérico de cada línea.
- Permite visualizar el diagrama de isolíneas sin el valor numérico de las líneas.
- Ajusta automáticamente la escala de colores y la densidad de isolíneas al hacer un zoom.
- Permite visualizar las cargas sobre la planta.
Permite visualizar el diagrama de Isovalores con escala de colores.
Permite visualizar el diagrama de isolíneas con el valor numérico de cada línea.
Permite visualizar el diagrama de isolíneas sin el valor numérico de las líneas.
Ajusta automáticamente la escala de colores y la densidad de isolíneas al hacer un zoom.
Permite visualizar las cargas sobre la planta.El único diálogo flotante que aparece en el área de trabajo es Hipótesis y plantas.
Esfuerzos de vigas, viguetas, placas aligeradas y losas mixtas

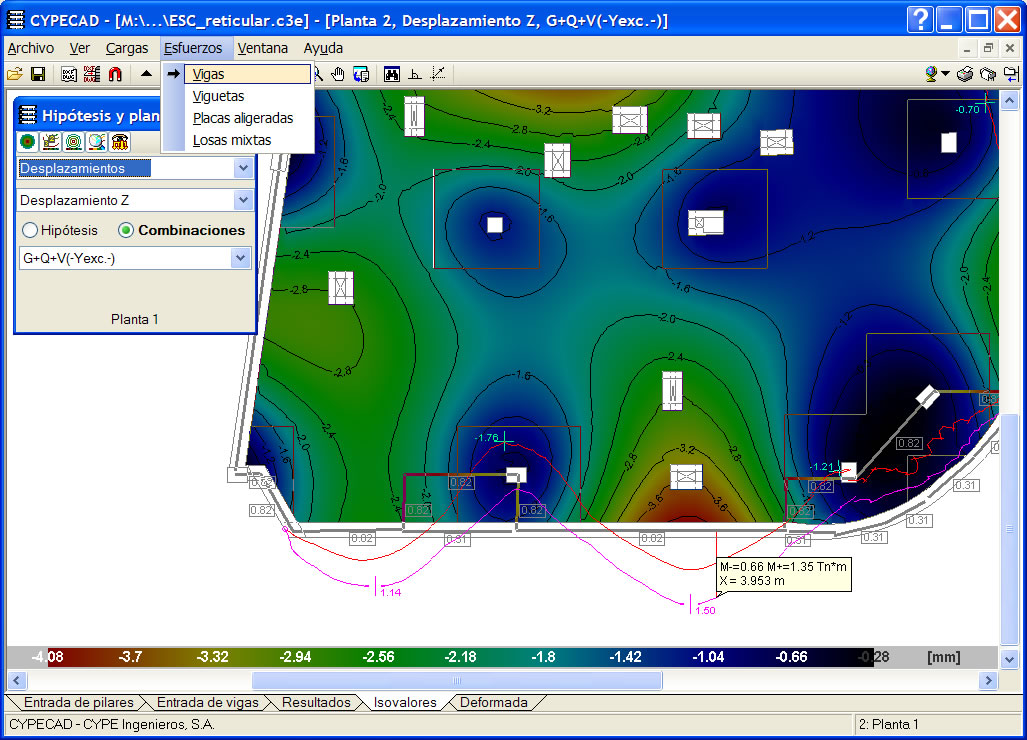

Es posible visualizar las gráficas de esfuerzos de vigas, viguetas, placas aligeradas y losas mixtas junto con los diagramas de isolíneas e isovalores de forjados reticulares y de losa maciza.

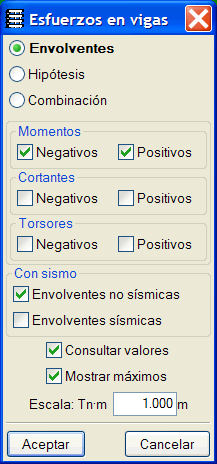

Estas gráficas son las mismas que se pueden ver en la solapa Resultados y muestran los valores de momentos, cortantes y torsores por envolventes, hipótesis simples o combinaciones. En la solapa Isovalores se activan desde el menú desplegable Esfuerzos.
Visualización de plantillas DXF/DWG

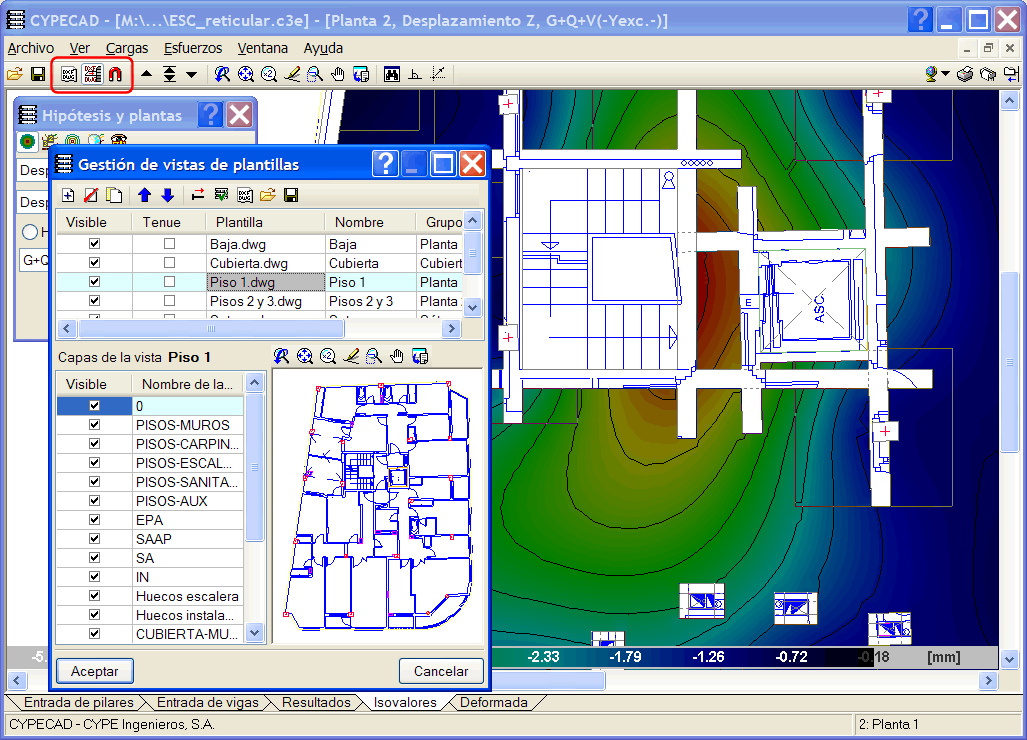

Es posible mostrar en pantalla las plantillas DXF o DWG importadas para la introducción de la obra. Su funcionamiento es exactamente igual que en las solapas Entrada de pilares, Entrada de vigas o Resultados.
