Indicación del valor de la deformación con escala de colores

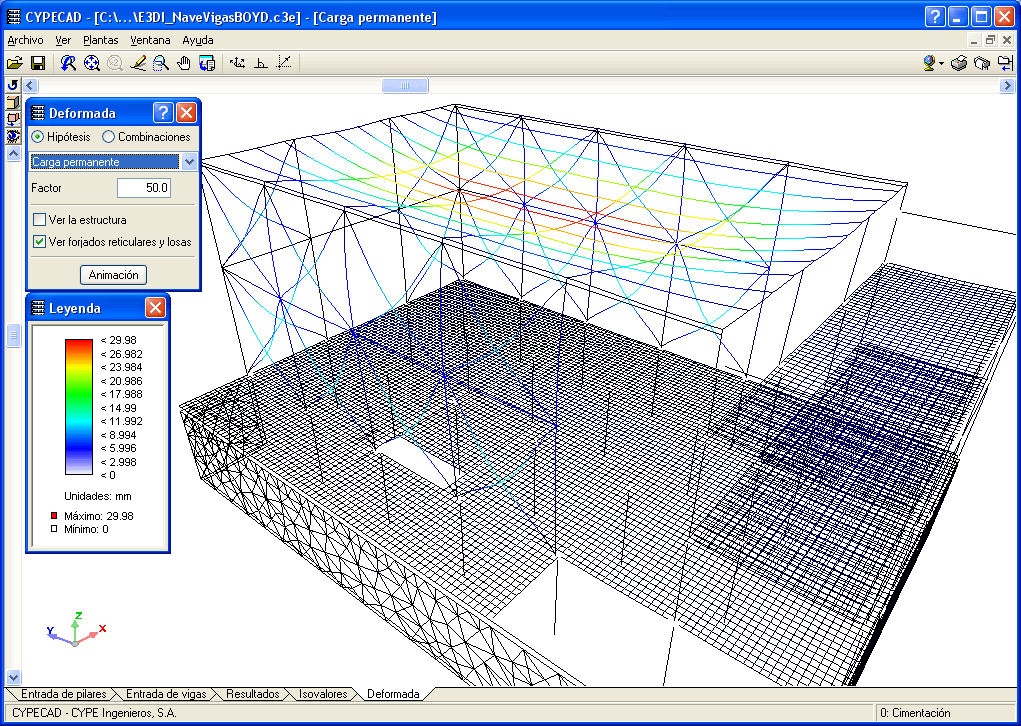

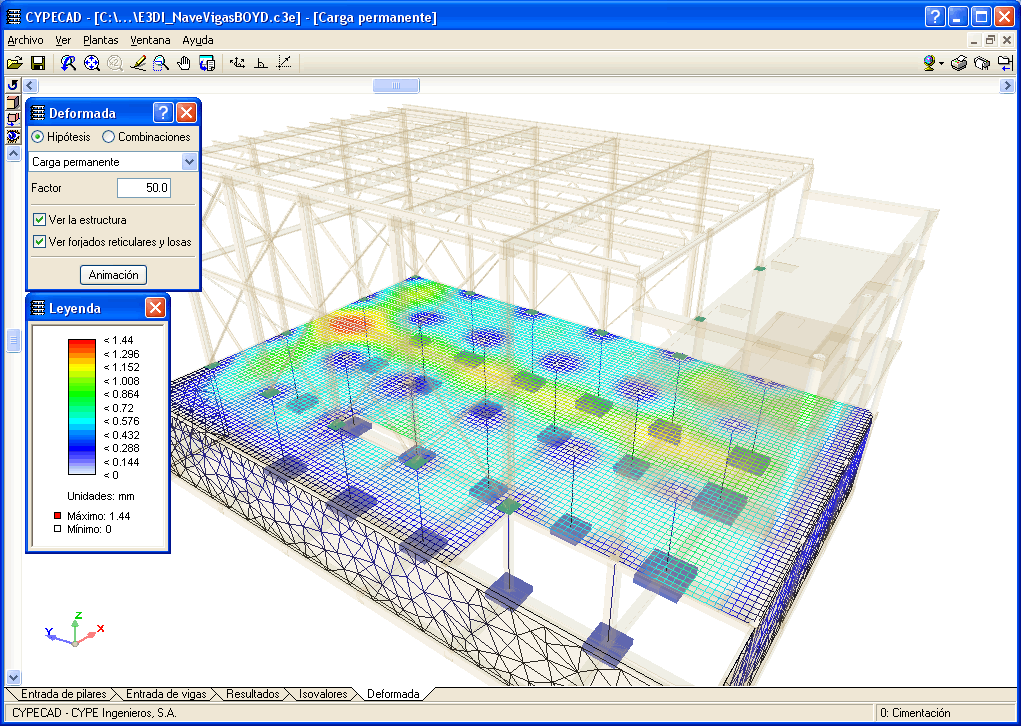

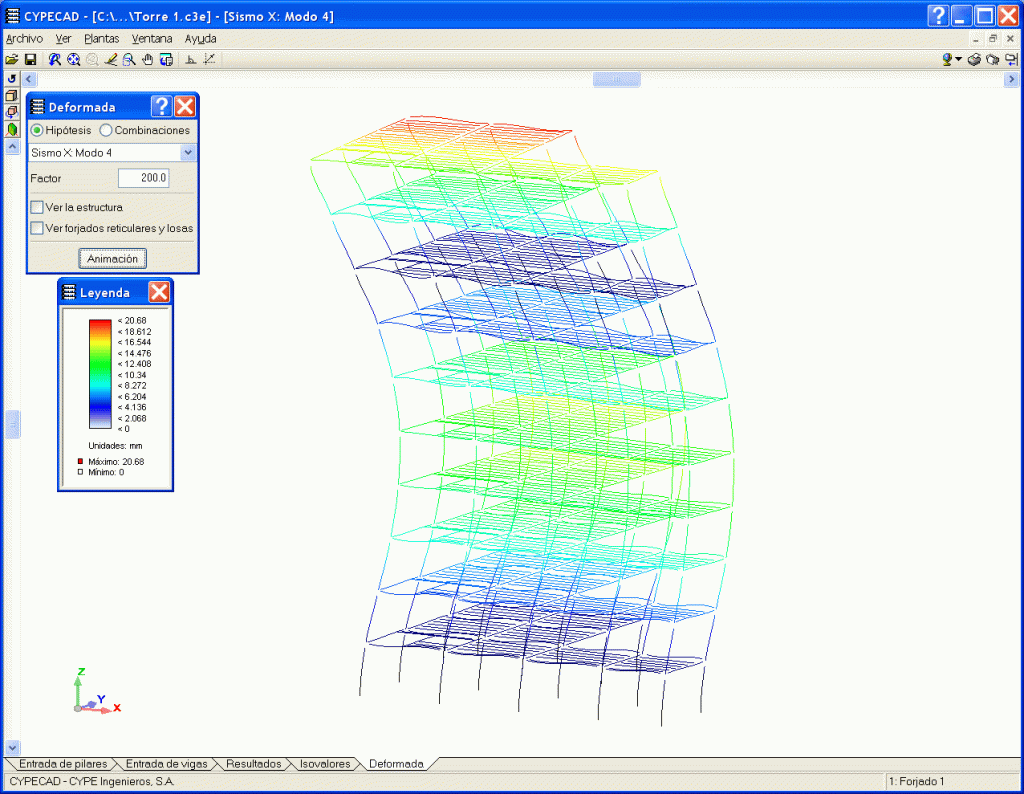

Se ha implementado una mejora en la representación de la deformada de la obra que consiste en visualizar los elementos estructurales (en sus posiciones deformadas) dibujados con un rango de colores en función de los desplazamientos a los que se ven sometidos en una hipótesis o en una combinación determinada. De esta manera, se percibe claramente la manera en la que se deforma tanto la estructura en conjunto como cada componente estructural.
Además de la información cualitativa que brindan los colores en pantalla, se muestra en la ventana Leyenda, la información cuantitativa de los rangos de desplazamientos que representan dichos colores.
El valor del desplazamiento representado en pantalla es el resultando vectorial de la tres componentes Dx, Dy y Dz.
Selección de plantas para visualización de su deformada
En la pestaña Deformada es posible seleccionar las plantas de las cuales se desea visualizar su deformada mediante la opción Selección de plantas que se encuentra en el nuevo menú Plantas. Esta opción es de utilidad cuando resulta conveniente consultar por separado la deformada de una determinada planta o conjunto de plantas.
