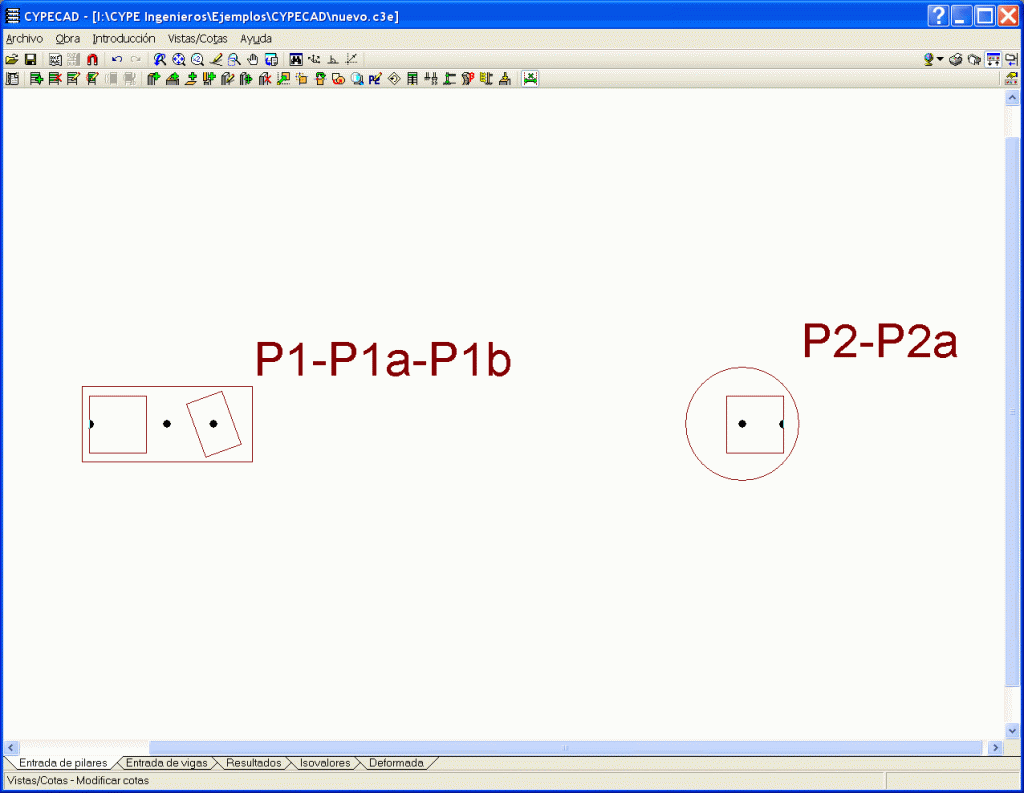

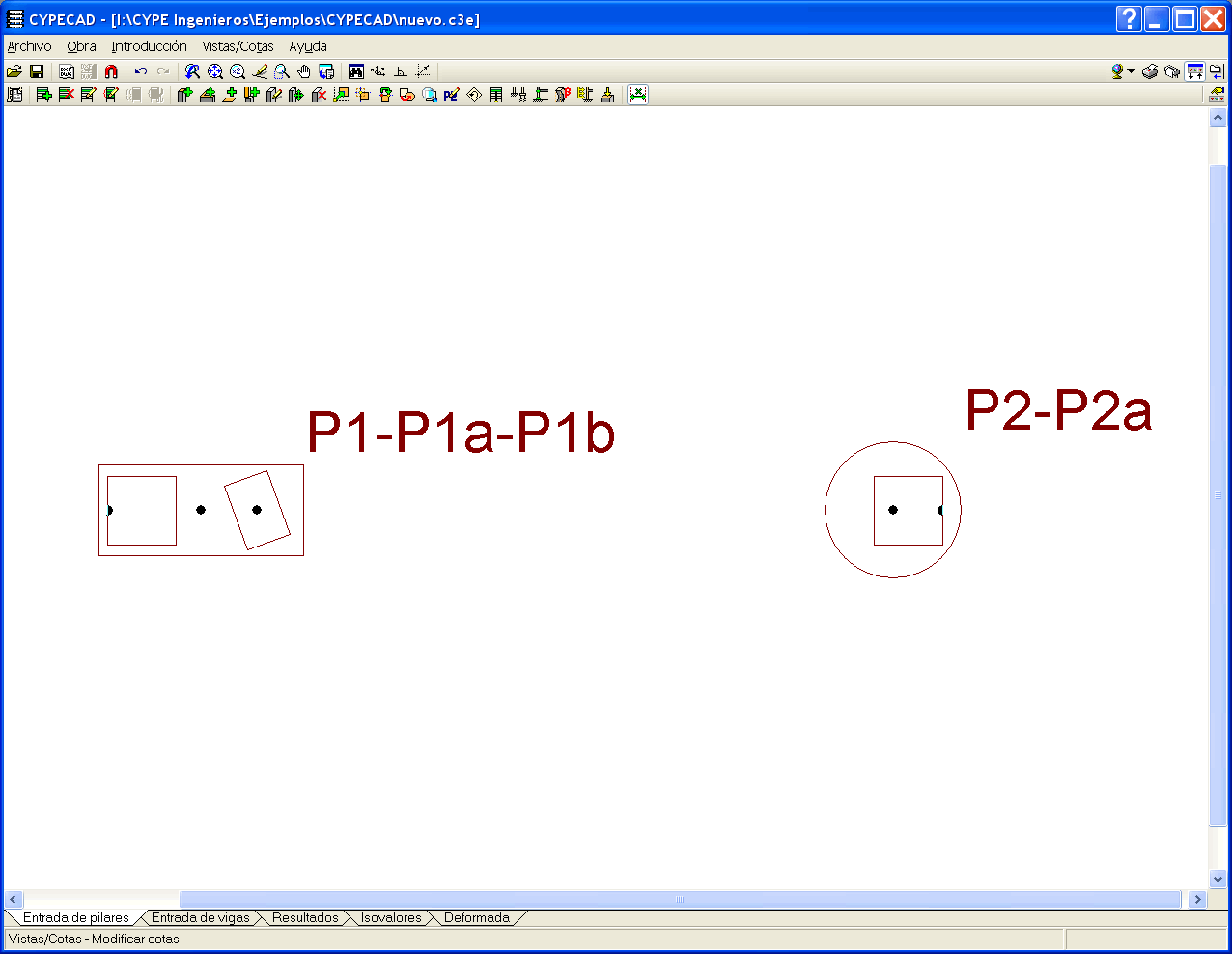

Es posible definir el arranque de uno o más pilares sobre la coronación de otro. Esta nueva opción amplía el horizonte de disposiciones geométricas de pilares en obras de CYPECAD. Por ejemplo, ahora se pueden definir pilares que en un tramo tienen un ajuste o punto fijo diferente al del tramo inferior e incluso con una posición, ángulo de giro y dimensiones que provoquen que el tramo superior quede parcialmente fuera de la proyección del pilar de la planta inferior.
El programa permite un número indefinido de tramos de pilares sobre otro, es decir, se puede tener un pilar sobre otro que a su vez tiene otro pilar por encima de éste y así sucesivamente. Además, es posible que de un mismo pilar nazcan más de un pilar.
El coeficiente de empotramiento del extremo superior del pilar sobre el que nace el nuevo pilar no está afectado por el valor de la opción “Coeficiente de empotramiento en la última planta” (Obra > Datos generales > botón Por posición > botón Opciones de pilares). Cualquier elemento que llegue al pilar (pilar superior, viga, forjado...) se considerará empotrado a él por defecto, salvo que en el extremo superior del pilar inferior se introduzca un coeficiente de empotramiento distinto de la unidad (menú Introducción > Pilares, pantallas y arranques > Coefs. empotramiento). También puede articularse la viga que llega al pilar o disponer un coeficiente de empotramiento diferente de la unidad en el extremo inferior del pilar que nace.
La transmisión de esfuerzos del pilar superior al inferior se realiza teniendo en cuenta la excentricidad existente. El usuario debe valorar la necesidad de indicar el detalle constructivo necesario para asegurar dicha transmisión de esfuerzos.
