Además de las uniones que incluye el nuevo módulo Uniones III, Soldadas - Pórticos de edificación con perfiles laminados y armados en doble T, en CYPECAD es posible dimensionar las uniones de pilares y vigas con perfiles doble T (laminados o armados) contempladas en los módulos Uniones I, Soldadas – Naves con perfiles laminados y armados en doble T y Uniones II, Atornilladas – Naves con perfiles laminados y armados en doble T. En esta primera versión 2010 de los programas de CYPE Ingenieros, las uniones de los módulos Uniones I y Uniones II, sólo pueden dimensionarse en CYPECAD en el extremo de último tramo de pilar, aunque en próximas revisiones de la misma versión 2010 se podrán resolver en otros tramos de pilar. En Nuevo Metal 3D y en las Estructuras 3D integradas de CYPECAD es posible dimensionar todas las uniones implementadas en los módulos Uniones I, Uniones II y Uniones III.
También es posible dimensionar las uniones de las conexiones entre las piezas de las Estructuras 3D integradas y los pilares y vigas metálicos de CYPECAD, siempre y cuando su tipología se encuentre dentro de las resueltas por alguno de los módulos de uniones (Uniones I, Uniones II o Uniones III).

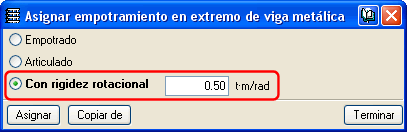

Ya que es posible dimensionar uniones atornilladas en CYPECAD (las implementadas en el módulo Uniones II), se permite asignar rigidez rotacional a los extremos de vigas (solapa Entrada de vigas > menú Vigas/Muros > opción Empotramiento en extremo de viga metálica).

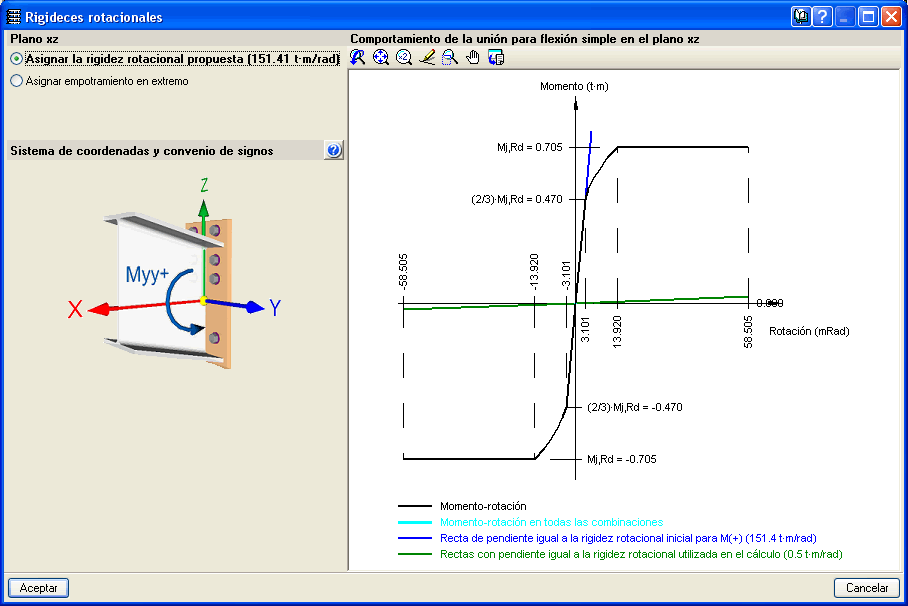

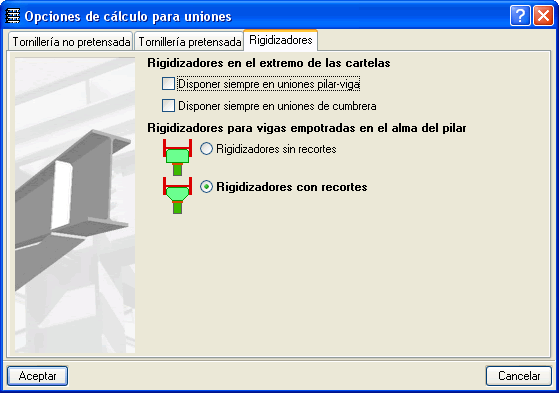

También se ha implementado el nuevo menú Uniones en la solapa Resultados, donde se pueden editar las opciones para el dimensionamiento de uniones, consultar uniones y revisar la rigidez rotacional de los extremos de vigas.
