CYPELEC

CYPELEC NF

Permite realizar el cálculo de instalaciones eléctricas en baja tensión en base a la normativa francesa NF C 14-100 y NF C 15-100.

Introducción de datos

Definición libre

• Definición de la instalación, de sus elementos y de sus características mediante su introducción libre en CYPELEC.

Importación de modelos BIM

Si se vincula la obra de CYPELEC a un proyecto BIM de la plataforma BIMserver.center se pueden realizar las siguientes acciones:

• Importación del contenido de cuadros y subcuadros de CYPELEC Distribution para poder utilizarlos en el proceso de generación automática de líneas y circuitos en CYPELEC:
  • Importación de modelos de CYPELEC Distribution

Salida de datos

• Exportación de listados a los formatos HTML, DOCX, PDF, RTF y TXT.
• Exportación de planos a los formatos DXF, DWG y PDF.
• Exportación del presupuesto a formato FIEBDC-3*.
  *En REBT, NF y RETIE.
• Exportación de la información contenida en CYPELEC a la plataforma BIMserver.center mediante formatos IFC. Esto permite que los participantes autorizados del proyecto puedan visualizarla. La información generada por CYPELEC puede ser utilizada por los siguientes programas:
  • CYPELEC Multiline
    Genera automáticamente el esquema multifilar.
  • CYPELEC Networks
    Recibe la potencia total de la instalación en baja tensión y la considera como una carga puntual para su análisis de redes.
  • Open BIM Cable Routing
    Es capaz de leer la información del esquema unifilar de la instalación eléctrica.
  • Open BIM Switchboard / Open BIM Retelec
    Permiten importar la distribución de líneas y sus protecciones asignadas para poder realizar la distribución de elementos de protección en el interior del cuadro o armario.

Pestaña "Unifilar"

La pestaña activada por defecto al comenzar es la de "Unifilar". Esta presenta un entorno de trabajo que permite realizar el diseño y el cálculo de la instalación eléctrica en baja tensión mediante la visualización y la edición directa de su esquema unifilar.

Esta pestaña muestra lo siguiente:

• Una barra de herramientas superior en la que se encuentran las herramientas para gestionar las condiciones generales, el suministro y otras opciones del proyecto, tales como opciones para introducir y editar líneas y circuitos, y cuadros y líneas especiales, para utilizar las herramientas de edición y visualización, y para realizar el cálculo, la comprobación y el dimensionamiento de la instalación.
• El área de visualización del esquema unifilar, a la derecha de la pantalla, donde se seleccionan, consultan y editan las líneas y los componentes de la instalación eléctrica.
• En el lateral izquierdo, el panel de gestión de vistas de la instalación y, para cada una de ellas, una estructura de árbol de las líneas y de los circuitos que componen la instalación eléctrica, que puede plegarse o desplegarse.

Pestaña "Árbol"

Por otro lado, la pestaña "Árbol" presenta un entorno de trabajo que permite realizar el diseño y el cálculo de la instalación eléctrica en baja tensión accediendo directamente a los paneles de definición de sus líneas y componentes desde el esquema de navegación en árbol del proyecto.

Esta pestaña muestra lo siguiente:

• Una barra de herramientas superior en la que se encuentran las herramientas para gestionar las condiciones generales, el suministro y otras opciones del proyecto, tales como opciones para introducir y editar líneas y circuitos, y cuadros y líneas especiales, para utilizar las herramientas de edición y para realizar el cálculo, la comprobación y el dimensionamiento de la instalación.
• Los paneles de edición de datos de las líneas y los componentes de la instalación eléctrica, a la derecha de la pantalla.
• En el lateral izquierdo, el panel de gestión de vistas de la instalación y, para cada una de ellas, una estructura de árbol de las líneas y los circuitos que componen la instalación eléctrica, que puede plegarse o desplegarse.

Suministro

Tipo de suministro

A través de este diálogo, el programa permite definir el tipo de suministro principal de la instalación. Se ofrecen las siguientes opciones:

• Red en baja tensión
  Permite definir una red en baja tensión como suministro principal. Se debe establecer la tensión nominal con la que se va a trabajar, así como las intensidades de cortocircuito trifásica y monofásica, a partir de las cuales se determinarán las impedancias de cortocircuito de la instalación. Se asignan unos valores orientativos por defecto, que normalmente facilita la compañía distribuidora, pero que se pueden ajustar. Estos valores son:
  • Tensión nominal (Fase-Neutro / Fase-Fase) (V)
  • Intensidad de cortocircuito trifásica (kA)
  • Intensidad de cortocircuito monofásica (kA)

• Centro de transformación
  Permite definir un centro de transformación como suministro principal. Se pueden indicar los siguientes datos:
  • Tensión nominal de la red (kV)
  • Potencia de cortocircuito (MVA)
  • Número de transformadores en paralelo / de reserva
  • Potencia nominal del transformador (kVA)
  • Considerar funcionamiento a plena carga (opcional)
    Con esta opción se obtiene la intensidad de cálculo de la línea del transformador a partir de su potencia nominal, en lugar de tomar la potencia de las cargas que alimenta.
  • Tensión de cortocircuito y pérdidas del transformador (En función de la potencia / Definido por el usuario)
  • Tensión en el secundario (Fase-Neutro / Fase-Fase) (V)

• Grupo electrógeno aislado
  Permite definir un grupo electrógeno aislado como suministro principal. Se pueden indicar los siguientes datos:
  • Tipo:
    • Definido por el usuario
      • Potencia nominal (kVA)
      • Factor de potencia
      • Reactancia subtransitoria X''d (pu)
    • Grupo electrógeno de fabricante
  • Considerar funcionamiento a plena carga (opcional)
  • Tensión nominal (Fase-Neutro / Fase-Fase) (V)

• Suministro externo
  Con esta opción es posible definir cualquier tipo de suministro principal de forma genérica. Es posible indicar los siguientes datos:
  • Potencia pico del inversor (VA)
  • Factor de potencia
  • Porcentaje de tensión de cortocircuito (%)

Bibliotecas de elementos

Permite consultar y editar las bibliotecas de los siguientes elementos de la instalación:

• Cuadros tipificados
• Tipos de receptor
• Canalizaciones prefabricadas
• Grupos de líneas
• Grupos electrógenos de fabricantes
• Sistemas de puesta a tierra

Es posible importar y exportar cada uno de los tipos de elementos a ficheros en disco con una sola acción. Tras seleccionar aquellos elementos que se desea importar, estos se añadirán a la biblioteca y se situarán a continuación de los ya existentes o, si son los mismos, los sustituirán.

Catálogos de fabricante

Permite gestionar los catálogos de fabricante disponibles en el proyecto, su descarga y actualización.

Configuración

Cálculo de intensidades

Permite seleccionar entre la realización de un cálculo de intensidades equilibrado o por fases:

• Equilibrado
  En este modo se dará por supuesto que las tres fases monofásicas que cuelgan de una línea trifásica están equilibradas. Este modo de proceder puede resultar más cómodo a la hora de plantear el diseño, pero se trata de una mera aproximación, ya que lo cierto es que el equilibrio total es muy difícil de conseguir.
• Por fases
  Este modo ofrece la posibilidad de realizar un diseño de la instalación con un reparto desequilibrado por fases. El programa permite seleccionar la nomenclatura de las fases de las que consta un sistema eléctrico trifásico de varias formas:
  • R S T / A B C / L1 L2 L3 / U V W / X Y Z / R Y B / R G B

En el caso de haber seleccionado "Por fases", en líneas polifásicas se deberá elegir el esquema de conexionado de fases en cada línea.

De esta forma el análisis es más preciso, ya que se calcula el valor de intensidad en cada conductor de fase y en el neutro, así como el nivel de desequilibrio entre fases en cualquier punto de la instalación, si existe. Se tendrán en cuenta las corrientes que circulan por cada una de las fases y por el neutro para compensar el desequilibrio entre las mismas, se considerarán dichas intensidades a la hora de dimensionar correctamente la sección de cada conductor (incluido el neutro) y se calcularán tanto las caídas de tensión simples (fase-neutro) como las caídas de tensión compuestas (fase-fase).

Líneas bifásicas

Permite activar la posibilidad de definir líneas bifásicas en la instalación. Aunque el sistema de distribución bifásico esté en desuso, esto puede ser útil en proyectos de reforma o rehabilitación.

• Permitir líneas bifásicas (opcional)

Con ello se consigue que, tanto en la línea de suministro como en las líneas intermedias, se active la distribución trifilar (2F + N o 2F + CPN), y que en los circuitos finales con carga se active la alimentación bifilar (2F o 2F+CPN), además de permitir la definición de receptores eléctricos bifásicos. Si el cálculo se realiza “Por fases”, el programa permitirá además la selección bifásica en RS, ST o TR.

Bibliotecas de elementos

Permite personalizar los valores permitidos de los siguientes elementos a efectos de permitir su definición en el modelo o para utilizarlos para realizar su dimensionamiento. La selección de los parámetros en los paneles de edición de las líneas viene condicionada por la edición de las bibliotecas de elementos, de manera que los elementos no seleccionados permanecerán ocultos en la edición de líneas:

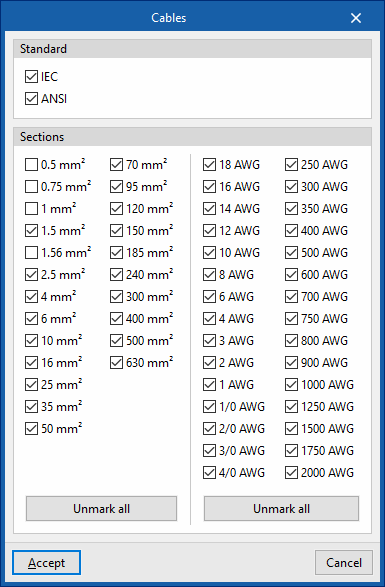

• Cables
  • Estándar (IEC / ANSI)
  • Secciones
    Es posible utilizar cables bajo el estándar IEC en mm², o cables bajo el estándar ANSI en calibre americano AWG (American Wire Gauge).
• Fusibles
  • Intensidad nominal
  • Poder de corte
• Magnetotérmicos
  • Pestaña "Doméstico"
    • Intensidad nominal
    • Poder de corte
  • Pestaña "Industrial"
    • Intensidad nominal
• Diferenciales
  • Intensidad nominal
  • Sensibilidad
• Guardamotores
  • Intensidad nominal
  • Poder de corte

Opciones de cálculo

Capacidad de fuga (por cable)

En este apartado se introduce el valor de capacidad de fuga respecto a tierra de un cable (μF/km). Este valor se utiliza para estimar las corrientes de fuga en la comprobación de la sensibilidad de los interruptores diferenciales instalados como protección frente a los contactos indirectos.

Selectividad

Para poder realizar la comprobación de selectividad, el programa permite la definición de los siguientes parámetros:

• Factor de selectividad entre magnetotérmicos
• Tiempo de retardo entre magnetotérmicos (ms)

Usar el poder de corte de las protecciones anteriores

El apartado 434.5.1. de la norma IEC 60364-4-43 permite un poder de corte inferior del dispositivo de protección de la zona de carga si se instala otro dispositivo de protección anterior con el poder de corte necesario en la parte de la alimentación.

Para tener esto en cuenta es posible marcar las siguientes opciones:

• Usar el poder de corte de las protecciones anteriores (opcional)
  • De los fusibles (opcional)
  • De los magnetotérmicos (opcional)

Opciones de dimensionamiento

Secciones de los cables

Permite configurar los criterios a tener en cuenta en el proceso de dimensionamiento automático que realiza el programa de las secciones de los cables. Es posible:

• Establecer secciones mínimas según la naturaleza de los circuitos (opcional)
  • Iluminación
  • Emergencia
  • Tomas de uso general
  • Motor
  • Genérica
• Cumplir con la intensidad nominal/regulada de la protección (opcional)
  Permite aumentar la sección del cable para cumplir con la intensidad nominal o intensidad regulada de la protección (comprobación I_B≤I_n≤I_z), especificando el número máximo de incrementos de sección que se desea que el programa realice automáticamente:
  • Número máximo de incrementos de sección
• Dimensionar a caída de tensión máxima admisible (opcional)
  Dimensiona a caída de tensión máxima admisible, especificando el número máximo de incrementos de sección que se desea que el programa realice automáticamente. Este criterio contempla la limitación de la "Caída de tensión máxima admisible" impuesta por el usuario en el panel de edición de las agrupaciones, líneas y circuitos:
  • Número máximo de incrementos de sección
• Dimensionar el cable de protección (opcional)

Dispositivos de protección

Permite configurar los criterios que se considerarán en el proceso de dimensionamiento automático que realiza el programa de los dispositivos de protección de la instalación. Se pueden activar las siguientes opciones:

• Contra sobrecargas (opcional)
  Dimensiona los dispositivos de protección frente a sobrecargas, con la posibilidad añadida de ajustar la intensidad nominal de la protección a la intensidad máxima admisible del cable:
  • Ajustar a la intensidad máxima admisible del cable (opcional)
• Contra cortocircuitos, a poder de corte último (opcional)
  Dimensiona los dispositivos de protección frente a cortocircuitos a poder de corte último.
• Contra cortocircuitos, a poder de corte de servicio (opcional)
  Dimensiona los dispositivos de protección frente a cortocircuitos a poder de corte de servicio.
• Contra contactos indirectos (opcional)
  Dimensiona el calibre de los dispositivos de protección frente a contactos indirectos.

Líneas puente

Permite definir las características de las líneas puente generadas al dimensionar la instalación.

• Características para las líneas puente generadas al dimensionar
  • Cable
    Al dimensionar la instalación, a las líneas puente generadas se les asigna la descripción del cable seleccionada en este apartado. Posteriormente, como parte del proceso de dimensionamiento, se aumentará la sección del cable, si es necesario, para que cumpla los criterios de intensidad admisible.
  • Longitudes de las líneas puente
    Al dimensionar la instalación, a las líneas puente generadas se les asignarán las longitudes indicadas a continuación:
    • De entrada
    • Entre aparamentas
    • De salida

Presentación de resultados

Permite configurar la presentación de los resultados obtenidos por el programa en los siguientes:

• Resultados mostrados al pasar sobre las líneas
  • Impedancias (opcional)
    • A 20 ºC (opcional)
    • A la temperatura del conductor al final de la duración del cortocircuito (opcional)
    • A la temperatura máxima admisible en servicio permanente para el conductor (opcional)
  • Corrientes de cortocircuito (opcional)
  • Intensidades por fase (opcional)
    Estas opciones son útiles cuando se trabaja en el modo de cálculo de intensidades por fase.
    • Gráfica de las intensidades por fase (opcional)
• Resultados mostrados en el unifilar
  • Mostrar los detalles igual que en el plano (opcional)
• Cuadro de materiales y exportación a BC3
  • Medición de materiales por cuadro/subcuadro (opcional)
    Con esta opción es posible lanzar el listado del cuadro de materiales no solamente de una forma global para el proyecto, sino también clasificado por cuadros y subcuadros.

Planos del esquema unifilar

Permite activar o desactivar la información mostrada en los planos del esquema unifilar para cada uno de los siguientes elementos:

• Suministro (Tensión de alimentación, Esquema de conexión a tierra, Potencia nominal del transformador / grupo, Tensión nominal del primario)

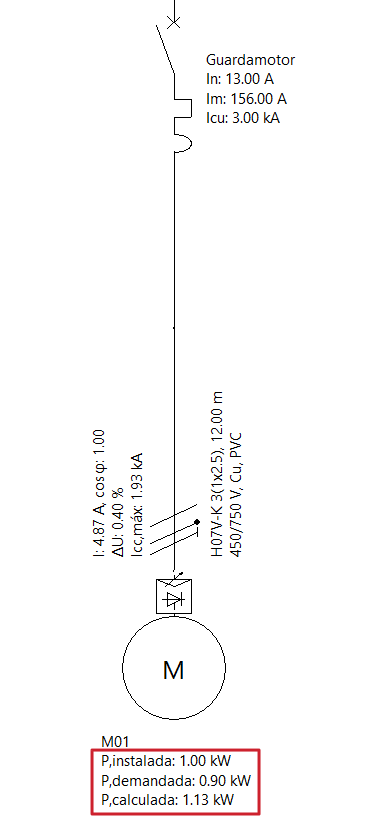

• Carga (Referencia, Potencia instalada, Potencia demandada, Potencia calculada, Factor de potencia, THDI3)
• Aparamenta (Descripción, Número de polos, Modelo (sólo en elementos seleccionados por catálogo), Intensidad nominal / regulada, Intensidad de corto retardo o de disparo magnético, Poder de corte último, Sensibilidad, Tipo de DDR, Clase de la protección diferencial)
• Línea (Topología de la instalación, Referencia, Características del cable, Longitud, Método de instalación, Canalización, Potencia instalada, Potencia demandada, Potencia calculada, Intensidad de cálculo, Factor de potencia, Intensidad admisible del cable, Caída de tensión simple, Caída de tensión acumulada, Intensidad de cortocircuito máxima, Intensidad de cortocircuito mínima, Fase a la que se conecta la línea)

Es posible, además, modificar y configurar la información de los resultados que aparecen en la parte inferior del esquema unifilar. Esta información puede mostrarse bajo la carga eléctrica o en forma de tabla de características. Para actualizar estos valores tras una modificación de los datos de edición será necesario pulsar el botón "Calcular":

• Resultados mostrados en el unifilar
  • Información mostrada bajo el esquema unifilar
    • Carga (Referencia, Potencia instalada, Potencia demandada, Potencia calculada, Factor de potencia, THDI3)
    • Tabla de características (Referencia, Potencia instalada, Potencia demandada, Potencia calculada, Tensión nominal, Intensidad de cálculo, Intensidad admisible del cable, Características del cable, Longitud, Caída de tensión simple, Caída de tensión acumulada)

Por último, el programa permite configurar las siguientes opciones:

• Opciones
  • Tamaño del texto en el plano unifilar

Esquema unifilar

Permite configurar la simbología que utiliza el programa en el esquema unifilar para diferentes tipos de protecciones, así como el color de representación de las líneas:

• Símbolo para fusibles
• Símbolo para magnetotérmicos
• Símbolo para diferenciales
• Símbolo para interruptores combinados magnetotérmico-diferencial (opcional)
  Esta opción permite representar el interruptor combinado magnetotérmico-diferencial mediante un único símbolo que combina las dos funcionalidades, en lugar de representarlo con dos símbolos separados.
• Presentación de esquemas
  Permite elegir el color de las líneas en función del cable utilizado. De esta forma es posible distinguir, en una misma instalación eléctrica, las líneas con cables en mm² o AWG:
  • Línea con cable IEC
  • Línea con cable ANSI

Líneas puente

Método de instalación de referencia

En este apartado se define el método de instalación de referencia por defecto para el cálculo de las líneas puente, especificando sus características tanto para cables IEC como para cables ANSI.

• IEC:
  • Método de instalación de referencia / IEC 60364-5-52, Tabla A.52.3
  • Temperatura ambiente
  • Número de circuitos o cables adicionales
• ANSI:
  • Método de instalación de referencia
  • Temperatura ambiente de operación
  • Factor de ajuste para más de tres conductores portadores de corriente en una canalización o cable
  • Número de conductores portadores de corriente adicionales en la misma canalización

Líneas/circuitos predefinidos en la barra de herramientas

A través de esta opción se disponen varias tablas en las que se pueden definir y configurar líneas o circuitos de características predeterminadas, indicando un icono y una referencia para cada uno de ellos.

Estas líneas o circuitos predefinidos aparecerán como nuevas opciones en la barra de herramientas superior de la interfaz del programa. De este modo, aparecerán más o menos botones con sus iconos correspondientes en la barra de herramientas en función de la configuración del usuario.

El objetivo de esta funcionalidad es agilizar la introducción de datos de la instalación, permitiendo generar un acceso rápido para aquellas líneas o circuitos se suela utilizar con mayor asiduidad.

Es posible definir líneas o circuitos predefinidos para los siguientes tipos de elementos:

• Agrupaciones
• Líneas
• Circuitos con carga concentrada

Este panel muestra una lista donde el usuario podrá crear y definir sistemas de puesta a tierra de los siguientes tipos:

• IEC 60364-5-54
• IEEE Std 80-2000
• UNESA

La información de los diferentes sistemas de puesta a tierra puede importarse desde el proyecto BIM a partir de la información introducida en programas como CYPELEC Distribution.

Listado de cálculo de la resistencia del sistema de puesta a tierra

La utilización de cualquiera de estos sistemas viene acompañado por el cálculo final de la resistencia total obtenida y su listado de comprobación. Para obtenerlo, se pulsa sobre el botón "Resistencia total del conjunto" de la parte inferior del panel.

En los desplegables "Resistencia de la puesta a tierra de las masas" y/o "Resistencia de puesta a tierra del neutro", se selecciona "Calculado".

Después, utilizando el asistente a la derecha, se selecciona el sistema de puesta a tierra correspondiente de entre los creados con anterioridad en las "Bibliotecas de elementos".

Aparamenta de catálogo

Para utilizar aparamenta de catálogo, se usa la pestaña "Catálogo" dentro de la sección "Aparamenta/Canalización" del panel de edición que aparece al introducir elementos como las agrupaciones, líneas o circuitos.

Esta pestaña muestra dos campos, "Fabricante" y "Referencia", que pueden rellenarse utilizando el asistente a la derecha.

Al pulsar sobre este asistente, se abre la ventana "Seleccionar", que permite aplicar unos "Filtros de selección" para buscar el fabricante y el producto deseado. La lista de la parte inferior mostrará los elementos que cumplan con los requisitos marcados con los filtros. Tras seleccionar un producto de la lista y aceptar, la información se incorporará al panel anterior de edición.

Cables de catálogo (cables IEC)

Para utilizar cables IEC de catálogo, se selecciona "Fabricante (IEC)" en el desplegable "Conductor", dentro de la sección "Descripción" del panel de edición que aparece al introducir elementos como las líneas o circuitos.

Después, en la sección "Cable", se muestran dos campos, "Fabricante" y "Referencia", que pueden rellenarse utilizando el asistente a la derecha.

Al pulsar sobre este asistente, se abre la ventana "Seleccionar", que permite aplicar un filtro de selección de "Fabricante" para buscar el fabricante deseado. La lista de la parte inferior mostrará los elementos que cumplan con los requisitos marcados con el filtro. Tras seleccionar un producto de la lista y aceptar, la información se incorporará al panel anterior de edición.

Posteriormente, se deberá completar la definición de datos correspondientes al cable utilizando el resto de campos de la sección "Cable".

El programa ofrece una gran versatilidad a la hora de plantear los esquemas de la instalación eléctrica en cuanto a número de elementos, anidamiento de niveles y tipos de carga. Las agrupaciones y las líneas se disponen a partir del suministro en múltiples niveles y recogen, aguas abajo, los circuitos de carga distribuida o concentrada:

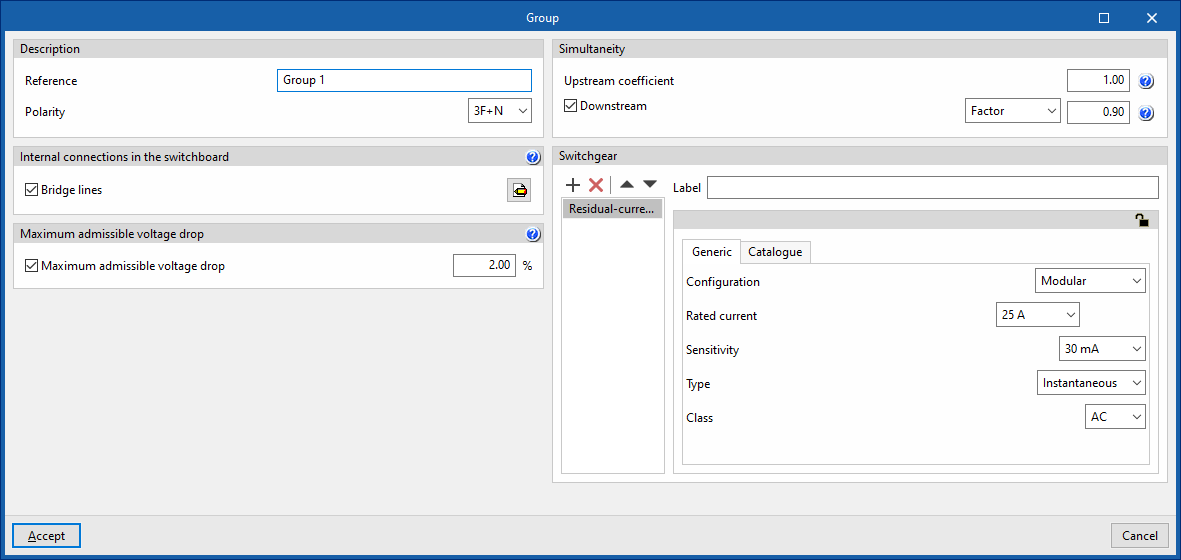

• Agrupación (1)

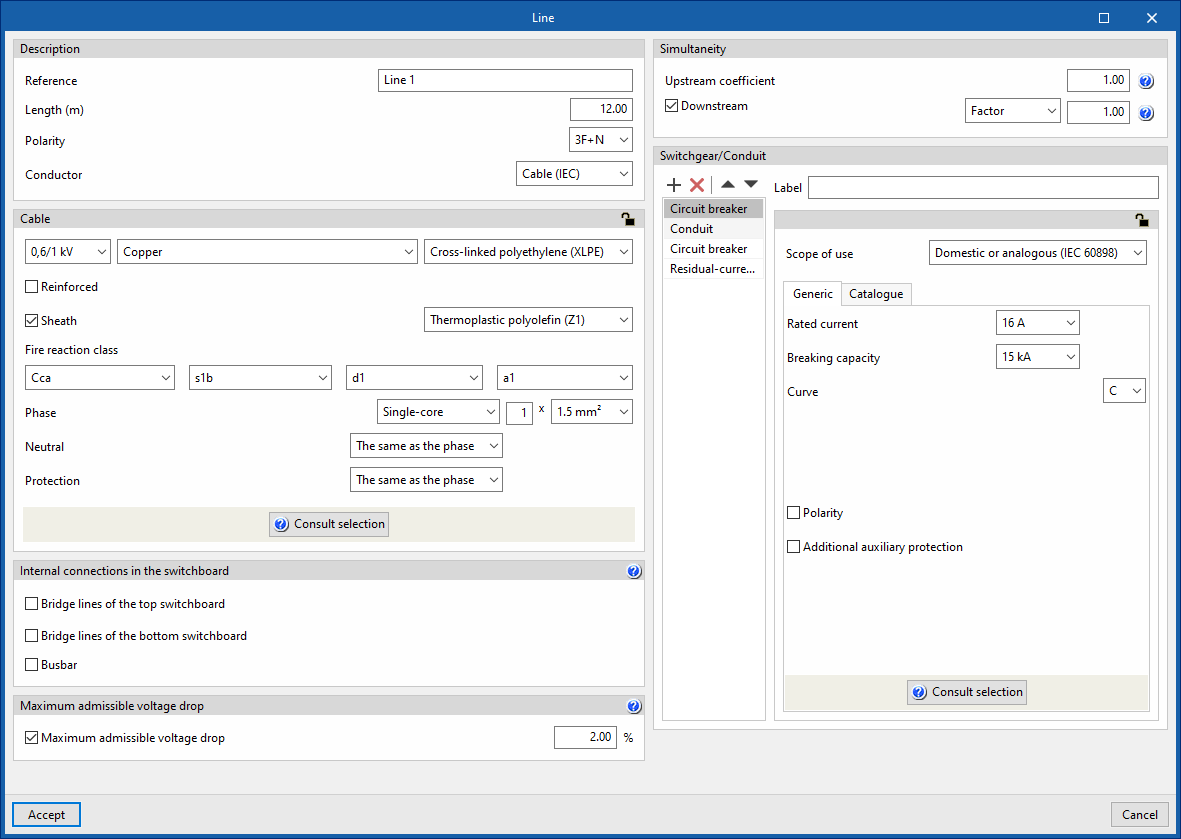

• Línea (2)

Los circuitos, tanto de carga distribuida como de carga concentrada, pueden disponerse libremente en el esquema unifilar en múltiples niveles:

• Circuitos de carga distribuida (1)
• Circuitos de carga concentrada (2)

En el esquema unifilar de la instalación eléctrica, los cuadros ocupan una posición final equivalente a la de un circuito o la de un conjunto de agrupaciones, líneas y circuitos.

Sustituir línea por cuadro tipificado

Permite seleccionar una línea del esquema y sustituirla por un cuadro tipificado definido en la biblioteca de elementos.

Sustituir línea por cuadro por previsión

Permite seleccionar una línea del esquema y sustituirla por un cuadro por previsión. Exige la definición de los siguientes parámetros:

• Potencia activa (kW)
• Factor de potencia

Suministro complementario

Esta opción permite añadir un suministro complementario adicional correspondiente a un grupo electrógeno, además del suministro ordinario definido desde la opción "Suministro" del bloque "Proyecto".

El suministro complementario a través de un grupo electrógeno puede dar servicio a la totalidad de la instalación, a una parte de la instalación o poner en marcha los servicios de emergencia que se estimen oportunos en caso de fallo del suministro normal.

Al pulsar sobre la opción se abre la ventana "Suministro complementario", que permite configurar los siguientes parámetros:

• Embarrados adicionales
  En esta sección es posible especificar la existencia de circuitos prioritarios o exclusivos del suministro complementario:
  • Circuitos prioritarios (opcional)
    Permite definir circuitos prioritarios que son alimentados tanto por el suministro ordinario como por el suministro complementario.
  • Circuitos exclusivos del suministro complementario (opcional)
    Permite definir circuitos exclusivos del suministro complementario que no serán alimentados por el suministro ordinario.

    Es posible activar ambas opciones teniendo, así, tanto circuitos prioritarios como circuitos exclusivos. El resto de circuitos, no prioritarios ni exclusivos, se alimentarán únicamente por el suministro ordinario.

    Al activar cualquiera de estas opciones el programa muestra una ventana en la que se configuran dichos circuitos, incluyendo los siguientes datos:
    • Descripción
      • Polaridad
    • Conexiones internas en el cuadro
      • Líneas puente del cuadro en pie
      • Embarrado
    • Simultaneidad
    • Maniobra
      • Aparamenta (Interruptor en carga / Magnetotérmico / Contactor)

• Grupo electrógeno
  En esta sección se detallan los datos del grupo electrógeno, así como del cable, la aparamenta y la canalización de la línea correspondiente al suministro complementario:
  • Descripción
    • Referencia
    • Longitud
    • Tipo:
      • Definido por el usuario
        • Potencia nominal
        • Factor de potencia
        • Reactancia subtransitoria X''d (pu)
      • Grupo electrógeno de fabricante
    • Considerar funcionamiento a plena carga (opcional)
    • Conductor
      • Cable (IEC)
      • Canalización prefabricada
      • Cable (ANSI)
  • Cable
  • Aparamenta/Canalización
    Por defecto incluye:
    • Canalización
    • Magnetotérmico

Transformador BT/BT

Esta opción permite añadir un transformador intermedio de baja tensión-baja tensión a lo largo del recorrido de la instalación.

De esta forma es posible la elevación o reducción de la tensión nominal, como es el caso del empleo de un transformador para instalaciones que se alimenten a muy baja tensión de seguridad (MBTS).

Al pulsar sobre ella se abre la ventana "Transformador BT/BT", que permite configurar los siguientes parámetros:

• Descripción
  • Referencia
  • Longitud
  • Polaridad
  • Conductor
    • Cable (IEC)
    • Canalización prefabricada
    • Cable (ANSI)
• Cable
• Conexiones internas en el cuadro
  • Líneas puente del cuadro en cabeza (opcional)
  • Líneas puente del cuadro en pie (opcional)
  • Embarrado (opcional)
• Caída de tensión máxima admisible
  • Caída de tensión máxima admisible (opcional)
• Simultaneidad
• Aparamenta/Canalización
  Por defecto incluye:
  • Magnetotérmico
  • Canalización
• Transformador
  En esta sección se detallan los datos del transformador, así como la tensión en el devanado secundario:
  • Polaridad
  • Potencia nominal (kVA)
  • Considerar funcionamiento a plena carga (opcional)
    Con esta opción se obtiene la intensidad de cálculo de la línea del transformador a partir de su potencia nominal, en lugar de tomar la potencia de las cargas que alimenta.
  • Tensión de cortocircuito (En función de la potencia / Definido por el usuario (%, kW))
  • Tensión en el secundario (Fase-Neutro / Fase-Fase) (V)

SAI (Sistema de Alimentación Ininterrumpida)

Esta opción permite añadir un SAI (Sistema de Alimentación Ininterrumpida) en la instalación. Estos sistemas garantizan el suministro eléctrico en caso de fallo del suministro principal mediante el uso de baterías.

Al pulsar sobre ella se abre la ventana "SAI", que permite configurar los siguientes parámetros:

• Descripción
  • Polaridad
  • Embarrado
• Simultaneidad

El bloque SAI se compone de dos líneas, que se detallan en la ventana de edición a través de dos pestañas, "SAI" y "Bypass":

• Pestaña “SAI”
  Corresponde a la línea principal. En ella se encuentra el rectificador, las baterías y el inversor.
• Pestaña “Bypass”
  Corresponde a la línea de bypass y permite el funcionamiento habitual sin baterías.

Cada una de las líneas funciona como un elemento independiente, disponiendo de sus elementos de protección propios, sus cálculos, y las comprobaciones correspondientes para su correcto funcionamiento. En cada una de ellas aparecen las siguientes opciones de configuración:

• Descripción
  • Referencia
  • Longitud
  • Conductor
• Cable
• Conexiones internas en el cuadro
  • Líneas puente del cuadro en cabeza (opcional)
  • Líneas puente del cuadro en pie (opcional)
• Caída de tensión máxima admisible
  • Caída de tensión máxima admisible (opcional)
• Aparamenta/Canalización
  Por defecto incluye:
  • Magnetotérmico
  • Canalización
  • SAI (en la línea principal)
    • Potencia
    • Factor de potencia
    • Factor de contribución a cortocircuito
    • THD_I3
  • Diodo (en la línea de bypass)

Batería de condensadores

Esta opción permite añadir una batería de condensadores en la instalación. La batería de condensadores puede instalarse para mejorar el factor de potencia de un grupo de circuitos a nivel colectivo. Esto es útil en las instalaciones en las que el factor de potencia resultante sea inferior a 1.

Al pulsar sobre ella se abre la ventana "Batería de condensadores", que permite configurar los siguientes parámetros:

• Descripción
  • Referencia
  • Longitud (m)
  • Factor de potencia objetivo
  • Conductor
• Cable
• Conexiones internas en el cuadro
  • Líneas puente del cuadro en cabeza (opcional)
• Caída de tensión máxima admisible
  • Caída de tensión máxima admisible (opcional)
• Longitud adicional de cable
  Con esta opción es posible introducir un valor que complementa la longitud del circuito a efectos de medición total del cable. No se tiene en cuenta para el dimensionado:
  • Longitud (m)
• Aparamenta/Canalización
  Por defecto incluye:
  • Magnetotérmico
  • Canalización

La definición de los cables se realiza en la sección "Cable", situada en el lateral izquierdo de los paneles de edición de las líneas, los circuitos, los cuadros y las líneas especiales.

Las opciones de definición disponibles en este apartado varían si en la opción "Conductor" de la sección "Descripción" de la línea, del circuito, del cuadro o de la línea especial se define un "Cable (IEC)" o un "Cable (ANSI)". Son las siguientes:

Definición de cables IEC

Si se define un cable bajo el estándar IEC, el programa permite configurar los siguientes parámetros:

• Tensión nominal (0,6/1 kV / 450/750 V / 300/500 V)
• Material (Cobre / Aluminio)
• Aislamiento
• Armado (opcional)
  • Selección del material de armado
• Cubierta (opcional)
  • Selección del material de cubierta
• Clase de reacción al fuego
• Fase
  • Unipolar / Multiconductor
  • Número de conductores por polo x Sección del conductor
• Neutro
  Puede ser "Igual que la fase" u "Otra":
  • Unipolar / Multiconductor
  • Número de conductores por polo x Sección del conductor
• Protección
  Puede ser "Igual que la fase", "Sin conductor" (en el caso en el que se quiera prescindir de la distribución del conductor de protección) u "Otra":
  • Unipolar / Multiconductor
  • Número de conductores por polo x Sección del conductor
• Neutro y protección común (CPN)
  Solamente disponible en polaridad 3F + CPN, 2F + CPN o F + CPN. Puede ser "Igual que la fase", "Sin conductor" u "Otra":
  • Unipolar / Multiconductor
  • Número de conductores por polo x Sección del conductor

Al pulsar sobre el botón "Consultar selección" se muestra un panel en el que se ofrece una aclaración de los datos introducidos, así como un gráfico intensidad-tiempo de la resistencia térmica del cable.

Definición de cables ANSI

Si se define un cable bajo el estándar ANSI, el programa permite configurar los siguientes parámetros:

• Tensión de régimen (0,6/1 kV / 450/750 V / 300/500 V)
• Material conductor (Cobre / Aluminio)
• Aislamiento
• Temperatura máxima de operación
• Instalación en ducto (Magnética / No magnética)
• Fase
  • Unipolar / Multiconductor
  • Número de conductores por polo x Sección del conductor
• Neutro
  Puede ser "Igual que la fase" u "Otra":
  • Unipolar / Multiconductor
  • Número de conductores por polo x Sección del conductor
• Protección
  Puede ser "Igual que la fase", "Sin conductor" (en el caso en el que se quiera prescindir de la distribución del conductor de protección) u "Otra":
  • Unipolar / Multiconductor
  • Número de conductores por polo x Sección del conductor
• Neutro y protección común (CPN)
  Solamente disponible en polaridad 3F + CPN, 2F + CPN o F + CPN. Puede ser "Igual que la fase", "Sin conductor" u "Otra":
  • Unipolar / Multiconductor
  • Número de conductores por polo x Sección del conductor

Al pulsar sobre el botón "Consultar selección" se muestra un panel en el que se ofrece una aclaración de los datos introducidos, así como un gráfico intensidad-tiempo de la resistencia térmica del cable.

Creación de tipos de canalizaciones prefabricadas

La definición de las canalizaciones prefabricadas disponibles en cada obra puede realizarse a través del bloque "Proyecto" de la barra de herramientas de la interfaz general, seleccionando después la opción "Bibliotecas de elementos".

Las opciones disponibles en el panel de creación de tipos de canalizaciones prefabricadas son las siguientes:

• Descripción
  • Referencia
  • Intensidad asignada (A)
  • Tensión de aislamiento asignada (kV)
  • Material (Cobre / Aluminio)
  • Dimensiones exteriores (mm)
• Impedancias
  • Impedancia de la fase 20º (mΩ/m)
  • Impedancia del neutro (Igual que la fase / Otra (mΩ/m))
  • Impedancia del conductor de protección (Igual que la fase / Otra (mΩ/m))
  • Impedancia del bucle de defecto P + PE (mΩ/m)
  • Impedancia del bucle de defecto P + N (mΩ/m)
• Cortocircuito
  • Intensidad máxima corta duración en cc trifásico (kA)
  • Energía máxima corta duración en cc trifásico (MA² s)
  • Corriente de pico máxima en cc trifásico (kA)
  • Intensidad máxima corta duración en cc P + N (kA)
  • Corriente de pico máxima P + N (kA)
  • Intensidad máxima corta duración en cc P + PE (kA)
  • Corriente de pico máxima P + PE (kA)
• Factor de temperatura
  Permite acceder a una tabla en la que se aplica un valor del factor para cada valor de temperatura:
  • Temperatura (ºC)
  • Factor

El programa permite la importación de tipos predefinidos de canalizaciones prefabricadas utilizando las opciones del lateral derecho.

Utilización de canalizaciones prefabricadas en las líneas o circuitos

Después, para utilizar una canalización prefabricada en las líneas, los circuitos, los cuadros o las líneas especiales, en el momento de su introducción o edición, en el apartado "Conductor" de la sección "Descripción" se debe seleccionar la opción "Canalización prefabricada".

Al seleccionar el "Tipo" de canalización prefabricada se ofrece una visualización directa de los parámetros más representativos de la selección realizada. De este modo resulta más fácil conocer las propiedades del elemento de biblioteca seleccionado:

• Intensidad asignada
• Tensión de aislamiento asignada
• Impedancia de la fase 20º

Además, el programa exige la definición del siguiente parámetro:

• Temperatura ambiente (ºC)

Líneas puente del cuadro en cabeza

• De entrada (A)
  Representan los tramos de cable que alimentan la entrada de la aparamenta de la línea. Activar esta opción solamente tiene sentido cuando los puentes de entrada de las líneas parten de un embarrado situado en la línea inmediatamente superior. En este caso, el embarrado actuaría como distribuidor de corriente, propiciando que las secciones de los puentes (S1) se vieran reducidas respecto al puente de salida de la línea superior (S2).

• Entre aparamentas (B)
  Representan los tramos de cable que conectan elementos de una misma línea dispuestos en serie. Activar esta opción solamente tiene sentido en caso de que se disponga de, al menos, dos dispositivos para la misma línea en el mismo cuadro.

Líneas puente del cuadro en pie

• Entre aparamentas (C)
  Representan los tramos de cable que conectan elementos de una misma línea dispuestos en serie. Activar esta opción solamente tiene sentido en caso de que se disponga de, al menos, dos dispositivos para la misma línea en el mismo cuadro.

• De salida (D)
  Representan los tramos de cable que conectan la aparamenta dispuesta a la salida de la línea con los elementos que se sitúan aguas abajo de la misma (embarrados, dispositivos de protección, elementos de maniobra, etc.).

Introducción de líneas puente

La introducción de líneas puente en el programa se efectúa en el panel de edición de agrupaciones, líneas, circuitos, cuadros, líneas especiales y suministros, dentro del apartado "Conexiones internas en el cuadro". Aquí es posible activar las siguientes casillas, disponibles en función del elemento que está siendo editado:

• Líneas puente del cuadro en cabeza
• Líneas puente del cuadro en pie
• Líneas puente (sólo en agrupaciones)

Con el objeto de aportar más claridad al concepto de líneas puente, en este apartado se incluye una ayuda en la que se definen detalladamente las distintas líneas puente que puede haber en los cuadros que conforman la instalación eléctrica.

Comprobaciones de las líneas puente

Se realizan las comprobaciones de intensidad admisible y de coordinación entre conductores y los dispositivos de protección contra sobrecargas en las líneas puente, de tal forma que la intensidad máxima admisible del cable que conforma la línea puente esté por encima de la intensidad nominal del dispositivo de protección que la protege.

Dimensionamiento de las líneas puente

En el proceso de dimensionamiento de la instalación eléctrica se añade la posibilidad de dimensionar también las líneas puente a sobrecarga (calentamiento).

Además, las líneas puente que no hayan sido activadas manualmente en cada una de las líneas pertenecientes a la instalación eléctrica, se pueden generar automáticamente con la opción "Generar líneas puente". Marcando dicha opción se habilita el dimensionamiento de las líneas puente de la instalación en función de la disposición de embarrados (en cuyo caso se activarán las líneas de entrada a los dispositivos de protección) y de la conexión en serie de la aparamenta (en cuyo caso se activarán las líneas puente entre aparamenta).

El tipo de cable y las longitudes asignadas por defecto para las líneas puente generadas automáticamente se establecen en las "Opciones de dimensionamiento" del bloque "Proyecto".

Para utilizar un embarrado en las líneas, en el apartado "Conexiones internas en el cuadro" de su panel de introducción o edición, se debe seleccionar la opción "Embarrado".

Esto permite acceder a un asistente de introducción de embarrados, que cuenta con cuatro pestañas: "Introducción", "Instalación", "Soportes" y "Barras":

Pestaña "Introducción"

En esta pestaña se detalla el uso común de los embarrados y las comprobaciones realizadas sobre los mismos en el programa.

Pestaña "Instalación"

Permite describir los parámetros generales de la instalación del embarrado:

• Descripción
  • Altitud
  • Método de instalación (Atmósfera exterior calmada / Atmósfera interior calmada / En conductos no ventilados)
  • Tipo de conector (Pernos de conexión / Contactos)
  • Medio en el que se instalan las barras (Aire / SF6 / Aceite)
  • Número de barras por fase (1 / 2 / 3)
  • Orientación del embarrado (Bases enfrentadas / Cantos enfrentados)
  • Separación entre barras de fases distintas [d] (cm)

Pestaña "Soportes"

Permite ajustar el número, la geometría y las propiedades de los soportes del embarrado, así como el tiempo de duración del cortocircuito:

• Soportes
  • Número
  • Separación en una misma barra (cm)
  • Altura [H] (cm)
  • Resistencia mecánica (daN)
  • Temperatura máxima admisible (ºC)
• Tiempo de duración del cortocircuito
  Si no se especifica lo contrario, el programa utiliza el tiempo de duración del cortocircuito correspondiente a la intensidad a la que reacciona la protección de la línea. Estos tiempos suelen ser de corta duración, por lo que si se desea dimensionar con mayor seguridad, se pueden seguir las prescripciones de la IEC o de la ANSI e introducir valores entre 1 y 3 segundos:
  • Duración del fallo (Definido por el usuario (seg) / Proporcionado por la protección)

Pestaña "Barras"

Permite ajustar el material, la superficie y la sección de las barras del embarrado:

• Conductor
  • Material
  • Superficie (Desnuda / Pintada)
• Sección transversal
  • Anchura de cada barra [a] (cm)
  • Espesor de cada barra [a] (cm)

Una vez definido el embarrado, el programa lo representa en el esquema unifilar con una línea horizontal de mayor grosor.

La definición de la aparamenta eléctrica y la canalización se realiza en la sección "Aparamenta/Canalización", situada en el lateral derecho de los paneles de edición de las agrupaciones, las líneas, los circuitos, los cuadros y las líneas especiales.

A través de una tabla se puede introducir, borrar o reposicionar aparamenta de diferentes tipologías, en la cabeza o en el pie de cada una de las líneas.

La aparamenta disponible en el programa y las opciones de definición de la canalización son las siguientes:

• Ámbito de uso: Doméstico o análogo (IEC 60898)
  • Intensidad nominal (A)
  • Poder de corte (kA)
  • Curva
  • Polaridad (opcional)
  • Protección diferencial (opcional)
    • Sensibilidad
    • Tipo
    • Clase
  • Limitador de sobretensiones permanentes (opcional)

• Ámbito de uso: Terciario (IEC 60947-2)
  • Intensidad nominal (A)
  • Poder de corte último (kA)
  • Poder de corte de servicio (25% / 50% / 75% / 100%)
  • Curva (B / C / D)
  • Polaridad (opcional)
  • Protección diferencial (opcional)
    • Sensibilidad
    • Tipo
    • Clase
  • Limitador de sobretensiones permanentes (opcional)

• Ámbito de uso: Industrial (IEC 60947-2)
  • Intensidad nominal (A)
  • Regulación de la intensidad nominal (opcional)
    Además de establecer la intensidad nominal del dispositivo, se permite ejercer una regulación sobre este valor introduciendo el valor de regulación en el cuadro.
    • Factor de regulación de la intensidad nominal
  • Factor de disparo en cortocircuito
    El factor de disparo en cortocircuito definirá la vertical correspondiente al disparo magnético del dispositivo como el resultado de multiplicar el valor de la intensidad regulada por dicho factor.
  • Categoría
    La categoría del dispositivo nos permite definir el último escalón de la gráfica intensidad/tiempo.
    • A (sin retardo)
    • B (con retardo)
      • Tiempo de corto retardo (s)
      • Intensidad de corta duración admisible (kA)
  • Poder de corte último (kA)
  • Poder de corte de servicio
    Se establece como cuartiles del poder de corte último:
    • 25% / 50% / 75% / 100%
  • Curva (B / C / D)
  • Polaridad (opcional)
  • Protección diferencial (opcional)
    • Sensibilidad
    • Tipo (Instantáneo / Selectivo)
    • Clase (AC / A / A 'Si' / B / B 'Si')
  • Limitador de sobretensiones permanentes (opcional)

Al pulsar sobre el botón "Consultar selección" aparece la curva intensidad-tiempo correspondiente a las características introducidas.

Diferenciales modulares

• Configuración: Modular
  • Intensidad nominal (A)
  • Sensibilidad
  • Tipo (Instantáneo / Selectivo)
  • Clase
    • AC
    • A
    • A 'Si' (superinmunizado)
    • B
    • B 'Si' (superinmunizado)
    • AC / A / A 'Si' / B / B 'Si')

Relés diferenciales con toroidales

Para ampliar la selección de diferenciales con una intensidad nominal más elevada, el programa dispone de una opción para seleccionar una protección diferencial mediante un dispositivo toroidal unido a su correspondiente relé de disparo.

• Configuración: Relé + Toroidal
  • Intensidad nominal (A)
  • Sensibilidad
  • Tipo (Instantáneo / Selectivo)
  • Clase
    • AC
    • A
    • A 'Si' (superinmunizado)
    • B
    • B 'Si' (superinmunizado)
  • Diámetro del toroidal (mm)
    Se trata del diámetro necesario para abarcar los cables que se va a proteger.

Fusible

Al igual que el magnetotérmico, los fusibles se suelen utilizar para la protección de la línea ante sobreintensidades y cortocircuitos.

El programa permite definir fusibles en una agrupación, línea o circuito indicando las siguientes características:

• Tipo (gL/gG / aM)
• Intensidad nominal (A)
• Poder de corte (kA)

Guardamotor

El guardamotor es el elemento que se suele colocar para la protección ante sobreintensidades y cortocircuitos en líneas que alimentan cargas de motor.

El programa permite definir guardamotores en una línea o un circuito indicando las siguientes características:

• Intensidad nominal (A)
• Poder de corte (kA)

Limitador de sobretensiones transitorias

El programa permite definir limitadores de sobretensiones transitorias (dispositivos de protección contra sobretensiones de origen atmosférico) en una agrupación, una línea o un circuito indicando las siguientes características:

• Protección
  • Tipo (1+2 / 1 / 2 / 3)
  • Intensidad máxima de descarga (kA)
  • Nivel de protección (kV)
• Magnetotérmico
  Permite definir el magnetotérmico asociado al limitador de sobretensiones transitorias, disponiendo de las mismas opciones que al introducirlo de forma independiente.

Condensador

Esta opción permite añadir un condensador en un circuito para compensar el factor de potencia indicando los siguientes parámetros:

• Factor de potencia objetivo
  El condensador actúa como una fuente de energía reactiva que modifica el valor del factor de potencia del circuito. Para ello, permite introducir un factor de potencia objetivo. Esto es útil en las instalaciones en las que el factor de potencia resultante es inferior a 1.
• Contactor
  Si se utilizan condensadores para mejorar el factor de potencia en los motores asíncronos, la instalación debe hacerse de tal forma que, al cortar la alimentación al motor, se desconecten simultáneamente los condensadores. Esto puede hacerse mediante un contactor enclavado con el dispositivo de protección del motor. Para indicar su existencia en el programa se debe marcar la siguiente opción:
  • Con contactor (opcional)

Canalización para cables IEC

• Definición del método de instalación de referencia
  La definición del método de instalación de referencia puede realizarse directamente, si se conoce, o utilizando un asistente de selección de datos:
  • Método de instalación de referencia
    Si se selecciona esta opción, el programa permite al usuario indicar el método de instalación de referencia directamente.
  • IEC 60364-5-52, Tabla A.52.3
    Si se selecciona esta opción, el programa lanza un asistente de selección de datos que permite indicar las características de la canalización de forma detallada a través de una serie de desplegables, para después mostrar el método de instalación de referencia correspondiente con dichos datos según la tabla mencionada de la normativa:
    • Instalación
      Permite indicar las características de la canalización:
      • Tipo de cable (Aislado / Unipolar / Multipolar)
      • Situación (Superficie / Interior (empotrado) / Hueco de la construcción / Enterrado)
      • Sistema (Conductos / Canales (incluyendo molduras) / Empotrados directamente)
    • Método de instalación de referencia (IEC 60364-5-52, Tabla A.52.3)
      Muestra el método de instalación de referencia (IEC 60364-5-52, Tabla A.52.3) que corresponde a los datos seleccionados.

En cualquiera de los casos mencionados, es necesario también indicar los siguientes datos:

• Temperatura ambiente (ºC)
• Número de circuitos o cables adicionales

Canalización para cables ANSI

En este caso, el programa permite elegir entre los siguientes métodos de instalación:

• Enterrado bajo tubo / Enterrado directamente / Superficie sobre bandejas / Superficie en conductos / Al aire libre / Apoyados en un cable mensajero

Además, se definen los siguientes parámetros:

• Temperatura ambiente de operación (ºC)
• Factor de ajuste para más de tres conductores portadores de corriente en una canalización o cable
  Este parámetro permite editar manualmente el número de conductores portadores de corriente en una misma canalización, con el objetivo de ajustar el factor de corrección de la ampacidad del cable según la tabla 310.15(B)(3)(a) de la norma NEC (National Electrical Code). Esta selección se verá reflejada posteriormente en el listado justificativo de la ampacidad del cable.
• Número de conductores portadores de corriente adicionales en la misma canalización

En el lateral izquierdo, el programa muestra una tabla con los "Requerimientos del proyecto", indicando la referencia de cada una de las líneas o de los circuitos identificados y una marca que indica si cada uno de ellos cumple o no con los requerimientos exigidos en el esquema desarrollado en el programa.

En caso de que haya requerimientos de proyecto generados a partir de la información que pueda existir en el proyecto BIM, a través de la opción "Generar un esquema unifilar que satisfaga los requerimientos de proyecto", disponible en la parte inferior de este apartado, el programa puede importar y generar automáticamente un esquema unifilar que los satisfaga. En este proceso, el esquema unifilar existente se borra y se genera de nuevo.

1. En líneas pertenecientes a las instalaciones de enlace y líneas de alimentación a cuadros o subcuadros se debe cumplir la longitud de medición.

2. En el caso de circuitos pertenecientes a cuadros y cuando se opte por circuitos con carga concentrada, que se cumpla la potencia activa demandada total del circuito y la longitud de medición.

3. En el caso de circuitos pertenecientes a cuadros y cuando se opte por circuitos con carga distribuida, aparte de la potencia activa demandada y la longitud de medición, que se cumpla con la definición y distribución de cada una de las cargas a lo largo de su circuito de alimentación, y para cada una de las cargas que se cumplan sus características eléctricas.

Cabe mencionar que para cumplir con el requerimiento de la longitud de medición de un circuito, la suma de la longitud de cálculo más la suma de la longitud adicional debe ser igual o superior a la requerida. Ambas longitudes están presentes en el panel de edición de un circuito, como muestra la imagen a la derecha.

Calcular

Al pulsar sobre este botón se ejecutan todos los procesos de comprobación de normativa que implementa el programa. Internamente se comprueba si los parámetros que se han introducido para dimensionar la instalación están dentro de los criterios que admite la normativa vigente.

El resultado es una visualización directa sobre el esquema unifilar de todas aquellas líneas que presenten errores o avisos.

En el panel izquierdo, la vista en árbol de la instalación se complementa también con indicaciones visuales sobre las líneas que muestran errores y avisos.

Si en el esquema unifilar se pulsa sobre alguna de las líneas, se despliega una ventana en la que se muestran todas las comprobaciones que se han realizado para la línea en cuestión.

Las comprobaciones que cumplen la normativa aparecen con una marca verde; las que no cumplen, con un aspa roja; y las que presentan algún aviso muestran un triángulo amarillo con un signo de exclamación.

Seleccionando cualquiera de las comprobaciones que no cumplen la normativa se puede visualizar en la parte inferior de la ventana la comprobación que se realiza y el motivo que genera el incumplimiento de la normativa.

Todas las comprobaciones vienen justificadas con la norma de la cual ha sido extraído el criterio correspondiente.

Dimensionar

El programa también ofrece la posibilidad de realizar un dimensionado preliminar de las líneas de la instalación. Para ello toma como referencia la intensidad que se prevé que va a circular por el conductor y establece una sección de modo que la intensidad máxima permitida por dicha sección supere la prevista. De la misma manera trata de determinar una intensidad nominal de la aparamenta de la línea para que sea superior a la intensidad prevista, pero inferior a la máxima admisible por el cable.

Al pulsar sobre la opción, se abre la ventana "Dimensionar", que permite marcar las siguientes opciones de configuración:

• Secciones de los cables (opcional)
  Las secciones de los cables se dimensionan por intensidad admisible (calentamiento), teniendo en cuenta, además, las secciones mínimas especificadas en el reglamento, en función del tipo de línea. Es posible realizar el dimensionamiento de las secciones de los cables:
  • Desde la sección mínima / A partir de la sección seleccionada
• Dispositivos de protección (opcional)
  Los dispositivos de protección (magnetotérmicos, fusibles y guardamotores) se dimensionan por intensidad nominal y poder de corte. Es posible realizar el dimensionamiento de los dispositivos de protección:
  • Desde el valor mínimo / A partir del valor seleccionado
• Canalizaciones (opcional)
  Se dimensiona el tamaño de la canalización, pero no se modifica el tipo introducido (tubo o canal protector). El algoritmo de dimensionamiento permite establecer dichas dimensiones automáticamente en función del número de conductores contenidos y de las condiciones de instalación. Es posible realizar el dimensionamiento de las canalizaciones:
  • Desde las dimensiones mínimas / A partir de las dimensiones seleccionadas
• Líneas puente (opcional)
  Como parte del proceso de dimensionamiento, es posible generar las líneas puente cuya definición se considere necesaria en función de la disposición de embarrados (en cuyo caso se activarán las líneas puente de entrada a los dispositivos de protección) y de la conexión en serie de la aparamenta (en cuyo caso se activarán las líneas puente entre aparamenta). Para ello, se debe marcar la opción: "Generar líneas puente".

  Las secciones de las líneas puente se dimensionan por intensidad admisible (calentamiento). Es posible realizar el dimensionamiento de las líneas puente:
  • Desde las dimensiones mínimas / A partir de las dimensiones seleccionadas

Si el usuario desea que el dimensionado no varíe las características introducidas en una línea en particular o las características de los elementos de protección de la misma, se ofrece la posibilidad de bloquear el dimensionamiento de dicha línea o dicho elemento.

Para ello, se selecciona la línea deseada y se bloquea el dimensionamiento pulsando del botón con forma de candado situado en la esquina superior derecha del cuadro correspondiente (pudiendo estar sin bloquear [candado abierto] o bloqueado [candado cerrado]).

Al realizar esta operación, en el esquema unifilar pueden aparecer unos iconos en forma de candado junto a cada tramo del circuito.

El icono puede ser rojo   (indica que el usuario ha bloqueado el dimensionamiento de un elemento de la aparamenta o el dimensionamiento de la conducción de la línea), o caqui  (indica que el usuario ha bloqueado el dimensionamiento de la sección del cable de ese tramo).

Consultar las comprobaciones realizadas

Permite consultar las comprobaciones realizadas en el último cálculo efectuado en la obra. Tras seleccionar la opción se puede pulsar sobre cada una de las líneas para acceder a una ventana de consulta de las comprobaciones realizadas en las mismas.

Como esta acción no calcula ni actualiza los resultados, se agiliza la consulta y modificación de parámetros.

Si ha realizado alguna modificación sobre los elementos de la instalación, se debe utilizar la opción "Calcular" para que el programa actualice los resultados mostrados.

Cálculo a cortocircuito

El programa realiza el cálculo de corrientes de cortocircuito siguiendo el método de las componentes simétricas según la normativa IEC 60909. Basado en el teorema de Thevenin, y siendo aplicable a todo tipo de redes hasta 230 kV, este método consiste en la inducción de una fuente de tensión equivalente en el punto de cortocircuito y la sustitución de cada elemento del bucle de defecto por sus impedancias directa, inversa y homopolar correspondientes. Una vez establecido este sistema, se procede a obtener la corriente de cortocircuito en el mismo punto en el que se colocó la fuente de tensión “virtual”.

Gracias a su destacado aspecto analítico y a su mayor precisión respecto al resto de procedimientos se dispone de la mejor de las herramientas en cuanto al cálculo de defectos en la instalación.

Hipótesis para el cálculo de las corrientes de cortocircuito

Se comprueban las intensidades de cortocircuito máximas y mínimas para cada una de las hipótesis de suministro establecidas, en caso de que exista más de una, de forma que los dispositivos de protección garanticen la protección frente a cortocircuitos para todas las fuentes de suministro de alimentación.

Cálculo de intensidades por fases desequilibradas

A la hora de proyectar una instalación eléctrica trifásica suele darse por supuesto que la distribución de las cargas en cada una de las fases se realizará de manera equilibrada. Este modo de proceder puede resultar más cómodo a la hora de plantear el diseño, pero se trata de una mera aproximación, ya que lo cierto es que el equilibrio total es muy difícil de conseguir. La posibilidad de realizar un diseño de la instalación con un reparto desequilibrado por fases permite seleccionar la fase a la que se conecta cada una de las cargas. De este modo es posible realizar un estudio preliminar de la distribución de las cargas y evitar desequilibrios entre fases que puedan afectar al correcto funcionamiento de la instalación.

Además, en caso de que la instalación planteada presente algún desequilibrio entre fases, el programa realizará todas las comprobaciones pertinentes de manera que se modelice el comportamiento real de las líneas. En este sentido, se tendrán en cuenta las corrientes que circulan por cada una de las fases y por el neutro para compensar el desequilibrio entre las mismas, se considerarán dichas intensidades a la hora de dimensionar correctamente la sección de cada conductor (incluido el neutro) y se calcularán tanto las caídas de tensión simples (fase-neutro) como las caídas de tensión compuestas (fase-fase).

El arrancador seleccionado, además de afectar al cálculo, se ve reflejado en el unifilar con su icono correspondiente.

Consulta de resultados en pantalla (pestaña "Unifilar")

Tras realizar el cálculo, el programa muestra en pantalla los resultados y magnitudes calculados a través de un tooltip desplegable que aparece al posicionar el cursor sobre un elemento de la instalación.

Además, se pueden mostrar los detalles sobre los elementos del esquema unifilar representado en pantalla del mismo modo que lo hace en su representación en planos.

Listados por elemento (pestaña "Unifilar")

En la pestaña "Unifilar", haciendo clic sobre cada elemento, el programa permite consultar los listados de cálculo y de comprobaciones detalladas realizadas sobre el mismo.

Es posible imprimir directamente cada una de las comprobaciones y el listado completo de las mismas, o generar ficheros HTML, PDF, TXT, RTF o DOCX con su contenido.

Visualización de comprobaciones (pestaña "Árbol")

La pestaña "Árbol" incorpora un panel para la visualización de las comprobaciones realizadas en cada línea.

Para acceder al listado de comprobación correspondiente se puede pulsar el botón "Consultar comprobaciones" o hacer doble clic con el botón izquierdo del ratón sobre la comprobación que se quiera visualizar.

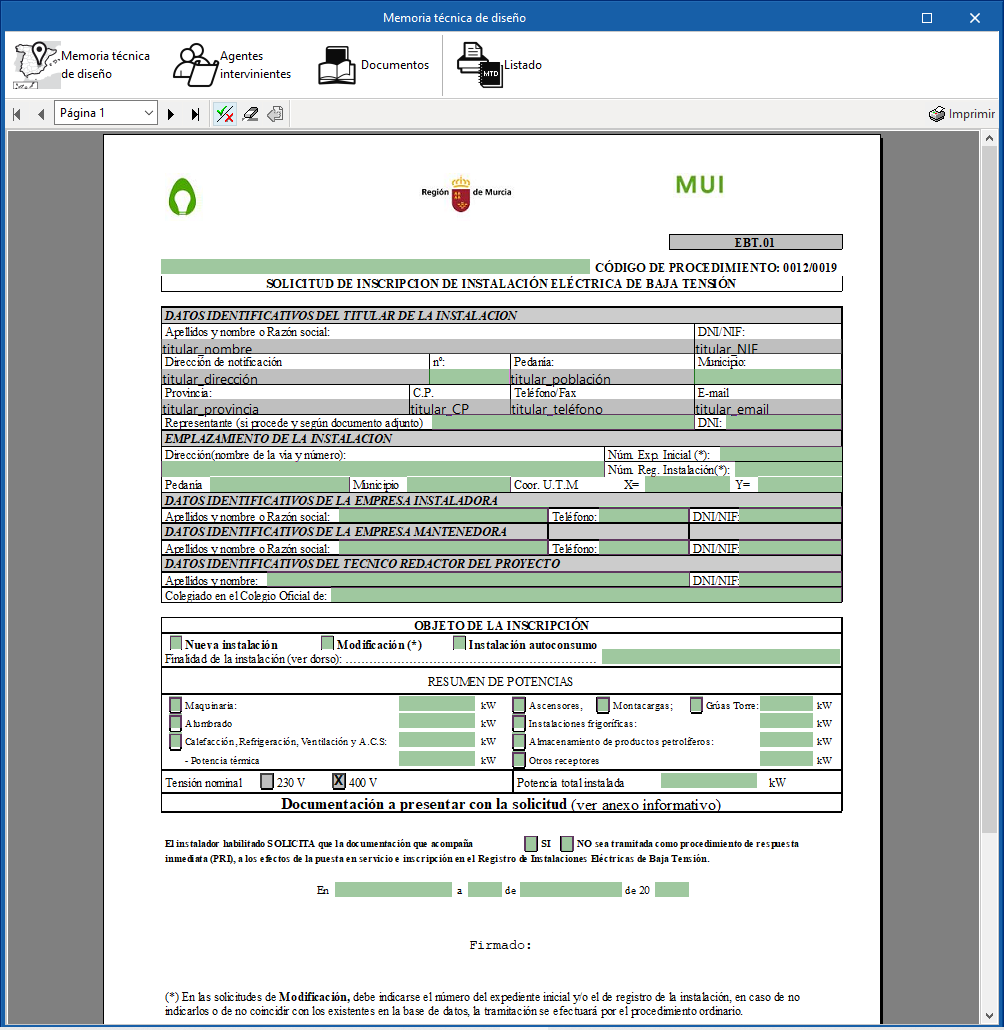

• Cuadro de materiales
  Muestra un informe con el cuadro de materiales utilizados en la instalación. Los datos de los magnetotérmicos, fusibles, guardamotores, arrancadores, diferenciales, cables, canalizaciones y otros elementos de la instalación (como los contadores o las cajas de derivación) se organizan en una serie de tablas que incluyen la siguiente información:
  • Código
  • Unidad
  • Descripción
  • Cantidad

• Fichas de resultados
  Genera fichas de resultados y comprobaciones de cálculo de la instalación. Muestra un asistente con las siguientes pestañas:
  • Fichas de resultados
    Permite introducir el nombre del proyecto, el nombre del titular, la fecha y observaciones.
  • Ficha de cálculo
    Ficha resumen con los resultados de cálculo de los elementos de la instalación.
  • Ficha de comprobaciones
    Ficha resumen con las comprobaciones realizadas sobre los elementos de la instalación.

Planos del esquema unifilar en formato DWG, DXF o PDF

Permite imprimir los planos del esquema unifilar de la obra en cualquier periférico gráfico que tenga configurado en su ordenador, o bien crear ficheros DWG, DXF o PDF.

La edición del plano permite configurar las siguientes opciones:

• Tipo
• Dimensiones
  • Ajustar el tamaño del papel a la escala
    De este modo, a través de la escala, se puede seleccionar el tamaño deseado para el esquema, y las dimensiones del papel se ajustarán automáticamente para disponerlo.
  • Ajustar la escala al tamaño del papel
    De este modo se puede definir el formato de impresión deseado para encuadrar el esquema en los formatos que admita la impresora. El programa optimiza la gestión de los espacios libres en el plano del esquema unifilar para permitir un mayor tamaño en los textos que definen las propiedades de cada línea. Así, el conjunto dibujo-textos reduce o aumenta su tamaño para ajustar sus dimensiones a las del formato de papel escogido. Conviene seleccionar un formato de papel adecuado ya que uno demasiado pequeño podría provocar una reducción excesiva del texto, lo que dificultaría su legibilidad.
• Escala
• Configuración del plano
  • Detalle del esquema unifilar
    En el diálogo de edición del plano del esquema unifilar se incluyen tres opciones que permiten especificar y configurar su nivel de detalle:
    • Completo
      El esquema unifilar aparece completo en un único plano.
      • Detalle de cada cuadro tipificado por separado (opcional)
    • Por cuadro/subcuadro
      Con esta opción, cada cuadro y subcuadro se detalla por separado en el esquema unifilar. El programa añade la referencia del cuadro o subcuadro del que se trata, y partiendo de sus protecciones generales.
    • Dividir según configuración
      En este caso, la división del esquema unifilar se puede editar para especificar el número máximo de niveles y de líneas:
      • Número máximo de niveles
        Este parámetro hace referencia al número de niveles verticales que como máximo se quiere detallar y está relacionado con la profundidad que se le quiere dar al esquema.
      • Número máximo de líneas
        Este parámetro hace referencia al número de líneas/circuitos que como máximo se quiere representar horizontalmente y guarda relación con la anchura del esquema.
• Detalles

Actualizar

Actualiza la información contenida en los modelos importados previamente al proyecto o importa nuevos modelos si se desea.

Compartir

Exporta la información de la instalación desarrollada con CYPELEC a BIMserver.center para compartirla con otros usuarios, incluyendo los listados de medición y cálculo de la instalación.

Durante el proceso de exportación se puede definir la información relacionada con la identificación de los archivos a exportar y los tipos de archivos que se generan:

• Nombre
• Descripción
• Ficheros adicionales
  • Medición (opcional)
  • Listados (opcional)

Conexión directa con otros programas

CYPELEC ofrece una opción de conexión directa con herramientas Open BIM que permiten continuar el trabajo. A través de las siguientes opciones es posible enviar el modelo BIM de CYPELEC a diferentes programas:

• Alta tensión
  Permite continuar el trabajo con CYPELEC Networks. Este programa recibe la potencia total de la instalación en BT y la considera como una carga puntual para su análisis de redes.
• Diseño de cuadros
  Permite continuar el trabajo con Open BIM Retelec. Este programa importa la distribución de líneas y sus protecciones asignadas para que se confeccione la distribución de elementos de protección en el interior del cuadro o armario.
