Introducción
CYPELEC CT es un programa orientado al diseño y a la realización de proyectos de centros de transformación, ya sean prefabricados o integrados en edificios.
Está basado en las recomendaciones proporcionadas por las compañías distribuidoras y en el reglamento sobre condiciones técnicas y garantías de seguridad en instalaciones eléctricas de alta tensión (aprobado en el Real Decreto 337/2014, de 9 de mayo) y en sus instrucciones técnicas complementarias ITC-RAT 01 a ICT-RAT 23.

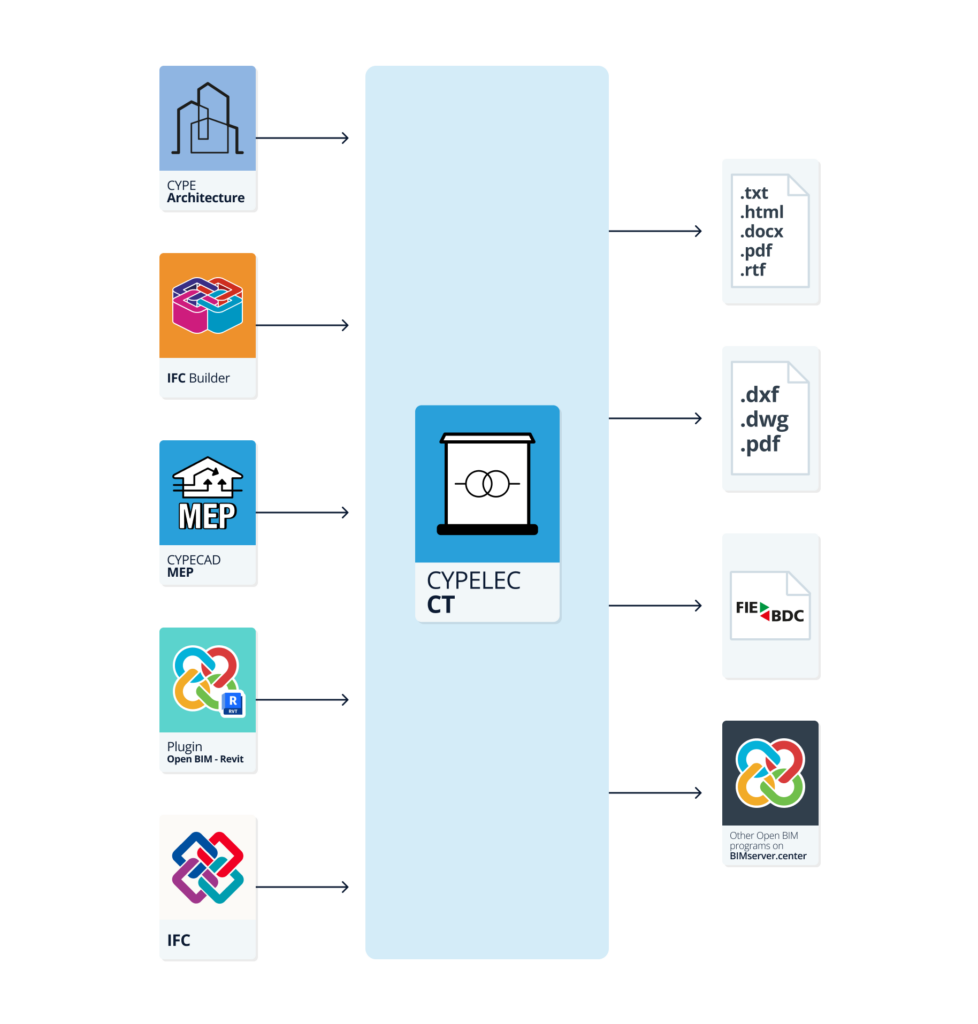

Flujos de trabajo compatibles con el programa
CYPELEC CT, al ser una herramienta Open BIM y estar conectada a la plataforma BIMserver.center, ofrece diferentes opciones de flujo de trabajo.
Introducción de datos
Introducción libre
- Diseño del recinto y de la instalación del centro de transformación desde cero mediante su introducción libre en CYPELEC CT.
Importación de modelos BIM
Si se vincula la obra de CYPELEC CT a un proyecto BIM de la plataforma BIMserver.center, es posible llevar a cabo las siguientes acciones:
- Lectura de un modelo con la geometría de un edificio. Esto permite seleccionar uno de los recintos del modelo para indicar que se trata de un centro de transformación e importar la geometría de su contorno. Posteriormente, es posible situar los elementos que delimitan el recinto apoyándose en dicha geometría con las herramientas propias de CYPELEC CT, así como los elementos de la instalación. Entre las opciones disponibles, se encuentran las siguientes:
- Lectura de modelos diseñados en IFC Builder.
- Lectura de modelos diseñados en CYPE Architecture.
- Lectura de modelos en formato IFC (generados por programas CAD/BIM como Allplan, ArchiCAD y otros) subidos al proyecto de BIMserver.center a través de la plataforma web.
- Lectura de modelos diseñados en Autodesk Revit con el Plugin Open BIM - Revit.
- Lectura de modelos diseñados en CYPECAD MEP*.
*Únicamente se lee la geometría arquitectónica. No se leen las instalaciones realizadas en CYPECAD MEP.
Salida de datos
- Exportación de listados a los formatos HTML, DOCX, PDF, RTF y TXT.
- Exportación de planos a los formatos DXF, DWG y PDF.
- Exportación de la medición al formato FIEBDC-3.
Además, si se vincula la obra de CYPELEC CT a un proyecto BIM de la plataforma BIMserver.center, es posible llevar a cabo las siguientes acciones:
- Exportación de la información generada con CYPELEC CT a la plataforma BIMserver.center mediante formatos IFC y glTF. Esto permite que sea visualizada por los participantes autorizados del proyecto.
Entorno de trabajo
El programa presenta un entorno de trabajo sencillo que permite realizar el diseño del proyecto del centro de transformación de manera rápida, introduciendo y distribuyendo los elementos que lo componen en una vista en planta.
La interfaz muestra:
- Una barra de herramientas superior en la que se encuentran las herramientas para: configurar las opciones de proyecto; introducir los elementos que componen la obra civil del recinto, el sistema eléctrico y el sistema de puesta a tierra de la instalación; y acceder a las herramientas de dibujo, edición y cálculo.
- El área principal de trabajo, donde se introducen, editan y visualizan los elementos mencionados.
Secuencia de introducción y salida de datos para el diseño de centros de transformación
El recinto y la instalación de un centro de transformación pueden definirse y calcularse en el programa mediante la siguiente secuencia de introducción y salida de datos:
- Creación de obra nueva (desde "Archivo", "Nuevo").
- (Opcional) Vinculación a BIMserver.center y definición del tipo de centro de transformación. Si el centro de transformación se ha definido como "Integrado en el edificio", selección del recinto de emplazamiento del centro de transformación e importación de su geometría a partir de la lectura del modelo BIM.
- Configuración del proyecto (desde las opciones del bloque "Proyecto") y precálculo. Es posible realizar la consulta directa de resultados de cálculo en estos paneles introduciendo los datos de forma desligada del dibujo: si se actualizan resultados posteriormente, se recogerán los datos introducidos en el modelo. Se incluye lo siguiente:
- Definición de las condiciones generales del centro de transformación (opción "Condiciones generales").
- Definición de los datos del proyecto (opción "Datos del proyecto").
- Definición del esquema unifilar de las celdas de alta tensión (opción "Esquema unifilar de las celdas"). Como ejemplo:
- Celda de línea de entrada.
- Celda de protección de fusibles a transformador. En esta celda se realiza la definición del transformador (opción "Transformador").
- Celda de línea de salida.
- Definición de las características de las líneas de alta tensión y de baja tensión (desde "Proyecto", "Líneas AT/BT").
- Definición de las características de la ventilación (desde "Proyecto", "Ventilación").
- Definición de las características de la puesta a tierra (desde "Proyecto", "Puesta a tierra").
- Definición de las características de los sistemas contra incendios (desde "Proyecto", "Sistemas contra incendios").
- Introducción y disposición de los elementos que componen la obra civil del recinto del centro de transformación (desde las opciones del bloque "Recinto (obra civil)":
- Introducción de los muros o cerramientos que forman el contorno del recinto (opción "Muros/Cerramientos") en el área de trabajo.
- Definición de las puertas de acceso (opción "Puertas de acceso") e inserción en el área de trabajo sobre el contorno introducido.
- Definición de las rejillas de ventilación (opción "Rejillas de ventilación") e inserción en el área de trabajo sobre el contorno introducido.
- Definición del ventilador (opción "Ventiladores") e inserción en el área de trabajo sobre el contorno introducido.
- Definición de los extintores (opción "Extintores") y disposición en el área de trabajo.
- Introducción y disposición de los elementos que componen el sistema eléctrico del centro de transformación (desde las opciones del bloque "Sistema eléctrico").

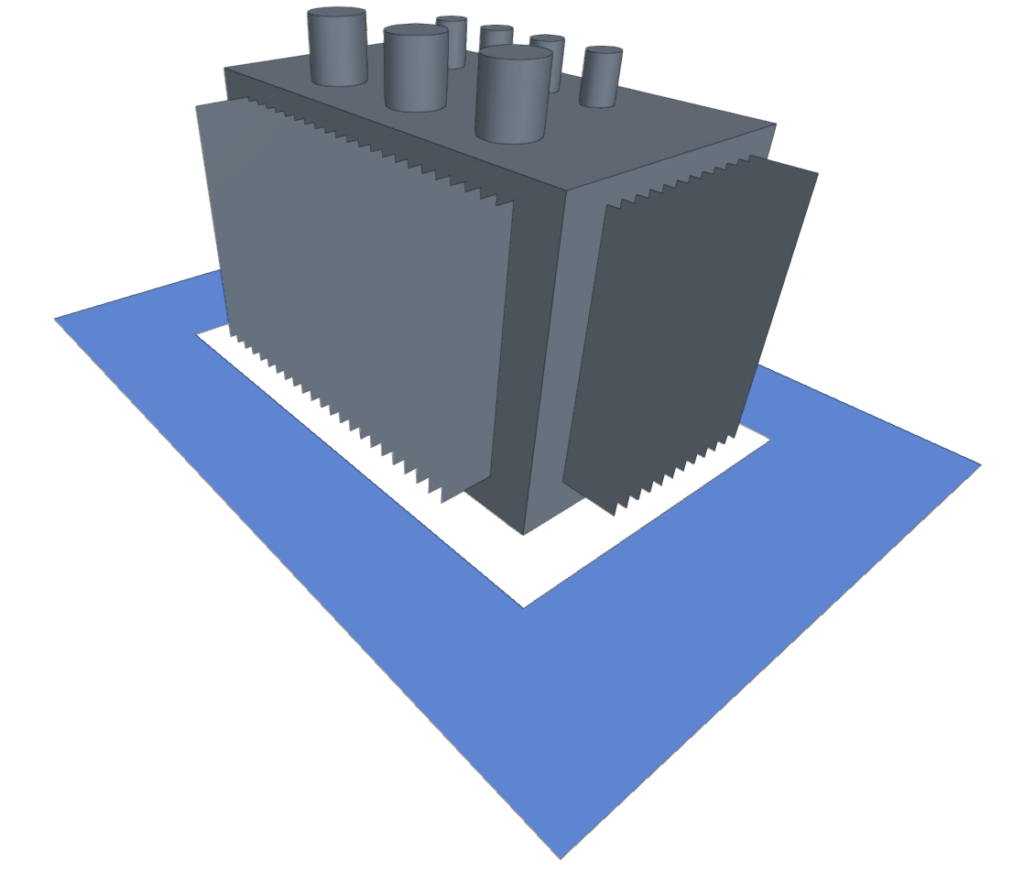

- Definición del transformador (opción "Transformadores") y disposición en el interior del recinto definido en el área de trabajo.
- Definición de la rejilla de protección (desde "Rejillas de protección") e introducción en el área de trabajo. Esta rejilla impide el paso accidental al área donde se ha dispuesto el transformador.
- Introducción de las celdas (desde "Celdas") en el área de trabajo. Esto puede hacerse desde cero ("Añadir una celda nueva") o utilizando la herramienta que permite "Insertar celdas del esquema unifilar" definido previamente.
- Definición del armario o cuadro de baja tensión (desde "Cuadros BT" o "Armarios BT") e introducción en el área de trabajo.
- Introducción en planta del sistema de puesta a tierra (desde las opciones del bloque "Puesta a tierra").
- Introducción de conductores enterrados (opción "Conductores enterrados") en el área de trabajo.
- Introducción de picas (opción "Picas") en el área de trabajo.
- Introducción de la malla de equipotencialidad (opción "Malla de equipotencialidad") en el área de trabajo.
- Comprobación y actualización de resultados del cálculo de la instalación (desde "Cálculo", "Actualización de resultados").
- Consulta de resultados actualizados del cálculo de la instalación:

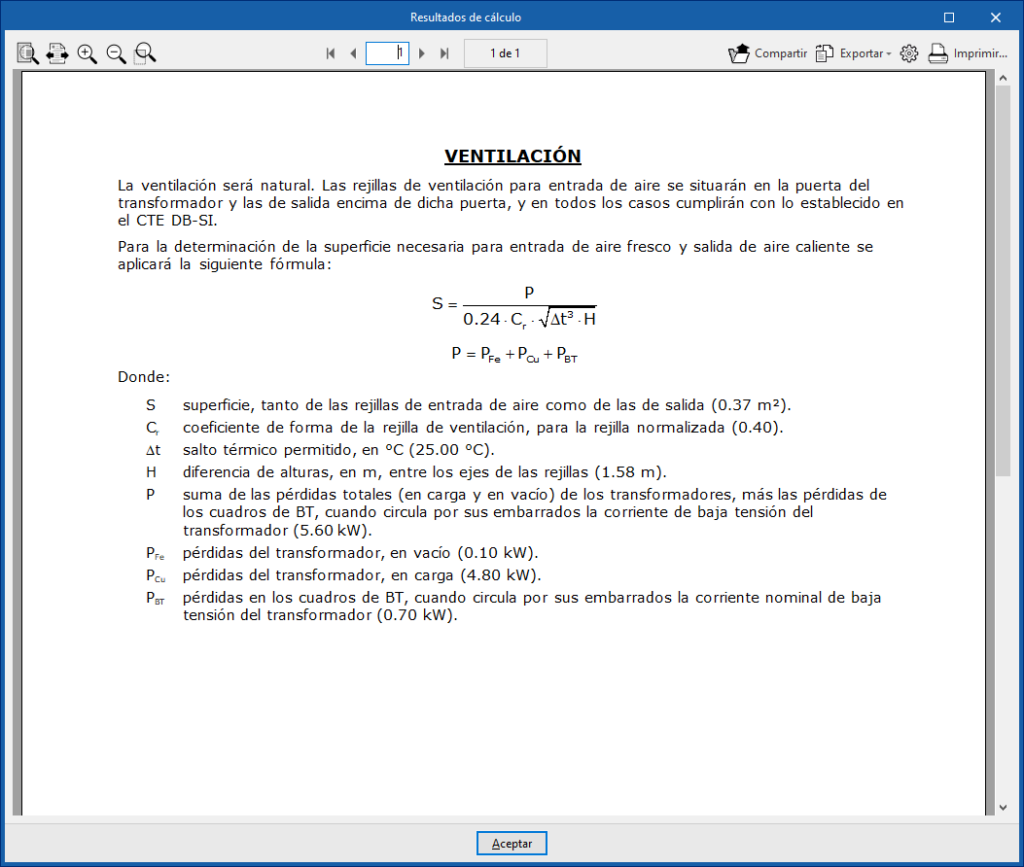

- Consulta de los resultados de cálculo de la ventilación (desde "Proyecto", "Ventilación").
- Consulta de los resultados de cálculo de los sistemas contra incendios (desde "Proyecto", "Sistemas contra incendios").
- Consulta de los resultados de cálculo de las líneas de alta tensión y de baja tensión (desde "Proyecto", "Líneas AT/BT").
- Consulta de los resultados del cálculo de la puesta a tierra (desde "Proyecto", "Puesta a tierra").
- Inserción de elementos de dibujo (desde las opciones del bloque "Dibujo"):
- Inserción de cotas (opción "Acotación") para los planos de planta y de puesta a tierra.
- Obtención automática de alzados tras su definición en planta (opción "Alzados").
- (Opcional) Si el centro de transformación se ha definido como "Prefabricado, en el exterior", posicionamiento del centro de transformación respecto del edificio (opción "Plano del emplazamiento").

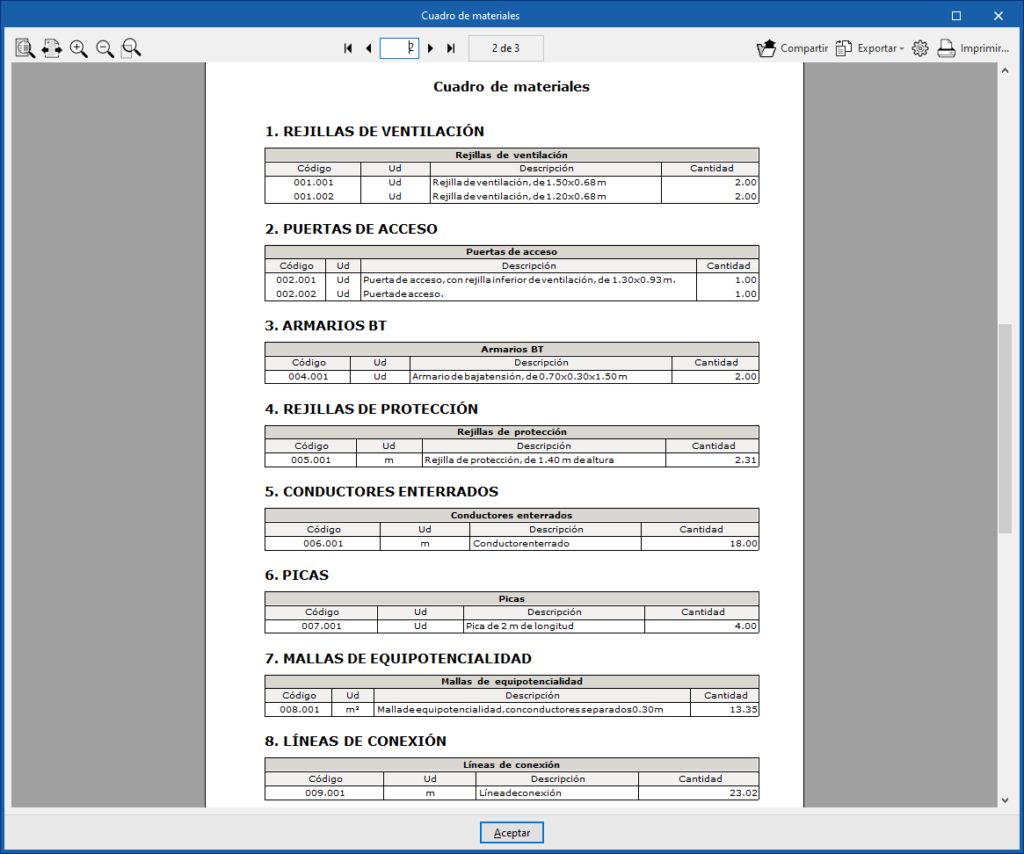

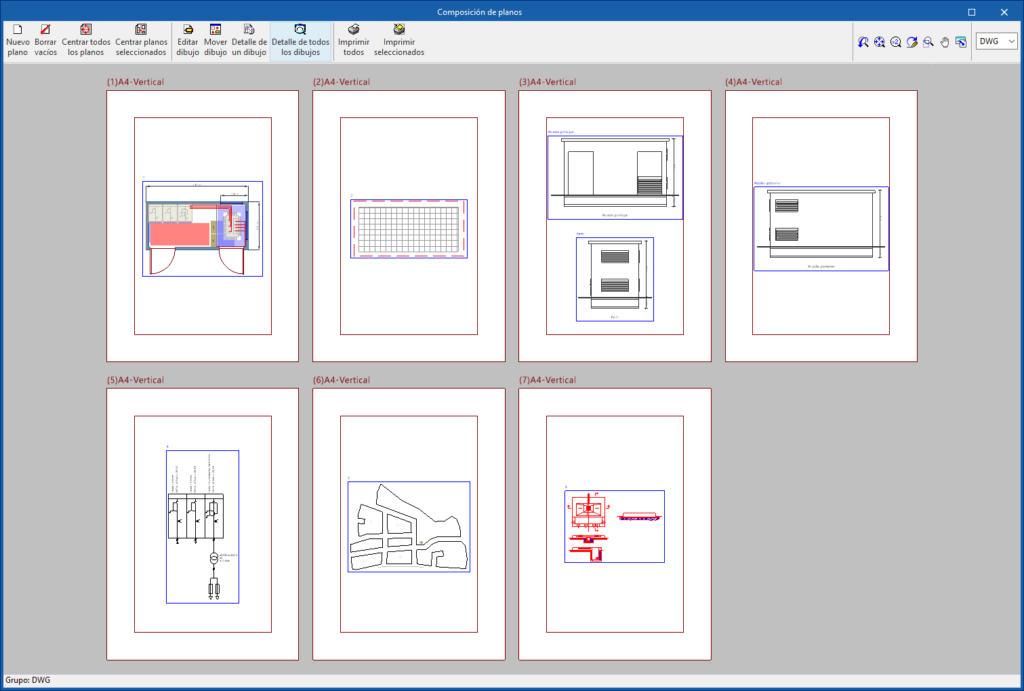

- Obtención de listados, planos y presupuesto (desde "Archivo", "Listados/Planos/Exportar").
- Exportación a BIMserver.center (desde "BIMserver.center", "Compartir").
Ejemplos de centros de transformación
A continuación se muestra un ejemplo de un centro de transformación que se puede desarrollar en el programa, en el que se indica la disposición de los elementos y las opciones que permiten su introducción en el modelo:
Centro de transformación prefabricado con dos transformadores
- Cerramiento (desde "Recinto (obra civil)", "Muros/Cerramientos").
- Puertas de acceso (desde "Recinto (obra civil)", "Puertas de acceso").
- Rejillas de ventilación (desde "Recinto (obra civil)", "Rejillas de ventilación").
- Extintor (desde "Recinto (obra civil)", "Extintores").
- Rejillas de protección (desde "Sistema eléctrico", "Rejillas de protección").
- Celdas de línea (desde "Sistema eléctrico", "Celdas").
- Celdas de protección de fusibles (desde "Sistema eléctrico", "Celdas").
- Armarios de baja tensión (desde "Sistema eléctrico", "Armarios BT").
- Transformadores (desde "Sistema eléctrico", "Transformadores").
- Conductores enterrados (desde "Puesta a tierra", "Conductores enterrados").
- Picas (desde "Puesta a tierra", "Picas").
La disposición de elementos del sistema como los transformadores, las celdas y los cuadros y armarios de baja tensión genera "Zonas de servidumbre" asociadas a los mismos (mostradas en color azul) donde no se deben disponer otros elementos.
Creación de una nueva obra, vinculación a un proyecto e importación de datos
Al iniciar la aplicación y pulsar sobre "Nuevo", se ofrece la posibilidad de crear una "Nueva obra". Tras indicar el "Nombre del fichero" y su "Descripción", la obra se puede integrar a continuación en un proyecto ya existente en BIMserver.center.
Esto se realiza en la ventana "Selección de proyecto", que presenta las siguientes opciones:
- En su parte izquierda, se puede iniciar sesión con una cuenta de BIMserver.center.
- En la parte derecha se encuentra la opción "Seleccionar proyecto" para elegir un proyecto existente. También se ofrece la posibilidad de "Crear un nuevo proyecto". En tal caso, el proyecto creado será visible desde BIMserver.center a partir de ese momento.
- Existe la opción de comenzar el proyecto sin estar vinculado a la plataforma BIMserver.center. Para ello, simplemente hay que desmarcar la casilla "Vincularse a un proyecto de BIMserver.center", que se encuentra en la parte superior izquierda.
Una vez creada la nueva obra se accede a la interfaz general del programa.
Importación de modelos BIM
Al crear una nueva obra, si se ha seleccionado un proyecto alojado en la plataforma BIMserver.center desde "Seleccionar proyecto", aparece a continuación la ventana de "Importación de modelos BIM", que muestra los ficheros contenidos en dicho proyecto en formato IFC.
Para incluir la información de un determinado fichero del proyecto, se marca la casilla "Importar" y se acepta.
Selección del tipo de centro de transformación
El programa inicia así el asistente de "Importación de modelos BIM". En la primera ventana, se define el "Tipo de centro" de transformación. Para ello, se deben seleccionar una de las dos opciones ofrecidas en el selector:
- Integrado en el edificio
El centro de transformación se dispone en uno de los recintos del edificio. En este caso, se importará y actualizará el contorno del recinto seleccionado. - Prefabricado, en el exterior
El centro de transformación se dispone en el exterior del edificio. Esta última opción es la más frecuente para los centros de transformación prefabricados.
Selección del emplazamiento
Si se selecciona "Integrado en el edificio", se abre posteriormente la ventana "Emplazamiento". En esta ventana se debe seleccionar el recinto donde se sitúa el centro de transformación. Para ello, en la parte izquierda, en el apartado "Ubicación", se selecciona la "Planta", el "Tipo de recinto" y el "Recinto" en cuestión. El programa coloreará el contorno de dicho recinto en el visor de la derecha.
Resultados de la importación
Si se ha seleccionado "Integrado en el edificio" en el asistente, el programa mostrará el contorno del recinto en planta. A partir de aquí, se pueden introducir los elementos que componen el centro de transformación con las opciones propias del programa.
Si se ha seleccionado "Prefabricado, en el exterior" en el asistente, el programa exigirá introducir los elementos que componen el centro de transformación en el área de trabajo. Después, en "Plano del emplazamiento", se podrá definir la situación del centro de transformación respecto del contorno del edificio importado, que se mostrará a partir de la información leída del modelo BIM.
Configuración del proyecto
En el bloque "Proyecto" de la barra de herramientas superior se incluyen las opciones para la edición de las condiciones generales de la instalación y los datos del proyecto, así como para realizar el cálculo de la ventilación y la toma de tierra, y para establecer el diseño del conjunto de celdas de protección.
Condiciones generales
Permite definir parámetros generales a toda la instalación como la localización y el tipo de centro, el diseño del centro de transformación y otros datos como los siguientes:
- Datos del proyecto
- Red (Urbana / Semiurbana o rural)
- Provincia
- Centro de transformación (Prefabricado / No prefabricado)
- Descripción de la instalación
- Propietario (Cliente / Compañía)
- Tensión de aislamiento (24 kV / 36 kV)
- Duración del fallo
- Diseño del centro de transformación
- Altura libre
- Cota del plano de cimentación
- Acometida (Directa al embarrado / Punta / Bucle / 3 líneas)
- Con telemando (opcional)
- Configuración
- Descripción del cable (Familia / Propiedades)
Permite elegir si los cables del panel "Líneas AT/BT" se describen por familia o especificando sus propiedades. - Selección de colores, por elemento
- Descripción del cable (Familia / Propiedades)
Datos del proyecto
Permite modificar los siguientes parámetros específicos de cada proyecto:
- Centro de transformación
- Recinto (obra civil)
- De hormigón / Metálico
- Puertas y rejillas de ventilación
- Metálicas / No metálicas
- Línea de alimentación
- Desde otro CT / Desde una línea aérea situada sobre un apoyo
- Recinto (obra civil)
- Datos del titular (Nombre, CIF, Dirección, Población, Provincia, Código postal, e-mail, Teléfono)
- Emplazamiento (Dirección, Población, Provincia, Código postal)
Cables IEC
Permite acceder a la biblioteca de cables IEC.
Es posible añadir, editar, copiar, borrar y reordenar los tipos de cables utilizando las herramientas de la barra superior, así como importar y exportar los tipos creados a ficheros en disco. La última opción de la barra permite cargar la biblioteca de cables predefinidos.
Al crear o editar un tipo de cable, es posible definir los siguientes parámetros:
- Tensión nominal / Material / Aislamiento
- Armado (opcional)
- Cubierta (opcional)
- Unipolar, Multiconductor
Permite editar cada configuración en una serie de tablas definiendo en cada entrada la sección y el espesor del aislamiento de las fases, del neutro y de la protección, así como el diámetro exterior del cable.
Estos cables se podrán seleccionar en la pestaña "Línea BT" del panel "Líneas AT/BT" si en "Condiciones generales" se indica que la descripción del cable se realiza por "Familia". Además, se debe seleccionar "Cable (IEC)" en el desplegable "Conductor" de la pestaña "Línea BT".
Catálogos
Permite descargar catálogos de fabricantes utilizando la conexión con la base de datos Open BIM Database, facilitando la introducción de datos en el programa para el desarrollo del proyecto.
Al pulsar sobre esta opción se abre una ventana con los catálogos de fabricante disponibles.
Descarga de catálogos
Para cada fabricante se muestran las siguientes opciones:
- Descargar
Descarga el catálogo del fabricante. Los productos del catálogo estarán disponibles en el proyecto. - Actualizar
Actualiza a la última versión el catálogo del fabricante seleccionado, borrando la versión descargada en el proyecto. - Borrar
Borra el catálogo del fabricante seleccionado. Los productos del catálogo dejarán de estar disponibles en el proyecto.
Conexión con Open BIM Database
En la parte inferior de este cuadro de diálogo, el programa permite identificarse con una cuenta y contraseña de Open BIM Database.
| Nota: |
|---|
| Los productos de los catálogos descargados se podrán seleccionar en la pestaña "Línea BT" del panel "Líneas AT/BT" si en "Condiciones generales" se indica que la descripción del cable se realiza por "Familia". Además, se debe seleccionar "Fabricante (IEC)" en el desplegable "Conductor" de la pestaña "Línea BT". |
Esquema unifilar de las celdas
A través de este panel es posible definir la configuración de las celdas de protección de la instalación, al tiempo que se genera el esquema unifilar de la misma.
A la izquierda se muestra la "Lista de celdas". Es posible añadir, editar, copiar, borrar y reordenar las celdas en la lista utilizando las herramientas de la barra superior.
Al introducir o editar una celda, aparece la ventana "Descripción de la celda", que permite configurar los siguientes parámetros en función del tipo de celda seleccionado:
- Referencia/Descripción
- Tipo de celda (Espacio de reserva / De línea / De protección de fusibles / De protección automática / De medida / De seccionamiento / De remonte / De acople de barras / De interruptor automático)
- Intensidad nominal
- Intensidad admisible de corta duración
- Tipo de conexión (De entrada / De salida / A transformador)
- Actuadores externos
Algunos modelos de celdas de protección incorporan una motorización que permite el rearme telecomando de sus protecciones.- Con motorización (opcional)
A la derecha se visualiza el "Esquema unifilar" generado automáticamente al añadir celdas en la lista.
Transformador
En este panel, que aparece al seleccionar el tipo de conexión "A transformador", se definen los transformadores asociados a la celda introduciendo los siguientes parámetros:
- Número de salidas
- Clase (B1 o B1/B2)
- Potencia
- Tensión nominal
- Protección con termómetro (opcional)
- Tipo de aislamiento
- Seco
- En aceite
- Tipo de aceite
- Punto de combustión del dieléctrico
- Volumen de fluido dieléctrico

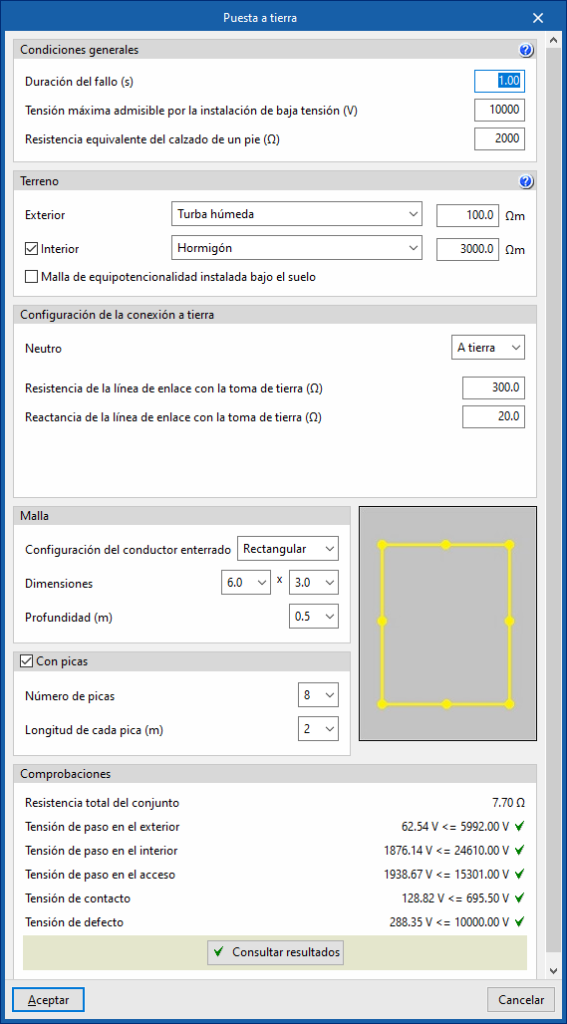

Puesta a tierra
Permite definir y calcular el sistema de puesta a tierra.
Este cálculo está desligado de los elementos de la instalación de puesta a tierra dibujados en el modelo a través de las opciones del bloque "Puesta a tierra", pero permite conocer previamente los elementos necesarios a disponer para cumplir las comprobaciones.
- Condiciones generales
- Duración del fallo (s)
- Tensión máxima admisible por la instalación de baja tensión (V)
- Resistencia equivalente del calzado de un pie (Ω)
- Terreno
- Exterior (Tipo de terreno, Resistividad del terreno)
- Interior (opcional) (Tipo de terreno, Resistividad del terreno)
- Malla de equipotencialidad instalada bajo el suelo (opcional)
- Configuración de la conexión a tierra
- Neutro: Aislado
- Capacidad homopolar de la línea aérea (F/km)
- Longitud total de las líneas aéreas (km)
- Capacidad homopolar de los cables subterráneos (F/km)
- Longitud total de los cables subterráneos (F/km)
- Neutro: A tierra
- Resistencia de la línea de enlace con la toma de tierra (Ω)
- Reactancia de la línea de enlace con la toma de tierra (Ω)
- Neutro: Aislado
- Malla cuadrada
Los parámetros que definen una malla cuadrada son los siguientes:- Malla
- Configuración del conductor enterrado: Cuadrada
- Longitud del lado (m)
- Profundidad (m)
- Con picas (opcional)
- Número de picas
- Separación de cada pica (m)
- Malla
- Malla rectangular
Los parámetros que definen una malla rectangular son los siguientes:- Malla
- Configuración del conductor enterrado: Rectangular
- Dimensiones (m)
- Profundidad (m)
- Con picas (opcional)
- Número de picas
- Separación de cada pica (m)
- Malla
- Malla longitudinal
Los parámetros que definen una malla longitudinal son los siguientes:- Malla
- Configuración del conductor enterrado: Longitudinal
- Profundidad (m)
- Picas
- Número de picas
- Separación de cada pica (m)
- Longitud de cada pica
Este valor está fijado por la selección de los parámetros anteriores.
- Malla
En la parte inferior se muestran las "Comprobaciones" efectuadas sobre el sistema y su estado de cumplimiento o no en función de los parámetros definidos en el panel.
El botón "Consultar resultados" permite acceder a un informe de cálculo del sistema de puesta a tierra, exportarlo e imprimirlo en diferentes formatos.
Ventilación
Permite definir y calcular el sistema de ventilación del centro de transformación.
Si se desea, se puede efectuar este cálculo antes de dibujar elementos en el modelo introduciendo directamente todos los datos. Después de introducir elementos en el modelo, se utiliza la opción "Actualizar resultados" para que el programa recoja sus datos en los campos correspondientes de este panel.
- Evacuación del calor
- Tipo de ventilación (Natural / Forzada)
- Pérdidas de potencia
- Pérdidas de los transformadores en vacío
- Pérdidas de los transformadores en carga
- Pérdidas de los cuadros de BT
- Condiciones de funcionamiento
- Temperatura máxima admisible en el interior del CT
- Temperatura media diaria en el exterior del CT
- Coeficiente de ventilación
- En ventilación natural:
- Diferencia de altura entre los centros de las rejillas
- Superficie ocupada por las rejillas de entrada de aire
- En ventilación forzada:
- Velocidad del aire a través de las rejillas
- Caudal de aire impulsado por el ventilador (Bloquear/Desbloquear)
- Superficie ocupada por las rejillas de entrada de aire (Bloquear/Desbloquear)
En la parte inferior se muestran los "Resultados de cálculo" obtenidos y el estado de cumplimiento o no de cada comprobación en función de los parámetros definidos en el panel.
El botón "Consultar resultados" permite acceder a un informe de cálculo del sistema de ventilación, exportarlo e imprimirlo en diferentes formatos.
Líneas AT/BT
Permite definir y calcular las líneas de alta tensión y de baja tensión del centro de transformación.
Parámetros de cálculo
- Potencia del transformador
- Tensión compuesta de servicio
- Tensión compuesta en el secundario
- Potencia de cortocircuito de la red (MVA)
- Duración del fallo
Pestaña "Línea AT"
En esta pestaña se definen las propiedades de la línea de alta tensión:
- Descripción
- Referencia
- Longitud
- Polaridad
- Cable
La descripción del cable depende de la configuración definida en "Condiciones generales":- Por familia
- Familia
- Fase
- Por propiedades
- Tensión nominal / Material / Aislamiento
- Armado (opcional)
- Cubierta (opcional)
- Fase
- Por familia
- Canalización
- Cables directamente enterrados / Cables en canalizaciones entubadas
- Temperatura del terreno (ºC)
- Corrección por resistividad térmica
- Corrección por profundidad
- Número de circuitos o cables adicionales
- Separación entre cables
- Cables al aire (en galerías)
- Temperatura del aire (ºC)
- Número de circuitos o cables adicionales
- Disposición
- Número de bandejas
- Cables directamente enterrados / Cables en canalizaciones entubadas

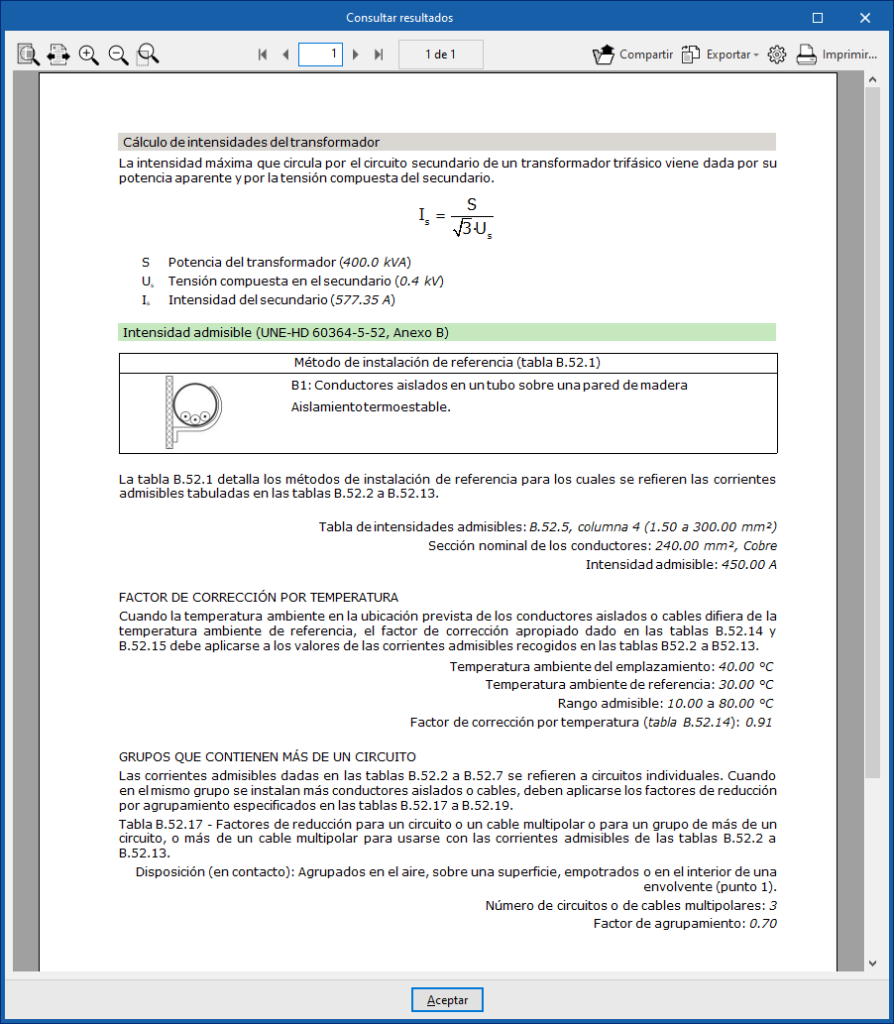

En la parte inferior se muestran los "Resultados de cálculo" obtenidos y el estado de cumplimiento o no de cada comprobación en función de los parámetros definidos en el panel.
El botón "Consultar resultados" permite acceder a un informe de cálculo de la línea de alta tensión, exportarlo e imprimirlo en diferentes formatos.
Pestaña "Línea BT"
En esta pestaña se definen las propiedades de la línea de baja tensión:
- Descripción
- Referencia
- Longitud
- Polaridad
- Conductor
Permite indicar si la selección del cable se realiza con los datos de la biblioteca de la opción "Cables IEC" o con los productos de fabricante cargados mediante la opción "Catálogos".- Cable (IEC)
- Fabricante (IEC)
- Cable
La descripción del cable depende de la configuración definida en "Condiciones generales":- Por familia
- Cable (IEC)
- Familia
- Fase
- Neutro
- Protección
- Fabricante (IEC)
- Familia
- Fase
- Neutro
- Protección
- Cable (IEC)
- Por propiedades
- Tensión nominal / Material / Aislamiento
- Armado (opcional)
- Cubierta (opcional)
- Clase de reacción al fuego / Opacidad de los humos / Caída de gotas durante la combustión / Acidez de los gases emitidos
- Fase
- Neutro
- Protección
- Por familia
- Canalización
- Instalación interior o receptora
- Instalación exterior o de distribución
En la parte inferior se muestran los "Resultados de cálculo" obtenidos y el estado de cumplimiento o no de cada comprobación en función de los parámetros definidos en el panel.
El botón "Consultar resultados" permite acceder a un informe de cálculo de la línea de baja tensión, exportarlo e imprimirlo en diferentes formatos.
Sistemas contra incendios
Permite definir y comprobar los sistemas contra incendios del centro de transformación.
- Parámetros de la instalación
- Integrado en edificio de uso pública concurrencia (opcional)
- Con foso de recogida del dieléctrico (opcional)
- Con sistema fijo de extinción automática (opcional)
- Con sistema de alarma (opcional)
El botón "Consultar resultados" permite acceder a un informe de cálculo de los sistemas contra incendios, exportarlo e imprimirlo en diferentes formatos.
Diseño de la obra civil del recinto
En el bloque "Recinto (obra civil)" de la barra de herramientas superior se incluyen las opciones para realizar el diseño de la obra civil del recinto y situar en planta los elementos constructivos que configuran el centro de transformación. Los elementos disponibles son los siguientes:
Muros y cerramientos
Permite dibujar el contorno del muro o cerramiento del recinto del centro de transformación. Se introduce el siguiente parámetro:
- Espesor
La introducción en planta de los muros y cerramientos puede apoyarse en la geometría del contorno del recinto importado a partir del modelo BIM.
Puertas de acceso
Permite introducir puertas de acceso sobre un muro o cerramiento previamente definido. Se definen los siguientes parámetros:
- Dimensiones
- Anchura, Altura, Altura sobre la rasante
- Rejilla superior (opcional)
- Anchura, Altura, Altura sobre la rasante
- Rejilla inferior (opcional)
- Anchura, Altura, Altura sobre la rasante
A la derecha del panel de edición, se muestra el "Alzado" de la puerta de acceso definida.
Una vez introducidas, el eje y sentido de las puertas pueden ajustarse con las opciones "Cambiar el eje de apertura de las puertas de acceso" y "Cambiar el sentido de apertura de las puertas de acceso" del mismo bloque.
Rejillas de ventilación
Permite introducir rejillas de ventilación sobre un muro o cerramiento previamente definido. Se definen los siguientes parámetros:
- Rejilla superior (opcional)
- Anchura, Altura, Altura sobre la rasante
- Rejilla inferior (opcional)
- Anchura, Altura, Altura sobre la rasante
A la derecha del panel de edición, se muestra el "Alzado" de la rejilla de ventilación definida.
Extintor
Permite introducir extintores. Se definen los siguientes parámetros:
- Altura sobre la rasante
- Distancia del extintor al CT (Bloquear/Desbloquear)
Si este valor se mantiene desbloqueado, se modifica al actualizar los resultados en función de la geometría de los elementos introducidos en el modelo. Si se bloquea, al actualizar resultados se mantiene sin cambiar. - Eficacia
Pilar
Permite introducir pilares. Se definen los siguientes parámetros:
- Tipo de sección (Rectangular / Circular)
- Dimensiones / Diámetro
Pasamuros
Permite introducir pasamuros sobre un muro o cerramiento previamente definido. Se definen los siguientes parámetros:
- Cota desde la rasante
- Diámetro
Ventilador
Permite introducir ventiladores sobre un muro o cerramiento previamente definido. Se definen los siguientes parámetros:
- Diámetro
- Altura sobre la rasante
- Caudal de aire
Introducción de los elementos del sistema eléctrico en el modelo
En el bloque "Sistema eléctrico" de la barra de herramientas superior se incluyen las opciones para introducir y situar en planta los elementos del interior del centro de transformación, incluyendo los componentes del sistema eléctrico. Los elementos disponibles son los siguientes:
Celdas
Permite introducir las celdas de protección de alta tensión. Es posible introducir las celdas de dos formas:
- Añadir una celda nueva
Esta opción permite insertar manualmente una celda a partir de los siguientes parámetros:- Anchura
- Fondo
- Altura
- Número de celda en el unifilar
- Insertar celdas del esquema unifilar
Esta opción permite introducir automáticamente todas las celdas definidas en la opción "Esquema unifilar de las celdas" del bloque "Proyecto".
Cuadro BT / Armario BT
Permite introducir cuadros o armarios de baja tensión. Se definen los siguientes parámetros:
- Altura
- Anchura
- Fondo
- Altura sobre la rasante (en cuadros de baja tensión)
Líneas de conexión
Permite introducir las líneas de conexión entre las celdas y los cuadros o armarios de baja tensión.
Pasillos de servicio
Permite introducir pasillos de servicio del centro de transformación. Se definen los siguientes parámetros:
- Anchura del pasillo
- Tipo de pasillo
- Pasillo de maniobra con elementos de AT a un solo lado
- Pasillo de maniobra con elementos de AT a ambos lados
- Pasillo de inspección con elementos de AT a un solo lado
- Pasillo de inspección con elementos de AT a ambos lados

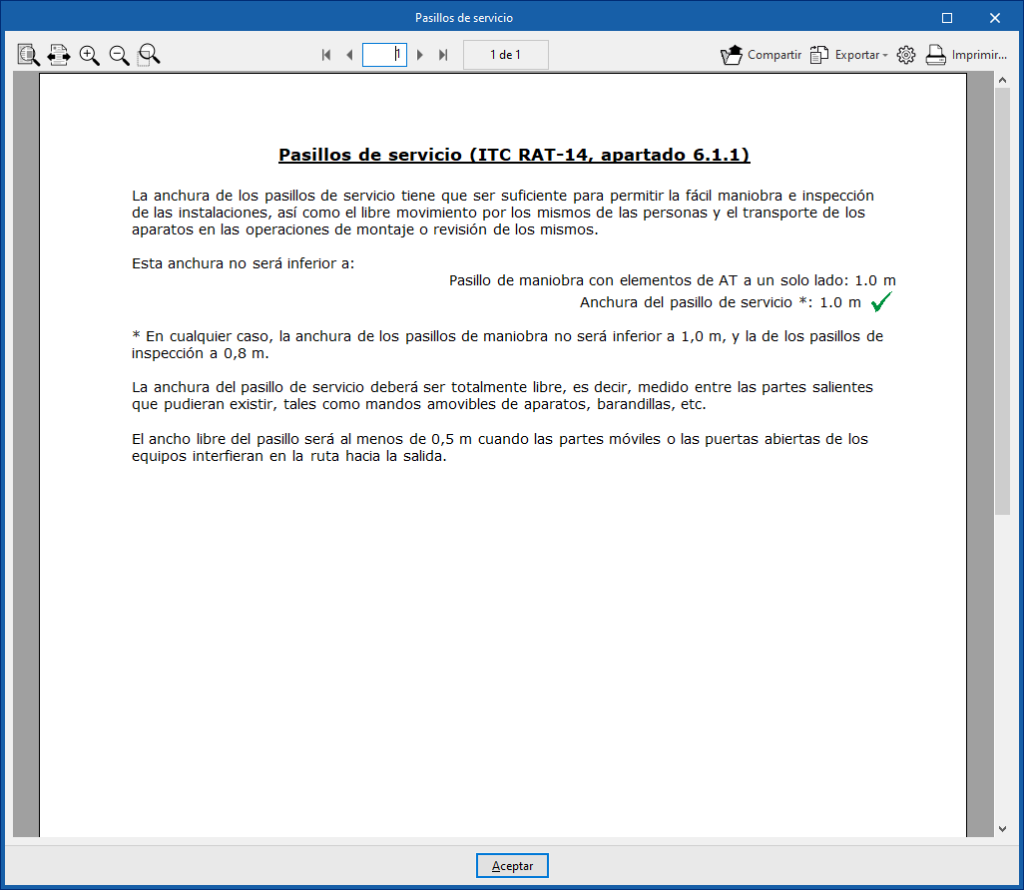

En la parte inferior se muestran los resultados de la "Comprobación" realizada sobre el pasillo y su estado de cumplimiento o no.
El botón "Consultar resultados" permite acceder a un informe de la comprobación realizada, exportarlo e imprimirlo en diferentes formatos.
Rejilla de protección
Permite introducir rejillas de protección para el transformador. Estas rejillas impiden el paso accidental al área donde se ha dispuesto el transformador.
- Altura
Transformadores
Permite definir la geometría e introducir en planta los transformadores del centro. Se definen los siguientes parámetros:
- Anchura
- Longitud
- Altura
Representación del sistema de puesta a tierra de la instalación
En el bloque "Puesta a tierra" de la barra de herramientas superior se incluyen las opciones para representar el sistema de puesta a tierra de la instalación. Los elementos disponibles son los siguientes:
Picas
Permite introducir picas o varillas verticales enterradas.
Conductores enterrados
Permite introducir conductores desnudos enterrados.
Mallas de equipotencialidad
Permite introducir mallas de equipotencialidad. Se debe indicar el siguiente parámetro:
- Separación entre conductores de la malla
| Nota: |
|---|
| El sistema de puesta a tierra se puede calcular previamente mediante la opción "Puesta a tierra" del bloque "Proyecto" para conocer los elementos que deben disponerse en la instalación. El cálculo mediante esta opción se encuentra desligado de la representación de los elementos en el modelo, que puede desarrollarse de forma independiente. |
Herramientas de dibujo
En el bloque "Dibujo" de la barra de herramientas superior se incluyen las siguientes herramientas:
Acotación
Permite introducir cotas para los siguientes tipos de plano:
- Plano de planta
- Plano de puesta a tierra
Estos planos están disponibles al utilizar la opción "Planos" del menú "Archivo" o de la barra superior izquierda.
Alzados
Permite definir alzados del centro de transformación introduciendo su "Referencia" y, posteriormente, situándolos en planta y definiendo su orientación.
Los planos de alzado generados están disponibles al utilizar la opción "Planos" del menú "Archivo" o de la barra superior izquierda.
Plano del emplazamiento
Permite cargar una plantilla DXF o DWG con el plano del emplazamiento y disponer el centro de transformación definido en el programa sobre el mismo, además de girarlo para ajustar su posición.
El plano de emplazamiento estará también disponible al utilizar la opción "Planos" del menú "Archivo" o de la barra superior izquierda.

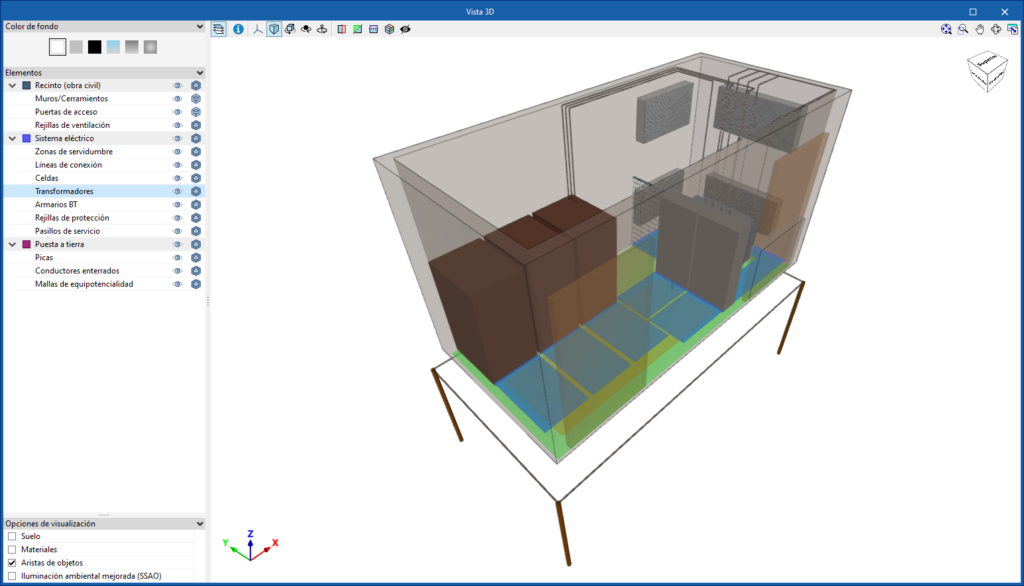

Vista 3D
Genera una vista 3D de los elementos introducidos en el modelo.
De este modo se dispone de la información necesaria para trabajar con magnitudes reales, y se puede visualizar de una manera más clara la distribución de elementos en el proyecto.
Modelo integrado
Genera una vista 3D conjunta de los elementos introducidos en CYPELEC CT y de los elementos leídos del modelo BIM, en el caso de que el fichero se haya vinculado con un proyecto de BIMserver.center.
Herramientas de edición
En el bloque "Edición" de la barra de herramientas superior se incluyen las opciones para editar los elementos introducidos en el modelo:
Las opciones disponibles son las siguientes:
 | Editar | Edita las propiedades paramétricas del elemento seleccionado en el modelo. |
 | Borrar | Borra un elemento introducido previamente. |
 | Mover | Mueve un elemento o un nudo de un elemento. |
 | Girar | Gira un elemento en planta. |
Cálculo y comprobaciones realizadas
Cálculos previos
El programa permite realizar una serie de cálculos a través de paneles autocalculables que permiten comenzar a trabajar sin necesidad de dibujar la instalación desde el inicio. De este modo, es posible establecer los parámetros de cálculo necesarios para obtener un predimensionamiento de la instalación, y posteriormente decidir si mantener o actualizar los resultados con los parámetros definidos sobre el plano.
Los paneles de cálculo que ofrece el programa son los siguientes:
Ventilación
Desde la opción "Ventilación" del bloque "Proyecto" se puede realizar el cálculo de la ventilación necesaria para evacuar el calor disipado en el interior del centro de transformación.
A partir de los datos de potencia disipada por los dispositivos de la instalación, el programa evalúa la sección mínima necesaria para las rejillas de ventilación. Para ello, se considera el factor de forma de las rejillas, la diferencia de alturas entre rejillas de entrada y salida de aire, y la diferencia de temperaturas entre el interior y el exterior.
Puesta a tierra
Desde la opción "Puesta a tierra" del bloque "Proyecto" se puede realizar el cálculo de la puesta a tierra de la instalación.
El sistema de puesta a tierra se calcula según lo dispuesto en la ITC-RAT-13. Esta instrucción viene recogida en el método descrito por UNESA en su documento "Método de cálculo y proyecto de instalaciones de puesta a tierra para centros de transformación de tercera categoría".
Líneas AT/BT
Desde la opción "Líneas AT/BT" del bloque "Proyecto" se puede realizar el cálculo de las líneas de alta tensión y de baja tensión de la instalación.
Incluye las comprobaciones de intensidad máxima permanente e intensidad de cortocircuito máxima admisible en los conductores de AT según ITC-LAT 06 y de intensidad máxima admisible en los conductores de BT según UNE-HD 60364-5-52, Anexo B.
El programa dispone también de una utilidad en el mismo panel para "Dimensionar la sección del cable" automáticamente para que cumpla estas comprobaciones.
Herramientas del bloque "Cálculo"
Si se ha dibujado el modelo, se pueden utilizar las siguientes herramientas disponibles en el bloque "Cálculo" de la barra de herramientas superior:
Actualizar resultados
Permite actualizar los resultados de los diferentes cálculos realizados por el programa incorporando los parámetros de los elementos tal y como se han introducido en el modelo.
Mostrar/Ocultar resultados
Muestra u oculta un sistema de incidencias o avisos que informan de los problemas encontrados durante el cálculo para que puedan subsanarse.
Salida de resultados
La salida de resultados del sistema ofrece una completa memoria de cálculo, los planos del edificio y el esquema de protecciones.
Listados de la obra
El programa permite imprimir directamente los siguientes listados de la obra o generar ficheros HTML, PDF, TXT, RTF o DOCX con su contenido.
Los listados se obtienen mediante la opción "Listados" del menú "Archivo" o de la barra de herramientas superior.
- Proyecto
Genera el proyecto del centro de transformación con los siguientes apartados. Incluye el anejo de cálculo de las líneas de alta y baja tensión, la toma de tierra y la ventilación:- Memoria
- Pliego de condiciones técnicas
- Reglamento de servicio
- Normas de prevención de riesgos laborales y de protección del medio ambiente
- Anejo de cálculo
- Cuadro de materiales
Muestra el cuadro de materiales con la medición de los elementos dispuestos en la instalación, como las rejillas de ventilación y de protección, las puertas de acceso, los armarios y cuadros de baja tensión, los elementos del sistema de puesta a tierra, los transformadores, las celdas y los extintores.
Listados específicos de resultados
Además de la memoria completa, el programa permite consultar en pantalla, imprimir directamente o exportar a diferentes ficheros los resultados de cálculos específicos ofrecidos en los siguientes paneles:
- Resultados de cálculo de la ventilación
Se accede a ellos desde la opción "Ventilación" del bloque "Proyecto". - Resultados de cálculo del sistema de puesta a tierra

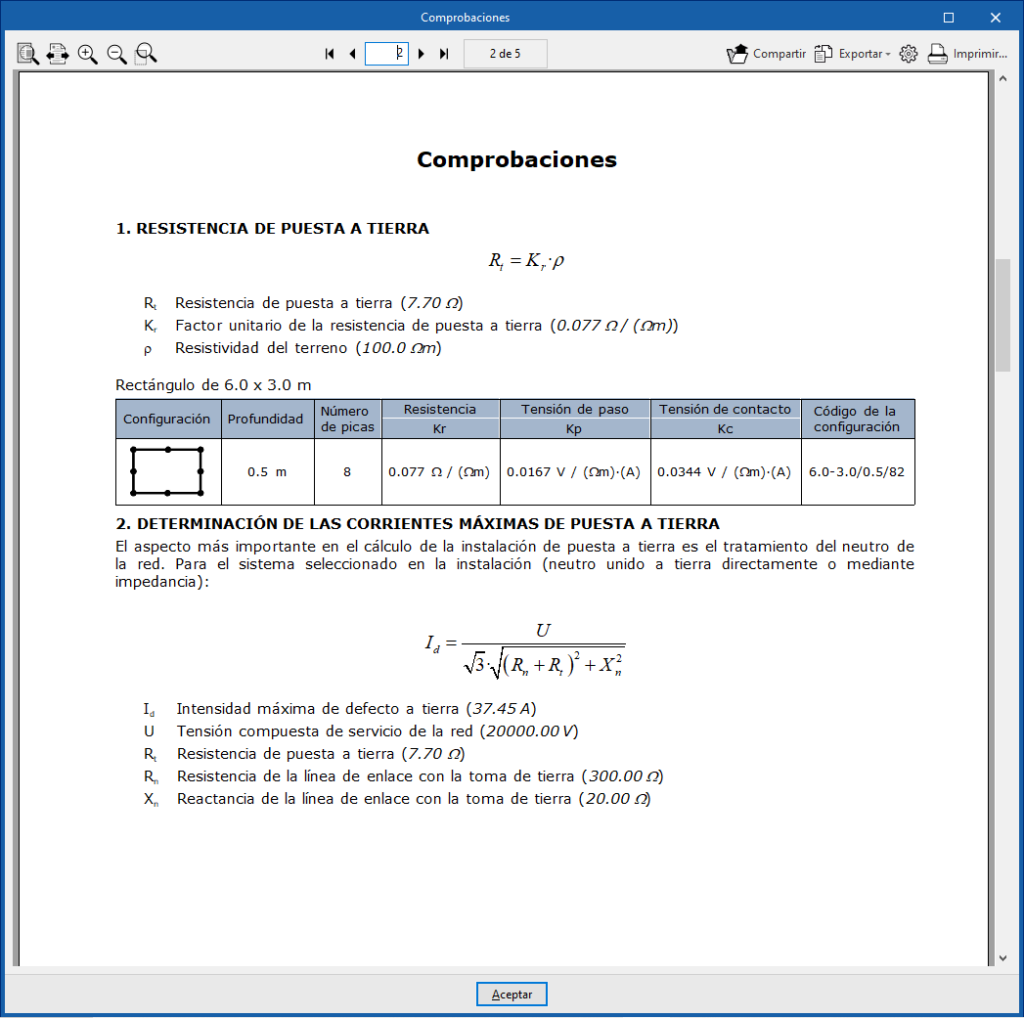

Se accede a ellos desde la opción "Puesta a tierra" del bloque "Proyecto". - Resultados de cálculo de las líneas de alta y de baja tensión
Se accede a ellos desde la opción "Líneas AT/BT" del bloque "Proyecto". - Resultados de cálculo de los sistemas contra incendios
Se accede a ellos desde la opción "Sistemas contra incendios" del bloque "Proyecto". - Comprobación de los pasillos de servicio
Se accede desde la opción "Pasillos de servicio" del bloque "Sistema eléctrico".
Planos en formato DWG, DXF o PDF
El programa permite imprimir los planos de la obra en cualquier periférico gráfico que se tenga configurado en el ordenador, o bien crear ficheros DWG, DXF o PDF.
Entre los tipos de planos que se pueden generar se encuentran los siguientes:
- Plano de planta
Muestra el plano de planta de los elementos que componen el centro de transformación. Es posible realizar una "Selección de elementos" para incluir en el plano. Incluye las cotas introducidas para el mismo insertadas desde la opción "Acotación" del bloque "Dibujo". - Plano de puesta a tierra
Muestra el plano de los elementos que componen el sistema de puesta a tierra. Es posible realizar una "Selección de elementos" a incluir en el plano. Incluye las cotas introducidas para el mismo insertadas desde la opción "Acotación" del bloque "Dibujo". - Plano de alzado
Muestra los planos de los alzados generados con la opción "Alzados" del bloque "Dibujo". - Esquema unifilar de las celdas
Muestra el esquema unifilar de las celdas de protección de alta tensión generado desde la opción "Esquema unifilar de las celdas" del bloque "Proyecto". - Detalles constructivos
Genera los detalles constructivos del centro de transformación. Se puede incorporar el "Detalle de la excavación".
En todos los planos es posible configurar la "Escala", definir su "Referencia" y añadir otros "Detalles" incorporados libremente por el usuario.
Los planos se pueden obtener mediante la opción "Planos" del menú "Archivo" o de la barra de herramientas superior.
Presupuesto en formato BC3
Al acceder a "Exportar" y, después, a "Exportar en formato BC3", en el menú "Archivo" o de la barra de herramientas superior, el programa permite obtener el presupuesto de la instalación en formato FIEBDC-3 (BC3).
Archivo GLTF compatible con BIMserver.center
Al realizar una exportación del proyecto a la plataforma BIMserver.center, se exporta automáticamente un modelo 3D en formato GLTF para la integración del modelo de la instalación en el proyecto Open BIM, y permite su visualización:
- en la plataforma online;
- en la aplicación de BIMserver.center para iOS y Android;
- en realidad virtual y en realidad aumentada;
- en otros programas de CYPE.
Integración en la plataforma BIMserver.center
Muchos de los programas de CYPE están conectados a la plataforma BIMserver.center y permiten el trabajo colaborativo a través del intercambio de archivos en formatos basados en estándares abiertos.
Cabe recordar que para trabajar en BIMserver.center el usuario puede registrarse gratuitamente en la plataforma y crear un perfil.
Cuando se accede a un programa conectado a la plataforma, este es capaz de establecer la conexión con un proyecto en BIMserver.center. De esta forma, los archivos de los proyectos desarrollados colaborativamente en BIMserver.center se mantienen actualizados.
| Más información: |
|---|
| Todos los detalles relacionados con la utilización de los programas de CYPE a través de la plataforma BIMserver.center pueden consultarse en este enlace. |
Opciones disponibles en CYPELEC CT

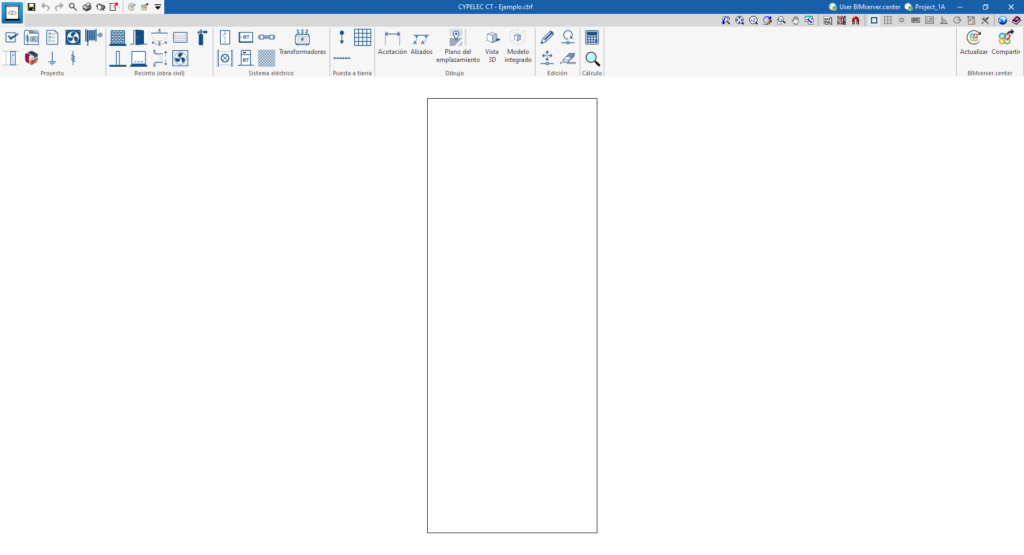

En el bloque “BIMserver.center" de la barra de herramientas principal se encuentran las funcionalidades necesarias para utilizar el programa junto a otras herramientas de BIMserver.center:
Actualizar
Actualiza la información contenida en los modelos importados previamente al proyecto o importa nuevos modelos si se desea.
En el proceso de actualización, al igual que en el proceso de creación de una obra nueva, es posible definir el tipo de centro de transformación, y realizar la lectura de los espacios del modelo BIM y seleccionar un recinto como emplazamiento del centro de transformación.
De esta forma, el programa genera el contorno del recinto o lo actualiza en función de los últimos cambios.
Compartir
Exporta la información de la instalación desarrollada con el programa a BIMserver.center para compartirla con otros usuarios.
Durante el proceso de exportación se puede definir la información relacionada con el archivo IFC a exportar:
- Nombre
- Descripción
Licencias y módulos relacionados
Los programas de CYPE se activan mediante licencias electrónicas que pueden contener uno o varios módulos. La lista de módulos compatibles con cada programa puede variar en función del producto adquirido y del tipo de licencia.
Para consultar la lista de módulos compatibles con este programa, se puede acceder a "Módulos de los programas de CYPE".
Es importante tener en cuenta que la lista de módulos disponibles en la licencia dependerá del producto adquirido.
