CYPEPLUMBING

La interfaz de la solapa "Sanitary Systems" del programa CYPEPLUMBING presenta tres pestañas en la parte superior con entornos de trabajo diferenciados: "Instalación", "Esquemas" y "Presupuesto". Estos entornos son similares a los de otras herramientas de CYPE y cuentan con un sistema de ventanas anclables que pueden personalizarse para adaptar el espacio de trabajo a las necesidades de proyecto.

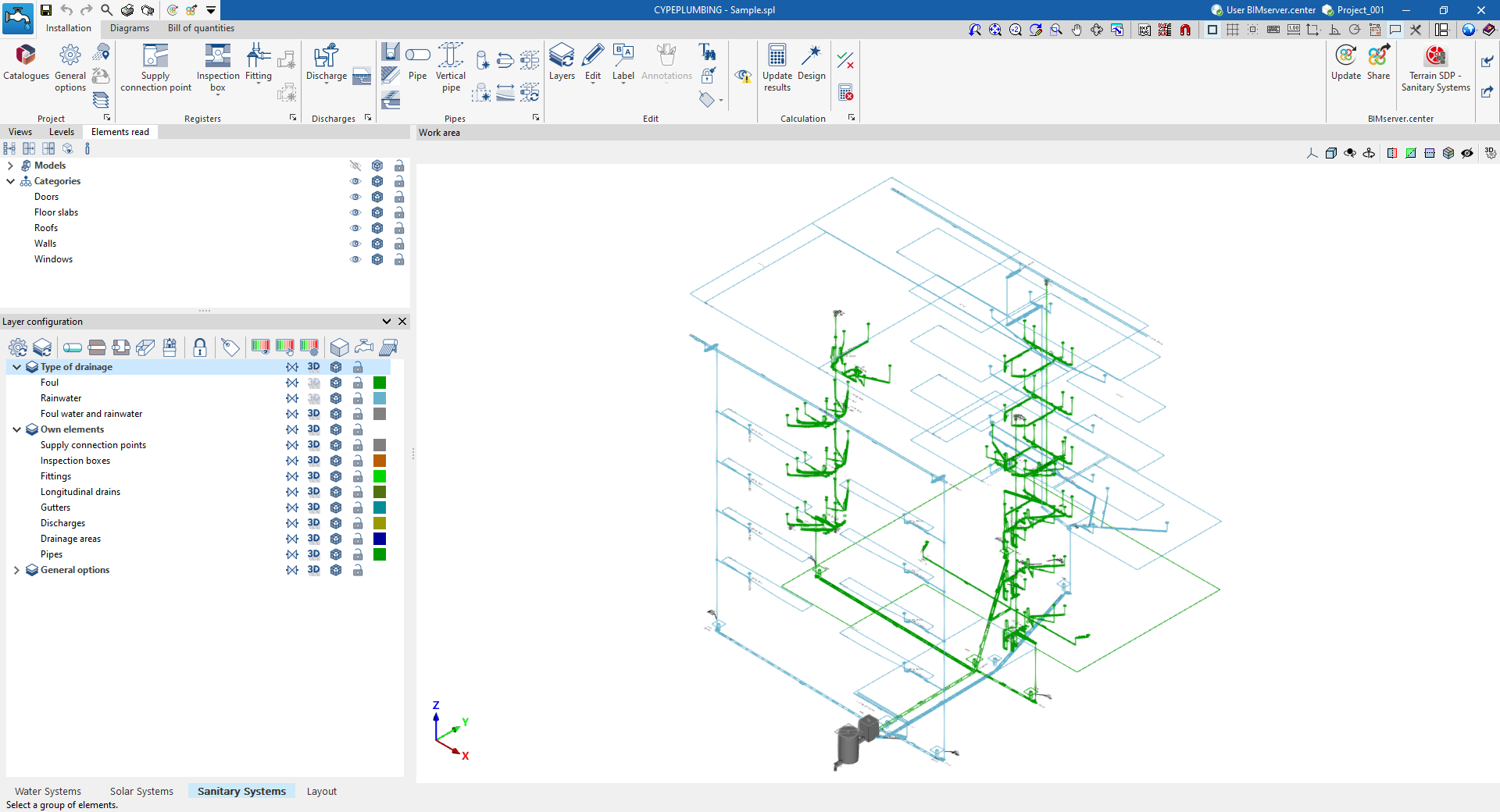

Pestaña "Instalación"

La pestaña "Instalación" presenta un entorno de trabajo que permite realizar el diseño de la instalación de evacuación de aguas, tanto en una vista 3D como en cualquier tipo de vista 2D (como planos de planta y alzados). De esta manera, se pueden introducir los elementos de la instalación utilizando la vista más adecuada en cada momento.

Esta pestaña muestra:

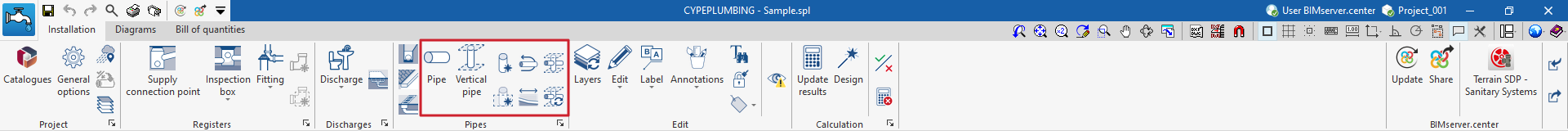

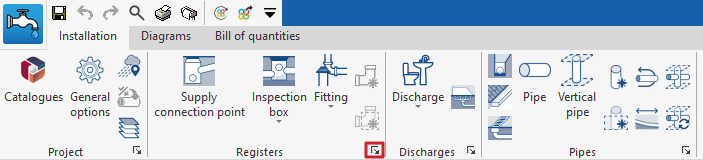

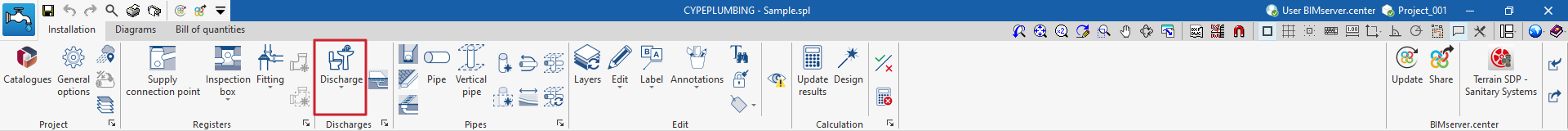

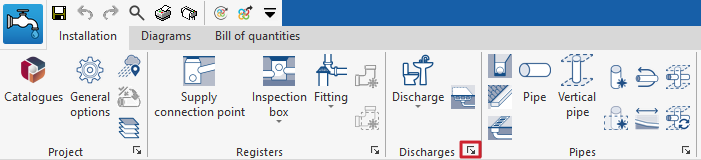

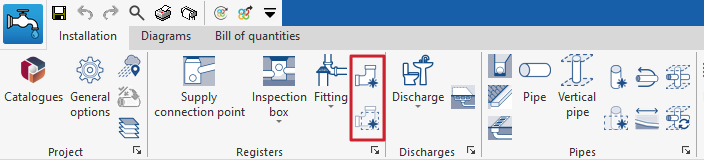

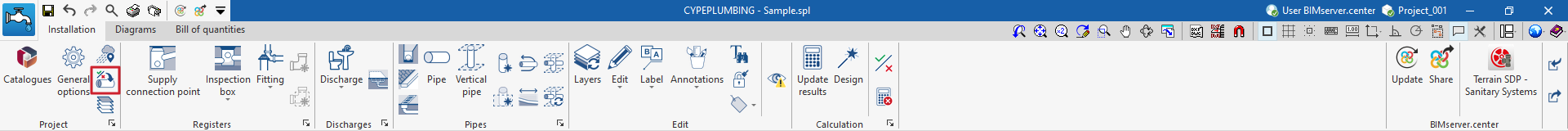

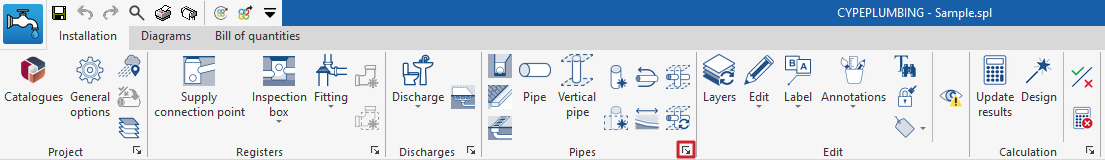

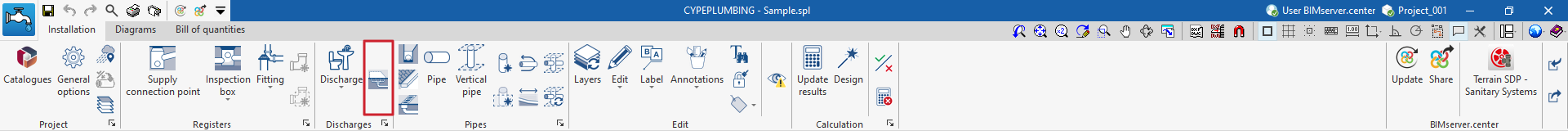

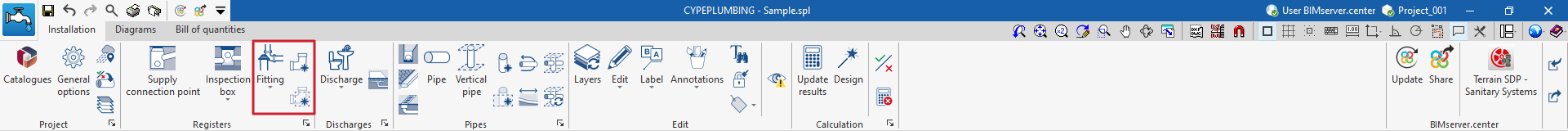

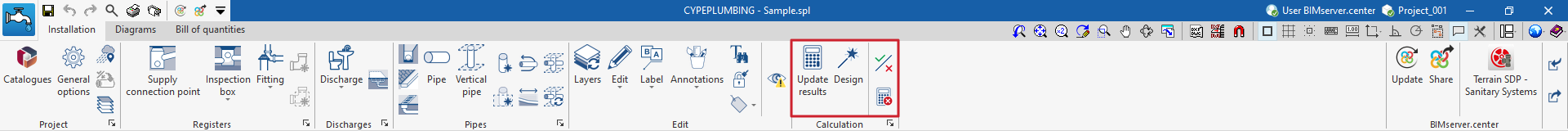

• Una barra de herramientas superior en la que se encuentran las herramientas para gestionar los catálogos y las opciones del proyecto; introducir y editar los elementos de la instalación de evacuación de aguas (puntos de acometida, arquetas, accesorios, descargas, áreas de drenaje, tuberías, tuberías drenantes, canalones y sumideros longitudinales); y realizar el cálculo, la comprobación y el dimensionamiento de la instalación.
• El área de trabajo, a la derecha de la pantalla, donde se introducen, editan y visualizan los elementos mencionados.
• En el lateral izquierdo, varios paneles con herramientas para definir las vistas y los niveles del proyecto, gestionar la visibilidad de los elementos leídos y configurar las capas y las opciones de captura.

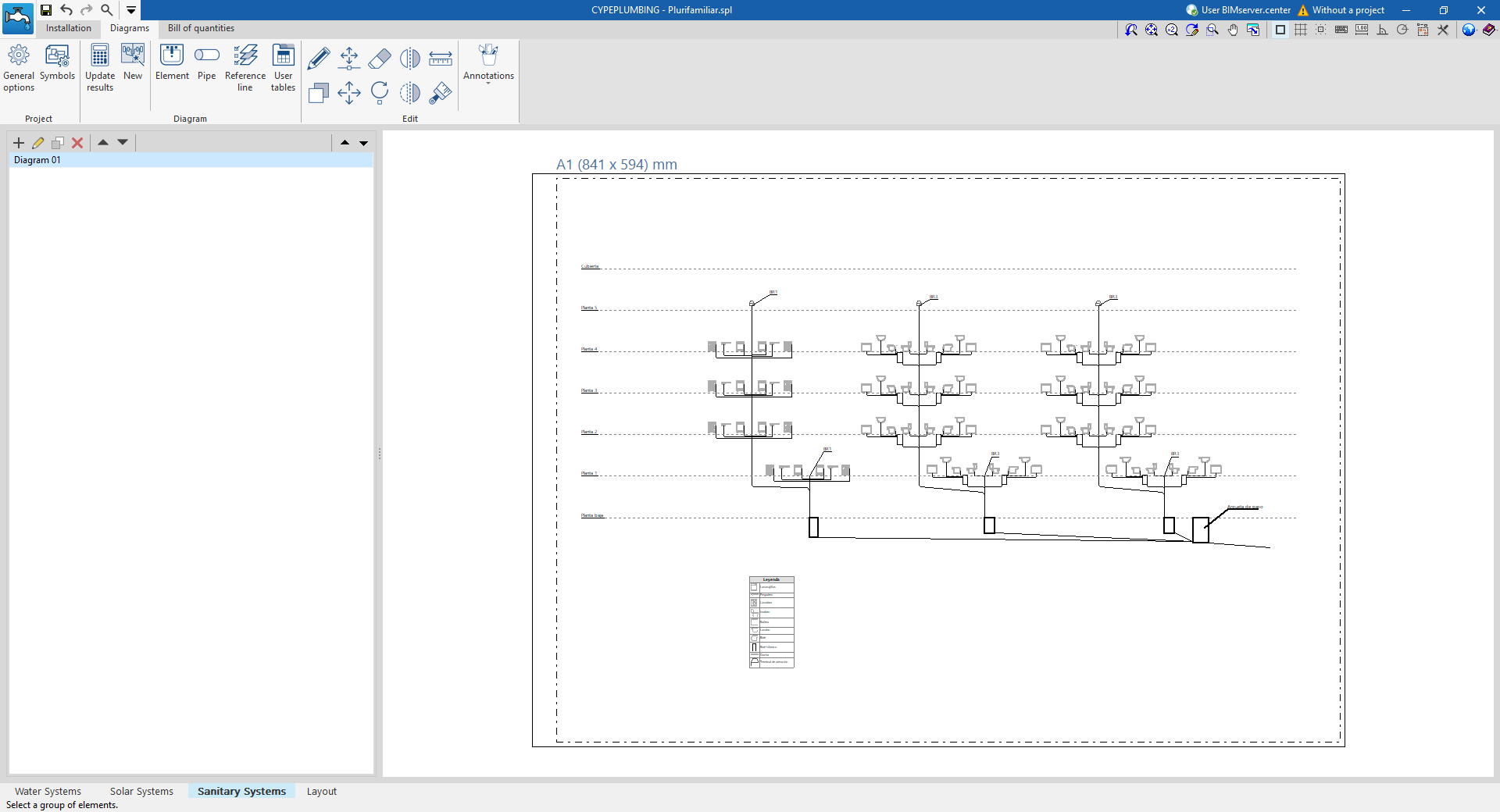

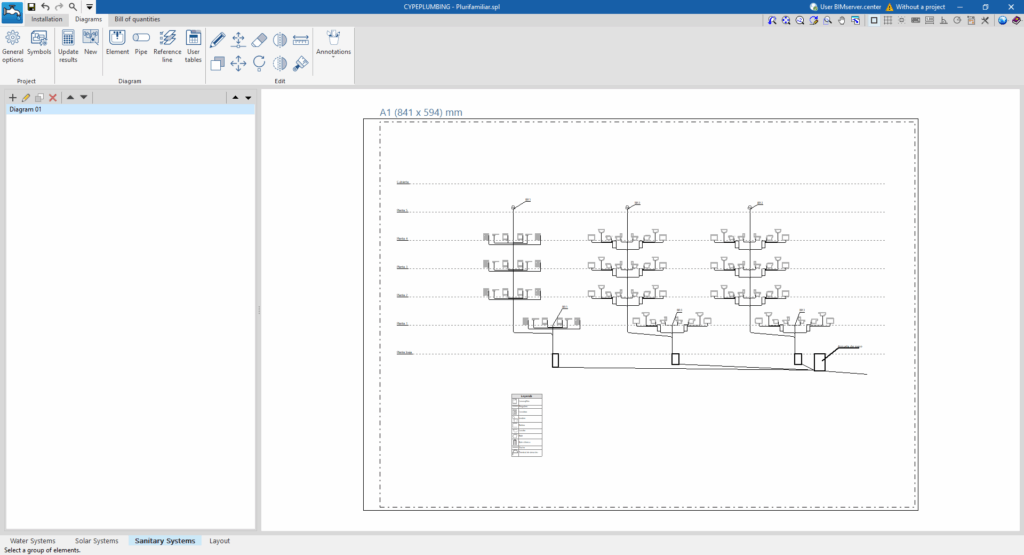

Pestaña "Esquemas"

La pestaña "Esquemas" presenta un entorno de trabajo que permite generar los esquemas de la instalación de evacuación de aguas y componerlos sobre láminas de los formatos deseados.

Esta pestaña muestra:

• Una barra de herramientas superior en la que se encuentran las herramientas para generar los esquemas de la instalación de evacuación de aguas; introducir y editar los elementos que los conforman; y ajustar y configurar las opciones generales y la simbología.
• El espacio de trabajo, a la derecha de la pantalla, donde se introducen, editan y visualizan los esquemas de la instalación.
• En el lateral izquierdo, un panel de navegación entre los diferentes esquemas creados, que se componen sobre láminas de formato y escala editables.

Pestaña "Presupuesto"

Por otro lado, la pestaña "Presupuesto" permite gestionar la medición y el presupuesto de las instalaciones de evacuación de aguas, y muestra:

• Una barra de herramientas superior en la que se encuentran las herramientas para la creación y edición del presupuesto, así como las de gestión y creación de listados.
• Una ventana gráfica con su propia barra de herramientas, situada en el lateral derecho, en la que es posible visualizar los distintos elementos de la obra.
• Una zona específica para la estructuración del presupuesto, en el lateral izquierdo.

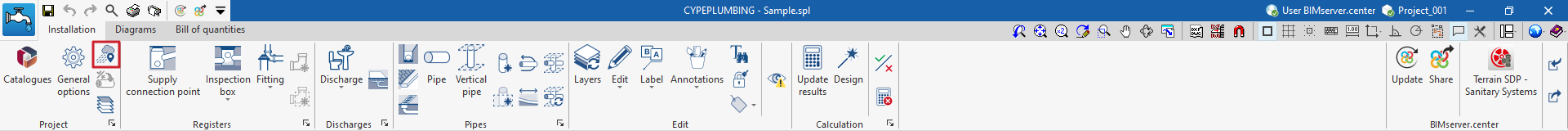

• Opciones de cálculo
• Comprobaciones generales
• Opciones de representación
• Configuración de listados
• Unidades

Si se utiliza la opción "Importar configuración", disponible a la derecha del panel "Opciones generales", es posible generar estos datos automáticamente para diferentes normativas nacionales e internacionales. De forma similar, es posible importar los datos de diferentes fabricantes pulsando sobre las opciones que muestran su logo.

El resto de opciones de la columna derecha permite importar y exportar a ficheros en disco la configuración completa del panel "Opciones generales", así como seleccionar un fichero con valores iniciales para la creación de una obra nueva.

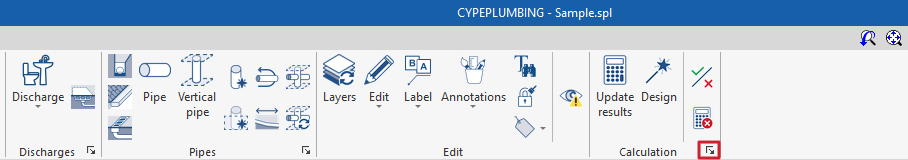

Opciones de cálculo

Permite definir los datos y criterios generales de cálculo de la instalación de evacuación de aguas.

• Métodos de cálculo a utilizar
  • Introducción simplificada (opcional)
    Si se activa esta opción, los paneles de introducción y edición de los elementos de la instalación presentan una apariencia simplificada y no exigen la definición de algunos parámetros por parte del usuario.
  • Dimensionamiento por tablas (opcional)
    Permite activar el dimensionamiento por tablas de la instalación.
    • Valores de las descargas definidos en unidades de desagüe (opcional)
      Si se activa esta opción, el programa permite introducir las unidades de desagüe asociadas a cada descarga desde "Descargas", en el apartado "Opciones de dimensionamiento y comprobaciones a realizar" de las "Opciones generales".
  • Cálculo hidráulico (opcional)
    Permite activar el cálculo hidráulico de la instalación. El botón de ayuda a la derecha permite consultar las expresiones utilizadas. El diámetro de las tuberías horizontales se comprueba con la fórmula de Manning, mientras que el de las tuberías verticales se comprueba con las fórmulas de Dawson y Hunter (para aguas residuales) y de Wyly-Eaton (para aguas pluviales).
• Unidades de desagüe
  • Conversión de unidades de desagüe a caudal
    Permite definir el factor de conversión de unidades de desagüe a unidades de caudal.
• Generación
  • Accesorios (opcional)
    Permite seleccionar el tipo de accesorio que se asignará en las uniones de las tuberías al utilizar las herramientas para la generación automática de accesorios disponibles en el bloque "Accesorios" de la barra de herramientas principal. La biblioteca de accesorios se puede configurar en "Accesorio", en el apartado "Opciones de dimensionamiento y comprobaciones a realizar" de las "Opciones generales".
    • Codo 45º
    • Codo 90º
    • Te 45º
    • Te 90º
  • Tuberías horizontales (opcional)
    Permite seleccionar el tipo de tubería horizontal que el programa asigna a cada tramo de la instalación durante el cálculo, en el caso de que se mantenga desbloqueado el apartado "Referencia de la tubería" en cada tubería horizontal introducida en el modelo. Los tipos de tubería horizontal se pueden crear en "Tuberías horizontales, en el apartado "Opciones de dimensionamiento y comprobaciones a realizar" de las "Opciones generales".
    • Aguas residuales (Descarga, Descargas, Bote sifónico, Registro de limpieza, Bajante, Arqueta, Otros)
    • Aguas pluviales (Descarga, Descargas, Bote sifónico, Registro de limpieza, Bajante, Arqueta, Otros)
• Simultaneidad
  Permite seleccionar y definir el método de cálculo de simultaneidad de la instalación. Si es necesario, es posible especificar un método de simultaneidad diferente para cada tubería definida en "Tuberías horizontales / Tuberías verticales", en el apartado "Opciones de dimensionamiento y comprobaciones a realizar" de las "Opciones generales".
  • Q = K (Σ UD)^1/2
    Permite definir el caudal simultáneo (Q) en función de la suma de unidades de descarga (UD) y del coeficiente K. Este coeficiente puede introducirse en la casilla inmediatamente inferior. El asistente a la derecha permite importar valores por defecto del coeficiente K para diferentes casos de utilización de aparatos sanitarios.
  • Q = K_n Σ Q_i
    Permite definir el caudal simultáneo (Q) en función de la suma de caudales instantáneos (Q_i) y del coeficiente K_n. Este coeficiente depende del número (n) de descargas y su expresión de cálculo adopta diferentes formas, que se muestran y seleccionan en este mismo apartado.
  • Q_c = 7.3497 × Qa^0.5352
    Permite definir el caudal simultáneo o de cálculo (Q_c) en función del caudal acumulado (Q_a).
• Excavaciones
  Permite definir las características geométricas de los perfiles transversales de excavación de los siguientes elementos de la instalación, su referencia y el color de representación. Los perfiles de excavación definidos se pueden seleccionar posteriormente en los tipos de arqueta o de tubería horizontal creados en "Arquetas / Tuberías horizontales", en el apartado "Opciones de dimensionamiento y comprobaciones a realizar" de las "Opciones generales".
  • Arquetas (Referencia, Lecho (B), Distancia lateral (L), Talud horizontal (T1), Talud vertical (T2), Color)
  • Tuberías horizontales (Referencia, Ancho mínimo (A), Lecho (B), Distancia lateral (L), Relleno (R), Talud horizontal (T1), Talud vertical (T2), Color)

Comprobaciones generales

Permite definir las comprobaciones generales de la instalación de evacuación de aguas.

• Comprobaciones generales
  • Colocación en serie de sifones (opcional)
    Comprueba la existencia de sifones dispuestos en serie en la instalación.
  • Altura libre mínima (opcional)
    Comprueba que la instalación respeta la altura libre mínima definida en cada planta.
  • Detección de colisiones (opcional)
    Realiza la detección de colisiones entre elementos solapados de la instalación.
  • Válvulas de aireación (opcional)
    Comprueba la necesidad de introducir válvulas de aireación en la instalación.
• Opciones de dimensionamiento
  Con esta funcionalidad es posible configurar opciones alternativas de dimensionamiento de forma global a todos los elementos de la instalación. Los parámetros activados e introducidos en esta ventana solamente sirven para cambiar los valores de los parámetros que previamente estén activados en cada tipo de elemento definido en el apartado "Opciones de dimensionamiento y comprobaciones a realizar" de las "Opciones generales". Además, una vez definidas, estas opciones no se aplicarán al dimensionamiento de la instalación hasta que el usuario no las asigne mediante el botón "Opciones de dimensionamiento" del bloque "Proyecto" del menú superior de herramientas de la interfaz general.
  • Referencia
  • Descripción
  • Pestaña "Tubería horizontal"
    • Tensión de arrastre mínima (opcional)
    • Velocidad mínima (opcional)
    • Velocidad máxima (opcional)
    • Nivel de llenado mínimo (opcional)
    • Nivel de llenado máximo (opcional)
  • Pestaña "Tubería vertical"
    • Nivel de llenado máximo (opcional)

Opciones de representación

Permite configurar la representación gráfica de los elementos de la instalación de evacuación de aguas.

• Pestaña "Tipo de línea y color"
  Permite modificar el tipo de línea y el color utilizado en la representación gráfica de los diferentes tipos de tuberías.
  • Aguas residuales (Color, Tipo de línea)
  • Aguas negras (Color, Tipo de línea)
  • Aguas grises (Color, Tipo de línea)
  • Aguas pluviales (Color, Tipo de línea)
  • Aguas residuales y pluviales (Color, Tipo de línea)
  • Ventilación (Color, Tipo de línea)
• Pestaña "Etiqueta"
  Permite ajustar la información mostrada en las etiquetas de los diferentes elementos de la instalación de evacuación de aguas y su tamaño de texto.
  • Composición (Punto de acometida, Arqueta, Accesorio, Tubería drenante, Sumidero longitudinal, Canalón, Descarga, Tubería horizontal, Tubería vertical, Área de drenaje)
  • Configuración
    • Tamaño del texto
• Pestaña "Simbología"
  • Punto de acometida (Símbolo), Arqueta (Símbolo), Accesorio (Símbolo), Descarga (Símbolo), Bajante (Símbolo)
    Permite seleccionar el símbolo utilizado en la representación gráfica de los elementos de la instalación de evacuación de aguas entre los símbolos genéricos disponibles o entre los símbolos personalizados creados previamente.
  • Personalizado
    Permite crear símbolos personalizados mediante un editor de dibujo o importar los símbolos contenidos en ficheros DXF, DWG o DWF guardados en disco.

Configuración de listados

Permite configurar la información que aparece en los listados de la instalación de evacuación de aguas.

• Resultados
  Configura la información que aparece en el listado de resultados.
  • Red de aguas residuales
    • Por red (opcional)
    • Por planta (opcional)
    • Por criterio (opcional)
    • Tramo maestro (opcional)
  • Red de aguas pluviales
    • Por red (opcional)
    • Por planta (opcional)
    • Por criterio (opcional)
    • Tramo maestro (opcional)
• Comprobaciones
  Configura la información que aparece en el listado de comprobaciones.
  • Red de aguas residuales
    • Tramo maestro (opcional)
    • No cumple (opcional)
  • Red de aguas pluviales
    • Tramo maestro (opcional)
    • No cumple (opcional)

Unidades

Permite configurar las unidades, la etiqueta y el número de decimales de cada una de las magnitudes relacionadas con la instalación de evacuación de aguas:

• Magnitudes básicas (Tiempo, Longitud, Espesor, Diámetro, Área, Volumen, Volumen por unidad de longitud, Pendiente)
• Magnitudes generales (Velocidad, Intensidad pluviométrica, Caudal de agua, Caudal de aire, Caudal por unidad de superficie, Presión, Tensión, Presión por unidad de longitud)

Si se utiliza la opción "Importar uno de los sistemas de unidades predefinidos", disponible a la derecha del panel, es posible importar uno de los siguientes sistemas de unidades:

• Sistema Internacional
  Permite importar las unidades del Sistema Internacional.
• Sistema I-P
  Permite importar las unidades del sistema I-P (Inch-Pound) o sistema imperial.

• Catálogo de bombas de presión
• Catálogo de separadores de grasas y de hidrocarburos y de sistemas de bio-filtración
• Arquetas
• Catálogo de accesorios
• Catálogo de sumideros
• Catálogo de tuberías drenantes
• Catálogo de canalones
• Catálogo de sumideros longitudinales
• Catálogo de tuberías

Si se utiliza la opción "Importar configuración", disponible a la derecha del panel "Opciones generales", es posible generar estos datos automáticamente para diferentes normativas nacionales e internacionales. De forma similar, es posible importar los datos de diferentes fabricantes pulsando sobre las opciones que muestran su logo.

El resto de opciones de la columna derecha permiten importar y exportar a ficheros en disco la configuración completa del panel "Opciones generales", así como seleccionar un fichero con valores iniciales para la creación de una obra nueva.

Catálogo de bombas de presión

Permite definir el catálogo de bombas de presión. La disposición posterior en el modelo de arquetas de bombeo se realiza mediante las opciones de introducción de arquetas en el bloque "Registros" de la interfaz general del programa. Para que el programa permita seleccionar uno de los catálogos de bombas de presión creados al introducir una arqueta determinada, debe utilizarse un tipo de arqueta con la opción "Bomba de presión" activada, a la que se accede a través de "Arquetas", en el apartado "Opciones de dimensionamiento y comprobaciones a realizar" de las "Opciones generales".

Al definir los catálogos de bombas de presión en este apartado es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del catálogo de bombas de presión.
• Descripción
  Descripción del catálogo de bombas de presión.
• Curva caudal/presión
  Permite definir las curvas caudal/presión disponibles en el catálogo de bombas de presión añadiendo entradas en la tabla.
  • Referencia
    Referencia de la curva.
  • Tipo de curva
    • Punto medio
      Permite introducir los valores que definen el punto medio de la curva caudal/presión y muestra una gráfica con la curva asociada.
      • Caudal
      • Presión
    • Por puntos
      Permite introducir pares de puntos caudal/presión y muestra una gráfica con la curva asociada.
      • Caudal
      • Presión
  • Dimensiones (opcional)
    Permite definir las dimensiones de la bomba de presión.
    • Rectangular (Longitud, Anchura, Profundidad)
    • Circular (Diámetro, Profundidad)

Catálogo de separadores de grasas y de hidrocarburos y de sistemas de bio-filtración

Permite definir el catálogo de separadores de grasas y de hidrocarburos y de sistemas de bio-filtración. La disposición posterior en el modelo de arquetas separadoras de grasas se realiza mediante las opciones de introducción de arquetas en el bloque "Registros" de la interfaz general del programa. Para que el programa permita seleccionar uno de los catálogos de separadores de grasas y de hidrocarburos y de sistemas de bio-filtración creados al introducir una arqueta determinada, debe utilizarse un tipo de arqueta con la opción "Separador de grasas" activada en "Arquetas", en el apartado "Opciones de dimensionamiento y comprobaciones a realizar" de las "Opciones generales".

Al definir los catálogos de separadores de grasas y de hidrocarburos y de sistemas de bio-filtración en este apartado es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del catálogo de separadores de grasas y de hidrocarburos y de sistemas de bio-filtración.
• Descripción
  Descripción del catálogo de separadores de grasas y de hidrocarburos y de sistemas de bio-filtración.
• Tipo (Rectangular / Circular)
  Permite definir la referencia, las dimensiones y el caudal de cada separador de grasas y de hidrocarburos o de cada sistema de bio-filtración añadiendo entradas en la tabla, tras indicar si son rectangulares o circulares.
  • Rectangular
    • Referencia, Anchura, Longitud, Altura, Caudal
  • Circular
    • Referencia, Diámetro, Altura, Caudal

Arquetas

Permite definir las arquetas de los sistemas colectores de fabricante. La selección y disposición posterior de estos elementos en el modelo se puede realizar mediante las opciones de introducción de sistemas colectores en el bloque "Registros" de la interfaz general del programa.

Para poder definir las arquetas en este apartado es necesario descargar previamente el catálogo del sistema colector tras iniciar sesión en Open BIM Database. Después, al crear una arqueta en este apartado es necesario indicar los siguientes parámetros:

• Referencia
  Referencia de la arqueta.
• Características generales
  • Descripción
  • Tipo de drenaje (Aguas residuales / Aguas negras / Aguas grises / Aguas pluviales / Aguas residuales y pluviales)
• Representación gráfica
  • Color (opcional)
  • Símbolo (opcional)
• Características dimensionales
  Permite definir las características dimensionales de cada pieza seleccionando un modelo entre los disponibles.
  • Tapa
  • Sifón (opcional)
  • Adaptador (opcional)
  • Junta (opcional)
  • Cuerpo
  • Tapón base (opcional)

Catálogo de accesorios

Permite definir el catálogo de materiales correspondientes a los accesorios. Los materiales aquí definidos se pueden asignar a los accesorios creados a partir de "Accesorios", en el apartado "Opciones de dimensionamiento y comprobaciones a realizar" de las "Opciones generales". La disposición posterior en el modelo de estos elementos se realiza mediante las opciones de introducción de accesorios en el bloque "Registros" de la interfaz general del programa.

Al definir los accesorios en este apartado es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del material o equipo.
• Características generales
  • Descripción
    Descripción del material o equipo.
• Características técnicas
  Permite introducir las características técnicas de cada accesorio de la serie añadiendo entradas en la tabla.
  • Referencia
  • Diámetro exterior
  • Diámetro interior
  • Caudal de aire (opcional)
    Caudal de aire admisible para las válvulas de aireación.

Catálogo de sumideros

Permite definir el catálogo de materiales correspondientes a los sumideros. Los materiales aquí definidos se pueden asignar a los sumideros creados en "Descargas", en el apartado "Opciones de dimensionamiento y comprobaciones a realizar" de las "Opciones generales", activando las casillas "Sumidero" y "Material". La disposición posterior en el modelo de estos elementos se realiza mediante las opciones del bloque "Descargas" de la interfaz general del programa.

Al definir los sumideros en este apartado es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del material o equipo.
• Descripción
  Descripción del material o equipo.
• Características
  El programa permite introducir las características de cada sumidero de la serie añadiendo entradas en la tabla.
  • Referencia
  • Anchura
  • Altura

Catálogo de tuberías drenantes

Permite definir el catálogo de materiales correspondientes a las tuberías drenantes. Los materiales aquí definidos se pueden asignar a las tuberías drenantes creadas en "Tuberías drenantes", en el apartado "Opciones de dimensionamiento y comprobaciones a realizar" de las "Opciones generales". La disposición posterior en el modelo de estos elementos se realiza mediante la opción "Tubería drenante" del bloque "Tuberías" de la interfaz general del programa.

Al definir las tuberías drenantes en este apartado es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del material o equipo.
• Descripción
  Descripción del material o equipo.
• Coeficiente de Manning
  Coeficiente utilizado en la formulación de Manning.
• Características
  El programa permite introducir las características de cada tubería drenante de la serie añadiendo entradas en la tabla.
  • Referencia
  • Diámetro nominal
  • Diámetro exterior
  • Espesor

Catálogo de canalones

Permite definir el catálogo de materiales correspondientes a los canalones. Los materiales aquí definidos se pueden asignar a los canalones creados en "Canalones", en el apartado "Opciones de dimensionamiento y comprobaciones a realizar" de las "Opciones generales". La disposición posterior en el modelo de estos elementos se realiza mediante la opción "Canalón" del bloque "Tuberías" de la interfaz general del programa.

Al definir los canalones en este apartado es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del material o equipo.
• Descripción
  Descripción del material o equipo.
• Coeficiente de Manning
  Coeficiente utilizado en la formulación de Manning.
• Características
  El programa permite introducir las características de cada canalón de la serie añadiendo entradas en la tabla.
  • Referencia
  • Diámetro nominal
  • Diámetro exterior
  • Espesor

Catálogo de sumideros longitudinales

Permite definir el catálogo de materiales correspondientes a los sumideros longitudinales. La selección y disposición posterior en el modelo de estos elementos se realiza mediante la opción "Sumidero longitudinal" del bloque "Tuberías" de la interfaz general del programa.

Al definir los sumideros longitudinales en este apartado es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del material o equipo.
• Descripción
  Descripción del material o equipo.
• Características
  El programa permite introducir las características de cada sumidero longitudinal de la serie añadiendo entradas en la tabla.
  • Referencia
  • Anchura
  • Altura

Catálogo de tuberías

Permite definir el catálogo de materiales correspondientes a las tuberías. Los materiales aquí definidos se pueden asignar a las tuberías horizontales y/o verticales creadas en "Tuberías horizontales / Tuberías verticales", en el apartado "Opciones de dimensionamiento y comprobaciones a realizar" de las "Opciones generales". La disposición posterior en el modelo de estos elementos se realiza mediante las opciones correspondientes del bloque "Tuberías" de la interfaz general del programa ("Tubería", "Tubería vertical").

Al definir las tuberías en este apartado es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del material o equipo.
• Descripción
  Descripción del material o equipo.
• Coeficiente de Manning
  Coeficiente utilizado en la formulación de Manning.
• Características
  El programa permite introducir las características de cada tubería de la serie añadiendo entradas en la tabla.
  • Referencia
  • Diámetro nominal
  • Diámetro exterior
  • Espesor

• Puntos de acometida
• Arquetas
• Accesorios
• Áreas de drenaje
• Descargas
• Tuberías drenantes
• Canalones
• Sumideros longitudinales
• Tuberías horizontales
• Tuberías verticales

Estos criterios y catálogos de opciones deben definirse para cada tipo de elemento antes de su selección e introducción en el modelo.

Si se utiliza la opción "Importar configuración", disponible a la derecha del panel "Opciones generales", es posible generar estos datos automáticamente para diferentes normativas nacionales e internacionales. De forma similar, es posible importar los datos de diferentes fabricantes pulsando sobre las opciones que muestran su logo.

El resto de opciones de la columna derecha permite importar y exportar a ficheros en disco la configuración completa del panel "Opciones generales", así como seleccionar un fichero con valores iniciales para la creación de una obra nueva.

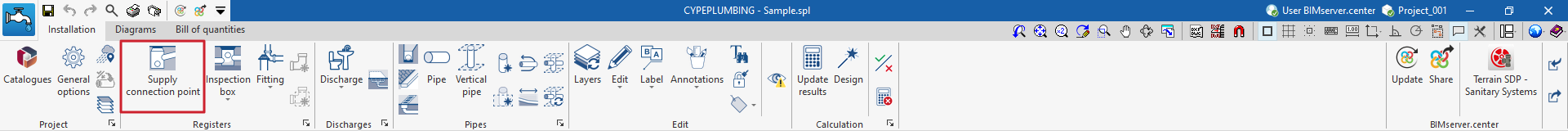

Puntos de acometida

Permite definir los puntos de acometida disponibles en el proyecto. La introducción posterior en el modelo de estos elementos se realiza mediante la opción "Punto de acometida" del bloque "Registros".

Al definir un punto de acometida en este apartado es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del punto de acometida.
• Características generales
  • Descripción
    Descripción del punto de acometida.
  • Tipo de drenaje (Aguas residuales / Aguas negras / Aguas grises / Aguas pluviales / Aguas residuales y pluviales)
• Representación gráfica
  • Etiqueta (opcional)
    • Referencia (opcional)
    • Cota (opcional)
  • Color (opcional)
  • Símbolo (opcional)
• Datos para dimensionamiento y comprobación
  • Profundidad máxima del punto de acometida (opcional)
    Permite activar la comprobación de profundidad máxima del punto de acometida.
  • Descripción de las comprobaciones a realizar
    Permite introducir un texto descriptivo de las comprobaciones a realizar en el elemento. Este texto aparecerá en los listados junto a cada comprobación.
    • Profundidad máxima del punto de acometida

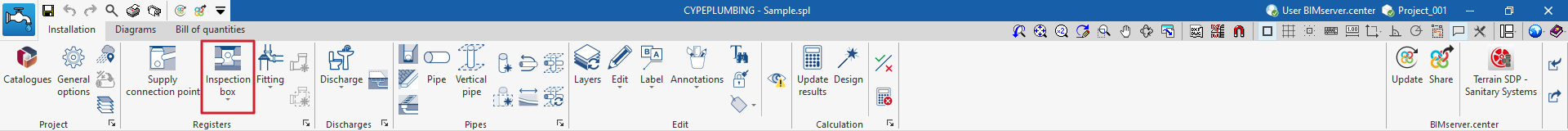

Arquetas

Permite definir las arquetas disponibles en el proyecto. La introducción posterior en el modelo de estos elementos se realiza mediante las opciones de inserción de arquetas del bloque "Registros".

Al definir una arqueta en este apartado es necesario indicar los siguientes parámetros:

• Referencia
  Referencia de la arqueta. El botón a la izquierda permite cambiar el icono asociado en caso de que esta arqueta se active en el bloque de herramientas.
• Características generales
  • Descripción
    Descripción de la arqueta.
  • Tipo de drenaje (Aguas residuales / Aguas negras / Aguas grises / Aguas pluviales / Aguas residuales y pluviales)
• Representación gráfica
  • Etiqueta (opcional)
    • Referencia (opcional)
    • Cota (opcional)
    • Profundidad (opcional)
  • Color (opcional)
  • Símbolo (opcional)
• Características dimensionales
  • Rectangular / Circular
    Define el tipo de arqueta.
  • Limitar la altura de la entrada a la arqueta sobre su base (opcional)
    Permite introducir una altura límite para las entradas a la arqueta sobre su base.
  • Fijar dimensiones
    • Rectangular (L, B, H)
      Fija las dimensiones en planta (L, B) y la altura (H) de la arqueta rectangular.
    • Circular (Diámetro, Profundidad)
      Fija el diámetro y la profundidad de la arqueta circular.
• Características técnicas
  • Cierre hidráulico (opcional)
    Permite considerar un cierre hidráulico en el elemento, para indicar que se trata de una arqueta sifónica o un bote sifónico.
  • Bomba de presión (opcional)
    Permite indicar que la arqueta es una arqueta de bombeo. Posteriormente, al introducir la arqueta en el modelo se selecciona una bomba de presión definida en el "Catálogo de bombas de presión" de la sección "Selección de materiales y equipos" de las "Opciones generales".
  • Fosa séptica (opcional)
  • Separador de grasas (opcional)
    Permite indicar que la arqueta es una arqueta separadora de grasas. Posteriormente, al introducir la arqueta en el modelo se selecciona un separador de grasas definido en el "Catálogo de separadores de grasas y de hidrocarburos y de sistemas de bio-filtración" de la sección "Selección de materiales y equipos" de las "Opciones generales".
  • Excavaciones (opcional)
    Permite seleccionar un perfil de excavación de arquetas definido en "Arquetas", dentro de "Excavaciones", en la sección "Opciones de cálculo" de las "Opciones generales". De esta forma, el programa es capaz de realizar el cálculo de los volúmenes de excavación de la arqueta.
• Datos para dimensionamiento y comprobación
  • Distancia máxima del cierre hidráulico a la sección ventilada (opcional)
    Permite activar la comprobación de distancia máxima del cierre hidráulico a la sección ventilada en función de la pendiente.
  • Volumen mínimo (opcional)
    Permite activar la comprobación del volumen mínimo de la arqueta seleccionando una de las siguientes expresiones de cálculo:
    • V = 0.3 × Q
    • V = 0.9 × Q / N
      N es el número de arranques por hora de la bomba de presión.
    • V = Q × t / 4
      t es el intervalo de tiempo.
  • Longitud mínima (opcional)
    Permite activar la comprobación de distancia máxima del cierre hidráulico a la sección ventilada en función de la profundidad.
  • Dimensiones mínimas (opcional)
    Permite activar el cálculo de dimensiones mínimas de la arqueta (longitud y anchura o diámetro) en función del diámetro nominal del colector de salida, que se puede definir al introducir un elemento de tipo arqueta en el modelo.

Accesorios

Permite definir los accesorios disponibles en el proyecto, como son los registros de limpieza, las terminales de aireación o las válvulas de aireación. La introducción posterior en el modelo de estos elementos se realiza mediante las opciones de inserción de accesorios del bloque "Registros".

Al definir un accesorio en este apartado es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del accesorio. El botón a la izquierda permite cambiar el icono asociado en caso de que este accesorio se active en el bloque de herramientas.
• Características generales
  • Descripción
    Descripción del accesorio.
  • Tipo de drenaje (Aguas residuales / Aguas negras / Aguas grises / Aguas pluviales / Aguas residuales y pluviales)
  • Referencia del material (opcional)
    Permite seleccionar un material para el accesorio definido desde el "Catálogo de accesorios" de la sección "Selección de materiales y equipos" de las "Opciones generales".
• Representación gráfica
  • Etiqueta (opcional)
    • Referencia (opcional)
    • Cota (opcional)
  • Color (opcional)
  • Símbolo (opcional)
• Características técnicas
  Permite indicar si el accesorio es un registro de limpieza, una terminal de aireación, un cierre hidráulico o una válvula de aireación.
  • Registro de limpieza (opcional)
  • Terminal de aireación (opcional)
  • Cierre hidráulico (opcional)
  • Válvula de aireación (opcional)

Áreas de drenaje

Permite definir las áreas de drenaje disponibles en el proyecto. La introducción posterior de estos elementos en el modelo se realiza mediante la opción "Área de drenaje" del bloque "Descargas".

Al definir un área de drenaje en este apartado es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del área de drenaje.
• Características generales
  • Descripción
    Descripción del área de drenaje.
  • Tipo de drenaje (Aguas residuales / Aguas negras / Aguas grises / Aguas pluviales / Aguas residuales y pluviales)
• Representación gráfica
  • Etiqueta (opcional)
    • Referencia (opcional)
    • Área (opcional)
  • Color (opcional)
• Datos para dimensionamiento y comprobación
  • Caudal a drenar (opcional)
    Permite definir el caudal a drenar por unidad de superficie del área de drenaje.
  • Coeficiente de escorrentía (opcional)
    Permite aplicar un coeficiente de escorrentía que regula el caudal de agua drenado por el área de drenaje.
  • Comprobar el número de sumideros según valores de tabla (opcional)
    Permite activar la comprobación del número de sumideros dispuestos en el área de drenaje en función del área proyectada.
  • Descripción de las comprobaciones a realizar
    Permite introducir un texto descriptivo de las comprobaciones que se van a realizar en el elemento. Este texto aparecerá en los listados junto a cada comprobación.
    • Comprobar el número de sumideros según valores de tabla

Descargas

Permite definir las descargas disponibles en el proyecto. La introducción posterior en el modelo de estos elementos se puede realizar mediante las opciones del bloque "Descargas".

Al definir una descarga en este apartado es necesario indicar los siguientes parámetros:

• Referencia
  Referencia de la descarga. El botón a la izquierda permite cambiar el icono asociado en caso de que esta descarga se active en el bloque de herramientas.
• Características generales
  • Referencia en el plano
  • Descripción
    Descripción de la descarga.
  • Tipo de drenaje (Aguas residuales / Aguas negras / Aguas grises / Aguas pluviales / Aguas residuales y pluviales)
  • Altura de la descarga (opcional)
    Define una altura de la descarga en valores positivos, considerada a partir del punto de inserción del elemento en el modelo.
• Representación gráfica
  • Etiqueta (opcional)
    • Referencia (opcional)
    • Cota (opcional)
  • Color (opcional)
  • Símbolo (opcional)
• Características técnicas
  • Cierre hidráulico (opcional)
    Permite indicar que la descarga dispone de un cierre hidráulico.
  • Sumidero (opcional)
    Permite indicar que la descarga es un sumidero puntual. En este caso, es posible seleccionar un material entre los definidos en las "Opciones generales", dentro de "Selección de materiales y equipos", y desde "Catálogo de sumideros".
    • Material (opcional)
• Datos para dimensionamiento y comprobación
  • Unidades de desagüe
    Permite definir el número de unidades de desagüe asociadas a la descarga. Esta opción solamente aparece si se activa la casilla "Valores de las descargas definidos en unidades de desagüe", accesible desde la sección "Opciones de cálculo" de las "Opciones generales" .
  • Área proyectada (opcional)
    Permite forzar el área proyectada asociada a una descarga definida como sumidero. Esta opción solamente aparece si se activa la casilla "Sumidero" en este mismo panel y la casilla "Valores de las descargas definidos en unidades de desagüe", accesible desde la sección "Opciones de cálculo" de las Opciones generales" .
  • Caudal (opcional)
    Permite definir el valor de caudal asociado a la descarga. Si se mantiene desactivada, se puede definir el caudal al introducir cada elemento de descarga mediante las opciones del bloque "Descargas" de la interfaz general.
  • Caudal de aire (opcional)
    Permite definir el valor de caudal de aire asociado a la descarga.
  • Diámetro (opcional)
    Permite definir los siguientes diámetros asociados a la descarga.
    • Diámetro nominal
    • Diámetro exterior
    • Diámetro interior
  • Distancia máxima del cierre hidráulico a la sección ventilada (opcional)
    Permite activar la comprobación de distancia máxima del cierre hidráulico a la sección ventilada en función de la pendiente. Esta opción solamente está disponible si se activa la casilla "Cierre hidráulico" en este mismo panel.

Tuberías drenantes

Permite definir las tuberías drenantes disponibles en el proyecto. La introducción posterior de estos elementos en el modelo se puede realizar mediante la opción "Tubería drenante", dentro del bloque "Tuberías".

Al definir una tubería drenante en este apartado es necesario indicar los siguientes parámetros:

• Referencia
  Referencia de la tubería drenante.
• Características generales
  • Descripción
    Descripción de la tubería drenante.
  • Tipo de drenaje (Aguas residuales / Aguas negras / Aguas grises / Aguas pluviales / Aguas residuales y pluviales)
  • Tubería
    Selecciona un material entre los definidos en el "Catálogo de tuberías drenantes" de la sección "Selección de materiales y equipos" de las "Opciones generales".
• Representación gráfica
  • Etiqueta (opcional)
    • Referencia (opcional)
    • Longitud (opcional)
    • Pendiente (opcional)
    • Diámetro (opcional)
    • Cota (opcional)
  • Color (opcional)
• Datos para dimensionamiento y comprobación
  • Diámetro mínimo (opcional)
    Permite definir el diámetro mínimo (nominal, exterior o interior) de la tubería drenante.
  • Diámetro máximo (opcional)
    Permite definir el diámetro máximo (nominal, exterior o interior) de la tubería drenante.
  • Pendiente mínima (opcional)
    Pendiente mínima que debe alcanzar la tubería drenante para garantizar condiciones de autolimpieza.
  • Pendiente máxima (opcional)
    Pendiente máxima admisible que puede alcanzar la tubería drenante.
  • Diámetro nominal mínimo (opcional)
    Permite indicar el diámetro nominal mínimo de la tubería drenante añadiendo entradas en una tabla en función del grado de impermeabilidad, su pendiente y disposición (bajo el suelo o en el perímetro del muro). Estos datos se especifican posteriormente para cada tubería drenante introducida en el modelo mediante la opción "Tubería drenante" del bloque "Tuberías".
    • Grado de impermeabilidad / Pendiente mínima / Pendiente máxima / Diámetro nominal (drenes bajo el suelo) / Diámetro nominal (drenes en el perímetro del muro)
  • Tensión de arrastre mínima; Velocidad mínima; Velocidad máxima; Nivel de llenado mínimo; Nivel de llenado máximo
    Este grupo de opciones permite configurar los valores asociados a las comprobaciones de cálculo hidráulico y solamente aparecen si se activa la opción "Cálculo hidráulico" en la sección "Opciones de cálculo" de las "Opciones generales".
  • Descripción de las comprobaciones a realizar
    Permite introducir un texto descriptivo de las comprobaciones a realizar en el elemento. Este texto aparecerá en los listados junto a cada comprobación.
    • Pestaña "Datos generales" (Diámetro nominal mínimo, Diámetro nominal máximo, Pendiente mínima, Pendiente máxima).
      Solamente aparece si se activan las opciones correspondientes en el panel de edición anterior.
    • Pestaña "Dimensionamiento por tablas" (Diámetro, Pendiente)
      Solamente aparece si se activa la opción "Dimensionamiento por tablas" en la sección "Opciones de cálculo" de las "Opciones generales".
    • Pestaña "Cálculo hidráulico" (Tensión de arrastre, Velocidad mínima, Velocidad máxima, Nivel de llenado mínimo, Nivel de llenado máximo, Capacidad hidráulica)
      Solamente aparece si se activa la opción "Cálculo hidráulico" en la sección "Opciones de cálculo" de las "Opciones generales".

Canalones

Permite definir los canalones disponibles en el proyecto. La introducción posterior de estos elementos en el modelo se puede realizar mediante la opción "Canalón", dentro del bloque "Tuberías".

Al definir un canalón en este apartado es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del canalón.
• Características generales
  • Descripción
    Descripción del canalón.
  • Tubería
    Selecciona un material entre los definidos en "Catálogo de canalones", en la sección "Selección de materiales y equipos" de las "Opciones generales".
• Representación gráfica
  • Etiqueta (opcional)
    • Referencia (opcional)
    • Longitud (opcional)
    • Pendiente (opcional)
    • Diámetro (opcional)
    • Cota (opcional)
  • Color (opcional)
• Datos para dimensionamiento y comprobación
  • Pestaña "Datos generales"
    • Diámetro mínimo (opcional)
      Permite definir el diámetro mínimo (nominal, exterior o interior) del canalón.
    • Diámetro máximo (opcional)
      Permite definir el diámetro máximo (nominal, exterior o interior) del canalón.
    • Pendiente mínima (opcional)
      Pendiente mínima que debe alcanzar el canalón para garantizar condiciones de autolimpieza.
    • Pendiente máxima (opcional)
      Pendiente máxima admisible que puede alcanzar el canalón.
  • Pestaña "Métodos de cálculo a utilizar"
    • Pestaña "Dimensionamiento por tablas"
      • Unidades de desagüe / Área / Caudal
        Permite definir en una serie de tablas el diámetro nominal a utilizar para cada valor de número de unidades de desagüe, área proyectada o caudal de agua evacuada, y para cada valor de pendiente. El programa obtiene el diámetro de los elementos a partir de esta configuración si se elige el "Dimensionamiento por tablas" en la sección "Opciones de cálculo" de las "Opciones generales".
    • Pestaña "Cálculo hidráulico"
      • Tensión de arrastre mínima, Velocidad mínima, Velocidad máxima, Nivel de llenado mínimo, Nivel de llenado máximo
        Este grupo de opciones permite configurar los valores asociados a las comprobaciones de cálculo hidráulico y solamente aparecen si se activa la opción "Cálculo hidráulico" en la sección "Opciones de cálculo" de las "Opciones generales".
  • Descripción de las comprobaciones a realizar
    Permite introducir un texto descriptivo de las comprobaciones a realizar en el elemento. Este texto aparecerá en los listados junto a cada comprobación.
    • Pestaña "Datos generales" (Diámetro nominal mínimo, Diámetro nominal máximo, Pendiente mínima, Pendiente máxima).
      Solamente aparece si se activan las opciones correspondientes en el panel de edición anterior.
    • Pestaña "Dimensionamiento por tablas" (Unidades de desagüe / Área proyectada / Caudal, Diámetro, Pendiente)
      Solamente aparece si se activa la opción "Dimensionamiento por tablas" en la sección "Opciones de cálculo" de las "Opciones generales".
    • Pestaña "Cálculo hidráulico" (Tensión de arrastre, Velocidad mínima, Velocidad máxima, Nivel de llenado mínimo, Nivel de llenado máximo, Capacidad hidráulica)
      Solamente aparece si se activa la opción "Cálculo hidráulico" en la sección "Opciones de cálculo" de las "Opciones generales".

Sumideros longitudinales

Permite definir los sumideros longitudinales disponibles en el proyecto. La introducción posterior de estos elementos en el modelo se puede realizar mediante la opción "Sumidero longitudinal", dentro del bloque "Tuberías".

Al definir un sumidero longitudinal en este apartado es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del sumidero longitudinal.
• Características generales
  • Descripción
    Descripción del sumidero longitudinal.
  • Tipo de drenaje (Aguas residuales / Aguas negras / Aguas grises / Aguas pluviales / Aguas residuales y pluviales)
• Representación gráfica
  • Etiqueta (opcional)
    • Referencia (opcional)
    • Longitud (opcional)
    • Pendiente (opcional)
    • Diámetro (opcional)
    • Cota (opcional)
  • Color (opcional)

Tuberías horizontales

Permite definir las tuberías horizontales en el proyecto. La introducción posterior de estos elementos en el modelo se puede realizar mediante las opciones del bloque "Tuberías".

Al definir una tubería horizontal en este apartado es necesario indicar los siguientes parámetros:

• Referencia
  Referencia de la tubería horizontal.
• Características generales
  • Descripción
    Descripción de la tubería horizontal.
  • Tipo de drenaje (Aguas residuales / Aguas negras / Aguas grises / Aguas pluviales / Aguas residuales y pluviales / Ventilación)
    Permite escoger el tipo de drenaje. Se incluye la posibilidad de definir una tubería de ventilación.
  • Tubería
    Selecciona un material entre los definidos en el "Catálogo de tuberías" de la sección "Selección de materiales y equipos" de las "Opciones generales".
• Representación gráfica
  • Etiqueta (opcional)
    • Referencia (opcional)
    • Longitud (opcional)
    • Pendiente (opcional)
    • Diámetro (opcional)
    • Cota (opcional)
  • Color (opcional)
  • Tipo de línea (opcional)
• Características técnicas
  • Excavaciones (opcional)
    Permite seleccionar un perfil de excavación de tuberías horizontales definido en "Tuberías horizontales", dentro de "Excavaciones", en la sección "Opciones de cálculo" de las "Opciones generales". De esta forma, el programa es capaz de realizar el cálculo de los volúmenes de excavación de la tubería horizontal.
• Datos para dimensionamiento y comprobación
  • Pestaña "Datos generales"
    • Diámetro mínimo (opcional)
      Permite definir el diámetro mínimo (nominal, exterior o interior) de la tubería.
    • Diámetro máximo (opcional)
      Permite definir el diámetro máximo (nominal, exterior o interior) de la tubería.
    • Pendiente mínima (opcional)
      Pendiente mínima que debe alcanzar la tubería para garantizar condiciones de autolimpieza.
    • Pendiente máxima (opcional)
      Pendiente máxima admisible que puede alcanzar la tubería.
    • Aplicar criterio de simultaneidad específico (opcional)
      Permite aplicar un criterio de simultaneidad específico para la tubería en lugar de los definidos en "Simultaneidad", en la sección "Opciones de cálculo" de las "Opciones generales".
      • Q = K (Σ UD)^1/2
        Permite definir el caudal simultáneo (Q) en función de la suma de unidades de descarga (UD) y del coeficiente K. Este coeficiente puede introducirse en la casilla inmediatamente inferior. El asistente a la derecha permite importar valores por defecto del coeficiente K para diferentes casos de utilización de aparatos sanitarios.
      • Q = K_n Σ Q_i
        Permite definir el caudal simultáneo (Q) en función de la suma de caudales instantáneos (Q_i) y del coeficiente K_n. Este coeficiente depende del número n de descargas y su expresión de cálculo adopta diferentes formas, que se muestran y seleccionan en este mismo apartado.
      • Q_c = 7.3497 × Qa^0.5352
        Permite definir el caudal simultáneo o de cálculo (Q_c) en función del caudal acumulado (Q_a).
  • Pestaña "Métodos de cálculo a utilizar"
    • Pestaña "Dimensionamiento por tablas"
      • Unidades de desagüe / Área / Caudal
        Permite definir en una serie de tablas el diámetro nominal a utilizar para cada valor de número de unidades de desagüe, área proyectada o caudal de agua evacuada, y para cada valor de pendiente. El programa obtiene el diámetro de los elementos a partir de esta configuración si se elige el "Dimensionamiento por tablas" en la sección "Opciones de cálculo" de las "Opciones generales".
    • Pestaña "Cálculo hidráulico"
      • Tensión de arrastre mínima, Velocidad mínima, Velocidad máxima, Nivel de llenado mínimo, Nivel de llenado máximo (opcionales)
        Este grupo de opciones permite configurar los valores asociados a las comprobaciones de cálculo hidráulico y solamente aparecen si se activa la opción "Cálculo hidráulico" en la sección "Opciones de cálculo" de las "Opciones generales".
  • Pestaña "Comprobaciones adicionales"
    Permite definir las siguientes comprobaciones adicionales a realizar sobre la tubería.
    • Distancia máxima entre registros (opcional)
    • Registros en los cambios de dirección de la tubería (opcional)
    • Factor (Caudal de agua) (opcional)
  • Descripción de las comprobaciones a realizar
    Permite introducir un texto descriptivo de las comprobaciones a realizar en el elemento. Este texto aparecerá en los listados junto a cada comprobación.
    • Pestaña "Datos generales" (Diámetro nominal mínimo, Diámetro nominal máximo, Pendiente mínima, Pendiente máxima).
      Solamente aparece si se activan las opciones correspondientes en el panel de edición anterior.
    • Pestaña "Dimensionamiento por tablas" (Diámetro, Pendiente)
      Solamente aparece si se activa la opción "Dimensionamiento por tablas" en la sección "Opciones de cálculo" de las "Opciones generales".
    • Pestaña "Cálculo hidráulico" (Tensión de arrastre, Velocidad mínima, Velocidad máxima, Nivel de llenado mínimo, Nivel de llenado máximo, Pendiente, Capacidad hidráulica)
      Solamente aparece si se activa la opción "Cálculo hidráulico" de la sección "Opciones de cálculo" de las "Opciones generales".

Tuberías verticales

Permite definir las tuberías verticales en el proyecto. La introducción posterior de estos elementos en el modelo se puede realizar mediante las opciones del bloque "Tuberías".

Al definir una tubería vertical en este apartado es necesario indicar los siguientes parámetros:

• Referencia
  Referencia de la tubería vertical.
• Características generales
  • Descripción
    Descripción de la tubería vertical.
  • Tipo de drenaje (Aguas residuales / Aguas negras / Aguas grises / Aguas pluviales / Aguas residuales y pluviales / Ventilación)
    Permite escoger el tipo de drenaje. Se incluye la posibilidad de definir una tubería de ventilación.
  • Tubería
    Selecciona un material entre los definidos en el "Catálogo de tuberías" de la sección "Selección de materiales y equipos" de las "Opciones generales".
• Representación gráfica
  • Etiqueta (opcional)
    • Referencia (opcional)
    • Longitud (opcional)
    • Pendiente (opcional)
    • Diámetro (opcional)
    • Cota (opcional)
  • Color (opcional)
  • Símbolo (opcional)
• Datos para dimensionamiento y comprobación
  • Pestaña "Datos generales"
    • Diámetro mínimo (opcional)
      Permite definir el diámetro mínimo (nominal, exterior o interior) de la tubería.
    • Diámetro máximo (opcional)
      Permite definir el diámetro máximo (nominal, exterior o interior) de la tubería.
    • Aplicar criterio de simultaneidad específico (opcional)
      Permite aplicar un criterio de simultaneidad específico para la tubería en lugar de los definidos en "Simultaneidad", que se encuentra dentro de la sección "Opciones de cálculo" de las "Opciones generales".
      • Q = K (Σ UD)^1/2
        Permite definir el caudal simultáneo (Q) en función de la suma de unidades de descarga (UD) y del coeficiente K. Este coeficiente puede introducirse en la casilla inmediatamente inferior. El asistente a la derecha permite importar valores por defecto del coeficiente K para diferentes casos de utilización de aparatos sanitarios.
      • Q = K_n Σ Q_i
        Permite definir el caudal simultáneo (Q) en función de la suma de caudales instantáneos (Q_i) y del coeficiente K_n. Este coeficiente depende del número n de descargas y su expresión de cálculo adopta diferentes formas, que se muestran y seleccionan en este mismo apartado.
      • Q_c = 7.3497 × Qa^0.5352
        Permite definir el caudal simultáneo o de cálculo (Q_c) en función del caudal acumulado (Q_a).
  • Pestaña "Métodos de cálculo a utilizar"
    • Pestaña "Dimensionamiento por tablas"
      • Unidades de desagüe / Área / Caudal
        Permite definir en una serie de tablas el diámetro nominal para cada valor de número de unidades de desagüe, área proyectada o caudal de agua evacuada, y para cada valor de pendiente. El programa obtiene el diámetro de los elementos a partir de esta configuración si se elige el "Dimensionamiento por tablas" en la sección "Opciones de cálculo" de las "Opciones generales". Además, ofrece las siguientes opciones adicionales:
        • Número máximo de plantas (opcional)
          Permite indicar el número máximo de plantas de la tubería vertical.
        • Fijar el número máximo de UD en cada ramal (opcional)
          Permite fijar el número máximo de unidades de desagüe, el área proyectada máxima o el caudal máximo de agua evacuada en cada ramal.
    • Pestaña "Cálculo hidráulico"
      • Nivel de llenado máximo (opcional)
        Esta opción permite configurar el valor asociado a la comprobación de nivel de llenado máximo y solamente aparece si se activa la opción "Cálculo hidráulico" en la sección "Opciones de cálculo" de las "Opciones generales".
  • Pestaña "Comprobaciones adicionales"
    Permite definir las siguientes comprobaciones adicionales a realizar sobre la tubería.
    • Distancia máxima entre registros (opcional)
    • Registros en los cambios de dirección de la tubería (opcional)
    • Factor (Caudal de agua) (opcional)
  • Descripción de las comprobaciones a realizar
    Permite introducir un texto descriptivo de las comprobaciones a realizar en el elemento. Este texto aparecerá en los listados junto a cada comprobación.
    • Diámetro nominal mínimo, Diámetro nominal máximo, Nivel de llenado, Capacidad hidráulica
      Solamente aparecen si se activan las opciones correspondientes en el panel de edición anterior y la opción "Cálculo hidráulico" en la sección "Opciones de cálculo" de las "Opciones generales".

Generación automática de accesorios

El programa ofrece dos utilidades para la generación automática de accesorios en las uniones de tuberías (como en los codos o en las tes):

• La primera opción genera los accesorios en las uniones de todas las tuberías de la obra.
• La segunda opción genera los accesorios en las uniones de las tuberías seleccionadas por el usuario.

Tras utilizar cualquiera de estas herramientas, el programa informa del número de encuentros en los que se ha generado un accesorio. A partir de aquí, el usuario puede editar o borrar los accesorios creados en el proceso si lo desea.

Para que estas opciones se encuentren disponibles, se deben activar las casillas correspondientes en "Accesorios", que se encuentra dentro de "Generación", en las "Opciones de cálculo" de las "Opciones generales". Además, desde aquí es posible configurar el tipo de accesorio asociado a cada tipo de unión de tuberías.

Al pulsar sobre la opción se abre una ventana que muestra una tabla con tres columnas:

• Vincular
• Consumos
• Descargas

El programa permite definir el consumo asociado a cada descarga seleccionándolo en cada entrada de la tabla. De esta forma, al introducir un consumo en la pestaña "Water Systems", se introduce automáticamente la descarga asociada en la pestaña "Sanitary Systems", y viceversa, al introducir una descarga en la pestaña "Sanitary Systems", se introduce automáticamente el consumo asociado en la pestaña "Water Systems".

Si se marca la casilla "Vincular", el consumo y la descarga asociados se mantendrán vinculados a efectos de operaciones de edición como su desplazamiento. Así, al mover el consumo, se moverá también la descarga.

Con la opción "Configuración" de la esquina superior derecha es posible cargar automáticamente la configuración de consumos y descargas para diferentes países o entornos.

• Por pendiente
  Permite definir directamente el valor de la pendiente del tramo. Después, se insertan en el modelo los puntos que definen el tramo en planta. El programa seleccionará "Por pendiente" en el apartado "Disposición 3D" del panel de edición del tramo y rellenará el valor de la "Pendiente", sin bloquearlo. Si se mantiene desbloqueado, al dimensionar el programa se puede modificar este valor en función de sus parámetros de configuración y de la disposición del tramo en la instalación.
  • Pendiente
• Por pendiente condicionada al tramo anterior
  Permite definir el tramo por pendiente sin especificar su valor. Después, se insertan en el modelo los puntos que definen el tramo en planta. El programa seleccionará "Por pendiente" en el apartado "Disposición 3D" del panel de edición del tramo y rellenará el valor de la "Pendiente" de forma condicionada al tramo anterior. Si se mantiene desbloqueado, al dimensionar el programa se puede modificar este valor en función de sus parámetros de configuración y de la disposición del tramo en la instalación.
• Sin restricciones
  Permite introducir libremente en el espacio los puntos que definen el tramo. El programa seleccionará "Sin restricciones" en el apartado "Disposición 3D" del panel de edición del tramo.

Tubería vertical

Permite introducir una tubería vertical en la instalación de evacuación de aguas, ya sea para el drenaje de aguas pluviales y/o residuales, o para la ventilación.

Al pulsar sobre esta opción, el programa permite definir las características de la tubería vertical mediante un panel de edición idéntico al que aparece al utilizar la opción "Tubería", en el caso de que se seleccione el tipo "Tubería vertical" en este panel.

Después, en el momento de la introducción de una tubería vertical en el modelo, el programa muestra el cuadro de diálogo "Propiedades - Tubería vertical", donde se define el nivel asociado al "Punto final" de la tubería, junto a un "Desplazamiento" sobre el nivel indicado, expresado en valores positivos o negativos. El punto inicial de la tubería se marca con el cursor sobre un punto del área de trabajo.

Así, la tubería se dispone desde la cota del plano de trabajo de la vista activa hasta la cota definida por el nivel seleccionado y el desplazamiento indicado en el cuadro de diálogo mencionado.

Añadir puntos

Permite añadir puntos intermedios en las tuberías. La tubería se mantiene como un único elemento sin dividir.

Borrar puntos

Permite borrar puntos intermedios de las tuberías. La tubería se mantiene como un único elemento sin dividir.

Unir

Permite unir dos tuberías en una sola, generando el tramo de conexión si es necesario. La tubería resultante adopta las propiedades de la primera tubería seleccionada al utilizar la opción.

Dividir

Permite dividir una tubería en dos por el punto seleccionado.

Alargar/recortar elemento

Permite alargar o recortar una tubería respecto a una tubería de referencia. La primera tubería seleccionada sirve de referencia, mientras que la segunda tubería seleccionada se alarga o se recorta tras utilizar la opción. El programa permite previsualizar la geometría resultante en el momento de realizar la segunda selección.

Alargar/recortar a intersección

Permite alargar o recortar dos tuberías seleccionadas hasta su punto de intersección. El programa permite previsualizar la geometría resultante en el momento de realizar la segunda selección.

Buscar

Permite buscar un elemento introduciendo un texto con su referencia completa o parte de su referencia.

• Sólo palabra completa (opcional)
  Si se activa esta casilla, solamente se buscan los elementos cuya referencia completa coincide con el texto introducido.

Al hacerlo, el programa sitúa el elemento en el modelo mediante unas líneas de color magenta en las direcciones principales del espacio y un volumen envolvente del mismo color.

Dibujo

Las opciones de este menú permiten introducir los siguientes recursos de dibujo en una vista en planta:

Consultar las comprobaciones realizadas

Esta opción permite abrir y consultar el listado de comprobaciones detalladas que se han realizado en cada elemento de la instalación.

En este listado, se incluye información con la referencia y/o descripción del elemento, junto a una tabla que muestra una descripción de cada "Comprobación" realizada, los "Valores" límite y calculado y el "Estado" de cumplimiento.

Esta herramienta es equivalente a la opción "Consultar comprobaciones", accesible desde el panel de edición de cada elemento.

Mostrar/Ocultar incidencias de edición

Al activar esta opción se resaltan los elementos de la instalación en los que se haya producido algún aviso o error relativo a su introducción o edición mediante un sistema de incidencias, como es el caso de las instalaciones desarrolladas incorrectamente. Posicionando el cursor sobre cada incidencia se visualiza el mensaje descriptivo de dicho aviso o error.

Mostrar/Ocultar incidencias de cálculo

De forma similar a la anterior, al activar esta opción se resaltan los elementos de la instalación en los que se haya producido algún aviso o error relativo a las comprobaciones de cálculo mediante un sistema de incidencias, como los posibles incumplimientos normativos. Posicionando el cursor sobre cada incidencia se visualiza el mensaje descriptivo de dicho aviso o error.

Visualización de elementos bloqueados

Esta opción ilumina en color amarillo en el área de trabajo los elementos del modelo que tienen bloqueado alguno de los parámetros mencionados en la opción anterior, lo que facilita su localización.

Filtro

Abre un gestor de filtros donde es posible crear filtros, en la parte izquierda, y asignarlos a los elementos de la instalación deseados, en la parte derecha.

Añadir

Crea un filtro y lo asigna a los elementos seleccionados en el área de trabajo.

Borrar

Elimina la asignación de filtros de los elementos seleccionados en el área de trabajo. Si se elimina la asignación de todos los elementos de un filtro, se elimina el filtro.

Editar

Edita la asignación de filtros del elemento seleccionado en el área de trabajo.

Vista

Genera una visualización de los elementos del modelo coloreándolos según el filtro al que estén asignados.

Consulta de resultados en pantalla

Tras realizar el cálculo, el programa muestra los resultados en el tooltip o texto informativo que aparece al posicionar el cursor sobre un elemento de la instalación, así como el cumplimiento de las comprobaciones realizadas sobre el mismo. Para ello, la opción "Mostrar textos de información" de la barra de herramientas del extremo superior derecho debe estar marcada.

Listados de comprobaciones por elemento

En el panel de edición de cada elemento es posible consultar el listado de comprobaciones específicas a través de la opción "Consultar comprobaciones".

En este listado, se incluye información con la referencia y/o descripción del elemento, junto a una tabla que muestra una descripción de cada "Comprobación" realizada, los "Valores" límite y calculado, y el "Estado" de cumplimiento.

Esta herramienta es equivalente a la opción "Consultar las comprobaciones realizadas", accesible desde el bloque "Cálculo" de la barra de herramientas superior.

Análisis gráfico de resultados

Mediante la opción "Análisis gráfico de resultados" del bloque "Cálculo" de la barra de herramientas superior, se visualizan los valores calculados de diferentes magnitudes coloreando los elementos de la instalación de evacuación de aguas.

Por defecto, el programa muestra los valores mínimo y máximo de cada factor obtenidos en el cálculo para toda la instalación. De cualquier forma, la escala de color se puede ajustar según los rangos específicos de valores mínimos y máximos definidos en el cuadro de diálogo correspondiente.

Listados

El programa permite imprimir los siguientes listados directamente en la impresora o generar ficheros HTML, PDF, TXT, RTF o DOCX.

Los listados se obtienen mediante la opción "Listados" del área superior izquierda de la interfaz.

Los siguientes listados están disponibles tanto para la "Red de aguas residuales" como para la "Red de aguas pluviales":

• Criterios de cálculo
  Muestra un informe con las expresiones y los criterios de cálculo de la instalación de evacuación de aguas. Se incluyen los siguientes apartados:
  • Formulación de cálculo de tuberías horizontales
  • Formulación de cálculo de tuberías verticales
  • Referencia, descripción y datos introducidos para el dimensionamiento y la comprobación de cada tipo de elemento

• Resultados
  Muestra un informe con los resultados de cálculo de la instalación de evacuación de aguas, organizados en tablas para cada tipo de elemento.

• Comprobaciones
  Muestra el listado de comprobaciones detalladas de cada uno de los elementos de la instalación.

• Materiales
  Muestra un listado que incluye los materiales utilizados en la instalación de evacuación de aguas.


• Presupuesto
  Esta sección permite imprimir los siguientes listados con la información introducida en la pestaña "Presupuesto":
  • Mediciones
  • Justificación de precios
  • Presupuesto
  • Mediciones y presupuestos
  • Resumen de presupuesto

Configuración de documentos

Para crear documentos que incorporan de forma unificada la información de varios listados seleccionados, se utilizan las opciones de la sección derecha relativas a la configuración de documentos. Para cada documento se pueden configurar los siguientes datos:

• Título
• Descripción
• Cabecera de página (opcional)
  • Proyecto; Situación; Promotor; Autor; Fecha
• Listados a incluir

Para imprimir el documento creado se utiliza la opción "Documento".

También es posible modificar los "Estilos de los documentos" mediante la opción correspondiente.

Planos en formato DWG, DXF o PDF

El programa permite imprimir los planos de la obra en cualquier periférico gráfico que se tenga configurado en el ordenador, o bien crear ficheros DWG, DXF o PDF.

La edición del plano permite configurar las siguientes opciones:

• Selección de categorías de elementos a incluir en el plano (Aguas residuales, Aguas negras, Aguas grises, Aguas pluviales, Aguas residuales y pluviales, Ventilación, Tramo maestro, Recintos, Recursos de edición)
• Leyendas por plano / Leyendas por edificio
  • Simbología (opcional) (Referencia, Tipo de drenaje, Símbolo)
  • Tubería (opcional) (Referencia, Descripción)
  • Bomba de presión (opcional) (Referencia, Descripción)
  • Descarga (opcional) (Referencia en el plano, Referencia, Descripción, Diámetro, Tipo de drenaje, Símbolo)
  • Arqueta (opcional) (Referencia en el plano, Referencia, Descripción, Dimensiones, Tipo de drenaje, Símbolo)
  • Sistema colector (opcional) (Referencia, Cantidad, Detalle)
  • Tubería (opcional) (Referencia en el plano, Referencia, Diámetro) (Referencia, Tubería, Tipo de drenaje, Tipo de línea)
• Opciones
  • Mostrar escala (opcional)
  • Mostrar DXF (opcional)
  • Incluir los ficheros .glTF en los planos (opcional)
  • Generar imágenes vectoriales (opcional)
  • Resolución (96 ppp / 150 ppp / 300 ppp / 600 ppp)
  • Esquemas (opcional)
• Selección de vistas 2D o 3D a dibujar
• Escala
• Detalles

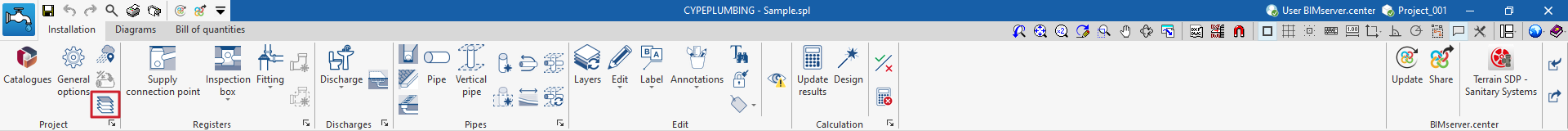

Los planos se pueden obtener mediante la opción "Planos" de la parte superior izquierda de la interfaz general del programa.

Vista 3D

Abre un visor 3D donde se visualizan conjuntamente los elementos leídos del modelo BIM y los elementos propios introducidos en las diferentes solapas del programa.

Visibilidad

Aísla la visualización de los elementos seleccionados en el área de trabajo en todas las vistas del modelo, ocultando el resto.

Redibujar

Muestra todos los elementos del modelo en todas las vistas, deshaciendo la operación realizada mediante la opción "Visibilidad".

Actualizar

Actualiza la información contenida en los modelos importados previamente al proyecto o importa nuevos modelos si se desea.

Compartir

Exporta la información del modelo desarrollado con CYPEPLUMBING a BIMserver.center para compartirlo con otros usuarios, incluyendo su representación tridimensional, los listados de cálculo, el presupuesto y los planos de la instalación, así como la información necesaria para completar los documentos del proyecto en CYPE Memorias CTE.

Durante el proceso de exportación se puede definir la información relacionada con la identificación de los archivos a exportar y seleccionar la información que se desea exportar de cada una de las tres solapas del programa, "Water Systems", "Sanitary Systems" y "Layout":

• Nombre
• Descripción
• Water Systems
  • Documento (opcional)
  • CYPE Memorias CTE (opcional)
  • Listados del presupuesto (opcional)
  • Presupuesto (FIEBDC-3) (opcional)
• Sanitary Systems
  • Documento (opcional)
  • CYPE Memorias CTE (opcional)
  • Listados del presupuesto (opcional)
  • Presupuesto (FIEBDC-3) (opcional)
• Layout
  • Planos DXF/DWG (opcional)

Conexión directa con otros programas

CYPEPLUMBING ofrece opciones de conexión directa con herramientas Open BIM que permiten continuar el trabajo, importando la geometría de los elementos de la instalación para realizar su despiece con soluciones específicas.

A través de estas opciones es posible enviar el modelo BIM de CYPEPLUMBING a los siguientes programas:

• Terrain SDP - Water Systems
• Terrain SDP - Sanitary Systems

Estas utilidades hacen posible el trabajo en paralelo de varios usuarios en diferentes ficheros. Al terminar la introducción de datos, la información de los ficheros se puede volcar y reunir en un solo fichero utilizando estas opciones.

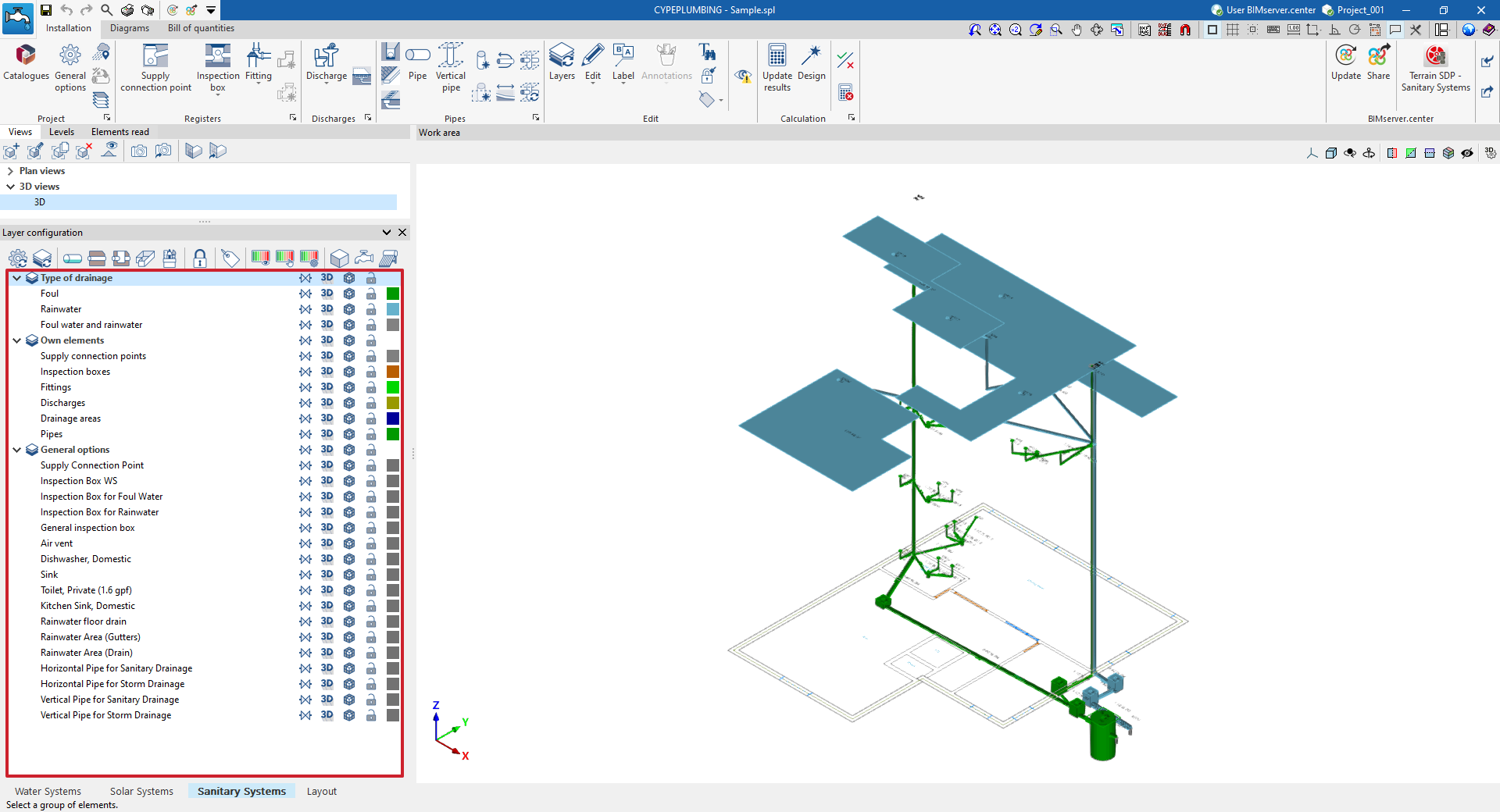

Dentro de la pestaña "Instalación" de la solapa "Sanitary Systems", las opciones que configuran la visualización de las capas del modelo se encuentran en el panel "Configuración de capas", situado por defecto en el lateral izquierdo de la interfaz.

Estas opciones permiten activar o desactivar la visualización en todas las vistas de las siguientes categorías de elementos de la instalación de evacuación de aguas, además del contorno en planta de los recintos leídos del modelo BIM y de los recursos de edición introducidos mediante las herramientas de dibujo del bloque "Edición":

Además, es posible visualizar los elementos de la instalación de suministro de agua introducidos en la solapa "Water Systems" activando la siguiente casilla:

• Water Systems (opcional)

Dentro de la pestaña "Instalación" de la solapa "Sanitary Systems", las opciones que configuran la captura y ajustan la visualización de los elementos del modelo se encuentran en el panel "Opciones de captura", situado por defecto en el lateral izquierdo de la interfaz.

Estas opciones permiten ajustar los siguientes parámetros para todas las vistas del modelo:

• 3D (opcional)
  Activa o desactiva la representación tridimensional o volumétrica de los elementos del modelo.
• Captura (opcional)
  Activa o desactiva la captura de los elementos de la categoría seleccionada.
• Referencia
  Referencia de la categoría de elementos.
• Opacidad
  Ajusta la opacidad de la representación 3D de los elementos introduciendo un valor entre 0 (completamente transparente) y 100 (completamente opaco).
• Simbología (opcional)
  Activa o desactiva la representación simbólica de los elementos del modelo.

Las categorías de elementos de la instalación de evacuación de aguas disponibles para su configuración son las siguientes:

• Puntos de acometida
• Arquetas
• Accesorios
• Tuberías drenantes
• Sumideros longitudinales
• Canalones
• Consumos
• Áreas de drenaje
• Tuberías

La pestaña "Esquemas", disponible en la parte superior de la solapa "Sanitary Systems", permite generar automáticamente los esquemas de la instalación de evacuación de aguas a partir de la información del modelo desarrollado en la pestaña "Instalación", o crearlos manualmente utilizando las herramientas de dibujo disponibles:

• Para componer los esquemas desde cero, se crean en primer lugar las láminas de los formatos necesarios utilizando las opciones del lateral izquierdo y, después, se introducen los elementos del esquema sobre el área de trabajo de la parte derecha con las opciones de la barra de herramientas superior.
• Para generar automáticamente los esquemas, se usa la opción "Nuevo" de la parte superior. Posteriormente, se pueden modificar los esquemas generados sobre el área de trabajo utilizando igualmente las opciones de la barra de herramientas superior.

Los esquemas compuestos en esta pestaña pueden seleccionarse para imprimirse junto con el resto de planos de la obra utilizando las opciones correspondientes.

Gestión de esquemas

Los esquemas de la instalación de evacuación de aguas se componen sobre láminas de diferentes formatos. Las herramientas de creación y gestión de esquemas se encuentran en el lateral izquierdo de la interfaz.

Al crear o editar un esquema, se pueden configurar las siguientes características:

• Referencia
• Descripción
• Formato de papel
  Los formatos de papel disponibles se pueden configurar en "Opciones generales".
• Orientación (Horizontal / Vertical)
• Factor de escala (%)

Opciones del bloque "Proyecto"

En el bloque "Proyecto" de la barra de herramientas superior, el programa ofrece las siguientes utilidades:

Opciones generales

Permite configurar los formatos de papel y los tipos de tabla disponibles.

Simbología

Permite crear símbolos personalizados mediante un editor de dibujo o importar los símbolos contenidos en ficheros DXF, DWG o DWF guardados en disco. También se puede cargar una biblioteca de símbolos por defecto y realizar modificaciones sobre los mismos. Estos símbolos pueden seleccionarse en la configuración definida para cada elemento, al introducirlos mediante la opción "Elemento".

Herramientas de introducción de elementos del esquema

Estas opciones permiten introducir libremente los elementos del esquema de la instalación de evacuación de aguas, definiendo los siguientes parámetros:

• Elemento
  • Referencia
  • Etiqueta (Color, Descripción, Línea de referencia)
  • Descripción
  • Símbolo (Descarga / Arqueta / Accesorio)
    • Personalizado (opcional)
      Permite seleccionar un símbolo creado previamente con las herramientas de la opción "Símbología".
    • Tamaño
    • Color
• Tubería
  • Referencia
  • Etiqueta (Color, Descripción, Línea de referencia)
  • Bajante (opcional)
    Indica que la tubería es una bajante. El programa comprobará si una bajante con la referencia indicada existe en el modelo.
  • Descripción
  • Color
  • Símbolo
    Configura el estilo de línea que representa la tubería. La última opción permite utilizar una representación realista, indicando la "Distancia" entre líneas paralelas.

Línea de referencia

Permite introducir una línea de referencia. Estas líneas pueden utilizarse para indicar la disposición de los elementos del esquema en las diferentes plantas del edificio.

Tablas de usuario

Permite introducir leyendas o tablas con información complementaria en los esquemas.

Al crear una tabla, esta puede ser "Genérica", indicando el número de filas y tablas y rellenando el contenido de sus celdas en un editor libre, o de tipo "Leyenda", en cuyo caso es posible realizar su "Generación automática" en función de los elementos dispuestos en el esquema.

La gestión de los tipos de tabla puede realizarse también mediante la opción correspondiente dentro de "Opciones generales".

Herramientas de dibujo

Las opciones de este menú permiten introducir los siguientes recursos de dibujo:
