CYPEPLUMBING

La interfaz de la solapa "Solar Systems" del programa CYPEPLUMBING presenta tres pestañas en la parte superior con entornos de trabajo diferenciados: "Instalación", "Esquemas" y "Presupuesto". Estos entornos son similares a los de otras herramientas de CYPE y cuentan con un sistema de ventanas anclables que pueden personalizarse para adaptar el espacio de trabajo a las necesidades de proyecto.

Pestaña "Instalación"

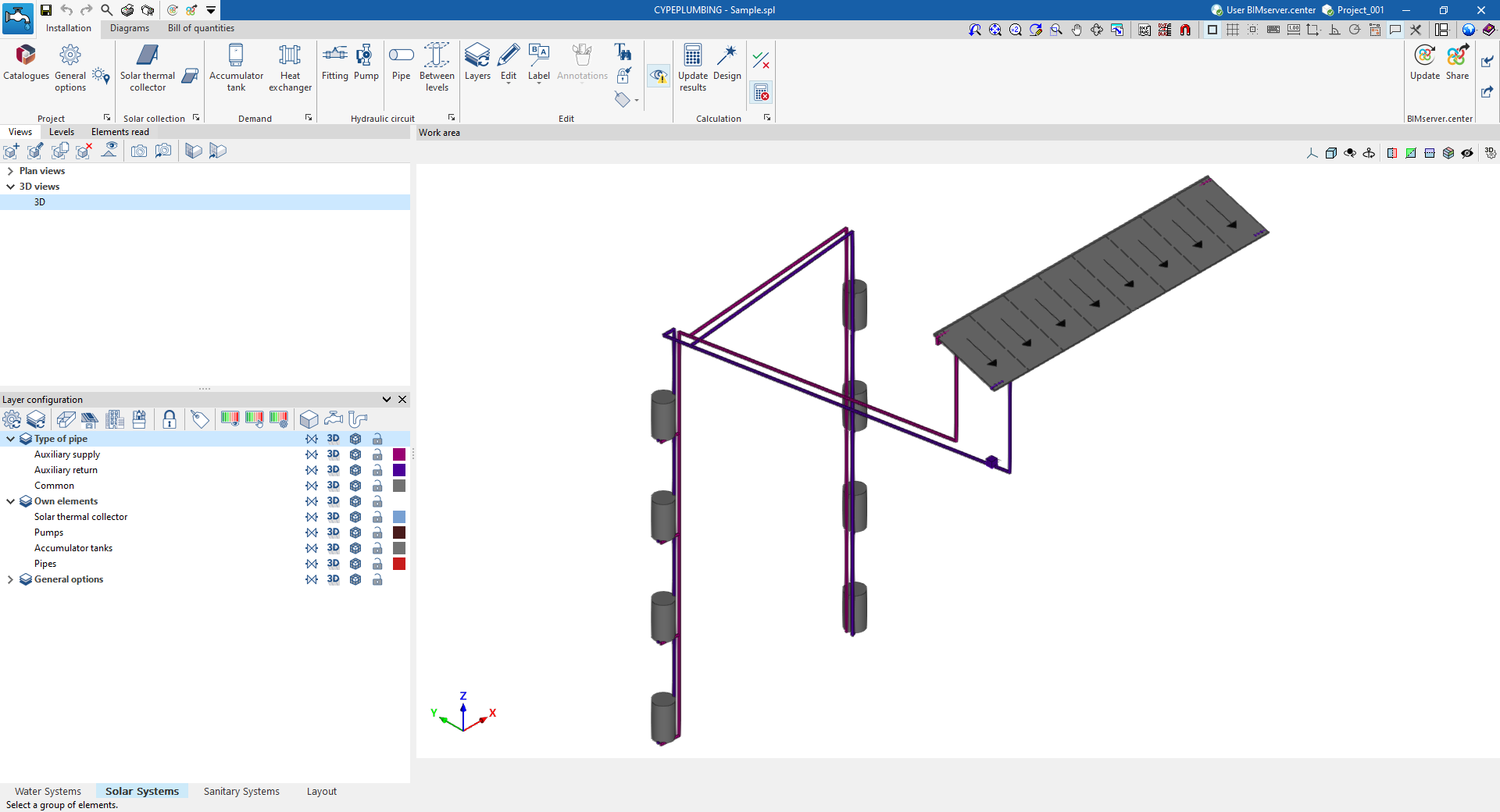

La pestaña "Instalación" presenta un entorno de trabajo que permite realizar el diseño de la instalación de energía solar térmica, tanto en una vista 3D como en cualquier tipo de vista 2D (como planos de planta y alzados). De esta manera, se pueden introducir los elementos de la instalación utilizando la vista más adecuada en cada momento.

Esta pestaña muestra:

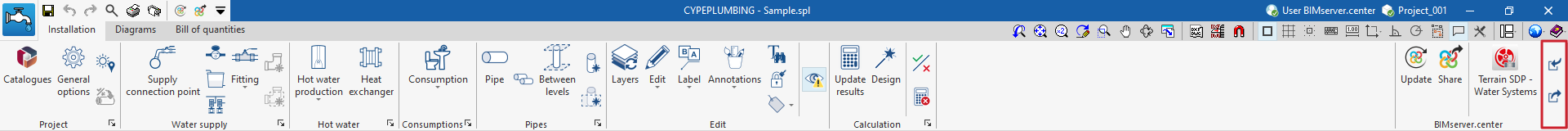

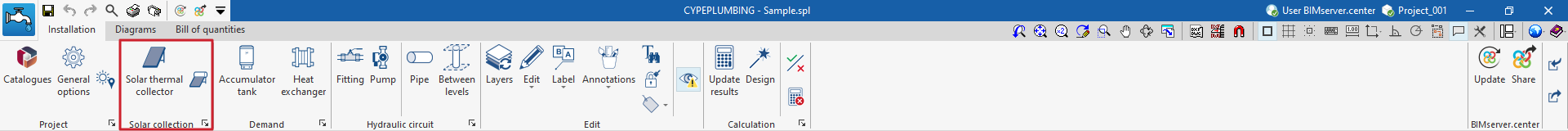

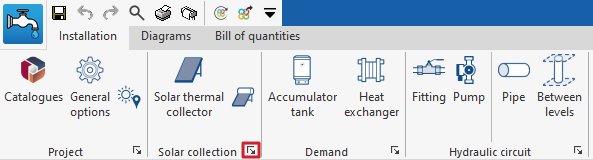

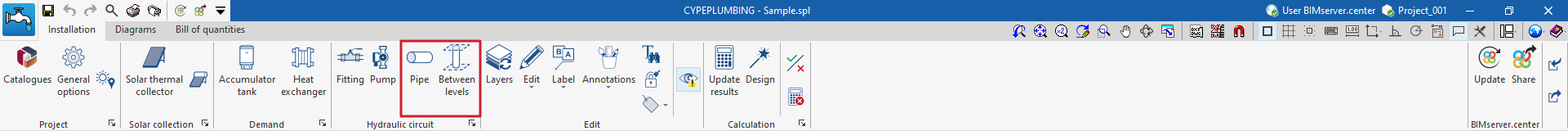

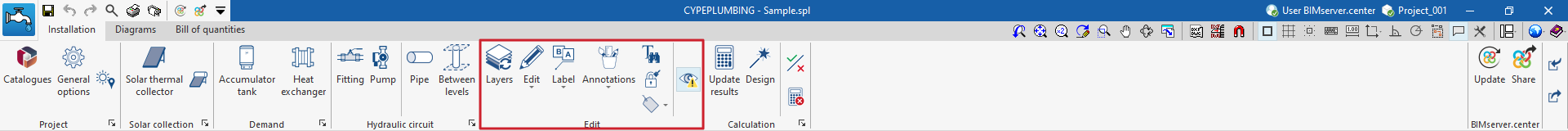

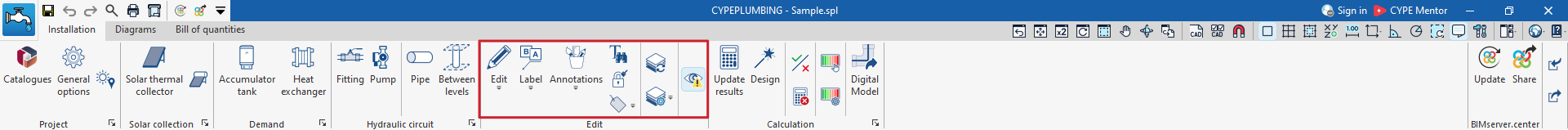

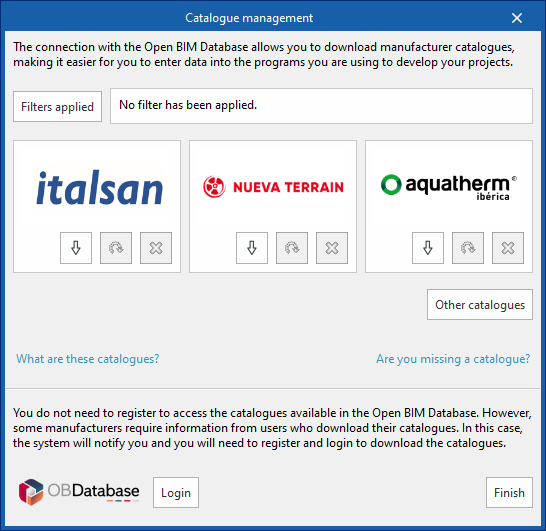

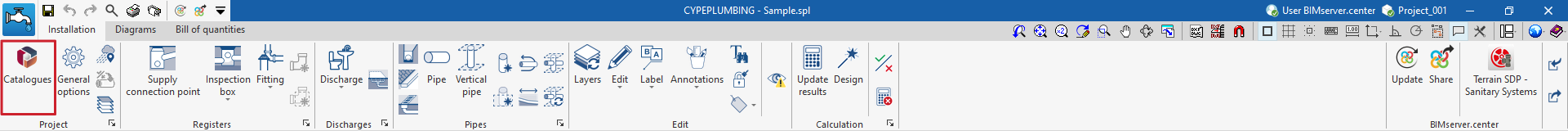

• Una barra de herramientas superior en la que se encuentran las herramientas para gestionar los catálogos y las opciones del proyecto; introducir y editar los elementos de la instalación de energía solar térmica (captadores solares térmicos; acumuladores e intercambiadores de calor; accesorios, bombas y tuberías); y realizar el cálculo, la comprobación y el dimensionamiento de la instalación.
• El área de trabajo, a la derecha de la pantalla, donde se introducen, editan y visualizan los elementos mencionados.

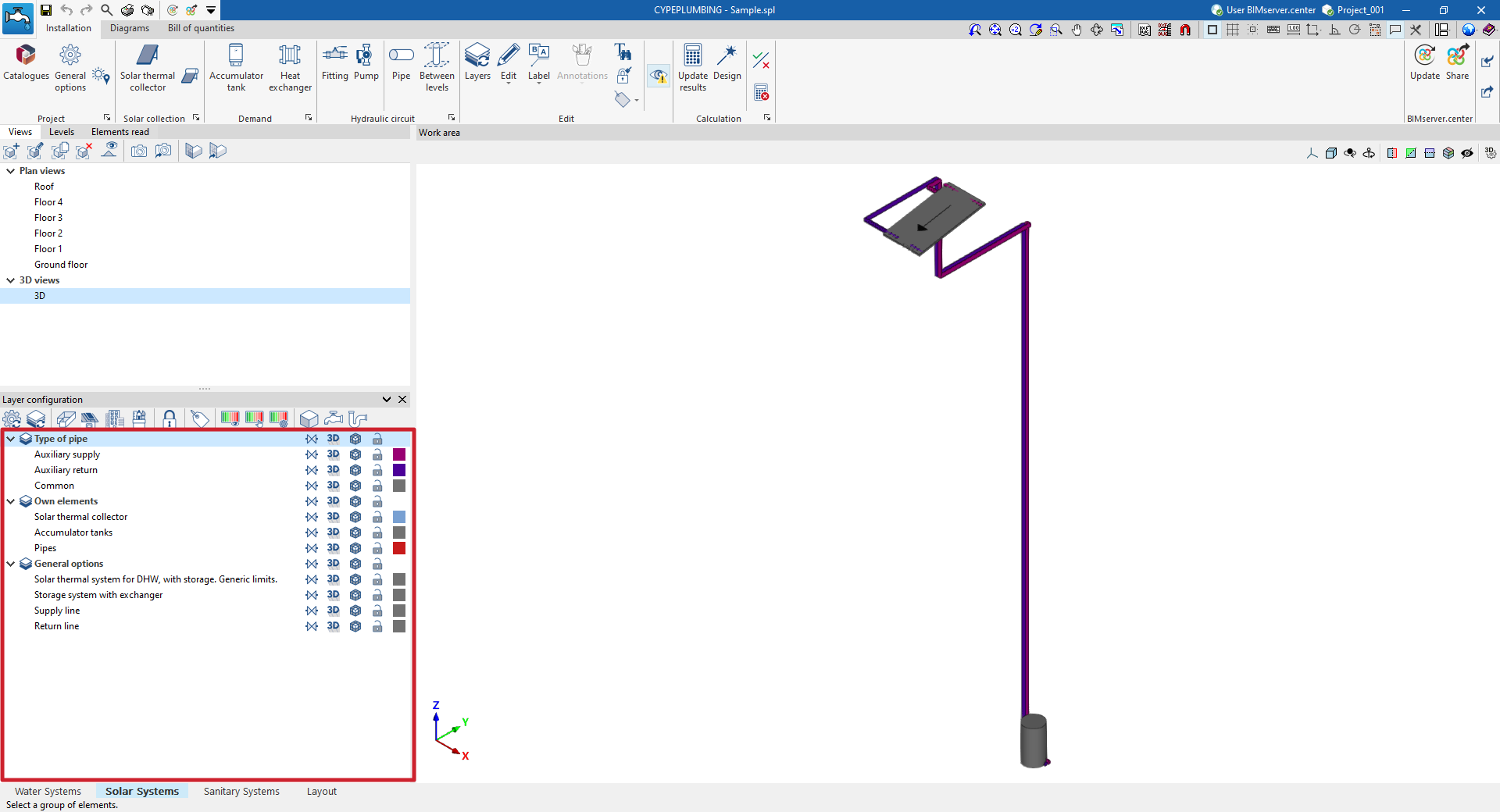

• En el lateral izquierdo, varios paneles con herramientas para definir las vistas y los niveles del proyecto, gestionar la visibilidad de los elementos leídos y configurar las capas y las opciones de captura.

Pestaña "Esquemas"

La pestaña "Esquemas" presenta un entorno de trabajo que permite generar los esquemas de la instalación de energía solar térmica y componerlos sobre láminas de los formatos deseados.

Esta pestaña muestra:

• Una barra de herramientas superior en la que se encuentran las herramientas para generar los esquemas de la instalación de energía solar térmica; introducir y editar los elementos que los conforman; y ajustar y configurar las opciones generales y la simbología.
• El espacio de trabajo, a la derecha de la pantalla, donde se introducen, editan y visualizan los esquemas de la instalación.
• En el lateral izquierdo, un panel de navegación entre los diferentes esquemas creados, que se componen sobre láminas de formato y escala editables.

Pestaña "Presupuesto"

Por otro lado, la pestaña "Presupuesto" permite gestionar la medición y el presupuesto de las instalaciones de energía solar térmica, y muestra:

• Una barra de herramientas superior en la que se encuentran las herramientas para la creación y la edición del presupuesto, así como las de gestión y creación de listados.
• Una ventana gráfica con su propia barra de herramientas, situada en el lateral derecho, en la que es posible visualizar los distintos elementos de la obra.
• Una zona específica para la estructuración del presupuesto, en el lateral izquierdo.

Instalación de una unidad de uso con sistema partido

Esquema de instalación de energía solar térmica para un pequeño edificio de oficinas de un único propietario.

1. Captador solar térmico (en "Captación solar", "Captador solar térmico").
2. Interacumulador de intercambio simple (en "Demanda", "Acumulador").

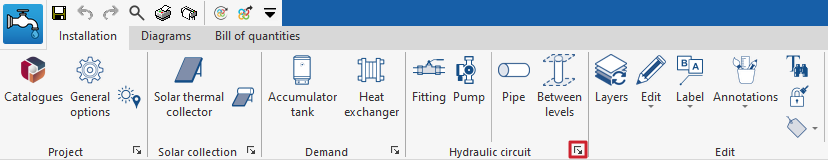

3. Tuberías de impulsión y de retorno ("Circuito hidráulico", "Tubería").

Instalación de varias unidades de uso con interacumuladores individuales

Esquema de instalación de energía solar térmica para un edificio plurifamiliar de 8 viviendas.

1. Captadores solares térmicos (en "Captación solar", "Captador solar térmico").
2. Interacumuladores de intercambio simple, uso individual (en "Demanda", "Acumulador").
3. Bomba de circulación (en "Circuito hidráulico", "Bomba").
4. Tuberías de impulsión y de retorno (en "Circuito hidráulico", "Tubería").

Al iniciar la aplicación y pulsar sobre “Nuevo”, se ofrece la posibilidad de crear una “Nueva obra”. Tras indicar el "Nombre del fichero" y su "Descripción", la obra se puede integrar a continuación en un proyecto ya existente en BIMserver.center.

Esto se realiza en la ventana "Selección de proyecto", que presenta las siguientes opciones:

• En su parte izquierda, se puede iniciar sesión con una cuenta de BIMserver.center.
• A la derecha, se utiliza la opción "Seleccionar proyecto" para elegir un proyecto existente. También se ofrece la posibilidad de “Crear un nuevo proyecto”. En tal caso, el proyecto creado será visible desde BIMserver.center a partir de ese momento.
• Existe la opción de comenzar el proyecto sin estar vinculado a la plataforma BIMserver.center. Para ello, simplemente hay que desmarcar la casilla "Vincularse a un proyecto de BIMserver.center", que se encuentra en la parte superior izquierda.

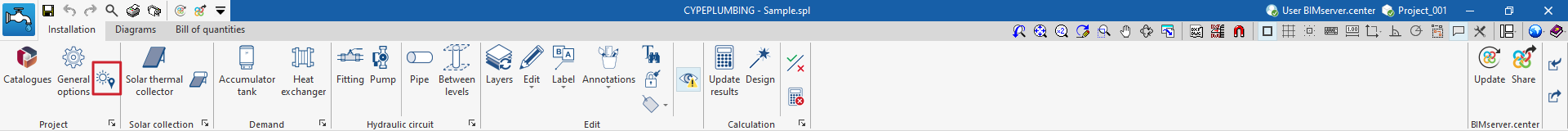

Una vez creada la nueva obra, se accede a la interfaz general del programa. En cualquier momento del trabajo, se pueden compartir o importar archivos del proyecto a través del bloque "BIMserver.center", ubicado en la parte superior derecha de la interfaz general de la pestaña "Instalación".

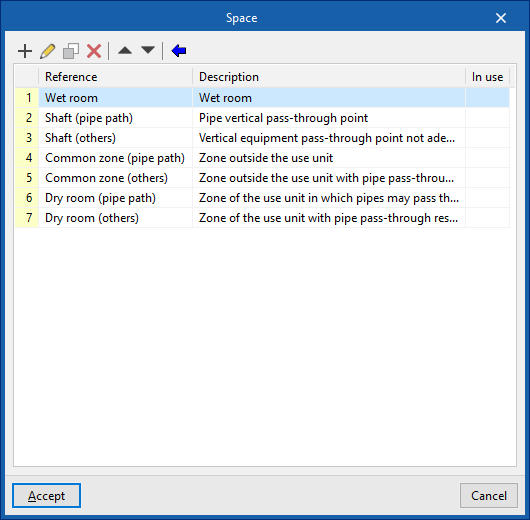

Creación y asignación de tipos de recintos

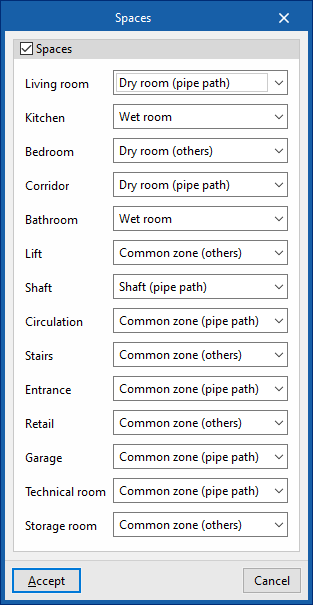

Si el modelo BIM contiene información de los recintos, al crear una obra nueva el programa ofrece crear la lista de tipologías de recintos necesarias y, posteriormente, realizar una asociación de los recintos leídos del modelo BIM con las tipologías creadas seleccionándolas en los desplegables correspondientes.

De esta forma, se genera automáticamente la volumetría de los recintos y se disponen en el espacio del modelo.

La importación y definición de recintos permite ajustar la generación del trazado automático de tuberías.

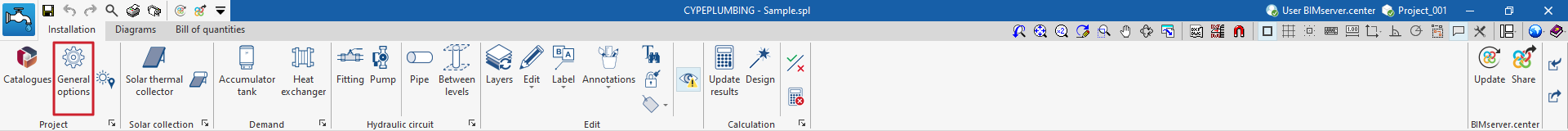

Si es necesario revisar esta configuración más adelante, se deben utilizar las opciones correspondientes dentro del bloque "Proyecto" ("Opciones generales > Recintos" y "Recintos", respectivamente).

• Opciones de cálculo
• Comprobaciones generales
• Opciones de representación
• Unidades

Si se utiliza la opción "Importar configuración", disponible a la derecha del panel "Opciones generales", es posible generar estos datos automáticamente para diferentes países y normativas nacionales e internacionales.

El resto de opciones de la columna derecha permiten importar y exportar a ficheros en disco la configuración completa del panel "Opciones generales", así como seleccionar un fichero con valores iniciales para la creación de una obra nueva.

Opciones de cálculo

Permite definir los datos y criterios generales de cálculo de la instalación de energía solar térmica:

• Características generales
  • Introducción simplificada (opcional)
    Si se activa esta opción, los paneles de introducción y edición de los elementos de la instalación presentan una apariencia simplificada y no exigen la definición de algunos parámetros.
  • Fluido caloportador
    Permite definir la densidad volumétrica, el calor específico y la viscosidad del fluido caloportador por cada valor de temperatura.

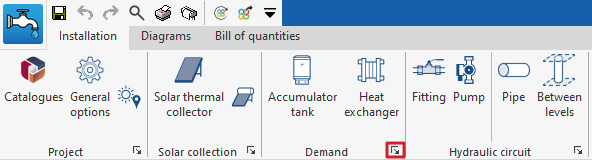

• Demanda (opcional)
  • Criterios de demanda
    Permite definir los criterios de demanda de A.C.S. disponibles (por ejemplo, por cada unidad de uso en un edificio de viviendas, en un hotel, en un gimnasio, etc.), indicando su referencia, descripción y la demanda diaria, por unidad (en unidades de volumen). Estos criterios pueden seleccionarse posteriormente para introducir la información necesaria en el apartado "Consumo" de los equipos de "Acumulador" o "Intercambiador".
  • Temperatura de referencia (opcional)
    Permite definir la temperatura de referencia de la demanda de A.C.S.
  • Factor de corrección (opcional)
    Permite definir un factor de corrección para la demanda de A.C.S. en función del número de abonados.

Comprobaciones generales

Permite definir las comprobaciones generales de la instalación de energía solar térmica:

• Comprobaciones generales
  • Pérdidas máximas por orientación, inclinación y sombras (opcional)
    Permite definir los valores de las siguientes pérdidas máximas para diferentes casos (como el caso general, el caso de superposición de captadores o el caso de integración arquitectónica de captadores):
    • Pérdidas por "Orientación e inclinación"
    • Pérdidas por "Sombras"
    • Pérdidas en "Total"

Opciones de representación

Permite configurar la representación gráfica de los elementos de la instalación de energía solar térmica

• Pestaña "Tipo de línea y color"
  Permite modificar el tipo de línea y el color utilizado en la representación gráfica de los diferentes tipos de tuberías.
  • Impulsión (Color, Tipo de línea)
  • Retorno (Color, Tipo de línea)
• Pestaña "Etiqueta"
  Permite ajustar la información mostrada en las etiquetas de los diferentes elementos de la instalación de energía solar térmica y su tamaño de texto.
  • Composición (Captador solar térmico, Accesorio, Bomba, Acumulador, Intercambiador, Tubería)
  • Configuración
    • Tamaño del texto
• Pestaña "Simbología"
  Permite crear símbolos personalizados mediante un editor de dibujo o importar los símbolos contenidos en ficheros DXF, DWG o DWF guardados en disco.

Unidades

Permite configurar las unidades, la etiqueta y el número de decimales de cada una de las magnitudes relacionadas con la instalación de energía solar térmica:

• Magnitudes básicas (Longitud, Diámetro, Rugosidad absoluta, Área, Volumen, Volumen de líquido, Temperatura)
• Magnitudes generales (Velocidad, Caudal de agua, Presión, Presión por unidad de longitud, Densidad, Viscosidad cinemática del agua)
• Magnitudes térmicas (Conductividad térmica, Transmitancia térmica, Calor específico, Energía, Energía por unidad de superficie, Carga térmica, Flujo de calor por unidad de longitud)

Si se utiliza la opción "Importar uno de los sistemas de unidades predefinidos", disponible a la derecha del panel, es posible importar uno de los siguientes sistemas de unidades:

• Sistema Internacional
  Permite importar las unidades del Sistema Internacional.
• Sistema I-P
  Permite importar las unidades del sistema I-P (Inch-Pound) o sistema imperial.

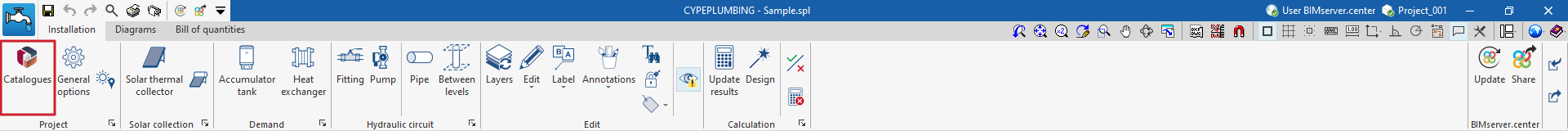

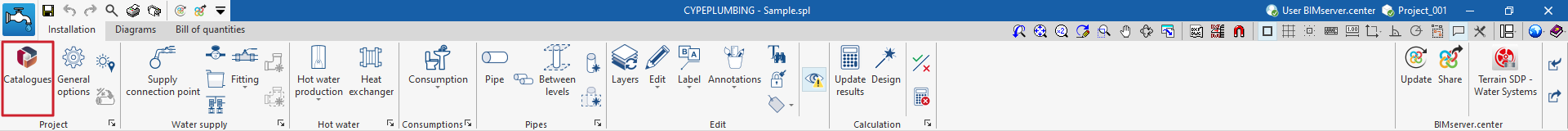

• Catálogo de captadores solares térmicos
• Catálogo de captadores solares térmicos con acumulador
• Catálogo de acumuladores
• Catálogo de bombas
• Catálogo de tuberías
• Catálogo de aislamientos térmicos

Si se utiliza la opción "Importar configuración", disponible a la derecha del panel "Opciones generales", es posible generar estos datos automáticamente para diferentes países y normativas nacionales e internacionales.

El resto de opciones de la columna derecha permiten importar y exportar a ficheros en disco la configuración completa del panel "Opciones generales", así como seleccionar un fichero con valores iniciales para la creación de una obra nueva.

Catálogo de captadores solares térmicos

Permite definir el catálogo de captadores solares térmicos disponibles en la obra. La introducción posterior en el modelo de estos elementos se realiza mediante la opción "Captador solar térmico" del bloque "Captación solar".

Al definir los captadores solares térmicos en este apartado es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del material o equipo.
• Características generales
  • Descripción
• Características técnicas
  Permite introducir las características técnicas del captador solar térmico:
  • Superficie útil
    Superficie útil del captador.
  • Longitud (x)
    Longitud del captador en su dirección "x" local.
  • Longitud (y)
    Longitud del captador en su dirección "y" local.
  • η0
    Rendimiento óptico del captador. El asistente a la derecha permite importar valores usuales para diferentes tipos de captadores, como captadores solares de tubos de vacío (con absorbedor plano o circular), captadores planos con vidrio o captadores sin vidrio.
  • a1
    Coeficiente de pérdida global de primer orden.
  • a2
    Coeficiente de pérdida global de segundo orden.
  • IAM
    Modificador del ángulo de incidencia.
  • Pérdida de carga
    Pérdida de carga asociada al captador.
  • Caudal mínimo
    Caudal mínimo exigido en el captador.
  • Caudal máximo
    Caudal máximo admitido en el captador.

Catálogo de captadores solares térmicos con acumulador

Permite definir el catálogo de captadores solares térmicos con acumulador disponibles en la obra, que incluyen los sistemas compactos con termosifón. La introducción posterior en el modelo de estos elementos se realiza mediante la opción "Captador solar térmico con acumulador" del bloque "Captación solar".

Al definir los captadores solares térmicos con acumulador en este apartado es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del material o equipo.
• Características generales
  • Descripción
• Características técnicas
  Permite introducir las características técnicas del captador solar térmico:
  • Superficie útil
    Superficie útil del captador.
  • Longitud (x)
    Longitud del captador en su dirección "x" local.
  • Longitud (y)
    Longitud del captador en su dirección "y" local.
  • η0
    Rendimiento óptico del captador. El asistente a la derecha permite importar valores usuales para diferentes tipos de captadores, como captadores solares de tubos de vacío (con absorbedor plano o circular), captadores planos con vidrio o captadores sin vidrio.
  • a1
    Coeficiente de pérdida global de primer orden.
  • a2
    Coeficiente de pérdida global de segundo orden.
  • IAM
    Modificador del ángulo de incidencia.
  • Pérdida de carga
    Pérdida de carga asociada al captador.
  • Caudal mínimo
    Caudal mínimo exigido en el captador.
  • Caudal máximo
    Caudal máximo admitido en el captador.
• Acumulador
  Permite introducir las características del acumulador:
  • Capacidad
    Capacidad del acumulador, en unidades de volumen.
  • Radio
    Radio del depósito acumulador.
  • Altura
    Altura del depósito acumulador.
  • Altura de las tomas
    Altura de las tomas de conexión del acumulador en relación a su base.

Catálogo de acumuladores

Permite definir el catálogo de acumuladores disponibles en la obra. La introducción posterior en el modelo de estos elementos se puede realizar mediante la opción "Acumulador", dentro del bloque "Demanda".

Al definir los acumuladores en este apartado es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del material o equipo.
• Características generales
  • Descripción
• Características técnicas (Referencia / Capacidad / Radio / Altura / Altura de las tomas)
  Permite introducir las características técnicas de los acumuladores de la serie añadiendo entradas en la tabla.

Catálogo de bombas

Permite definir el catálogo de bombas de circulación disponibles en la obra. La introducción posterior en el modelo de estos elementos se realiza mediante la opción "Bomba" del bloque "Circuito hidráulico".

Al definir las bombas de circulación en este apartado es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del material o equipo.
• Características generales
  • Descripción
• Características técnicas
  Permite introducir las características técnicas de la bomba.
  • Dimensiones (L, B, H)
  • Curva caudal/presión
    Permite definir las curvas caudal/presión disponibles para la bomba de circulación añadiendo entradas en la tabla.
    • Referencia
      Referencia de la curva.
    • Tipo de curva
      • Punto medio
        Permite introducir los valores que definen el punto medio de la curva caudal/presión y muestra una gráfica con la curva asociada.
        • Caudal
        • Presión
      • Por puntos
        Permite introducir pares de puntos caudal/presión y muestra una gráfica con la curva asociada.
        • Caudal
        • Presión

Catálogo de tuberías

Permite definir el catálogo de materiales disponibles para las tuberías. Los materiales aquí definidos se pueden asignar a las tuberías creadas en "Tuberías", en el apartado "Opciones de dimensionamiento y comprobaciones a realizar" de las "Opciones generales". La introducción posterior de estos elementos en el modelo se realiza mediante las opciones disponibles dentro del bloque "Circuito hidráulico".

Al definir cada tubería en este apartado es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del material.
• Características generales
  • Descripción
  • Rugosidad absoluta
  • Conductividad térmica
• Características dimensionales (Referencia, Diámetro nominal, Diámetro exterior, Espesor)
  Permite introducir las características dimensionales de cada tubería de la serie añadiendo entradas en la tabla.

Catálogo de aislamientos térmicos

Permite definir el catálogo de materiales disponibles para los aislamientos térmicos de tuberías. Los materiales aquí definidos se pueden asignar a las tuberías creadas en "Tuberías", en el apartado "Opciones de dimensionamiento y comprobaciones a realizar" de las "Opciones generales". La introducción posterior de las tuberías en el modelo se realiza mediante las opciones disponibles dentro del bloque "Circuito hidráulico".

Al definir cada aislamiento térmico en este apartado es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del material.
• Características generales
  • Descripción
  • Conductividad térmica (Temperatura, Conductividad)
    En este apartado es posible introducir un valor de conductividad térmica para cada valor de temperatura.
• Características dimensionales (Referencia, Diámetro interior, Espesor)
  Permite introducir las características dimensionales de cada aislamiento térmico de la serie añadiendo entradas en la tabla.

• Captadores solares térmicos
• Captadores solares térmicos con acumulador
• Acumuladores
• Intercambiadores
• Accesorios
• Bombas
• Tuberías

Estos criterios u opciones para dimensionamiento y comprobación deben definirse para cada tipo de elemento antes de su selección e introducción en el modelo.

Si se utiliza la opción "Importar configuración", disponible a la derecha del panel "Opciones generales", es posible generar estos datos automáticamente para diferentes países y normativas nacionales e internacionales.

El resto de opciones de la columna derecha permite importar y exportar a ficheros en disco la configuración completa del panel "Opciones generales", así como seleccionar un fichero con valores iniciales para la creación de una obra nueva.

Captadores solares térmicos / Captadores solares térmicos con acumulación

Permite definir las opciones de dimensionamiento y comprobación de captadores solares térmicos, y de captadores solares térmicos con acumulador, disponibles en el proyecto. La selección de estas opciones se efectúa en la introducción posterior en el modelo de estos elementos, mediante las opciones "Captador solar térmico" o "Captador solar térmico con acumulador" del bloque "Captación solar".

Al definir las opciones de dimensionamiento y comprobación para cada uno de estos elementos, es necesario indicar los siguientes parámetros:

• Referencia
• Características generales
  • Descripción
  • Catálogo de captadores solares térmicos (opcional)
    Es posible asociar al criterio uno de los materiales o equipos definidos en el catálogo de captadores solares térmicos previamente, desde "Catálogo de captadores solares con acumulador", que se encuentra en "Catálogo de captadores solares térmicos", en las "Opciones generales".
• Datos para dimensionamiento y comprobación
  • Pestaña "Datos generales"
    • Pérdidas máximas por orientación, inclinación y sombras (opcional)
      Es posible seleccionar una de las pérdidas definidas previamente, desde las "Comprobaciones generales" de las "Opciones generales".
    • Introducir caudal por m² de superficie (opcional)
    • Contribución solar mínima (opcional)
      Fracción mínima entre los valores de energía solar aportada y de demanda energética.
    • Contribución solar límite, durante un mes (opcional)
      Fracción máxima entre los valores de energía solar aportada y de demanda energética en un mes.
    • Contribución solar límite, durante tres meses (opcional)
      Fracción máxima entre los valores de energía solar aportada y de demanda energética en tres meses.
    • Relación V/S mínima (opcional)
      Relación mínima exigida entre el volumen de acumulación y la superficie de captación.
    • Relación V/S máxima (opcional)
      Relación máxima admisible entre el volumen de acumulación y la superficie de captación.
    • Diámetro (opcional)
    • Captador solar térmico de referencia (opcional)
      La definición de un captador solar térmico de referencia exige la introducción de los siguientes datos: Azimut, Inclinación, Superficie útil por abonado, η0, a1, a2, IAM.
    • Tiempo de activación
      Definido por el número de horas de activación en cada mes del año.
    • Descripción de las comprobaciones a realizar
      Permite introducir un texto descriptivo de las comprobaciones a realizar en el elemento. Este texto aparecerá en los listados junto a cada comprobación.
      • Volumen diario
      • Contribución solar límite, durante un mes
      • Contribución solar límite, durante tres meses
      • Relación V/S
      • Pérdidas por orientación e inclinación
      • Pérdidas por sombras
      • Pérdidas totales

Acumuladores

Permite definir las opciones de dimensionamiento y comprobación de acumuladores disponibles en el proyecto. La selección de estas opciones se efectúa en la introducción posterior en el modelo de estos elementos, mediante la opción "Acumulador" del bloque "Demanda".

Al definir estas opciones es necesario indicar los siguientes parámetros:

• Referencia
• Características generales
  • Descripción
• Datos para dimensionamiento y comprobación
  • Porcentaje del depósito utilizado para el aporte solar
  • Pérdida de carga (opcional)
    Valor de pérdida de carga asociada al acumulador.
  • Descripción de las comprobaciones a realizar
    Permite introducir un texto descriptivo de las comprobaciones a realizar en el elemento. Este texto aparecerá en los listados junto a cada comprobación.
    • Volumen diario

Intercambiadores

Permite definir las opciones de dimensionamiento y comprobación de intercambiadores de calor disponibles en el proyecto. La selección de estas opciones se efectúa en la introducción posterior en el modelo de estos elementos, mediante la opción "Intercambiador" del bloque "Demanda".

Al definir estas opciones es necesario indicar los siguientes parámetros:

• Referencia
• Características generales
  • Descripción
• Datos para dimensionamiento y comprobación
  • Pérdida de carga (opcional)
    Valor de pérdida de carga asociada al intercambiador de calor.

Accesorios

Permite definir las opciones de dimensionamiento y comprobación de accesorios disponibles en el proyecto. La introducción posterior en el modelo de estos elementos se puede realizar mediante la opción "Accesorio" dentro del bloque "Circuito hidráulico".

Al definir estas opciones es necesario indicar los siguientes parámetros:

• Referencia
• Características generales
  • Descripción
  • Tipo de tubería (Impulsión / Retorno)
• Representación gráfica
  • Color (opcional)
  • Símbolo (opcional)
• Datos para dimensionamiento y comprobación
  • Cálculo de pérdida de carga localizada (opcional)
    Permite activar el cálculo de pérdida de carga localizada en el accesorio y definir el criterio de cálculo seleccionándolo entre los disponibles:
    • Pérdida de carga localizada
    • Longitud equivalente

Bombas

Permite definir las opciones de dimensionamiento y comprobación de bombas disponibles en el proyecto. La introducción posterior de estos elementos en el modelo se realiza mediante la opción "Bomba" del bloque "Circuito hidráulico".

Al definir estas opciones es necesario indicar los siguientes parámetros:

• Referencia
• Características generales
  • Descripción
  • Tipo de tubería (Impulsión / Retorno)
• Representación gráfica
  • Color (opcional)
  • Símbolo (opcional)
• Datos para dimensionamiento y comprobación
  • Descripción de las comprobaciones a realizar
    Permite introducir un texto descriptivo de las comprobaciones a realizar en el elemento. Este texto aparecerá en los listados junto a cada comprobación.
    • Incremento de presión

Tuberías

Permite definir las opciones de dimensionamiento y comprobación de tuberías disponibles en el proyecto. La introducción posterior en el modelo de estos elementos se realiza mediante las opciones disponibles dentro del bloque "Circuito hidráulico", como "Tubería".

Al definir estas opciones es necesario indicar los siguientes parámetros:

• Referencia
• Características generales
  • Descripción
  • Tipo de tubería (Impulsión / Retorno)
  • Referencia del material
    Permite seleccionar uno de los materiales introducidos en la tabla de "Catálogo de tuberías", en el apartado "Selección de materiales y equipos" de las "Opciones generales".
  • Referencia del aislamiento térmico
    Permite seleccionar uno de los materiales introducidos en la tabla de "Catálogo de aislamientos térmicos", en el apartado "Selección de materiales y equipos" de las "Opciones generales".
• Representación gráfica
  • Etiqueta (opcional)
    • Referencia (opcional)
    • Diámetro (opcional)
    • Aislamiento (opcional)
  • Color (opcional)
  • Tipo de línea (opcional)
• Datos para dimensionamiento y comprobación
  • Diámetro nominal mínimo (opcional)
    Diámetro nominal mínimo admisible de la tubería.
  • Diámetro nominal máximo (opcional)
    Diámetro nominal máximo admisible de la tubería.
  • Velocidad mínima (opcional)
    Velocidad mínima admisible del fluido en el tramo.
  • Velocidad máxima (opcional)
    Velocidad máxima admisible del fluido en el tramo.
  • Incremento de la longitud real (opcional)
    Permite considerar un porcentaje de incremento de la longitud real de la tubería sobre la longitud introducida en el modelo.
  • Pérdida de carga máxima del tramo (opcional)
    Pérdida de carga máxima admisible en el tramo de tubería.
  • Descripción de las comprobaciones a realizar
    Permite introducir un texto descriptivo de las comprobaciones a realizar en el elemento. Este texto aparecerá en los listados junto a cada comprobación.
    • Diámetro nominal (Consumo)
    • Diámetro nominal (Continuidad)
    • Diámetro interior
    • Caudal
    • Velocidad
    • Pérdida de carga del tramo

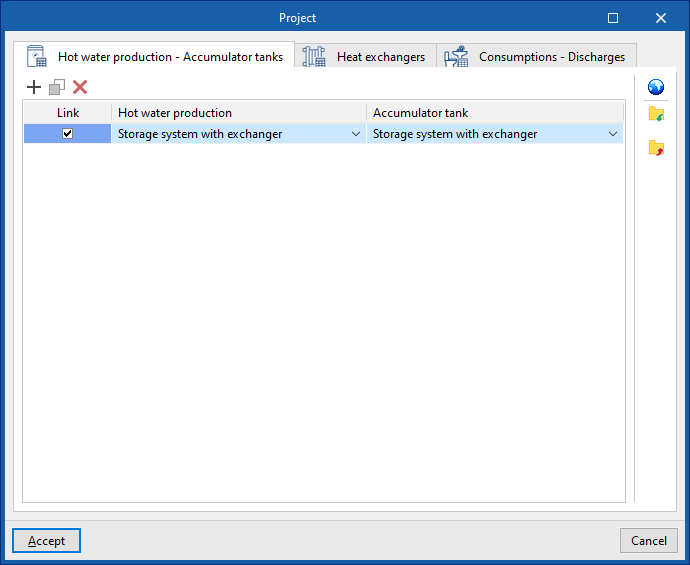

Pestaña "Producción de A.C.S. - Acumuladores"

Esta pestaña permite realizar la asociación entre equipos de producción de ACS dispuestos en la solapa "Water Systems" y acumuladores dispuestos en la solapa "Solar Systems".

La pestaña muestra muestra una tabla con tres columnas:

• Vincular
• A.C.S.
• Acumuladores

El programa permite definir el acumulador asociado a cada equipo de producción de ACS seleccionándolo en cada entrada de la tabla. De esta forma, al introducir un equipo de producción de ACS en la solapa "Water Systems", se introduce automáticamente el acumulador asociado en la solapa "Solar Systems"; y viceversa, al introducir un acumulador en la solapa "Solar Systems", se introduce automáticamente el equipo de producción de ACS asociado en la solapa "Water Systems".

Si se marca la casilla "Vincular", el equipo de producción de ACS y el acumulador asociados se mantendrán vinculados a efectos de operaciones de edición como su desplazamiento. Así, al mover el equipo de producción de ACS, se moverá también el acumulador.

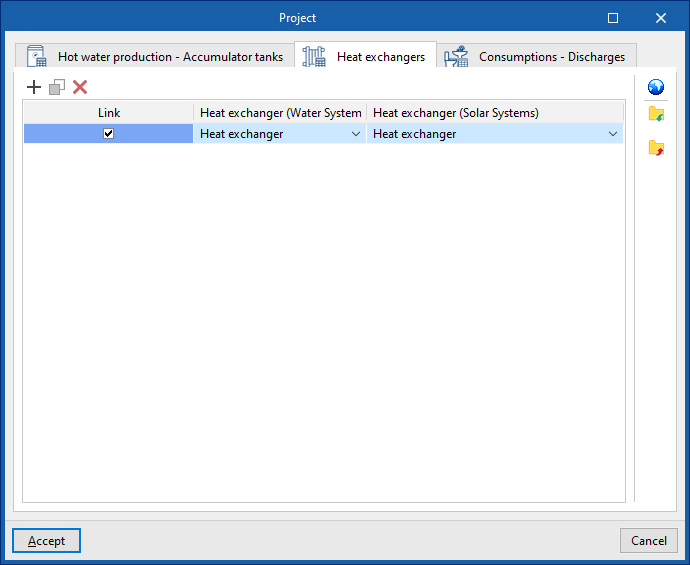

Pestaña "Intercambiadores"

Esta pestaña permite realizar la asociación entre intercambiadores dispuestos en la solapa "Water Systems" e intercambiadores dispuestos en la solapa "Solar Systems".

La pestaña muestra una tabla con tres columnas:

• Vincular
• Intercambiador (Water Systems)
• Intercambiador (Solar Systems)

El programa permite definir el intercambiador de la solapa "Solar Systems" asociado a cada intercambiador de la solapa "Water Systems" seleccionándolo en cada entrada de la tabla. De esta forma, al introducir un intercambiador en la solapa "Water Systems", se introduce automáticamente el intercambiador asociado en la solapa "Solar Systems"; y viceversa, al introducir un intercambiador en la solapa "Solar Systems", se introduce automáticamente el intercambiador asociado en la solapa "Water Systems".

Si se marca la casilla "Vincular", los intercambiadores se mantendrán vinculados a efectos de operaciones de edición como su desplazamiento. Así, al mover el intercambiador de la solapa "Water Systems", se moverá también el intercambiador de la solapa "Solar Systems".

Importación de la configuración regional

Desde cualquiera de las dos ventanas, la opción "Configuración" de la esquina superior derecha es posible cargar automáticamente la configuración de equipos para diferentes países y regiones.

• Pestaña "Presupuesto"
  Permite controlar la generación del presupuesto del elemento mediante filtros.
  • Captador solar térmico

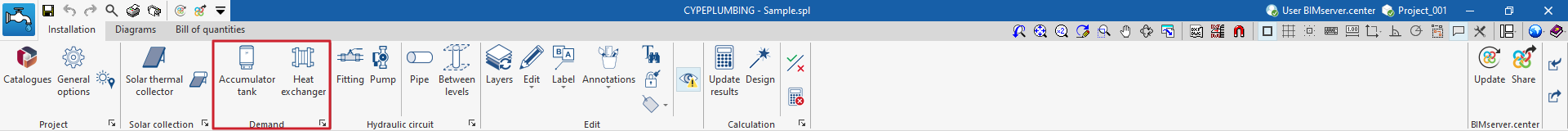

Acumulador

Esta opción permite introducir acumuladores e interacumuladores (sistemas de acumulación con intercambiador integrado) en el modelo.

Al introducir o editar un acumulador es posible configurar los siguientes parámetros. Algunos parámetros solamente aparecen si se mantiene desactivada la opción "Introducción simplificada" de "Opciones de cálculo", dentro de "Opciones generales":

• Referencia
  Referencia del elemento. Este valor se puede bloquear o desbloquear. Si está desbloqueado, el programa creará o modificará la referencia al actualizar resultados.
• Acumulador
  Permite seleccionar los criterios o las opciones de dimensionamiento y comprobación de los acumuladores. Estas opciones se pueden crear y editar desde "Opciones de dimensionamiento y comprobaciones a realizar" en "Opciones generales", dentro del bloque "Proyecto".
• Catálogo de acumuladores
  Permite seleccionar el catálogo de acumuladores a partir de los definidos en el apartado "Selección de materiales y equipos", en "Opciones generales", dentro del bloque "Proyecto".

• Pestaña "Presupuesto"
  Permite controlar la generación del presupuesto del elemento mediante filtros.
  • Acumulador

Intercambiador

Esta opción permite introducir intercambiadores de calor en el modelo.

Al introducir o editar un intercambiador, es posible configurar los siguientes parámetros. Algunos parámetros solamente aparecen si se mantiene desactivada la opción "Introducción simplificada" de las "Opciones de cálculo", dentro de "Opciones generales":

• Referencia
  Referencia del elemento. Este valor se puede bloquear o desbloquear. Si está desbloqueado, el programa creará o modificará la referencia al actualizar resultados.
• Intercambiador
  Permite seleccionar los criterios o las opciones de dimensionamiento y comprobación de los intercambiadores. Estas opciones se pueden crear y editar desde "Opciones de dimensionamiento y comprobaciones a realizar" en "Opciones generales", dentro del bloque "Proyecto".

• Pestaña "Presupuesto"
  Permite controlar la generación del presupuesto del elemento mediante filtros.
  • Intercambiador

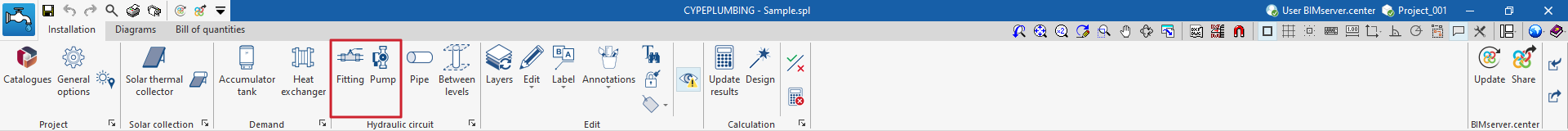

Accesorio

Esta opción permite introducir accesorios (como llaves de abonado o llaves de corte) en el modelo.

Al introducir o editar un accesorio, es posible configurar los siguientes parámetros. Algunos parámetros solamente aparecen si se mantiene desactivada la opción "Introducción simplificada" de "Opciones de cálculo", dentro de "Opciones generales":

• Referencia
  Referencia del elemento. Este valor se puede bloquear o desbloquear. Si está desbloqueado, el programa creará o modificará la referencia al actualizar resultados.
• Accesorio
  Permite seleccionar los criterios o las opciones de dimensionamiento y comprobación de los accesorios. Estas opciones se pueden crear y editar desde "Opciones de dimensionamiento y comprobaciones a realizar" en "Opciones generales", dentro del bloque "Proyecto".

• Pestaña "Presupuesto"
  Permite controlar la generación del presupuesto del elemento mediante filtros.
  • Accesorio

Bomba

Esta opción permite introducir bombas de circulación en el modelo.

Al introducir o editar una bomba, es posible configurar los siguientes parámetros. Algunos parámetros solamente aparecen si se mantiene desactivada la opción "Introducción simplificada" de "Opciones de cálculo", dentro de "Opciones generales":

• Referencia
  Referencia del elemento. Este valor se puede bloquear o desbloquear. Si está desbloqueado, el programa creará o modificará la referencia al actualizar resultados.
• Bomba
  Permite seleccionar los criterios o las opciones de dimensionamiento y comprobación de las bombas. Estas opciones se pueden crear y editar desde "Opciones de dimensionamiento y comprobaciones a realizar" en "Opciones generales", dentro del bloque "Proyecto".

• Pestaña "Presupuesto"
  Permite controlar la generación del presupuesto del elemento mediante filtros.
  • Bomba

• Pestaña "Datos generales"
  Permite definir los datos generales del elemento. Algunos de estos valores se pueden bloquear o desbloquear. Si un valor está bloqueado, al actualizar los resultados no se modifica, sino que se mantiene sin cambios.
  • Diámetro (Bloquear/Desbloquear)
    Permite seleccionar el diámetro de la tubería entre los disponibles en la serie.
  • Temperatura (Bloquear/Desbloquear)
  • Caudal bruto (Bloquear/Desbloquear)
  • Simultaneidad (Bloquear/Desbloquear)
  • Longitud equivalente (Bloquear/Desbloquear)

Tubería entre niveles

La opción "Entre niveles" permite introducir tuberías de la instalación de energía solar térmica definiendo su geometría entre niveles.

Al pulsar sobre esta opción, el programa permite definir las características de la tubería mediante un panel de edición idéntico al que aparece al utilizar la opción "Tubería".

Después, en el cuadro de diálogo "Propiedades - Tubería vertical", se definen los niveles asociados al "Punto inicial" y al "Punto final" de la tubería, junto a un "Desplazamiento" sobre cada uno de los niveles indicados, expresado en valores positivos o negativos. La posición de la tubería en planta se marca con el cursor sobre un punto del área de trabajo.

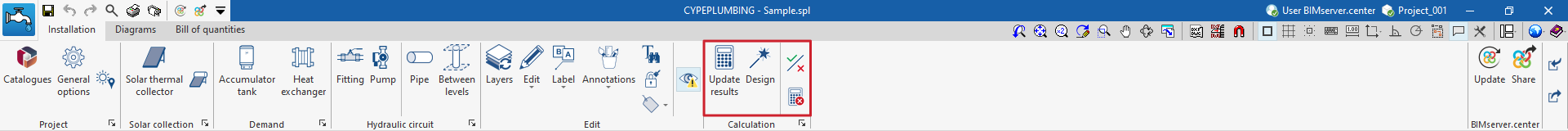

Consultar las comprobaciones realizadas

Esta opción permite abrir y consultar el listado de comprobaciones detalladas que se han realizado en cada elemento de la instalación.

En este listado se incluye información con la referencia y la descripción del elemento, junto a una tabla que muestra una descripción de cada "Comprobación" realizada, los "Valores" límite y calculado, y el "Estado" de cumplimiento.

Esta herramienta es equivalente a la opción que permite consultar las comprobaciones de cada elemento en su panel de edición.

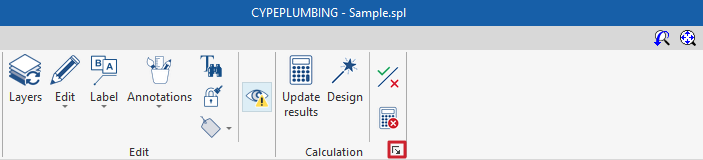

Incidencias de cálculo

La opción "Cálculo", en el bloque "Cálculo", permite mostrar y ocultar incidencias de cálculo.

De forma similar a la anterior, al activar esta opción se resaltan los elementos de la instalación en los que se haya producido algún aviso o error relativo a las comprobaciones de cálculo mediante un sistema de incidencias, como los posibles incumplimientos normativos. Posicionando el cursor sobre cada incidencia se visualiza el mensaje descriptivo de dicho aviso o error.

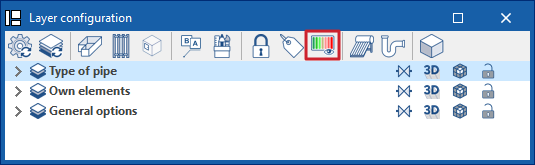

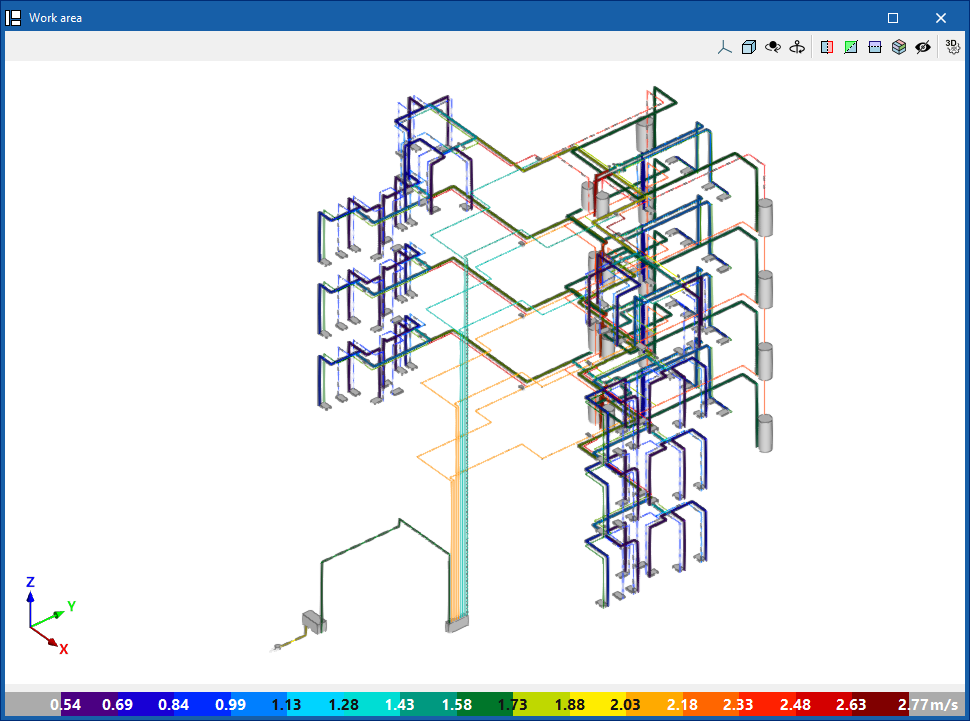

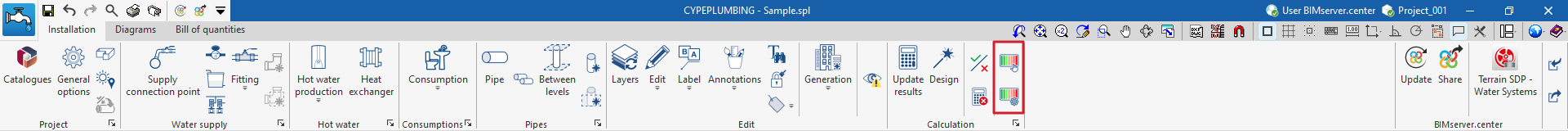

Visualización del análisis gráfico de resultados

La opción que activa la visualización del análisis gráfico de resultados se encuentra en la barra de herramientas superior del panel "Configuración de capas", dentro de la pestaña "Instalación".

Esta opción dibuja los resultados de cálculo de los elementos de la instalación en el "Área de trabajo" mediante una escala de colores, facilitando su análisis.

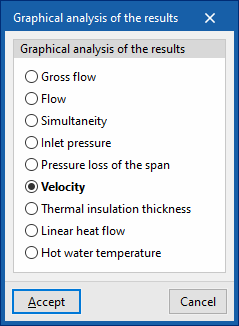

Selección de la magnitud mostrada en el análisis gráfico de resultados

La primera opción permite seleccionar la magnitud interviniente en el cálculo hidráulico de la instalación que se desee analizar entre las disponibles.

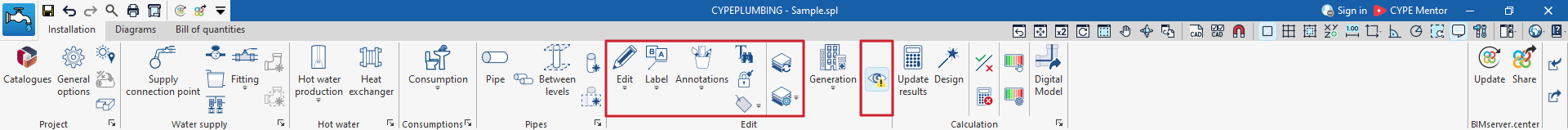

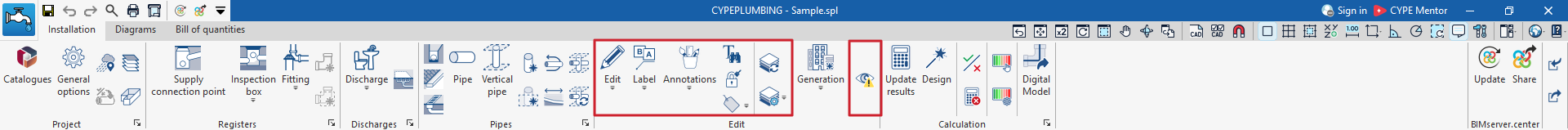

Edición del análisis gráfico de resultados

En el análisis gráfico de resultados, el programa muestra por defecto los valores mínimo y máximo obtenidos en el cálculo para cada magnitud en toda la instalación. De cualquier forma, en el cuadro de diálogo que se abre mediante esta opción, la escala de color se puede ajustar introduciendo de forma específica los valores mínimos y máximos para cada una de las magnitudes disponibles.

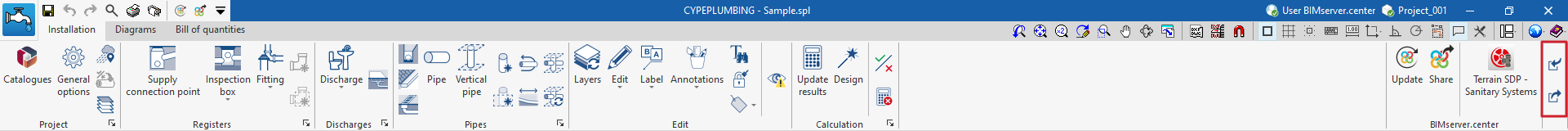

Estas utilidades hacen posible el trabajo en paralelo de varios usuarios en diferentes ficheros. Al terminar la introducción de datos, la información de los ficheros se puede volcar y reunir en un solo fichero utilizando estas opciones.

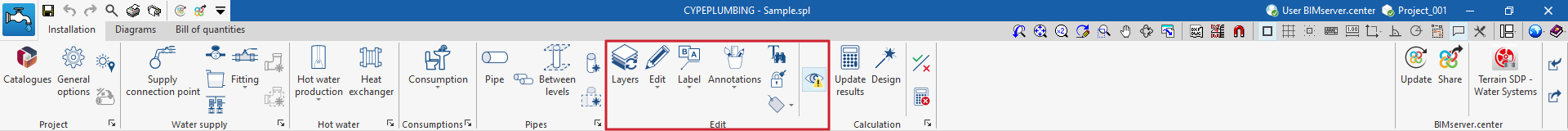

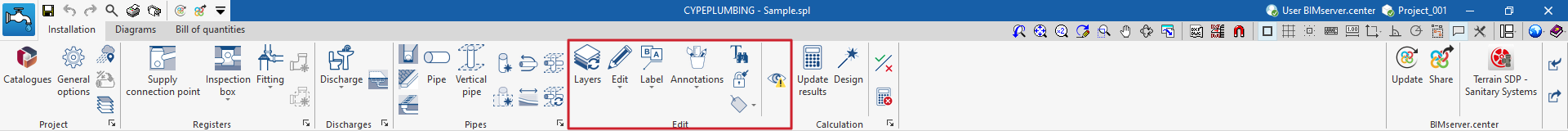

Opciones de visualización y captura de la instalación de energía solar térmica

La lista del panel "Configuración de capas" muestra los elementos del modelo organizados por capas o categorías.

Las categorías de elementos se agrupan en los siguientes apartados:

• Tipo de tubería
  Las categorías de elementos de la instalación de energía solar térmica disponibles son las siguientes:
  • Impulsión auxiliar, Retorno auxiliar, Comunes
• Elementos propios
  Las categorías de elementos de la instalación de energía solar térmica disponibles para su configuración son las siguientes:
  • Captadores solares térmicos, Captadores solares térmicos con acumulador, Acumuladores, Intercambiadores, Accesorios, Bombas, Tuberías
• Opciones generales
  Las categorías mostradas en este apartado corresponden con las tipologías de elementos introducidas dentro de las "Opciones generales" del bloque "Proyecto".

Las opciones de las columnas a la derecha permiten ajustar la visualización y configuran la captura de los elementos de cada categoría. Las columnas y opciones disponibles para cada categoría son las siguientes:

• Referencia
  Referencia de la categoría de elementos.
• Representación simbólica
  Activa o desactiva la representación simbólica de los elementos de la categoría.
• Representación tridimensional
  Activa o desactiva la representación tridimensional o volumétrica de los elementos de la categoría.
• Opacidad
  Ajusta la opacidad de la representación 3D de los elementos de la categoría.
• Captura
  Activa o desactiva la captura de los elementos de la categoría.
• Color
  Modifica el color de los elementos de la categoría.

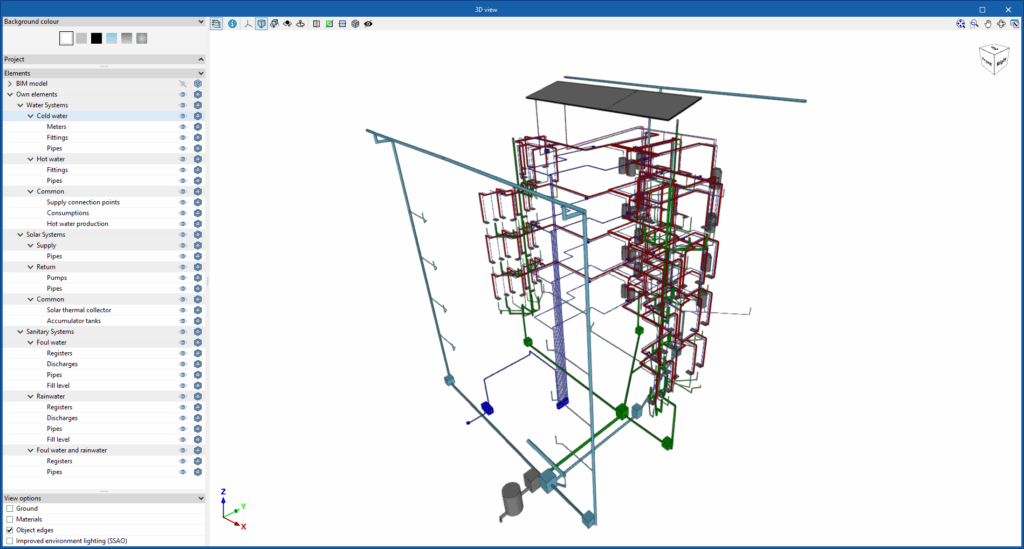

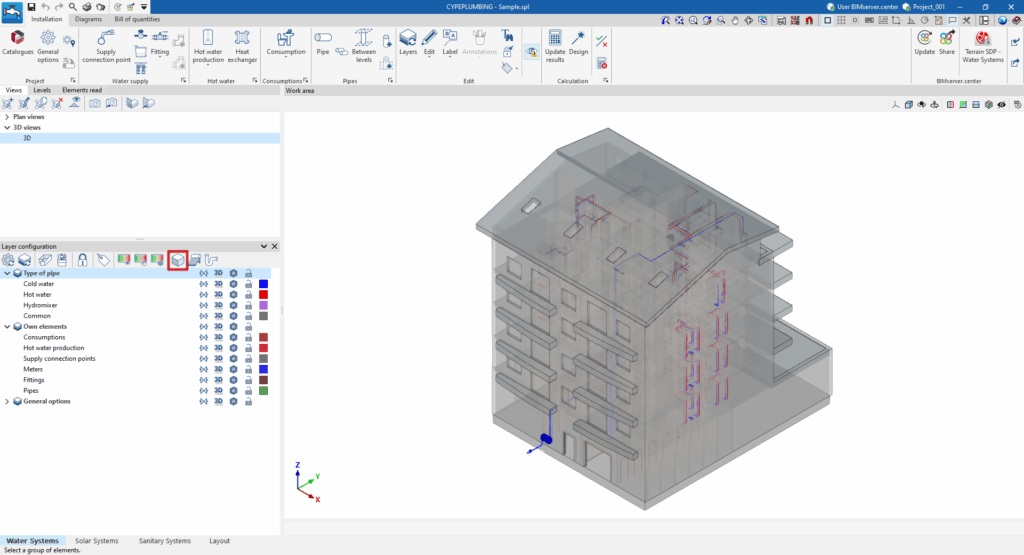

Esta opción abre un visor 3D donde se pueden visualizar conjuntamente los elementos leídos del modelo BIM y los elementos propios introducidos en las diferentes solapas del programa.

La pestaña "Esquemas", disponible en la parte superior de la solapa "Solar Systems", permite generar automáticamente los esquemas de la instalación de energía solar térmica a partir de la información del modelo desarrollado en la pestaña "Instalación", o crearlos manualmente utilizando las herramientas de dibujo disponibles:

• Para componer los esquemas desde cero se crean, en primer lugar, las láminas de los formatos necesarios utilizando las opciones del lateral izquierdo. Después, se introducen los elementos del esquema sobre el área de trabajo de la parte derecha con las opciones de la barra de herramientas superior.
• Para generar automáticamente los esquemas, se usa la opción "Nuevo" de la parte superior. Posteriormente, es posible modificar los esquemas generados sobre el área de trabajo utilizando igualmente las opciones de la barra de herramientas superior.

Se pueden seleccionar los esquemas compuestos en esta pestaña para imprimirlos junto al resto de planos de la obra utilizando las opciones correspondientes.

Gestión de esquemas

Los esquemas de la instalación de energía solar térmica se componen sobre láminas de diferentes formatos. Las herramientas de creación y gestión de esquemas se encuentran en el lateral izquierdo de la interfaz.

Al crear o editar un esquema se pueden configurar las siguientes características:

• Referencia
• Descripción
• Formato de papel
  Los formatos de papel disponibles se pueden configurar en "Opciones generales".
• Orientación (Horizontal / Vertical)
• Factor de escala (%)

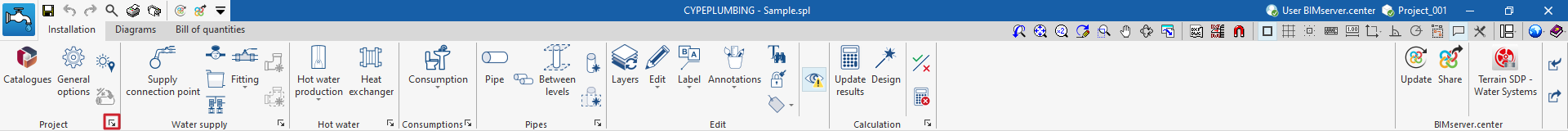

Opciones del bloque "Proyecto"

En el bloque "Proyecto" de la barra de herramientas superior, el programa ofrece las siguientes utilidades:

Opciones generales

Permite configurar los formatos de papel y los tipos de tabla disponibles, las unidades de medida, y la representación gráfica de los elementos de los esquemas de la instalación de energía solar térmica, definiendo su color y su simbología.

Simbología

Permite crear y editar los símbolos de los elementos de la instalación mediante un editor de dibujo. Es posible importar los símbolos contenidos en ficheros DXF, DWG o DWF guardados en disco. Estos símbolos pueden seleccionarse en la configuración definida para cada elemento, dentro de "Opciones generales".

Herramientas de introducción de elementos del esquema

Estas opciones permiten introducir libremente estos elementos del esquema de la instalación de energía solar térmica:

• Captador solar térmico
• Captador solar térmico con acumulador
• Accesorio
• Bomba
• Acumulador
• Intercambiador
• Tubería

En cada uno de ellos, se definen los siguientes parámetros:

• Referencia
  Referencia del elemento particular.
• Opciones de dibujo
  Selección del símbolo definido previamente en las "Opciones de dibujo" de las "Opciones generales".

Línea de referencia

Permite introducir una línea de referencia. Estas líneas pueden utilizarse para indicar la disposición de los elementos del esquema en las diferentes plantas del edificio.

Tablas de usuario

Permite introducir leyendas o tablas con información complementaria en los esquemas.

Al crear una tabla, esta puede ser "Genérica", para la cual se indica el número de filas y de tablas y se rellena el contenido de sus celdas en un editor libre, o de tipo "Leyenda", en cuyo caso es posible su "Generación automática" en función de los elementos dispuestos en el esquema.

La gestión de los tipos de tabla puede realizarse también mediante la opción correspondiente dentro de las "Opciones generales".

Anotaciones

Las opciones de este menú permiten introducir los siguientes recursos de dibujo:
