CYPEPLUMBING

La interfaz de la solapa "Water Systems" del programa CYPEPLUMBING presenta tres pestañas en la parte superior con entornos de trabajo diferenciados: "Instalación", "Esquemas" y "Presupuesto". Estos entornos son similares a los de otras herramientas de CYPE y cuentan con un sistema de ventanas anclables que pueden personalizarse para adaptar el espacio de trabajo a las necesidades de proyecto.

Pestaña "Instalación"

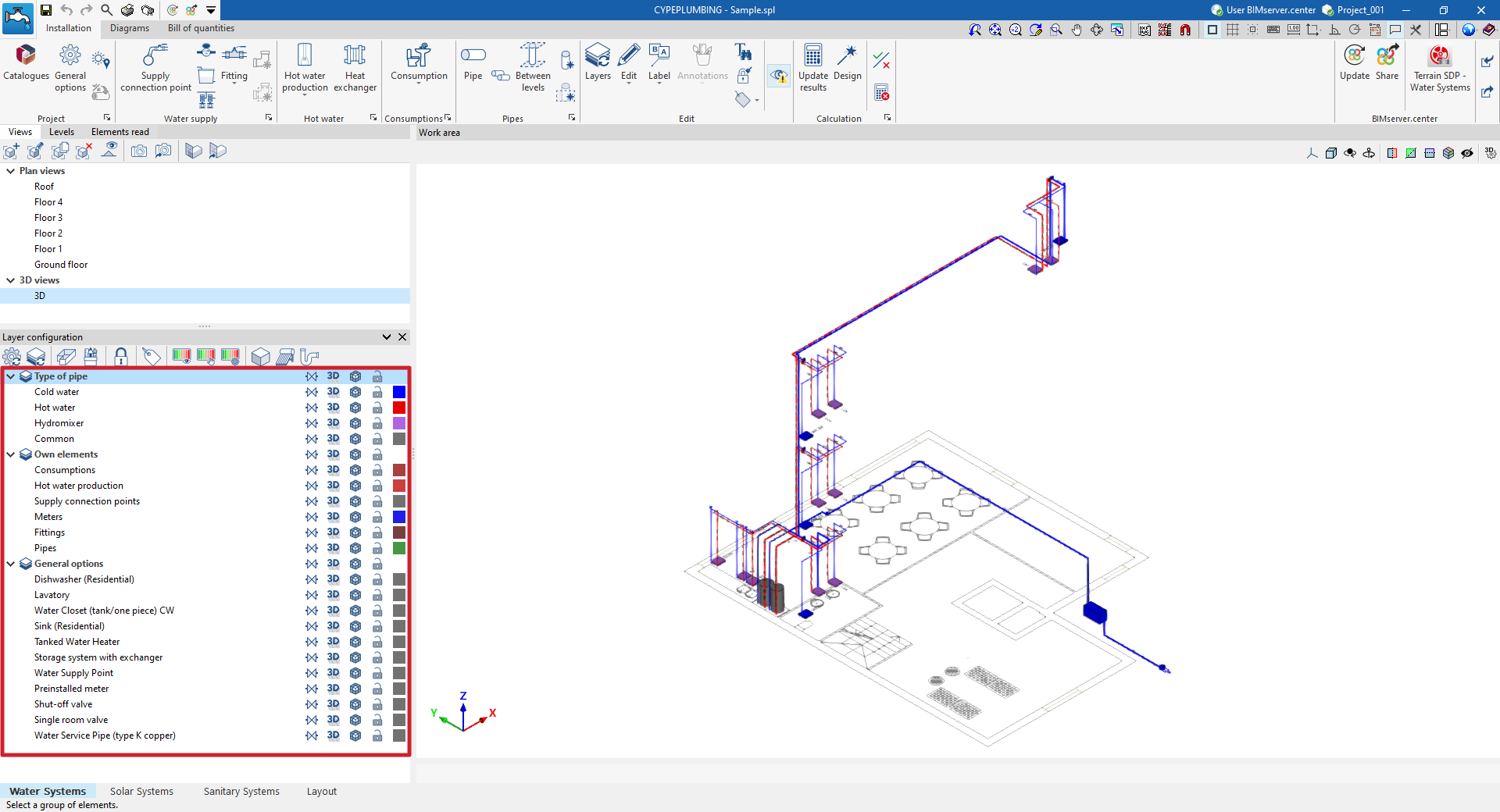

La pestaña "Instalación" presenta un entorno de trabajo que permite realizar el diseño de la instalación de suministro de agua, tanto en una vista 3D como en cualquier tipo de vista 2D (como planos de planta y alzados). De esta manera, se pueden introducir los elementos de la instalación utilizando la vista más adecuada en cada momento.

Esta pestaña muestra:

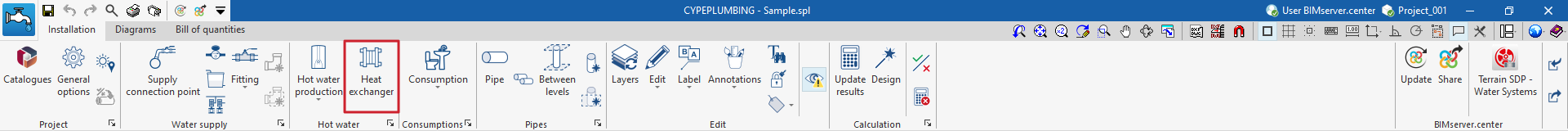

• Una barra de herramientas superior en la que se encuentran las herramientas para gestionar los catálogos y las opciones del proyecto; introducir y editar los elementos de la instalación de suministro de agua (puntos de acometida, contadores, depósitos, sistemas de bombeo, accesorios, colectores, equipos de producción de A.C.S., intercambiadores y tuberías); y realizar el cálculo, la comprobación y el dimensionamiento de la instalación.
• El área de trabajo, a la derecha de la pantalla, donde se introducen, editan y visualizan los elementos mencionados.
• En el lateral izquierdo, varios paneles con herramientas para definir las vistas y los niveles del proyecto, gestionar la visibilidad de los elementos leídos y configurar las capas y las opciones de captura.

Pestaña "Esquemas"

La pestaña "Esquemas" presenta un entorno de trabajo que permite generar los esquemas de la instalación de suministro de agua y componerlos sobre láminas de los formatos deseados.

Esta pestaña muestra:

• Una barra de herramientas superior en la que se encuentran las herramientas para generar los esquemas de la instalación de suministro de agua; introducir y editar los elementos que los conforman; y ajustar y configurar las opciones generales y la simbología.
• El espacio de trabajo, a la derecha de la pantalla, donde se introducen, editan y visualizan los esquemas de la instalación.
• En el lateral izquierdo, un panel de navegación entre los diferentes esquemas creados, que se componen sobre láminas de formato y escala editables.

Pestaña "Presupuesto"

Por otro lado, la pestaña "Presupuesto" permite gestionar la medición y el presupuesto de las instalaciones de suministro de agua, y muestra:

• Una barra de herramientas superior en la que se encuentran las herramientas para la creación y edición del presupuesto, así como las de gestión y creación de listados.
• Una ventana gráfica con su propia barra de herramientas, situada en el lateral derecho, en la que es posible visualizar los distintos elementos de la obra.
• Una zona específica para la estructuración del presupuesto, en el lateral izquierdo.

• Opciones de cálculo
• Comprobaciones generales
• Opciones de representación
• Configuración de listados
• Unidades

Si se utiliza la opción "Importar configuración", disponible a la derecha del panel "Opciones generales", es posible generar estos datos automáticamente para diferentes normativas nacionales e internacionales. De forma similar, se pueden importar los datos de diferentes fabricantes pulsando sobre las opciones que muestran su logo.

El resto de opciones de la columna derecha permiten importar y exportar a ficheros en disco la configuración completa del panel "Opciones generales", así como seleccionar un fichero con valores iniciales para la creación de una obra nueva.

Opciones de cálculo

Permite definir los datos y criterios generales de cálculo de la instalación de suministro de agua.

• Datos generales
  Mediante el botón de ayuda a la derecha de este apartado se puede consultar la formulación empleada en el cálculo hidráulico de la instalación. La fórmula de Darcy-Weisbach se utiliza para calcular las pérdidas de presión en cada tramo de la red. También se muestran las expresiones que determinan el cálculo de las redes de retorno de agua caliente.
  • Introducción simplificada (opcional)
    Si se activa esta opción, los paneles de introducción y edición de los elementos de la instalación presentan una apariencia simplificada y no exigen la definición de algunos parámetros por parte del usuario.
  • Características del agua
    Permite definir la densidad volumétrica, el calor específico y la viscosidad del agua por cada valor de temperatura.
  • Cálculo de la disipación de calor (opcional)
    Permite activar el cálculo de la disipación de calor. Exige la introducción del valor de temperatura ambiente.
  • Porcentaje mínimo de caudal de recirculación (opcional)
    Permite definir un porcentaje mínimo de caudal de recirculación en los circuitos de retorno de agua caliente.
  • Pérdidas de carga localizadas en uniones de tuberías
    Permite seleccionar el tipo de pérdida de carga localizada que se asignará en las uniones de los diferentes tipos de tuberías al utilizar las herramientas para la generación automática de "Pérdidas de carga localizadas en uniones de tuberías" disponibles en el bloque "Suministro de agua" de la barra de herramientas principal. La biblioteca de tipos de pérdidas de carga se puede configurar desde "Accesorios", en el apartado "Opciones de dimensionamiento y comprobaciones a realizar" de las "Opciones generales".
    • Agua fría (Codo 45º, Codo 90º, Te, Reductor)
    • Agua caliente (Codo 45º, Codo 90º, Te, Reductor)
    • Retorno de agua caliente (Codo 45º, Codo 90º, Te, Reductor)
    • Impulsión auxiliar (Codo 45º, Codo 90º, Te, Reductor)
    • Retorno auxiliar (Codo 45º, Codo 90º, Te, Reductor)
• Demanda de A.C.S.
  • Criterios de demanda
    Permite definir los criterios de demanda de A.C.S. disponibles indicando su referencia, descripción y la demanda diaria, por unidad (en unidades de volumen). Estos criterios pueden seleccionarse posteriormente para introducir la información necesaria en el apartado "Consumo" de los equipos de "Producción de A.C.S.".
  • Temperatura de referencia (opcional)
    Permite definir la temperatura de referencia de la demanda de A.C.S.
  • Factor de corrección (opcional)
    Permite definir un factor de corrección para la demanda de A.C.S. en función del número de abonados.
• Generación
  • Criterios de cálculo (opcional)
    Permite seleccionar el tipo de tubería que el programa asigna a cada tramo de la instalación durante el cálculo, en el caso de que se mantenga desbloqueado el apartado "Referencia de la tubería" en cada tubería introducida en el modelo. Los tipos de tubería se pueden crear en "Tuberías", en el apartado "Opciones de dimensionamiento y comprobaciones a realizar" de las "Opciones generales".
    • Agua fría (Puntos de acometida, Preinstalación de contador, Batería de contadores, Llave de abonado, Llave de local húmedo, Consumo, Otros)
    • Agua caliente (Producción de A.C.S., Preinstalación de contador, Batería de contadores, Llave de abonado, Llave de local húmedo, Consumo, Otros)
• Dimensionamiento
  • Diámetros mínimos
    Si se elige esta opción, el dimensionamiento de la instalación se realiza con los valores máximos de velocidad y pérdida de carga introducidos para cada tubería desde "Tuberías", en el apartado "Opciones de dimensionamiento y comprobaciones a realizar" de las "Opciones generales". Con este dimensionamiento se obtienen los diámetros mínimos posibles, si la presión de abastecimiento es suficiente.
  • Requerimiento mínimo de presión disponible
    Si se elige esta opción, el programa inicia un proceso iterativo de dimensionamiento que, además de cumplir con los valores máximos de velocidad y pérdida de carga introducidos para cada tubería (en "Tuberías", en el apartado "Opciones de dimensionamiento y comprobaciones a realizar" de las "Opciones generales") aumenta el diámetro de las tuberías en los circuitos donde las pérdidas condicionan una mayor presión de entrada en la instalación, respetando el criterio de velocidad mínima introducido en el mismo apartado. Con este dimensionamiento se obtienen los diámetros que requieren la mínima presión de abastecimiento posible. Si se seleccionan, adicionalmente, las siguientes opciones que permiten no aumentar el diámetro de los tramos más desfavorables al alcanzar una velocidad mínima o una pérdida de presión mínima, se obtiene un dimensionado de la instalación más cercano al óptimo económico:
    • No aumentar el diámetro si la pérdida de presión es reducida (opcional)
      • Pérdida de presión mínima
    • No aumentar el diámetro si la velocidad es reducida (opcional)
      • Velocidad mínima
• Simultaneidad
  Permite seleccionar y definir los métodos de cálculo de simultaneidad disponibles en el proyecto. Posteriormente, es posible elegir uno de estos métodos para cada tubería definida en "Tuberías", en el apartado "Opciones de dimensionamiento y comprobaciones a realizar" de las "Opciones generales".
  • Q = K_n Σ Q_i
    Permite definir el caudal simultáneo en función de la suma de caudales instantáneos (Q_i) y del coeficiente (K_n). Este coeficiente depende del número n de consumos y su expresión de cálculo adopta diferentes formas, que pueden seleccionarse para cada tubería definida en "Tuberías", en el apartado "Opciones de dimensionamiento y comprobaciones a realizar" de las "Opciones generales".
  • Q_c = x₁ × Q_t^x₂ + x₃
    Permite definir el caudal simultáneo o de cálculo en función del caudal bruto (Q_t) y de los parámetros x₁, x₂ y x₃, que pueden ser definidos por rangos de caudal. Este método se propone en algunos documentos como la norma UNE 149201:2017.
  • Q_c (U)
    Permite definir el caudal simultáneo o de cálculo (Q_c) en función del número de unidades de consumo (U).
  • Q_c (Q_t)
    Permite definir el caudal simultáneo o de cálculo (Q_c) en función del caudal bruto (Q_t).

Comprobaciones generales

Permite definir las comprobaciones generales de la instalación de suministro de agua.

• Comprobaciones generales
  • Colocación en serie de llaves de local húmedo (opcional)
  • Distancia máxima entre el equipo de producción de A.C.S. y el punto de consumo (opcional)
• Opciones de dimensionamiento
  Con esta funcionalidad es posible configurar opciones alternativas de dimensionamiento de forma global a todos los elementos de la instalación. Los parámetros activados e introducidos en esta ventana solamente sirven para cambiar los valores de los parámetros que previamente estén activados en cada tipo de elemento definido en las "Opciones generales", desde donde se accede a "Opciones de dimensionamiento y comprobaciones a realizar". Además, una vez definidas, estas opciones no se aplicarán al dimensionamiento de la instalación hasta que el usuario no las asigne mediante el botón "Opciones de dimensionamiento" del bloque "Proyecto" del menú superior de herramientas de la interfaz general.
  • Referencia
  • Descripción
  • Pestaña "Depósito"
    • Presión mínima (opcional)
    • Presión máxima (opcional)
  • Pestaña "Producción de A.C.S."
    • Presión mínima (opcional)
    • Presión máxima (opcional)
  • Pestaña "Consumo"
    • Presión mínima (opcional)
    • Presión máxima (opcional)
  • Pestaña "Tubería"
    • Diámetro nominal mínimo (opcional)
    • Diámetro nominal máximo (opcional)
    • Velocidad mínima (opcional)
    • Velocidad máxima (opcional)
    • Pérdida de carga máxima del tramo (opcional)
    • Simultaneidad (opcional)

Opciones de representación

Permite configurar la representación gráfica de los elementos de la instalación de suministro de agua.

• Pestaña "Tipo de línea y color"
  Permite modificar el tipo de línea y el color utilizado en la representación gráfica de los diferentes tipos de tuberías.
  • Agua fría (Color, Tipo de línea)
  • Agua caliente (Color, Tipo de línea)
  • Retorno de agua caliente (Color, Tipo de línea)
  • Impulsión auxiliar (Color, Tipo de línea)
  • Retorno auxiliar (Color, Tipo de línea)
• Pestaña "Etiqueta"
  Permite ajustar la información mostrada en las etiquetas de los diferentes elementos de la instalación de suministro de agua y su tamaño de texto.
  • Composición (Punto de acometida, Contador, Accesorio, Colector, Depósito, Sistema de bombeo, Producción de A.C.S., Intercambiador, Consumo, Tubería)
  • Configuración
    • Tamaño del texto
• Pestaña "Simbología"
  • Hidromezclador (Símbolo), Agua fría (Símbolo), Agua caliente (Símbolo)
    Permite seleccionar el símbolo utilizado en la representación gráfica de los consumos de la instalación de suministro de agua entre los símbolos genéricos disponibles o entre los símbolos personalizados creados previamente.
  • Personalizado
    Permite crear símbolos personalizados mediante un editor de dibujo o importar los símbolos contenidos en ficheros DXF, DWG o DWF guardados en disco.

Configuración de listados

Permite configurar la información que aparece en los listados de la instalación de suministro de agua.

• Resultados
  Configura la información que aparece en el listado de resultados.
  • Por red (opcional)
  • Por criterio (opcional)
  • Tramo más desfavorable (opcional)
  • Tramo más favorable (opcional)
• Comprobaciones
  Configura la información que aparece en el listado de comprobaciones.
  • Tramo más desfavorable (opcional)
  • Tramo más favorable (opcional)
  • No cumple (opcional)

Unidades

Permite configurar las unidades, la etiqueta y el número de decimales de cada una de las magnitudes relacionadas con la instalación de suministro de agua:

• Magnitudes básicas (Tiempo, Longitud, Diámetro, Rugosidad absoluta, Área, Volumen, Volumen de líquido, Temperatura, Diferencia de temperatura)
• Magnitudes generales (Velocidad, Caudal de agua, Presión, Presión por unidad de longitud, Densidad, Viscosidad cinemática del agua)
• Magnitudes térmicas (Conductividad térmica, Potencia, Calor específico, Flujo de calor por unidad de longitud)

Si se utiliza la opción "Importar uno de los sistemas de unidades predefinidos", disponible a la derecha del panel, es posible importar uno de los siguientes sistemas de unidades:

• Sistema Internacional
  Permite importar las unidades del Sistema Internacional.
• Sistema I-P
  Permite importar las unidades del sistema I-P (Inch-Pound) o sistema imperial.

• Depósitos
• Grupos de presión
• Bombas
• Accesorios
• Acumuladores
• Calentadores instantáneos
• Catálogo de tuberías
• Catálogo de aislamientos térmicos

Si se utiliza la opción "Importar configuración", disponible a la derecha del panel "Opciones generales", es posible generar estos datos automáticamente para diferentes normativas nacionales e internacionales. De forma similar, es posible importar los datos de diferentes fabricantes pulsando sobre las opciones que muestran su logo.

El resto de opciones de la columna derecha permiten importar y exportar a ficheros en disco la configuración completa del panel "Opciones generales", así como seleccionar un fichero con valores iniciales para la creación de una obra nueva.

Depósitos

Permite definir los materiales y equipos correspondientes a los depósitos. La introducción posterior en el modelo de estos elementos se realiza mediante la opción "Depósito" del bloque "Suministro de agua".

Al definir los depósitos en este apartado es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del material o equipo.
• Características generales
  • Descripción
• Características dimensionales
  Permite introducir las características dimensionales de los equipos disponibles en la serie añadiendo entradas en la tabla.
  • Tipo de depósito
    Las características dimensionales exigidas varían en función de si el depósito es circular o rectangular.
    • Circular (Referencia / Capacidad / Radio / Altura / Altura de la toma / Altura de la toma de salida)
    • Rectangular (Referencia / Capacidad / Anchura / Longitud / Altura /Altura de la toma / Altura de la toma de salida)

Grupos de presión

Permite definir los materiales y equipos correspondientes a los grupos de presión. La introducción posterior en el modelo de estos elementos se realiza mediante la opción "Sistema de bombeo" del bloque "Suministro de agua".

Al definir los grupos de presión en este apartado es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del material o equipo.
• Características generales
  • Descripción
  • Tipo (Convencional / Caudal variable)
• Características técnicas
  Permite introducir las características técnicas del grupo de presión.
  • Número de bombas (1 / 2 / 3 / 4)
  • Dimensiones (L, B, H)
  • Curva caudal/presión
    Permite definir las curvas caudal/presión disponibles para el grupo de presión añadiendo entradas en la tabla.
    • Referencia
      Referencia de la curva.
    • Tipo de curva
      • Punto medio
        Permite introducir los valores que definen el punto medio de la curva caudal/presión y muestra una gráfica con la curva asociada.
        • Caudal
        • Presión
      • Por puntos
        Permite introducir pares de puntos caudal/presión y muestra una gráfica con la curva asociada.
        • Caudal
        • Presión

Bombas

Permite definir los materiales y equipos correspondientes a las bombas de circulación. La introducción posterior en el modelo de estos elementos se realiza mediante la opción "Sistema de bombeo" del bloque "Suministro de agua".

Al definir las bombas de circulación en este apartado es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del material o equipo.
• Características generales
  • Descripción
• Características técnicas
  Permite introducir las características técnicas de la bomba.
  • Dimensiones (L, B, H)
  • Curva caudal/presión
    Permite definir las curvas caudal/presión disponibles para la bomba de circulación añadiendo entradas en la tabla.
    • Referencia
      Referencia de la curva.
    • Tipo de curva
      • Punto medio
        Permite introducir los valores que definen el punto medio de la curva caudal/presión y muestra una gráfica con la curva asociada.
        • Caudal
        • Presión
      • Por puntos
        Permite introducir pares de puntos caudal/presión y muestra una gráfica con la curva asociada.
        • Caudal
        • Presión

Accesorios

Permite definir los materiales y equipos correspondientes a los accesorios. Los materiales y equipos aquí definidos se pueden asignar a los accesorios creados en "Accesorios", en el apartado "Opciones de dimensionamiento y comprobaciones a realizar" de las "Opciones generales". La introducción posterior de estos elementos en el modelo se puede realizar mediante la opción "Accesorio" o a través de las opciones de generación automática de pérdidas de carga localizadas, dentro del bloque "Suministro de agua".

Al definir los accesorios en este apartado es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del material o equipo.
• Características generales
  • Descripción
• Características técnicas
  Permite introducir las características técnicas del accesorio añadiendo entradas en la tabla. La utilización de estos factores depende del criterio de "Cálculo de pérdida de carga localizada" elegido en cada accesorio definido en "Accesorios", en el apartado "Opciones de dimensionamiento y comprobaciones a realizar" de las "Opciones generales".
  • Referencia
  • Diámetro exterior
  • Diámetro interior
  • Coeficiente de pérdida
  • Pérdida de carga localizada
  • Longitud equivalente

Acumuladores

Permite definir los materiales y equipos correspondientes a los acumuladores. La introducción posterior en el modelo de estos elementos se puede realizar mediante la opción "Producción de A.C.S.", dentro del bloque "A.C.S.".

Al definir los acumuladores en este apartado es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del material o equipo.
• Características generales
  • Descripción
  • Intercambiador (Simple / Doble / Sin intercambiador)
  • Entrada para el aporte adicional de otros sistemas (opcional)
• Características técnicas (Referencia / Capacidad / Radio / Altura / Altura de las tomas)
  Permite introducir las características técnicas de los acumuladores de la serie añadiendo entradas en la tabla.

Calentadores instantáneos

Permite definir los materiales y equipos correspondientes a los calentadores instantáneos. La introducción posterior de estos elementos en el modelo se puede realizar mediante la opción "Producción de A.C.S.", dentro del bloque "A.C.S.".

Al definir los calentadores instantáneos en este apartado es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del material o equipo.
• Características generales
  • Descripción
• Características técnicas (Referencia / Caudal / Altura / Anchura / Longitud/ Altura de las tomas)
  Permite introducir las características técnicas de los calentadores instantáneos de la serie añadiendo entradas en la tabla.

Catálogo de tuberías

Permite definir el catálogo de materiales disponibles para las tuberías. Los materiales aquí definidos se pueden asignar a las tuberías creadas en "Tuberías", en el apartado "Opciones de dimensionamiento y comprobaciones a realizar" de las "Opciones generales". La introducción posterior de estos elementos en el modelo se realiza mediante las opciones disponibles dentro del bloque "Tuberías".

Al definir cada tubería en este apartado es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del material.
• Características generales
  • Descripción
  • Rugosidad absoluta
  • Conductividad térmica
• Características dimensionales (Referencia / Diámetro nominal / Diámetro exterior / Espesor)
  Permite introducir las características dimensionales de cada tubería de la serie añadiendo entradas en la tabla.

Catálogo de aislamientos térmicos

Permite definir el catálogo de materiales disponibles para los aislamientos térmicos de tuberías. Los materiales aquí definidos se pueden asignar a las tuberías creadas en "Tuberías", en el apartado "Opciones de dimensionamiento y comprobaciones a realizar" de las "Opciones generales". La introducción posterior de las tuberías en el modelo se realiza mediante las opciones disponibles dentro del bloque "Tuberías".

Al definir cada aislamiento térmico en este apartado es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del material.
• Características generales
  • Descripción
  • Conductividad térmica (Temperatura / Conductividad)
    En este apartado es posible introducir un valor de conductividad térmica para cada valor de temperatura.
• Características dimensionales (Referencia / Diámetro interior / Espesor)
  Permite introducir las características dimensionales de cada aislamiento térmico de la serie añadiendo entradas en la tabla.

• Puntos de acometida
• Contadores
• Depósitos
• Sistemas de bombeo
• Accesorios
• Producción de A.C.S.
• Intercambiador
• Consumos
• Tuberías

Estos criterios y catálogos de opciones deben ser definidos para cada tipo de elemento antes de su selección e introducción en el modelo.

Si se utiliza la opción "Importar configuración", disponible a la derecha del panel "Opciones generales", es posible generar estos datos automáticamente para diferentes normativas nacionales e internacionales. De forma similar, es posible importar los datos de diferentes fabricantes pulsando sobre las opciones que muestran su logo.

El resto de opciones de la columna derecha permite importar y exportar a ficheros en disco la configuración completa del panel "Opciones generales", así como seleccionar un fichero con valores iniciales para la creación de una obra nueva.

Puntos de acometida

Permite definir los puntos de acometida disponibles en el proyecto. La introducción posterior en el modelo de estos elementos se realiza mediante la opción "Punto de acometida" del bloque "Suministro de agua".

Al definir un punto de acometida es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del punto de acometida.
• Características generales
  • Descripción
• Representación gráfica
  • Color (opcional)
  • Símbolo (opcional)
• Datos para dimensionamiento y comprobación
  • Descripción de las comprobaciones a realizar
    Permite introducir un texto descriptivo de las comprobaciones a realizar en el elemento. Este texto aparecerá en los listados junto a cada comprobación.
    • Caudal
    • Presión

Contadores

Permite definir los contadores disponibles en el proyecto. La introducción posterior en el modelo de estos elementos se realiza mediante la opción "Contador" del bloque "Suministro de agua".

Al definir un contador es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del contador.
• Características generales
  • Descripción
  • Altura de las tomas
  • Tipo de red (Agua fría / Agua caliente)
• Representación gráfica
  • Color (opcional)
  • Símbolo (opcional)
• Características técnicas
  • Tipo de contador
    • Preinstalación de contador
    • Batería de contadores
• Datos para dimensionamiento y comprobación
  • Cálculo de pérdida de carga localizada (opcional)
    Permite la introducción de valores de pérdida de carga localizada en los contadores.
  • Pérdida de carga localizada (opcional)
    Permite definir un valor de pérdida de carga localizada asociada al tipo de contador. Si se mantiene desactivada, se debe definir la pérdida de carga localizada en cada elemento de tipo contador en particular.

Depósitos

Permite definir los depósitos disponibles en el proyecto. La introducción posterior en el modelo de estos elementos se realiza mediante la opción "Depósito" del bloque "Suministro de agua".

Al definir un depósito es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del depósito.
• Características generales
  • Descripción
• Representación gráfica
  • Color (opcional)
• Datos para dimensionamiento y comprobación
  • Presión mínima (opcional)
    Presión mínima exigible a la entrada del depósito.
  • Presión máxima (opcional)
    Presión máxima admisible a la entrada del depósito.
  • Tiempo mínimo de funcionamiento (opcional)
  • Descripción de las comprobaciones a realizar
    Permite introducir un texto descriptivo de las comprobaciones a realizar en el elemento. Este texto aparecerá en los listados junto a cada comprobación.
    • Presión
    • Tiempo estimado de funcionamiento

Sistemas de bombeo

Permite definir los sistemas de bombeo disponibles en el proyecto. La introducción posterior de estos elementos en el modelo se realiza mediante la opción "Sistema de bombeo" del bloque "Suministro de agua".

Al definir un sistema de bombeo es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del sistema de bombeo.
• Características generales
  • Descripción
• Representación gráfica
  • Color (opcional)
  • Símbolo (opcional)
• Características técnicas
  Permite indicar si el sistema de bombeo se trata de un grupo de presión o de una bomba de circulación activando la opción correspondiente.
  • Grupo de presión (opcional)
  • Bomba de circulación (opcional)
• Datos para dimensionamiento y comprobación
  • Descripción de las comprobaciones a realizar
    Permite introducir un texto descriptivo de las comprobaciones a realizar en el elemento. Este texto aparecerá en los listados junto a cada comprobación.
    • Incremento de presión

Accesorios

Permite definir los accesorios y los colectores disponibles en el proyecto. La introducción posterior en el modelo de estos elementos se puede realizar mediante las opciones "Accesorio" y "Colector" o a través de las opciones de generación automática de pérdidas de carga localizadas, dentro del bloque "Suministro de agua".

Pestaña "Accesorios"

Al definir un accesorio es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del accesorio. El botón a la izquierda permite cambiar el "Icono" asociado en caso de que este accesorio se active en el bloque de herramientas.
• Características generales
  • Descripción
  • Tipo de tubería (Agua fría / Agua caliente / Retorno de agua caliente / Impulsión auxiliar / Retorno auxiliar)
  • Referencia del material
    Permite seleccionar uno de los materiales introducidos en la tabla de los "Accesorios", en el apartado "Selección de materiales y equipos" de las "Opciones generales".
• Representación gráfica
  • Color (opcional)
  • Símbolo (opcional)
• Características técnicas
  Permite indicar el tipo de accesorio marcando la opción correspondiente entre las disponibles:
  • Llave de corte general (opcional)
  • Llave de abonado (opcional)
  • Llave de local húmedo (opcional)
  • Llave reductora de presión (opcional)
  • Llave mezcladora termostática (opcional)
• Datos para dimensionamiento y comprobación
  • Cálculo de pérdida de carga localizada (opcional)
    Permite activar el cálculo de pérdida de carga localizada en el accesorio y definir el criterio de cálculo seleccionándolo entre los disponibles:
    • Coeficiente de pérdida
    • Pérdida de carga localizada
    • Longitud equivalente

Pestaña "Colectores"

Al definir un colector es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del colector.
• Características generales
  • Descripción
  • Tipo de tubería (Agua fría / Agua caliente / Retorno de agua caliente / Impulsión auxiliar / Retorno auxiliar)
• Representación gráfica
  • Color (opcional)
• Datos para dimensionamiento y comprobación
  • Diámetro (opcional)
    Permite definir el diámetro asociado al colector. Si esta opción se mantiene desactivada, el programa exige la introducción de este valor en cada elemento dispuesto en el modelo.
  • Pérdida de carga (opcional)
    Permite definir la pérdida de carga asociada al colector. Si esta opción se mantiene desactivada, el programa exige la introducción de este valor en cada elemento dispuesto en el modelo.

Producción de A.C.S.

Permite definir los equipos de producción de A.C.S. disponibles en el proyecto. La posterior introducción de estos elementos en el modelo se puede realizar mediante la opción "Producción de A.C.S.", dentro del bloque "A.C.S.".

Al definir un equipo de producción de A.C.S. es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del equipo de producción de A.C.S. El botón a la izquierda permite cambiar el "Icono" asociado en caso de que este equipo se active en el bloque de herramientas.
• Características generales
  • Descripción
• Representación gráfica
  • Color (opcional)
  • Símbolo (opcional)
• Características técnicas
  Permite indicar las características técnicas del equipo de producción de A.C.S.:
  • Producción de A.C.S. (Con acumulación / Instantánea)
  • Solar térmica (opcional)
• Datos para dimensionamiento y comprobación
  • Presión mínima (opcional)
    Presión mínima exigible a la entrada del equipo de producción de A.C.S.
  • Presión máxima (opcional)
    Presión máxima admisible a la entrada del equipo de producción de A.C.S.
  • Tiempo estimado de funcionamiento (opcional)
  • Pérdida de temperatura admisible en red de agua caliente
  • Descripción de las comprobaciones a realizar
    Permite introducir un texto descriptivo de las comprobaciones a realizar en el elemento. Este texto aparecerá en los listados junto a cada comprobación.
    • Caudal
    • Presión
    • Tiempo estimado de funcionamiento

Intercambiadores

Permite definir los intercambiadores de calor disponibles en el proyecto. La introducción posterior en el modelo de estos elementos se realiza mediante la opción "Intercambiador", dentro del bloque "A.C.S.".

Al definir un intercambiador es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del intercambiador.
• Características generales
  • Descripción
• Representación gráfica
  • Color (opcional)
• Características técnicas
  Permite indicar las características técnicas del intercambiador:
  • Solar térmica (opcional)
  • Sistema (Directo / Indirecto)
• Datos para dimensionamiento y comprobación
  • Pérdida de carga (opcional)
    Permite definir un valor de pérdida de carga asociada al tipo de intercambiador.

Consumos

Permite definir los consumos disponibles en el proyecto. La introducción posterior en el modelo de estos elementos se puede realizar mediante la opción "Consumo", dentro del bloque "Consumos".

Al definir un consumo es necesario indicar los siguientes parámetros:

• Referencia
  Referencia del consumo. El botón a la izquierda permite cambiar el "Icono" asociado en caso de que este consumo se active en el bloque de herramientas.
• Características generales
  • Referencia en el plano
  • Descripción
  • Altura de las llaves (opcional)
  • Tipo (Hidromezclador / Agua fría / Agua caliente)
  • Separación entre las llaves
• Representación gráfica
  • Etiqueta (opcional)
    • Referencia (opcional)
  • Símbolo (opcional)
• Datos para dimensionamiento y comprobación
  • Caudal de agua fría / Caudal de agua caliente (en consumos de tipo "Hidromezclador")
    Caudales de agua fría y de agua caliente exigidos por el consumo.
  • Caudal (en consumos de tipo "Agua fría" o "Agua caliente")
    Caudal de agua fría o de agua caliente exigido por el consumo.
  • Diámetro (opcional)
  • Presión mínima
    Presión mínima exigible en el consumo.
  • Presión máxima
    Presión máxima admisible en el consumo.
  • Descripción de las comprobaciones a realizar
    Permite introducir un texto descriptivo de las comprobaciones a realizar en el elemento. Este texto aparecerá en los listados junto a cada comprobación.
    • Presión

Tuberías

Permite definir las tuberías disponibles en el proyecto. La introducción posterior en el modelo de estos elementos se realiza mediante las opciones disponibles dentro del bloque "Tuberías".

Al definir una tubería es necesario indicar los siguientes parámetros:

• Referencia
  Referencia de la tubería.
• Características generales
  • Descripción
  • Tipo de tubería (Agua fría / Agua caliente / Retorno de agua caliente / Impulsión auxiliar / Retorno auxiliar)
  • Referencia del material
    Permite seleccionar uno de los materiales introducidos en la tabla de "Catálogo de tuberías", en el apartado "Selección de materiales y equipos" de las "Opciones generales".
  • Referencia del aislamiento térmico
    Permite seleccionar uno de los materiales introducidos en la tabla de "Catálogo de aislamientos térmicos", en el apartado "Selección de materiales y equipos" de las "Opciones generales".
  • Tubería a la intemperie (opcional)
    Permite indicar al programa que la tubería se sitúa a la intemperie.
• Representación gráfica
  • Etiqueta (opcional)
    • Referencia (opcional)
    • Longitud (opcional)
    • Diámetro (opcional)
    • Aislamiento (opcional)
  • Símbolo (opcional)
  • Color (opcional)
  • Tipo de línea (opcional)
• Datos para dimensionamiento y comprobación
  • Diámetro nominal mínimo (opcional)
    Diámetro nominal mínimo admisible de la tubería.
  • Diámetro nominal máximo (opcional)
    Diámetro nominal mínimo admisible de la tubería.
  • Espesor mínimo del aislamiento térmico (opcional)
    Espesor mínimo requerido del aislamiento térmico.
  • Velocidad mínima (opcional)
    Velocidad mínima admisible del fluido en el tramo.
  • Velocidad máxima (opcional)
    Velocidad máxima admisible del fluido en el tramo.
  • Incremento de la longitud real (opcional)
    Permite considerar un porcentaje de incremento de la longitud real de la tubería sobre la longitud introducida en el modelo.
  • Pérdida de carga máxima del tramo (opcional)
    Pérdida de carga máxima admisible en el tramo de tubería.
  • No modificar el diámetro al dimensionar por pérdida de presión (opcional)
  • Simultaneidad (opcional)
    Permite seleccionar uno de los métodos de cálculo de simultaneidad introducidos dentro de "Simultaneidad", en el apartado "Opciones de cálculo" de las "Opciones generales".
  • Descripción de las comprobaciones a realizar
    Permite introducir un texto descriptivo de las comprobaciones a realizar en el elemento. Este texto aparecerá en los listados junto a cada comprobación.
    • Pestaña "Datos generales"
      • Diámetro nominal
    • Pestaña "Consumo"
      • Diámetro nominal
    • Pestaña "Continuidad"
      • Diámetro nominal
    • Pestaña "Dimensionamiento"
      • Diámetro nominal
    • Pestaña "Cálculo hidráulico"
      • Diámetro interior
      • Caudal
      • Velocidad
      • Pérdida de carga del tramo

Contador

Permite introducir contadores en la instalación de suministro de agua.

Al introducir o editar un contador, es posible configurar los siguientes parámetros. Algunos parámetros solamente aparecen si se mantiene desactivada la opción "Introducción simplificada" en "Opciones de cálculo", dentro de "Opciones generales":

• Referencia
  Referencia del elemento. Este valor se puede bloquear o desbloquear. Si está desbloqueado, el programa creará o modificará la referencia al actualizar resultados.
• Referencia del contador
  Permite seleccionar el tipo de contador por su referencia. Se pueden crear y editar estos tipos en "Opciones de dimensionamiento y comprobaciones a realizar", dentro de "Opciones generales", en el bloque "Proyecto".
• Datos generales
  Permite definir los datos generales del elemento. Algunos de estos valores se pueden bloquear o desbloquear. Si un valor está bloqueado, al actualizar los resultados no se modifica, sino que se mantiene sin cambios.
  • Presión de entrada (Bloquear/Desbloquear)
    Permite definir la presión de entrada al contador.
  • Pérdida de carga localizada
    Permite definir el valor de pérdida de carga localizada asociada al elemento en particular. Esta opción solamente aparece si se activa la opción "Cálculo de pérdida de carga localizada" en el tipo de contador definido en "Opciones de dimensionamiento y comprobaciones a realizar" (dentro de "Opciones generales", en el bloque "Proyecto") manteniendo desactivada la opción "Pérdida de carga localizada".
  • Longitud
    Permite definir la longitud del contador.
• Disposición 3D
  Permite definir la posición y el ángulo del elemento. Este apartado aparece únicamente al editar un elemento ya introducido.
  • Posición (x, y, z)
  • Ángulo
• Etiqueta (opcional)
  Permite gestionar la información visible en la etiqueta del elemento.
  • Referencia (opcional)
• Presupuesto
  Permite controlar la generación del presupuesto del elemento mediante filtros.
  • Contador

Depósito

Permite introducir depósitos en la instalación de suministro de agua.

Al introducir o editar un depósito, es posible configurar los siguientes parámetros. Algunos parámetros solamente aparecen si se mantiene desactivada la opción "Introducción simplificada" en "Opciones de cálculo", dentro de "Opciones generales":

• Referencia
  Referencia del elemento. Este valor se puede bloquear o desbloquear. Si está desbloqueado, el programa creará o modificará la referencia al actualizar resultados.
• Referencia del depósito
  Permite seleccionar el tipo de depósito por su referencia. Se pueden crear y editar estos tipos en "Opciones de dimensionamiento y comprobaciones a realizar" en "Opciones generales", dentro del bloque "Proyecto".
• Datos generales
  Permite definir los datos generales del elemento. Algunos de estos valores se pueden bloquear o desbloquear. Si un valor está bloqueado, al actualizar los resultados no se modifica, sino que se mantiene sin cambios.
  • Depósito
    Permite seleccionar el material o equipo asociado al depósito. Puede crear y editar los materiales y equipos de la instalación en "Selección de materiales y equipos" en "Opciones generales", dentro del bloque "Proyecto".
  • Dimensiones
    Selecciona las dimensiones del depósito introduciendo su capacidad.
  • Caudal (Bloquear/Desbloquear)
    Permite definir el caudal del elemento.
  • Presión de entrada (Bloquear/Desbloquear)
    Permite definir la presión de entrada al depósito.
  • Presión de salida (Bloquear/Desbloquear)
    Permite definir la presión de salida del depósito.
• Disposición 3D
  Permite definir la posición y el ángulo del elemento. Este apartado aparece únicamente al editar un elemento ya introducido.
  • Posición (x, y, z)
  • Ángulo
• Etiqueta (opcional)
  Permite gestionar la información visible en la etiqueta del elemento.
  • Referencia (opcional)
• Presupuesto
  Permite controlar la generación del presupuesto del elemento mediante filtros.
  • Depósito
• Comprobaciones
  Permite consultar y listar las comprobaciones realizadas en el elemento. Se pueden activar, editar o desactivar estas comprobaciones en "Opciones de dimensionamiento y comprobaciones a realizar" en "Opciones generales", dentro del bloque "Proyecto".

Generación de pérdidas de carga localizadas en uniones de tuberías

El programa ofrece dos utilidades para la generación automática de "Pérdidas de carga localizadas en uniones de tuberías":

• La primera opción genera las pérdidas de carga en las uniones de todas las tuberías de la obra.
• La segunda opción genera las pérdidas de carga en las uniones de las tuberías seleccionadas por el usuario.

Tras utilizar cualquiera de estas herramientas, el programa informa del número de encuentros en los que se ha generado una pérdida de carga localizada. A partir de aquí, el usuario puede editar o borrar los accesorios creados en el proceso si lo desea.

Para que estas opciones se encuentren disponibles, se deben activar las casillas correspondientes en "Pérdidas de carga localizadas en uniones de tuberías", que se encuentran en "Generación", dentro de "Opciones de cálculo", y a su vez, de "Opciones generales". Además, desde aquí es posible configurar el tipo de accesorio asociado a cada tipo de unión de tuberías.

Colector

Permite introducir colectores en la instalación de suministro de agua.

Al introducir o editar un colector, es posible configurar los siguientes parámetros. Algunos solamente aparecen si se mantiene desactivada la opción "Introducción simplificada", que se encuentra en "Opciones de cálculo", dentro de "Opciones generales":

• Referencia
  Referencia del elemento. Este valor se puede bloquear o desbloquear. Si está desbloqueado, el programa creará o modificará la referencia al actualizar resultados.
• Referencia del colector
  Permite seleccionar el tipo de colector por su referencia. Se pueden crear y editar estos tipos en "Opciones de dimensionamiento y comprobaciones a realizar", dentro de "Opciones generales", en el bloque "Proyecto".
• Datos generales
  Permite definir los datos generales del elemento. Algunos de estos valores se pueden bloquear o desbloquear. Si un valor está bloqueado, al actualizar los resultados no se modifica, sino que se mantiene sin cambios.
  • Número de salidas
  • Diámetro (Bloquear/Desbloquear)
    Permite seleccionar las características técnicas de la tubería asociada al accesorio. Esta opción solamente aparece si se mantiene desactivada la opción "Diámetro" en el colector seleccionado y definido en "Opciones de dimensionamiento y comprobaciones a realizar", dentro de "Opciones generales", en el bloque "Proyecto".
  • Temperatura (Bloquear/Desbloquear)
  • Caudal (Bloquear/Desbloquear)
  • Presión (Bloquear/Desbloquear)
  • Pérdida de carga localizada
    Permite definir el valor de la pérdida de carga localizada asociada al elemento. Esta opción solamente aparece si se mantiene desactivada la opción "Pérdida de carga" en el colector seleccionado y definido en "Opciones de dimensionamiento y comprobaciones a realizar", dentro de "Opciones generales", en el bloque "Proyecto".
• Disposición 3D
  Permite definir la posición y el ángulo del elemento. Este apartado aparece únicamente al editar un elemento ya introducido.
  • Posición (x, y, z)
  • Ángulo
• Etiqueta (opcional)
  Permite gestionar la información visible en la etiqueta del elemento.
  • Referencia (opcional)
• Presupuesto
  Permite controlar la generación del presupuesto del elemento mediante filtros.
  • Colector

Al pulsar sobre la opción se abre una ventana que muestra una tabla con tres columnas:

• Vincular

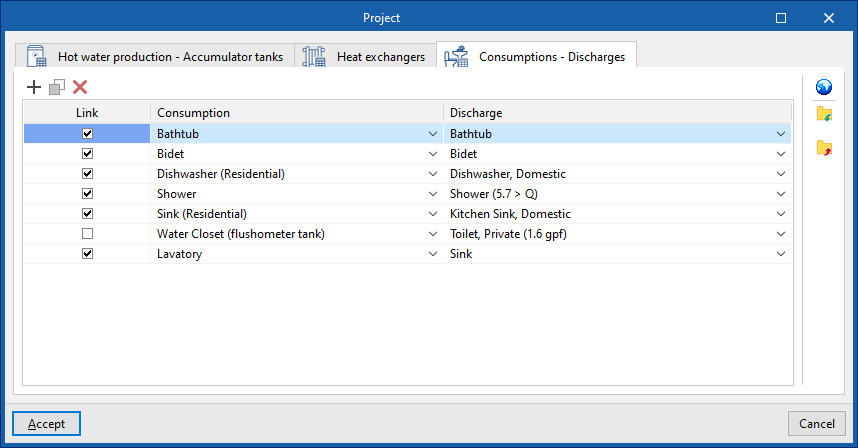

• Consumos
• Descargas

El programa permite definir el consumo asociado a cada descarga seleccionándolo en cada entrada de la tabla. De esta forma, al introducir un consumo en la pestaña "Water Systems", se introduce automáticamente la descarga asociada en la pestaña "Sanitary Systems", y viceversa, al introducir una descarga en la pestaña "Sanitary Systems", se introduce automáticamente el consumo asociado en la pestaña "Water Systems".

Si se marca la casilla "Vincular", el consumo y la descarga asociados se mantendrán vinculados a efectos de operaciones de edición como su desplazamiento. Así, al mover el consumo, se moverá también la descarga.

Con la opción "Configuración" de la esquina superior derecha es posible cargar automáticamente la configuración de consumos y descargas para diferentes países o entornos.

Tubería múltiple

Esta opción permite introducir tuberías múltiples o en paralelo en la instalación de suministro de agua en cualquier posición.

Al pulsar sobre esta opción, el programa permite definir las características y la disposición relativa de una o varias tuberías añadiendo entradas en la tabla. Se deben indicar los siguientes parámetros:

• Referencia
  Referencia de cada tubería.
• Separación
  Separación de cada tubería respecto a la línea de inserción en el modelo.
• Cota
  Cota de cada tubería respecto a la línea de inserción en el modelo.

Tras su introducción, el modelo, la geometría y características de cada una de las tuberías introducidas mediante esta opción puede editarse como cualquier otra tubería, sin mantener una vinculación con las otras tuberías insertadas al mismo tiempo.

Generación de tuberías verticales

El programa ofrece dos herramientas para la generación automática de tuberías verticales que conecten otros elementos (como tuberías o consumos) previamente dispuestos en el modelo.

• La primera opción genera las tuberías verticales en todos los puntos de la obra donde sea posible.
• La segunda opción genera las tuberías verticales entre los elementos seleccionados por el usuario, si es posible.

Tras utilizar cualquiera de estas herramientas, el programa informa del número de tuberías verticales generadas. A partir de aquí, el usuario puede editar o borrar las tuberías creadas en el proceso si lo desea.

Esta herramienta solamente genera una tubería vertical entre dos elementos situados a diferente altura si sus extremos, o si los puntos donde se desea colocar la tubería vertical de conexión, tienen las mismas coordenadas en planta.

Añadir puntos

Permite añadir puntos intermedios en las tuberías. La tubería se mantiene como un único elemento sin dividir.

Borrar puntos

Permite borrar puntos intermedios de las tuberías. La tubería se mantiene como un único elemento sin dividir.

Unir

Permite unir dos tuberías en una sola, generando el tramo de conexión si es necesario. La tubería resultante adopta las propiedades de la primera tubería seleccionada al utilizar la opción.

Dividir

Permite dividir una tubería en dos por el punto seleccionado.

Alargar/recortar elemento

Permite alargar o recortar una tubería respecto a una tubería de referencia. La primera tubería seleccionada sirve de referencia, mientras que la segunda tubería seleccionada se alarga o se recorta tras utilizar la opción. El programa permite previsualizar la geometría resultante en el momento de realizar la segunda selección.

Alargar/recortar a intersección

Permite alargar o recortar dos tuberías seleccionadas hasta su punto de intersección. El programa permite previsualizar la geometría resultante en el momento de realizar la segunda selección.

Buscar

Permite buscar un elemento introduciendo un texto con su referencia completa o parte de su referencia.

• Sólo palabra completa (opcional)
  Si se activa esta casilla, solamente se buscan los elementos cuya referencia completa coincide con el texto introducido.

Al hacerlo, el programa sitúa el elemento en el modelo mediante unas líneas de color magenta en las direcciones principales del espacio y un volumen envolvente del mismo color.

Dibujo

Las opciones de este menú permiten introducir los siguientes recursos de dibujo en una vista en planta:

Consultar las comprobaciones realizadas

Esta opción permite abrir y consultar el listado de comprobaciones detalladas que se han realizado en cada elemento de la instalación.

En este listado se incluye información con la referencia y/o la descripción del elemento, junto a una tabla que muestra una descripción de cada "Comprobación" realizada, los "Valores" límite y calculado, y el "Estado" de cumplimiento.

Esta herramienta es equivalente a la opción "Consultar comprobaciones", accesible desde el panel de edición de cada elemento.

Mostrar/Ocultar incidencias de edición

Al activar esta opción se resaltan los elementos de la instalación en los que se haya producido algún aviso o error relativo a su introducción o edición mediante un sistema de incidencias, como es el caso de las instalaciones desarrolladas incorrectamente. Posicionando el cursor sobre cada incidencia se visualiza el mensaje descriptivo de dicho aviso o error.

Mostrar/Ocultar incidencias de cálculo

De forma similar a la anterior, al activar esta opción se resaltan los elementos de la instalación en los que se haya producido algún aviso o error relativo a las comprobaciones de cálculo mediante un sistema de incidencias, como los posibles incumplimientos normativos. Posicionando el cursor sobre cada incidencia se visualiza el mensaje descriptivo de dicho aviso o error.

Visualización de elementos bloqueados

Esta opción ilumina en color amarillo en el área de trabajo los elementos del modelo que tienen bloqueado alguno de los parámetros mencionados en la opción anterior, facilitando su localización.

Filtro

Abre un gestor de filtros donde es posible crear filtros, en la parte izquierda, y asignarlos a los elementos de la instalación deseados, en la parte derecha.

Añadir

Crea un filtro y lo asigna a los elementos seleccionados en el área de trabajo.

Borrar

Elimina la asignación de filtros de los elementos seleccionados en el área de trabajo. Si se elimina la asignación de todos los elementos de un filtro, se elimina el filtro.

Editar

Edita la asignación de filtros del elemento seleccionado en el área de trabajo.

Vista

Genera una visualización de los elementos del modelo coloreándolos según el filtro al que estén asignados.

Consulta de resultados en pantalla

Tras realizar el cálculo, el programa muestra los resultados en el tooltip o texto informativo que aparece al posicionar el cursor sobre un elemento de la instalación, así como el cumplimiento de las comprobaciones realizadas sobre el mismo. Para ello, la opción "Mostrar textos de información" de la barra de herramientas del extremo superior derecho debe estar marcada.

Listados de comprobaciones por elemento

En el panel de edición de cada elemento es posible consultar el listado de comprobaciones específicas a través de la opción "Consultar comprobaciones".

En este listado se incluye información con la referencia y/o descripción del elemento, junto a una tabla que muestra una descripción de cada "Comprobación" realizada, los "Valores" límite y calculado, y el "Estado" del cumplimiento.

Esta herramienta es equivalente a la opción "Consultar las comprobaciones realizadas", accesible desde el bloque "Cálculo" de la barra de herramientas superior.

Análisis gráfico de resultados

Mediante la opción "Análisis gráfico de resultados" del bloque "Cálculo" de la barra de herramientas superior, se visualizan los valores calculados de diferentes magnitudes coloreando los elementos de la instalación de suministro de agua.

Por defecto, el programa muestra los valores mínimo y máximo de cada factor obtenidos en el cálculo para toda la instalación. De cualquier forma, la escala de color se puede ajustar según los rangos específicos de valores mínimos y máximos definidos en el cuadro de diálogo correspondiente.

Listados

El programa permite imprimir los siguientes listados directamente en la impresora o generar ficheros HTML, PDF, TXT, RTF o DOCX.

Los listados se obtienen mediante la opción "Listados" del área superior izquierda de la interfaz.

• Criterios de cálculo
  Muestra un informe con las expresiones y los criterios de cálculo de la instalación de suministro de agua. Se incluyen los siguientes apartados:
  • Cálculo hidráulico
  • Simultaneidad
  • Potencia de los equipos de producción de A.C.S.
  • Referencia, descripción y datos introducidos para el dimensionamiento y la comprobación de cada tipo de elemento

• Resultados
  Muestra un informe con los resultados de cálculo de la instalación de suministro de agua, organizados en tablas para cada tipo de elemento.

• Comprobaciones
  Muestra el listado de comprobaciones detalladas de cada uno de los elementos de la instalación.

• Materiales
  Muestra un listado que incluye los materiales utilizados en la instalación de suministro de agua.


• Presupuesto
  Esta sección permite imprimir los siguientes listados con la información introducida en la pestaña "Presupuesto":
  • Mediciones
  • Justificación de precios
  • Presupuesto
  • Mediciones y presupuestos
  • Resumen de presupuesto

Configuración de documentos

Para crear documentos que incorporan de forma unificada la información de varios listados seleccionados, se utilizan las opciones de la sección derecha relativas a la configuración de documentos. Para cada documento se pueden configurar los siguientes datos:

• Título
• Descripción
• Cabecera de página (opcional)
  • Proyecto; Situación; Promotor; Autor; Fecha
• Listados a incluir

Para imprimir el documento creado se utiliza la opción "Documento".

También es posible modificar los "Estilos de los documentos" mediante la opción correspondiente.

Planos en formato DWG, DXF o PDF

El programa permite imprimir los planos de la obra en cualquier periférico gráfico que se tenga configurado en el ordenador, o bien crear ficheros DWG, DXF o PDF.

La edición del plano permite configurar las siguientes opciones:

• Selección de categorías de elementos a incluir en el plano (Agua fría, Agua caliente, Retorno de agua caliente, Impulsión auxiliar, Retorno auxiliar, Recintos, Recursos de edición)
• Leyendas por plano / Leyendas por edificio
  • Simbología (opcional) (Tipo, Referencia, Símbolo)
  • Tubería (opcional) (Referencia, Descripción)
  • Consumo (opcional) (Referencia en el plano, Referencia, Diámetro)
• Opciones
  • Mostrar escala (opcional)
  • Mostrar DXF (opcional)
  • Incluir los ficheros .glTF en los planos (opcional)
  • Generar imágenes vectoriales (opcional)
  • Resolución (96 ppp / 150 ppp / 300 ppp / 600 ppp)
  • Esquemas (opcional)
• Selección de vistas 2D o 3D a dibujar
• Escala
• Detalles

Los planos se pueden obtener mediante la opción "Planos" de la parte superior izquierda de la interfaz general del programa.

Vista 3D

Abre un visor 3D donde se visualizan conjuntamente los elementos leídos del modelo BIM y los elementos propios introducidos en las diferentes solapas del programa.

Visibilidad

Aísla la visualización de los elementos seleccionados en el área de trabajo en todas las vistas del modelo, ocultando el resto.

Redibujar

Muestra todos los elementos del modelo en todas las vistas, deshaciendo la operación realizada mediante la opción "Visibilidad".

Actualizar

Actualiza la información contenida en los modelos importados previamente al proyecto o importa nuevos modelos si se desea.

Compartir

Exporta la información del modelo desarrollado con CYPEPLUMBING a BIMserver.center para compartirlo con otros usuarios, incluyendo su representación tridimensional, los listados de cálculo, el presupuesto y los planos de la instalación, así como la información necesaria para completar los documentos del proyecto en CYPE Memorias CTE.

Durante el proceso de exportación se puede definir la información relacionada con la identificación de los archivos a exportar y seleccionar la información que se desea exportar de cada una de las tres solapas del programa, "Water Systems", "Sanitary Systems" y "Layout":

• Nombre
• Descripción
• Water Systems
  • Documento (opcional)
  • CYPE Memorias CTE (opcional)
  • Listados del presupuesto (opcional)
  • Presupuesto (FIEBDC-3) (opcional)
• Sanitary Systems
  • Documento (opcional)
  • CYPE Memorias CTE (opcional)
  • Listados del presupuesto (opcional)
  • Presupuesto (FIEBDC-3) (opcional)
• Layout
  • Planos DXF/DWG (opcional)

Conexión directa con otros programas

CYPEPLUMBING ofrece opciones de conexión directa con herramientas Open BIM que permiten continuar el trabajo, importando la geometría de los elementos de la instalación para realizar su despiece con soluciones específicas.

A través de estas opciones es posible enviar el modelo BIM de CYPEPLUMBING a los siguientes programas:

• Terrain SDP - Water Systems
• Terrain SDP - Sanitary Systems

Estas utilidades hacen posible el trabajo en paralelo de varios usuarios en diferentes ficheros. Al terminar la introducción de datos, la información de los ficheros se puede volcar y reunir en un solo fichero utilizando estas opciones.

Dentro de la pestaña "Instalación" de la solapa "Water Systems", las opciones que configuran la visualización de las capas del modelo se encuentran en el panel "Configuración de capas", situado por defecto en el lateral izquierdo de la interfaz.

Estas opciones permiten activar o desactivar la visualización en todas las vistas de las siguientes categorías de elementos de la instalación de suministro de agua, además del contorno en planta de los recintos leídos del modelo BIM y de los recursos de edición introducidos mediante las herramientas de dibujo del bloque "Edición":

• Agua fría (opcional)
• Agua caliente (opcional)
• Retorno de agua caliente (opcional)
• Impulsión auxiliar (opcional)
• Retorno auxiliar (opcional)
• Recintos (opcional)
• Recursos de edición (opcional)

Además, es posible visualizar los elementos de la instalación de evacuación de aguas introducidos en la solapa "Sanitary Systems" activando la siguiente casilla:

• Sanitary Systems (opcional)

Dentro de la pestaña "Instalación" de la solapa "Water Systems", las opciones que configuran la captura y ajustan la visualización de los elementos del modelo se encuentran en el panel "Opciones de captura", situado por defecto en el lateral izquierdo de la interfaz.

Estas opciones permiten ajustar los siguientes parámetros para todas las vistas del modelo:

• 3D (opcional)
  Activa o desactiva la representación tridimensional o volumétrica de los elementos del modelo.
• Captura (opcional)
  Activa o desactiva la captura de los elementos de la categoría seleccionada.
• Referencia
  Referencia de la categoría de elementos.
• Opacidad
  Ajusta la opacidad de la representación 3D de los elementos introduciendo un valor entre 0 (completamente transparente) y 100 (completamente opaco).
• Simbología (opcional)
  Activa o desactiva la representación simbólica de los elementos del modelo.

Las categorías de elementos de la instalación de suministro de agua disponibles para su configuración son las siguientes:

• Consumos
• Producción de A.C.S.
• Intercambiadores
• Puntos de acometida
• Contadores
• Accesorios
• Colectores
• Depósitos
• Sistemas de bombeo
• Tuberías

La pestaña "Esquemas", disponible en la parte superior de la solapa "Water Systems", permite generar automáticamente los esquemas de la instalación de suministro de agua a partir de la información del modelo desarrollado en la pestaña "Instalación", o crearlos manualmente utilizando las herramientas de dibujo disponibles:

• Para componer los esquemas desde cero se crean, en primer lugar, las láminas de los formatos necesarios utilizando las opciones del lateral izquierdo. Después, se introducen los elementos del esquema sobre el área de trabajo de la parte derecha con las opciones de la barra de herramientas superior.
• Para generar automáticamente los esquemas, se usa la opción "Nuevo" de la parte superior. Posteriormente, el usuario es libre de modificar los esquemas generados sobre el área de trabajo utilizando igualmente las opciones de la barra de herramientas superior.

Se pueden seleccionar los esquemas compuestos en esta pestaña para imprimirlos junto al resto de planos de la obra utilizando las opciones correspondientes.

Gestión de esquemas

Los esquemas de la instalación de suministro de agua se componen sobre láminas de diferentes formatos. Las herramientas de creación y gestión de esquemas se encuentran en el lateral izquierdo de la interfaz.

Al crear o editar un esquema se pueden configurar las siguientes características:

• Referencia
• Descripción
• Formato de papel
  Los formatos de papel disponibles se pueden configurar en "Opciones generales".
• Orientación (Horizontal / Vertical)
• Factor de escala (%)

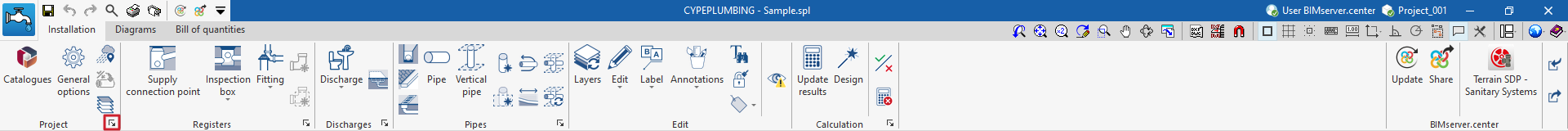

Opciones del bloque "Proyecto"

En el bloque "Proyecto" de la barra de herramientas superior, el programa ofrece las siguientes utilidades:

Opciones generales

Permite configurar los formatos de papel y los tipos de tabla disponibles, las unidades de medida, y la representación gráfica de los elementos de los esquemas de la instalación de suministro de agua, definiendo su color y su simbología (genérica o personalizada).

Simbología

Permite crear símbolos personalizados mediante un editor de dibujo o importar los símbolos contenidos en ficheros DXF, DWG o DWF guardados en disco. Estos símbolos pueden seleccionarse en la configuración definida para cada elemento, dentro de "Opciones generales".

Herramientas de introducción de elementos del esquema

Estas opciones permiten introducir libremente los elementos del esquema de la instalación de suministro de agua, definiendo los siguientes parámetros:

• Punto de acometida
  • Referencia
• Contador
  • Referencia
  • Descripción
    • Batería de contadores (Número de salidas, Número de tapas ciegas)
    • Preinstalación de contador
• Llave de corte
  • Referencia
  • Descripción
    • Llave de corte general
    • Llave de abonado
    • Llave de corte
• Válvula limitadora de presión
  • Referencia
• Depósito
  • Referencia
  • Descripción
    • Número de depósitos en paralelo
• Grupo de presión
  • Referencia
  • Descripción
    • Número de bombas
• Tubería
  • Referencia
  • Referencia de la tubería
  • Descripción
    • Diámetro

Línea de referencia

Permite introducir una línea de referencia. Estas líneas pueden utilizarse para indicar la disposición de los elementos del esquema en las diferentes plantas del edificio.

Tablas de usuario

Permite introducir leyendas o tablas con información complementaria en los esquemas.

Al crear una tabla, esta puede ser "Genérica", indicando el número de filas y tablas y rellenando el contenido de sus celdas en un editor libre, o de tipo "Leyenda", en cuyo caso es posible su "Generación automática" en función de los elementos dispuestos en el esquema.

La gestión de los tipos de tabla puede realizarse también mediante la opción correspondiente dentro de las "Opciones generales".

Herramientas de dibujo

Las opciones de este menú permiten introducir los siguientes recursos de dibujo:
