CYPETHERM HE Plus

Flujos de trabajo compatibles con el programa

CYPETHERM HE Plus, al ser una herramienta Open BIM y estar conectada a la plataforma BIMserver.center, ofrece diferentes opciones de flujo de trabajo.

Para realizar la simulación energética y verificación normativa, el modelo geométrico puede realizarse desde cero en CYPETHERM HE Plus o efectuarse previamente en distintos programas alternativos, como CYPECAD MEP, IFC Builder, CYPE Architecture u otras tecnologías de modelado.

Introducción de datos

Si se vincula la obra de CYPETHERM HE Plus a un proyecto BIM de la plataforma BIMserver.center, es posible llevar a cabo las siguientes acciones.

Importación de modelos BIM desde CYPECAD MEP

Si el modelo se ha diseñado en CYPECAD MEP y compartido en BIMserver.center, es posible importar directamente la siguiente información a partir del modelo del edificio, de las instalaciones y de los cálculos realizados en este programa:

• Importación de la geometría del edificio (zonas, recintos, elementos constructivos opacos, huecos y sombras propias) a partir del modelo diseñado en CYPECAD MEP.
• Importación de las soluciones constructivas a partir de las tipologías de elementos constructivos definidas en CYPECAD MEP.
• Importación de sombras remotas a partir de los edificios próximos y otros obstáculos introducidos en CYPECAD MEP.
• Importación de los datos del emplazamiento a partir de la localidad donde se sitúa el proyecto en CYPECAD MEP.
• Generación de la instalación de climatización del edificio (sistemas de climatización y/o unidades terminales) a partir de las instalaciones desarrolladas en CYPECAD MEP.
• Importación del caudal de ventilación de los recintos a partir de los resultados del cálculo y de la verificación del DB-HS3 realizados en CYPECAD MEP.
• Importación de la potencia instalada de iluminación y de los valores de VEEI calculado y límite en los recintos a partir del cálculo luminotécnico realizado en CYPECAD MEP.

Nota:
Puede consultarse el siguiente enlace para conocer cómo exportar de CYPECAD MEP a CYPETHERM HE Plus.

Importación de modelos BIM desde IFC Builder

Si el modelo se ha diseñado en IFC Builder y compartido en BIMserver.center, es posible importar directamente la siguiente información a partir del modelo del edificio realizado en este programa:

• Importación de la geometría del edificio (zonas, recintos, elementos constructivos opacos, huecos y sombras propias) a partir del modelo diseñado en IFC Builder.
• Importación de las soluciones constructivas a partir de las definidas en IFC Builder.
• Importación de sombras remotas a partir de los edificios próximos y otros obstáculos introducidos en IFC Builder.

Importación de modelos BIM desde CYPE Architecture o desde otras tecnologías de modelado

Si el modelo se ha diseñado en CYPE Architecture o en otras tecnologías de modelado (como Autodesk Revit u otros programas CAD/BIM como Allplan o ArchiCAD), los flujos de trabajo a seguir son:

• Si el modelo se ha diseñado en CYPE Architecture y compartido en BIMserver.center, es necesario pasar por Open BIM Analytical Model. Es posible importar el modelo analítico generado por este programa y nuevamente compartido en BIMserver.center.
• Si el modelo se ha diseñado en Autodesk Revit, su información debe compartirse a BIMserver.center utilizando el Plugin Open BIM - Revit. Tras el paso por Open BIM Analytical Model, es posible importar el modelo analítico generado por este programa y nuevamente compartido en BIMserver.center.
• Si el modelo se ha diseñado en programas CAD/BIM como Allplan, ArchiCAD y otros capaces de generar un fichero en formato IFC, este fichero debe incorporarse al proyecto de BIMserver.center utilizando IFC Uploader. Tras el paso por Open BIM Analytical Model, es posible importar el modelo analítico generado por este programa y nuevamente compartido en BIMserver.center.

De esta forma, CYPETHERM HE Plus realizará lo siguiente:

• Importación de la geometría del edificio (zonas, recintos, elementos constructivos opacos, huecos y sombras propias) a partir del modelo analítico generado por Open BIM Analytical Model.

Importación de información BIM complementaria

Además, CYPETHERM HE Plus es capaz de importar la siguiente información BIM complementaria:

• Importación de soluciones constructivas diseñadas en CYPE Construction Systems. El paso por CYPE Construction Systems es útil si se ha utilizado CYPE Architecture, Autodesk Revit u otros programas CAD/BIM para realizar el modelo geométrico, o si se ha utilizado IFC Builder sin introducir la información relativa a las soluciones constructivas.
• Importación de sombras remotas en base a los edificios introducidos en el modelo diseñado en Open BIM Site y compartido en BIMserver.center. Tras el paso por Open BIM Analytical Model, es posible importar el modelo analítico generado por este programa y nuevamente compartido en BIMserver.center.
• En algunas versiones, es posible realizar la importación de la instalación de climatización con equipos de fabricante definida en programas Open BIM Systems como Open BIM BOSCH, Open BIM DAIKIN, Open BIM FUJITSU, Open BIM MIDEA, Open BIM PANASONIC, Open BIM SAUNIER DUVAL u Open BIM VAILLANT. Esto permite generar los sistemas de climatización y/o las unidades terminales asociadas, seleccionando los equipos y sistemas correspondientes.
• Importación de la potencia instalada de iluminación y de los valores de VEEI calculado y límite en los recintos a partir de modelos desarrollados en CYPELUX.
• Importación de los valores mensuales de energía eléctrica producida por la instalación fotovoltaica del edificio desarrollada en CYPELEC PV Systems.

Requerimientos

De forma adicional, en el flujo de trabajo Open BIM, las aplicaciones pueden generar requerimientos que deben ser solucionados mediante el uso de otras aplicaciones, para completar de manera satisfactoria el proyecto. CYPETHERM HE Plus recibe y verifica los siguientes requerimientos:

• Importación de requerimientos procedentes del programa CYPEDOC CTE HS 2. La norma CTE DB HS 2, en su apartado 2.1.3.a, señala que el emplazamiento y el diseño de los almacenes de contenedores deben permitir que la temperatura interior no supere los 30 ºC.

Edición libre

• Si se necesita realizar ajustes sobre la información importada, es posible introducir o editar numéricamente los datos de los elementos del edificio en CYPETHERM HE Plus en el árbol disponible en la pestaña "Edificio".

Si no se importa el modelo a partir de la información contenida en un proyecto BIM de la plataforma BIMserver.center, es posible llevar a cabo las siguientes acciones:

Modelado libre/con plantillas

• Es posible dibujar directamente y desde cero el modelo geométrico y constructivo del edificio, así como el de los edificios próximos y otros obstáculos, en CYPETHERM HE Plus mediante su introducción libre en la solapa "Modelo 3D".
• El modelado en la solapa "Modelo 3D" de CYPETHERM HE Plus puede realizarse apoyándose en plantillas DXF-DWG, DWF o imágenes (.jpeg, .jpg, .bmp, .wmf).

Importación de ficheros IFC y generación del modelo 3D

• Si se dispone de un fichero IFC con la geometría del edificio, se puede importar en la solapa "Modelo 3D" de CYPETHERM HE Plus con la opción "Importar IFC" y, mediante un asistente, generar automáticamente la geometría de los siguientes datos del modelo: muros, forjados, cubiertas, ventanas, puertas y lucernarios. Después, se pueden realizar los ajustes correspondientes en la solapa "Modelo 3D" para completarlo.

Tras la creación o importación y el ajuste de la geometría del edificio en la solapa "Modelo 3D", el programa permite generar el modelo térmico con la opción correspondiente, pasando así a la solapa "Simulación energética".

Salida de datos

CYPETHERM HE Plus proporciona las siguientes opciones de salida de datos:

• Exportación de listados a los formatos HTML, DOCX, PDF, RTF y TXT.
• Exportación de planos a los formatos DXF, DWG y PDF.
• Exportación de la certificación energética del edificio a varios formatos, incluyendo PDF y XML.
• Exportación de la información generada con CYPETHERM HE Plus a la plataforma BIMserver.center mediante formatos IFC. La información de la simulación energética realizada en CYPETHERM HE Plus puede ser utilizada por una nueva obra, también de CYPETHERM HE Plus, para efectuar el análisis energético y económico de diferentes medidas de mejora del edificio, así como para obtener el certificado energético incorporando dichas medidas de mejora.

Secuencia de introducción y salida de datos para realizar la justificación del CTE DB HE y obtener la certificación energética del edificio

La justificación del CTE DB HE1, HE0 y HE4 y la obtención de la certificación energética del edificio puede realizarse en el programa mediante la siguiente secuencia de introducción y salida de datos:

1. Crear una obra nueva (desde "Archivo", "Nuevo") y seleccionar la opción "Verificación normativa".
2. (Opcional) Vinculación a BIMserver.center. Se puede realizar la importación de la geometría del edificio, de las soluciones constructivas, de los datos del emplazamiento, de las sombras, de la potencia de iluminación de recintos y de la definición de los sistemas de climatización a partir del modelo BIM. En el proceso de importación también se configura la ventilación de las zonas habitables y se puede realizar el procesamiento de aristas en los casos correspondientes.
3. (Opcional) En caso de que no se haya importado el modelo a partir de la información contenida en BIMserver.center, es necesario introducirlo en la pestaña "Modelo 3D" y, posteriormente, utilizar la opción "Modelo geométrico" para transferir la información a la pestaña "Edificio".
4. En la pestaña "Edificio", se revisa y completa la definición del modelo del edificio:
   • Revisión y/o definición de los datos generales del proyecto (desde el bloque "Datos generales"), incluyendo los parámetros generales y los datos del emplazamiento.
   • Revisión y/o definición de las características de los recintos a través de la gestión de sus bibliotecas (árbol lateral "Edificio", "Biblioteca", "Recintos").
   • (Opcional) Si no se han importado las soluciones constructivas, definición de las características de los elementos constructivos a través de la gestión de sus bibliotecas (árbol lateral "Edificio", "Biblioteca", "Elementos constructivos/Huecos acristalados/Puertas").
   • (Opcional) Si no se ha realizado previamente, se efectúa el procesamiento de aristas (mediante la opción "Procesamiento de aristas" de la barra de herramientas superior) para la generación y el procesamiento de los puentes térmicos lineales.
   • (Opcional) Revisión, ajuste y validación de los datos que presenta el modelo del edificio y su estructura en zonas, recintos y elementos, las sombras propias y las sombras remotas (árbol lateral "Edificio", "Zonas/Sombras propias/Sombras remotas").
   • Revisión, introducción y/o edición de los sistemas de ACS y de los sistemas de climatización (mediante las herramientas del árbol lateral "Edificio", "Zonas", "Unidades terminales/Sistemas de ACS/Sistemas de climatización" o mediante las opciones del bloque "Sistemas" de la barra de herramientas superior).
   • Comprobación del modelo del edificio (desde "Errores", "Comprobar el modelo") y subsanación de los errores y avisos mediante la edición de los datos en esta pestaña.
5. En la pestaña "Verificación normativa" se configuran las opciones de cálculo, se efectúa el mismo y se consultan los resultados:
   • Ajuste de las opciones de cálculo (bloque "Cálculo", "Opciones de cálculo").
   • Simulación energética del edificio, verificación del CTE DB HE y cálculo de la certificación energética del edificio (bloque "Cálculo", "Calcular").
   • (Opcional) Consulta en pantalla de los resultados de cálculo en el área de visualización principal, a nivel de edificio o zona (según su selección en el árbol lateral "Edificio").
   • Obtención de listados, incluyendo los listados justificativos del CTE DB HE1, HE0 y HE4 (mediante las opciones del bloque "Listados") y ficheros de cálculo (mediante las opciones del bloque "Cálculo").
   • Visualización de la calificación energética del edificio y obtención de la certificación energética del edificio (mediante las opciones correspondientes del bloque "Listados").
6. (Opcional) Consulta de datos de elementos en planos de planta (pestaña "Planos").
7. (Opcional) Obtención de planos (desde la opción "Planos" del menú "Archivo" o de la parte superior de la interfaz).
8. Exportación a BIMserver.center (bloque "BIMserver.center", "Compartir").

Ejemplos de modelos para la justificación del CTE DB HE y la obtención de la certificación energética del edificio

A continuación se muestra un ejemplo de un modelo que se puede desarrollar en el programa, en el que se indica la disposición de los elementos y las opciones que permiten su introducción, y con el que se puede efectuar la justificación normativa del CTE DB HE y obtener la certificación energética del edificio a través de su simulación energética.

Modelo de un bloque plurifamiliar de 8 viviendas

La geometría arquitectónica se puede introducir en el programa o importar desde un modelo BIM. En los casos correspondientes, se importan también las soluciones constructivas y la definición de las instalaciones. Se deben revisar y definir los siguientes elementos:

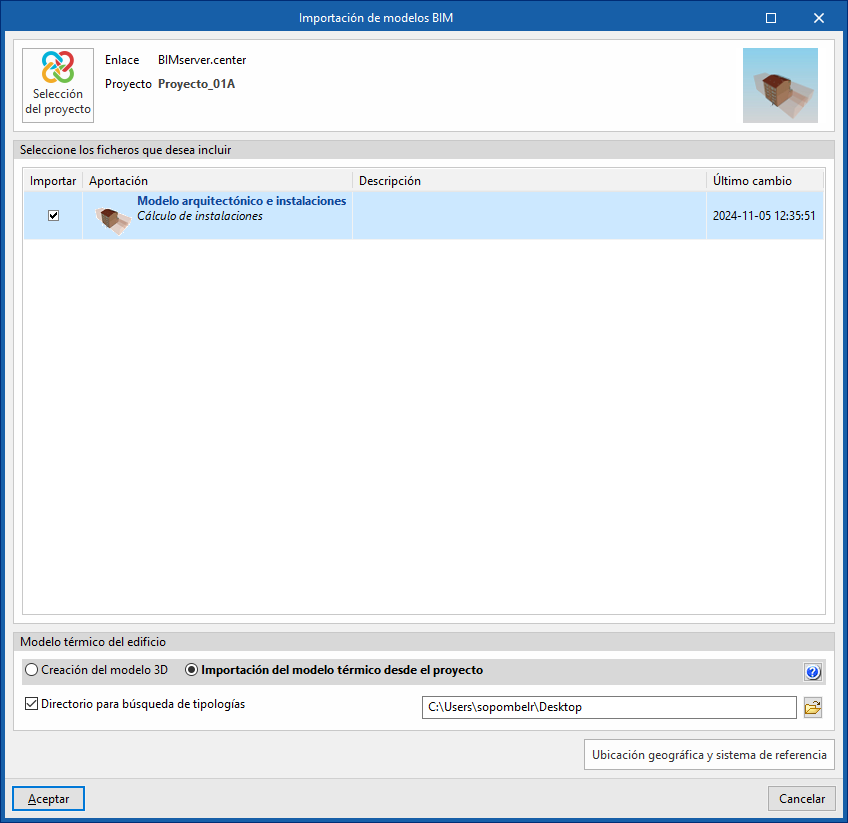

Creación de una nueva obra, vinculación a un proyecto e importación de datos

Configuración final de la importación

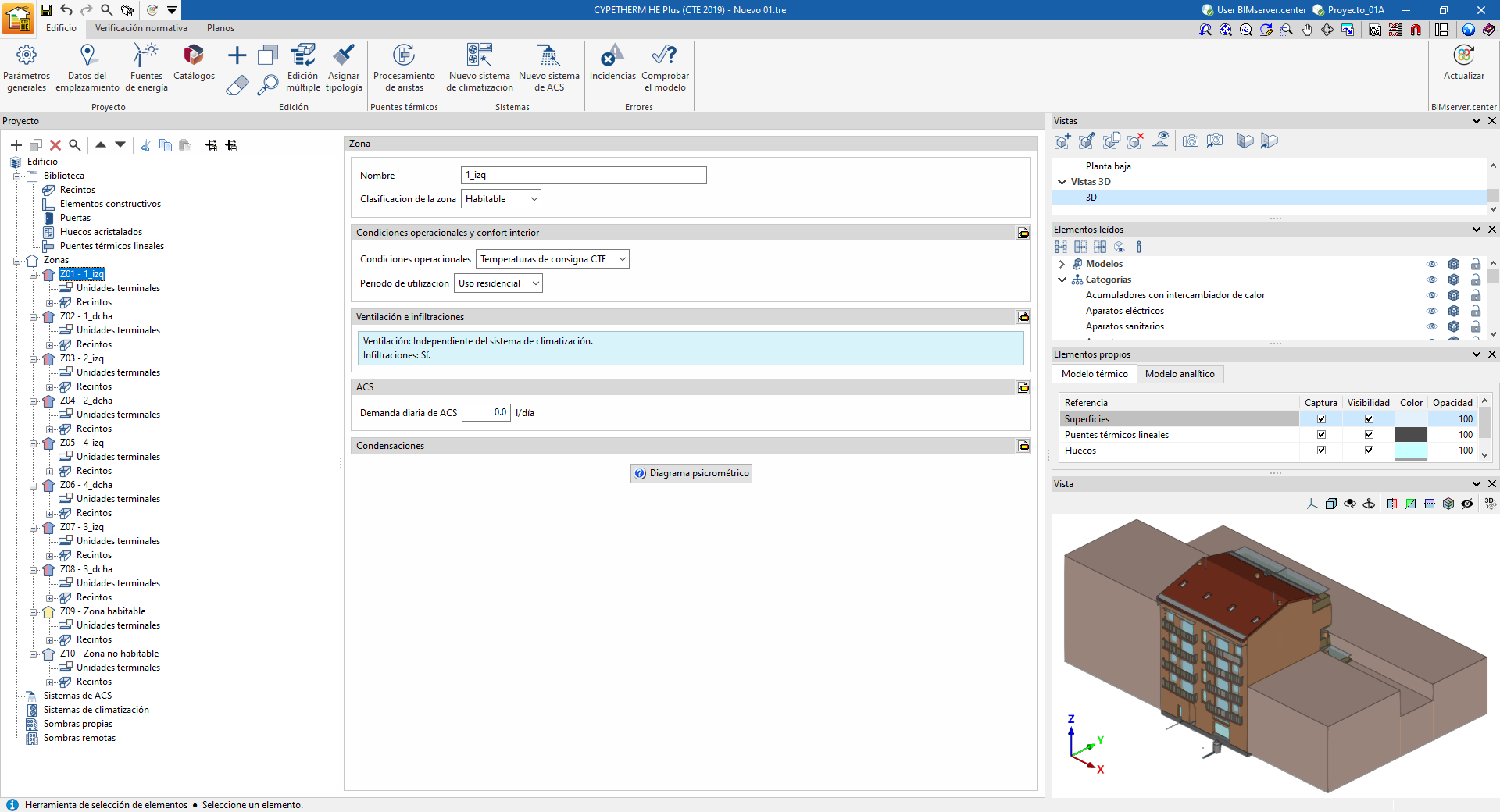

Posteriormente, el programa abre las ventanas "Parámetros generales", "Localización", "Término municipal" y "Datos del emplazamiento", y, en su caso, las ventanas "Ventilación (Zonas habitables)" y "Procesamiento de aristas", para ayudar en la generación, revisión o configuración de los parámetros correspondientes a estos aspectos del proyecto. Tras esto, se muestra un mensaje de "Información" indicando que la importación ha finalizado.

Nota:

En el esquema en árbol del edificio se mostrarán mediante una marca naranja las categorías de la biblioteca que no están todavía definidas. Si no se ha efectuado el "Procesamiento de aristas" en la importación y en el caso de que se hayan importado las aristas del modelo BIM, la categoría de puentes térmicos de la biblioteca aparecerá siempre sin definir. Para realizar la gestión automática de los puentes térmicos, el resto del modelo debe estar definido y no contener errores. En ese momento, se podrá utilizar el botón "Procesamiento de aristas" para definir automáticamente los puentes térmicos lineales.
