La introducción de los datos de un forjado en el Editor de fichas de forjados puede ser realizada por cualquier usuario que disponga de las fichas del fabricante o también por los fabricantes que deseen facilitar a sus clientes los ficheros con los datos de sus forjados y que así puedan ser empleados en los cálculos con CYPECAD.

Se ha de crear un fichero por cada tipo de forjado, caracterizado cada uno de ellos por el tipo y las dimensiones de vigueta (plana, invertida o doble). En el programa se introducen los siguientes datos:

• Materiales
  • Para viguetas armadas
    Se debe indicar el hormigón de viguetas y de obra, y los aceros de la celosía, de montaje, de positivos y de negativos del forjado.
  • Para viguetas pretensadas
    Se debe indicar el hormigón en obra, la descripción del acero de pretensar y el acero de negativos del forjado.

• Geometría de las viguetas
  Se indica el tipo de vigueta (plana, invertida o doble) y sus dimensiones. Sólo se puede elegir un tipo de vigueta con unas dimensiones determinadas. Con cada tipo de vigueta, el usuario puede definir forjados de cantos e interejes diferentes incorporando distintos tipos de bovedillas y diferentes capas de compresión. Si se desea introducir viguetas de diferentes tipos y dimensiones, debe generarse un fichero para cada vigueta.

• Tabla de forjados

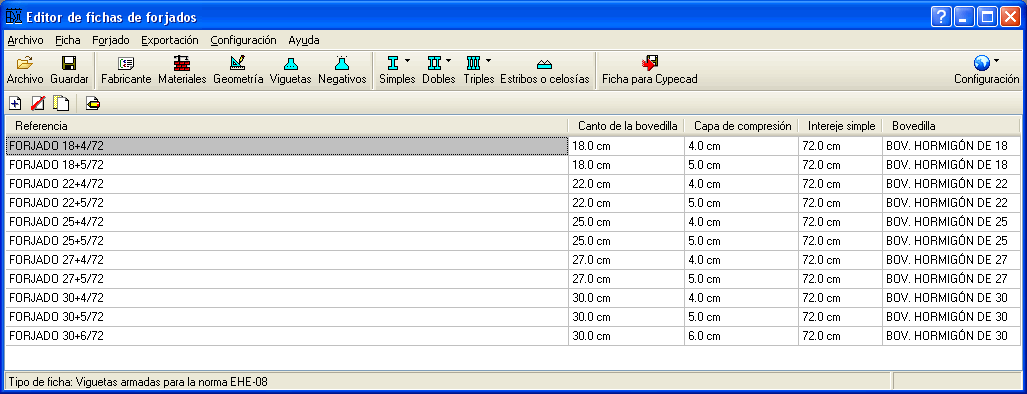

  En la tabla que hay en la pantalla principal del Editor de fichas de forjados se deben determinar las características geométricas de los forjados compuestos por la vigueta definida en la opción Geometría de las viguetas.

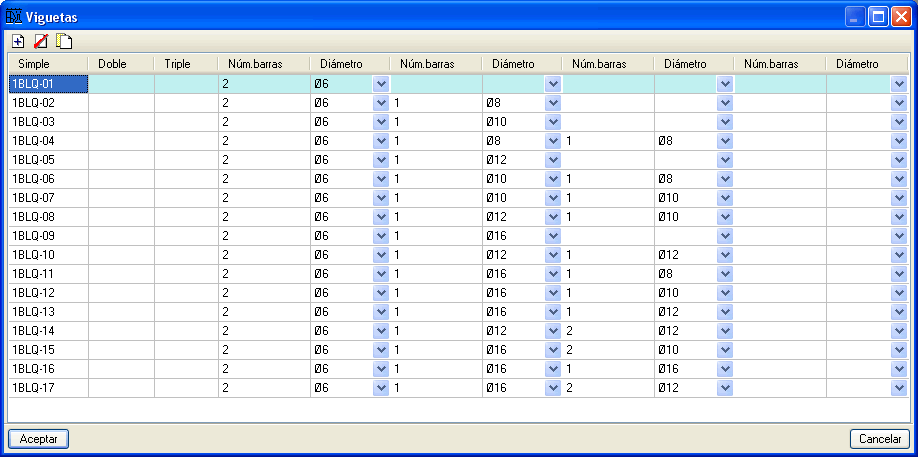

• Tabla de viguetas
  • Para viguetas armadas
    Se indica la referencia de viguetas simples dobles o triples y el armado a positivos que tiene la vigueta.
  • Para viguetas pretensadas
    Se indica la referencia de viguetas simples dobles o triples y el hormigón de la vigueta.

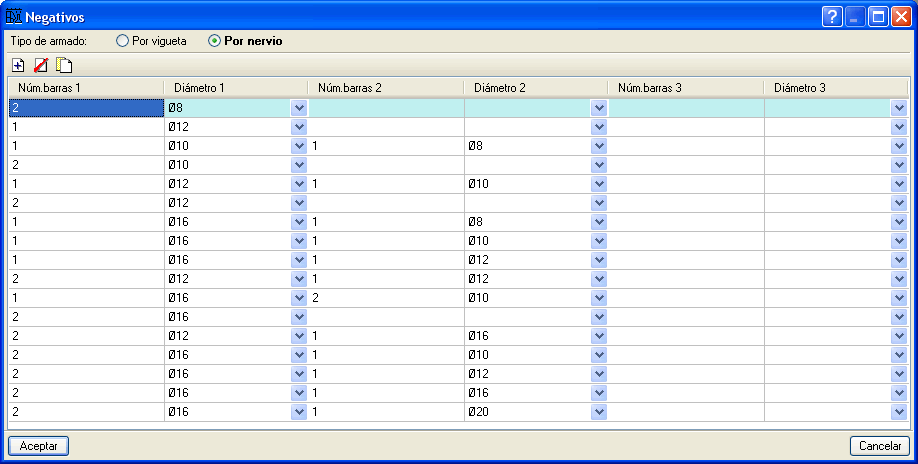

• Tabla de negativos
  Se indica el armado a negativos de la vigueta.

•

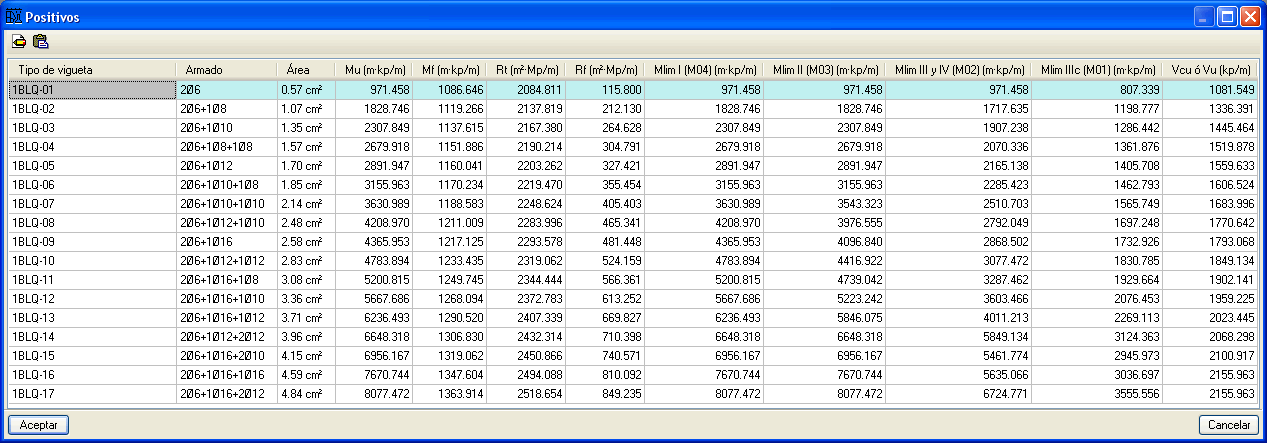

  Tabla de características mecánicas de la sección del forjado sometida a momentos positivos para vigueta simple doble o triple
  El programa muestra las referencias de las viguetas definidas (en viguetas armadas muestra también su armado y la sección de acero de éste) y el usuario debe definir las siguientes características mecánicas del forjado:
  • Mu - Momento último
  • Mf -  Momento de fisuración
  • Rt -  Rigidez total
  • Rf -  Rigidez fisurada
  • Mlim I (M04) - Momento para el que la abertura de fisura es de 0.4 mm correspondiente a la clase de exposición I
  • Mlim II (M03) - Momento para el que la abertura de fisura es de 0.3 mm correspondiente a la clase de exposición II
  • Mlim III y IV (M02) - Momento para el que la abertura de fisura es de 0.2 mm correspondiente a las clases de exposición III y IV
  • Mlim IIIc (M01) - Momento para el que la abertura de fisura es de 0.1 mm correspondiente a la clase de exposición IIIc
  • Vcu ó Vu - Resistencia a cortante de la vigueta sin estribos ni celosías, o resistencia a cortante total

•

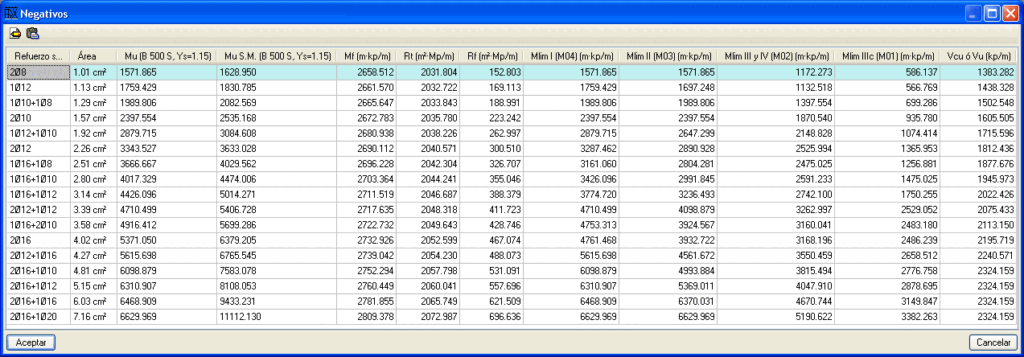

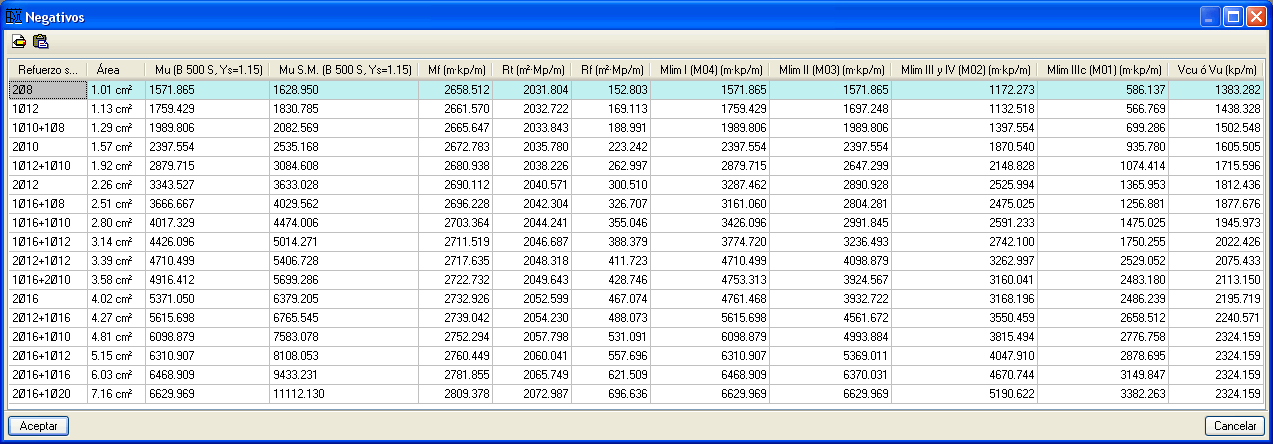

  Tabla de características mecánicas de la sección del forjado sometida a momentos negativos para vigueta simple doble o triple
  El programa muestra el armado de negativos y el usuario debe definir las siguientes características mecánicas del forjado:
  • Mu - Momento último
  • Mu S.M. – Momento último de la sección macizada
  • Mf -  Momento de fisuración
  • Rt -  Rigidez total
  • Rf -  Rigidez fisurada
  • Mlim I (M04) - Momento para el que la abertura de fisura es de 0.4 mm correspondiente a la clase de exposición I
  • Mlim II (M03) - Momento para el que la abertura de fisura es de 0.3 mm correspondiente a la clase de exposición II
  • Mlim III y IV (M02) - Momento para el que la abertura de fisura es de 0.2 mm correspondiente a las clases de exposición III y IV
  • Mlim IIIc (M01) - Momento para el que la abertura de fisura es de 0.1 mm correspondiente a la clase de exposición IIIc
  • Vcu ó Vu - Resistencia a cortante de la vigueta sin estribos ni celosías, o resistencia a cortante total

• Estribos o celosías
  Se introduce la referencia y la resistencia del estribo o celosía a cortante de la sección sometida a momentos positivos y negativos de viguetas simples.

En CYPECAD es posible utilizar forjados de viguetas prefabricadas armadas o pretensadas. Los datos de estos tipos de forjados pueden localizarse en una biblioteca que se instala con el programa (facilitados por diferentes fabricantes de viguetas armadas y pretensadas) o también pueden importarse los ficheros (de extensión .fva o .fvp) generados por el Editor de fichas de forjados.

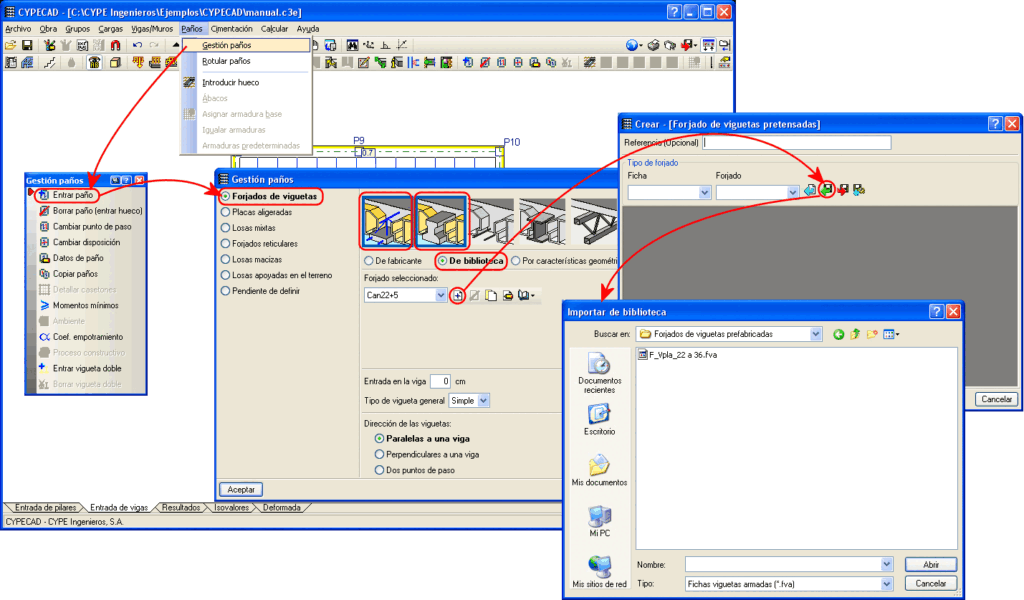

La opción que permite a CYPECAD importar o leer los datos de las fichas introducidas en el editor se ubica en el menú "Paños" de la solapa "Entrada de vigas", opción "Gestión de paños > Entrar paño > Forjados de viguetas", icono "Forjado de viguetas armadas" o "Forjado de viguetas pretensadas", opción "De biblioteca", icono "Crear", icono "Importar de biblioteca", selección del fichero .fva o .fvp en el directorio donde haya sido ubicado.
