Se ha optimizado el cálculo de las secciones especiales de aluminio implementando la obtención de las áreas plásticas de cortante, así como las reducciones que, debido a las tensiones tangenciales originadas por el momento torsor y los esfuerzos cortantes, se producen en las resistencias frente a esfuerzos normales: axil y momentos flectores. De esta forma, en comprobaciones donde en versiones anteriores se empleaba un cálculo elástico (según el criterio de plastificación expuesto en la norma EC9) ahora se realiza un cálculo plástico y, por tanto, se obtienen mejores aprovechamientos.
Historial de actualizaciones
CYPE 3D
Zonas HAZ
En esta nueva versión se ha incluido la posibilidad de introducir en el editor de secciones especiales de aluminio aquellas que incluyen soldaduras longitudinales. El programa comprueba estas secciones teniendo en cuenta la reducción de las propiedades resistentes que se producen en las proximidades de dichas soldaduras: donde se ve afectado significativamente el límite elástico del material. La zona reblandecida por el calor suele denominarse zona HAZ, del inglés “Heat Affected Zone”, y su extensión y severidad son calculadas automáticamente por el programa.
- Publicado el
- 2012.a
Cálculo automático de la susceptibilidad al pandeo local por compresión
En versiones anteriores del programa ya se incluyó el cálculo automático de la susceptibilidad al pandeo local por compresión suponiendo que cada uno de los elementos planos que componen la sección pandea de forma aislada (independientemente del resto), y se daba la posibilidad, para la consideración de cualquier otro modo de pandeo distinto al individual, de editar el coeficiente de pandeo local que afecta al parámetro de esbeltez asociado a cada elemento. En esta nueva versión se incluye además el cálculo automático de la susceptibilidad al pandeo local por compresión considerando la posibilidad de que varios elementos puedan pandear solidariamente como si fueran una sola unidad, por lo que se obtienen modos de pandeo conjunto. El programa es capaz de detectar y analizar el pandeo de un conjunto de elementos en los siguientes casos:
- Sucesiones de elementos con todos sus extremos alineados sobre una recta
- Sucesiones de elementos con todos sus extremos dispuestos sobre un arco de circunferencia de pequeña curvatura
- Sucesiones de elementos formando una célula.
También se estudia el pandeo conjunto si los elementos que componen la sección están rigidizados, al que se suele denominar pandeo por distorsión. En relación con los elementos rigidizados, cabe destacar un nuevo asistente para el diseño con refuerzos estándar según lo expuesto en la norma EC9.
- Publicado el
- 2012.a
Nuevas normas para los módulos de Uniones
Las normas que se citan a continuación ya estaban implementadas en versiones anteriores para el dimensionamiento de perfiles laminados y armados en CYPECAD, Nuevo Metal 3D, Generador de pórticos y Metal 3D Clásico. A partir de la versión 2021.a se han implementado para el cálculo de uniones soldadas y atornilladas en los cinco módulos (Uniones I, Uniones II, Uniones III, Uniones IV y Uniones V)
- ANSI/AISC 360-05 (LRFD) (USA - Internacional)
Specification for Structural Steel Buildings (2005). - IS 800: 2007 (India)
General Construction in Steel - Code of Practice.
- Publicado el
- 2012.a
Mejoras en la aplicación de normativa. Dimensionamiento de secciones de acero conformado en canal con alma rigidizada
Se ha implementado el dimensionamiento de perfiles con sección en canal con alma rigidizada para las normas CTE DB SE A (España), Eurocódigo 3 (UE-Internacional, Bulgaria, Francia, Italia y Portugal) y NTC: 14-01-2008 (Italia). Ahora es posible introducir estos perfiles, como sección genérica o utilizando una biblioteca que los tenga implementados; y el programa los dimensiona y permite obtener los listados de comprobación de Estados Límite Últimos (E.L.U.) para las normas indicadas.
- Publicado el
- 2011.m

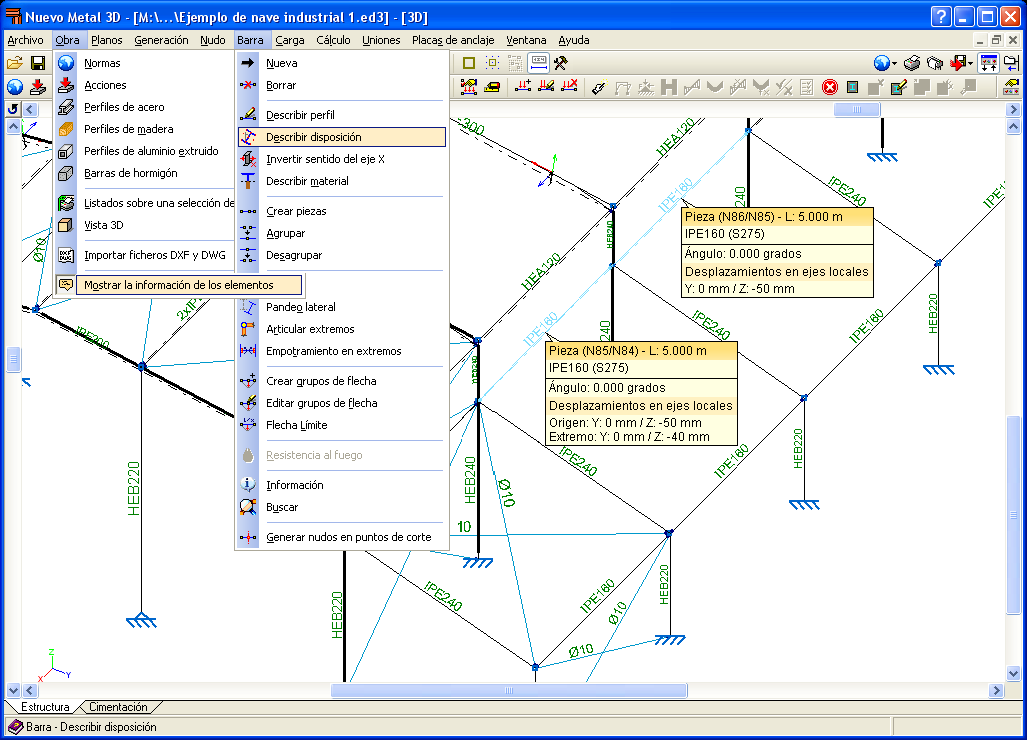

Información de elementos
En el menú Obra se ha implementado la opción Mostrar la información de los elementos. Si está activada, cuando el cursor se posiciona sobre un elemento con alguna de las opciones del menú Nudo o Barra también activadas, se visualiza en pantalla un tooltip con la información del elemento relacionada con la opción del menú Nudo o Barra elegida.
- Publicado el
- 2011.k

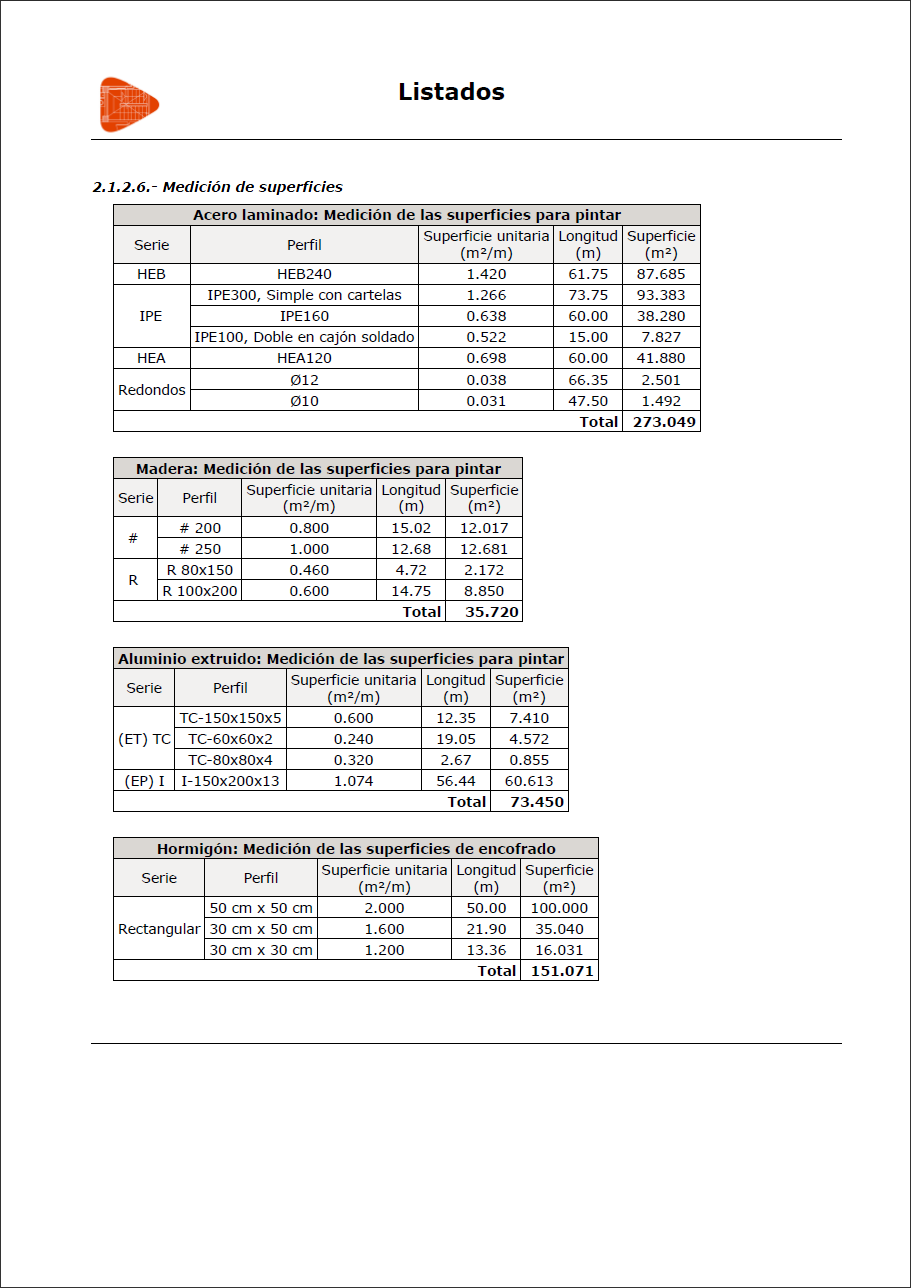

Listados de medición de superficies

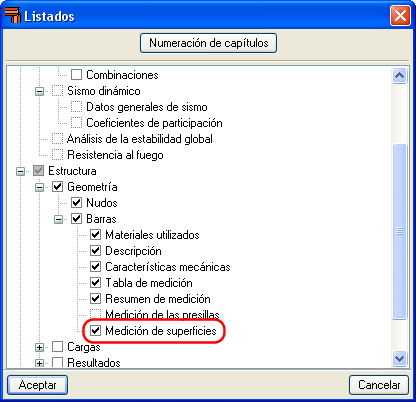

Se ha implementado un nuevo listado (menú Archivo > Imprimir > Listados de la obra > apartado Estructura – Geometría – Barras – Medición de superficies) en el que se muestra la medición de superficies para pintar de las barras de acero, aluminio y madera (detalladas por serie y tipo de perfil), y las superficies de encofrado de las barras de hormigón.
- Publicado el
- 2011.k

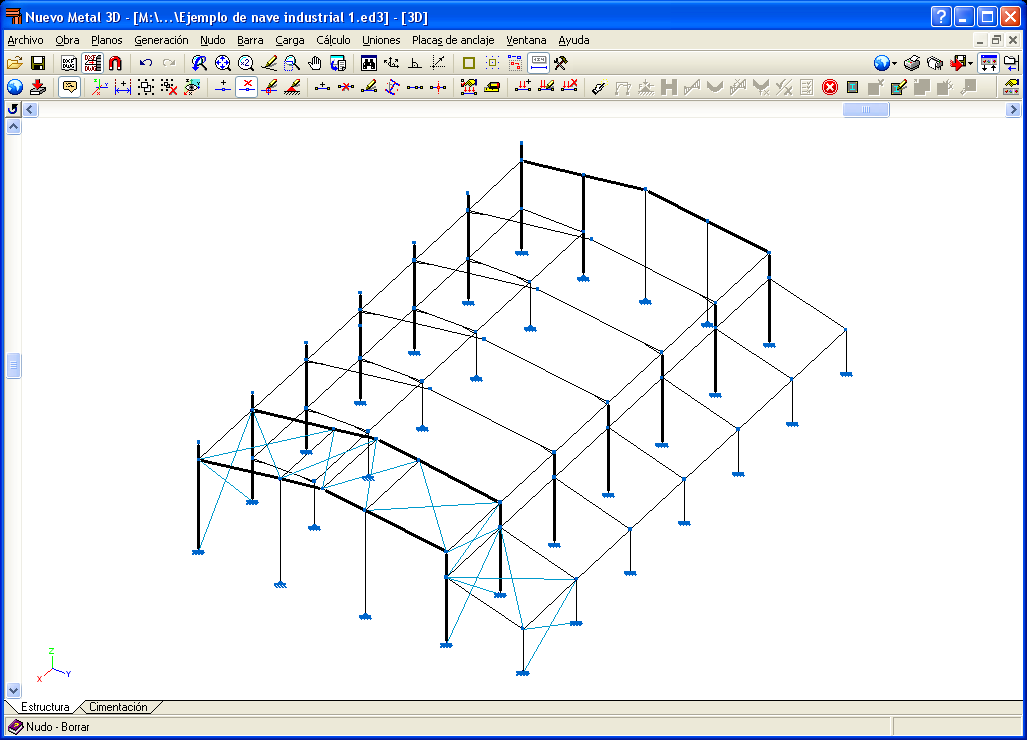

Vistas 3D de la estructura completa, de la estructura de la ventana activa o de las piezas seleccionadas
La opción Vista 3D del menú Obra de la solapa Estructura dispone ahora de tres posibilidades:
- Estructura completa (disponible en versiones anteriores)Genera una vista tridimensional que incluye todos las piezas de la obra con su forma y dimensiones reales.
- Ventana activa (disponible desde v.2011.k)Genera una vista tridimensional que incluye las piezas contenidas en la ventana activa independientemente de que dicha ventana sea 3D, 3D parcial o 2D.
- Selección de piezas (disponible desde v.2011.k)Genera una vista tridimensional que incluye sólo las piezas que el usuario seleccione tras activar esta opción. Dicha selección se puede realizar de modo individual, mediante una ventana de captura o combinando los dos métodos.
- Publicado el
- 2011.k
Datos para comprobación de incendio asignados por barra
Se ha implementado la opción Resistencia al fuego del menú Barra con la que es posible asignar a cada barra de acero o de madera tiempos de resistencia al fuego y protecciones diferentes a los definidos para toda la obra (menú Obra > Perfiles de acero o Perfiles de madera > Comprobar la resistencia al fuego). Incluso permite desactivar dicha comprobación para las barras deseadas.
La opción Resistencia al fuego del menú Barra permite seleccionar las barras de modo individual, mediante una ventana de captura o combinando los dos métodos. Esta opción sólo es seleccionable si se ha habilitado la comprobación de la resistencia al fuego para toda la obra (menú Obra > Perfiles de acero o Perfiles de madera > Comprobar la resistencia al fuego).
- Publicado el
- 2011.k
Búsqueda de nudos y barras por referencia
Se han implementado dos opciones para buscar nudos y barras por referencia (menú Nudo o menú Barra > Buscar). La sintaxis de la referencia de los nudos es Nx, donde x es el número de nudo; y la de las barras es Ni/Nf, donde "i" es el número del nudo inicial de la barra y "f" el final. En la búsqueda de referencias no se distingue entre letras mayúsculas y minúsculas.
- Publicado el
- 2011.k
Ventana 3D con representación parcial de la estructura
Es posible abrir una ventana con una vista 3D que sólo contenga una parte de la estructura. Para esto se ha implementado la opción Vista 3D de una parte de la estructura en el diálogo Vista Nueva (menú Ventana > Abrir nueva). Las ventanas 3D con representación parcial de la estructura ofrecen al usuario una importante ayuda en la entrada de datos, especialmente para estructuras complejas.
La creación de una ventana 3D parcial se realiza con la opción Vista 3D de una parte de la estructura del diálogo Vista Nueva (menú Ventana > Abrir nueva). Con esta opción el usuario genera un volumen de visión en forma de prisma rectangular mediante la introducción de los extremos de su diagonal. A continuación, el programa solicita la introducción de un nombre con el que se identificará la vista 3D parcial creada. Esta ventana 3D contiene los nudos y barras incluidos totalmente en el volumen de visión y las barras que se encuentren parcialmente dentro de dicho volumen.
El prisma definido se representa en el resto de vistas 3D de la estructura (parciales o completas) mediante una zona oscurecida. El nombre de las ventanas 3D parciales comienza por el texto 3D (parcial): seguido de la denominación que el usuario ha designado para cada una.
Los extremos de la diagonal del prisma de visión no pueden estar en un plano paralelo a cualquiera de los ejes de coordenadas globales y las aristas del prisma son paralelas a los ejes de coordenadas globales. Los extremos de la diagonal se pueden introducir sobre un nudo de la estructura o sobre un punto de corte de dos líneas de referencia.
Aunque en una ventana 3D parcial también se representan las barras que se encuentren parcialmente dentro de dicho volumen, sólo se pueden introducir nudos o barras que se encuentren totalmente dentro del volumen de visión, por lo que sólo se dibujan las líneas de referencia en su interior. De este modo, se evita la introducción de una barra que pueda cortar a otra no representada en la ventana 3D parcial.
Las ventanas 3D parciales se pueden incluir en los planos con la misma información que contienen las ventanas 3D completas. Por ello, en el diálogo Edición del plano (menú Archivo > Imprimir > Planos de la obra > añadir o editar un plano de Estructura 3D) es posible añadir, activar o desactivar las vistas 3D parciales creadas.
- Publicado el
- 2011.k
Capturas sobre DXF o DWG en ventanas 2D
Se ha implementado la posibilidad de importar ficheros de dibujo en formato DXF o DWG para utilizarlos como plantillas de dibujo. De este modo, el usuario puede introducir los nudos y las barras de la estructura capturando las entidades y los elementos de estos ficheros en las ventanas 2D del programa. La importación y utilización de los ficheros de dibujo DXF y DWG se realiza de igual modo que en CYPECAD. El usuario dispone de tres botones en la barra de herramientas que permiten gestionar la utilización de estos ficheros:
Importa DXF y DWG, y permite gestionar sus capas- Activa o desactiva la visualización de los DXF y DWG importados en la ventana activa.
- Permite gestionar las capturas a entidades y elementos de los DXF y DWG que se visualizan en las ventanas 2D de la obra.
Importa DXF y DWG, y permite gestionar sus capas
Activa o desactiva la visualización de los DXF y DWG importados en la ventana activa.
Permite gestionar las capturas a entidades y elementos de los DXF y DWG que se visualizan en las ventanas 2D de la obra.- Publicado el
- 2011.k
