CYPE 3D

Exportar todos los planos a un solo fichero DXF o DWG

Es posible incluir todos los planos seleccionados en un único fichero cuando se seleccionan para exportar a DXF o DWG mediante el botón  (Imprimir todos). Tras seleccionar este botón, y si existen varios planos, el programa permite al usuario elegir que la exportación genere un solo fichero DXF o DWG, o que genere tantos ficheros como planos existan.

Cuando se exportan todos los planos a un único fichero o cuando sólo existe un plano para exportar los programas de CYPE Ingenieros permiten abrir automáticamente el DXF o DWG generado con el programa de CAD que el usuario tiene asociado a la extensión DXF o DWG en su sistema operativo.

Añadir todos los planos a un fichero existente DXF o DWG

Es posible añadir planos a los dibujos de un fichero DXF o DWG ya existente. Para esto deben cumplirse dos requisitos:

  • Que se exporten a un único fichero DXF o DWG (si se selecciona un plano para exportar, si sólo hay uno, o si se utiliza la opción Todos los planos en un único fichero).
  • Que el DXF o DWG a generar tenga el mismo nombre que el que ya existe.

En este caso, el programa advierte al usuario que ya existe un fichero con el mismo nombre y le ofrece la posibilidad de reemplazarlo, de añadir planos al actual o de cancelar la operación.

Vistas 3D más rápidas y animación al cambiar la vista 3D

El movimiento de las vistas 3D es más rápido. Además el cambio de la vista 3D es progresivo tras realizar un zoom con el botón  (zoom marcando sobre la pantalla) o tras seleccionar una vista 3D predefinida con el botón ; de modo que se recrea un movimiento de la cámara para alcanzar la nueva posición.

Desactivación completa o vista alámbrica de elementos en la vista 3D

La visibilidad de un elemento de la vista 3D puede desactivarse por completo o visualizarse en modo alámbrico. Esta visibilidad se configura en el menú que aparece tras seleccionar el botón  (Elementos). En dicho menú aparece una lista de elementos representados en la vista 3D con dos iconos a la derecha de cada uno de ellos:  y .

  • Activando  desaparece por completo el elemento correspondiente. Se oculta progresivamente
  • Activando  desaparece la vista sólida del elemento correspondiente, aunque permanece su vista alámbrica.

Es posible considerar los efectos de segundo orden en las hipótesis adicionales de viento o de sismo que defina el usuario.

Para el dimensionamiento y comprobación de los elementos de cimentación con vinculación exterior (zapatas aisladas, zapatas combinadas, y zapatas corridas bajo muro con vinculación exterior), es posible establecer un valor de la tensión admisible del terreno para acciones accidentales (sismo) y otro para las acciones persistentes. Estos valores corresponden a los que el Eurocódigo denomina tensiones de cálculo.

En CYPECAD, se introducen en el diálogo Elementos de cimentación con vinculación exterior (menú Obra > Datos generales > botón Datos de la cimentación ).

La verificación del deslizamiento en elementos de cimentación con vinculación exterior (zapatas aisladas, zapatas combinadas, y zapatas corridas bajo muro con vinculación exterior) es opcional.

En CYPECAD, se puede activar en el diálogo Elementos de cimentación con vinculación exterior (menú Obra > Datos generales > botón Datos de la cimentación ).

La resistencia al deslizamiento se calcula con el modelo de rotura de Mohr-Coulomb, es decir, se calcula como la suma del producto de la adherencia por la superficie comprimida de la zapata más el producto del axil en compresión por la tangente del ángulo de rozamiento terreno-zapata.

Los planos con vistas 2D y 3D de la estructura calculada se representan con las uniones dimensionadas por el programa.

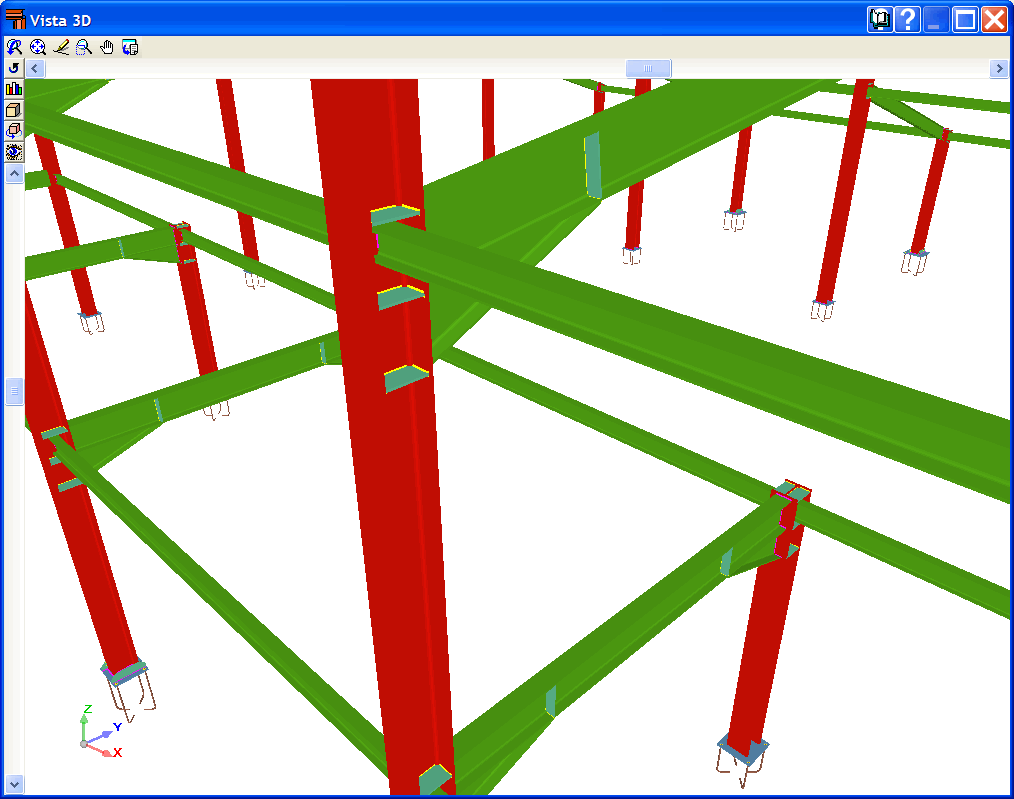

La vista 3D de la estructura incluye las uniones dimensionadas por el programa. Esto también sucede en las Estructuras 3D integradas de CYPECAD.

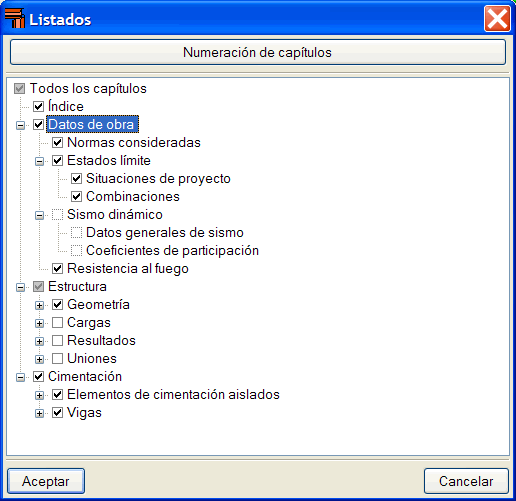

Se implementa el listado Datos de obra que se compone de los siguientes apartados:

  • Datos de obra
    • Normas consideradas
    • Estados límite
      • Situaciones de proyecto
      • Combinaciones
    • Sismo dinámico
      • Datos generales de sismo
      • Coeficientes de participación
    • Resistencia al fuego

Además, el usuario puede seleccionar los listados correspondientes a estructura o a cimentación, independientemente de que esté situado en la solapa Estructura o en la solapa Cimentación.

Resistencia al fuego de elementos constructivos de hormigón y acero

  • CTE DB SI 6 (España)
  • Eurocódigo (EN 1992-1-2:2004 y EN 1993-1-2:2005)

Implementadas en CYPECAD y en Nuevo Metal 3D.

Las Estructuras 3D integradas de CYPECAD y Nuevo Metal 3D pueden exportar la estructura calculada y dimensionada a TEKLA Structures (v 12.1 y 13.1).

En las Estructuras 3D integradas de CYPECAD y en Nuevo Metal 3D, puede introducir las acciones exteriores que actúan sobre su estructura, obtener su óptimo dimensionamiento de acuerdo con la normativa seleccionada y, con el módulo Uniones I, generar los detalles constructivos de las uniones de perfiles en doble T de acero laminado y armado para las normas CTE. DB SE-A, Eurocódigo 3 y NBR 8800:2006 (Brasil).

Puede exportar todo este trabajo a TEKLA Structures y disponer en dicho programa del modelo 3D generado por Nuevo Metal 3D o por las Estructuras 3D integradas de CYPECAD.

En Exportación a TEKLA® Structures puede encontrar más información sobre los tipos de perfiles exportados, las opciones de exportación, los requisitos para la exportación, etc.

La versión 2009.1 de CYPECAD y de Nuevo Metal 3D utilizan en el cálculo de sus estructuras el potencial que brindan los multiprocesadores.

Para acceder a estas prestaciones, CYPECAD Nuevo Metal 3D, dispone de dos nuevos módulos comunes que permiten ahorrar una sustancial cantidad de tiempo de cálculo:

  • Cálculo en paralelo con dos procesadores
  • Cálculo en paralelo con cuatro procesadores

En Cálculo con multiprocesadores puede encontrar más información sobre estos módulos.

Con el módulo Comprobación de resistencia al fuegoCYPECAD realiza la comprobación de la resistencia al fuego y dimensiona el revestimiento de protección de los elementos estructurales de acero y hormigón que componen la obra (vigas, forjados, pilares, pantallas y muros de hormigón; vigas y pilares de acero; y barras de acero en las estructuras 3D integradas)  para las normas CTE DB SI 6 y Eurocódigo (EN 1992-1-2:2004 y EN 1993-1-2:2005). Para los muros de bloque de hormigón y para las losas mixtas CYPECAD no realiza la comprobación de la resistencia al fuego.

Con este módulo, Nuevo Metal 3D realiza la comprobación de la resistencia al fuego y dimensiona el revestimiento de protección de las barras de acero que componen la estructura para las normas mencionadas.

La comprobación de la resistencia al fuego para los elementos estructurales de madera en las Estructuras 3D integradas de CYPECAD y en Nuevo Metal 3D ya era posible en versiones anteriores y la realiza un módulo diferente: el módulo Perfiles de madera (común a Nuevo Metal 3D, Metal 3D clásico y Estructuras 3D integradas de CYPECAD). Este módulo dimensiona las secciones de madera frente a la acción del fuego para que cumplan con la normativa seleccionada (CTE DB SE-M –España-, NBR 7190 o Eurocódigo 5).

En Comprobación de resistencia al fuego puede encontrar más información sobre esta comprobación en los programas de CYPE Ingenieros.
