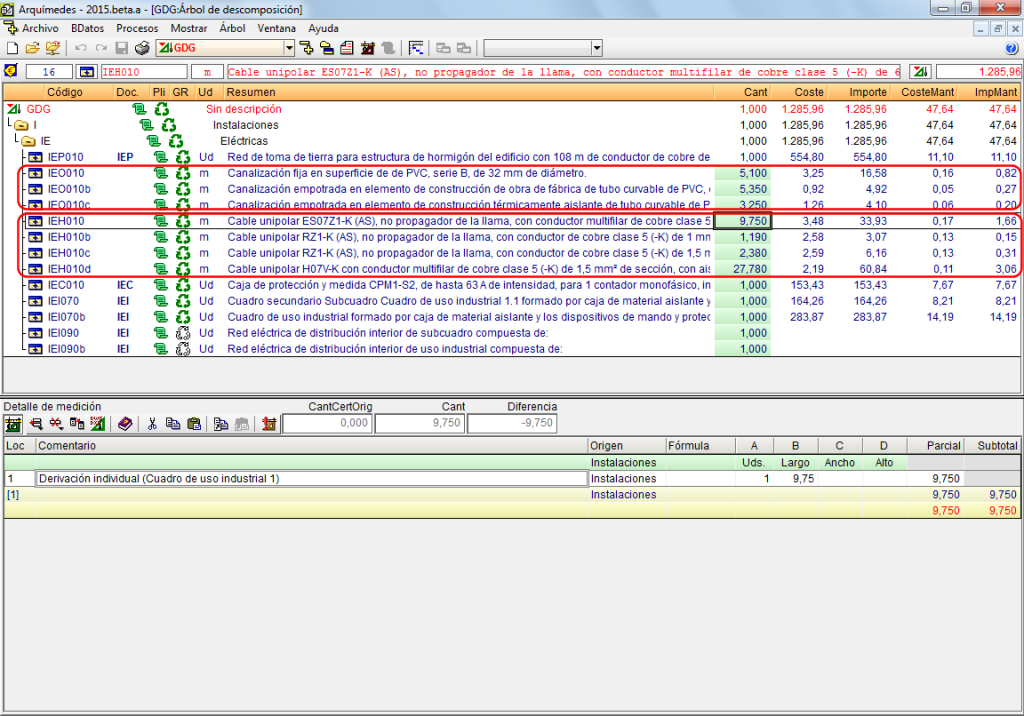

Se reestructura la elección del tipo de instalación al introducir las diferentes canalizaciones eléctricas. El nuevo panel facilita la selección el sistema de instalación junto con el material empleado en él.
Historial de actualizaciones
- Soluciones profesionales
- CYPECAD MEP
- Historial de actualizaciones
CYPECAD MEP
Se reestructura la elección de los cables en el programa de Electricidad. El nuevo panel facilita la elección del cable que alimenta los diferentes nudos que se introducen en el programa.
Se ha optimizado el cálculo de la potencia real aportada por cada circuito. Además, este dato se incluye ahora en los listados de cálculo. De este modo, se visualiza de forma directa la potencia que teóricamente debería cubrir un circuito (potencia requerida -que se utiliza para el dimensionamiento del circuito) y la potencia real que está aportando el mismo bajo las condiciones de diseño finalmente seleccionadas (potencia instalada).
En la versión 2014.d se han introducido importantes mejoras en el cálculo y edición de las instalaciones de suelo radiante que permiten obtener unos resultados más ajustados y un mayor control por parte del usuario.
En este sentido se ha optimizado la selección automática del circuito más desfavorable de cada colector, que es el que determinará el cálculo de las temperaturas de impulsión. Ahora, la selección automática del circuito de suelo radiante que realiza el programa, no sólo tiene en cuenta la carga requerida por cada circuito (tal y como hacía en versiones anteriores), sino también se tienen en cuenta las características específicas de cada circuito.
Además, en la versión 2014.d se ha implementado la posibilidad de que sea el usuario el que determine, según su criterio, cual es el circuito más desfavorable, lo que determinará el cálculo de las temperaturas de impulsión. De este modo, el usuario puede tener un mayor control sobre el cálculo de la instalación. La selección del circuito más desfavorable se realiza en la edición del circuito elegido.
En ambos casos (selección automática y selección manual) el programa indica, en el listado de cálculo, cual es el circuito utilizado para el cálculo de la temperatura de impulsión del colector, resaltando en negrita el valor de su densidad de flujo térmico en el apartado de diseño de circuitos.
En la versión 2014.d de CYPECAD MEP se ha incorporado la base de datos climáticos “Weather Data Viewer 4.0” de la American Society of Heating, Refrigerating and Air-conditioning Engineers (ASHRAE). Con esta base de datos, el usuario puede seleccionar cualquiera de las 5.564 estaciones localizadas por todo el mundo para importar los datos climáticos necesarios para el cálculo de climatización.
Para ello, desde el diálogo "Datos generales (Climatización)" (solapa Climatización > menú Obra > Datos generales) es posible acceder a dicha base mediante el botón
(ASHRAE Weather Data Viewer 4.0), cuando está selecciona la opción “De usuario” en el apartado “Condiciones climáticas”. A través del menú de selección el usuario puede elegir cualquiera de las 5.564 localizaciones para importar los datos y trabajar posteriormente con ellos.
Ventanas flotantes y sus herramientas
Las mejoras en el entorno de trabajo de CYPECAD MEP de la versión 2014.d están relacionadas con el uso de las ventanas flotantes que aparecen con muchos de los botones de la barra de herramientas superior y con la posibilidad de distribución de las herramientas que contienen las ventanas flotantes alrededor del área de trabajo.
La configuración de estas ventanas y herramientas es independiente para cada solapa de CYPECAD MEP (Estudio térmico, estudio acústico, Climatización, Electricidad...), lo que permite que el trabajo en cada solapa pueda acomodarse a las necesidades y costumbres de cada usuario. Por ejemplo, si un usuario realiza normalmente la introducción de elementos constructivos en la solapa Estudio térmico, puede distribuir las herramientas para definir estos elementos en el lateral izquierdo de la ventana de trabajo de modo que en esa ventana estén siempre disponibles y que no aparezcan en otras solapas, en las que podrá incluir otras herramientas diferentes.
En versiones anteriores, las ventanas flotantes aparecían en pantalla cuando se llamaban desde los menús desplegables o cuando se seleccionaban los botones que aparecen en la barra de herramientas superior. Ahora, las ventanas flotantes sólo aparecen cuando se seleccionan los botones de la barra de herramientas, mientras que los menús desplegables muestran las diferentes herramientas en sucesivos menús desplegables simplemente colocando el cursor del ratón en la opción deseada. De este modo, el usuario puede ver todas las herramientas disponibles de cada menú desplegable, seleccionando el menú deseado y pasando el cursor del ratón por encima de cada opción o de otros menús. Antes, para ver las herramientas de cada opción se debía seleccionar ésta, y volver a seleccionar otra opción para localizar más herramientas.
Recuerde que los botones de la barra de herramientas superior se configuran mediante el botón
, situado en la parte superior derecha de la ventana del programa.
A continuación, se detallan las nuevas posibilidades de configuración de las ventanas flotantes y de las herramientas que contienen:
- Aspecto de las ventanas flotantes
- Visibilidad de las ventanas flotantes (mantener visible u ocultar automáticamente)
- Distribución de las herramientas de las ventanas flotantes alrededor del área de trabajo
- Memorización de la posición, el aspecto y la visibilidad de las ventanas flotantes
Aspecto de las ventanas flotantes
A partir de la versión 2014.d, las ventanas flotantes de CYPECAD MEP pueden visualizarse de tres modos diferentes, atendiendo a la distribución de las herramientas que contienen (en versiones anteriores sólo existían dos tipos de visualización):
- Herramientas distribuidas en fila (sin textos)
- Herramientas distribuidas en columna (con textos)
- Herramientas distribuidas en columna (sin textos) (nueva visualización de la versión 2014.d)
Para cambiar el aspecto de las ventanas flotantes, basta con pulsar sucesivamente el botón
situado en la esquina superior izquierda de cada ventana.
Visibilidad de las ventanas flotantes (mantenerla visible u ocultarla automáticamente)
A partir de la versión 2014.d, CYPECAD MEP permite mantener visible las ventanas flotantes aunque el usuario seleccione otras herramientas de la misma solapa. De este modo podrá tener accesibles varias ventanas flotantes al mismo tiempo.
Para mantener la visibilidad de una ventana flotante, basta con pulsar el botón
situado en su esquina superior derecha. La pulsación sucesiva de este botón hace cambiar el estado de visibilidad de la ventana:
Si el botón tiene este aspecto, la ventana permanece en pantalla aunque se seleccionen otras herramientas- Si el botón tiene este aspecto, la ventana se ocultará automáticamente cuando se seleccionen otra herramienta.
Existe otra posibilidad para que las herramientas de las ventanas flotantes estén siempre accesibles y consiste en sacarlas de estas ventanas para distribuirlas alrededor del área de trabajo.
Distribución de las herramientas de las ventanas flotantes alrededor del área de trabajo
Es posible posicionar las herramientas que contienen las ventanas flotantes alrededor del área de trabajo de CYPECAD MEP.
Para ello basta con desplazar una ventana flotante hacia un lateral, arriba o abajo del área de trabajo tal y como se muestra en la imagen adjunta. Las ventanas flotantes se desplazan en pantalla como cualquier ventana de Windows (manteniendo pulsado el botón izquierdo del ratón a medida que lo desplazamos).
Cuando el usuario empieza a mover la ventana flotante, el cursor toma la forma de una mano abierta
, y cuando llega a un lado del contorno del área de trabajo donde se pueden colocar las herramientas de las ventanas flotantes, el cursor toma la forma de una mano que señala con el dedo índice
. En ese momento si se deja de pulsar el botón izquierdo del ratón, la ventana flotante desaparece y sus herramientas quedan colocadas en el lado del contorno hasta donde el usuario ha desplazado la ventana.
Es posible colocar en el contorno las herramientas de varias ventanas flotantes, y pueden posicionarse unas al lado de otras o a continuación de otras. Cada columna o línea de herramientas tiene en su inicio un separador de mayor anchura que el que separa cada herramienta.
Las herramientas así colocadas son memorizadas por el programa. De este modo el usuario puede configurar la ventana de trabajo de cada solapa (Estudio térmico, estudio acústico, Climatización, Electricidad...) con las herramientas que utilice con más asiduidad.
Si el usuario lo desea, puede volver a colocar las herramientas dentro de su ventana flotante. Para ello basta con arrastrar hacia el interior del área de trabajo las herramientas posicionadas en el contorno, manteniendo pulsado el botón izquierdo del ratón sobre el separador de mayor anchura que hay al inicio de cada columna o línea de herramientas.
Memorización de la posición, el aspecto y la visibilidad de las ventanas flotantes
En versiones anteriores las ventanas flotantes no aparecían en pantalla tal y como el usuario las había posicionado la última vez que trabajó con el programa. A partir de la versión 2014.d, el programa graba la posición, el aspecto y la visibilidad de las ventanas flotantes, y también la distribución de herramientas que se haya podido hacer alrededor del área de trabajo. De este modo, cuando el usuario entra en el programa o cambia de solapa (Estudio térmico, estudio acústico, Climatización, Electricidad...), la configuración de herramientas de las ventanas flotantes es la misma que la última vez que trabajó con el programa.
Algunas entidades de los ficheros en formato IFC que genera CYPECAD MEP pueden tener propiedades cuya unidad de medida local sea diferente a la unidad global de proyecto. Por ejemplo, el coeficiente de rugosidad interior de tuberías para suelo radiante se exporta en mm y no en la unidad global de proyecto (m).
A partir de la versión 2014.c, CYPECAD MEP considera como temperatura límite del sistema de suelo radiante la temperatura de impulsión de los sistemas de generación. De este modo, la emisión térmica de los circuitos de suelo radiante se verá reducida si la temperatura de impulsión del sistema de producción es inferior (o superior, en caso de refrigeración) a la requerida por el sistema de suelo radiante según la norma.
Se añade la posibilidad de definir la eficiencia higrométrica (para recuperación de calor latente) en la definición genérica de los recuperadores de calor.
La eficiencia higrométrica de los recuperadores de calor es posible definirla tanto en un recuperador creado desde un principio como genérico, como en uno importado desde el Generador de precios y convertido luego en genérico (con descripción vinculada o no al Generador de precios).
A partir de la versión 2014.c, CYPECAD MEP permite definir los valores de eficiencia térmica e higrométrica de los sistemas de ventilación con recuperación de calor en las condiciones interiores de los recintos (dentro del apartado de ventilación). De este modo, el efecto de dichos sistemas de ventilación se verá reflejado en los resultados del cálculo de cargas térmicas sin necesidad de introducir la instalación.
Le eficiencia térmica del sistema de ventilación con recuperación de calor se puede definir tanto para los recintos climatizados como para los sólo calefactados, mientras que la eficiencia higrométrica es posible definirla solo en el caso de los climatizados.
Si, además de definir las características del sistema de ventilación con recuperación de calor en la descripción de los recintos, el usuario introduce la instalación, el programa comprueba la correspondencia de los valores definidos en los recintos con los definidos en el recuperador de calor.
Los captadores solares térmicos que se introducen en CYPECAD MEP (solapa Solar térmica > menú Instalación > Equipos) se exportan a IFC (Industry Foundation Classes) según los estándares de dicho formato. Además, se incluyen características técnicas de los fabricantes seleccionados, materiales, colores y asignación apropiada de la entidad IFC.
La exportación al formato IFC (Industry Foundation Classes) que realiza CYPECAD MEP, incluye el espesor de los conductos de aire acondicionado y ventilación que hayan sido dimensionados por el programa.
