Historial de actualizaciones

CYPECAD MEP

A partir de la versión 2013.h, se incluyen en el menú lateral de la pantalla las gráficas de aislamiento acústico para cada tipo de ruido.

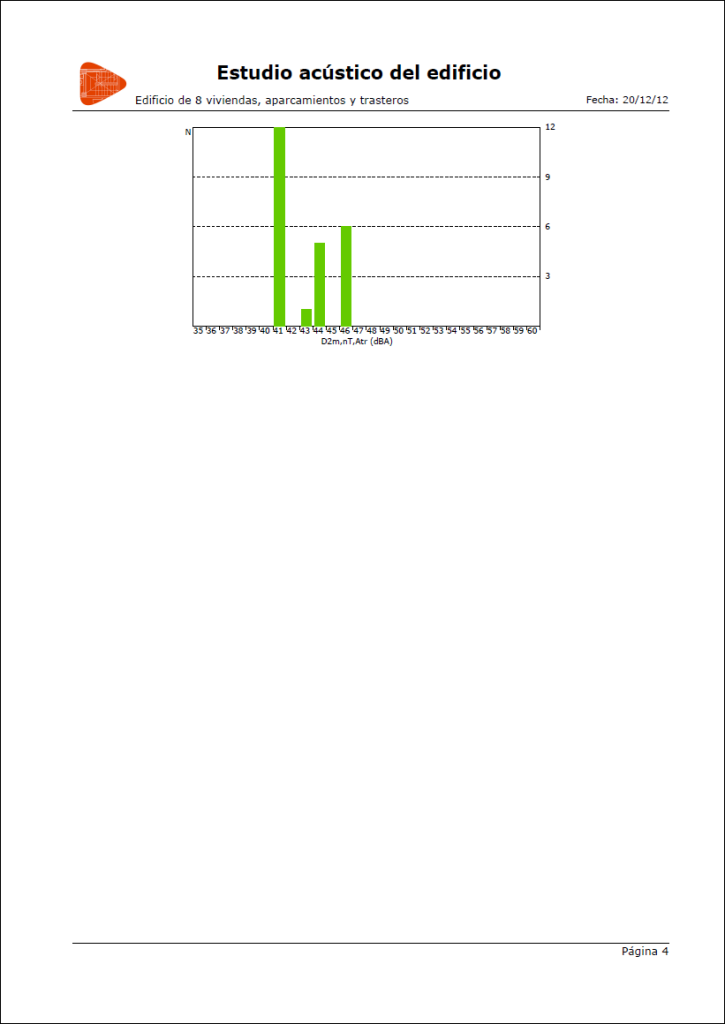

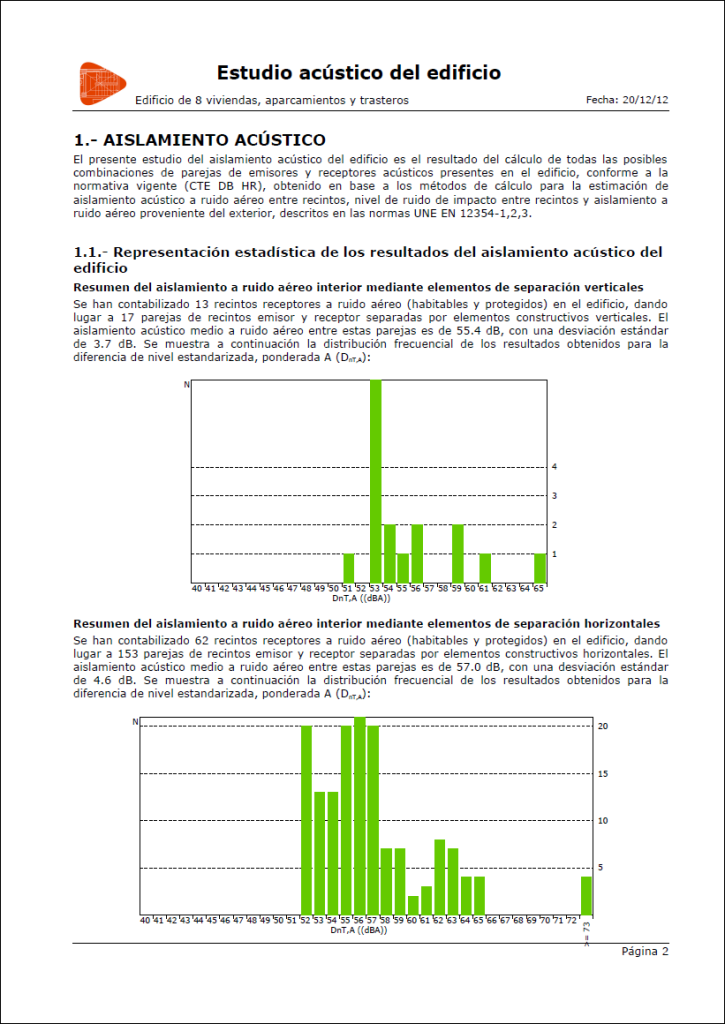

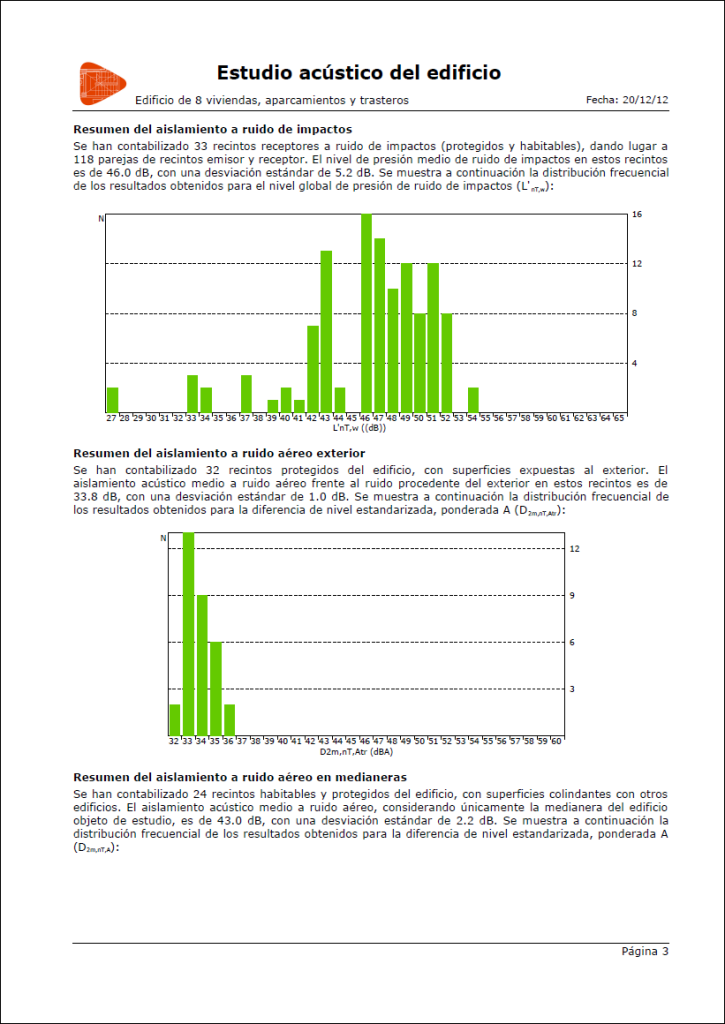

Desde versiones anteriores, estas gráficas se aparecen en el listado del Estudio acústico del edificio (menú Archivo > Imprimir > Listados de la obra). Ofrecen una representación estadística de los resultados del aislamiento acústico del edificio.

Se generan cinco gráficas, una para cada tipo de ruido (Ruido aéreo interior mediante elementos de separación verticales, Ruido aéreo interior mediante elementos de separación horizontales, Ruido de impactos, Ruido aéreo exterior y Ruido aéreo en medianeras).

En cada una de las gráficas se dibujan barras verticales para cada valor de aislamiento acústico de las parejas de recintos emisor y receptor, en las que el receptor es un recinto protegido frente al tipo de ruido representado. La barra vertical es más o menos alta en función del número de parejas de recintos entre los que existe el mismo valor de aislamiento acústico de proyecto. El color de cada barra puede ser verde hasta una altura determinada y rojo a continuación. La altura del color verde indica el número de parejas que cumple con el aislamiento acústico exigido y la del color rojo el número de parejas que no cumplen.

La observación de estas gráficas ofrece rápidamente al usuario una idea del estado del cumplimiento del aislamiento acústico del edificio (en función del color que predomine) sin tener que visualizar planta por planta los errores existentes.

Ahora, con la representación de estas gráficas en pantalla después de calcular, el usuario conoce inmediatamente el nivel de cumplimiento del aislamiento acústico del edificio que está proyectando sin necesidad de obtener los listados ni de ir planta por planta observando los errores.

Los siguientes elementos de Sistemas de conducción de aire (solapa Climatización > menú Instalación > Sistemas de conducción de aire) y de Sistemas de zonificación Airzone (solapa Climatización > menú Instalación > Sistemas de zonificación Airzone) ya se exportaban al formato IFC (Industry Foundation Classes) desde versiones anteriores, según los estándares de dicho formato. Ahora, en la versión 2013.h se incluyen más características de estos elementos o se mejoran algunas de las que ya se exportaban (materiales, capa, color, geometría, datos de cálculo...).

  • Sistemas de conducción de aire
    • Difusor
    • Difusor con plenum
    • Rejilla de impulsión
    • Tobera
    • Rejilla de retorno
    • Rejilla de retorno por plenum
    • Rejilla de toma de aire
    • Rejilla de extracción
    • Ventilador centrífugo en línea
    • Recuperador de calor estático aire-aire
  • Sistemas de zonificación Airzone
    • Difusor con compuerta motorizada
    • Difusor con plenum y compuerta motorizada
    • Rejilla de impulsión con compuerta motorizada
    • Compuerta de conducto motorizada
    • Bypass por plenum

Las rejillas que se introducen en la solapa Salubridad (solapa Salubridad > menú Instalación > Ventilación) también incluyen estas mejoras.

A partir de la versión 2013.g el usuario puede optar por dos criterios para realizar la comprobación de la dotación mínima de la red de pares trenzados instalada en la red interior de usuario. Los dos criterios son:

  • Contabilizar registros de toma de pares trenzados
    Es la opción por defecto y la que se utilizaba hasta ahora.
  • Contabilizar tomas de pares trenzados

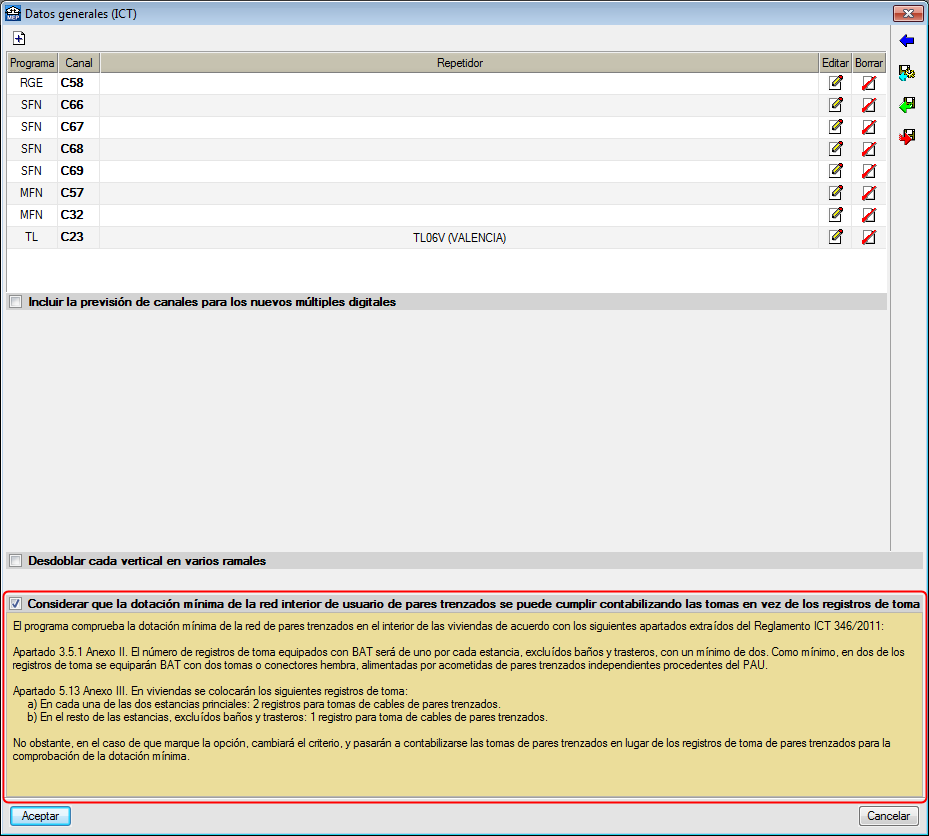

    Para optar por este criterio, el usuario debe seleccionar la nueva opción Considerar que la dotación mínima de la red interior de usuario de pares trenzados se puede cumplir contabilizando las tomas en vez de los registros de toma. Esta opción se ha implementado en el diálogo Datos generales (menú Obra > Datos generales).

El programa puede dimensionar la sección de la derivación individual hasta con dos conductores por fase en proyectos de un solo usuario (tipos de proyecto comercial, administrativo, residencial, aparcamiento, pública concurrencia, docente e industrial), de modo que se cumplan las exigencias a calentamiento y caída de tensión cuando la potencia prevista total así lo requiera.

Cuando esto suceda el programa emitirá un mensaje de aviso en pantalla que informa de tal contingencia.

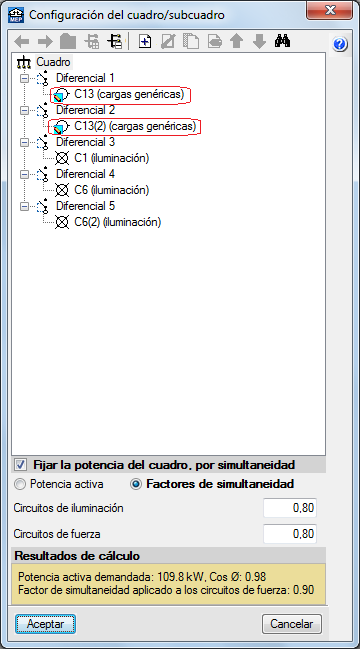

En el diálogo Configuración del cuadro/subcuadro (menú Instalación > Editar > seleccionar el cuadro o subcuadro deseado > marcar la solapa Cuadro que aparece si se ha calculado la obra > activar la Configuración de usuario), se ha incluido un nuevo icono para diferenciar los circuitos que han sido editados por el usuario. De este modo, pueden ser reconocidos rápidamente.

Se han incluido nuevos reguladores para las instalaciones de gas licuado del petróleo (GLP) que REPSOL distribuye en Perú, tal y como se refleja también en las novedades del Generador de precios de Perú. Además, se han implementado las siguientes mejoras para estas instalaciones:

  • Línea de retorno para la carga del depósito
    Diseño, medición y presupuesto de la línea de retorno para la carga del depósito desde la boca de carga desplazada.
  • Bases de concreto para apoyo a los depósitos de GLP
    El programa permite introducir, de forma opcional y con dimensiones variables, las bases de concreto que sirven de apoyo a los depósitos de GLP.

Se han incluido más equipos para las instalaciones de gas licuado del petróleo (GLP) que REPSOL distribuye en Ecuador, tal y como se refleja también en las novedades del Generador de precios de Ecuador:

  • Se aumenta el número de depósitos de instalación superficial y enterrada.
  • Se introducen nuevos reguladores.

Se amplían las posibilidades de definición de equipos de regulación y control en los colectores de suelo radiante gracias a las siguientes mejoras:

  • Se han aumentado los fabricantes disponibles para la definición de equipos de regulación y control mediante cabezales electrotérmicos
  • Se ha implementado la posibilidad de definir equipos de regulación y control mediante válvula de zona.

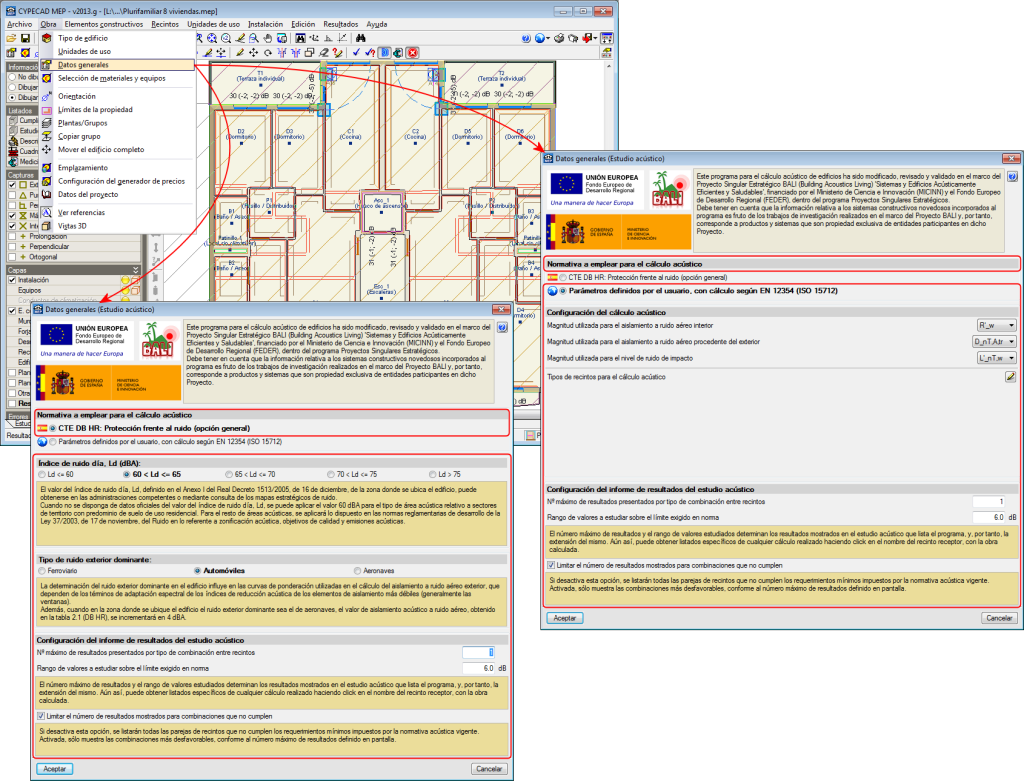

En la versión 2013.g se incluye la opción para seleccionar el módulo de cálculo "Aislamiento acústico según EN 12354 (ISO 15712)" (que se implementó en la versión 2013.e) en los países que ya disponían de un módulo de cálculo acústico específico para la normativa del país, como España (CTE DB HR), Francia (NRA 2000) o Portugal (RRAE). De este modo, el nuevo módulo está disponible en todos los países soportados en CYPECAD MEP, incluyendo también la opción de país "Otros".

La selección del módulo de cálculo se realiza en el menú Datos generales de la solapa Estudio acústico, lo que permite cambiar rápidamente entre la norma del país y la configurada por el usuario sin necesidad de definir de nuevo la obra.

Se habilita un nuevo tipo de instalación de la canalización en la instalaciones para Portugal: Condutores isolados em condutas circulares (tubos) embebidas nos elementos da construção, em alvenaria.

Hasta ahora el programa únicamente aplicaba simultaneidad a los circuitos que alimentaban tomas de uso general.

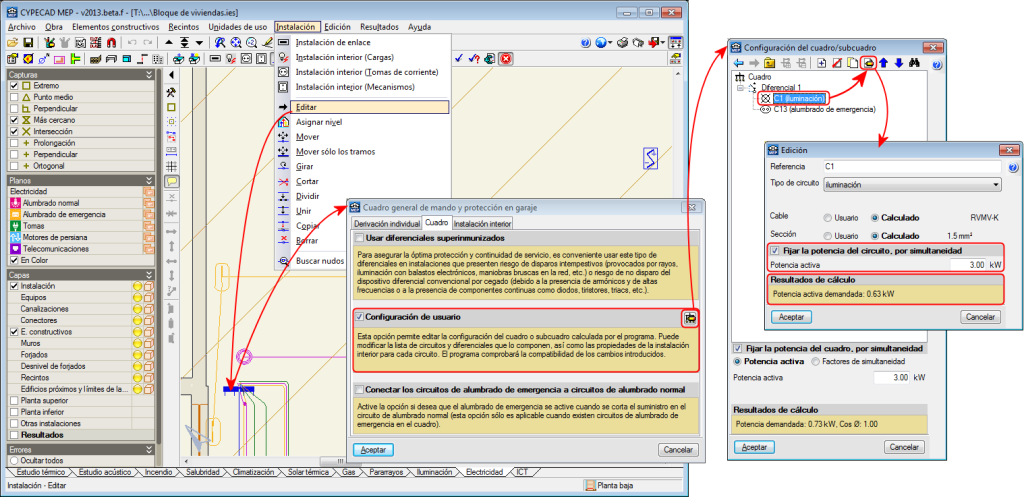

A partir de la versión 2013.f, el programa permite aplicar simultaneidad en todos los circuitos que alimentan a varias cargas. Para ello, el usuario puede introducir directamente la potencia activa del circuito deseado después de calcular la obra (menú Instalación > Editar > seleccionar un cuadro deseado > marcar la solapa Cuadro > Activar la Configuración de usuario > seleccionar el circuito > pulsar el botón editar > activar la opción Fijar potencia del circuito, por simultaneidad > introducir el valor de la potencia activa).

Además, el programa ofrece el resultado del último cálculo realizado para que sirva de ayuda al proyectista en la selección de la simultaneidad a aplicar.

Desde versiones anteriores, el programa aplica de forma automática una simultaneidad a los cuadros y subcuadros en función del número de circuitos que alimenta y de la naturaleza de estos circuitos.

A partir de la versión 2013.f, el programa permite fijar dicha potencia y, por tanto, la simultaneidad a aplicar, de dos formas diferentes:

  • Introduciendo directamente la potencia activa en kW
  • Introduciendo los nuevos valores de los factores de simultaneidad a aplicar tanto para los circuitos de iluminación como para los circuitos de fuerza

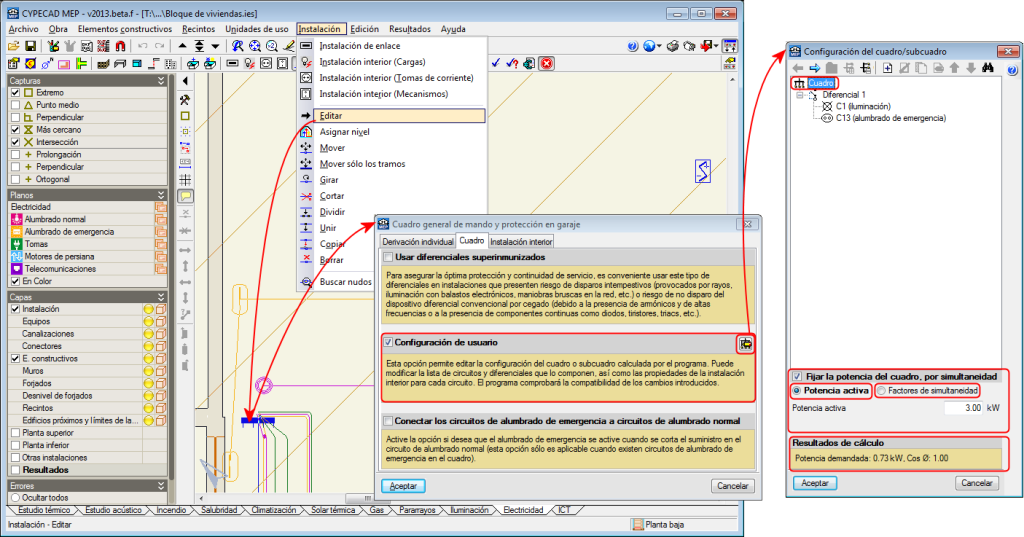

Para esto el diálogo Configuración del cuadro o subcuadro (menú Instalación > Editar > seleccionar el cuadro -que no sea de viviendas- o un subcuadro deseado > marcar la solapa Cuadro > Activar la Configuración de usuario) dispone de la opción Fijar potencia del cuadro por simultaneidad. Si se activa, es posible seleccionar las opciones Potencia activa Factor de simultaneidad.

Además, el programa ofrece el resultado del último cálculo realizado para que sirva de ayuda al proyectista en la selección de la simultaneidad a aplicar.
