CYPECAD MEP

Se aumenta el número de elementos con descripción editable (tipo de descripción que se inició en la versión 2011.a). La versión 2013.e incorpora la posibilidad de definir rejillas y más tipos de conductos como elementos editables.

Con la descripción editable, no sólo es posible utilizar elementos y equipos del Generador de precios, sino que el proyectista también puede definir los parámetros de equipos de cualquier marca comercial sin la necesidad de importarlos del Generador de precios. Además, la descripción editable de equipos y elementos de la instalación es la que permite incorporar su cálculo y dimensionamiento en CYPECAD MEP internacional.

Los elementos de la instalación de aire acondicionado que disponen de descripción editable a partir de la versión 2013.e, y que se añaden al resto de equipos y elementos que ya incluían dicha descripción, son:

  • Tubo flexible
  • Rejilla de impulsión
  • Rejilla de retorno
  • Rejilla de retorno por plenum
  • Rejilla de toma de aire
  • Rejilla de extracción

La versión 2013.e de CYPECAD MEP internacional incorpora en su solapa Climatización el dimensionamiento, el cumplimiento y el despiece de los equipos de climatización por conductos. Además, se proporciona a la solapa Acústica, la inmisión sonora de estos equipos.

CYPECAD MEP internacional es la versión que se utiliza cuando se selecciona un país que todavía no dispone de Generador precios o cuando se selecciona la opción Otros de la lista de países.

La versión 2013.e de CYPECAD MEP permite la importación de más elementos constructivos:

  • Hoja interior de fábrica de termoarcilla en medianeras y fachadas
    Se implementa la opción para seleccionar una hoja de fábrica de termoarcilla en medianeras, fachadas de fábrica para revestir y fachadas ventiladas. Esta opción se suma a las opciones ya existentes de hoja de ladrillo cerámico, ladrillo de hormigón, bloque de hormigón y panel de yeso (este último sólo en hoja interior).

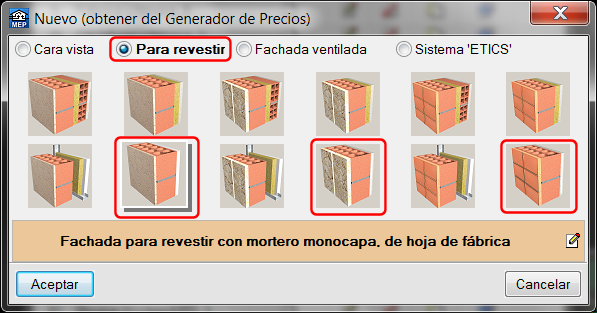

  • Fachadas de una sola hoja de fábrica
    Se añaden nuevas tipologías de fachadas de una sola hoja de fábrica para revestir, sin aislamiento.

Aislamiento acústico según EN 12354 (ISO 15712) es un nuevo módulo implementado en la solapa Acústica de CYPECAD MEP. Este módulo realiza el diseño y verificación del aislamiento acústico descrito en las normas EN 12354 (ISO 15712) contemplando:

  • Los cálculos de aislamiento acústico a ruido aéreo entre recintos
  • Los cálculos de aislamiento acústico a ruido de impacto entre recintos
  • Los cálculos de aislamiento acústico a ruido aéreo proveniente del exterior
  • Los cálculos de inmisión sonora provocada por el equipamiento del edificio, entre recintos, dentro de cada recinto y desde el exterior del edificio
  • Los cálculos del tiempo de reverberación y del área de absorción sonora equivalente

La solapa Acústica de CYPECAD MEP que analiza el aislamiento acústico según EN 12354, está disponible cuando se selecciona un país que no tiene implementada su normativa de aislamiento acústico específica o cuando se selecciona la opción Otros de la lista de países. En esta solapa se configuran las magnitudes utilizadas para cada tipo de cálculo acústico (aislamiento a ruido aéreo interior, aislamiento a ruido aéreo procedente del exterior y nivel de ruido de impacto) y se establecen los tipos de recintos sensibles para el cálculo acústico. Todo esto permite definir prácticamente la norma de aplicación de cualquier país.

La introducción y definición de los elementos constructivos (importados del Generador de precios, para países que disponen de estos, o definidos por capas) y la definición de los recintos del edificio son iguales para todos los países y para la opción Otros. El cálculo acústico se realiza de la misma forma que las adaptaciones existentes a las normativas locales de España (CTE DB HR. Opción general), Francia (NRA 2000) y Portugal (RRAE), es decir:

  • Analiza automáticamente el edificio, resolviendo todos los cálculos posibles entre parejas de emisores y receptores acústicos.
  • Proporciona listados detallados de cada cálculo realizado y un estudio acústico detallado del edificio completo.
  • Proporciona información gráfica de las transmisiones indirectas y planos con la localización de los puntos pésimos de aislamiento acústico.

El uso del módulo Aislamiento acústico según EN 12354 requiere que la licencia de usuario disponga del permiso correspondiente.

En Aislamiento acústico según EN 12354 (ISO 15712) dispone de información detallada sobre el funcionamiento de este módulo de CYPECAD MEP.

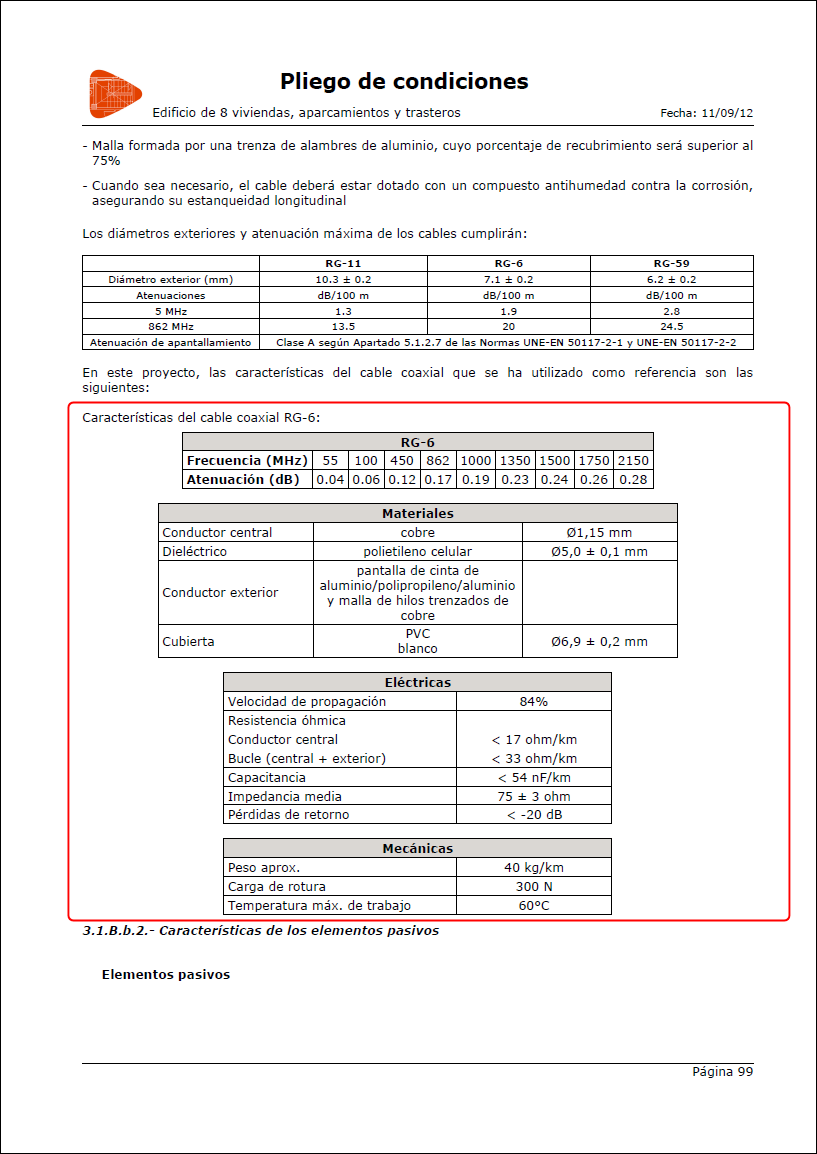

En el apartado 3.1.B.b perteneciente al Pliego de Condiciones del Proyecto Técnico de Infraestructura Común de Telecomunicaciones, se detallan el tipo de cable y las características eléctricas y mecánicas de los cables coaxiales.

En la versión 2013.c, se implementó la posibilidad de definir luminarias genéricas (no importadas del Generador de precios), de modo que el usuario pudiese introducir luminarias de cualquier fabricante.

La versión 2013.d incluye la posibilidad de importar los datos de las luminarias genéricas de cualquier fabricante mediante dos de los formatos más utilizados, EULUMDAT (formato estándar en Europa para datos fotométricos -extensión "ldt") e IES (formato estándar en Norte América para datos fotométricos -extensión "ies").

Para ello, el usuario debe seleccionar el fichero perteneciente a la luminaria que se quiere importar en el diálogo Tipos de luminaria interior mediante el botón  (menú Instalación > Equipos > Luminaria para el interior del edificio -alumbrado normal- > botón ).

Los ficheros de formatos EULUMDAT e IES son suministrados por los fabricantes. Contienen los datos fotométricos de las luminarias, necesarios para los cálculos en la solapa Iluminación de CYPECAD MEP, y, mediante el botón , el usuario puede importarlos sin necesidad de introducirlos manualmente y con la seguridad de que son los ofrecidos por los propios fabricantes.

En la versión 2013.b se implementó, en CYPECAD MEP para Francia, la posibilidad de asignar la clasificación acústica de las ventanas de modo que ésta se tuviese en cuenta en el cálculo térmico y acústico de los recintos. La asignación se podía realizar en los cerramientos exteriores o en las ventanas, pero sólo se tenía en cuenta en el cálculo acústico para las ventanas.

En la versión 2013.d, la clase acústica que se asigna a los cerramientos exteriores también interviene en su cálculo acústico.

Puesto que en todas las solapas de CYPECAD MEP es posible definir elementos constructivos, la clase acústica de ventanas y cerramientos (en CYPECAD MEP para francia) puede seleccionarse en la solapa que desee el usuario.

Además, la selección de la clase acústica en el diálogo Donnés générales (solapa Thermique (Cypebat) o solapa Acoustique > menú Ouvrage > Donnés générales) dispone también del botón Importar datos que permite definir la clase acústica por defecto para cerramientos exteriores y ventanas mediante la elección de valores a los parámetros "Type de voie", "Visibilité" y "Distance".

A raíz de la incorporación de la solapa Águas, Residuais e Pluviais en la versión 2013.b de CYPECAD MEP para Portugal, se visualizan en el programa de Electricidad las bañeras y duchas, lo que ha posibilitado, a partir de la versión 2013.c, la clasificación de los volúmenes de protección (volumen 0, volumen 1, volumen 2 y volumen 3) en los locales que contienen estos aparatos sanitarios.

Con esta clasificación, el programa comprueba que los mecanismos, cargas y tomas de corriente no estén colocados en volúmenes no permitidos.

La ubicación de mecanismos, cargas y tomas de corriente en los locales (recintos) que contienen bañeras o duchas, ya era tenida en cuenta en CYPECAD MEP para España desde la versión 2010.a.

Se ha implementado la posibilidad de definir luminarias genéricas (no importadas del Generador de precios), de modo que el usuario pueda introducir luminarias de cualquier fabricante. Para ello, el usuario debe añadir una luminaria en el diálogo Tipos de luminaria interior mediante el botón (menú Instalación > Equipos > Luminaria para el interior del edificio -alumbrado normal- > botón ) y aparecerá en pantalla un diálogo (con el mismo nombre que el anterior) donde se define la luminaria genérica. En la siguiente imagen puede verse en detalle los pasos para añadir luminarias interiores de alumbrado normal genéricas o para editarlas si ya han sido introducidas. Los datos de la luminaria que debe introducir el usuario se organizan en cinco secciones:

  • Referencia
    Se introduce la referencia de la luminaria.
  • Disposición
    Se introduce la disposición de la luminaria (en techo adosada, en techo suspendida, en techo empotrada o en pared adosada), el tipo (circular o rectangular) y sus dimensiones (largo, ancho y alto).
  • Lámpara
    Se definen los datos característicos de la lámpara o lámparas que contiene la luminaria:
    • Referencia de la lámpara
    • Símbolo que se quiere utilizar en pantalla y en planos
    • Número de lámparas que monta la luminaria
    • Flujo luminoso del conjunto de lámparas que monta la luminaria
    • Potencia total (incluyendo los accesorios que puede montar la luminaria)
    • Factor de arranque que se desea tener en cuenta para el posterior cálculo que puede hacerse en la solapa Electricidad.
    • Temperatura de color de la lámpara
    • Índice de rendimiento cromático
  • Curva fotométrica
    En esta sección se deben introducirse los siguientes datos en el orden indicado:
    • Unidad de medida de los valores de intensidad luminosa que se van a introducir
      • Candelas (unidad empleada en el formato tipo IES)
      • Candelas por cada 1000 lúmenes (unidad empleada en el formato tipo LDT)
    • Valores de la intensidad luminosa para los ángulos verticales de 0º y de 180º
    • Ángulos horizontales (Ángulo C), para los que el usuario va a introducir valores de la intensidad luminosa (comprendidos entre 0º y 360º).
      • Para cada ángulo horizontal, se definen ángulos verticales (comprendidos entre 1º y 179º) con su correspondiente valor de la intensidad luminosa (tenga en cuenta que el valor para los ángulos verticales 0º y 180º ya ha sido introducido anteriormente).

        Mediante los botones  y  el usuario puede ver (en dos y tres dimensiones) las representaciones de las curvas fotométricas que corresponden a los datos introducidos. En estas representaciones se puede observar a simple vista si ha habido algún error sustancial en la introducción de ángulos y valores de la intensidad luminosa.
  • Fracción del flujo saliente (DFF)
    Valor del flujo saliente hacia abajo.

Las luminarias genéricas pueden guardarse en bibliotecas de usuario, de modo que puedan emplearse en otras obras. Estas bibliotecas se gestionan mediante los botones ,  y  del diálogo Tipos de luminaria interior. Los datos de las luminarias deben ser proporcionados por el fabricante. Si los datos que se desea introducir son parecidos a alguna luminaria que existe en el Generador de precios, no es necesario que los introduzca como se ha indicado. Es posible importar la luminaria del Generador que es similar (botón  situado en la parte superior del diálogo Tipos de luminaria interior), convertirla en genérica (botón  situado en la línea correspondiente a la luminaria importada del generador que sólo aparece si se ha importado una luminaria del Generador) y editarla (botón  de la misma línea). A continuación puede introducir los valores correspondientes a la nueva luminaria.

En la versión 2013.b se implementó la representación de los conductos de aguas pluviales y residuales en capas diferentes (en pantalla y en planos). En la versión 2013.c, la leyenda que aparece en los planos sólo hace referencia al tipo de evacuación seleccionado para su representación (evacuación de aguas residuales, evacuación de aguas pluviales o ambos).

La finalidad de un ruptor térmico es reducir al máximo las pérdidas energéticas debidas a puentes térmicos lineales.

Los puentes térmicos son zonas de la envolvente térmica del edificio en las que se produce una variación en la uniformidad de la construcción (cambios de espesor de los cerramientos, de los materiales empleados, penetración de elementos constructivos con diferente conductividad, etc.). Estas zonas presentan una resistencia térmica menor a la del resto de la envolvente y suponen, por tanto, un incremento en las pérdidas de calor.

La pérdida de calor a través de los puentes térmicos repercute considerablemente en los resultados de la demanda energética, ya que puede representar, en algunos casos, hasta un 40% de las pérdidas térmicas totales del edificio.

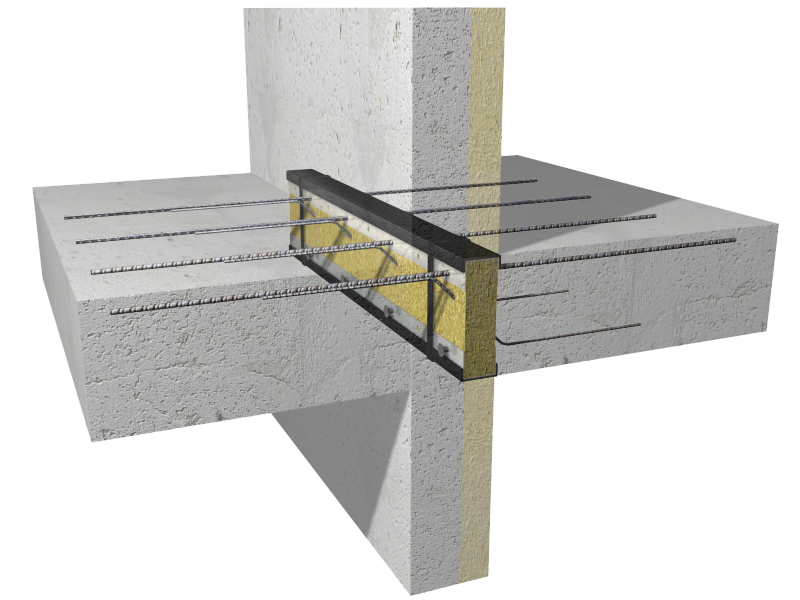

En la versión 2013.c se ha incluido la posibilidad de introducir ruptores de puentes térmicos en los forjados (menú elementos constructivos > opción Ruptores térmicos de forjados o mediante el botón ). De este modo, se asegura la continuidad del aislamiento del edificio en los puentes térmicos de forjado y se limita el consumo energético del edificio. El usuario introduce en planta un ruptor térmico en el borde de los forjados (donde existe un puente térmico lineal), indicando el punto inicial y final del ruptor y su transmitancia térmica lineal. El programa detecta dicho ruptor y sustituye la transmitancia del puente térmico por la transmitancia definida en el ruptor.

Es posible definir ruptores térmicos con diferentes transmitancias térmicas lineales para colocarlos en puentes térmicos del mismo tipo.

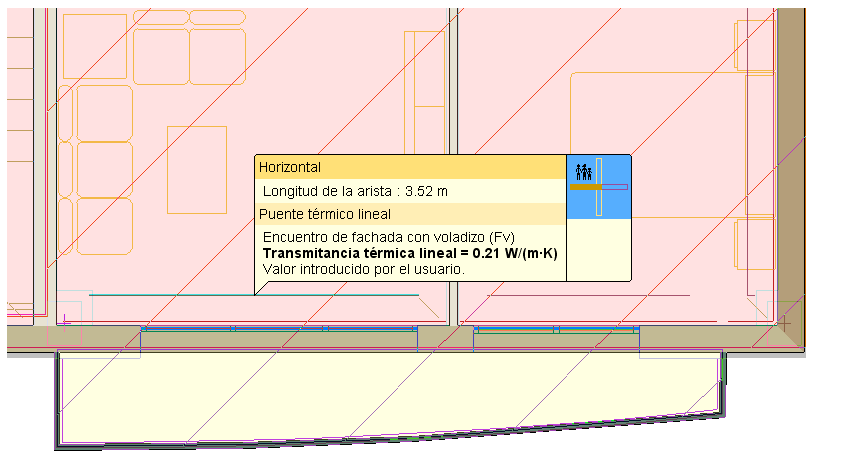

En las siguientes imágenes se pueden observar los resultados que ofrece el programa con un ruptor térmico en un puente térmico de forjado o sin él.

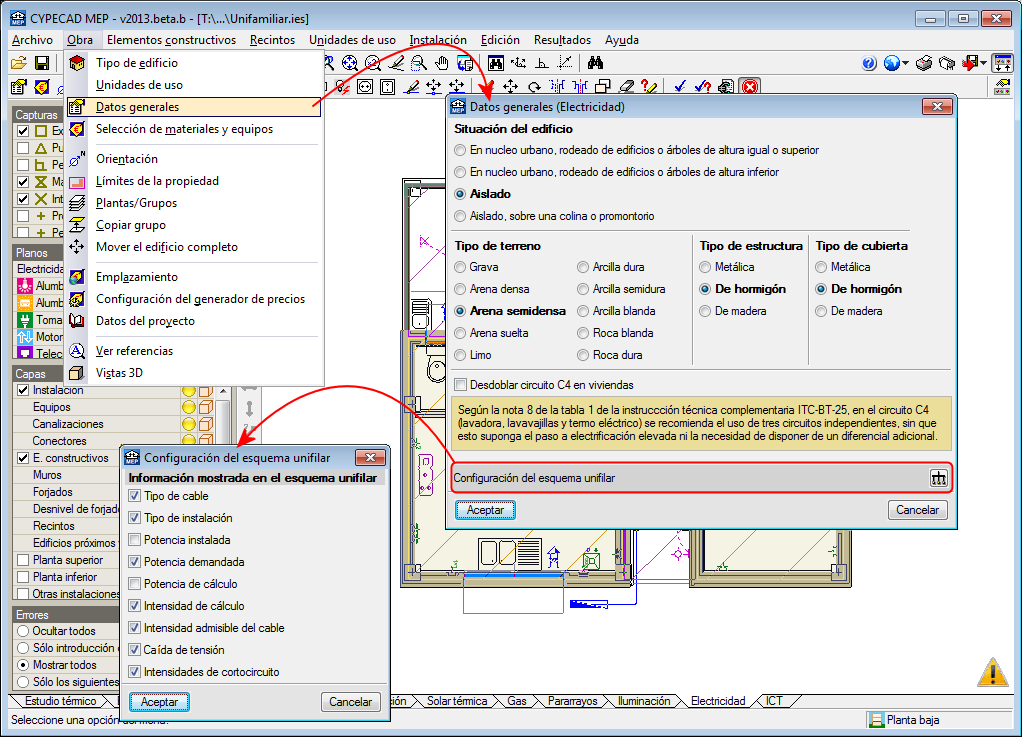

A partir de la versión 2013.b, es posible configurar la información que se incluye en el esquema unifilar que genera el programa. Esta configuración tiene efecto tanto en pantalla como en los planos generados y se puede editar en el diálogo Configuración del esquema unifilar (menú Obra > Datos generales > opción Configuración del esquema unifilar)

La información que es posible seleccionar para incluirla en el esquema es:

  • Tipo de cable
  • Tipo de instalación
  • Potencia instalada
  • Potencia demandada
  • Potencia de cálculo
  • Intensidad de cálculo
  • Intensidad admisible del cable
  • Caída de tensión
  • Intensidades de cortocircuito
