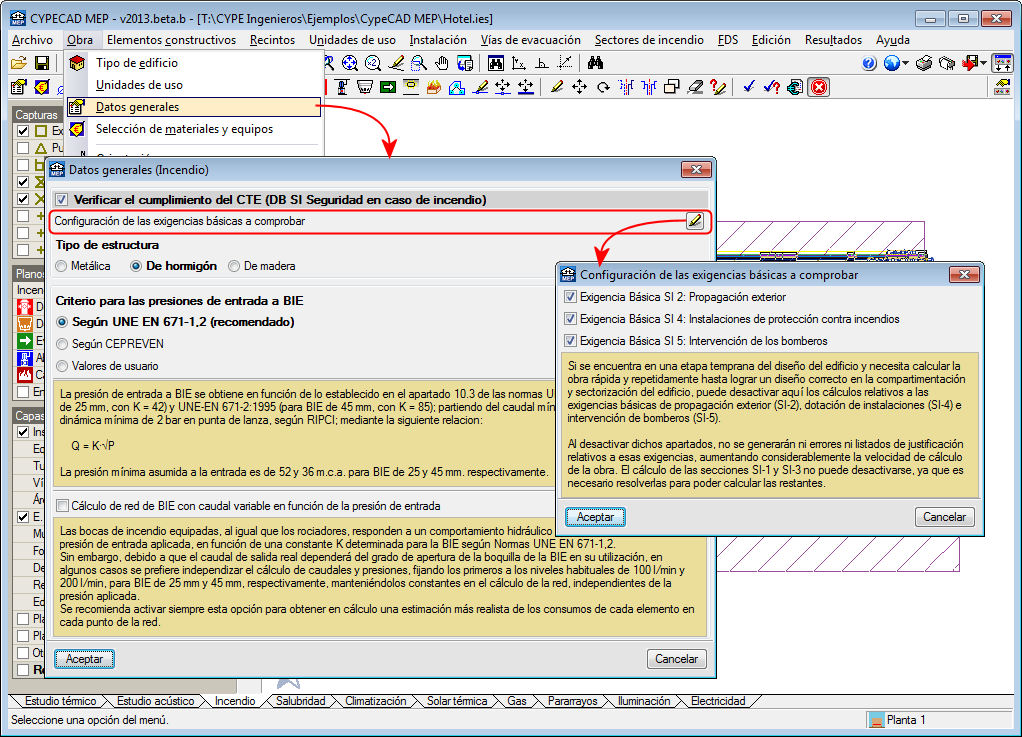

CYPECAD MEP

La finalidad de un ruptor térmico es reducir al máximo las pérdidas energéticas debidas a puentes térmicos lineales.

Los puentes térmicos son zonas de la envolvente térmica del edificio en las que se produce una variación en la uniformidad de la construcción (cambios de espesor de los cerramientos, de los materiales empleados, penetración de elementos constructivos con diferente conductividad, etc.). Estas zonas presentan una resistencia térmica menor a la del resto de la envolvente y suponen, por tanto, un incremento en las pérdidas de calor.

La pérdida de calor a través de los puentes térmicos repercute considerablemente en los resultados de la demanda energética, ya que puede representar, en algunos casos, hasta un 40% de las pérdidas térmicas totales del edificio.

En la versión 2013.c se ha incluido la posibilidad de introducir ruptores de puentes térmicos en los forjados (menú elementos constructivos > opción Ruptores térmicos de forjados o mediante el botón ). De este modo, se asegura la continuidad del aislamiento del edificio en los puentes térmicos de forjado y se limita el consumo energético del edificio. El usuario introduce en planta un ruptor térmico en el borde de los forjados (donde existe un puente térmico lineal), indicando el punto inicial y final del ruptor y su transmitancia térmica lineal. El programa detecta dicho ruptor y sustituye la transmitancia del puente térmico por la transmitancia definida en el ruptor.

Es posible definir ruptores térmicos con diferentes transmitancias térmicas lineales para colocarlos en puentes térmicos del mismo tipo.

En las siguientes imágenes se pueden observar los resultados que ofrece el programa con un ruptor térmico en un puente térmico de forjado o sin él.

A partir de la versión 2013.b, es posible configurar la información que se incluye en el esquema unifilar que genera el programa. Esta configuración tiene efecto tanto en pantalla como en los planos generados y se puede editar en el diálogo Configuración del esquema unifilar (menú Obra > Datos generales > opción Configuración del esquema unifilar)

La información que es posible seleccionar para incluirla en el esquema es:

  • Tipo de cable
  • Tipo de instalación
  • Potencia instalada
  • Potencia demandada
  • Potencia de cálculo
  • Intensidad de cálculo
  • Intensidad admisible del cable
  • Caída de tensión
  • Intensidades de cortocircuito

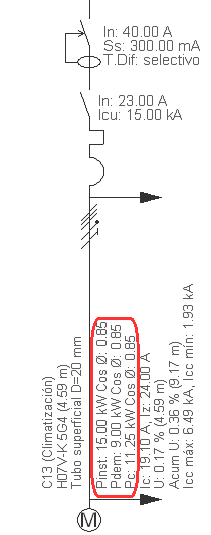

A partir de la versión 2013.b el usuario puede consultar en el esquema unifilar las tres potencias que describen un circuito eléctrico en función del número y tipo de receptores conectados al mismo. Estas potencias son:

  • Potencia instalada
    Es la suma de las potencias de los receptores conectados en el circuito eléctrico.
  • Potencia demandada
    Es la Potencia instalada multiplicada por los coeficientes de simultaneidad y utilización.
  • Potencia de cálculo
    Es la Potencia demandada multiplicada por los coeficientes de cálculo en función del tipo de carga.

El programa permite editar el factor de utilización de las cargas tipo motor (definido como el factor medio de utilización de la potencia del receptor), tanto para aquellas cargas definidas en la instalación de Electricidad (motor de ascensor, carga definida por el usuario) como para aquellas que provengan de otra instalación dimensionada en el programa (máquinas de climatización, grupos de presión...).

El valor por defecto del factor de utilización es "1" y afecta tanto a la potencia demandada como a la potencia de cálculo.

Para las instalaciones de gas licuado del petróleo (GLP), se han añadido más depósitos de gas (aéreos y enterrados) comercializados por Repsol en Portugal, de modo que pueden incluirse en la instalación y en el presupuesto mediante la conexión con el Generador de precios de Portugal.

En próximas versiones se completarán los equipos y elementos que REPSOL comercializa en Portugal para instalaciones receptoras y de suministro de GLP.

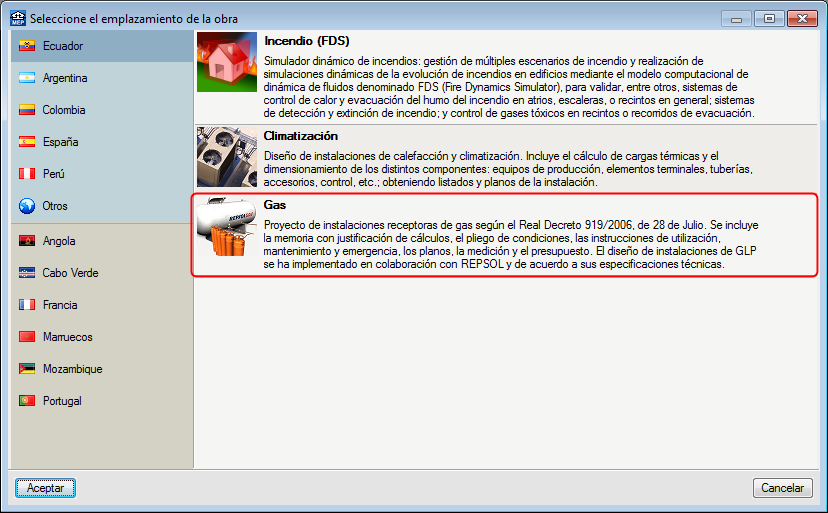

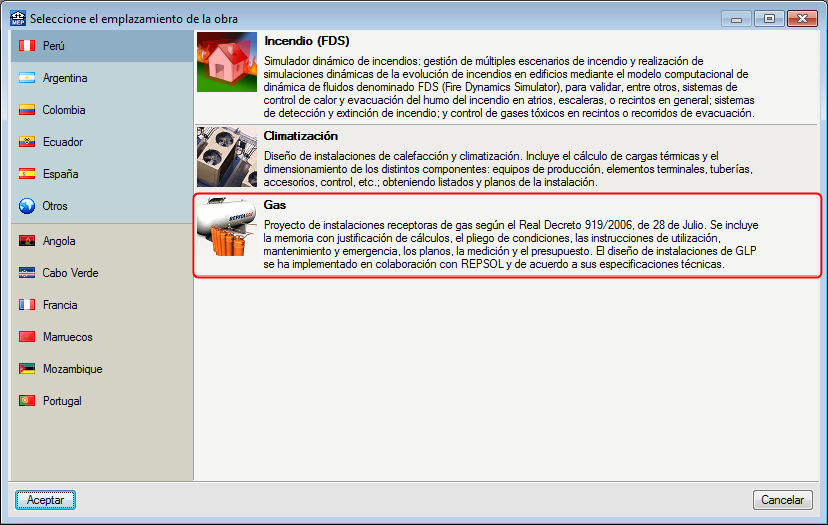

CYPECAD MEP para Ecuador y Perú dispone de la solapa Gas, concebida para:

  • El cálculo y dimensionamiento de instalaciones receptoras y de suministro de gas licuado del petróleo (GLP) teniendo en cuenta la normativa vigente española, y los productos y las especificaciones del gas de REPSOL. Genera automáticamente el presupuesto de la instalación y el proyecto técnico de la instalación según el Real Decreto 919/2006, de 28 de julio.
  • El cálculo y dimensionamiento de instalaciones interiores receptoras de gas natural. Genera automáticamente el presupuesto de la instalación.

La medición y el presupuesto de la instalación se genera automáticamente gracias a la conexión con el Generador de precios para Ecuador o Perú.

En esta primera versión, las especificaciones de los productos de REPSOL, tanto en CYPECAD MEP como en los Generadores de precios de Ecuador o de Perú, son las mismas que para España. Gracias al acuerdo de colaboración alcanzado entre REPSOL y CYPE, en próximas versiones se implementarán los equipos y elementos que REPSOL comercializa en Ecuador y Perú para instalaciones receptoras y de suministro de GLP.

Se aumenta el número de elementos con descripción editable (tipo de descripción que se inició en la versión 2011.a). La versión 2013.a incorpora la posibilidad de definir las tuberías y los conductos como equipos editables.

Con la descripción editable, no sólo es posible utilizar elementos y equipos del Generador de precios, sino que el proyectista también puede definir los parámetros de equipos de cualquier marca comercial sin la necesidad de importarlos del Generador de precios.

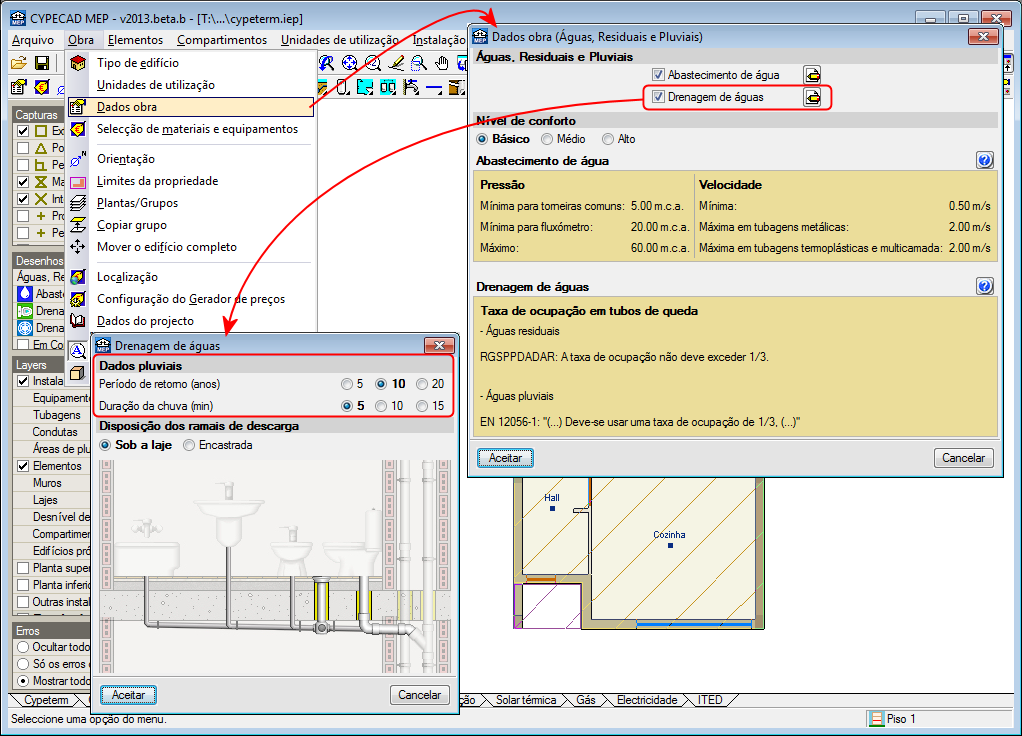

En la solapa Águas. Residuais e Pluviais de CYPECAD MEP para Portugal el cálculo de la intensidad pluviométrica varía en función del periodo de retorno y el tiempo de la duración de la lluvia. Estos dos parámetros son introducidos por el usuario (menú Obra > Dados obra > Drenagem de águas).

La versión 2013.b de CYPECAD MEP para Portugal incluye la nueva solapa Águas. Residuais e Pluviais (Abastecimento e Drenagem) diseñada para el dimensionamiento y el cálculo de redes de distribución de suministro de agua y de redes de evacuación de aguas (residuales y pluviales) según el Regulamento General dos Sistemas Públicos e Prediais de Distribuçao de Água e de Drenagem de Águas Residuais.

El programa dibuja en pantalla y genera los planos de los conductos de la instalación de evacuación de aguas en capas diferentes, dependiendo del tipo de aguas que transporten (residuales, pluviales o mixtos). De este modo es fácilmente identificable cada tipo de conducto, tanto en pantalla como en planos.

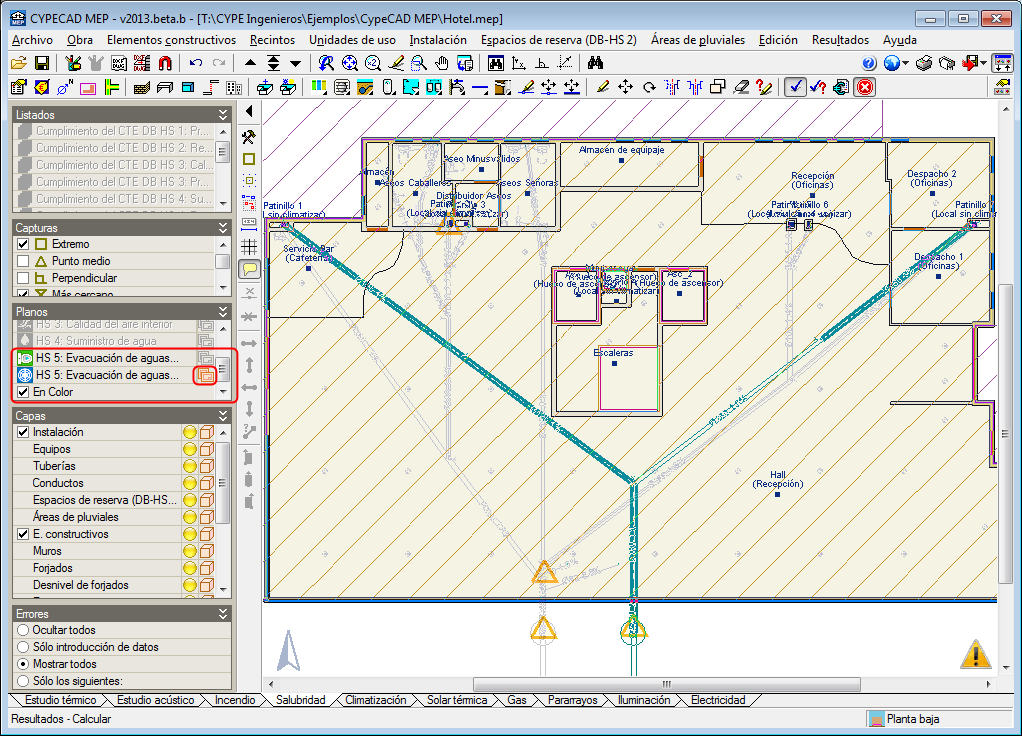

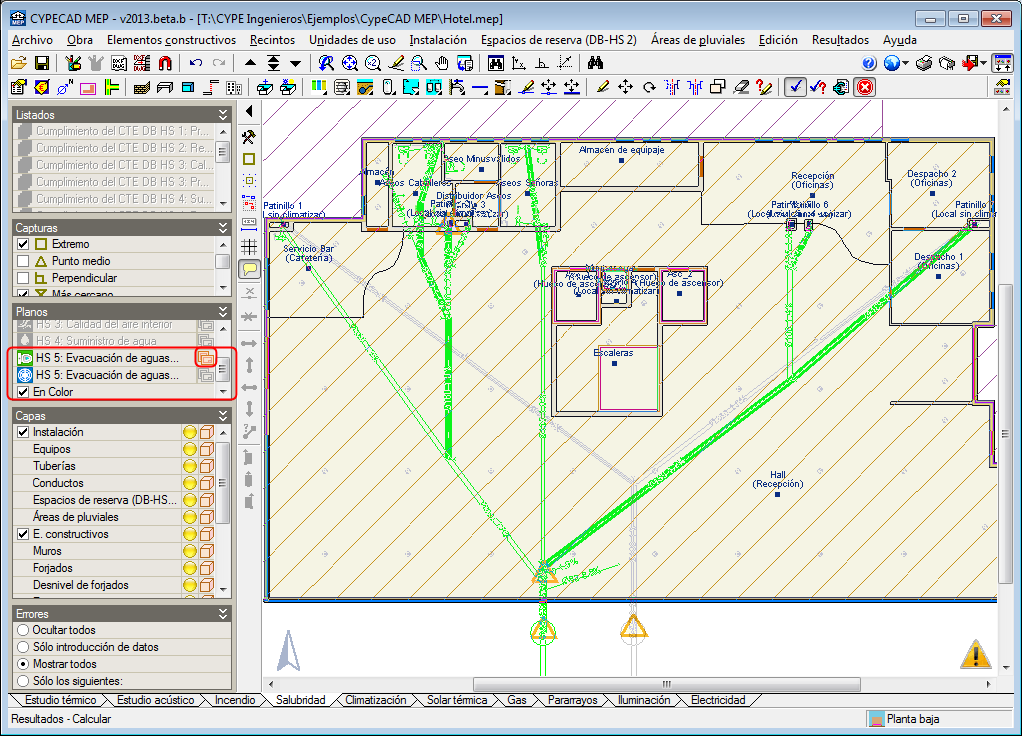

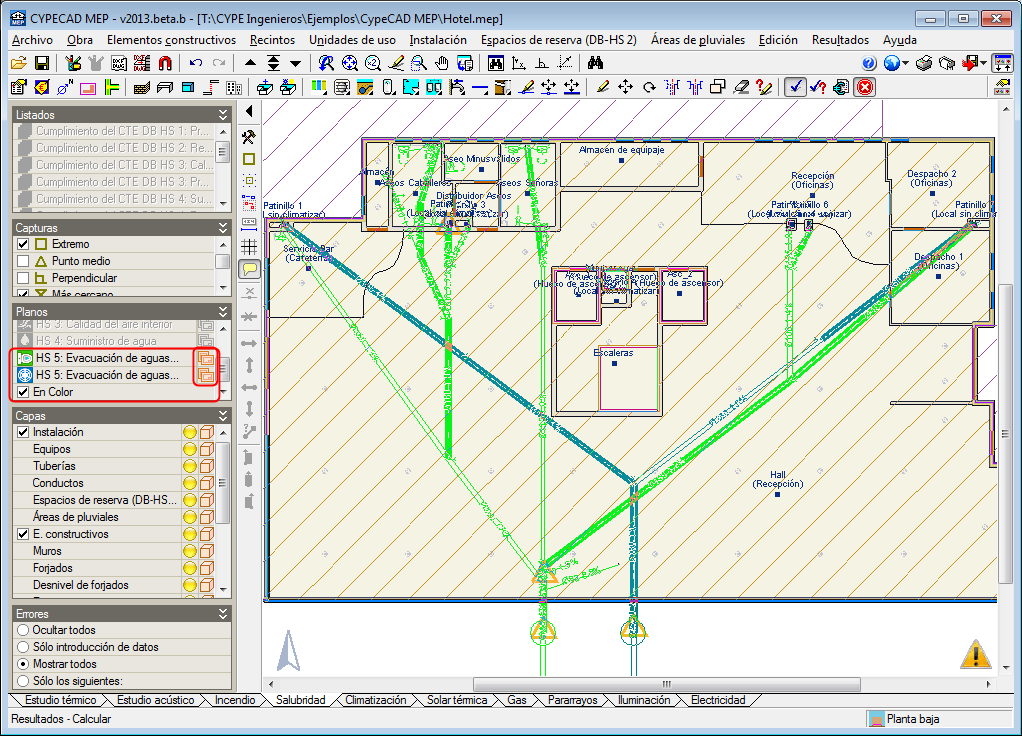

En pantalla, el programa permite diferenciar con colores los conductos mencionados e incluso activarlos o desactivarlos. Los colores y la visibilidad de uno u otro tipo de conductos se realiza desde el menú lateral izquierdo, tal y como puede observarse en las siguientes imágenes.

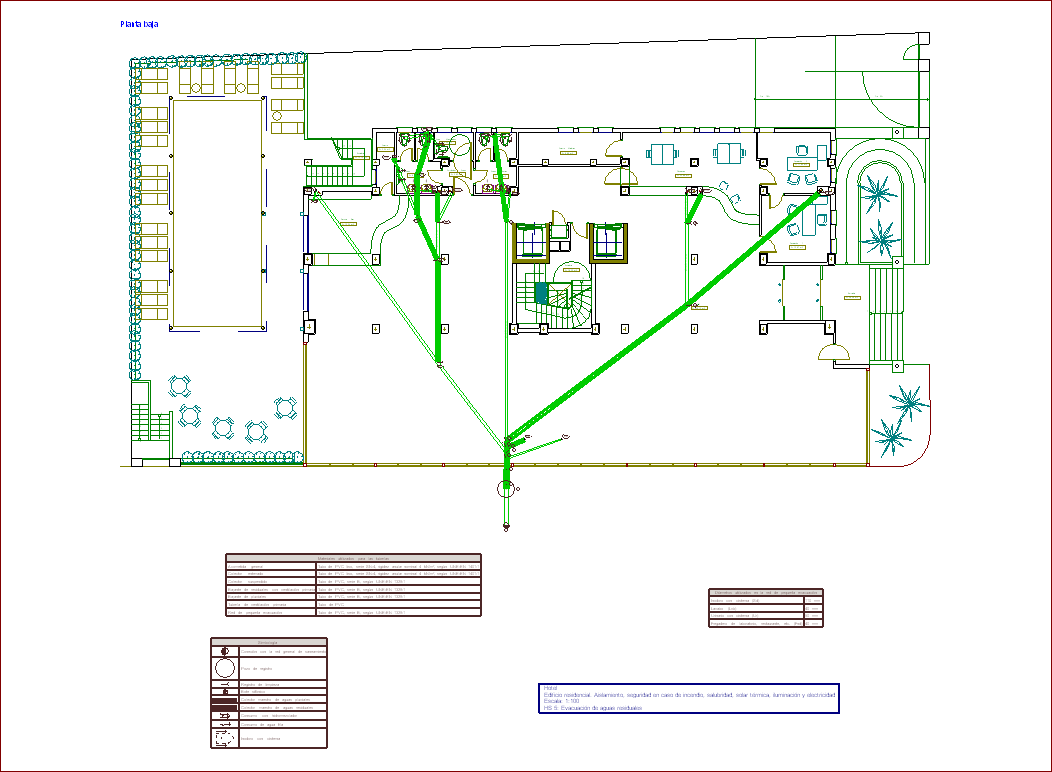

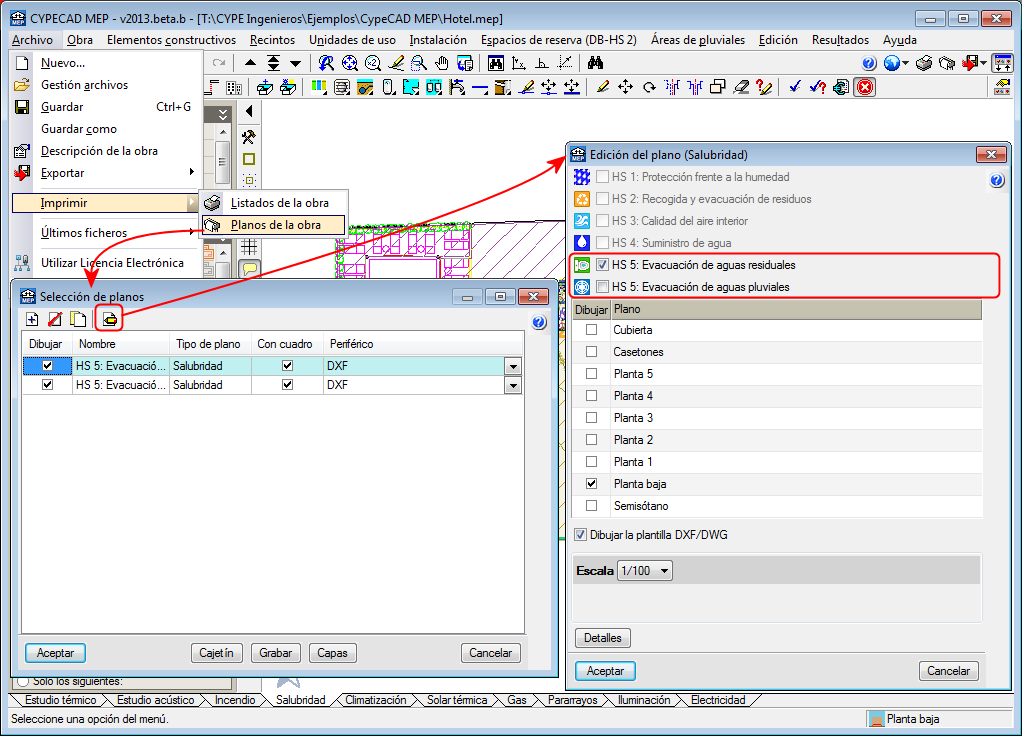

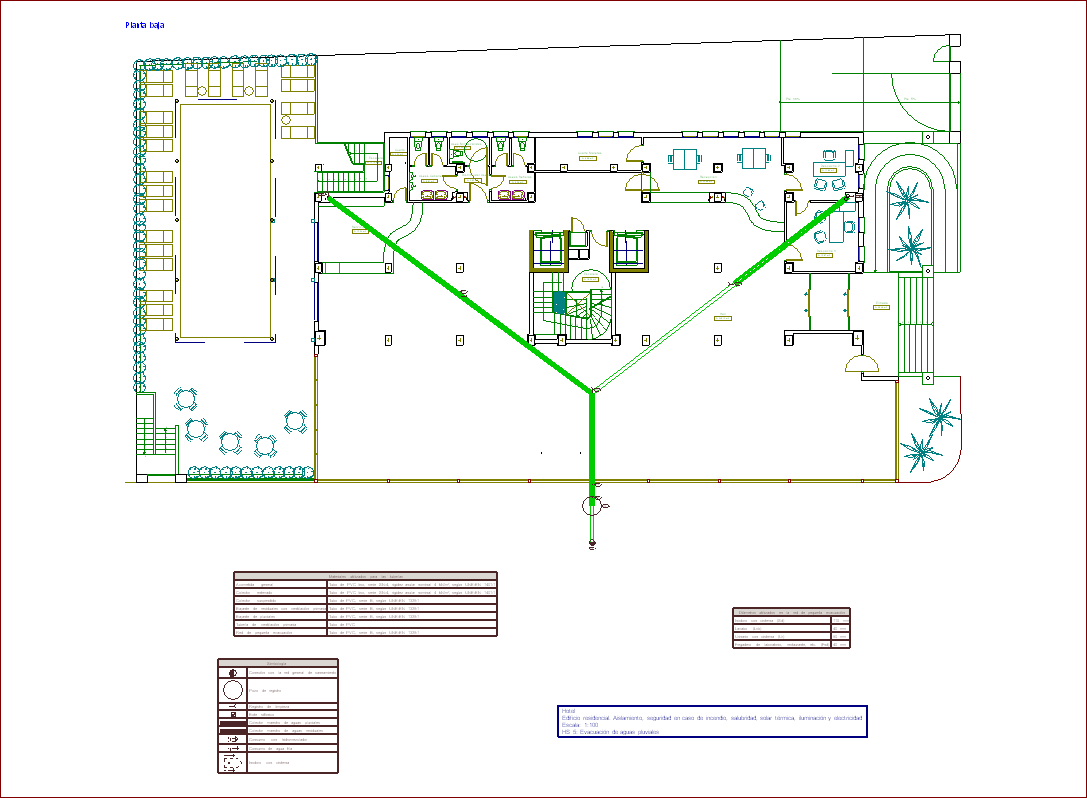

El programa también permite seleccionar los tipos de conductos que se van a representar en el plano.

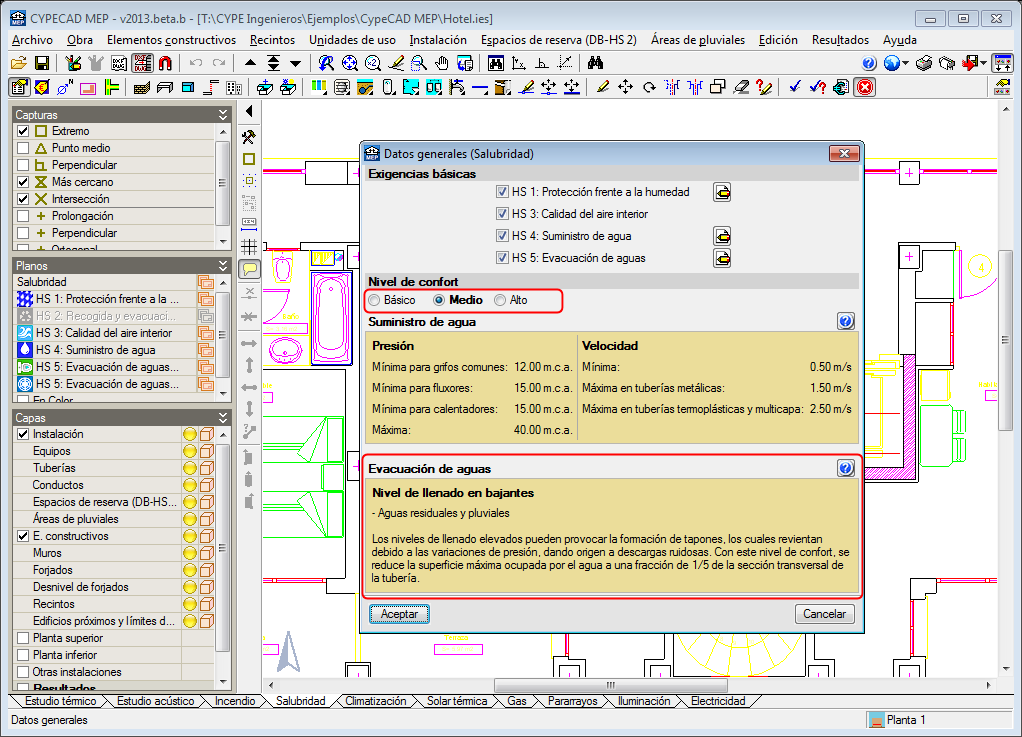

Gracias al cálculo hidráulico de las bajantes que se realiza a partir de la versión 2013.b, se hace posible la definición de los niveles de confort para el dimensionamiento de estos elementos. El usuario ya podía seleccionar el nivel de confort con el que deseaba dimensionar la instalación de suministro de agua. Ahora, la selección del nivel de confort afecta tanto al dimensionamiento de la instalación de suministro de agua como a la instalación de evacuación de aguas. Esta selección se realiza en el diálogo Datos generales (Salubridad) (menú Obra > Datos generales).

El primer objetivo del proyectista es conseguir el confort directo del usuario. Para ello, y teniendo en cuenta las exigencias y el uso previsto de la instalación que se está proyectando, el programa permite seleccionar diferentes niveles de confort y de calidad. Por ejemplo, en instalaciones de edificios de lujo se requieren niveles de confort diferentes a los de edificios de calidad básica o locales comerciales.

Se estiman dos factores que influyen en estos niveles de confort a la hora de realizar el cálculo hidráulico:

  • Nivel de llenado en bajantes
  • Coeficiente de simultaneidad

El principal motivo de incomodidad para los usuarios de una misma instalación de evacuación de aguas se debe a un deficiente dimensionado de las bajantes por la adopción de niveles de llenado inadecuados, lo que ocasiona la formación de tapones que revientan a causa de las posibles variaciones de presión, provocando descargas ruidosas.

La única forma de evitar la aparición de estos fenómenos es realizar un correcto dimensionado de las bajantes, teniendo en cuenta el valor máximo reglamentario del nivel de llenado y, si es posible, reduciendo ese valor, de modo que el desagüe se produzca de forma anular. Para conseguirlo, el programa propone unos niveles de confort predefinidos.

El coeficiente de simultaneidad ya es abordado en el cálculo considerando las unidades de desagüe que emplea el CTE DB HS 5. Entre otras consideraciones implícitas en las tablas de dimensionado también está la diferencia entre el uso privado y público de las unidades de desagüe atribuidas a los aparatos sanitarios.

Las consideraciones que el programa tiene en cuenta según el nivel de confort seleccionado son:

  • Nivel de confort básico
    Se realiza un dimensionamiento de la instalación teniendo en cuenta las prescripciones de CTE DB HS Salubridad.
  • Nivel de confort medio
    Al seleccionar este nivel de confort, se disminuye el nivel de llenado máximo de las bajantes, estipulado en el CTE DB HS 5, con lo que las bajantes se dimensionan con mayor diámetro y con ello se consigue un desagüe con menos ruido. Como resultado, se incrementa el nivel de confort de los usuarios sin un encarecimiento excesivo de la instalación.
  • Nivel de confort alto
    Con unos criterios de diseño más restrictivos que los correspondientes al nivel de confort medio, se reduce al máximo la posibilidad de que el desagüe no se realice de forma anular, logrando una notable reducción de ruidos en el desagüe de las bajantes. El resultado es un elevado nivel de confort para los usuarios.

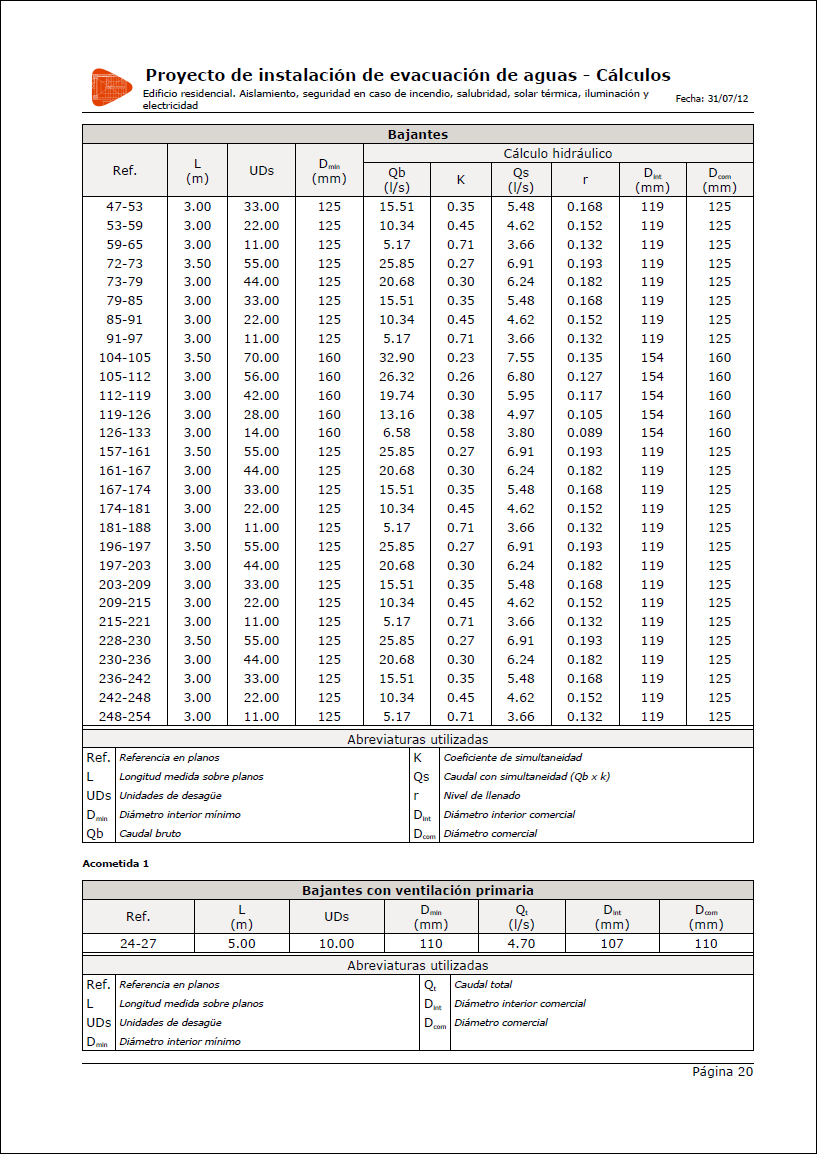

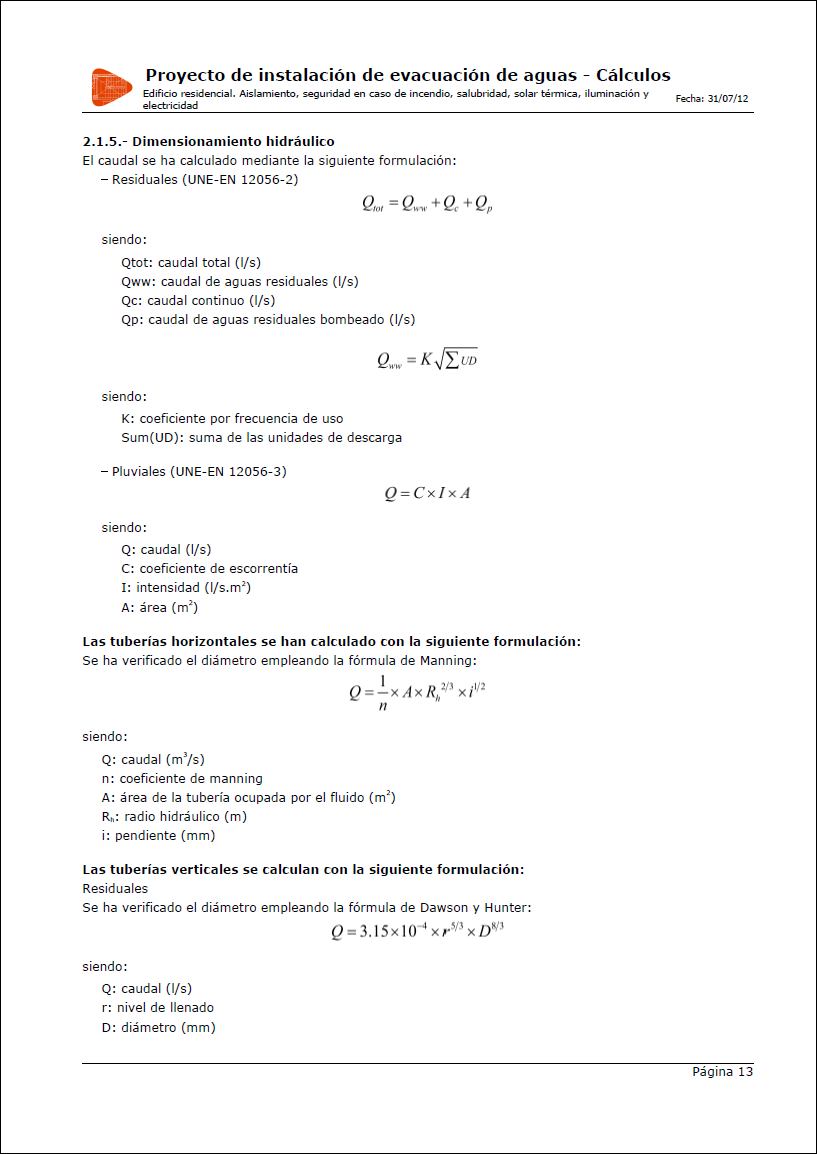

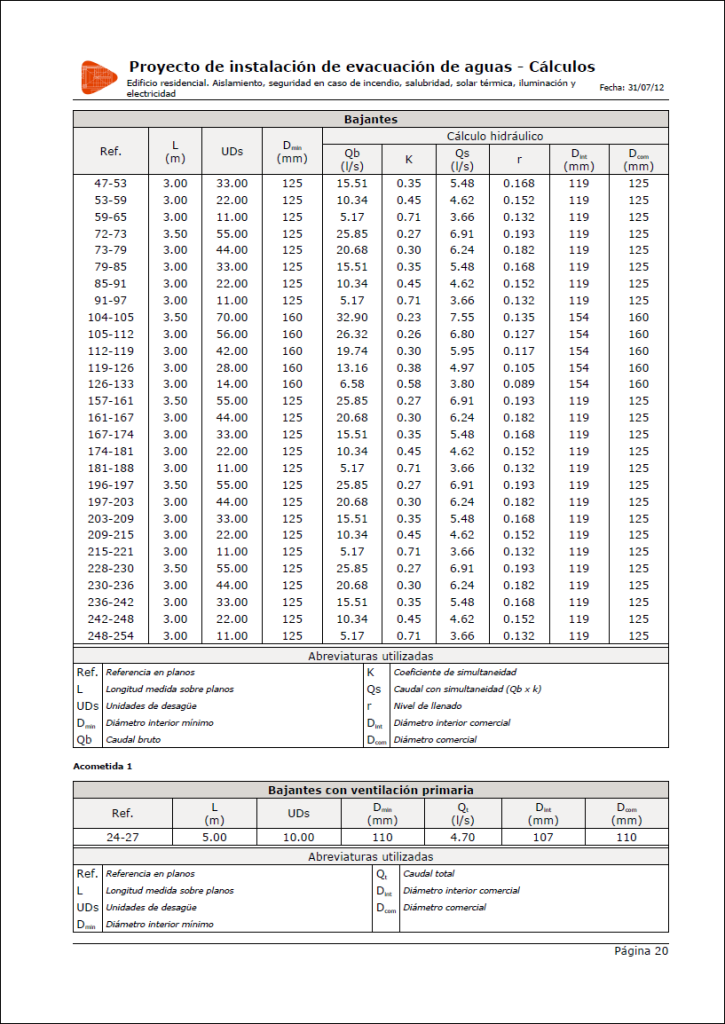

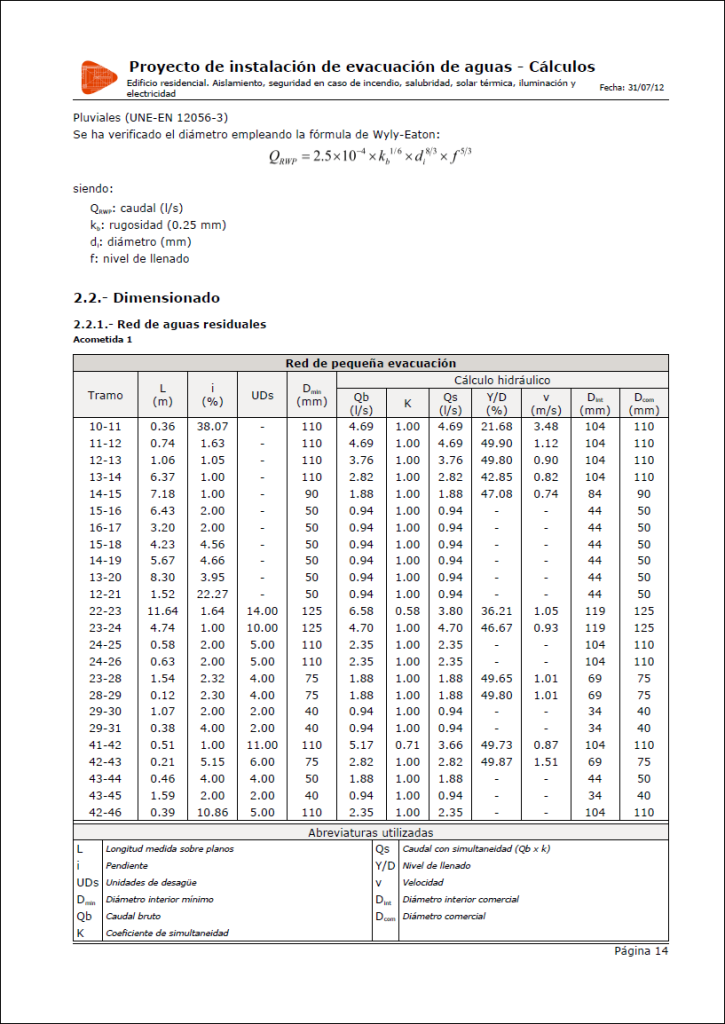

En versiones anteriores, los bajantes se dimensionaban teniendo en cuenta los diámetros mínimos establecidos en la normativa. A partir de la versión 2013.b, se optimiza el dimensionamiento de estos tramos, puesto que se realiza también un cálculo hidráulico, donde se comprueban las condiciones de llenado y niveles de confort. En el Proyecto de instalación de evacuación de aguas generado por el programa se detallan el cálculo hidráulico realizado.
