Es posible desactivar los avisos relacionados con el cálculo de las uniones entre elementos constructivos, que determinan las transmisiones acústicas por vía de flancos. Dado que estos avisos pueden ser relativamente numerosos en ciertas obras, y en muchos casos son perfectamente ignorables, su desconexión permite centrar la atención en el resto de avisos o errores que pudiera generar el cálculo y sí necesiten la intervención del usuario para su revisión.
Para Francia, el programa permite asignar la clasificación acústica de las ventanas de modo que se tenga en cuenta en el cálculo acústico de los recintos (menú Eléments_constructifs > Baies > Baie vitrée > Exposition au bruit extérieur). La clase acústica de la ventana puede introducirse en cada ventana, o en un cerramiento exterior (menú Eléments_constructifs > Parois verticales > Paroi extérieure > Exposition au bruit extérieur) con lo que todas las ventanas que se incluyan en ese cerramiento tomarán por defecto esa clasificación.
En los casos en los que los huecos acristalados no incluyen caja de persiana, y ésta se define aparte como un puente térmico plano situado sobre el hueco, con su propia descripción constructiva distinta a la fachada, es posible ahora indicar, si se poseen, las características acústicas de las cajas de persiana, de modo que el programa tenga en cuenta estos datos en el cálculo del aislamiento acústico a ruido exterior.
Si estos datos no se definen, el programa calcula la parte ciega de la fachada con la caracterización acústica de la fachada, como hacía hasta ahora. En la figura adjunta se indica el lugar donde se define esta caracterización acústica.

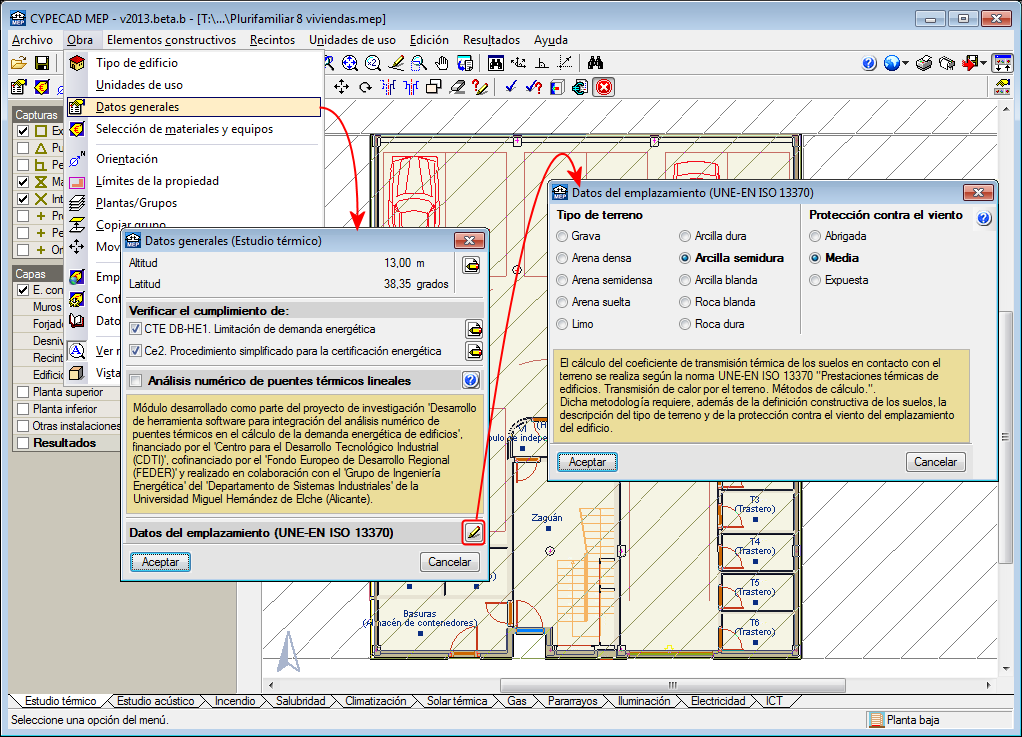

A partir de la versión 2013.b, el cálculo del coeficiente de transmisión térmica de los suelos en contacto con el terreno se realiza, para España, según la norma UNE-EN ISO 13370 "Prestaciones térmicas de edificios. Transmisión de calor por el terreno. Métodos de cálculo".
En versiones anteriores, el programa utilizaba las tablas propuestas en el apartado "HE 1. Limitación de la demanda energética del documento básico HE Ahorro de energía" del CTE. Ahora, se realiza un cálculo más detallado, puesto que se incluyen factores tales como la descripción del tipo de terreno y la descripción de la protección contra el viento del emplazamiento del edificio (que pueden editarse en los datos generales de la obra).

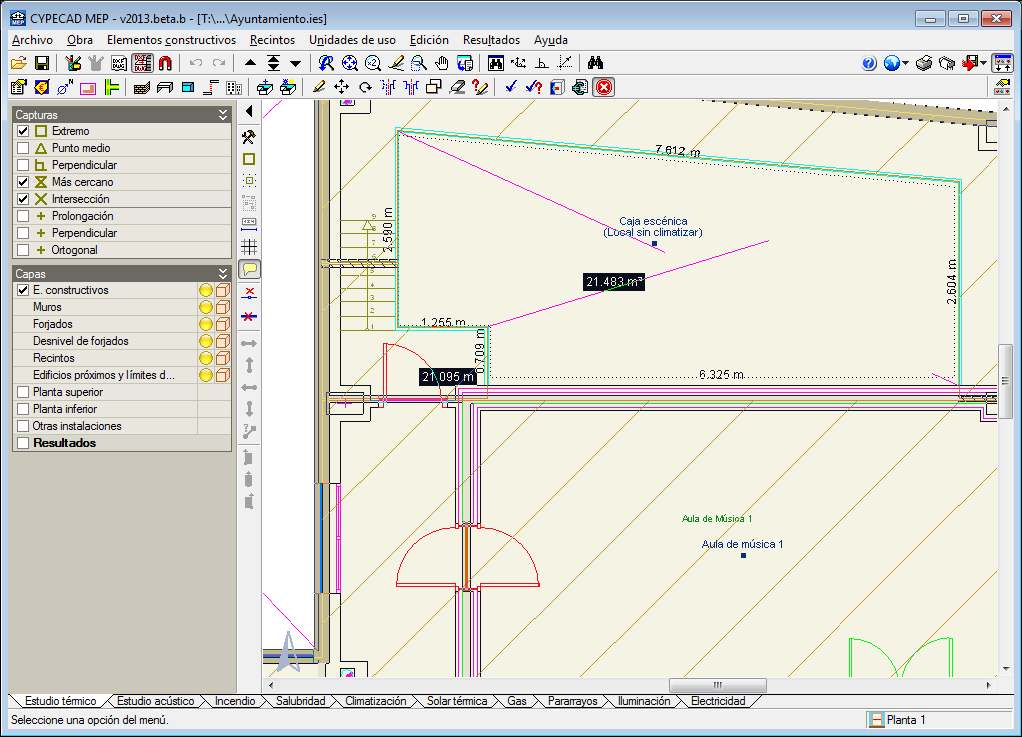

Desde versiones anteriores, la medición en pantalla es posible mediante el cursor cuando no hay ningún menú seleccionado. Con el ratón se traza una poligonal y el programa va indicando en pantalla la longitud de cada lado de la poligonal a medida que se introduce y la superficie del polígono definido cuando se cierra dicha poligonal. A partir de la versión 2013.b, el programa captura el primer punto de la poligonal para poder cerrar con precisión el perímetro que se está dibujando. Además, la medición de la superficie se visualiza en pantalla cuando se captura el primer punto de la poligonal, sin necesidad de que se presione el botón izquierdo del ratón, y por tanto antes de que se cierre la poligonal.
En versiones anteriores, el listado Descripción de materiales y elementos constructivos sólo podía ser generado desde la solapa Aislamiento (Estudio térmico y Estudio acústico en la versión 2013.a). A partir de la versión 2013.b, este listado se puede generar desde todas las solapas, puesto que desde todas ellas es posible definir elementos constructivos.
Se han añadido nuevos países para los que CYPECAD MEP puede dimensionar instalaciones y generar su presupuesto y su medición. Las instalaciones dimensionadas para cada país se conectan con su correspondiente Generador de precios y éste se utiliza para seleccionar elementos constructivos, para seleccionar elementos de la instalación y para generar el presupuesto y la medición de la instalación dimensionada.
La selección de un país depende del idioma de instalación. En el apartado Selección de país de las Novedades comunes de CYPECAD MEP en la versión 2013 puede obtener más información sobre la selección de países en CYPECAD MEP cuando se genera un proyecto nuevo.
La versión 2013.b de CYPECAD MEP incorpora los siguientes países: Ecuador, Colombia, Perú, Marruecos, Angola, Cabo Verde y Mozambique.
A continuación se indican los países para los que CYPECAD MEP puede dimensionar instalaciones y generar su presupuesto y su medición. Aunque todos los países aparecen en pantalla, sólo se pueden seleccionar los asociados al idioma de instalación. Para cada país también se indican las solapas o instalaciones de las que disponen:

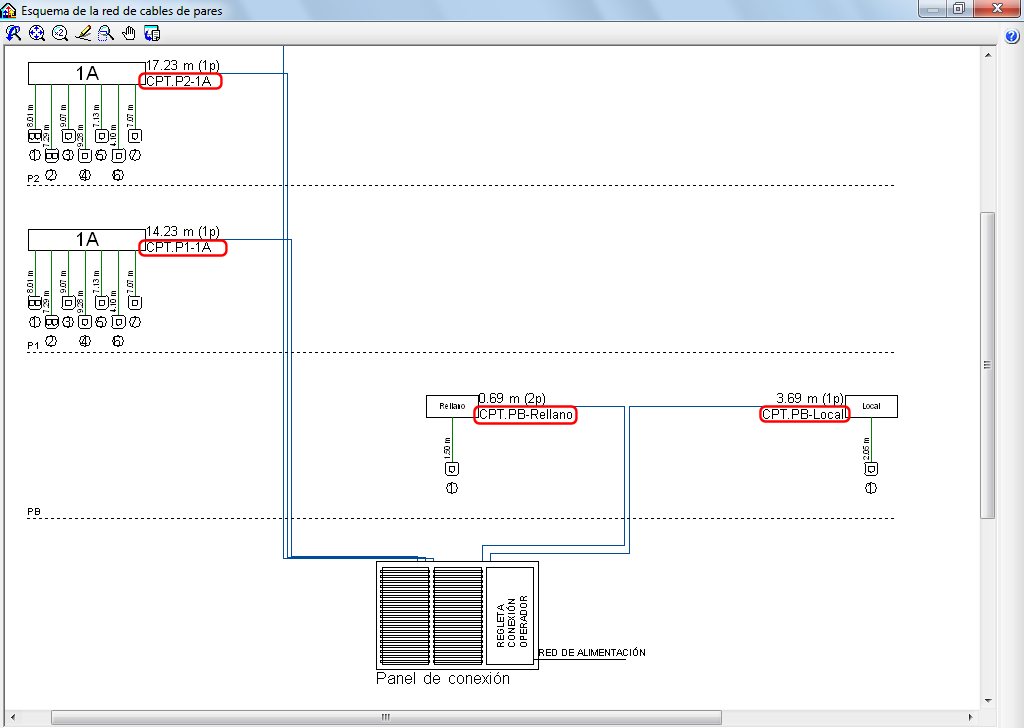

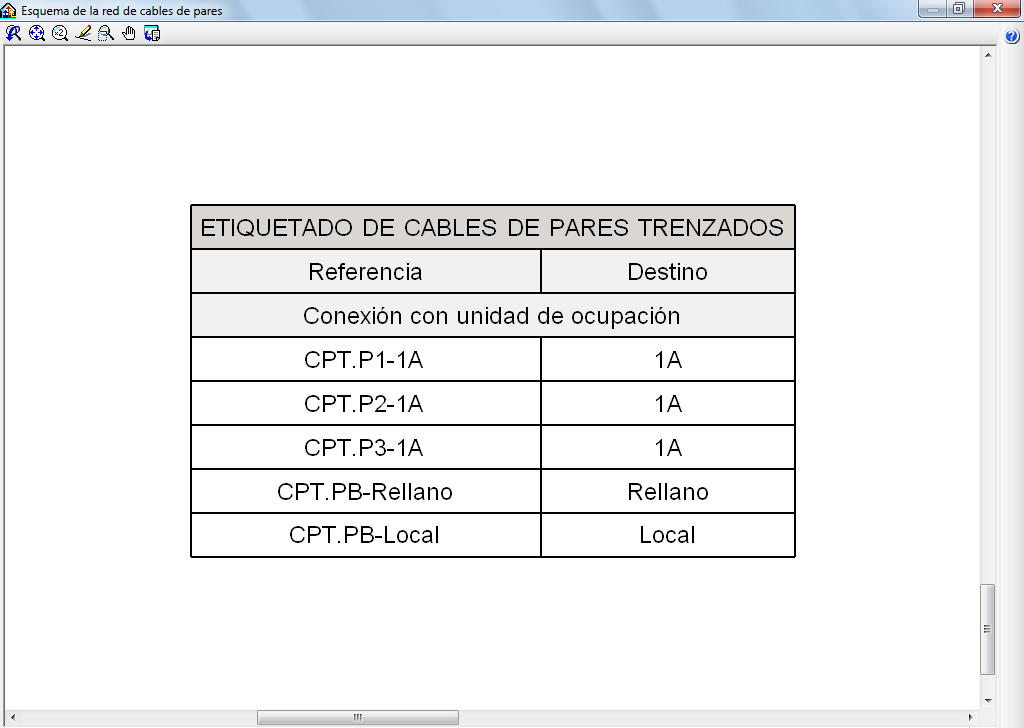

A partir de la versión 2013.a, se etiquetan los cables empleados en las canalizaciones principales y secundarias, tanto en el propio esquema de principio (Esquema de la instalación de radiodifusión sonora y televisión, Esquema de la red de cables de pares, Esquema de la red de cables coaxiales para el acceso a los servicios de TBA y Esquema de la red de fibra óptica) como en tabla de etiquetado adjunta.
Las tablas de etiquetado de los cables también aparecen en los siguientes apartados del Proyecto Técnico de Infraestructura Común de Telecomunicaciones que genera el programa:

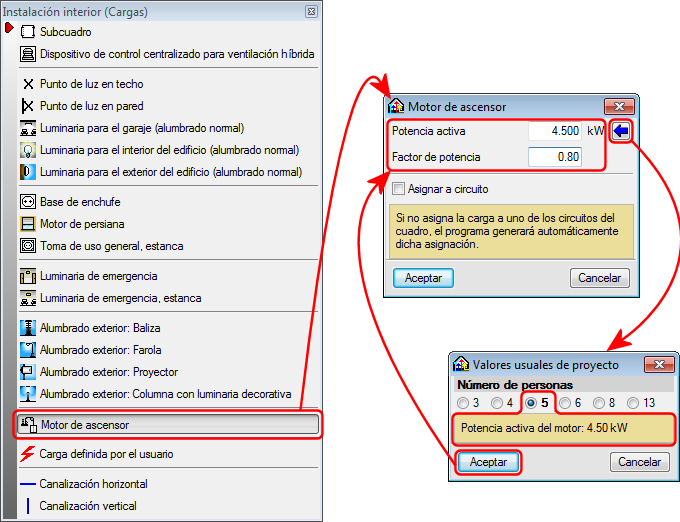

Se ha implementado en esta versión el tipo de carga Motor de ascensor (menú Instalación > Instalación interior (Cargas) > Motor de ascensor
). En el diálogo que aparece al seleccionar esta carga, el usuario indica La Potencia activa y el Factor de potencia del motor. Si lo desea puede seleccionar el botón
para elegir un tipo de ascensor (según el número maximo de personas) de una tabla que ya tiene incluidos la Potencia activa y el Factor de potencia.
Se ha mejorado el diálogo de creación de cargas eléctricas del usuario (menú Instalación > Instalación interior (Cargas) > Carga definida por el usuario
> botón crear o editar carga del diálogo emergente
o

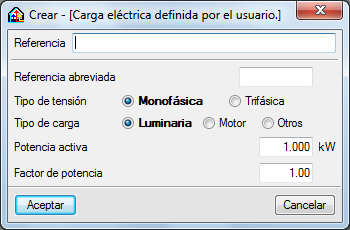

> aparece el diálogo Crear [Carga eléctrica definida por el usuario]). En versiones anteriores el usuario podía elegir entre Luminaria monofásica, Carga monofásica, Motor trifásico o Carga trifásica. A partir de la versión 2013.a el usuario selecciona el tipo de tensión (Monofásica o trifásica) y el Tipo de carga (Luminaria, Motor u Otros). De este modo, es posible introducir cualquiera de los tipos de carga con tensión monofásica o trifásica.
En la versión 2012.k se implementó la posibilidad de editar los cuadros y subcuadros para que el usuario pudiese configurarlos de modo diferente a la solución calculada por el programa (opción Configuración de usuario del diálogo de edición del cuadro -menú Instalación > Editar > seleccionar el cuadro o subcuadro deseado con el botón izquierdo del ratón > seleccionar la solapa Cuadro).

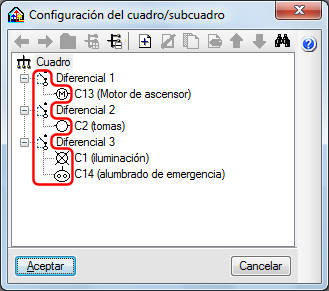

En el diálogo Configuración de usuario del cuadro, los iconos de cada línea eran iguales. La versión 2013.a incorpora nuevos iconos para distinguir los tipos de líneas. Se añaden iconos para los diferenciales, circuitos de iluminación normal, iluminación de emergencia, motor y otros usos.
En versiones anteriores el programa no permitía conectar los circuitos de alumbrado de emergencia a los circuitos de alumbrado normal del mismo cuadro. Incluso en los casos en los que el usuario conectaba la canalización del circuito de alumbrado de emergencia a la canalización del circuito de alumbrado normal deseado, el esquema unifilar no mostraba esta conexión y representaba el circuito de alumbrado de emergencia como un circuito más del cuadro.

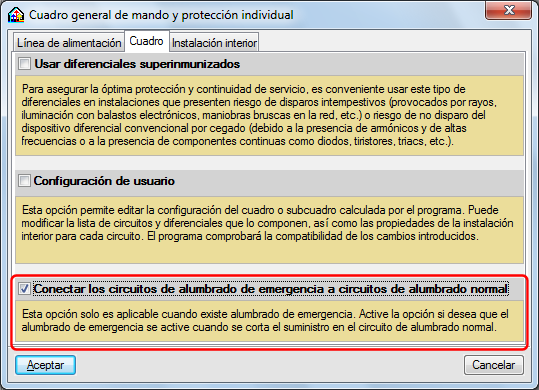

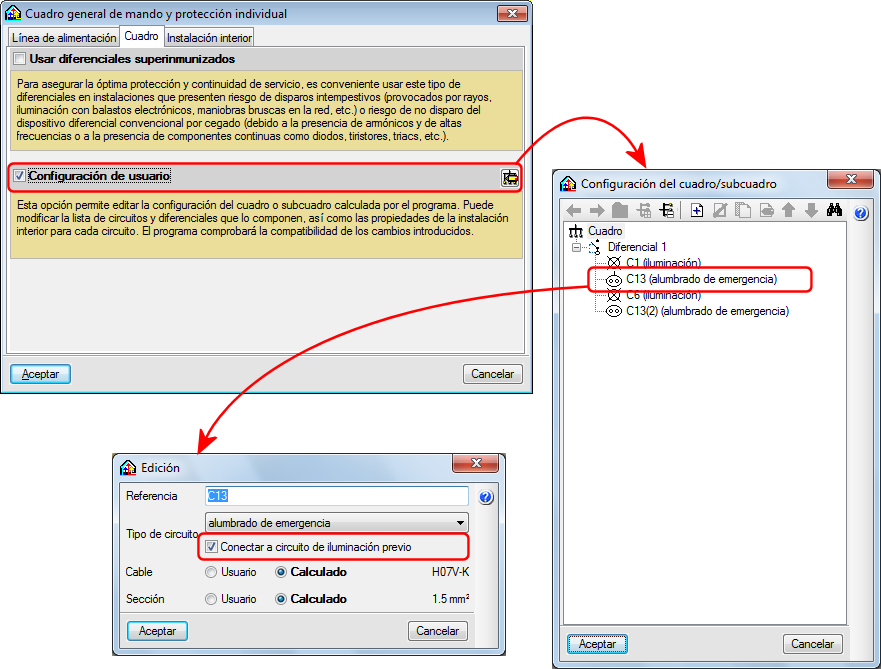

En la versión 2013.a, existen varios modos de conectar los circuitos de alumbrado de emergencia a circuitos de alumbrado normal.
y
para que el programa pueda conectarlos.
