CYPECAD MEP

Desde la versión 2012.j, cuando se importan elementos constructivos desde el Generador de precios, se generan automáticamente sus descripciones en función de las unidades de obra que se han utilizado para generarlos.

Estas descripciones se utilizan, tanto en el listado de elementos constructivos y materiales utilizados (generado en la solapa Aislamiento de Instalaciones del edificio), como en la parte de la memoria constructiva del proyecto de edificación, para detallar el sistema envolvente y el sistema de compartimentación del edificio.

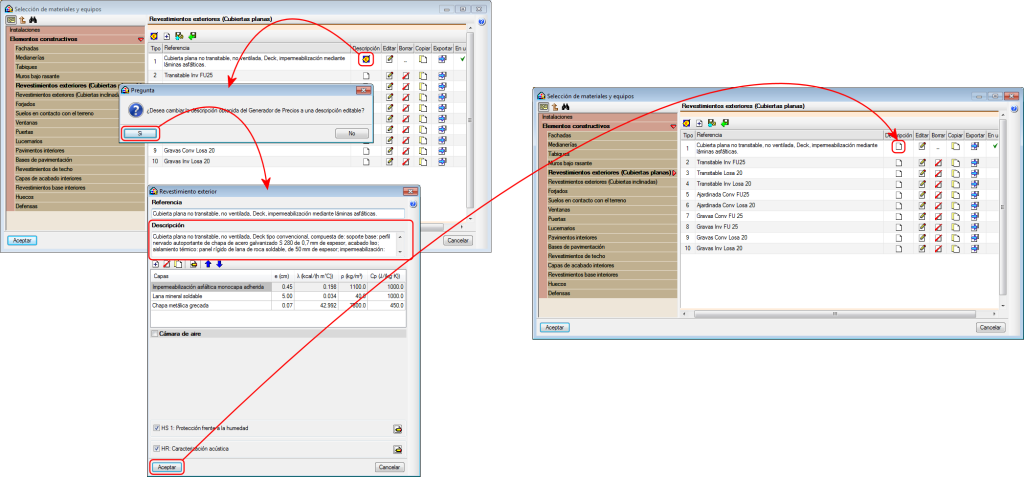

El programa permite mantener la descripción de un elemento constructivo procedente del Generador de precios cuando éste se trasforma en genérico, de modo que el usuario puede editarla para adaptarla a sus necesidades.

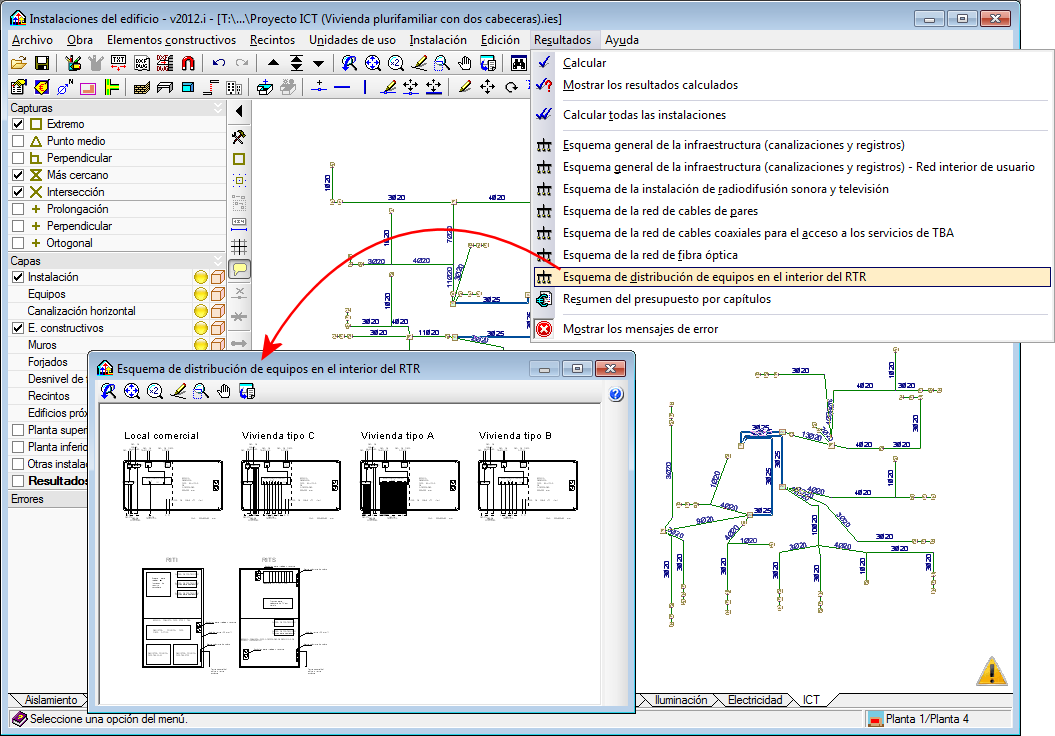

El programa permite generar un nuevo esquema: Esquema de distribución de equipos en el interior del RTR (Recinto de terminación de la Red para unidad de uso). Este esquema se adjunta de manera automática en el Proyecto técnico de infraestructura común de telecomunicaciones.

En dicho esquema se representa la distribución de los equipos interiores que conforman los RTR pertenecientes a viviendas, locales u oficinas, y estancias comunes, así como la distribución interior de los equipos en los recintos de telecomunicaciones.

Se aumenta el número de equipos con descripción editable (tipo de descripción que se inició en la versión 2011.a). La versión 2012.i incorpora los emisores eléctricos (ubicados en el menú Instalación > Calderas y emisores para calefacción > Emisor eléctrico) y los Sistemas de expansión directa - Splits (ubicados en el menú Instalación > Sistemas de expansión directa). De este modo, no sólo es posible utilizar equipos del Generador de precios, sino que el proyectista también puede definir los parámetros de equipos de cualquier marca comercial.

A continuación se indican los equipos que disponen de esta posibilidad:

  • Desde la versión 2011.a
    • Unidad aire-agua bomba de calor reversible, para instalación exterior
    • Unidad aire-agua bomba de calor reversible, para instalación interior
    • Unidad aire-agua de refrigeración, para instalación exterior
    • Unidad aire-agua de refrigeración, para instalación interior
    • Unidad aire-agua bomba de calor no reversible, para instalación exterior
    • Unidad aire-agua bomba de calor no reversible, para instalación interior
    • Unidad compacta agua-aire-agua bomba de calor de producción simultánea de agua fría y de agua caliente, sistema de 4 tubos, para instalación exterior
    • Fancoil de techo, sistema de dos tubos, con distribución por conductos
    • Fancoil de techo, sistema de dos tubos, con distribución por embocaduras tubulares
    • Fancoil de techo, sistema de dos tubos, con descarga directa
    • Fancoil de cassette, sistema de dos tubos
    • Fancoil mural, sistema de dos tubos
    • Fancoil vertical de suelo, sistema de dos tubos
    • Fancoil de techo, sistema de cuatro tubos, con distribución por conductos
    • Fancoil de techo, sistema de cuatro tubos, con distribución por embocaduras tubulares
    • Fancoil de techo, sistema de cuatro tubos, con descarga directa
    • Fancoil de cassette, sistema de cuatro tubos
    • Fancoil vertical de suelo, sistema de cuatro tubos
    • Caldera eléctrica para calefacción
    • Caldera eléctrica para calefacción y ACS
    • Caldera a gasóleo para calefacción
    • Caldera a gasóleo para calefacción y ACS
    • Caldera a gas para calefacción
    • Caldera a gas para calefacción y ACS
    • Caldera de biomasa
  • Desde la versión 2011.c
    • Rooftop sólo frío
    • Rooftop con bomba de calor
    • Climatizadora (UTA) de baja silueta, a dos tubos, con batería de agua fría
    • Climatizadora (UTA) de baja silueta, a dos tubos, con batería de agua caliente
    • Climatizadora (UTA) de baja silueta, a cuatro tubos, con batería de agua fría y batería de agua caliente
    • Climatizadora (UTA) a cuatro tubos, con batería de agua fría y batería de agua caliente
    • Grupo térmico a gasóleo
    • Grupo térmico a gas
  • Desde la versión 2011.d
    • Radiadores
  • Desde la versión 2011.e
    • Colectores para calefacción y refrigeración por suelo radiante
    • Sistema de calefacción y refrigeración por suelo radiante
  • Desde la versión 2011.h
    • Recuperadores de calor estáticos aire-aire
    • Paneles de chapa de acero
  • Desde la versión 2012.i
    • Emisores eléctricos
    • Sistemas de expansión directa (Splits)

El número de parámetros necesarios para definir un equipo es bastante elevado. Para evitar este problema el proyectista puede introducir un equipo a partir del Generador de precios, convertirlo en genérico y modificar sus parámetros para asimilarlos al equipo que se desea introducir.

Por tanto, el programa permite introducir equipos en la instalación a partir de alguno de los siguientes casos:

  • Procedente del Generador de precios
  • Introducción manual de equipos genéricos
  • Exportación de parámetros del Generador de precios a equipos genéricos

Todos estos equipos se pueden almacenar en bibliotecas para que puedan ser utilizados en todos los proyectos que estime oportuno.

Se mejoran la exportación a EnergyPlus™ y su utilización como motor de cálculo desde la solapa Climatización para poder realizar simulaciones dinámicas del comportamiento térmico de los edificios. Ahora, se añade el análisis de las temperaturas de los recintos en fluctuación libre si no tienen demanda térmica. Si existen, las demandas térmicas de calefacción y refrigeración de los recintos se calculan como hasta ahora. Por tanto, con lo datos que el módulo Climatización exporta ahora a EnergyPlus™ los tres tipos de recintos habitables se analizan del siguiente modo:

  • Recintos habitables climatizados
    Se calcula demanda térmica de calefacción y refrigeración
  • Recintos habitables sólo calefactados
    Se calcula demanda térmica de calefacción
  • Recintos habitables sin climatizar
    No se calcula la demanda térmica, pero, a partir de la versión 2012.i, se calculan las horas que se supera la temperatura máxima de confort en verano y/o la mínima de confort en invierno (definidas por el usuario al introducir el recinto).

La exportación a EnergyPlus™ desde la solapa Aislamiento se sigue realizando del mismo modo. En Aislamiento se realiza la exportación a EnergyPlus™ para poder verificar, como herramienta al uso, el cumplimiento del CTE DB HE 1. Limitación de la demanda energética según la opción general, exportando tanto el edificio objeto como su equivalente de referencia.

Estimación de los residuos generados por la instalación de la ICT

En el Proyecto Técnico de la ICT se ha implementado el apartado 3.1.G. Estimación de los residuos generados por la instalación de la ICT. Este apartado hace referencia a un anexo del proyecto que es donde se ofrece esta información. De este modo, se facilita su entrega al responsable o encargado de realizar, cuando proceda, el estudio general de residuos de la instalación.

Corrección de la numeración del proyecto técnico de la ICT en el capítulo 1.2.C

Se corrige la numeración del capítulo 1.2.C.- Acceso y distribución de los servicios de telecomunicaciones de telefonía disponible al público (STDP) y de banda ancha (TBA) de acuerdo a la orden ITC/1644/2011, de 10 de junio.

Mejora en la representación de esquemas

Se mejora la representación de los siguientes esquemas:

  • Esquema de la red de cables de pares
  • Esquema de la red de cables coaxiales para el acceso a los servicios de TBA
  • Esquema de la red de fibra óptica

Destacado de los valores de las atenuaciones en el proyecto de ICT

En el Proyecto Técnico de la ICT que genera el programa se destacan en negrita los valores de las atenuaciones producidas entre la cabecera de la instalación, y la mejor y peor toma, tanto en el apartado Radiodifusión sonora y televisión terrestre como en el apartado Radiodifusión sonora y televisión por satélite.

Es posible editar el tipo de cable coaxial para el acceso a los servicios de telecomunicaciones de banda ancha TBA (menú Obra > Selección de materiales y equipos > apartado Audiovisuales > Radio-televisión > Cable coaxial > TBA). Es posible elegir entre los tipos RG-6RG-11 o de 1/2" de manera independiente para la red de distribución, para la red de dispersión y para la red interior de usuario.

Se ha implementado el registro de terminación de red para estancias comunes (menú Instalación > Equipos). Este registro se debe disponer para contener las entradas necesarias para el acceso al servicio de radiodifusión sonora y televisión, y al servicio de telefonía disponible al público y de telecomunicaciones de banda ancha en las estancias o instalaciones comunes del edificio. Del registro de terminación de red de estancias comunes partirán las canalizaciones hasta los diferentes registros de toma.

La información de resultados que aparece en pantalla se encuentra dentro de viñetas que aparecen cuando se posiciona el cursor sobre determinados elementos. En la versión 2012.h, las viñetas pertenecientes a los recintos de telecomunicaciones, los registros secundarios, los registros de terminación de red y los registros de toma interiores disponen de información relevante acerca de los cálculos para el servicio de telefonía disponible al público (STDP) y para el servicio de telecomunicaciones de banda ancha (TBA).

En Cypebat (versión para Francia de Instalaciones del edificio) se ha implementado la nueva solapa FDS donde se incluye el programa Simulateur de la dynamique du feu, que es la versión para Francia del programa Simulación dinámica de incendios.

En la versión 2011.a se incluyó en el programa Instalaciones del edificio el catálogo de ATEDY-AFELMA de Soluciones Acústicas y Térmicas para la Edificación. Ahora, en la versión 2012.h, se han incluido en los Generadores de precios de España los entramados autoportantes de placas de yeso laminado y lana mineral de dicho catálogo (unidad de obra PSY100). De este modo, el programa Instalaciones del edificio puede importar del Generador de precios estos tipos de particiones y, por tanto, incluirlas en el presupuesto y medición que se exporta a Arquímedes.

El módulo Sistema de zonificación Airzone está integrado en la solapa Climatización del programa Instalaciones del edificio. Este módulo está concebido para dimensionar y presupuestar la zonificación de instalaciones de climatización y calefacción centralizadas.

En Sistemas de zonificación Airzone dispone de más información sobre este nuevo módulo de Climatización.

Se han implementado las siguientes actualizaciones del programa Étude thermique de Cypebat:

  • Actualización de la versión del motor de cálculo de la norma RT2012 (Coeur de calcul de la RT2012, V1.1.4.1)
  • Actualización de la versión de la ficha en XML de la norma RT2012 (Fiche Standardisée RT2012, V2b2.5)
