Réglementation Thermique 2012.
Esta norma se implementó en la versión 2011.l en el programa Cypebat‑Étude thermique (versión para Francia del estudio térmico de los edificios) y en versiones sucesivas se han ampliado las prestaciones del programa relacionadas con la aplicación de la RT2012.
En la versión 2012.g se ha actualizado:
A partir de esta versión, la exportación a IFC que realiza el programa Instalaciones del edificio utiliza la técnica por extrusión para definir los elementos exportados, en lugar de la técnica de definición por caras. De este modo, las aplicaciones CAD/BIM (Allplan®, Archicad®, Revit® Architecture, etc.) interpretan mejor los elementos exportados.
La generación del Proyecto de Infraestructura Común de Telecomunicaciones que realiza el programa Telecomunicaciones de CYPE también ha sido adaptada a la Orden ITC/1644/2011, de 10 junio, por el que se desarrolla el Reglamento regulador de las infraestructuras comunes de telecomunicaciones para el acceso a los servicios de telecomunicación en el interior de las edificaciones aprobado por el Real Decreto 346/2011, de 11 marzo.
En el Proyecto de Infraestructura Común de Telecomunicaciones generado por el programa aparecen reflejados los nuevos cálculos referidos al acceso y distribución del servicio de telecomunicaciones de telefonía disponible al público (STDP) y de banda ancha (TBA).
También se incorporan los siguientes esquemas:
La nomenclatura de las tomas interiores se redefinen de acuerdo al nuevo Reglamento. La denominación de las tomas afectadas pasa a ser la siguiente:
El programa Telecomunicaciones de Instalaciones del edificio ha sido adaptado al Real Decreto 346/2011, de 11 de marzo, por el que se aprueba el nuevo Reglamento regulador de las infraestructuras comunes de telecomunicaciones para el acceso a los servicios de telecomunicación en el interior de las edificaciones, en lo que se refiere a los siguientes anexos.

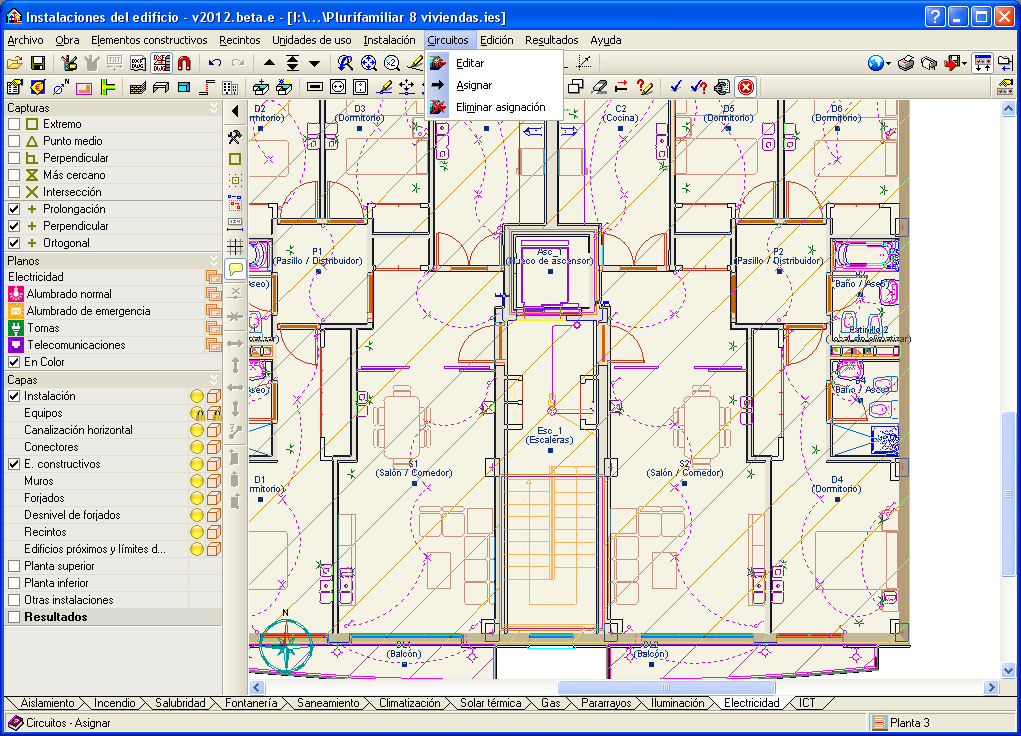

En esta versión del programa se ha incluido la posibilidad de seleccionar cargas de la misma naturaleza para agruparlas en un circuito independiente. Para ello se ha implementado el menú Circuitos con tres nuevas opciones: Editar, Asignar y Eliminar asignación.
Desde versiones anteriores, existen dos procedimientos para asignar las cargas a los circuitos:
Independientemente del procedimiento seguido para asignar las cargas a circuitos, las nuevas opciones del menú Circuitos permiten:
Si la canalización de las cargas es por bandeja (perforada lisa o canal) el nuevo circuito generado y el circuito al que antes pertenecían las cargas seleccionadas comparten la misma canalización. Si la canalización es por tubo, cada circuito tendrá su propia canalización.
Si el usuario selecciona cargas de diferente naturaleza para asignarlas al mismo circuito, el programa no las agrupa, pero crea dos o más circuitos independientes (según el número de naturalezas diferentes seleccionadas) para incluir cada tipo de cargas en el circuito correspondiente.

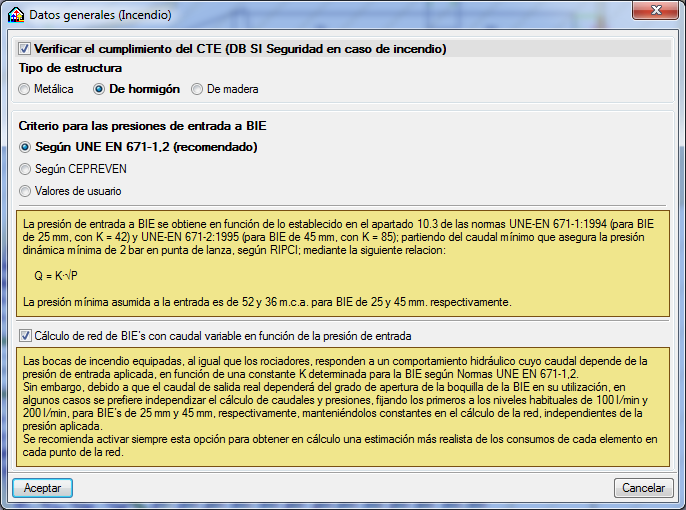

En los cálculos hidráulicos de la red a presión para el abastecimiento de bocas de incendio equipadas y rociadores automáticos, es posible a partir de la v.2012.e calcular las bocas de incendio asumiendo un caudal fijo a cada elemento sin importar su presión de entrada calculada (con 100 l/min y 200 l/min para BIE’s de 25 mm y 45 mm, respectivamente), o bien procesar el caudal de cada elemento en función de la presión de suministro, según la relación Q=K·√P que gobierna su comportamiento hidráulico, según las Normas de producto EN 671 partes 1 y 2, de igual forma que se calculan las redes de rociadores según EN 12845.
El cálculo con caudales fijos independientes de la presión de entrada a los consumos supone una simplificación del comportamiento hidráulico de la red a presión, útil a veces cuando se pretende calcular dicha red con presiones de suministro menores a las necesarias para la obtención de presiones dinámicas de 2 bar a la salida de las bocas (imposición del RIPCI), si bien se recomienda siempre activar el cálculo con caudal variable en función de la presión.
Además de los puntos y columnas de control que se generan en el modelo FDS y que, desde la versión 2012.e, se post-procesan para obtener gráficas de resultados en el programa, se añaden nuevas magnitudes de control para su inspección en el visor de resultados SmokeView.

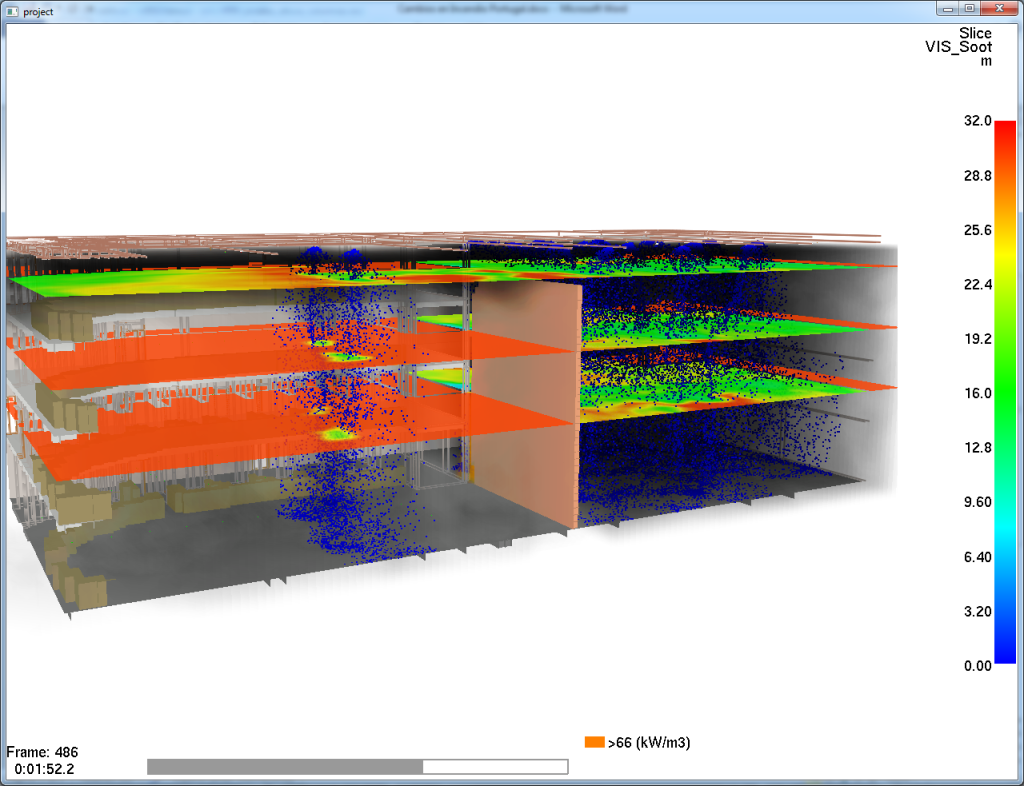

A los planos de distribución de temperaturas a una altura de 1.5 m sobre el suelo de cada planta se le suman en la versión 2012.e planos de control de la velocidad del aire y planos de grado de visibilidad en m, dispuestos también en cada planta a una altura de 1.5 m.
El módulo Simulación dinámica de incendios de Instalaciones del edificio utiliza como motor de cálculo el modelo computacional de dinámica de fluidos denominado FDS (Fire Dynamics Simulator) desarrollado por el NIST (National Institute of Standards and Technology, USA). Este programa (FDS) genera tras su proceso de cálculo una amplia información (en bruto) sobre la simulación del incendio realizada. El análisis de esta información es altamente complejo y laborioso, y requiere de una gran experiencia por parte del usuario para expresarla de modo útil. En la versión 2012.e de los programas de Instalaciones del edificio, el módulo Simulación dinámica de incendios dispone de una herramienta que permite post-procesar y generar los resultados de la simulación realizada por el motor FDS para analizarla dentro del programa de CYPE.

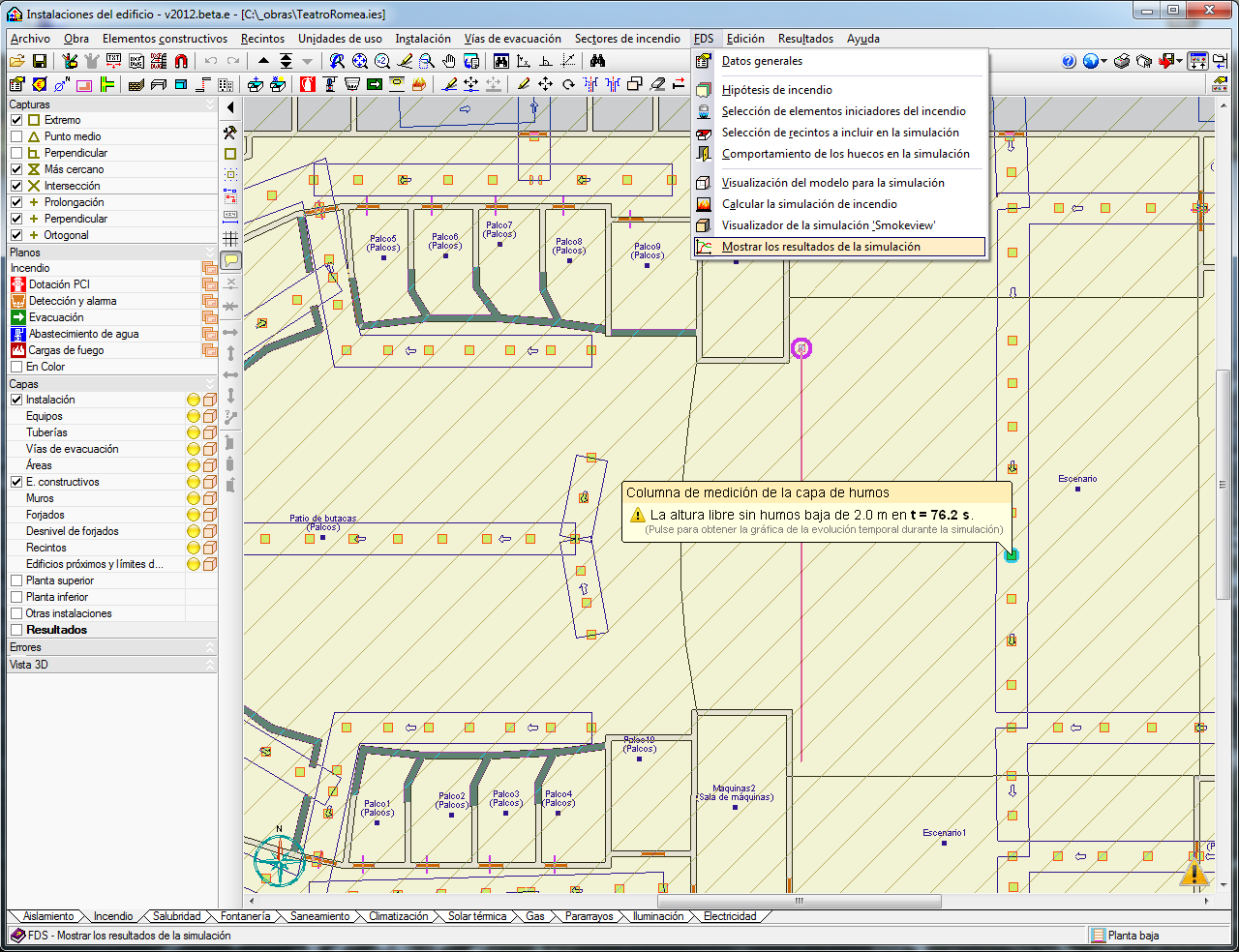

Esta herramienta puede activarse mediante el nuevo comando Mostrar resultados de la simulación del menú FDS. Tras su activación en obras con hipótesis de incendio totalmente calculadas o pausadas en un tiempo determinado, aparecen puntos de control en la vista en planta del edificio. Dependiendo del punto de control donde el usuario posicione el cursor, aparece en pantalla la siguiente información:

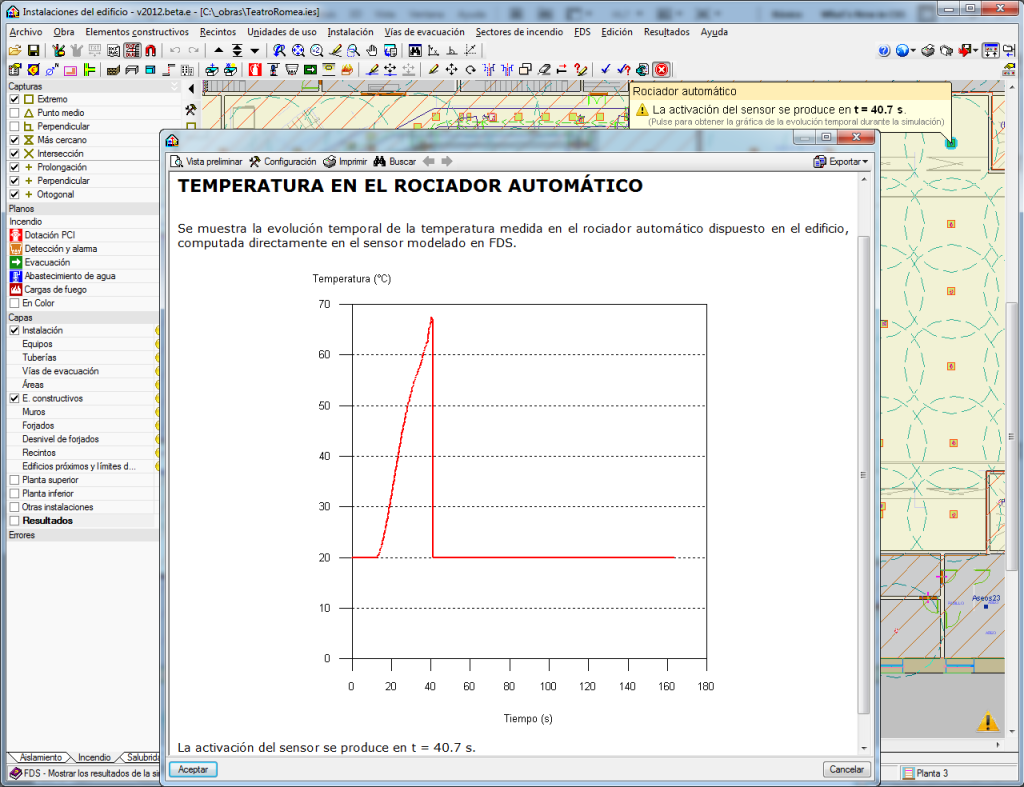

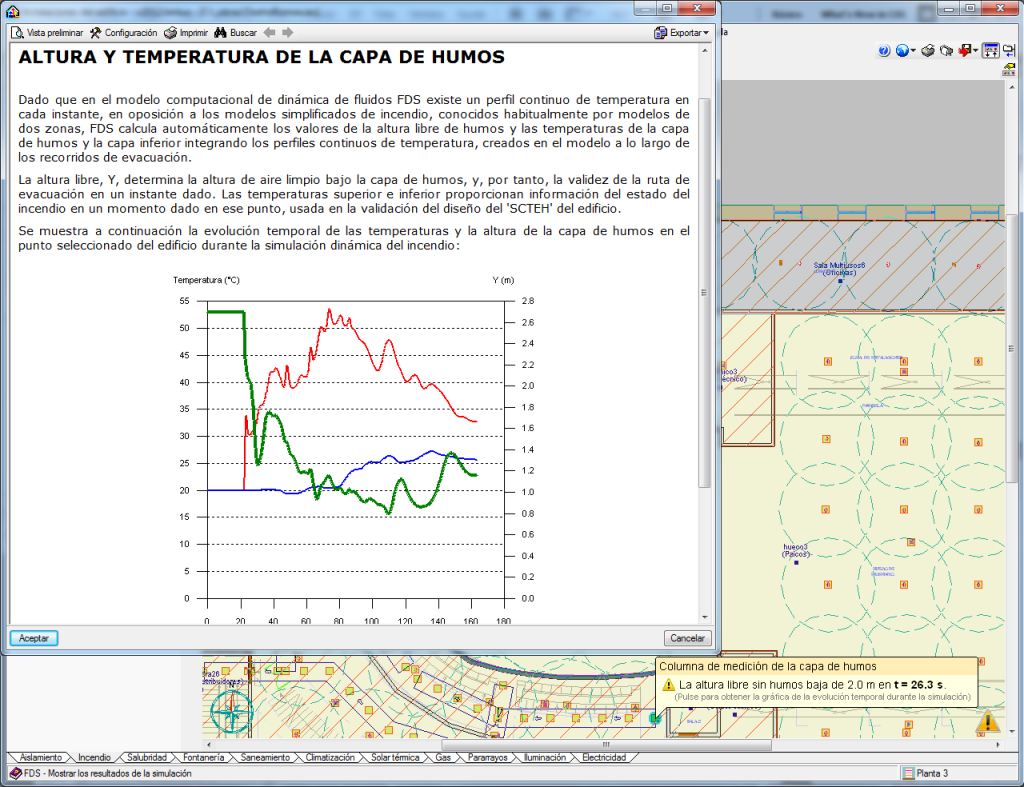

Si se pulsa con el botón izquierdo del ratón uno de estos puntos de control, se generan listados donde se expresan mediante graficas las evoluciones temporales en la simulación de:
En máquinas con sistema operativo de 64 bits, tanto el motor de cálculo FDS como el visor de resultados Smokeview funcionan en procesos de 64 bits, de manera que es posible realizar simulaciones complejas con un elevado número de celdas, bien por tamaño de la zona del edificio a simular, bien por la reducción del tamaño de la celda unitaria. Gracias a esto, se eliminan las restricciones de memoria RAM impuestas a los procesos de 32 bits (de 2 GB por proceso).
En máquinas de 32 bits, donde los modelos de simulación superiores a los 2 millones de celdas dan problemas de memoria, el programa avisa de este hecho al generar el modelo, lo que permite al usuario corregir el tamaño de la zona a simular, o bien elevar el tamaño de la celda unitaria, con el fin de generar un mallado con un número menor de celdas.
En todo caso, para abordar simulaciones complejas, por tamaño o nivel de detalle, o bien con sistemas de extinción automática que entren en juego en la simulación (extinción del incendio mediante rociadores automáticos), se recomienda siempre la utilización de sistemas de 64 bits, a ser posible asociados a CPU’s multinúcleo y cantidades de memoria RAM superiores a los 4 GB.
El módulo Simulación dinámica de incendios funciona ahora junto al módulo Cálculo en paralelo con cuatro procesadores, para aprovechar la capacidad de división del trabajo de cálculo de la simulación en distintos mallados del modelo FDS para su proceso en paralelo y la de las CPU’s modernas de varios núcleos, y reducir el elevado tiempo de cálculo en las simulaciones dinámicas de incendio. Para abordar simulaciones complejas es imprescindible incluir en la licencia de uso el módulo Cálculo en paralelo con cuatro procesadores.

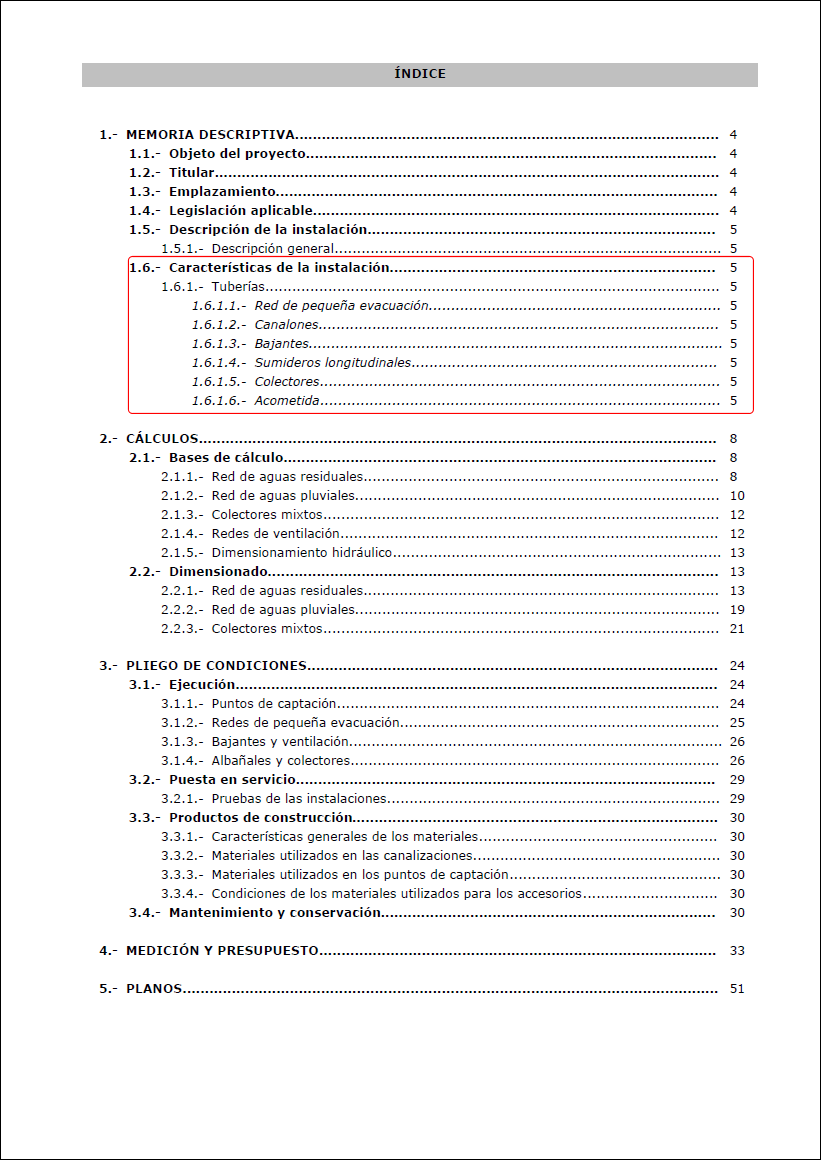

En la Memoria descriptiva del Proyecto de instalación de evacuación de aguas que genera el programa se ha incorporado el apartado Características de la instalación organizado del siguiente modo:
