Reglamento ICT 2011 (España): Reglamento regulador de las infraestructuras comunes de telecomunicaciones para el acceso a los servicios de telecomunicación en el interior de las edificaciones, aprobado por el Real Decreto 346/2011, de 11 de marzo.
Norma implementada en el programa Telecomunicaciones de Instalaciones del edificio.
En las zonas de incendio con instalación de más de una boca de incendio equipada, se comprueba ahora que la separación máxima entre cada BIE y su más cercana no sobrepase los 50m (RIPCI). Esta comprobación geométrica se suma a la ya existente de comprobación de la superficie cubierta por cada BIE (20+5m).
Se ha implementado la posibilidad de resolver edificios de uso Docente para el módulo Seguridad en caso de incendio DB SI. Por tanto, los tipos de proyecto que resuelve el programa son: Unifamiliar, Adosados, Plurifamiliar, Locales y oficinas, Administrativo, Residencial y Docente.
Los listados de justificación del cálculo hidráulico de la instalación de protección contra incendios se han renovado totalmente, para obtener un sistema de información más completo.
De igual forma que sucede en las solapas Salubridad y Electricidad, en la solapa Incendio se ha implementado la posibilidad de filtrar por capas los distintos elementos de la instalación de protección contra incendios que se visualizan en pantalla y que se representan en los planos. De este modo, se consigue una edición más limpia en la vista en planta de la instalación y se permite elaborar distintos planos de salida en función de los elementos que se deseen incluir en cada uno de ellos.
Las capas en las que se divide la instalación de protección contra incendios son:
Es posible activar o desactivar por separado cada capa. Activando la casilla En color de la figura anterior, cada capa se puede dibujar con un color fijo que coincide con el del fondo del icono que la representa.
CYPE Ingenieros ha llevado a cabo un proyecto, financiado por el Centro para el Desarrollo Tecnológico Industrial (CDTI), y cofinanciado por el Fondo Europeo de Desarrollo Regional (FEDER), para implementar en su software Instalaciones del edificio el programa Simulación dinámica de incendios.
Mediante este programa es posible realizar simulaciones dinámicas de la evolución de incendios en edificios mediante el modelo computacional de dinámica de fluidos denominado FDS (Fire Dynamics Simulator) desarrollado por el NIST (National Institute of Standards and Technology, USA), para validar sistemas de control de humo, para atrios, escaleras, o recintos en general; sistemas de detección y extinción de incendio; control de gases tóxicos en recintos o recorridos de evacuación; sectorización de los edificios, etc.
El programa permite situar el foco del incendio en cualquier punto del edificio para validar el comportamiento del humo del incendio y comprobar la viabilidad de la evacuación. Es posible utilizarlo para inmuebles ya construidos, lo que posibilita verificar si el diseño del edificio se puede mejorar aunque cumpla con la normativa vigente.
Hay muchos factores que influyen en la seguridad de los edificios en caso de incendio. Entre ellos destaca la concentración y temperatura del humo, ya que unos niveles elevados pueden impedir la evacuación correcta y poner en riesgo la integridad de los ocupantes, o incluso favorecer el colapso estructural del edificio. La amplitud de los pasillos, la calidad de los materiales o la instalación de protección contra incendios son algunos de los parámetros que tiene en cuenta este software que está enlazado a todos los programas de Instalaciones del edificio desarrollados por CYPE. Este hecho permite al proyectista comprobar y visualizar su diseño junto con la normativa exigida por el Código Técnico de la Edificación.
En la actualidad, no hay ninguna tecnología similar, por lo que el programa puede ser de gran utilidad tanto para los Cuerpos de Bomberos como para los técnicos responsables del diseño de los sistemas de extinción y de los sistemas de control de temperatura y evacuación de humos (SCTEH).
En breve dispondrá de información detallada sobre el funcionamiento de este programa, introducción de datos y detalles técnicos de su funcionamiento.
La bobina de protección contra sobretensiones permanentes ya aparecía en el esquema unifilar desde versiones anteriores. En la versión 2012.c, este elemento aparece identificado con el texto correspondiente.
En el caso de que en la solapa Electricidad existan emisores eléctricos procedentes de las solapa climatización, el presupuesto de la instalación de electricidad incluye las tomas de enchufe correspondientes.
Se ha implementado la posibilidad de utilizar cables multiconductores para la instalación interior. Desde la versión 2012.a era posible seleccionar este tipo de cables para las líneas de alimentación de cuadros y subcuadros. A partir de la versión 2012.c, también es posible utilizar los cables multiconductores en la instalación interior.

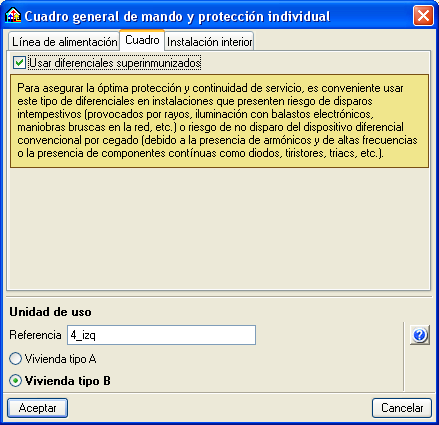

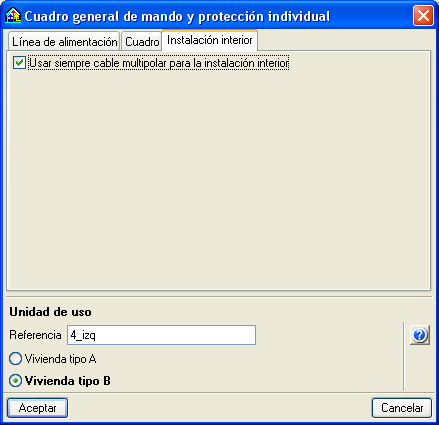

Para ello se ha habilitado una nueva pestaña en la edición de un cuadro o subcuadro llamada “instalación interior” con dicha posibilidad.
A partir de la versión 2012.c, es posible definir e incluir en el presupuesto de las instalaciones de suelo radiante el sistema de regulación y control de la instalación.
El programa controla la necesidad de introducir en instalaciones individuales de producción de agua caliente un sistema de regulación y control. Dicho sistema es necesario en:
La aplicación informa al usuario de las necesidades del sistema, a partir de las características de cada instalación. Si fuera necesario un grupo de presión, permitirá definirlo en el sistema de regulación y control (comprobando la superficie de instalación que abastece) o introducir una bomba de circulación (dimensionándola por presión y caudal).
La inclusión del sistema de regulación y control ya era posible para el fabricante UPONOR en la versión 2012.b. Ahora, (v.2012.c) se amplía esta posibilidad para otros fabricantes y para una instalación genérica.
Se ha ajustado el cálculo de la temperatura de impulsión de los sistemas de suelo radiante para refrigeración. Una de las consecuencias de este ajuste es la posibilidad de alcanzar temperaturas de impulsión inferiores. Se controla, además, el riesgo de condensaciones, evitando que la temperatura de impulsión sea muy baja (tomando como referencia la temperatura de rocío de cada recinto).
