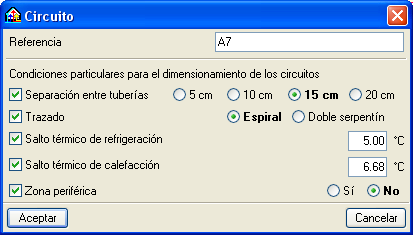

Tras calcular, el usuario puede decidir si un circuito de suelo radiante es zona periférica (permitiendo mayor temperatura en la superficie y por lo tanto mayor aporte de calor) o de permanencia. Por tanto, las características editables de los circuitos de suelo radiante son:

  • Separación entre tuberías (disponible en versiones anteriores)
    5, 10 ó 15 cm
  • Trazado (disponible en versiones anteriores)
    Espiral o doble serpentín
  • Salto térmico de refrigeración (disponible en versiones anteriores)
  • Salto térmico de calefacción (disponible en versiones anteriores)
  • Zona periférica (disponible desde la versión 2012.c)
Saber más
  • 2012.c

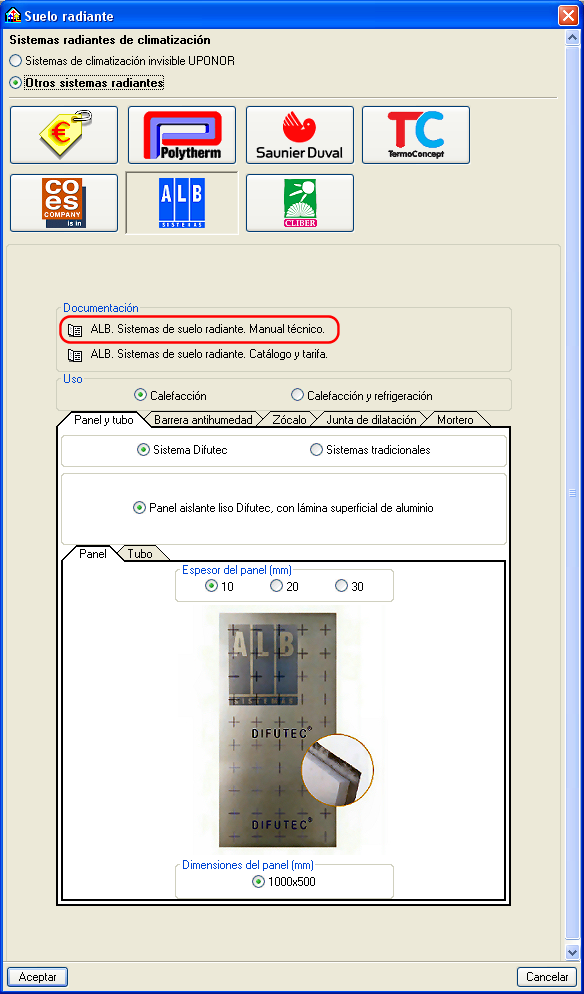

Se ha implementado el sistema DIFUTEC® de ALB en el cálculo de suelo radiante a partir de los datos ofrecidos por el fabricante. Este sistema, compuesto por el panel aislante DIFUTEC® y el tubo multicapa de ALB, proporciona unos ratios de flujo térmico superiores a los sistemas con paneles convencionales, permitiendo impulsar el fluido caloportador a una temperatura inferior. El rendimiento de este sistema ha sido obtenido de manera experimental y los resultados están avalados por la correspondiente certificación (Nº 001 / 005011) extendida a ALB por parte de AENOR.

Al igual que sucede para otros productos y fabricantes (si provienen del Generador de precios de CYPE), desde el programa Instalaciones del edificio puede consultar el manual técnico de este sistema de suelo radiante que proporciona el fabricante (menú Recintos > Suelo > selección de un recinto con suelo radiante > selección del botón  junto al tipo de suelo radiante existente > selección de la opción correspondiente del apartado Documentación.

También puede consultar la documentación ofrecida por los fabricantes desde el Generador de precios de CYPE. Concretamente el manual técnico del sistema DIFUTEC® de ALB está disponible en la unidad de obra ICE110 del Generador.

Saber más
  • 2012.c

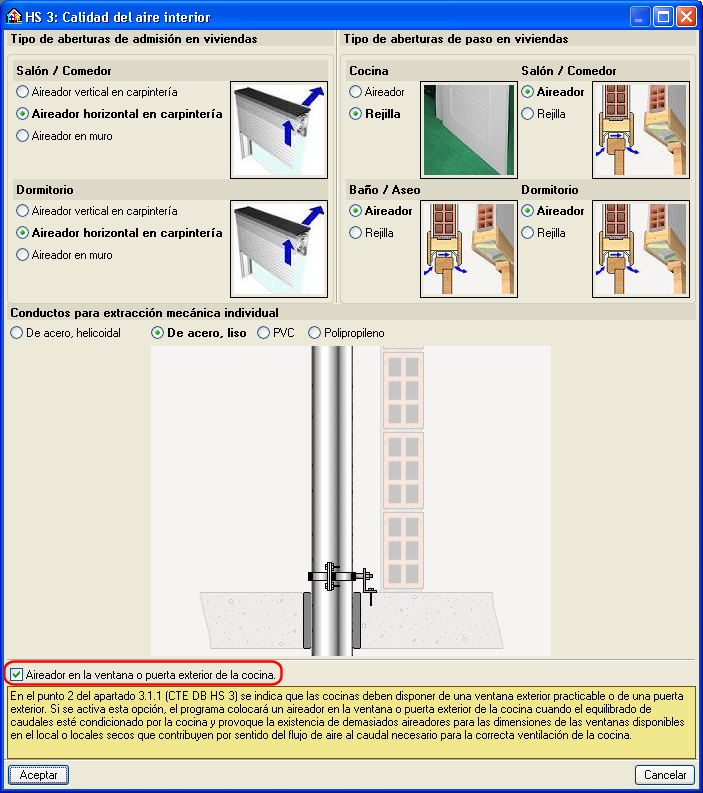

En el diálogo HS3 Calidad del aire interior (solapa Salubridad > menú Obra > Datos generales > editar o seleccionar los datos generales del HS 3: Calidad del aire interior), se ha implementado la opción Aireador en la ventana o puerta exterior de la cocina.

Si se activa esta opción el programa colocará un aireador en la ventana o puerta exterior de la cocina cuando el equilibrado de caudales esté condicionado por la cocina y provoque la existencia de demasiados aireadores para las dimensiones de las ventanas disponibles en el local o locales secos que contribuyen por sentido de flujo de aire al caudal necesario para la correcta ventilación de la cocina.

Recuerde que en el punto 2 del apartado 3.1.1 (CTE DB HS 3) se indica que las cocinas deben disponer de una ventana exterior practicable o de una puerta exterior.

Saber más
  • 2012.c

A partir de la versión 2012.c, y fruto de la participación de CYPE en el PSE BALI, es posible, después de calcular y dimensionar la instalación de climatización por conductos en la solapa de Climatización, integrar en el cálculo acústico de la solapa Aislamiento la información relativa a la instalación de climatización, de manera transparente y automática para el usuario.

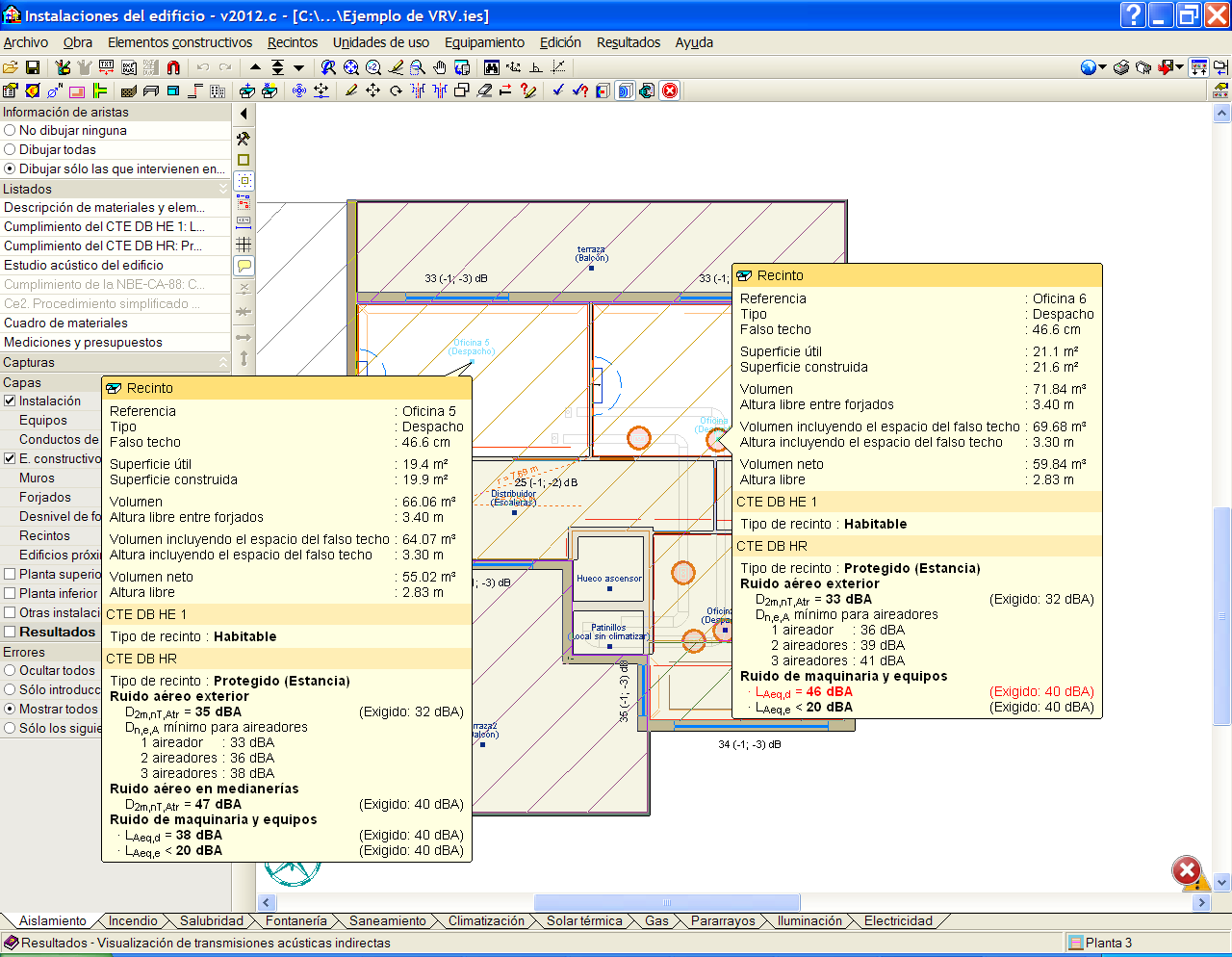

Así, en la solapa de Aislamiento aparece ahora una capa nueva para mostrar u ocultar la red de conductos de "Climatización", y cuando ésta aparece correctamente dimensionada (cuando los conductos muestran sus tamaños reales, con los codos, derivaciones, ensanches que procedan), al calcular en "Aislamiento" se procesa también el nivel de inmisión sonora producido en cada recinto por cada una de las aberturas del sistema de climatización.

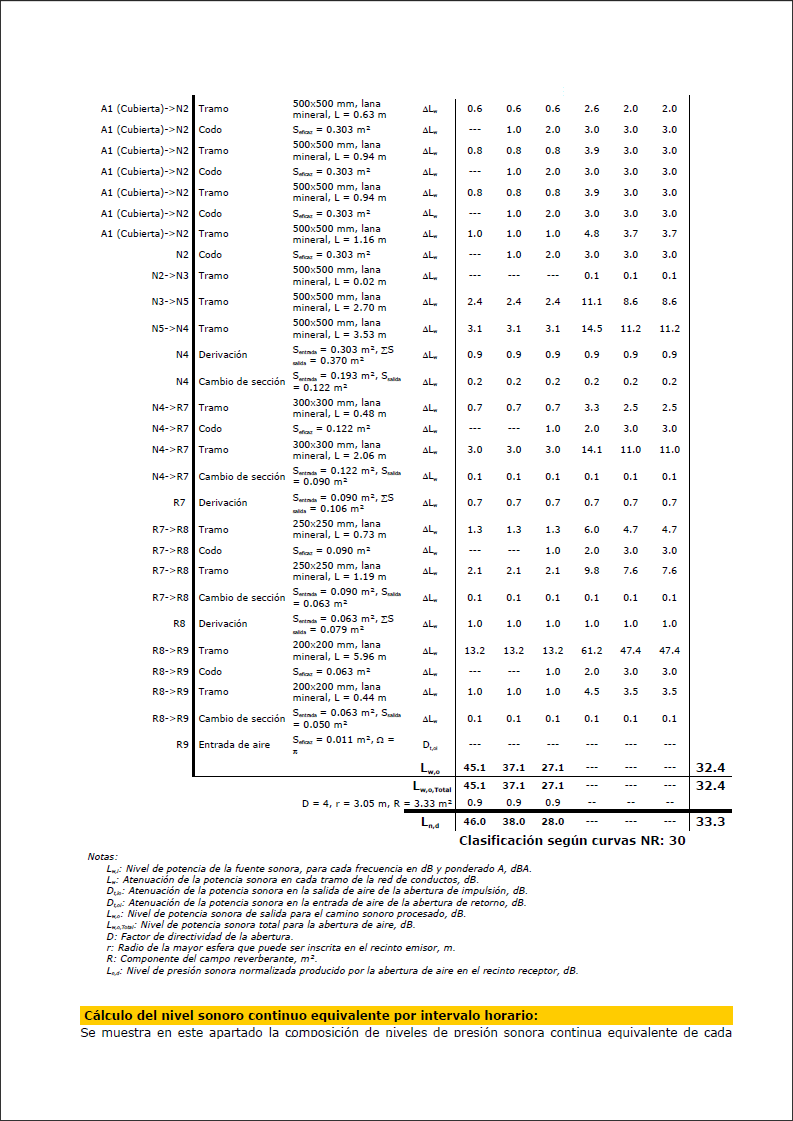

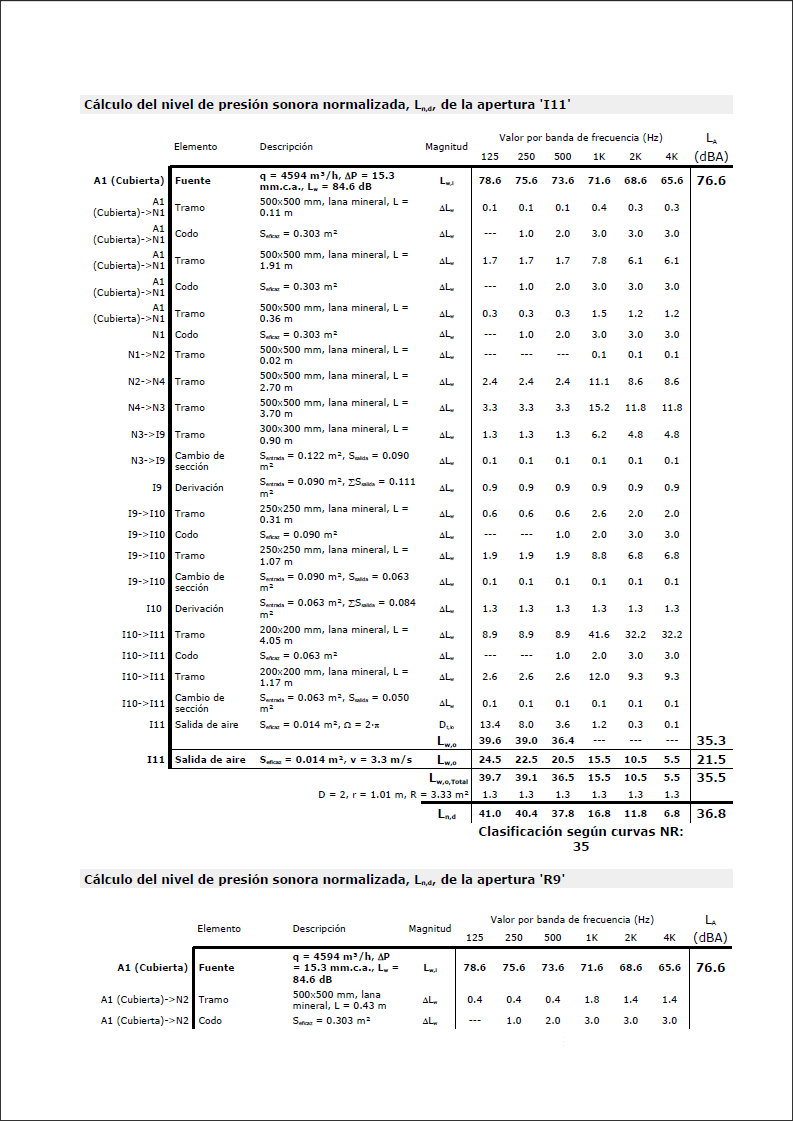

En este cálculo de inmisión sonora se resuelven todos los caminos posibles del sonido que confluyen en cada una de las aberturas del sistema de conductos, procesando la atenuación sonora de la red en las bandas de octava de 125 Hz a 4000 Hz, y tomando los valores de absorción sonora de cada producto y fabricante concreto, desde el Generador de precios. Para cada rejilla se calcula también el nivel sonoro según curvas de confort NR (usadas normalmente en el diseño acústico de salas y recintos), y el valor final ponderado A, que pasa a sumar ruido con el resto de aberturas y equipos de cada recinto.

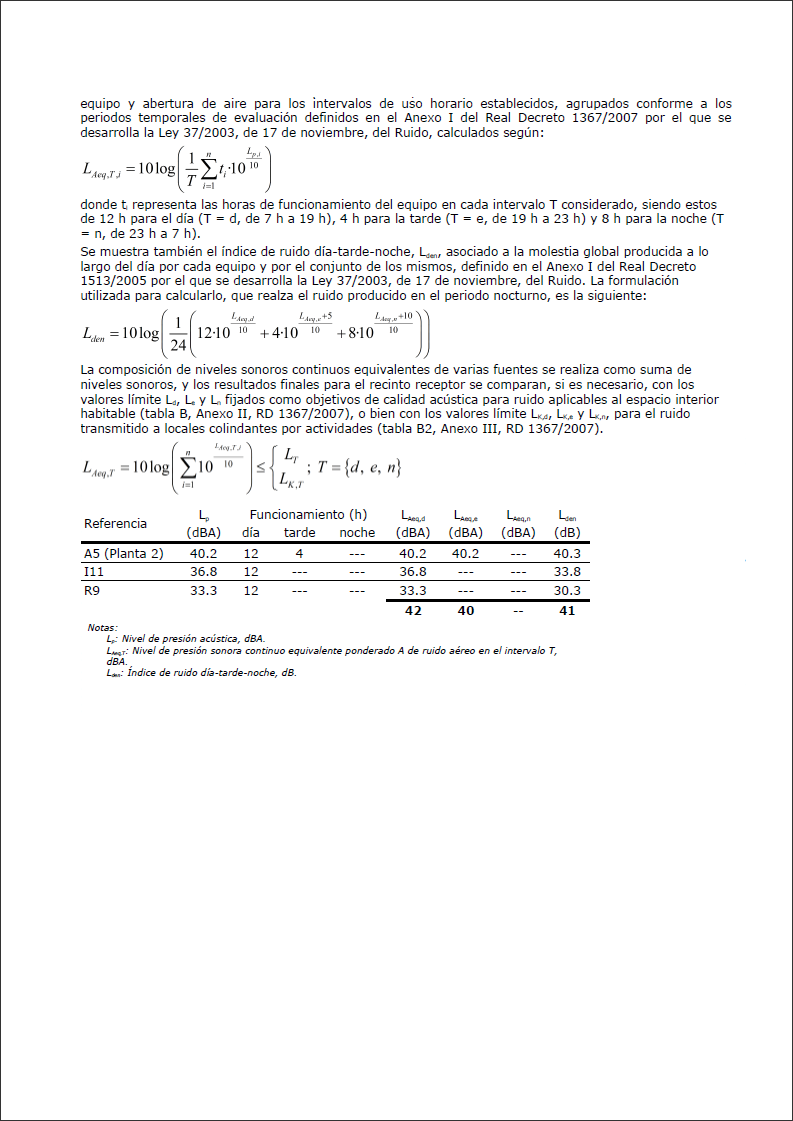

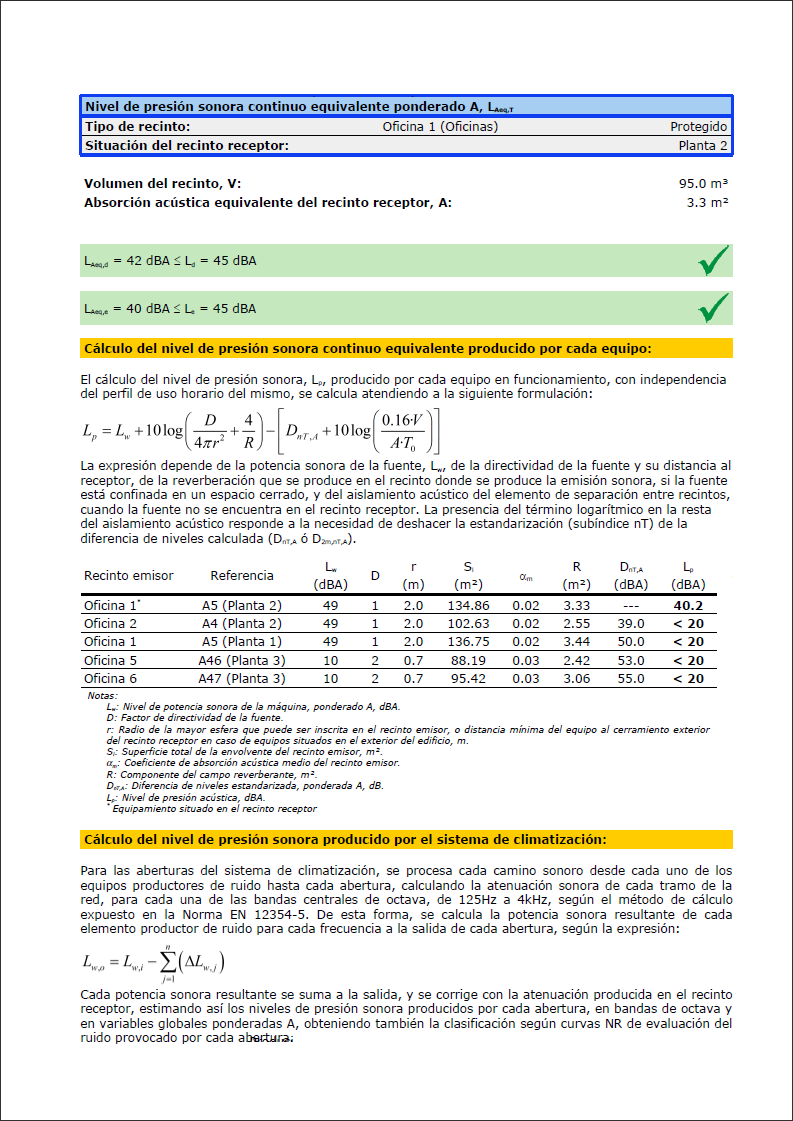

Este nuevo cálculo se realiza conforme a la norma EN 12354-5, validada en el PSE BALI, y genera listados de cálculo detallado y justificativo que se integran en los listados existentes anteriormente para el ruido producido por equipos 'puntuales' dispuestos tanto en el interior de los recintos receptores como en recintos colindantes y en el exterior del edificio, bien introducidos por el usuario en "Aislamiento" (menú Equipamiento > Equipamiento sonoro), bien procedentes de la instalación de "Climatización". Como antes, se comprueba también, en los recintos donde procede, el cumplimiento de la Ley 37/2003 del Ruido, y se incluyen los recintos pésimos en el estudio acústico del edificio que genera el programa.

En el apartado Instalaciones del edificio. Proyecto Singular Estratégico BALI (Building Acoustics for Living) dispone de más información sobre este proyecto financiado por el Ministerio de Ciencia e Innovación (MICINN) y el Fondo Europeo de Desarrollo Regional (FEDER), dentro del programa Proyectos Singulares Estratégicos.

Saber más
  • 2012.c

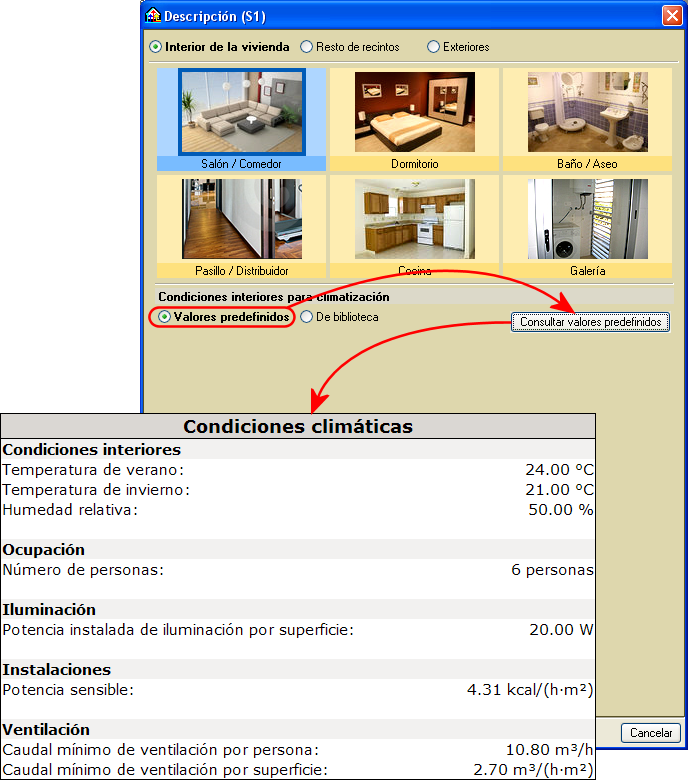

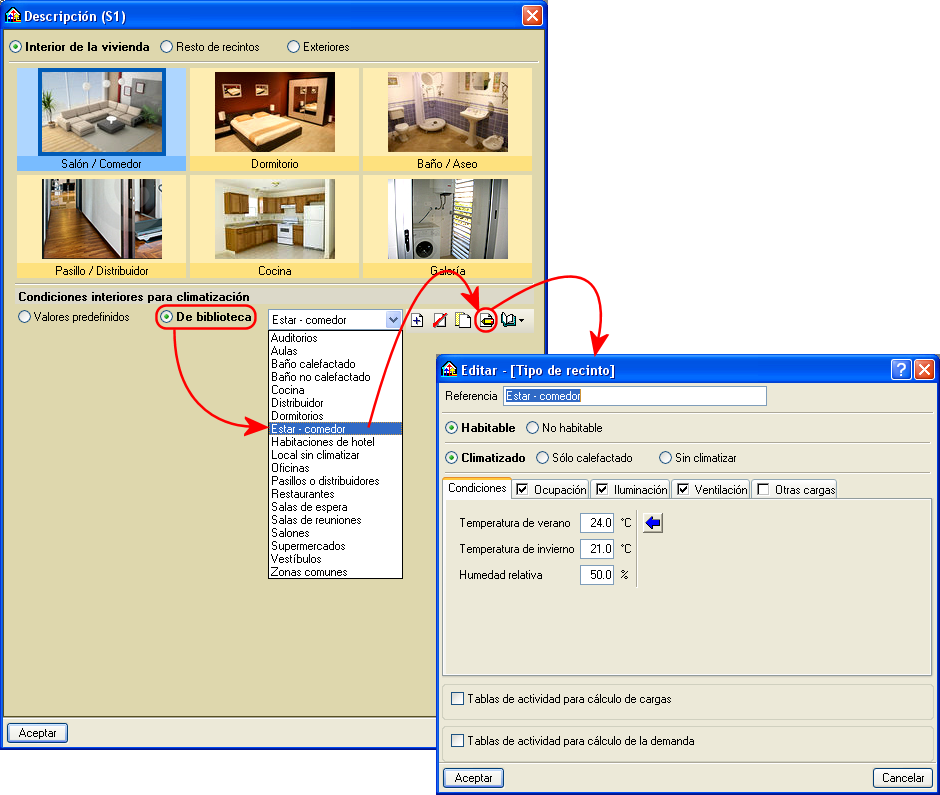

En los recintos predefinidos es posible consultar y personalizar los valores predefinidos de las condiciones interiores (valores utilizados en el cálculo de aislamiento térmico y de climatización).

Saber más
  • 2012.c

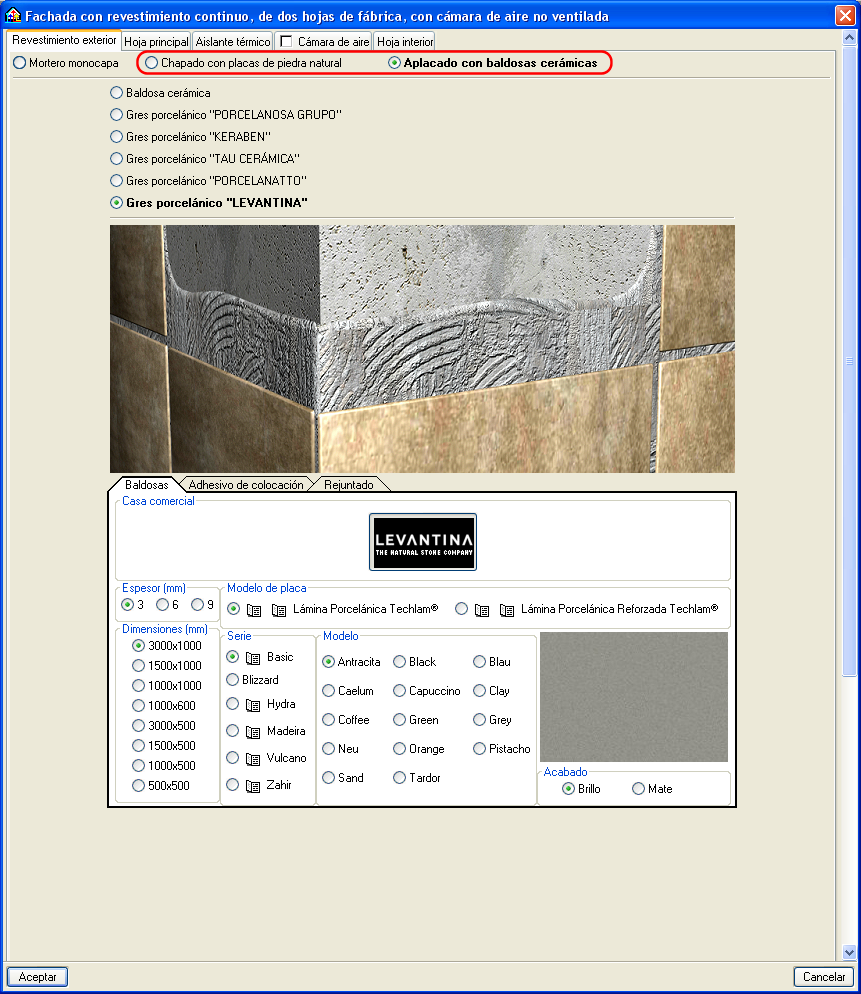

En las tipologías de fachada de hoja exterior de fábrica para revestir importadas del Generador de Precios de CYPE, se han implementado dos nuevos revestimientos exteriores que se suman al revestimiento exterior con mortero decorativo monocapa que existía previamente. Estos nuevos revestimientos son:

  • Revestimientos exteriores de chapado con placas de piedra natural
  • Aplacado con baldosas cerámicas
Saber más
  • 2012.c

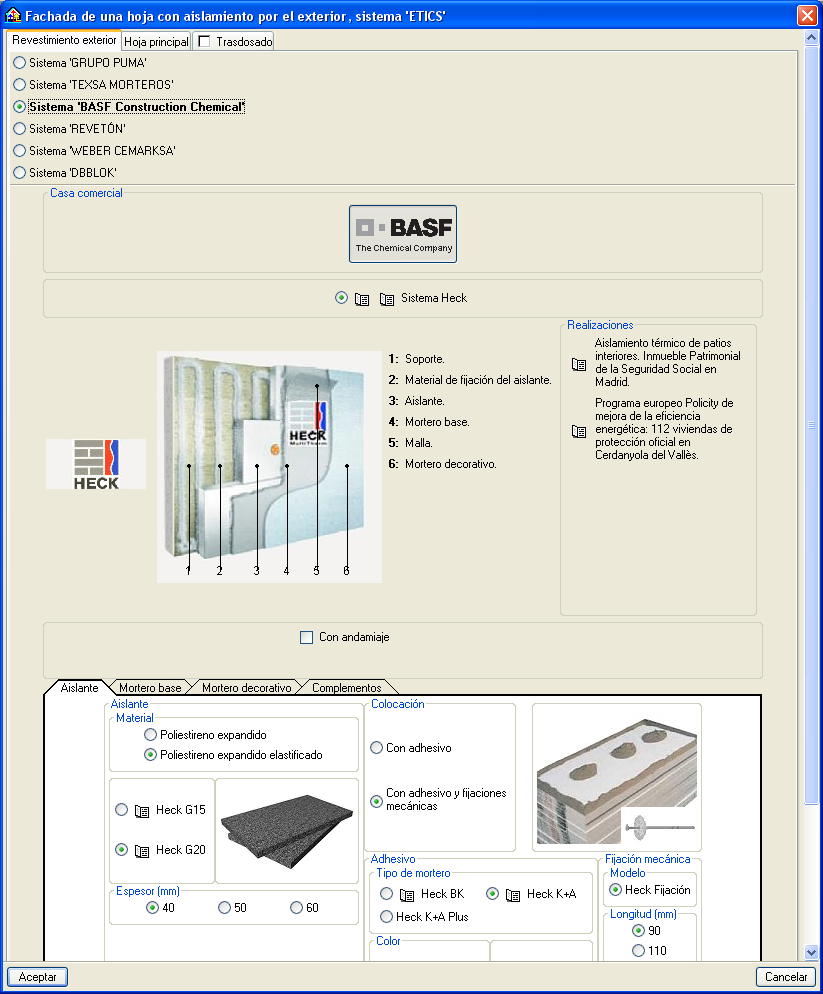

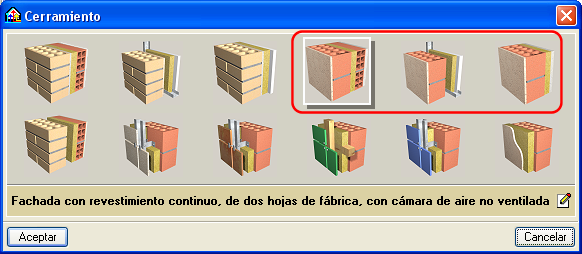

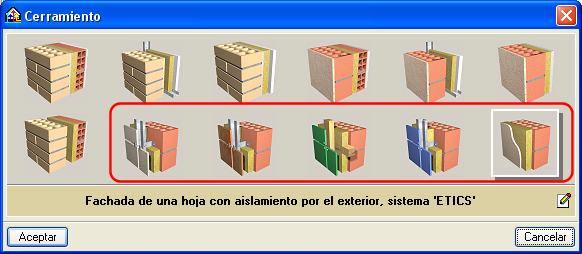

Se han aumentado las tipologías de fachadas disponibles con vinculación al Generador de Precios de CYPE. En concreto, se han añadido 4 tipologías de fachadas ventiladas y otra más de fachada de una hoja:

  • Fachada ventilada con hoja exterior de piedra natural
  • Fachada ventilada con placas cerámicas
  • Fachada ventilada con placas de resinas termoendurecibles
  • Fachada ventilada con paneles composite
  • Fachada de una hoja con aislamiento por el exterior, sistema ETICS.
Saber más
  • 2012.c

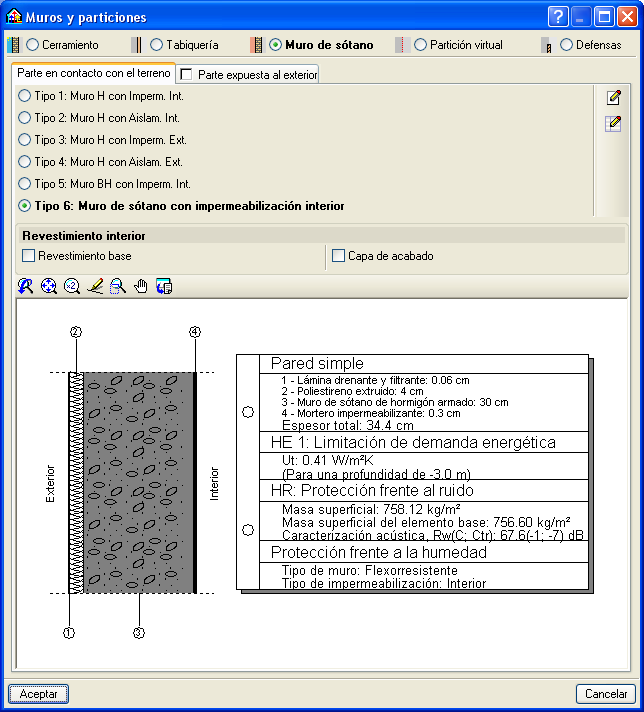

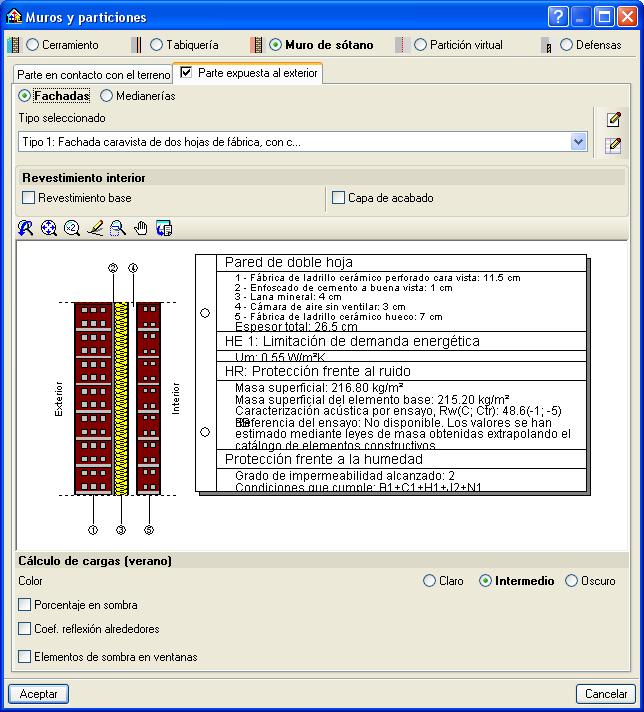

Cuando se edita una solución constructiva de muro de sótano dispuesta en una planta parcialmente enterrada, es posible seleccionar una solución de fachada para la parte expuesta por encima de la rasante (solapa Parte expuesta al exterior del diálogo Muros y particiones), que se combina con la solución de muro de sótano elegida para la parte enterrada (solapa Parte en contacto con el terreno del diálogo Muros y particiones).

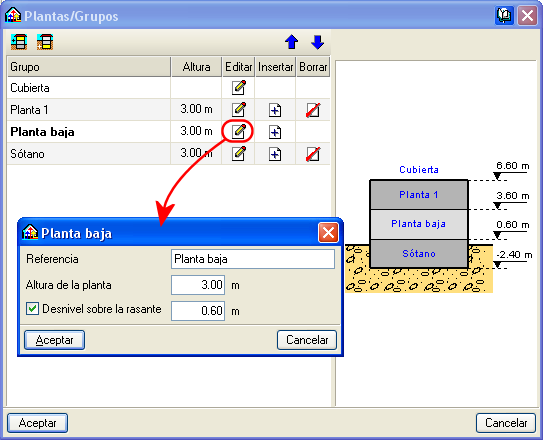

Recuerde que para que la planta esté parcialmente enterrada (y por tanto para que aparezca la solapa Parte expuesta al exterior, cuando se edita el muro de sótano dispuesto en el semisótano), es necesario que la opción Desnivel sobre la rasante del diálogo Planta baja (menú Obra > Plantas/Grupos > editar Planta baja) esté activada.

Si no se selecciona la solapa Parte expuesta al exterior del diálogo Muros y particiones, se sigue disponiendo la solución constructiva de muro de sótano en la parte expuesta, calculándose como fachada, tal y como hasta ahora lo hacía el programa.

Saber más
  • 2012.c

Qué es el PSE BALI

El Proyecto Singular Estratégico BALI (Building Acoustics for Living) “Sistemas y Edificios Acústicamente Eficientes y Saludables”, está financiado por el Ministerio de Ciencia e Innovación (MICINN) y el Fondo Europeo de Desarrollo Regional (FEDER), dentro del programa Proyectos Singulares Estratégicos.

Se trata de un proyecto planteado a 3 años, iniciado en 2009, que puede presumir de nutrirse y beneficiarse de las experiencias, del "know how", y de los recursos de un consorcio multidisciplinar de empresas industriales (promotoras y constructoras, fabricantes de productos, estudios de arquitectura, etc.) y centros de Investigación, todos ellos relacionados con los diferentes subsectores implicados y liderados de la mano de Fomento Construcciones y Contratas (FCC) y con el apoyo tecnológico de Tecnalia y la consultora Prointem.

Entre los Participantes Industriales figuran FCC, Grupo Ortiz, EMVS (Empresa Municipal de la Vivienda y Suelo de Madrid), Hispalyt, Indagsa, Preinco, Grupo Saint-Gobain, Estrumaher, Tecair, Espinet-Ubach, CYPE Ingenieros e Idec.

Como Universidades y Centros Tecnológicos participan el Instituto Eduardo Torroja de la Construcción IETcc, Cidemco-Tecnalia, Labein-Tecnalia, Fatronik-Tecnalia, UPM Grupo Tise, Universidad San Pablo CEU, Intromac y Aitemin.

Novedades en el programa Instalaciones del edificio a raíz de la participación de CYPE en el PSE BALI

CYPE Ingenieros ha participado en el PSE BALI, bajo el liderato de FCC y junto al resto de miembros del consorcio, en el objetivo común de la investigación y desarrollo de nuevos productos y sistemas de altas prestaciones acústicas que tengan aplicación directa y específica en la construcción de edificios, así como en su diseño integral.

CYPE, como líder industrial del Subproyecto 6 "Demostrador Virtual", ha aportado su software de cálculo acústico en edificios para desarrollar una herramienta software capaz de integrar las soluciones constructivas novedosas y acústicamente eficientes fruto de la investigación del resto de subproyectos del PSE BALI, haciéndolas accesibles para el proyectista y caracterizándolas adecuadamente para su correcto uso y cálculo en el programa Instalaciones del edificio.

En concreto, las novedades de Instalaciones del edificio relacionadas con la participación de CYPE en el PSE BALI son:

  • Cálculo acústico
    Se han modificado, revisado y validado numerosos algoritmos internos relativos al módulo de cálculo acústico (para la justificación de CTE DB HR y la comprobación del cumplimiento de la Ley 37/2003, del Ruido) incorporando un mayor número de uniones entre elementos constructivos, adaptando el cálculo a soluciones constructivas no convencionales, y, en resumen, elevando las competencias del mismo al estado del arte actual de la acústica edificatoria.
  • Elementos constructivos

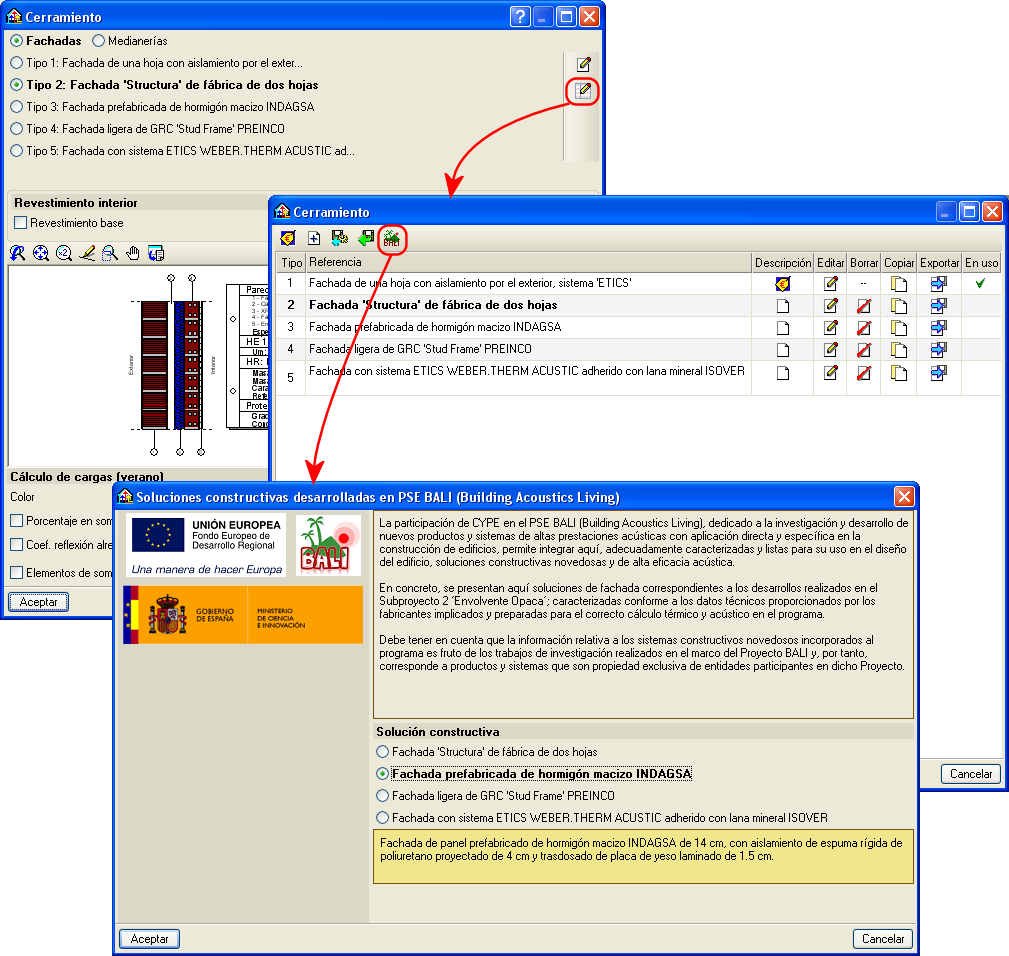

    Como resultado de las investigaciones realizadas en el Subproyecto 2 "Envolvente opaca", por parte de los miembros del consorcio, se integran en el programa nuevas tipologías de fachada de altas prestaciones acústicas, adecuadamente caracterizadas y listas para su uso en el diseño del edificio. La información relativa a estos sistemas constructivos novedosos incorporados al programa es fruto de los trabajos de investigación realizados en el marco de este Proyecto BALI y, por tanto, corresponde a productos y sistemas que son propiedad exclusiva de entidades participantes en dicho Proyecto.
  • Climatización
    Fruto de las investigaciones realizadas en el Subproyecto 4 "I+D de Productos y Sistemas para Instalaciones de Edificios Acústicamente Saludables", se han validado los métodos de la norma de cálculo EN 12354-5 para la estimación de la atenuación sonora producida en las redes de climatización, concluyendo en el desarrollo de un módulo de cálculo que toma los resultados de la instalación de "Climatización" y calcula, en "Aislamiento" la inmisión sonora producida por las redes de conductos del sistema de climatización, proporcionando una herramienta válida para la optimización del factor acústico de estas instalaciones que comprueba el cumplimiento de los objetivos de calidad acústica marcados en la Ley 37/2003, del Ruido, y sus desarrollos posteriores.

    En el apartado Instalaciones del edificio, Aislamiento y Climatización dispone de más información sobre las novedades de las solapas Aislamiento y Climatización relacionadas con la participación de CYPE en el PSE BALI
Saber más
  • 2012.c

Se han revisado todos los ejemplos. Además, en algunos de los más representativos (Ayuntamiento, Hotel, Plurifamiliar 8 viviendas, Unifamiliar...), se han conectado los elementos constructivos con el Generador de precios. De este modo, los usuarios que dispongan en su licencia de la Conexión con el Generador de precios podrán obtener en dichos ejemplos el presupuesto de los elementos constructivos y de la instalación dimensionada.

Saber más
  • 2012.b

Se ha implementado el ejemplo Edificio de uso administrativo con sistema VRV (Obra: Ejemplo de VRV).

Saber más
  • 2012.b

Los subcuadros asignados a las habitaciones de hotel toman la referencia de la unidad de uso a la que pertenecen, tanto en los planos como en el esquema unifilar.
