Historial de actualizaciones

CYPECAD MEP

Se optimiza el coeficiente de simultaneidad asignado a la potencia de los subcuadros pertenecientes a las unidades de uso del tipo habitaciones de hotel en edificios del tipo residencial.

Es posible definir el factor de recalentamiento (fRH) cuando se utiliza la norma UNE-EN 12831. En versiones anteriores el programa hacía una estimación de este parámetro. En los anejos de la norma UNE-EN 12831 se proponen diferentes valores para este parámetro en función de:

  • Tipo de edificio
    Esta variable ya era contemplada por el programa desde versiones anteriores
  • Masa del edificio
    A partir de la versión 2012.b, el programa la calcula automáticamente a partir de la composición de sus elementos constructivos.
  • Tiempo de recalentamiento y Caída de temperatura interna asumida durante la desconexión
    A partir de la versión 2012.b, ambas variables son definibles por el usuario.

Por tanto, el Factor de recalentamiento queda definido mediante los cálculos realizados por el programa y mediante la introducción, por parte del usuario, del Tiempo de recalentamiento y la Caída de temperatura interna asumida durante la desconexión.

A partir de la versión 2012.b, es posible definir e incluir en el presupuesto de las instalaciones de suelo radiante de UPONOR el Control termostático de los colectores y el sistema de regulación y control de la instalación.

En estas instalaciones, el programa exige la selección del sistema de control termostático (necesario para el funcionamiento de todas las instalaciones de suelo radiante), y  controla la necesidad de introducir en instalaciones individuales de producción de agua caliente un sistema de regulación y control. Dicho sistema es necesario en:

  • Instalaciones de suelo radiante con producción de agua caliente a alta temperatura para regular la mezcla a la llegada de los colectores (mediante recirculaciones y actuaciones sobre los diferentes elementos de la instalación).
  • En instalaciones de suelo radiante y refrescante para climatización para evitar condensaciones (mediante su control con sondas de humedad).

La aplicación informa al usuario de las necesidades del sistema, a partir de las características de cada instalación. Si fuera necesario un grupo de presión, permitirá definir uno de UPONOR en el sistema de regulación y control (comprobando la superficie de instalación que abastece) o introducir una bomba de circulación (dimensionándola por presión y caudal).

A partir de la versión 2012.b, los programas de Instalaciones del edificio permiten la exportación de los elementos constructivos introducidos y de las instalaciones dimensionadas a un fichero en formato IFC (Industry Foundation Classes). De este modo, la información introducida y generada en Instalaciones del edificio podrá leerse en programas CAD/BIM como pueden ser Allplan®, Archicad®, Revit® Architecture, etc.

Para realizar la exportación se ha implementado en todos los módulos de Instalaciones del edificio la opción Exportación en formato IFC (Menú Archivo > Exportar). Esta opción abre un diálogo donde el usuario puede elegir los elementos que desea exportar:

  • Elementos constructivos
  • Instalación
    • Sólo la instalación dimensionada en la solapa desde donde se ejecuta la opción
    • Todas las instalaciones
    • Los elementos de la instalación o instalaciones indicadas:
      • Equipos
      • Elementos lineales (unifilar)
      • Tuberías
      • Conductos

Además, es posible elegir el tipo de fichero IFC (IFC 2x3 o Revit IFC 2x3) y el directorio donde se guardará.

En la versión 2011.m se implementó el módulo Exportación a formato XML ADENE en la solapa RCCTE. En la versión 2011.n se amplían las posibilidades de exportación al incluir los siguientes sistemas:

  • Sistemas de calefacción
  • Sistemas de refrigeración
  • Sistemas de producción de A.C.S.
  • Sistemas de aprovechamiento de energías renovables

Con esta mejora, el usuario evita tener que introducir manualmente los datos de los sistemas implementados a la hora de solicitar la Declaração  de Conformidade  Regulamentar (DCR) y el respectivo Certificado Energético e da Qualidade do Ar Interior (CE).

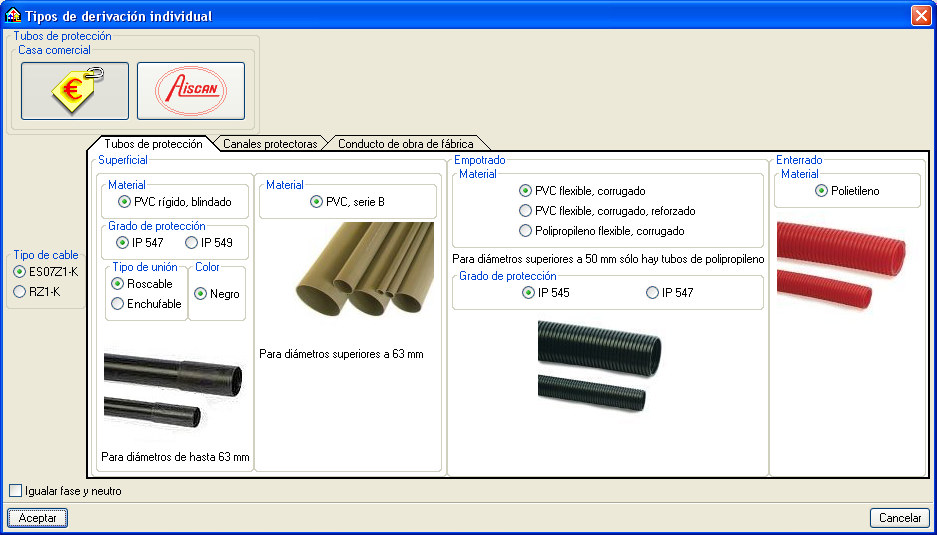

Se han mejorado los diálogos que permiten la definición del cuadro general de mando y protección individual (menú Instalación > Instalación de enlace) y de los subcuadros (menú Instalación > Instalación interior). De esta manera se consigue  simplificar la selección del tipo de cable para  las derivaciones individuales que alimentan a los cuadros y para las líneas de alimentación  que alimentan a los subcuadros.

En la solapa Electricidad de Instalaciones del edificio se visualizan los equipos del sistema de climatización de volumen de refrigerante variable que la nueva versión 2012 permite dimensionar en la solapa Climatización. De este modo, la Instalación de electricidad se dimensionada teniendo en cuenta las cargas de estos equipos.

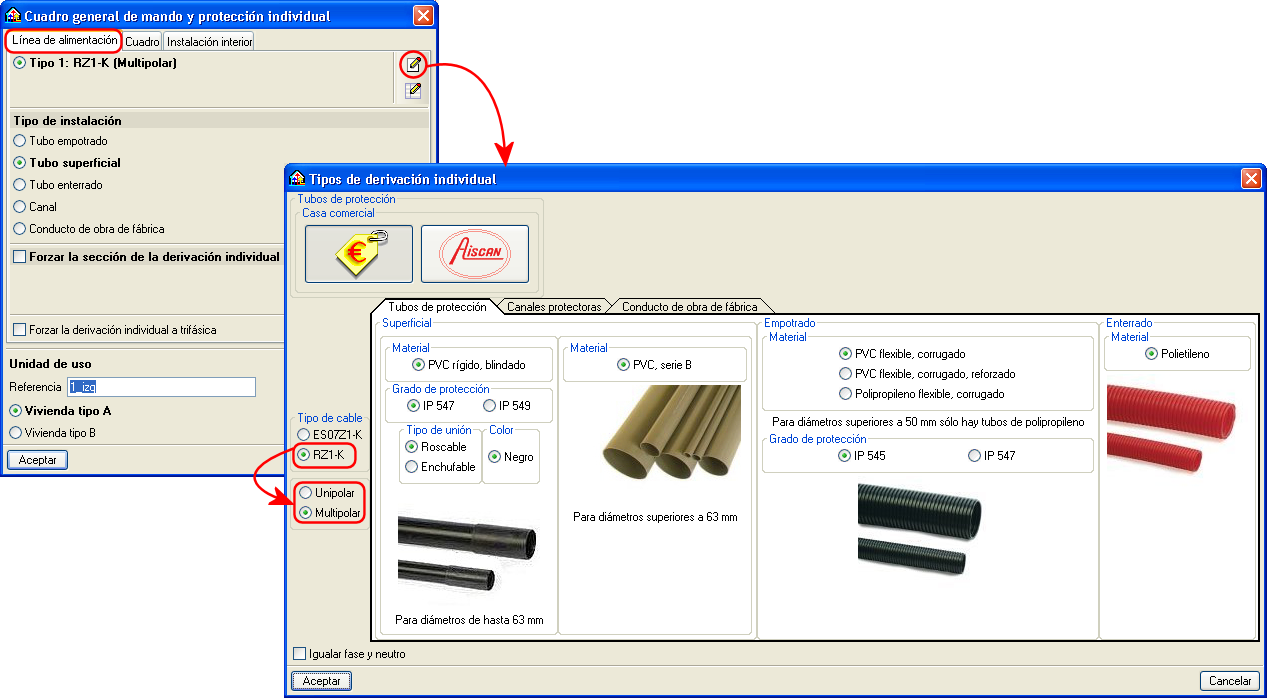

Desde la versión 2012.a es posible seleccionar cables multiconductores (con nivel de aislamiento 0,6/1 kV) para las líneas de alimentación de cuadros y subcuadros.

En la solapa Línea de alimentación que aparece al editar o introducir cada cuadro general de mando y protección individual, es posible seleccionar cables unipolares y multipolares.

En aquellas canalizaciones que permitan compartir varios circuitos, el programa aplica los correspondientes factores de reducción por agrupamiento en función del tipo de disposición y número de circuitos, de acuerdo con la norma UNE 20460-5-523.

El programa permite al usuario editar cualquier tramo de la instalación, tanto los pertenecientes a las líneas de enlace como los de circuitos interiores. De esta manera el programa permite, para  un mismo circuito, seleccionar varios tipos de instalación afectando consecuentemente al dimensionamiento del circuito y reflejándose en el presupuesto.

En la versión 2012.a se ha implementado la posibilidad de introducir aberturas. Con este nuevo elemento constructivo, Electricidad de Instalaciones del edificio desclasifica automáticamente a los garajes como locales de riesgo de incendio o explosión si las aberturas dispuestas por el usuario cumplen con el epígrafe 3.1.4.1 del DB HS3 para ventilación natural, y si son suficientes para la consideración del garaje como aparcamiento abierto como señala el DB SI 3.

La versión 2012.a de los programas de CYPE incorpora el nuevo módulo Sistemas de volumen de refrigerante variable (VRV), integrado en la solapa Climatización del programa Instalaciones del edificio. Este nuevo módulo está concebido para dimensionar y presupuestar una instalación de climatización con sistemas de volumen de refrigerante variable. Los equipos y unidades introducidas son los del sistema VRV de la casa comercial Daikin, aunque en próximas revisiones se incorporarán otros fabricantes.
