Se ha ampliado el catálogo de luminarias accesible desde el programa con nuevas referencias a las luminarias del grupo LLEDÓ (BEGA, L&D, LIMBURG, ODELUX, ZUMTOBEL) incluidas en el Generador de precios de la construcción:

  • Iluminación interior
    • Luminaria para garaje
      Serie 8554
    • Luminaria empotrada tipo downlight
      Series 3648, 3652, 3658, ZIRCONIC, SQUARE y ROUND
    • Luminaria de superficie tipo downlight
      Series ZIRCONIC y 6652
    • Luminaria suspendida tipo downlight
      Series 1782 y 1785
    • Luminaria empotrada
      Series 3346, 3451, 3452
    • Luminaria de superficie
      Series 2971, 2977, 2972, 2973, 5200, 6950
    • Luminaria suspendida
      Serie 2971, 2977, 2972 y 2973
    • Luminaria de pie
      Modelo NOA
    • Luminaria de mesa
      Modelo NOA
    • Carril electrificado trifásico
    • Proyector sobre carril electrificado trifásico
      Serie EVENT CSH
    • Proyector empotrado
      Series EVENT RTM y EVENT RTS
  • Iluminación exterior
    • Luminaria de exterior adosada o empotrada
  • Alumbrado de zonas peatonales y jardines
    • Baliza
      Modelos BEGA 7785, 8554 y 8480
    • Farola
      Modelos BEGA 8977, 9007, 9602 y 8994
  • Alumbrado de emergencia
    • Alumbrado de emergencia en zonas comunes
      Modelos MCA 4195, 4170, 4180, 4190, 4290 y 4295.

Se implementa la descripción editable de más equipos, que se inició en la versión 2011.a. La versión 2011.h incorpora los siguientes equipos:

  • Sistemas de conducción de aire
    • Recuperadores de calor estáticos aire-aire
  • Calderas y emisores para calefacción
    • Paneles de chapa de acero

La versión 2011.g del software de CYPE es la primera versión 2011 que se publica en Portugal e incluye también la primera versión del programa Cypeterm que se instala y funciona independientemente del resto de programas de CYPE.

Cypeterm está específicamente creado para la verificación de las características de rendimiento térmico de los edificios en Portugal, de conformidad con el Decreto-Lei n.º 80/2006, Nota Técnica NT-SCE-01 (Despacho n.º 11020/2009) y con las  Preguntas y Respuestas publicadas por ADENE.Actualmente, se está completando el proceso para obtener la certificación ISO/IEC 25051:2006 y el sello de calidad emitidos por ADENE y SCE/CERTIF, como ya se hizo para la versión 2010.h de Cypeterm (solapa RCCTE de la versión portuguesa de Instalaciones del edificio).

Desde el programa Iluminación de Instalaciones del edificio es posible generar dos nuevos listados:

  • Cuadro de luminarias utilizadas
  • Presupuesto de luminarias utilizadas

En versiones anteriores ya era posible imprimir, o exportar a Arquímedes o a FIEBDC-3 el presupuesto y la medición de la instalación. La de alumbrado normal desde la solapa Electricidad y la de alumbrado de emergencia desde la solapa Incendio. Para ello es necesario disponer de permisos en la licencia de usuario para utilizar los programas Electricidad e Incendio de Instalaciones del edificio, y de la Conexión con el Generador de precios de la construcción.

Los dos nuevos listados tipo implementados en la solapa Iluminación imprimen el cuadro y el presupuesto de las luminarias utilizadas en la instalación de iluminación (normal y de emergencia) incluso si el usuario sólo dispone en su licencia de permisos para utilizar el programa Iluminación de Instalaciones del edificio (no es necesario tener permisos de otras instalaciones del programa ni de la conexión con el Generador de precios). Estos listados no pueden ser tratados por un programa de mediciones y presupuestos ni variar las unidades de obra de  modo eficaz y rápido como lo haría con el Generador de precios, pero es posible imprimirlos en papel o exportarlos a formatos digitales (TEXTO, HTML, PDF, RTF, DOCX) sin necesidad de disponer en la licencia de usuario de permisos adicionales al del programa Iluminación de Instalaciones del edificio.

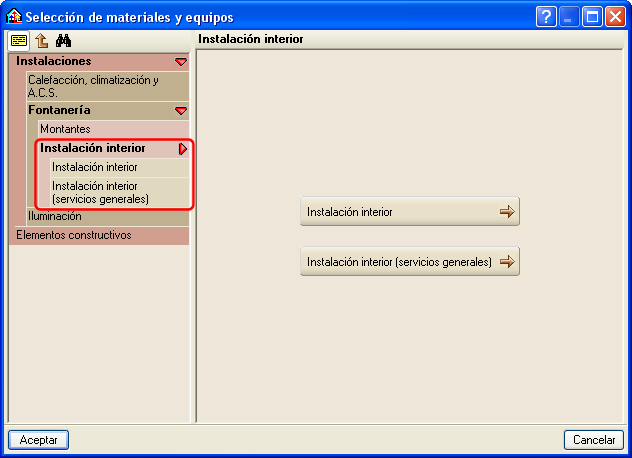

La selección de materiales para la instalación interior de fontanería se divide en dos grupos:

  • Instalación interior
  • Instalación interior (servicios generales)

De este modo el usuario puede definir materiales diferentes para las instalaciones interiores destinadas a servicios generales y las instalaciones interiores destinadas a otros abonados.

En la versión 2011.f, se ha implementado la posibilidad de calcular las cargas térmicas de calefacción de un edificio según la norma UNE-EN 12831 Sistemas de calefacción en edificios. Método para el cálculo de la carga térmica de diseño.

Por tanto, a partir de esta versión el usuario puede calcular las cargas térmicas según el procedimiento clásico que utiliza el programa desde versiones anteriores o según dicha norma. La UNE-EN 12831 es una norma europea de uso bastante extendido. Detalla un método de cálculo que determina el suministro de calor, en condiciones de diseño normalizadas, necesario para alcanzar la temperatura interior de diseño. Este método, al igual que el clásico, ya implementado en el programa Climatización de Instalaciones del edificio, describe un cálculo recinto a recinto para el dimensionado de los emisores de calor y un cálculo para el edificio completo o colectivo (conjunto de recintos) para el dimensionamiento del suministro.

Como principal característica diferencial con respecto al método clásico, destaca que en el caso de las pérdidas térmicas por transmisión de calor al exterior y a espacios no calentados se tienen en cuenta los puentes térmicos lineales detectados automáticamente por el programa. Recuerde que los puentes térmicos lineales que detecta el programa pueden ser definidos por el usuario o calculados por el programa. En Puentes térmicos lineales en Instalaciones del edificio y en Análisis numérico de puentes térmicos lineales dispone de más información sobre el tratamiento de los puentes térmicos por los programas de CYPE.

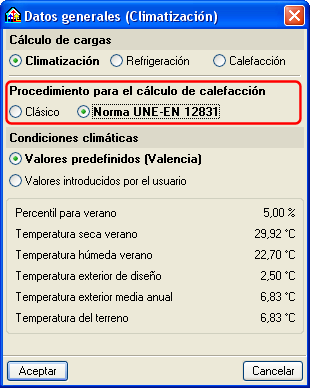

En el diálogo Datos generales (Climatización) (menú Obra > Datos generales), es posible seleccionar el método de cálculo de las cargas térmicas de calefacción (Clásico o Norma UNE) si el tipo de cálculo seleccionado es Climatización o Calefacción.

Los resultados de cálculo obtenidos cuando se selecciona la norma UNE, se ofrecen recinto a recinto y para cada conjunto de recintos, al igual que ocurre con el cálculo clásico.

Con objeto de flexibilizar la definición constructiva y hacer más potente y generalizado el cálculo acústico del edificio, se ha implementado una nueva forma de describir el cambio que los revestimientos horizontales suponen en el comportamiento acústico de cada sección constructiva horizontal.

Ahora, si el usuario lo requiere, y en función de si dicho revestimiento se adhiere al elemento resistente horizontal o queda suspendido o flotante sobre él, es posible definir en el revestimiento distintas maneras de modificar el comportamiento acústico del conjunto.

Para revestimientos flotantes, es posible no sólo forzar los valores de las mejoras acústicas ∆Lw e ∆R que suponen, sino también introducir tablas de mejoras a ruido aéreo en función de la masa del elemento de apoyo (pues dichas mejoras suelen tener una dependencia alta respecto al peso del soporte), definiéndolas de la misma manera que en el Catálogo de Elementos Constructivos del CTE. De hecho, al importar revestimientos de techo suspendido desde el Generador de precios, estas tablas se crean automáticamente ajustándose a las del CEC.

Para revestimientos adheridos, que aumentan la masa base, o vibrante, del elemento soporte, se presentan opciones que fuerzan los valores de caracterización acústica (Rw [C;Ctr] y Ln,w) para la sección constructiva completa con ese revestimiento adherido, o bien que modifican los valores que tenga el elemento soporte. La modificación puede hacerse en términos absolutos (sumando o restando decibelios directamente), o realizarse en función de las masas de los elementos involucrados, asignando la pendiente de la ecuación logarítmica que mejor aproxime el comportamiento del conjunto.

Estos parámetros se definen en los revestimientos exteriores (cubiertas planas e inclinadas) y revestimientos de techo de recinto, y su activación es opcional. En caso de quedar desactivados, junto a la caracterización acústica forzada del elemento resistente que ejerce de soporte, el programa sigue calculando automáticamente los parámetros acústicos aplicando la ley de masas a la sección constructiva horizontal.

Las fachadas ventiladas se caracterizan por poseer una cámara ventilada entre el revestimiento y el aislamiento. Estas soluciones constructivas son utilizadas cada vez más para limitar la demanda energética de los edificios,  ya que el calentamiento de la capa de aire genera una ventilación continua en el cerramiento.

A partir de la versión 2011.f se añade un análisis más preciso de estos elementos constructivos para el cálculo de puentes térmicos realizado por el módulo Análisis numérico de puentes térmicos lineales, del mismo modo que ya se hacía en versiones anteriores para el cálculo de su transmitancia térmica.

Por tanto, ahora, en el cálculo de los puentes térmicos de las fachadas ventiladas se tiene en cuenta que la resistencia térmica total del cerramiento se obtiene despreciando la resistencia de la cámara de aire y la de las demás capas situadas entre ésta y el ambiente exterior, e incluyendo una resistencia superficial exterior correspondiente al aire en calma, igual a la resistencia superficial interior del mismo elemento. Se considera que la temperatura de la cámara de aire es la temperatura exterior.

Se han añadido nuevos tipos de puentes térmicos que se calculan con el módulo Análisis numérico de puentes térmicos lineales:

  • Encuentro de fachada con cubierta plana
  • Encuentro de fachada con voladizo
  • Encuentro saliente de fachada con suelo exterior

En el apartado Puentes térmicos lineales analizados de la página Análisis numérico de puentes térmicos lineales puede encontrar la tipología completa resuelta por este módulo.

De manera análoga a la importación y exportación de soluciones constructivas mediante ficheros de disco intercambiables (extensión “bibcype”), en la v.2011.f es posible mantener y compartir entre usuarios una biblioteca de materiales.

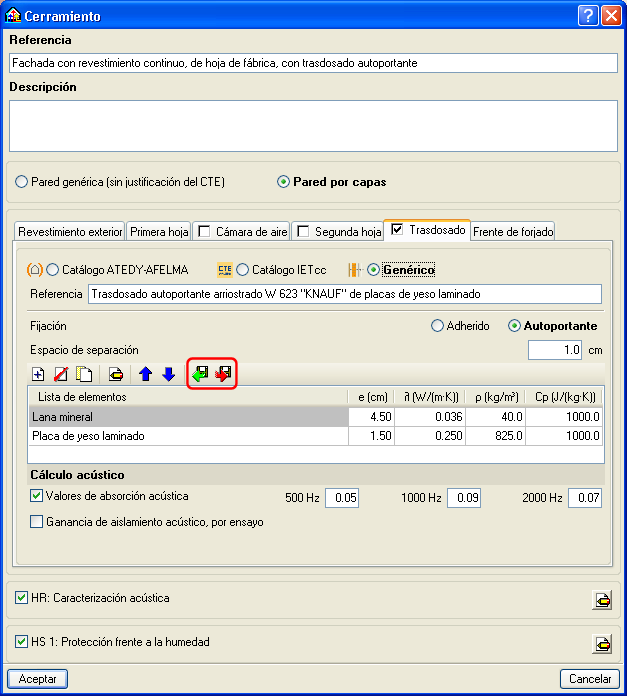

En los paneles de edición de las capas que componen cada elemento constructivo se han implementado dos iconos () que permiten gestionar una biblioteca de materiales.

El icono  genera un fichero en disco con extensión “matcype”, que es posible recuperar con el icono  en cualquier otra lista de materiales (en la misma obra o en otra), o bien compartir con otro equipo o colaborador.

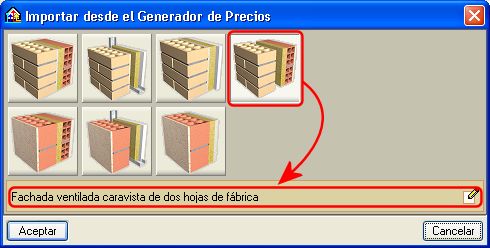

Las tipologías de fachadas que pueden importarse desde el Generador de precios se han reorganizado en siete grupos más acordes a la realidad constructiva habitual y, además, se ha mejorado el proceso de importación y creación del modelo para el programa Instalaciones del edificio.

Ahora existen seis tipologías de fachadas convencionales de fábrica, distinguiendo entre fachadas caravista y con revestimiento continuo, separadas en función de la hoja interior, que puede ser de fábrica o mediante trasdosado, adherido a la hoja principal o autoportante, arriostrado o no.

Además de éstas, se añade una tipología de fachada ventilada de doble hoja de fábrica, con la hoja exterior de ladrillo caravista pasante y el aislamiento térmico continuo colocado al exterior de la hoja interior.

En próximos parches se incluirán nuevas tipologías de fachadas ventiladas con otros sistemas de placa exterior, además de revestimientos discontinuos para fachadas convencionales de fábrica para revestir.

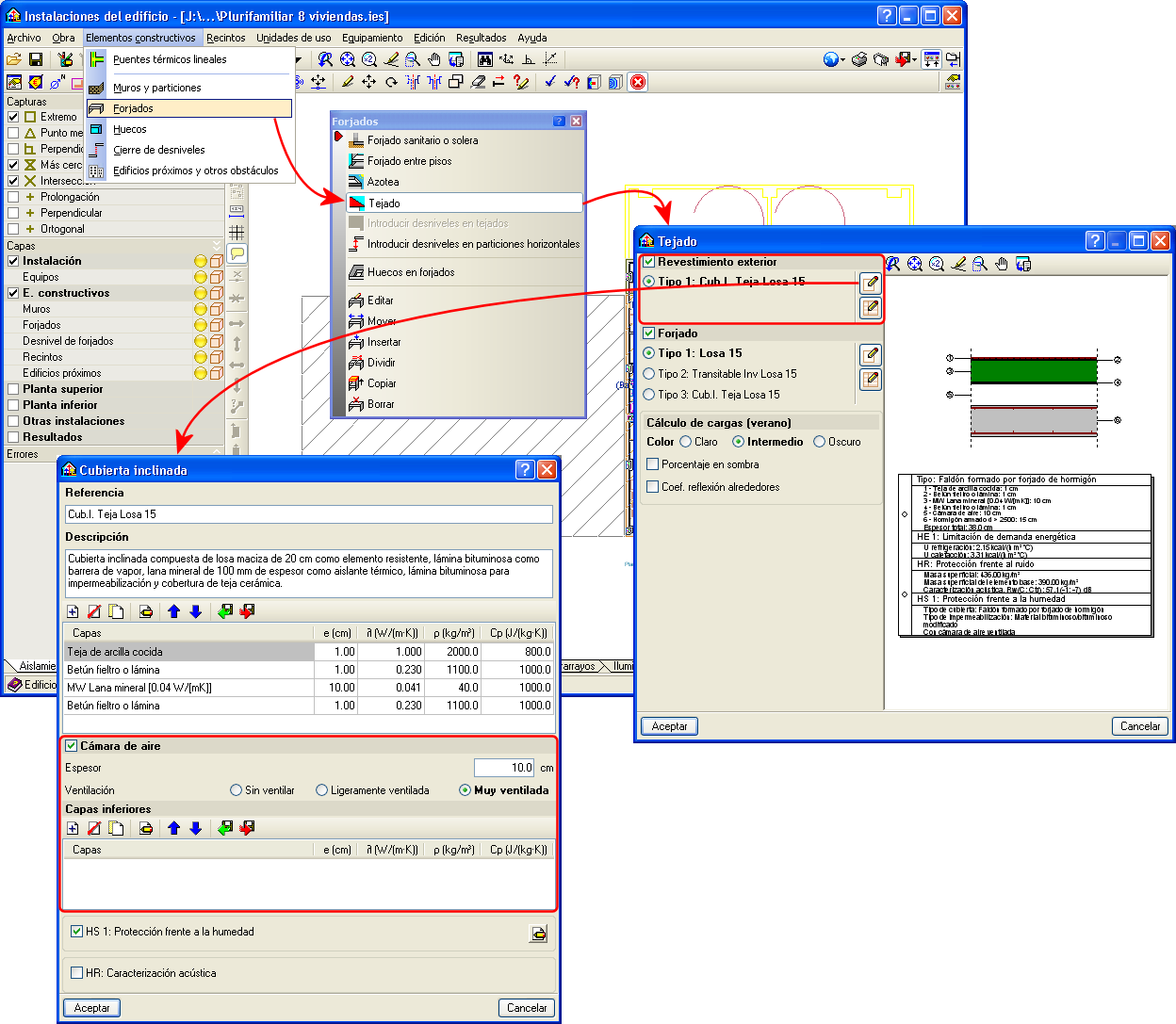

A partir de la versión 2011.f, los Tejados (menú Elementos constructivos > Forjados > Tejado > seleccionar Revestimiento exterior o editar el existente) se definen como la composición de dos elementos más: Cubierta inclinada y Forjado. Además, la Cubierta inclinada permite incluir una cámara de aire.

Los Pavimentos exteriores y las Cubiertas inclinadas también se pueden editar desde el menú Obra > Selección de materiales y equipos > apartado Elementos constructivos.
