Historial de actualizaciones

CYPECAD MEP

Las tipologías de fachadas que pueden importarse desde el Generador de precios se han reorganizado en siete grupos más acordes a la realidad constructiva habitual y, además, se ha mejorado el proceso de importación y creación del modelo para el programa Instalaciones del edificio.

Ahora existen seis tipologías de fachadas convencionales de fábrica, distinguiendo entre fachadas caravista y con revestimiento continuo, separadas en función de la hoja interior, que puede ser de fábrica o mediante trasdosado, adherido a la hoja principal o autoportante, arriostrado o no.

Además de éstas, se añade una tipología de fachada ventilada de doble hoja de fábrica, con la hoja exterior de ladrillo caravista pasante y el aislamiento térmico continuo colocado al exterior de la hoja interior.

En próximos parches se incluirán nuevas tipologías de fachadas ventiladas con otros sistemas de placa exterior, además de revestimientos discontinuos para fachadas convencionales de fábrica para revestir.

A partir de la versión 2011.f, los Tejados (menú Elementos constructivos > Forjados > Tejado > seleccionar Revestimiento exterior o editar el existente) se definen como la composición de dos elementos más: Cubierta inclinada y Forjado. Además, la Cubierta inclinada permite incluir una cámara de aire.

Los Pavimentos exteriores y las Cubiertas inclinadas también se pueden editar desde el menú Obra > Selección de materiales y equipos > apartado Elementos constructivos.

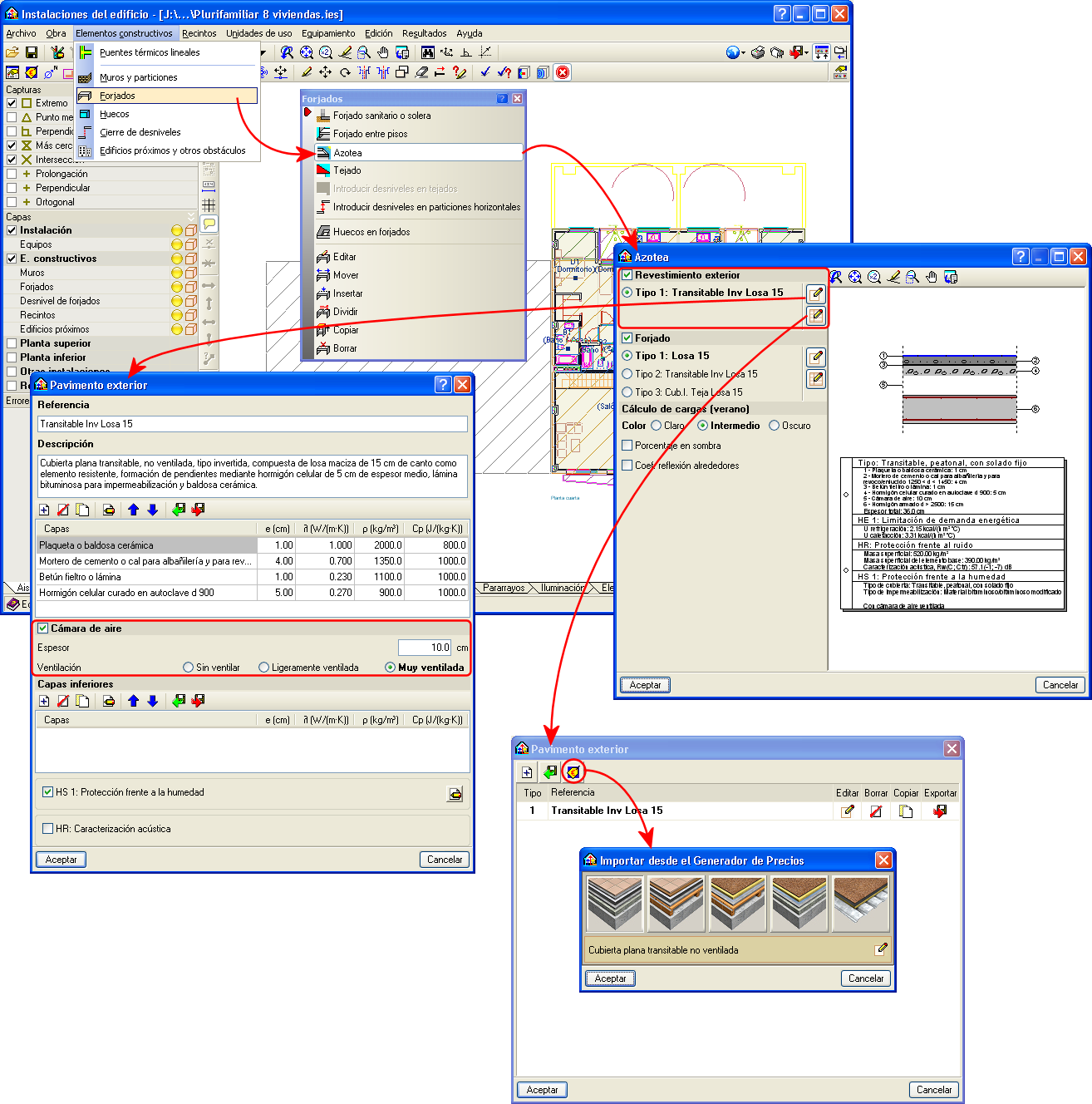

Este apartado se incorporó en la versión 2011.e (menú Elementos constructivos > Forjados > Azotea > seleccionar Revestimiento exterior o editar el existente). Se implementó para definir las azoteas junto con el apartado Forjado. Ahora, se mejora su descripción para poder definir un mayor número de soluciones constructivas. En la versión 2011.f es posible:

  • Incluir una cámara de aire en el revestimiento
  • Importar soluciones constructivas desde el Generador de precios de CYPE
    Es posible importar cinco grupos de soluciones:
    • Cubiertas transitables, no ventiladas
    • Cubiertas transitables, ventiladas
    • Cubiertas no transitables, ventiladas
    • Cubiertas no transitables, no ventiladas
    • Cubiertas ligeras tipo ‘deck’

Posteriormente se elige el tipo de impermeabilización, junto con el resto de parámetros del revestimiento exterior, por lo que se consigue un número de combinaciones distintas muy elevado, pero constructivamente correctas y coherentes.

Los Pavimentos exteriores y las Cubiertas inclinadas también se pueden editar desde el menú Obra > Selección de materiales y equipos > apartado Elementos constructivos.

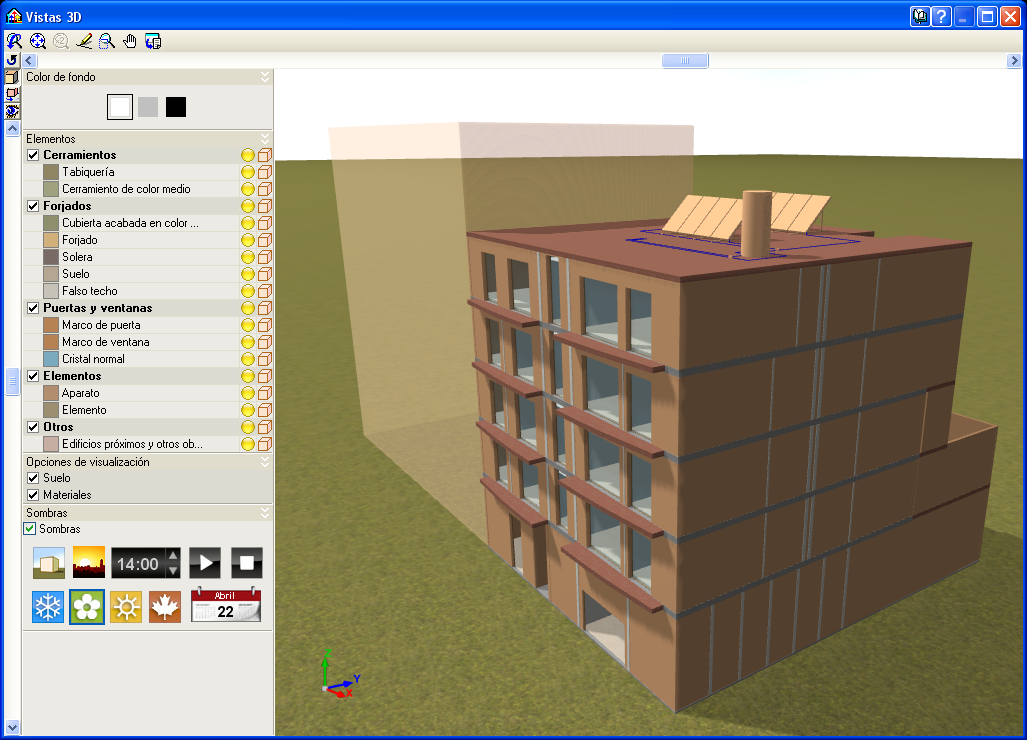

El programa permite visualizar las sombras que proyectan las fachadas, cubiertas, forjados y equipos representados en las vistas 3D. El usuario puede seleccionar la hora solar y cualquiera de los cuatro días de inicio de las estaciones del año en los que se quiere reproducir las sombras.

El programa también permite representar una animación de la vista 3D en la que se observa la variación diaria de la sombra durante todos los días del año a la hora seleccionada. En cualquier momento es posible detener la animación, con lo que se pueden visualizar las sombras proyectadas a cualquier hora y día del año.

Cuando se activa la visualización de sombras, éstas se proyectan sobre los edificios representados en la vista 3D y sobre el suelo (en el caso en que éste se incluya en la vista 3D). La mejor representación de las sombras se produce cuando se activan las opciones Suelo y Materiales de la ventana Vistas 3D.

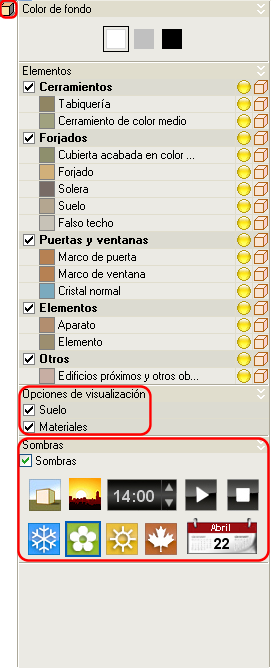

Todas las opciones de representación de las vistas 3D, incluidas las de las sombras, se encuentran en el menú lateral izquierdo de la ventana Vistas 3D (menú Obras > Vistas 3D). Recuerde que el menú lateral indicado se activa cuando se selecciona el icono  de la ventana Vistas 3D.

  • Para poder representar las sombras en las vistas 3D de Instalaciones del edificio, es necesario que la tarjeta gráfica del ordenador que contenga los programas de CYPE disponga de las siguientes prestaciones mínimas:
    • Open GL 2.1
    • Open GL Shading Language (GLSL)  1.2

Si las prestaciones de la tarjeta gráfica son inferiores a las mínimas indicadas, el programa emitirá un mensaje donde se indican las características de la tarjeta actual y las necesarias.

UNE-EN 12831 (España): Sistemas de calefacción en edificios. Método para el cálculo de la carga térmica de diseño.
Implementada en el programa Climatización de Instalaciones del edificio.

NF EN 12831 (Francia): Systèmes de chauffage dans les bâtiments méthode de calcul des déperditions calorifiques de base.
Implementada en el programa Cypebat (versión francesa del programa Instalaciones del edificio de CYPE Ingenieros).

EN 12831 (Portugal): Heating systems in buildings - Method for calculation of the design heat load.
Implementada en la versión portuguesa del programa Climatización de Instalaciones del edificio.

  • En el caso de introducir una previsión de tomas para los circuitos de calefacción (C8) y aire acondicionado (C9), el programa comprueba su dotación mínima en función del tipo de estancia de acuerdo a la tabla 2 de la ITC-BT-25.
  • Se ha implementado la posibilidad de comandar por medio de un interruptor, una base de toma de corriente prevista para la conexión de aparatos de iluminación (lámparas de mesilla de noche o vestíbulo o de pie) y se contabiliza como punto de utilización para el circuito C1.

Se ha implementado un tipo de simbología que facilita al usuario el análisis de los resultados obtenidos. Mediante esta, tras calcular una instalación de iluminación, el programa muestra dónde se producen los valores pésimos de los siguientes parámetros:

  • Iluminancia horizontal por alumbrado normal
  • Índice de deslumbramiento unificado por alumbrado normal
  • Iluminancia horizontal por alumbrado de emergencia en la banda central de las vías de evacuación
  • Iluminancia horizontal por alumbrado de emergencia en el eje central de las vías de evacuación

Con la ayuda de esta simbología el usuario consigue apreciar la situación exacta de los puntos en los que se están obteniendo los valores pésimos, a la vez que la magnitud de dichos valores. En el caso del UGR (Índice de deslumbramiento unificado por alumbrado normal) el programa muestra también cuál es la dirección en la que se produce el deslumbramiento máximo.

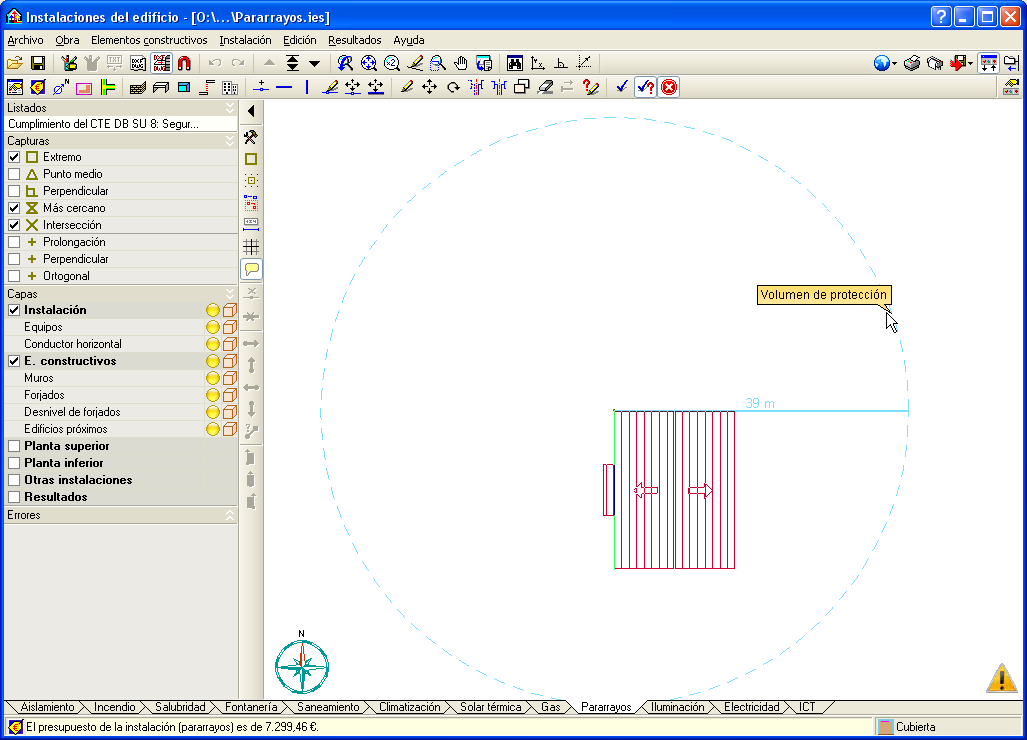

Desde versiones anteriores, el Volumen de protección y la Superficie de captura equivalente aparecen representados en pantalla mediante dos perímetros en cada una de las plantas del edificio. Ahora, se identifican estos dos parámetros en un tooltip que aparece cuando el cursor se posiciona sobre alguno de ellos.

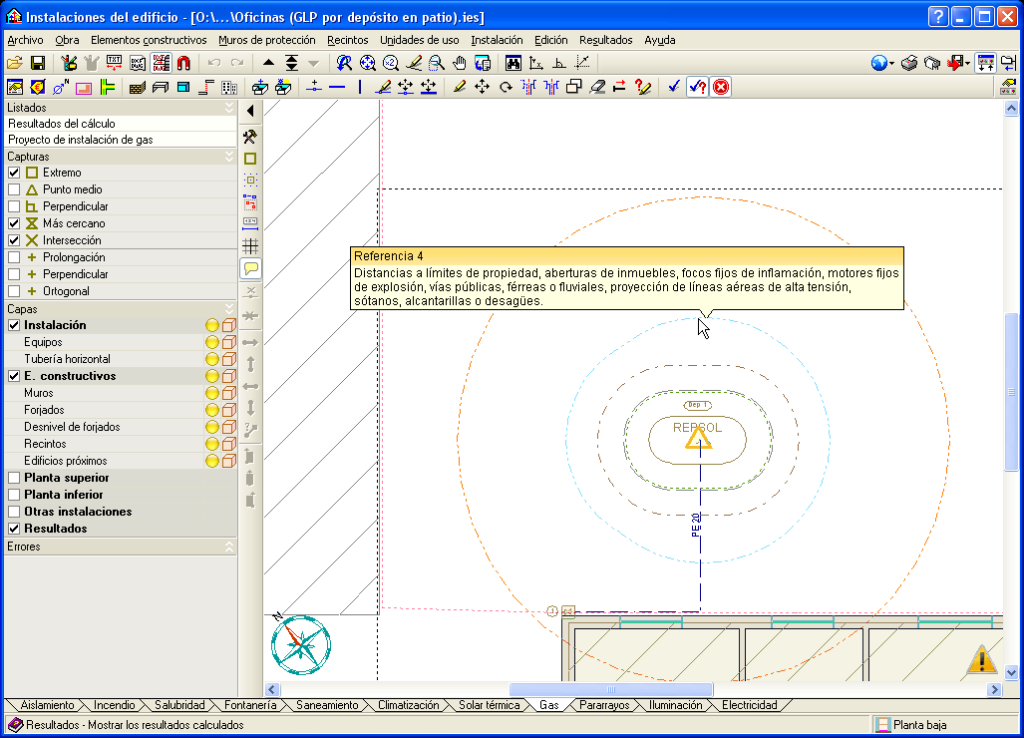

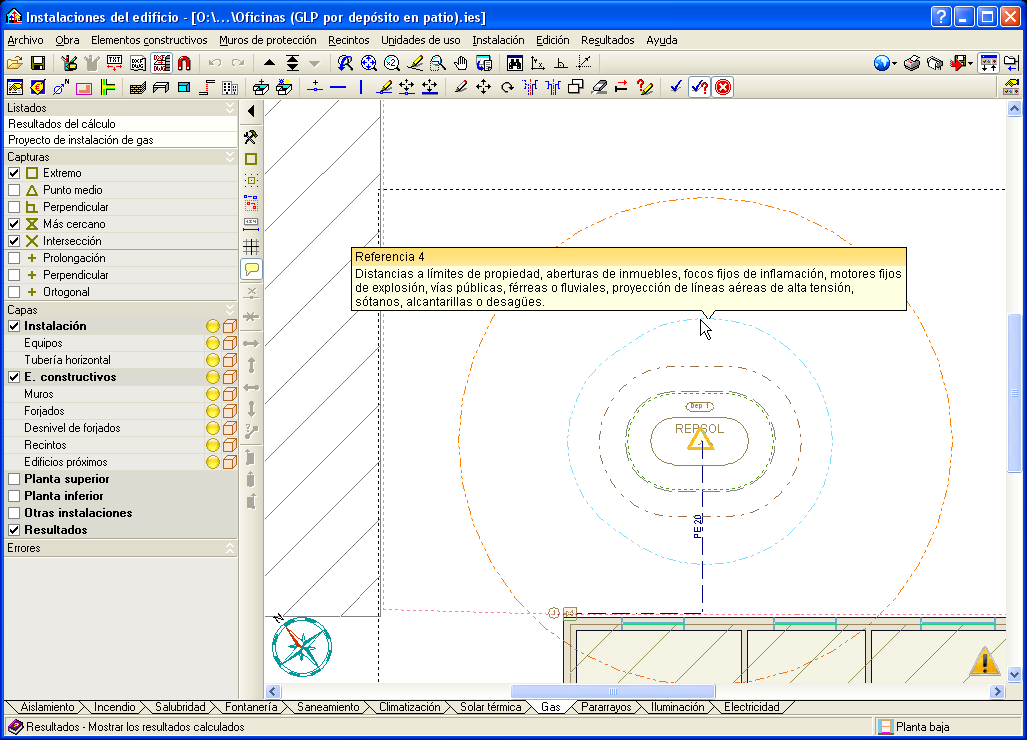

El programa ya calculaba las distancias mínimas de seguridad en depósitos enterrados y de superficie, las representaba en pantalla y en planos, y se definían en el proyecto de la instalación. Ahora, además, se muestra en pantalla la referencia de cada una de estas distancias y un texto que las define. Estos datos se visualizan en tooltips que aparecen en pantalla cuando el cursor se posiciona sobre alguno de los perímetros de seguridad.

Se ha ampliado el caudal máximo de trabajo de los recuperadores de calor aire-aire hasta 10.000 m3/h.
