CYPECAD MEP

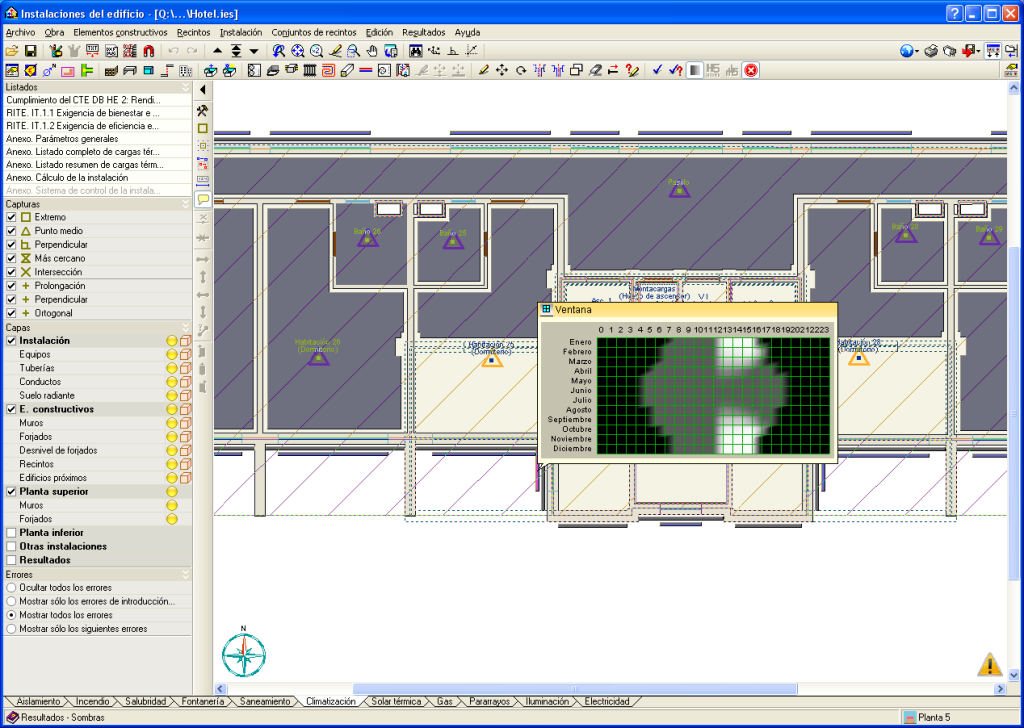

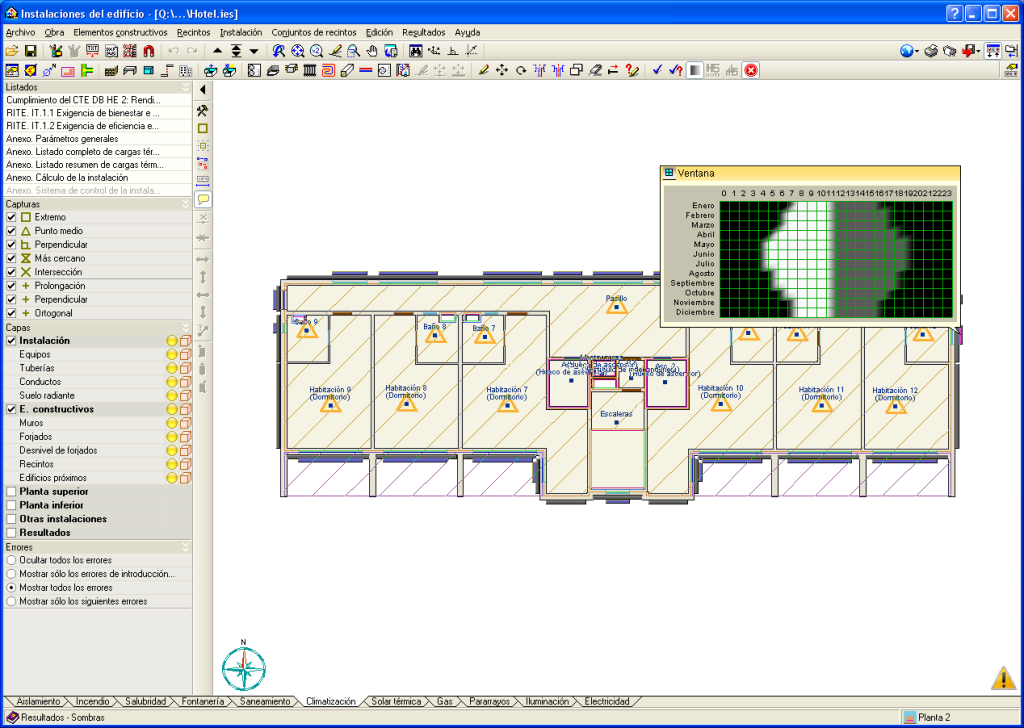

Climatización realiza el cálculo automático de las sombras generadas por todos los elementos incluidos en el edificio (elementos constructivos y equipos) y muestra en pantalla la sombra a lo largo del año para cada elemento constructivo.

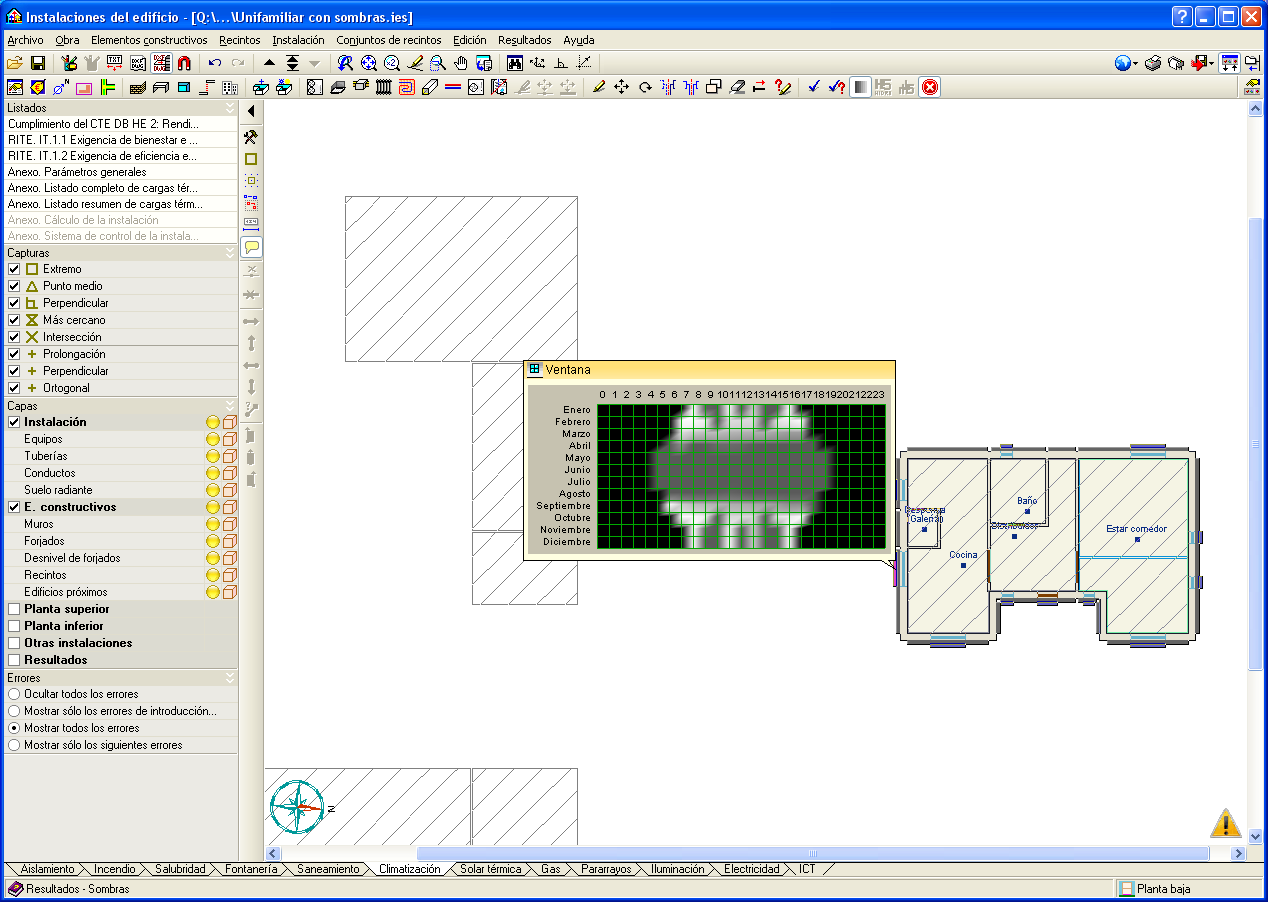

Esta opción permite al proyectista diseñar la superficie óptima de los huecos de los edificios, en función de la radiación directa que reciben durante todos los meses del año.

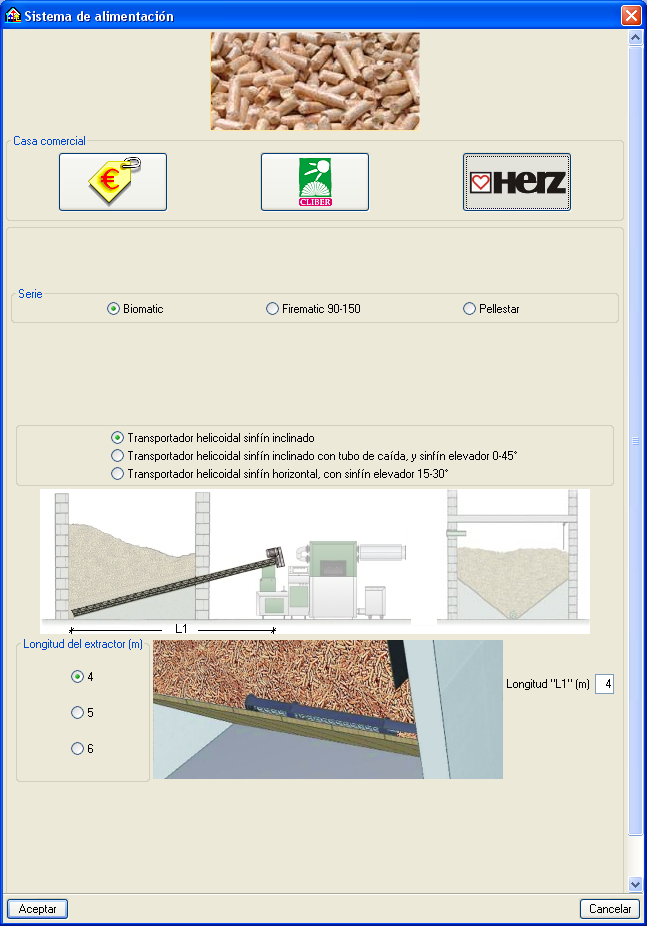

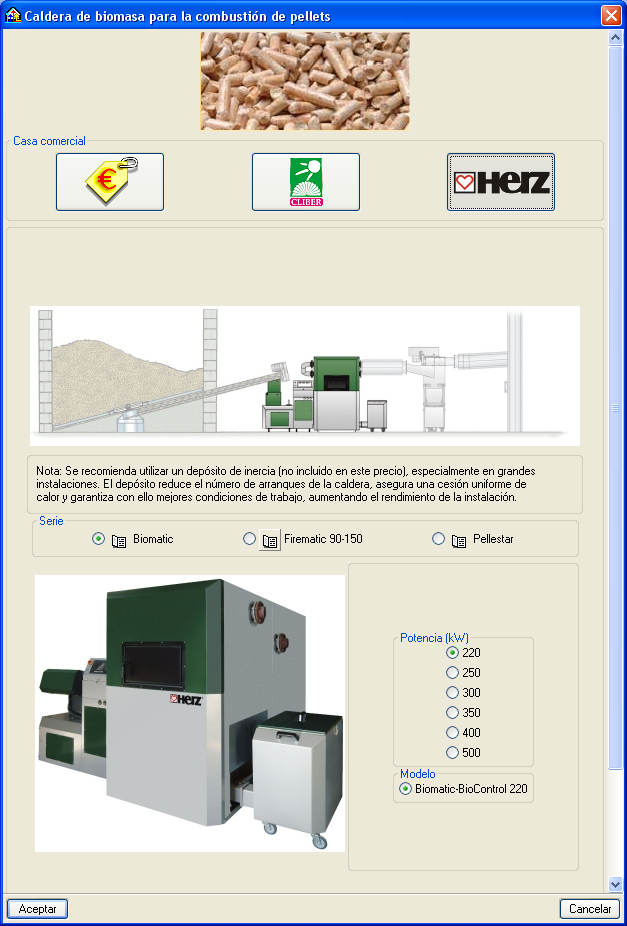

Se han implementado las calderas de biomasa alimentadas con pellets o con astillas. El programa permite definir el sistema de alimentación, el sistema llenado y el almacenaje con las siguientes opciones:

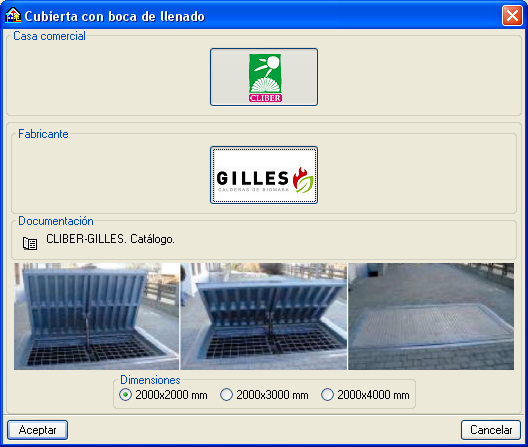

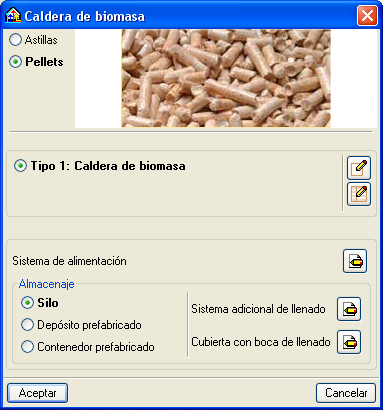

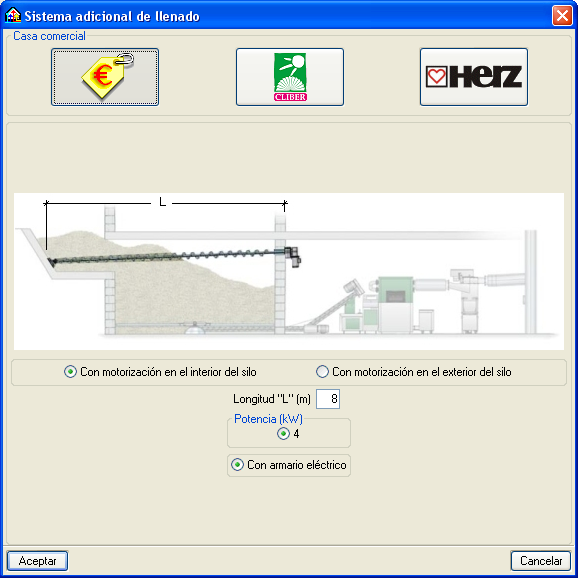

  • Silo, con sistema adicional de llenado y cubierta con boca de llenado

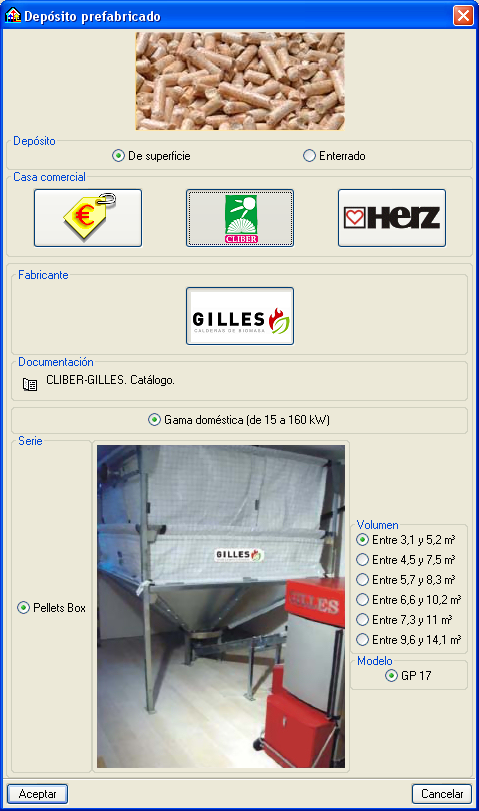

  • Depósito prefabricado
  • Contenedor prefabricado

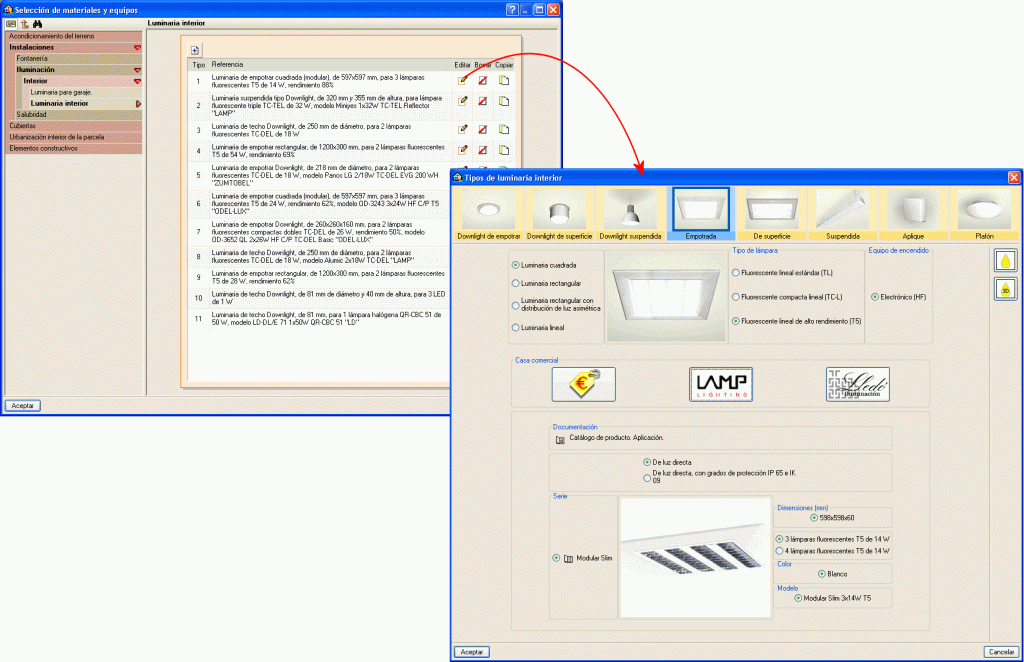

En versiones anteriores, los equipos que se introducían en el programa Climatización de Instalaciones del edificio provenían del Generador de precios, obteniéndose de este modo numerosos beneficios.

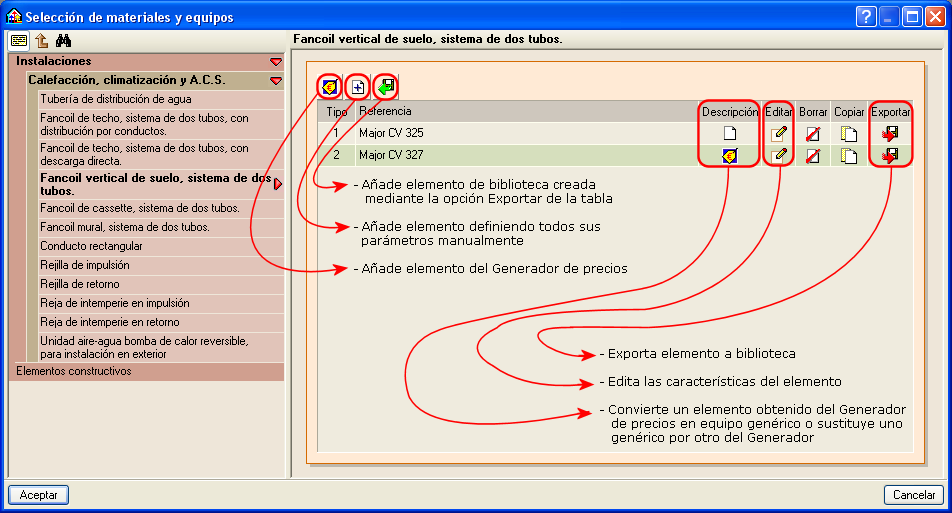

A partir de la versión 2011.a, se ha ampliado la forma de definir equipos, de modo que también es posible introducir sus características manualmente. De este modo, el proyectista puede definir los parámetros de equipos de cualquier marca comercial y de cualquier tamaño.

A continuación se indican los equipos que disponen de esta posibilidad:

  • Desde la versión 2011.a
    • Unidad aire-agua bomba de calor reversible, para instalación exterior
    • Unidad aire-agua bomba de calor reversible, para instalación interior
    • Unidad aire-agua de refrigeración, para instalación exterior
    • Unidad aire-agua de refrigeración, para instalación interior
    • Unidad aire-agua bomba de calor no reversible, para instalación exterior
    • Unidad aire-agua bomba de calor no reversible, para instalación interior
    • Unidad compacta agua-aire-agua bomba de calor de producción simultánea de agua fría y de agua caliente, sistema de 4 tubos, para instalación exterior
    • Fancoil de techo, sistema de dos tubos, con distribución por conductos
    • Fancoil de techo, sistema de dos tubos, con distribución por embocaduras tubulares
    • Fancoil de techo, sistema de dos tubos, con descarga directa
    • Fancoil de cassette, sistema de dos tubos
    • Fancoil mural, sistema de dos tubos
    • Fancoil vertical de suelo, sistema de dos tubos
    • Fancoil de techo, sistema de cuatro tubos, con distribución por conductos
    • Fancoil de techo, sistema de cuatro tubos, con distribución por embocaduras tubulares
    • Fancoil de techo, sistema de cuatro tubos, con descarga directa
    • Fancoil de cassette, sistema de cuatro tubos
    • Fancoil vertical de suelo, sistema de cuatro tubos
    • Caldera eléctrica para calefacción
    • Caldera eléctrica para calefacción y ACS
    • Caldera a gasóleo para calefacción
    • Caldera a gasóleo para calefacción y ACS
    • Caldera a gas para calefacción
    • Caldera a gas para calefacción y ACS
    • Caldera de biomasa

El número de parámetros necesarios para definir un equipo es bastante elevado. Para evitar este problema el proyectista puede introducir un equipo a partir del Generador de precios, exportar sus parámetros y modificarlos para asimilarlos al equipo que se desea introducir.

Por tanto, el programa permite introducir equipos en la instalación a partir de alguno de los siguientes casos:

  • Procedente del Generador de precios
  • Introducción manual de equipos genéricos
  • Exportación de parámetros del Generador de precios a equipos genéricos

Todos estos equipos se pueden almacenar en bibliotecas para poder utilizarlos en todos los proyectos que estime oportuno.

Antecedentes sobre la Normativa de reutilización de aguas grises

Para un mejor control del consumo de agua, se contempla cada vez más su reutilización. Conscientes del problema existente, cada día más administraciones autonómicas y locales obligan por ley a reutilizar las “aguas grises” (aguas procedentes de las duchas, bañeras y lavabos). Como ejemplo de esta reutilización citamos las siguientes normas:

  • Decreto 21/2006 de 14 de febrero de la Generalitat de Catalunya, por el cual se regula la adopción de criterios ambientales y de ecoeficiencia en los edificios.

    En su artículo 6 se establece una puntuación global de 10 puntos en la construcción de un edificio mediante algunas soluciones constructivas. Entre ellas se proponen las siguientes:
    • Con la disposición de un sistema de reaprovechamiento de las aguas pluviales del edificio se pueden obtener 5 puntos.
    • Con la disposición de un sistema de reaprovechamiento de las aguas grises y pluviales del edificio se pueden obtener 8 puntos.
  • En diferentes documentos se establecen medidas de reaprovechamiento de aguas que podrían cubrir las medidas anteriores. Entre ellos cabe destacar:
    • Mesures d'estalvi d'aigua en establiments turístics (medidas de ahorro de agua en establecimientos turísticos) del Departament d'Innovació, Universitats i Empresa de la Generalitat de Catalunya

      En los puntos 3.6, 3.7 y 3.8 de este documento se proponen sistemas de captación de agua de lluvia, sistemas para reutilización del agua sobrante de las piscinas y sistemas para reutilización de las aguas grises de duchas y bañeras, respectivamente.
    • Ordenança municipal d'estalvi d'aigua (Ordenanza municipal de ahorro de agua) de El Vendrell, L'Ametlla del Vallès y Sant Cugat del Vallès

      En los artículos 8, 9 y 10 de este documento se establecen sistemas de captación de agua de lluvia, reutilización del agua de las piscinas y  reutilización del agua de las duchas y bañeras.

Implementación de la reutilización de aguas grises en los programas de CYPE

Es posible recoger y tratar las aguas grises procedentes de las duchas, bañeras y lavabos, haciéndolas pasar por varios sistemas de filtrado, desinfección y coloración. Después de este tratamiento siguen siendo no potables pero pueden ser reutilizables para los consumos de las cisternas de los inodoros.

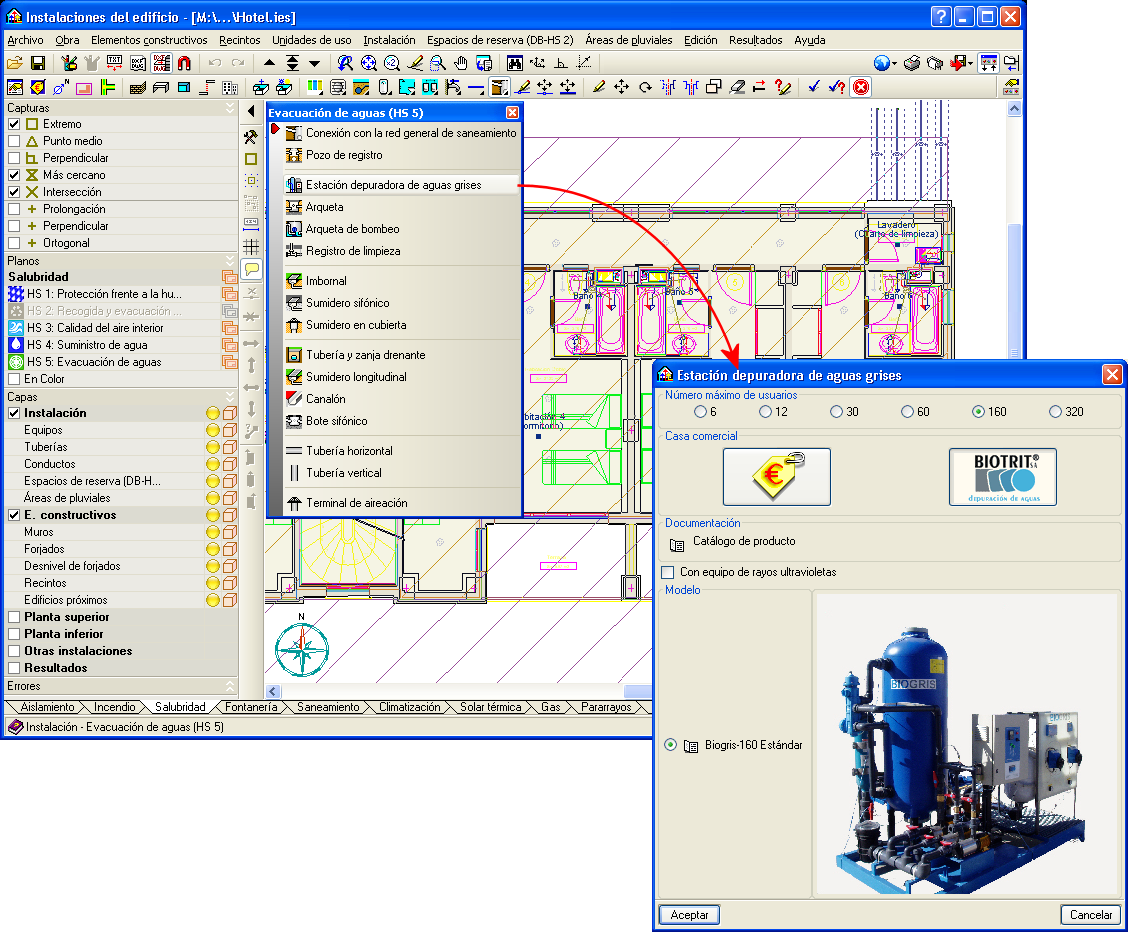

En el programa Salubridad de Instalaciones del edificio, es posible introducir una Estación depuradora de aguas grises (menú Instalación > Evacuación de aguas – HS5) que puede recoger, mediante conexiones con tuberías de evacuación de aguas, las aguas procedentes de las duchas, bañeras y lavabos, e impulsarlas, tras el tratamiento que ese equipo proporciona, a los inodoros mediante conexiones de tuberías.

Este nuevo equipo incluye los depósitos de recepción y tratamiento de las aguas grises y dispone de cuatro tomas:

  • Una de entrada de aguas provenientes de bañeras, duchas y lavabos
  • Una entrada de agua potable para que funcione cuando la demanda de agua de los inodoros sea mayor que lo recibido por las aguas provenientes de bañeras, duchas y lavabos. De este modo, se asegura el funcionamiento continuo del sistema.
  • Una toma de desagüe conectada a la red de evacuación de aguas
  • Una toma de salida de las aguas tratadas que se conectará a un grupo de presión que las impulsará a las cisternas de los inodoros.

El dimensionado se realiza teniendo en cuenta que el caudal de entrada procedente de los desagües de las bañeras, duchas y lavabos sea mayor que el necesario para las tomas de agua de los inodoros.

El módulo Evacuación de aguas, DB HS 5 ofrece como resultado:

  • El dimensionamiento de las tuberías de evacuación de aguas que recogen las aguas para el tratamiento.
  • La descripción del sistema en el Proyecto de evacuación de aguas.

El módulo Suministro de agua, DB HS 4 ofrece como resultado:

  • El dimensionamiento del grupo de presión en el Proyecto de suministro de agua.
  • El dimensionamiento de la red de suministro del agua tratada a los inodoros en el Proyecto de suministro de agua.

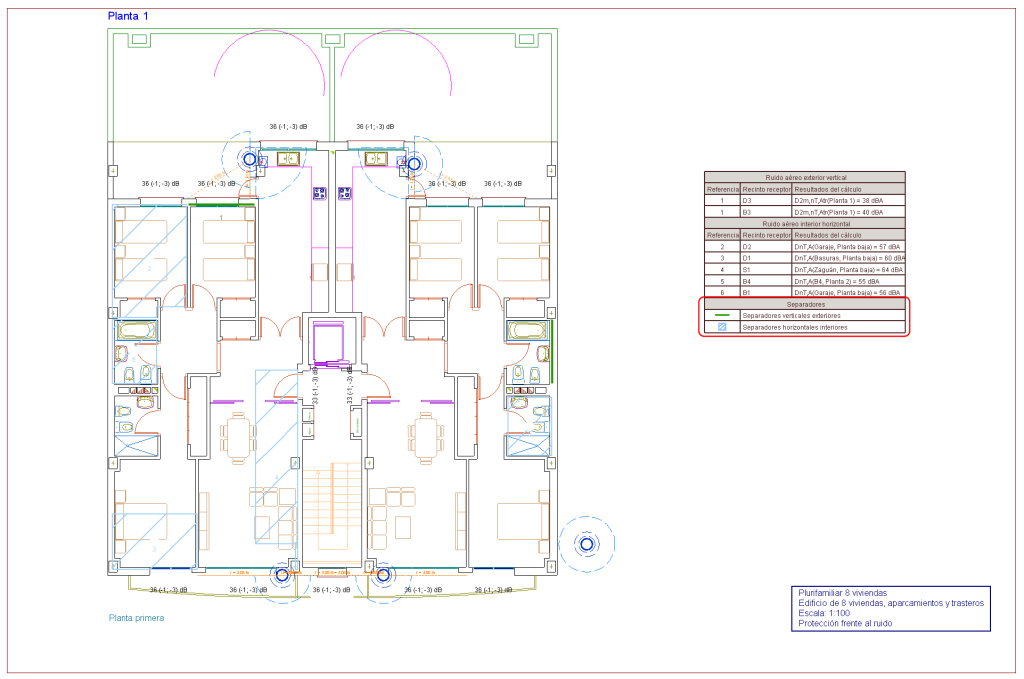

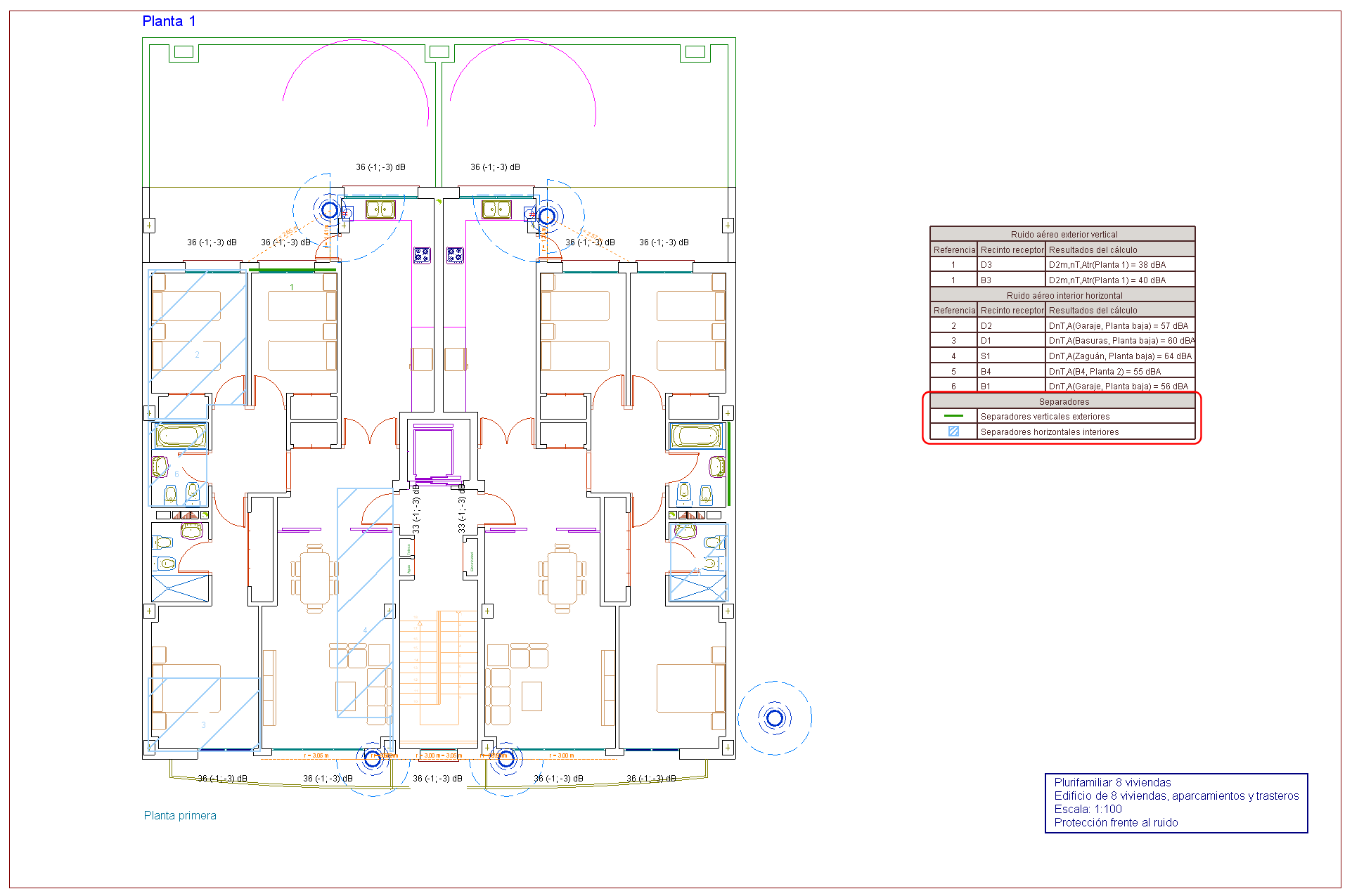

A partir de la versión 2011.a, cuando la obra está calculada y no aparecen errores, es posible obtener los planos del edificio relacionados con los niveles de aislamiento acústico obtenidos en el mismo.

En estos planos se representan los separadores verticales y horizontales de los cálculos más desfavorables de aislamiento a ruido aéreo entre recintos y procedente del exterior, coincidiendo con los resultados del estudio acústico del edificio que genera el programa. En el plano se sitúan las zonas acústicamente más desfavorables del edificio, así como los equipos productores de ruido y las distancias consideradas entre éstos y los recintos receptores.

De esta manera, se completa todavía más la salida de resultados del cálculo acústico, y se obtiene un resultado gráfico de apoyo al estudio acústico y a las fichas justificativas del CTE DB HR para la opción general de cálculo.

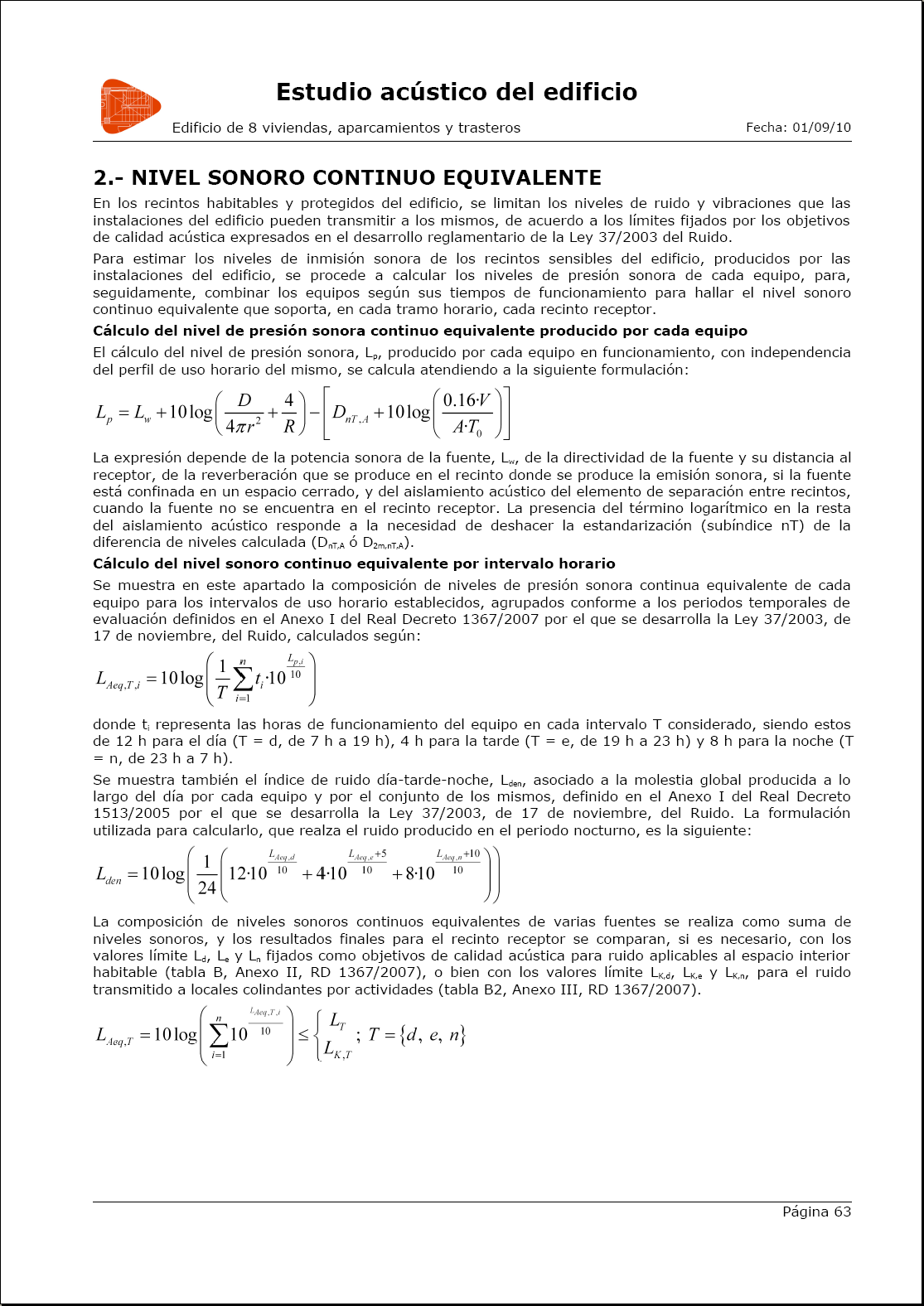

En el módulo de Aislamiento DB HR Protección frente al ruido, ahora es posible estimar los niveles sonoros continuos equivalentes producidos por los diferentes equipos productores de ruido presentes en el edificio, para comprobar los niveles de inmisión sonora en cada recinto del edificio y, por tanto, comprobar el cumplimiento de la Ley 37/2003, de 17 de noviembre, del Ruido, y sus desarrollos posteriores en los RD 1513/2005 y RD 1367/2007.

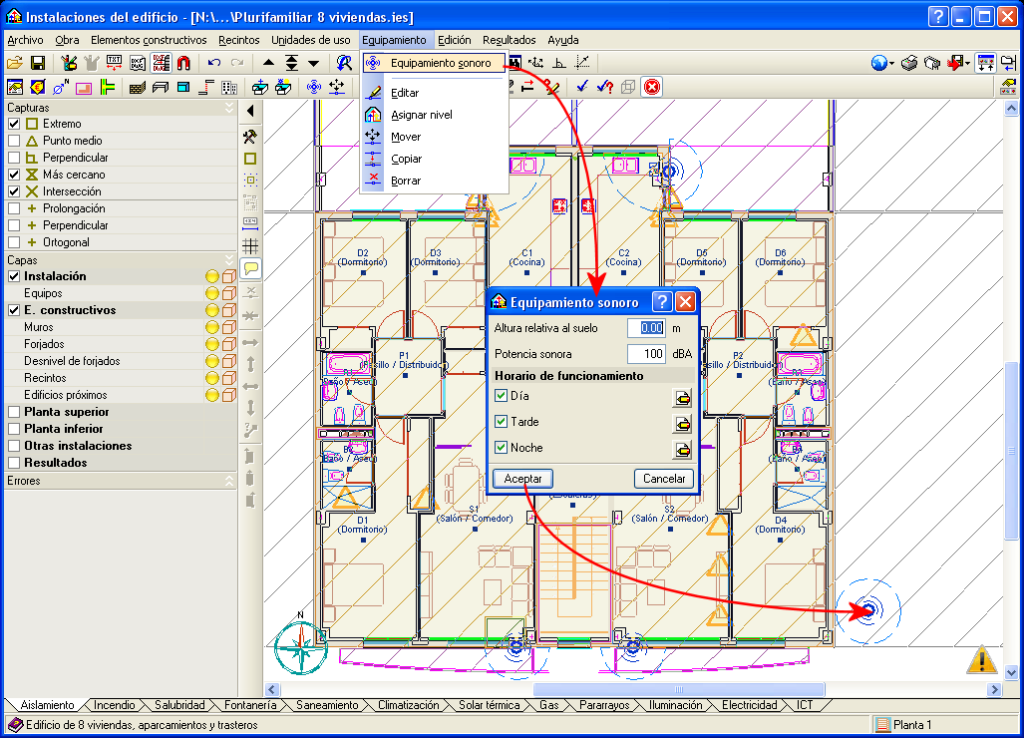

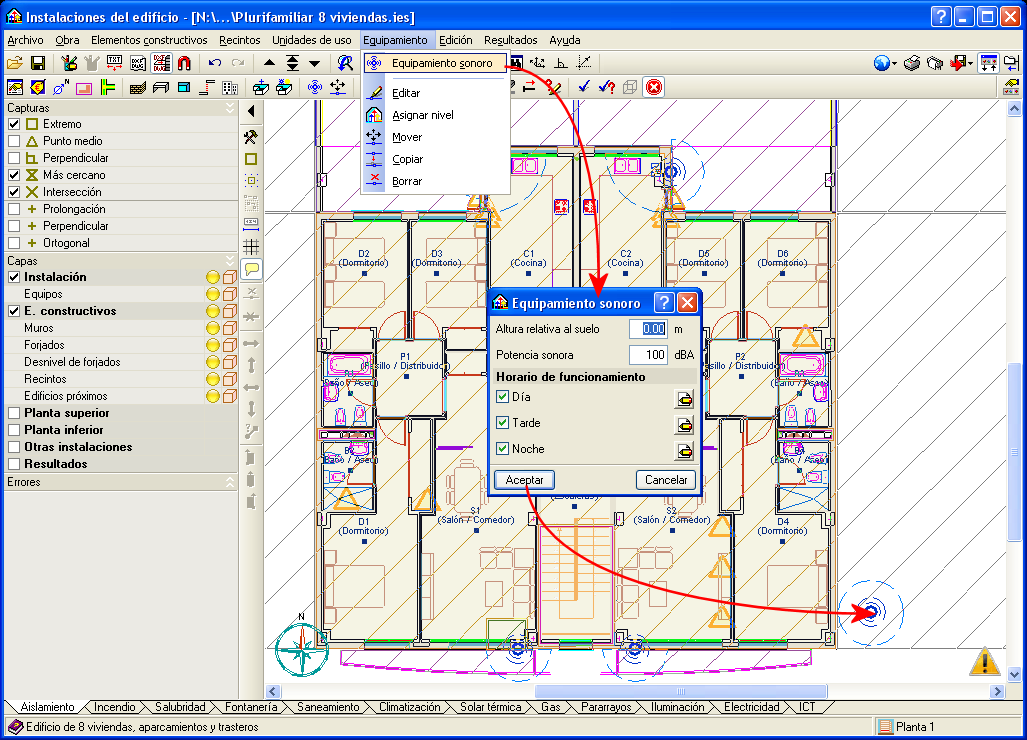

Para ello, se ha introducido un nuevo elemento genérico en la solapa Aislamiento, llamado Equipamiento sonoro, mediante el cual es posible definir la potencia sonora producida por un elemento cualquiera del edificio (pertenezca éste a un recinto del edificio o al exterior), y asociarlo a un perfil de uso horario. De esta manera, para un recinto receptor dado, es posible calcular tanto la presión sonora producida por cada equipo (interior o exterior al recinto receptor), como los niveles sonoros continuos equivalentes producidos por todos los equipos que afectan a cada recinto, para los tramos horarios definidos en la Ley del Ruido, de día, tarde y noche.

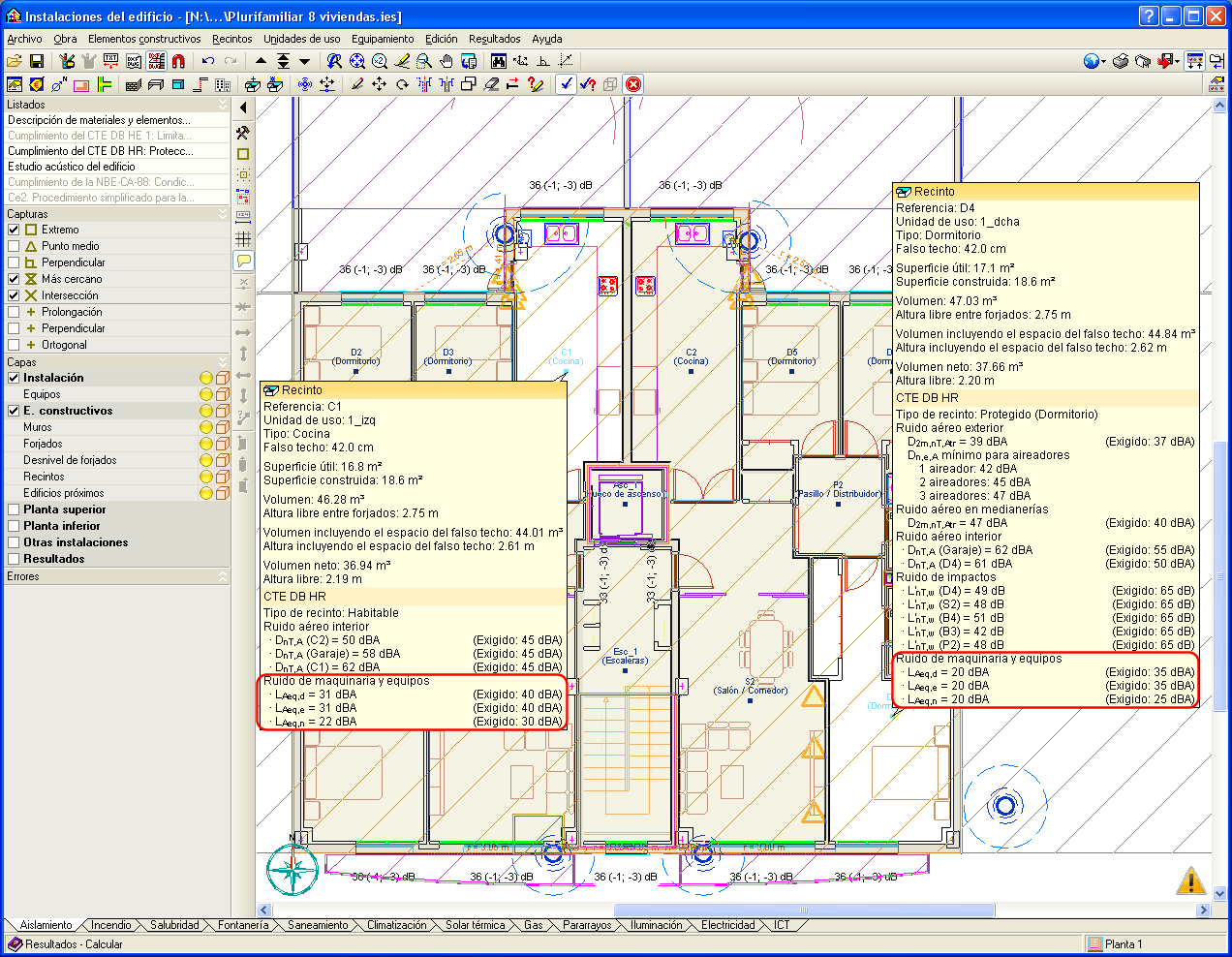

Este cálculo se realiza, incondicionalmente, para todos los recintos sensibles del edificio, así como para los recintos de instalaciones. En los casos en los que los recintos receptores tengan niveles máximos de inmisión sonora, definidos en los desarrollos de la Ley del Ruido (RD 1367/2007), se comprueba el cumplimiento de los límites y se generan mensajes de error cuando sean sobrepasados.

Para las limitaciones impuestas por las normativas locales o autonómicas (no disponibles en el programa, que sólo implementa la normativa estatal), es el usuario el que debe cotejar los valores exigidos con los valores calculados por el programa.

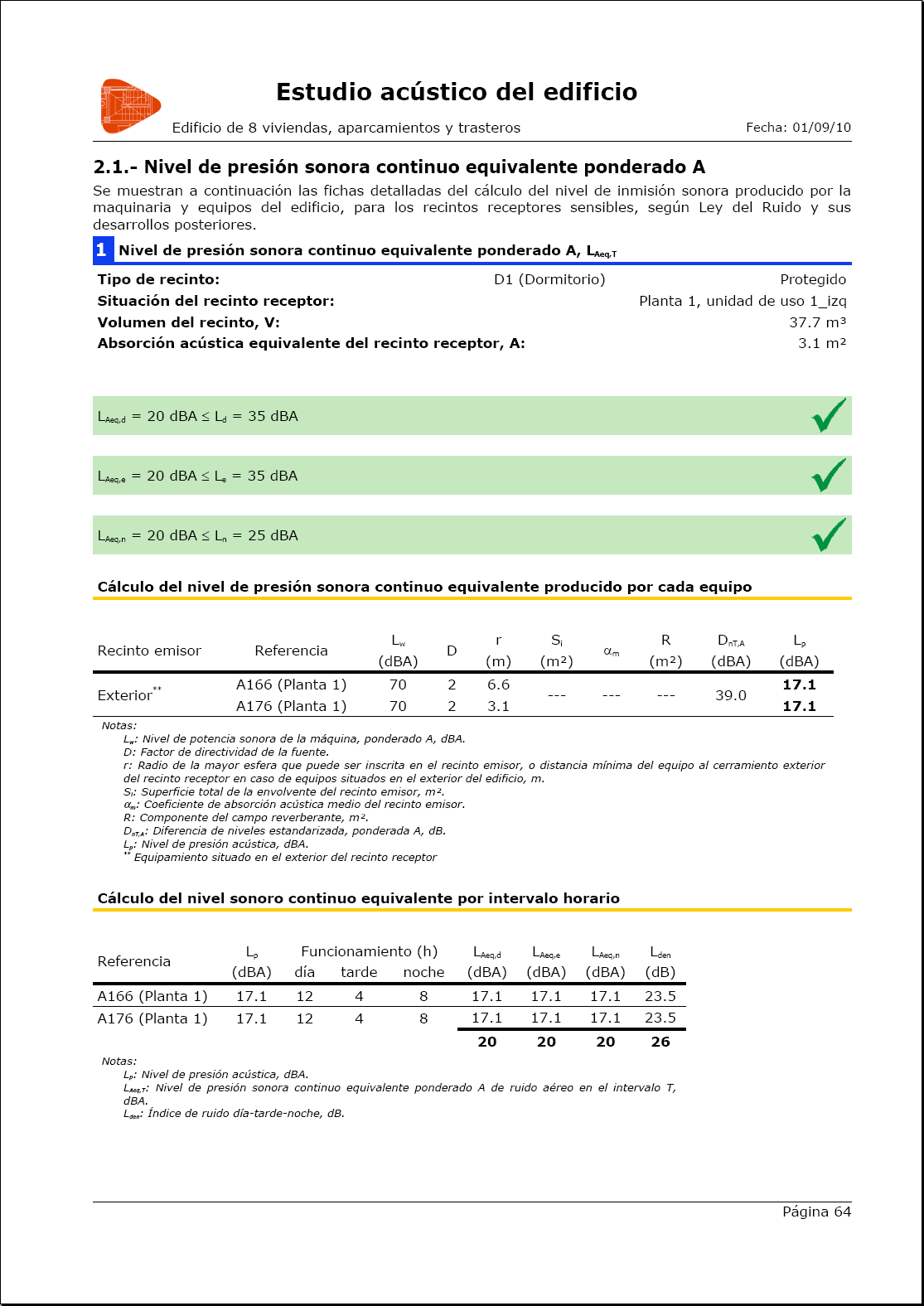

Las fichas de cálculo correspondientes a recintos sensibles del edificio para los que la normativa estatal impone límites de inmisión sonora se añaden automáticamente a un nuevo capítulo del estudio acústico del edificio que genera el programa. Además, están disponibles para impresión o exportación directa haciendo clic en los recintos receptores, de la misma manera que las fichas de cálculo de aislamiento acústico y nivel de ruido de impactos.

Además, los equipos productores de ruido introducidos en la solapa Climatización aparecen automáticamente en la solapa Aislamiento como equipos productores de ruido, y son incluidos automáticamente en el cálculo acústico.

Si la obra está calculada en climatización, los valores de potencia sonora de los equipos de climatización son exactos (dados por los fabricantes de los equipos). Si no se ha calculado la instalación de climatización, Aislamiento asigna por defecto estos valores para cada tipo de equipo y, por tanto, no tienen porqué coincidir con los que tendrán los equipos de climatización que se dimensionen con posterioridad. En este caso, el programa Aislamiento, tras calcular, muestra las fichas de cálculo, aunque genera un aviso en cada equipo de climatización que indica que los cálculos realizados se basan en niveles de potencia sonora que no son exactos. Si se calcula la instalación de climatización y después la de aislamiento acústico, se procesan adecuadamente estos equipos.

A lo largo de las actualizaciones previstas en la versión 2011, se irán incluyendo más equipos productores de ruido, provenientes de la solapa Climatización y del resto de instalaciones del programa.

También, en una próxima actualización, se incorporará al programa el cálculo automático de la inmisión sonora producida por los conductos de climatización, procesando la transmisión del sonido desde los equipos productores de ruido hasta los recintos receptores, a través de conductos y rejillas introducidas en la instalación de climatización.

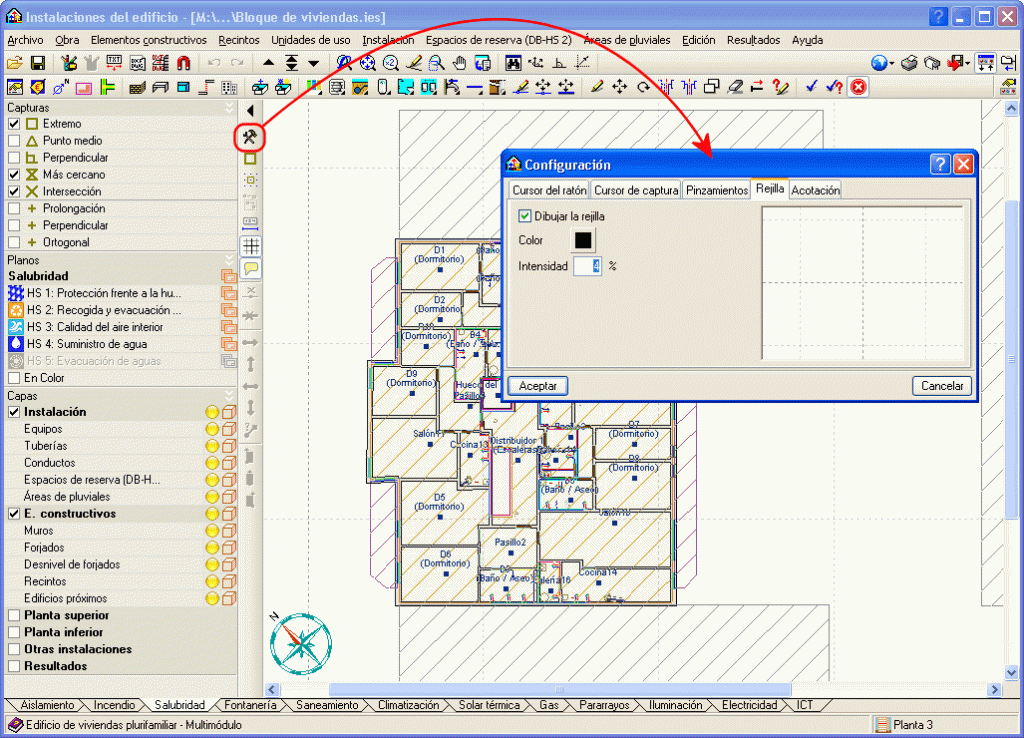

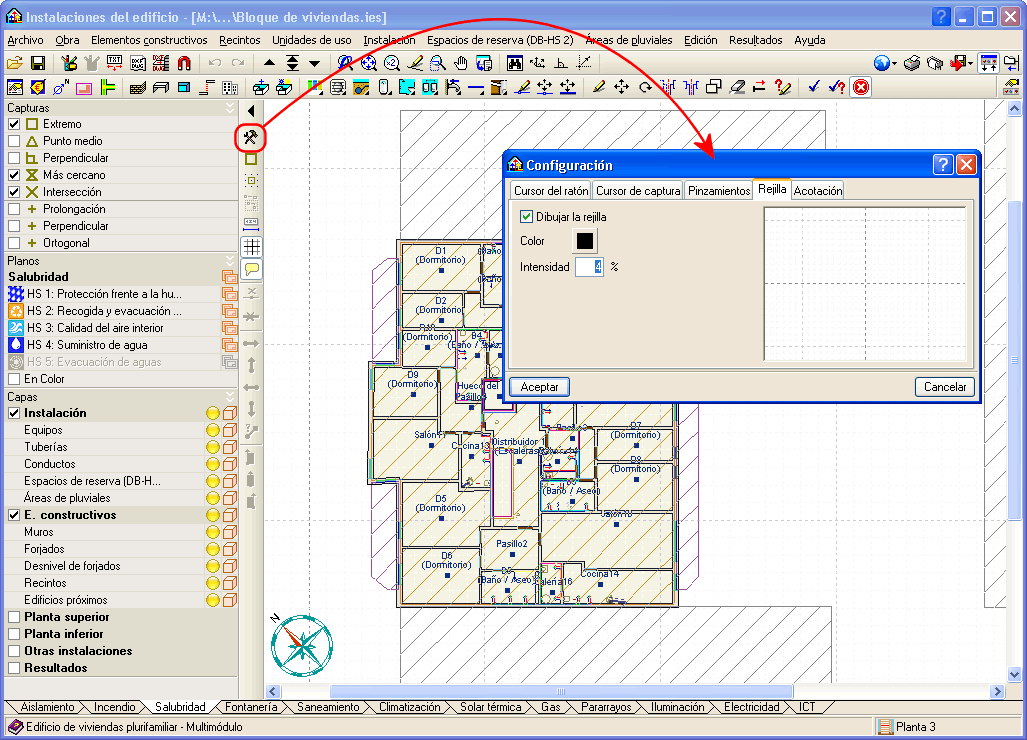

En el diálogo Configuración (botón Configuración  , situado en la barra vertical de iconos de la izquierda de la pantalla) se ha implementado la solapa Rejilla. Si se selecciona, es posible configurar el dibujo en pantalla de una rejilla, lo que facilita al proyectista la introducción de elementos constructivos sin plantillas.


En el apartado sección capas del menú ubicado a la izquierda de la pantalla se ha implementado la opción Resultados. La selección de esta opción impide perder las dimensiones de los equipos que han sido calculadas por el programa mientras se cambia de ubicación (por ejemplo el RITI o el RITS en la instalación de telecomunicaciones). De esta forma, el proyectista puede mover aparatos y revisar si el tamaño de los mismos es adecuado, antes de volver a calcular la instalación.

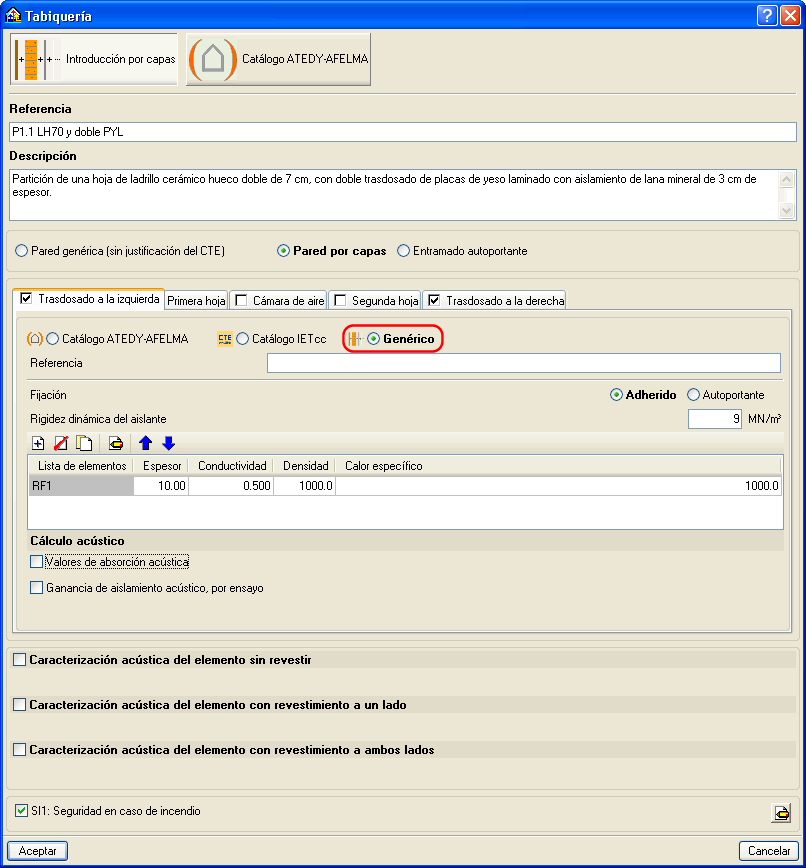

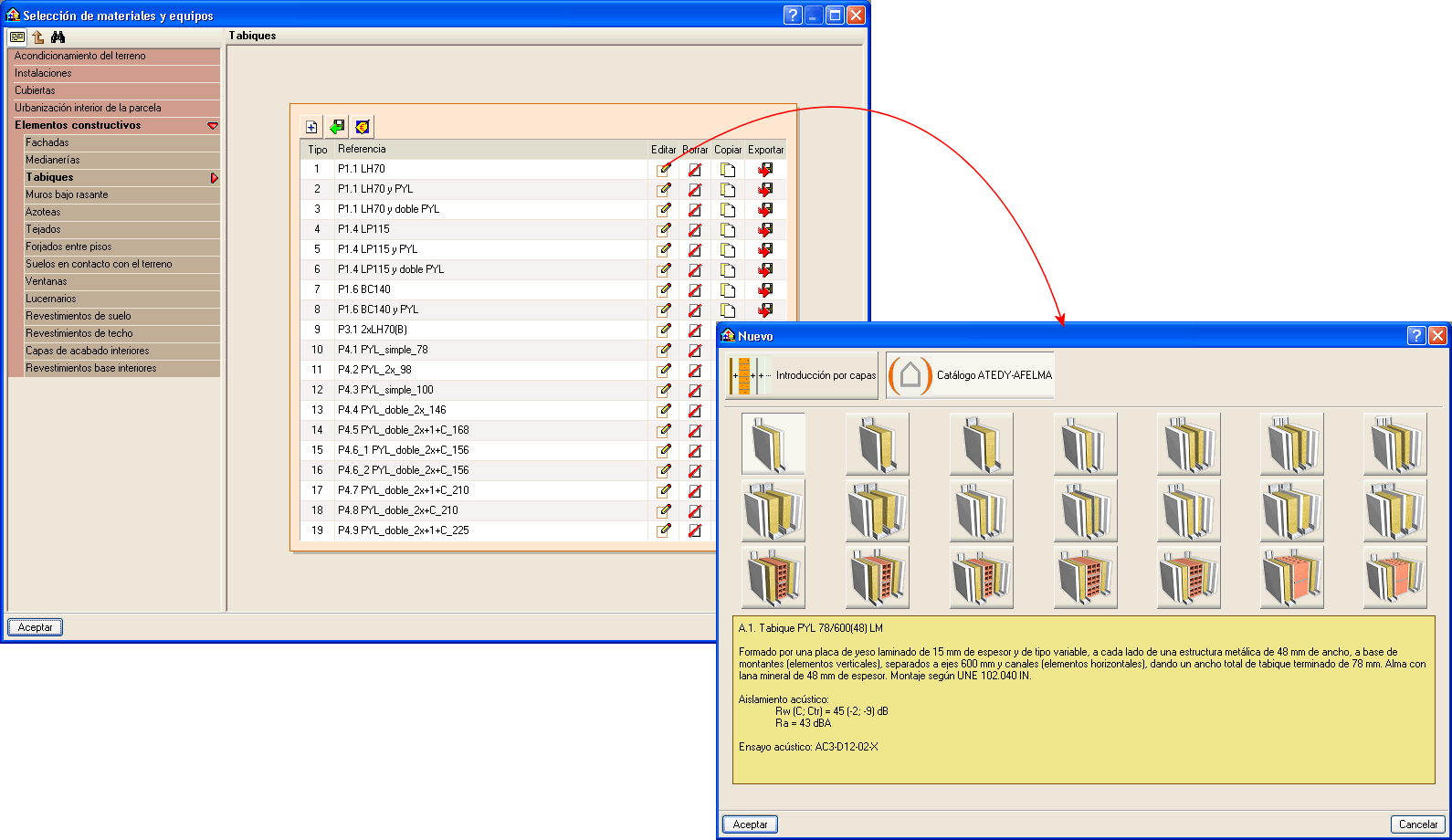

Además de los trasdosados del catálogo ATEDY – AFELMA y los trasdosados del catálogo de elementos constructivos del CTE, ahora es posible definir trasdosados genéricos por capas, cuyas ganancias acústicas se calculan conforme a la metodología de cálculo definida en el Anexo D de la norma europea de referencia en el cálculo acústico EN 12354-1.

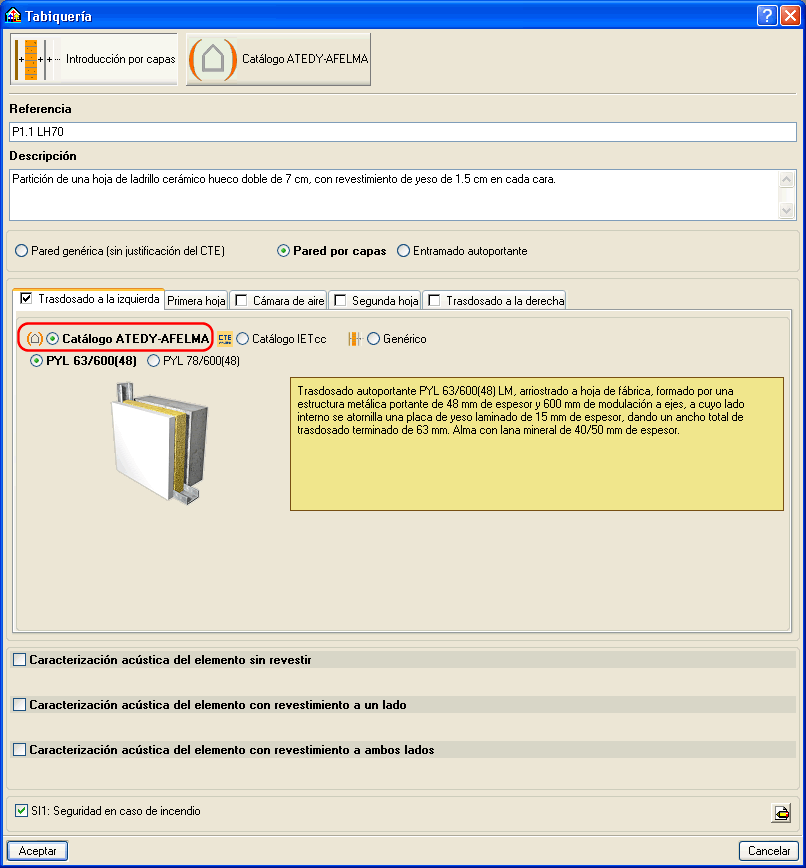

Así, definiendo el trasdosado genérico como adherido a la hoja de fábrica o autoportante (arriostrado o no), y proporcionando los datos necesarios (rigidez dinámica del aislante en caso de trasdosados adheridos y separación a la hoja principal en el caso de autoportantes), el programa estima la ganancia acústica producida por el trasdosado en el elemento vertical, cuando no se poseen ensayos que caractericen la solución constructiva. Si se tiene dicha información, también es posible forzar el valor de la ganancia a ruido aéreo con el proporcionado por un ensayo acústico en laboratorio acreditado.

CYPE Ingenieros y ATEDY-AFELMA (“Asociación Técnica y Empresarial del Yeso, Sección Placa de Yeso Laminado”, y “Asociación de Fabricantes de Lanas Minerales”, respectivamente), han llegado a un acuerdo para implementar las soluciones propuestas en el catálogo de elementos constructivos elaborado por estas asociaciones en el programa Instalaciones del edificio.

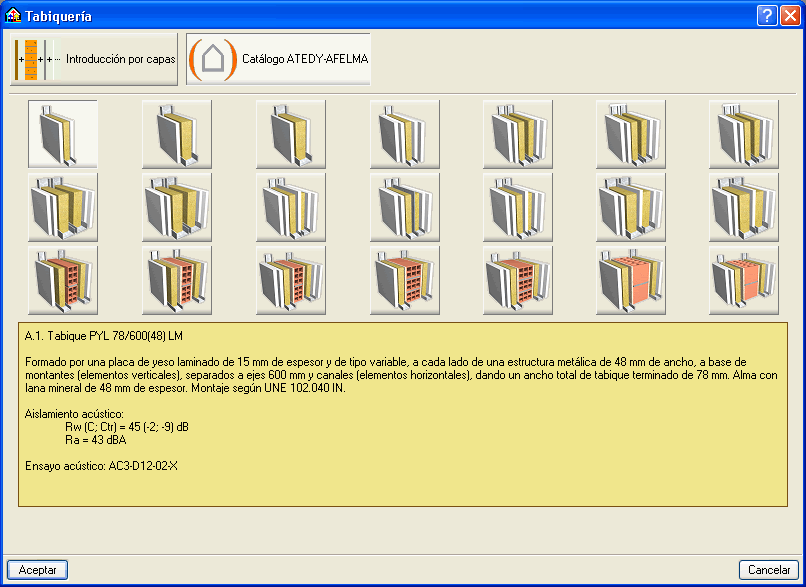

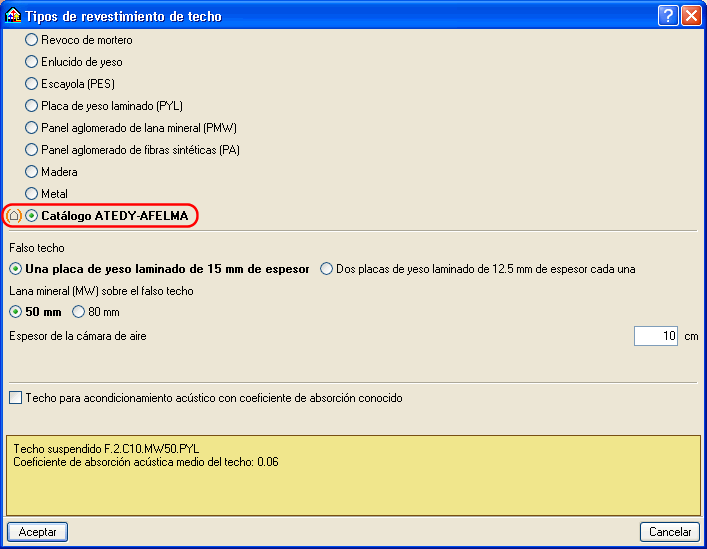

Dicho catálogo incluye soluciones para revestimientos de suelo, revestimientos de techo, trasdosados de elementos verticales y soluciones completas para tabiquerías y elementos de separación vertical, todas ellas basadas en soluciones fiables y versátiles que combinan la placa de yeso laminado y la lana mineral para cumplir sin problemas las nuevas exigencias acústicas y térmicas impuestas en el CTE.

La caracterización técnica, especialmente en el comportamiento acústico de las soluciones implementadas, se sustenta en ensayos de laboratorios acreditados, así como en la solvencia de los comités técnicos de las asociaciones ATEDY y AFELMA. Así, aun cuando los parámetros técnicos que definen cada solución se refieran a sistemas genéricos de entramado autoportante (pudiendo mejorarse en caso de utilizar elementos comerciales de mejores características), dichos valores son sensiblemente mejores que los proporcionados por el catálogo general de elementos constructivos del CTE (elaborado por el Instituto Eduardo Torroja) y perfectamente fiables para la prescripción técnica en fase de proyecto.

Con la inclusión en el programa de este catálogo, el proyectista dispone de un buen conjunto de soluciones constructivas basadas en sistemas de placa de yeso laminado y lana mineral, accesible rápidamente desde el programa, y adecuadamente caracterizados para los cálculos de aislamiento acústico, térmico y de resistencia al fuego.

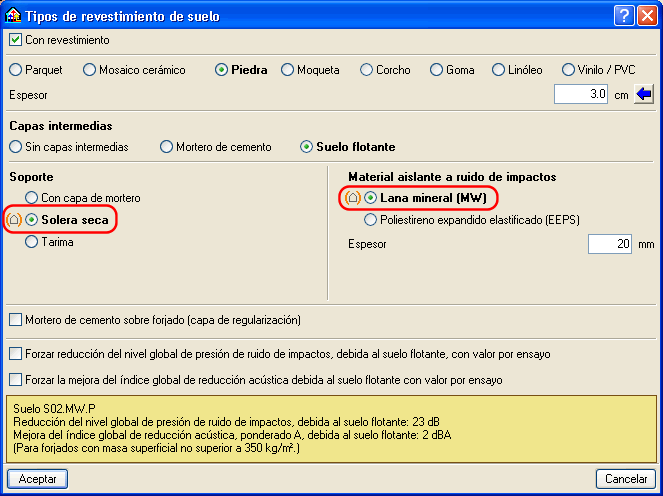

A partir de la versión 2011, es posible generar soluciones constructivas de los siguientes elementos constructivos accediendo directamente a las unidades de obra del Generador de precios de la construcción de CYPE Ingenieros:

  • Fachadas
  • Medianerías
  • Tabiquerías
  • Muros de sótano
  • Revestimientos base a aplicar a elementos verticales
  • Revestimientos de techo
  • Acabados superficiales

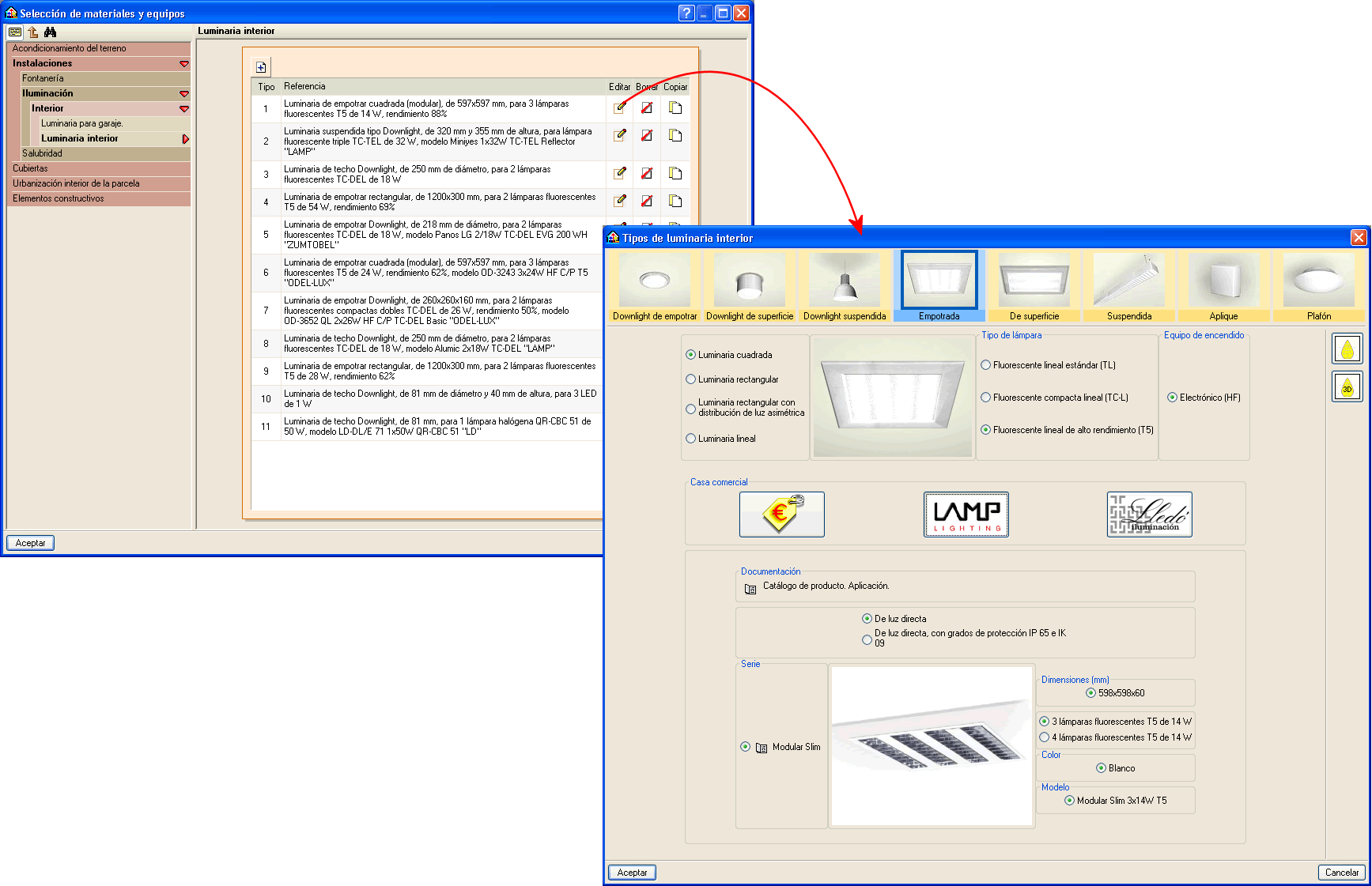

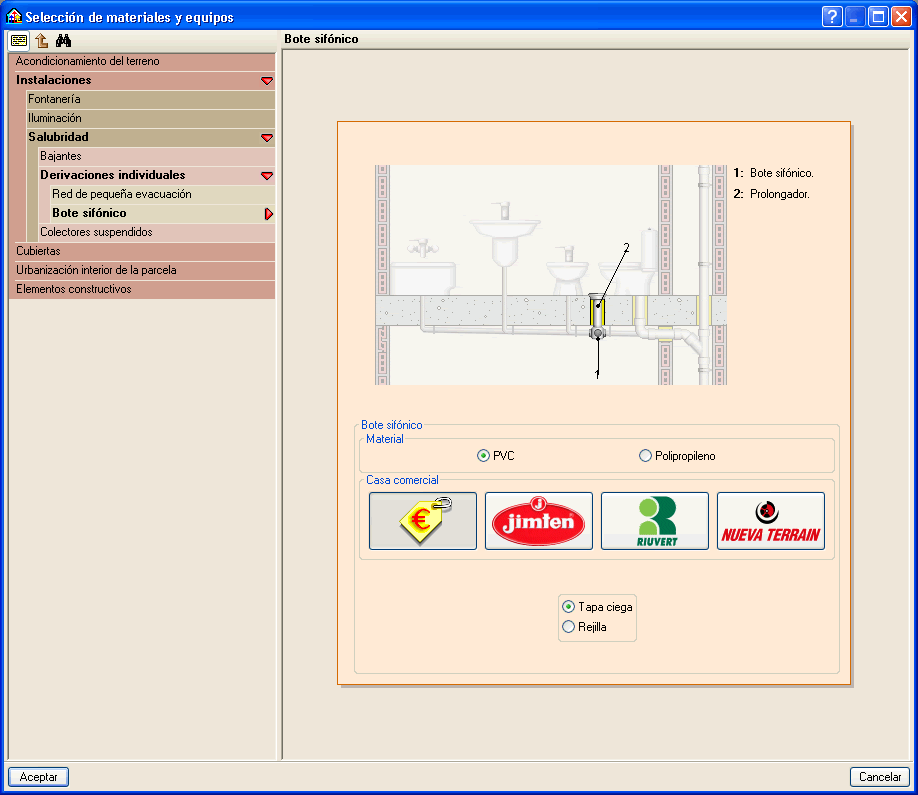

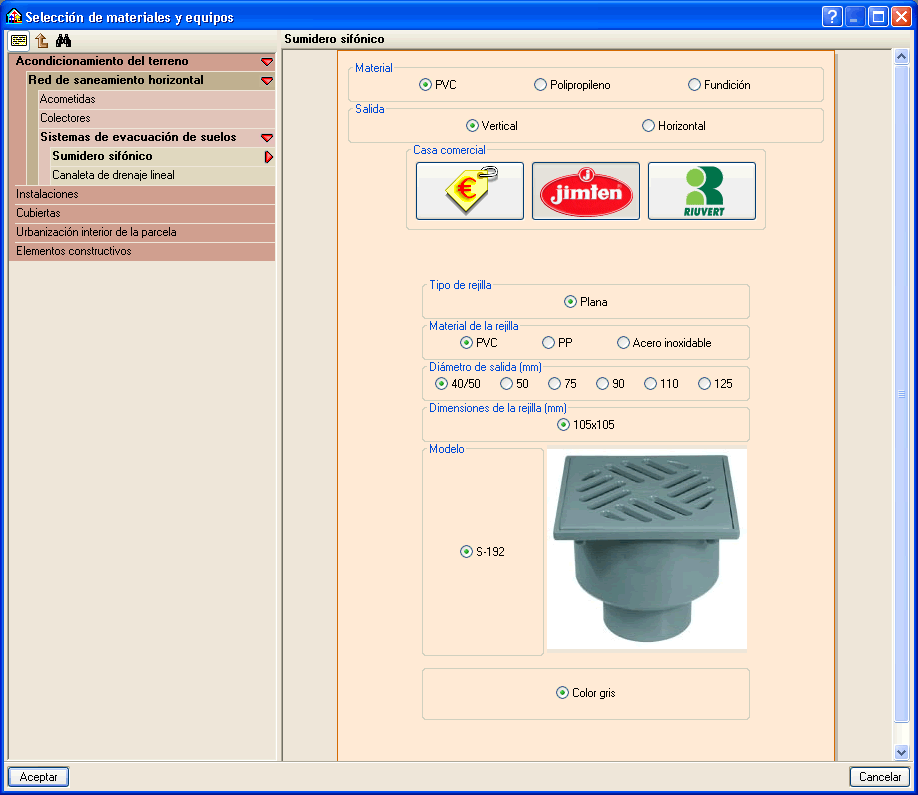

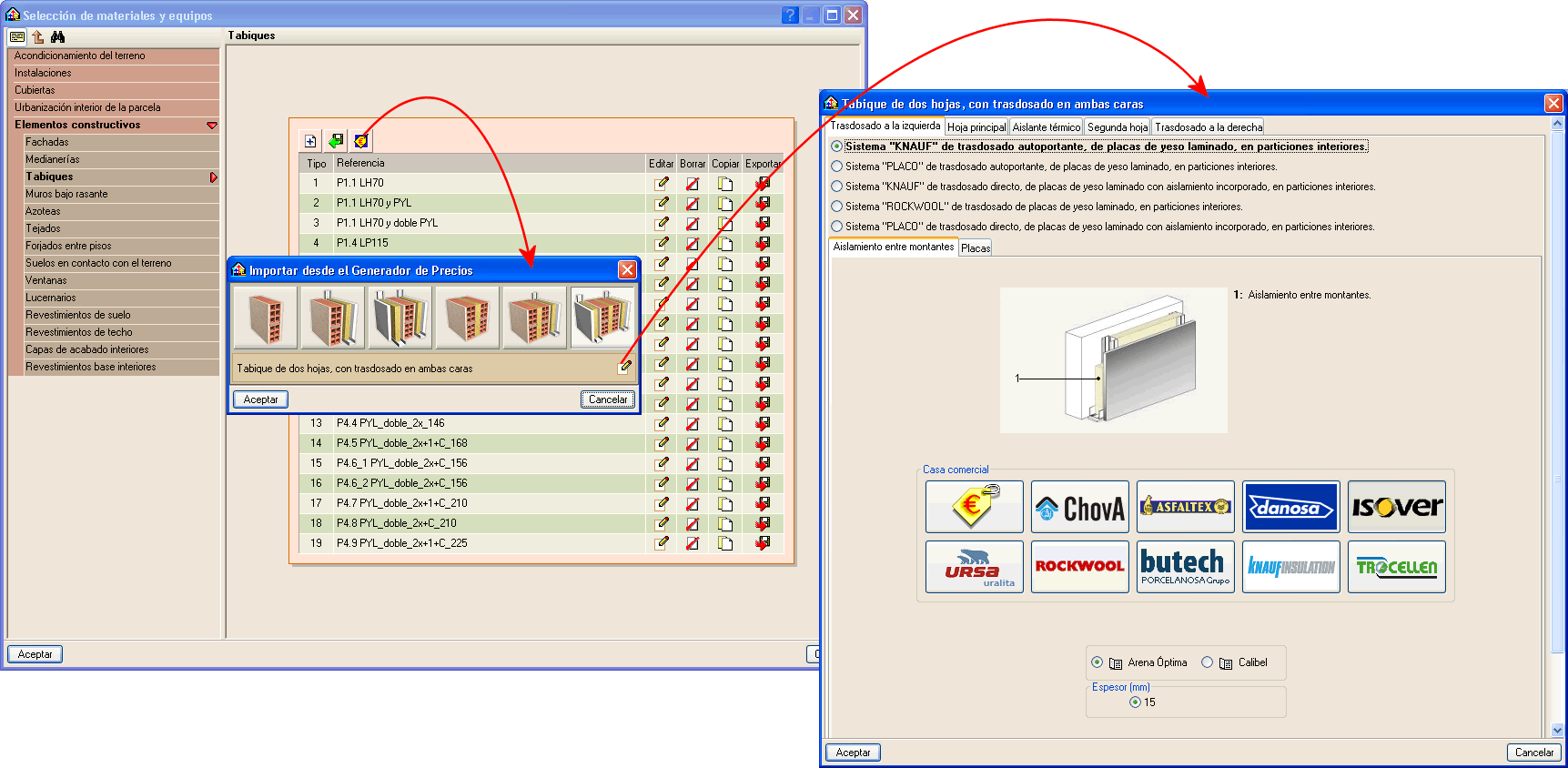

Así, en la edición de tipos utilizados para estos elementos constructivos, aparece un botón con el símbolo del Generador de precios, mediante el cual se accede a ventanas donde se elige la tipología específica a configurar y, mediante una organización por pestañas, se configura cada una de las capas que componen el elemento constructivo que se va a importar al programa de cálculo, seleccionando directamente las partidas específicas de la base de datos.

Aceptando la ventana de selección, el programa genera automáticamente el modelo de cálculo de la solución constructiva con las propiedades específicas de cada material y los datos asociados a la solución completa, como la protección frente a la humedad, la caracterización térmica y acústica y la resistencia al fuego.

Mediante este proceso de generación automática de soluciones se consigue disponer de un verdadero catálogo de elementos constructivos, basado en elementos reales procedentes de los fabricantes.

Esta nueva manera de generar soluciones constructivas es análoga a la selección de materiales y equipos que se realiza en el programa para poder resolver las distintas instalaciones que se calculan mediante equipos reales, procedentes del Generador de precios.

Con los materiales y equipos, el programa no sólo calcula las instalaciones con las propiedades reales sino que también obtiene la medición y el presupuesto; sin embargo, esto no es posible todavía con los elementos constructivos. Esta funcionalidad se incorporará en una futura actualización del programa; de igual manera se incorporarán nuevas tipologías en elementos constructivos verticales, incluyéndose también los elementos constructivos horizontales (suelos, forjados, cubiertas y revestimientos de suelo y techo) y las ventanas, puertas y lucernarios.

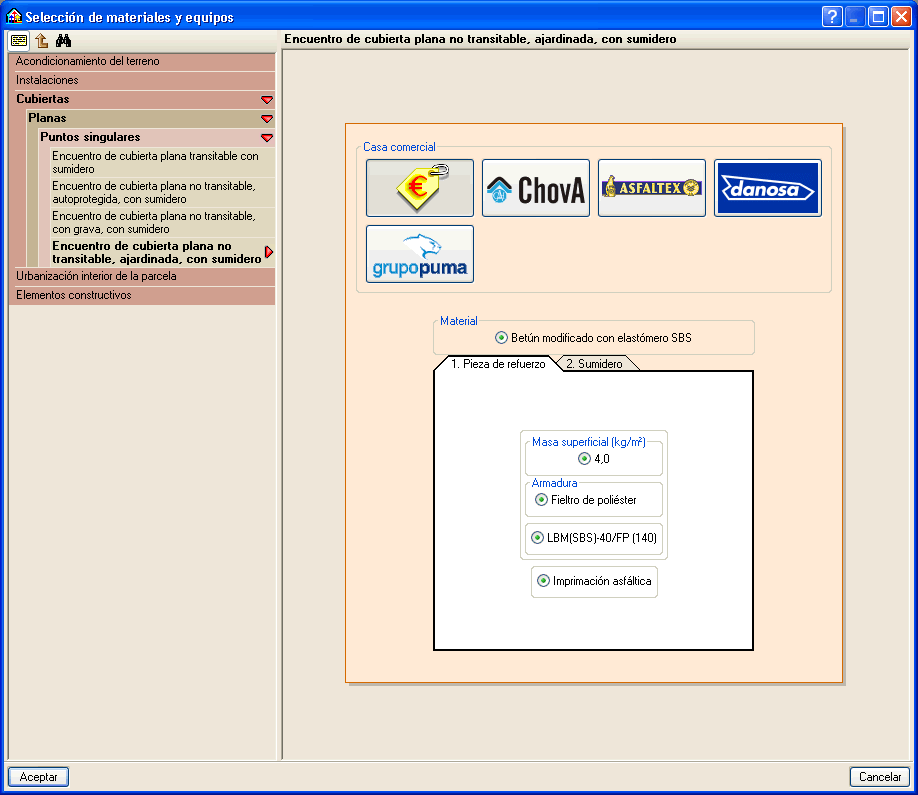

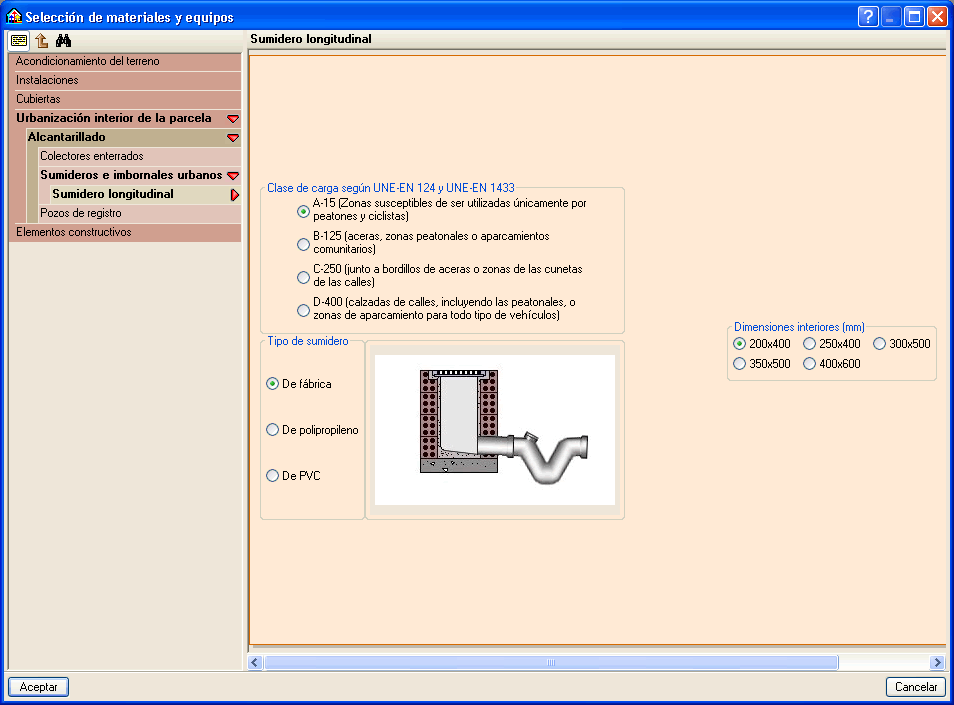

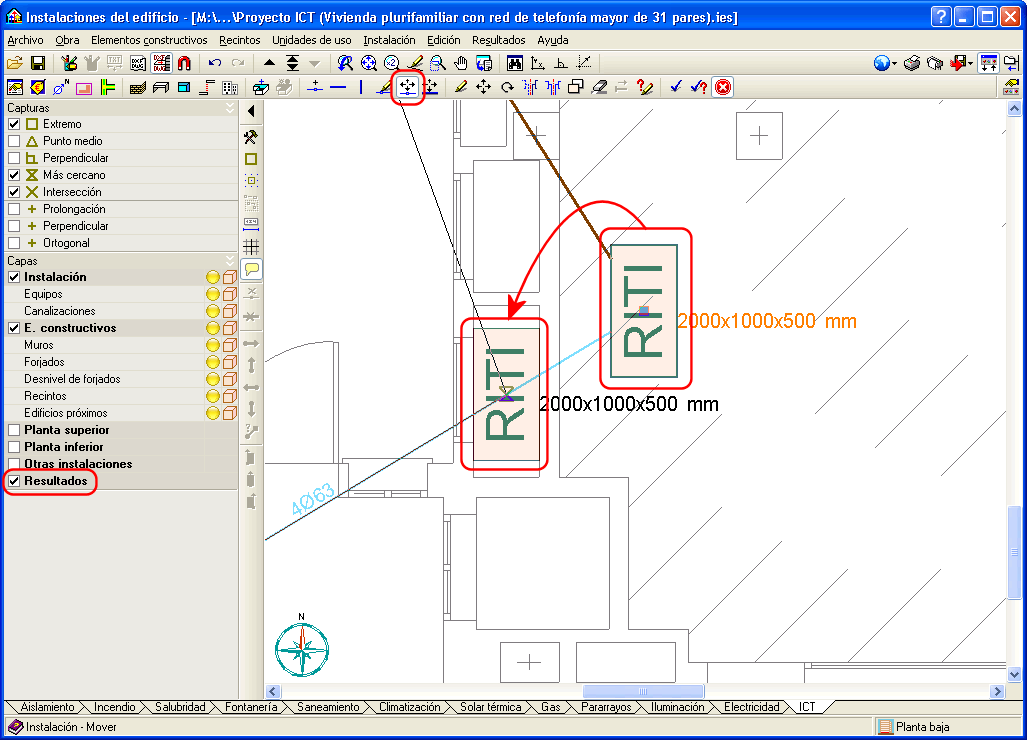

Se ha unificado el modo de gestionar los elementos constructivos, equipos y componentes de las instalaciones que se dimensionan en el programa. Para ello, se ha implementado la opción Selección de materiales y equipos del menú Obra. El empleo de esta opción, desde cualquier instalación o solapa del programa, abre un diálogo que permite editar los elementos constructivos que se pueden emplear en el edificio objeto del proyecto actual. Los equipos y el resto de elementos de las instalaciones que se van a calcular también se editan en este diálogo, pero sólo aparecen aquéllos que se introducen y dimensionan en la instalación (solapa) desde donde se selecciona la opción Selección de materiales y equipos.

La centralización de la gestión de elementos constructivos, equipos y otros componentes de la obra hace aún más fácil su introducción y modificación.
