  • Información del aislamiento acústico y resistencia al fuego de los huecos de la envolvente térmica
     En las tablas de los parámetros técnicos de ventanas, puertas y lucernarios empleados en el edificio, se añade ahora una columna con la información del aislamiento acústico de estos huecos. Dicho aislamiento se expresa conforme a la normativa vigente, CTE DB HR y UNE EN ISO 717-1, dando el índice global de reducción acústica y los coeficientes de adaptación espectral: Rw (C; Ctr).

    En puertas resistentes al fuego, se expresa su resistencia al fuego en minutos, conforme a la nomenclatura de ensayos vigente, EI2 t-C5.
Saber más
  • 2009.1.k

Para edificios de uso terciario, se exportan a LIDER (desde Aislamiento) y a CALENER-VYP (desde Climatización) los siguientes valores calculados por el programa en la instalación de iluminación:

  • Potencia instalada de iluminación
  • Valor de eficiencia energética de la instalación del edificio objeto (VEEI)
  • VEEI límite según CTE-HE3

De este modo, se aporta mayor precisión al cálculo de la calificación energética del edificio realizado por CALENER.

Saber más
  • 2009.1.k
  • Exportación del edificio al formato IDF compatible con la versión 3.1 de EnergyPlus™
    En Aislamiento y Climatización de Instalaciones del edificio se ha actualizado la exportación a la versión 3.1 de EnergyPlus™, última versión disponible de este programa publicada el 13 de abril de 2009. De esta forma, el proyectista puede descargar la última versión en la web oficial de EnergyPlus™ y utilizarla para leer el fichero en formato IDF generado por los programas Aislamiento y Climatización de CYPE Ingenieros.
  • Generación del edificio objeto y de referencia
    Cuando Aislamiento y Climatización de CYPE Ingenieros exportan el edificio introducido a EnergyPlus™, generan en formato IDF el edificio objeto y el edificio de referencia, para que el proyectista pueda comparar con dicho programa la demanda de energía de ambos edificios. De esta forma, el usuario puede analizar su edificio e introducir los cambios necesarios para cumplir con la exigencia básica HE-1 Limitación de demanda energética del CTE, sin necesidad de calcular con el programa LIDER. Por tanto, sólo necesitará utilizar LIDER para justificar el cumplimiento del DB HE-1, sabiendo de antemano que su edificio cumple con dicho documento básico mediante la comparación con EnergyPlus™.
  • Generación de los ficheros climáticos
    Aislamiento y Climatización de Instalaciones del edificio, también exportan a EnergyPlus™ los datos climáticos correspondiente al emplazamiento de la obra. Estos datos han sido obtenidos a partir de los datos climáticos de LIDER. De este modo, EnergyPlus™ puede calcular la demanda de energía del edificio sin necesidad de que el usuario busque los datos climáticos de otras fuentes.
  • Visualizador de EnergyPlus™
    Se ha creado un visualizador para que el proyectista pueda consultar la geometría y las características del edificio objeto y del edificio de referencia. Se describe a continuación los parámetros que pueden consultarse desde el visualizador en ambos edificios:
  • Proyecto:
    • Localidad
    • Zona horaria
    • Latitud
    • Longitud
    • Altitud
    • Orientación
  • Edificio
    • Número de plantas
    • Número de recintos
  • Planta
    • Cota sobre la rasante
    • Altura
    • Número de recintos
  • Recinto
    • Planta
    • Tipo de uso
    • Clase de higrometría
    • Área
    • Altura
    • Volumen
    • Elemento constructivo
      • Cerramiento
        • Superficie
        • Materiales (espesor, conductividad, densidad, calor específico y resistencia térmica)
      • Hueco
        • Superficie
        • Cristal  y marco (transmitancia térmica y factor solar)
  • Sombras propias
  • Sombras externas (superficie)
Saber más
  • 2009.1.k
  • Adaptación a los cambios del CTE DB HS 3 Calidad del aire interior publicados en el BOE del Jueves 23 de abril de 2009 por el Ministerio de Vivienda.
  • Adaptación a los cambios del CTE DB HS 4 Suministro de agua publicados en el BOE del Jueves 23 de abril de 2009 por el Ministerio de Vivienda.
Saber más
  • 2009.1.k
  • Nueva solapa de Electricidad
    El objetivo de esta solapa es que el usuario pueda obtener el dimensionamiento de la instalación eléctrica en baja tensión de un edificio, elaborado de acuerdo a las Regras Técnicas das Instalações Eléctricas de Baixa Tensão (RTIEBT).
  • Nueva solapa de Telecomunicaciones
    El objetivo de esta solapa es que el usuario pueda obtener el proyecto de infraestructuras de telecomunicaciones en edificios, elaborado de acuerdo con las prescripciones y especificaciones técnicas establecidas en el Manual de Infra-estruturas de Telecomunicações em Edifícios (Manual ITED).
  • Exportación a EnergyPlus™
    Es posible exportar el edificio introducido al programa EnergyPlus™ desde la solapa Climatização
Saber más
  • 2009.1.j

Nuevos consumos para cuartos húmedos no pertenecientes a viviendas

  • Para cuartos húmedos que no pertenecen a viviendas se pueden definir nuevos consumos (son también válidos para oficinas y locales en edificios de viviendas plurifamiliares):
    • Hidromezclador electrónico
    • Hidromezclador temporizado
    • Hidromezclador termostático
    • Rociador de ducha antivandálico (hidromezclador)
    • Hidromezclador de uso médico (sólo para tipos de proyecto hospitalario)

Llaves de corte para edificios no destinados a viviendas

  • En edificios no destinados a viviendas es posible introducir más de una llave de corte dentro de la propiedad. Estas llaves se ubican en la instalación interior, entre la llave de abonado y las llaves de local húmedo.

    Esta novedad permite sectorizar zonas de un edificio no destinado a viviendas. Por ejemplo, en hoteles se puede colocar una llave de corte para cada planta.
Saber más
  • 2009.1.j

Nuevos tipos de edificios

Se pueden resolver nuevas tipologías de edificios para las exigencias básicas de salubridad (HS) que contempla el programa Salubridad de Instalaciones del Edificio:

  • Protección frente a la humedad DB HS 1
    Es posible resolver todos los tipos de edificio excepto el Industrial.
  • Recogida y evacuación de residuos DB HS 2
    No se ha implementado ninguna nueva tipología de edificios para esta exigencia básica del CTE ya que su ámbito de aplicación está restringido a edificios de viviendas.
  • Ventilación (Calidad del aire interior DB HS 3)
    Es posible resolver los aparcamientos de todos los tipos de edificios. El resto del edificio, a excepción de edificios de viviendas, queda fuera del ámbito de aplicación del DB HS 3.
  • Suministro de agua DB HS4
    Es posible resolver todos los tipos de edificio excepto el Industrial ya que necesita un estudio específico de criterios de simultaneidad en caudales.
Saber más
  • 2009.1.j

Exención del cálculo de condensaciones intersticiales

  • Según el punto 3.2.3.2, apartado 4, de CTE DB HE 1, los cerramientos que disponen de barrera contra el paso de vapor de agua, colocada convenientemente en la parte caliente del cerramiento (en la parte interior respecto al aislante térmico), están exentos de la comprobación de condensaciones intersticiales.

    En el programa, ahora se buscan estas barreras y se analiza su posición, así como la del aislante térmico, de haberlo. Basándose en este análisis, si la posición de la barrera es incorrecta, y dependiendo de si el cálculo de condensaciones intersticiales cumple o no, se emite un aviso o error, respectivamente, indicando cuál es el problema y cómo resolverlo. Si la posición es correcta, se exime del cálculo al elemento constructivo y se especifica en la ficha justificativa del DB HE 1.

Generación de referencias automáticas para suelos y techos

  • De la misma manera que se completan las descripciones introducidas por el usuario para los elementos constructivos horizontales (suelos, forjados entre pisos y cubiertas), ahora también se completan las referencias cortas, tanto en la ficha justificativa del DB HE 1 como en el listado de elementos constructivos.

    De esta forma, se eliminan totalmente las referencias repetidas, que hasta ahora podían generarse en estos listados cuando un elemento horizontal se asociaba a diferentes configuraciones de capas en el suelo y/o techo de los recintos.

    Ahora se generan referencias únicas para cada combinación de capas, que aparecen en los listados de elementos constructivos y en las fichas justificativas del DB HE 1 y del DB HR (aquí ya aparecían, al distinguirse las partes correspondientes a los revestimientos y al elemento base para cada elemento constructivo), así como en la información leída por el programa Memoria del proyecto según el CTE.

    De esta manera se mantiene la coherencia en nombres a lo largo de toda la memoria del proyecto, para todos los elementos constructivos.
Saber más
  • 2009.1.j

EnergyPlus™ es un programa de simulación térmica y energética de edificios desarrollado por DOE (Department of Energy, Estados Unidos) con el que se pueden realizar estudios de demanda y consumo energético.

El programa Instalaciones del edificio de CYPE Ingenieros dispone del nuevo módulo Exportación a EnergyPlus™, con el que es posible exportar el edificio introducido a EnergyPlus™ desde las solapas Aislamiento y Climatización.

La exportación a EnergyPlus™ es un complemento para el estudio térmico y energético de un edificio. Aislamiento y Climatización de Instalaciones del edificio también exporta a los programa LIDER y CALENER del CTE.

En Exportación a EnergyPlus™ puede obtener más información.

Saber más
  • 2009.1.j

En el cuadro que aparece al pasar el ratón sobre el nombre de los recintos, después de calcular la obra, aparece información relativa a los volúmenes y alturas del recinto, referidas a:

  • Las medidas entre forjados (altura libre entre forjados, es decir, la altura entre plantas menos el canto del forjado superior).
  • Las medidas desde el suelo del recinto (que introduce capas de revestimiento sobre el forjado), hasta el techo del mismo (que también puede añadir capas inferiores al forjado superior).
  • Las medidas desde el suelo del recinto hasta el falso techo, de existir, dando el volumen neto y la altura libre real del recinto con todos los revestimientos, para obra acabada.

Las capas adicionales de suelo y techo de los recintos se representan también en la vista 3D.

Saber más
  • 2009.1.j

Se ha implementado en el programa de Instalaciones del edificio de Portugal, la Certificación energética de edificios existentes en el ámbito del RCCTE, de obligado cumplimento desde el 1 de enero de 2009.

Saber más
  • 2009.1.i

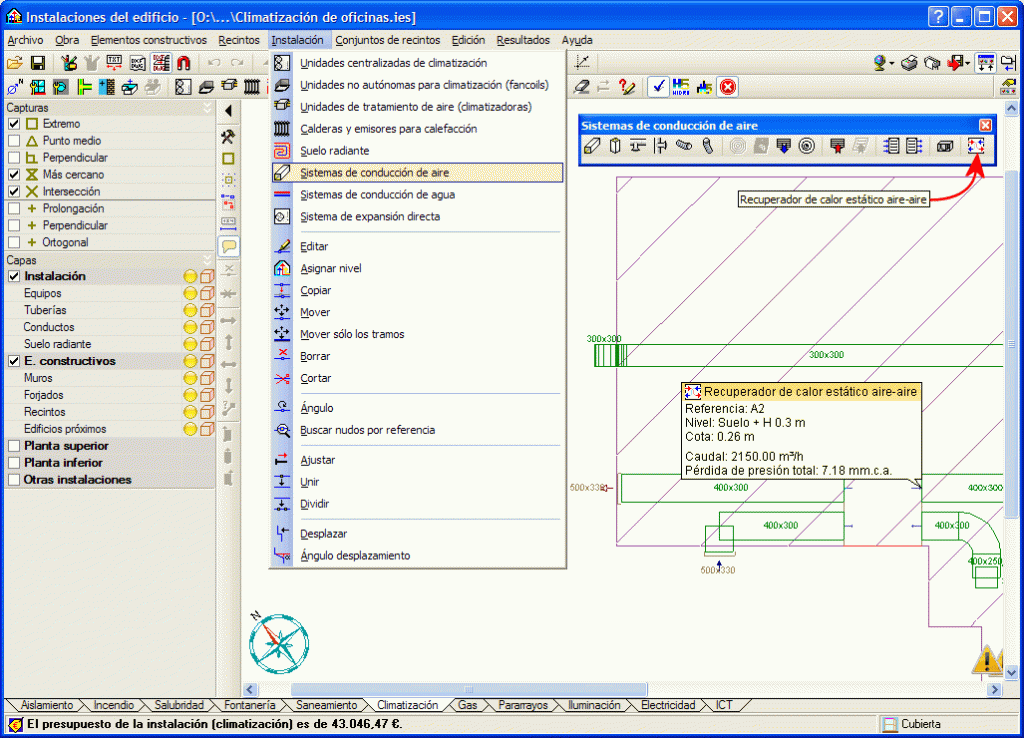

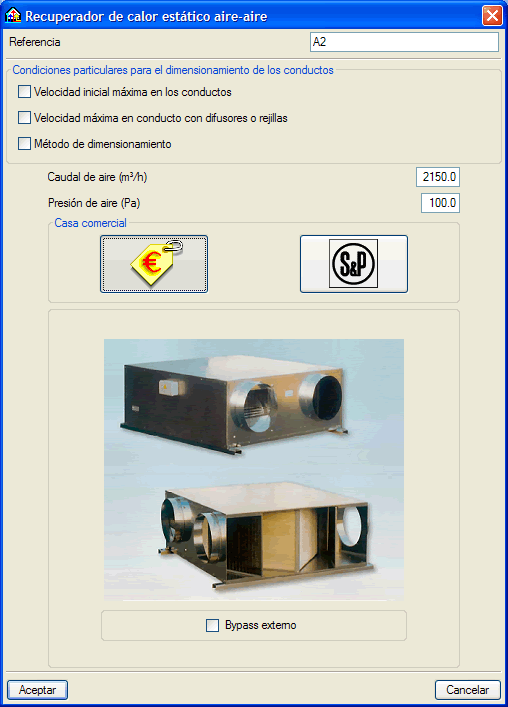

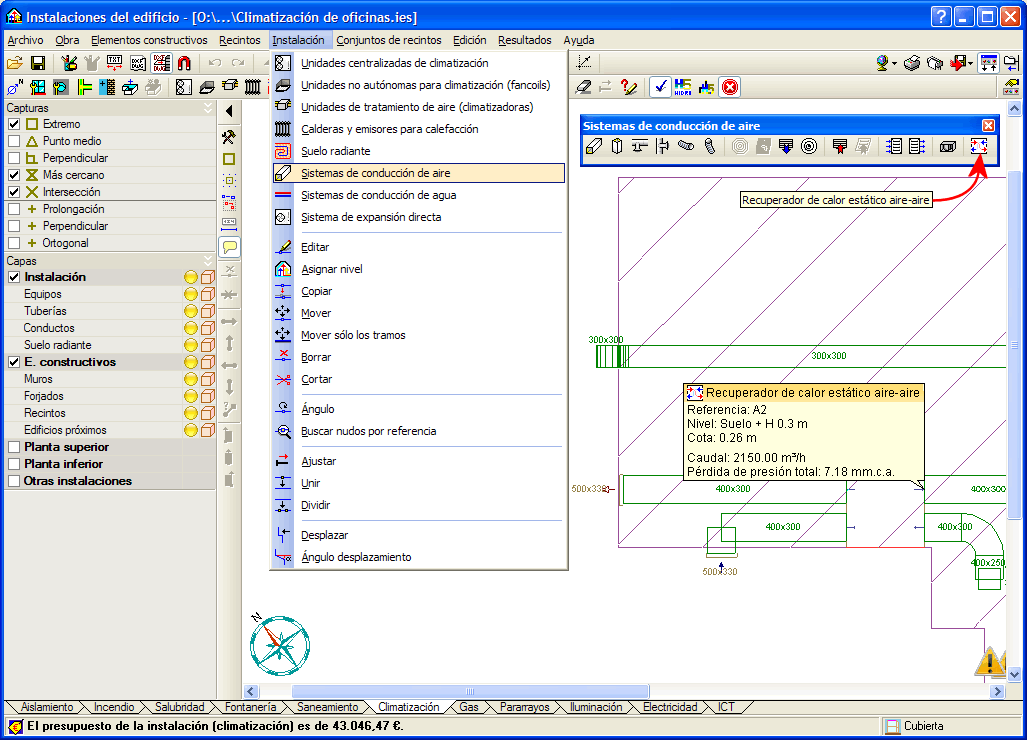

Recuperadores de calor

  • Se han implementado los recuperadores de calor para su uso en cualquier instalación de climatización. De este modo, el proyectista puede añadir este aparato para aprovechar la energía del caudal de extracción e intercambiarla con el caudal procedente de la renovación de aire. Por tanto, los recuperadores de calor podrán conectarse mediante conductos a climatizadoras, fancoils y splits con distribución por conductos. También se pueden conectar directamente con rejillas y difusores de impulsión. Este sistema es compatible con instalaciones de calefacción por emisores y con el sistema de suelo radiante y refrescante.

Parámetros de diseño de los circuitos de suelo radiante y refrescante

  • Se amplía la configuración de los parámetros necesarios para el diseño de los circuitos de suelo radiante. Ahora, el proyectista puede modificar el diseño de cada uno de los circuitos indicando:
    • La separación entre tuberías
    • El trazado de la instalación (espiral o doble serpentín)
    • El salto térmico de circuitos (tanto para refrigeración como para calefacción)

Compatibilidad entre sistemas con bomba de calor y grupos térmicos o calderas

  • El programa permite combinar el sistema de bomba de calor o enfriadora con grupos térmicos o calderas para alimentar a fancoils y climatizadoras.

Otras novedades

  • Incompatibilidad de recintos con categoría de aire de extracción diferente
    El programa emite un mensaje de error si existen recintos que tengan categoría de aire de extracción diferente y compartan conductos.
  • Conductos de chapa galvanizada con o sin aislamiento
    Los conductos de chapa galvanizada pueden diseñarse con o sin aislamiento. De este modo, el proyectista puede seleccionar tipologías diferentes en el caso de conductos de impulsión, retorno y extracción.
Saber más
