CYPECAD MEP

Se ha implementado en el programa de Instalaciones del edificio de Portugal, la Certificación energética de edificios existentes en el ámbito del RCCTE, de obligado cumplimento desde el 1 de enero de 2009.

Saber más
  • 2009.1.i

Recuperadores de calor

  • Se han implementado los recuperadores de calor para su uso en cualquier instalación de climatización. De este modo, el proyectista puede añadir este aparato para aprovechar la energía del caudal de extracción e intercambiarla con el caudal procedente de la renovación de aire. Por tanto, los recuperadores de calor podrán conectarse mediante conductos a climatizadoras, fancoils y splits con distribución por conductos. También se pueden conectar directamente con rejillas y difusores de impulsión. Este sistema es compatible con instalaciones de calefacción por emisores y con el sistema de suelo radiante y refrescante.

Parámetros de diseño de los circuitos de suelo radiante y refrescante

  • Se amplía la configuración de los parámetros necesarios para el diseño de los circuitos de suelo radiante. Ahora, el proyectista puede modificar el diseño de cada uno de los circuitos indicando:
    • La separación entre tuberías
    • El trazado de la instalación (espiral o doble serpentín)
    • El salto térmico de circuitos (tanto para refrigeración como para calefacción)

Compatibilidad entre sistemas con bomba de calor y grupos térmicos o calderas

  • El programa permite combinar el sistema de bomba de calor o enfriadora con grupos térmicos o calderas para alimentar a fancoils y climatizadoras.

Otras novedades

  • Incompatibilidad de recintos con categoría de aire de extracción diferente
    El programa emite un mensaje de error si existen recintos que tengan categoría de aire de extracción diferente y compartan conductos.
  • Conductos de chapa galvanizada con o sin aislamiento
    Los conductos de chapa galvanizada pueden diseñarse con o sin aislamiento. De este modo, el proyectista puede seleccionar tipologías diferentes en el caso de conductos de impulsión, retorno y extracción.
Saber más
  • 2009.1.i

Centralización de contadores para edificios de viviendas adosadas

  • Para edificios de viviendas adosadas, es posible introducir varias acometidas con sus correspondientes centralizaciones de contadores y combinar este sistema con acometidas individuales con sus respectivas preinstalaciones de contadores individuales para otras viviendas de la misma obra.

Acometida individual para edificios de locales y oficinas

  • Es posible definir varias acometidas con sus respectivas preinstalaciones de contadores individuales para las oficinas y locales del edificio y combinar este sistema con acometidas y sus correspondientes centralizaciones de contadores.

Otras novedades

  • Medición diferenciada de las tuberías de agua fría, agua caliente sanitaria y retorno en la instalación interior y de sus aislamientos
    Cuando se exporta a Arquímedes el presupuesto de la instalación de suministro de agua, la tabla de medición que hace referencia a las tuberías de la instalación interior muestra por separado las correspondientes a agua fría, agua caliente sanitaria y retorno. Sucede lo mismo con los aislamientos de estas tuberías.
  • Sobredimensionamiento de termos y acumuladores
    El usuario puede editar los termos y los acumuladores de agua después del cálculo para introducir otros que queden sobredimensionados con respecto a los obtenidos por el cálculo.
  • Tabla con los equipos de producción de A.C.S.
    En el Proyecto de instalación de suministro de agua generado por el programa, se ha implementado el apartado 2.2.5.2 Producción de A.C.S. que contiene una tabla donde figuran las descripciones y los caudales de los equipos de producción de A.C.S.
Saber más
  • 2009.1.i
  • Cálculo preventivo del Dn,e,A mínimo para aireadores colocados en fachada
    En los recintos protegidos calculados a ruido exterior, el programa obtiene el Dn,e,A (diferencias de niveles normalizadas, ponderadas A, de elementos de construcción pequeños) mínimo para los aireadores que puedan ser colocados en fachada.

    Partiendo del valor calculado para D2m,nT,A/Atr (diferencia de niveles estandarizada, ponderada A en fachadas y en cubiertas dependiendo del ruido exterior predominante) y del valor exigido para el recinto, el programa deduce los valores de aislamiento acústico que como mínimo deben tener los aireadores (uno, dos o tres aireadores integrados en la carpintería exterior o en los muros) para seguir cumpliendo el valor de aislamiento exigido a ruido aéreo exterior.

    El programa muestra en pantalla el Dn,e,A calculado para uno, dos o tres aireadores en la información del recinto (aparece cuando se posiciona el cursor sobre el nombre del recinto cuando la obra está calculada) justo debajo del valor de aislamiento a ruido aéreo exterior calculado.
  • Mejora en el cálculo de uniones entre elementos constructivos apoyados en bandas elásticas
    Ha mejorado el cálculo automático de las uniones entre elementos constructivos apoyados en bandas elásticas pues se tienen en cuenta algunas combinaciones no contempladas en el Anejo D del CTE DB HR. Por tanto, en muchos casos se hace una interpretación más correcta de las uniones y se reduce el número de advertencias generadas en las aristas procesadas, en los cálculos de los índices de reducción vibracional
  • Recintos de garaje en viviendas unifamiliares y adosadas
    Los recintos de garaje de viviendas unifamiliares no se consideran recintos de actividad, por lo que el único requerimiento que impone el DB HR en este tipo de viviendas es el de aislamiento a ruido aéreo procedente del exterior para los recintos protegidos.

    Los recintos de garaje de viviendas adosadas que pertenezcan a la misma unidad de ocupación (vivienda), tampoco se consideran como recintos de actividad, por lo que se excluyen como recintos emisores.
Saber más
  • 2009.1.i

Se ha implementado el cálculo simultáneo de todas las instalaciones (menú Resultados > Cálculo de todas las instalaciones). De este modo, cuando el proyectista cambia un dato que afecta a varias instalaciones (emplazamiento, elemento constructivo, etc.) no necesita esperar a que concluya el cálculo de una de ellas para iniciar manualmente el cálculo de la siguiente. La opción Cálculo de todas las instalaciones, calculará todas las instalaciones de la obra. Cuando finalice el cálculo aparecerá un diálogo que indica:

  • Las instalaciones que se han calculado correctamente
  • Las que no se han calculado por no tener ningún elemento introducido
  • Las que tienen algún error que impide su cálculo
Saber más
  • 2009.1.i

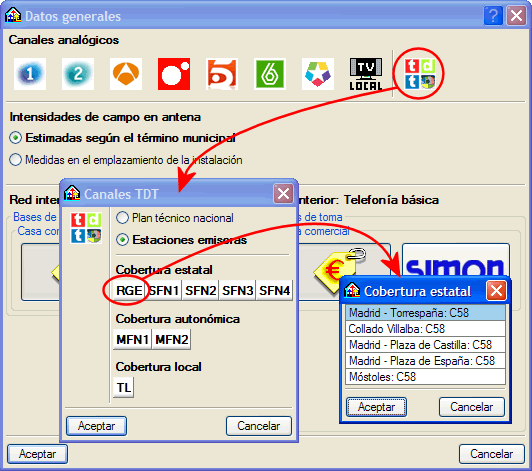

Centros de emisión de las señales de TDT

En el diálogo Datos generales, el usuario puede seleccionar los centros de emisión de los que se van a recibir las señales de TDT (menú Obra > Datos generales > botón TDT) entre aquellos existentes en el término municipal seleccionado (menú Obra > Emplazamiento).

En versiones anteriores, el programa seleccionaba automáticamente las frecuencias de emisión dependiendo del emplazamiento elegido, y de acuerdo a lo establecido en el Plan técnico nacional de la televisión digital terrestre, aprobado por el REAL DECRETO 944/2005, de 29 de julio. Por tanto, no se ofrecía información sobre cuál era el centro emisor.

Con esta nueva opción, el usuario puede seleccionar el centro emisor de las señales de TDT, aunque la frecuencia en la que éste emita no coincida con la establecida en el Plan técnico nacional de la televisión digital terrestre, y el programa le informará sobre cuáles son los centros de emisión seleccionados y sobre la frecuencia en la que emiten.

Saber más
  • 2009.1.h
  • Circuitos de retorno en esquemas interiores
    Los circuitos de retorno de agua caliente sanitaria se representan en los esquemas interiores del edificio (a partir de cada llave de abonado).
Saber más
  • 2009.1.h
  • Anejo de cálculo de la instalación de iluminación
    El programa genera automáticamente un anejo de cálculo de la instalación de iluminación organizado del siguiente modo:
    • Alumbrado interior detallado por recintos
      • Alumbrado normal
        • Datos de partida del cálculo
          • Características geométricas del recinto
          • Altura del plano de trabajo
          • Altura para la comprobación de deslumbramiento (UGR)
          • Coeficiente de reflectancia en suelos
          • Coeficiente de reflectancia en paredes
          • Coeficiente de reflectancia en techos
          • Factor de mantenimiento
          • Índice del local (K)
          • Número mínimo de puntos de cálculo
      • Valores de cálculo obtenidos
        • Iluminancia mínima
        • Iluminancia media horizontal mantenida
        • Índice de deslumbramiento unificado (UGR)
        • Valor de eficiencia energética de la instalación (VEEI)
        • Factor de uniformidad
        • Valores calculados de iluminancia
        • Posición de los valores pésimos de cálculo
      • Alumbrado de emergencia
        • Datos de partida del cálculo
          • Factor de mantenimiento
          • Índice de rendimiento cromático
          • Disposición de las luminarias
        • Valores de cálculo obtenidos
          • Iluminancia pésima en el eje central de las vías de evacuación
          • Iluminancia pésima en la banda central de las vías de evacuación
          • Relación iluminancia máxima/mínima (eje central vías evacuación)
          • Altura sobre el nivel del suelo
          • Valores calculados de iluminancia
          • Posición de los valores pésimos de cálculo
    • Alumbrado exterior
      • Alumbrado normal
        • Datos de partida del cálculo
          • Superficie de zona exterior
          • Factor de mantenimiento
          • Disposición de luminarias
        • Valores de cálculo obtenidos
          • Iluminancia mínima
          • Iluminancia media horizontal mantenida
          • Factor de uniformidad
          • Valores calculados de iluminancia
          • Posición de los valores pésimos de cálculo
    • Curvas fotométricas
Saber más
  • 2009.1.g

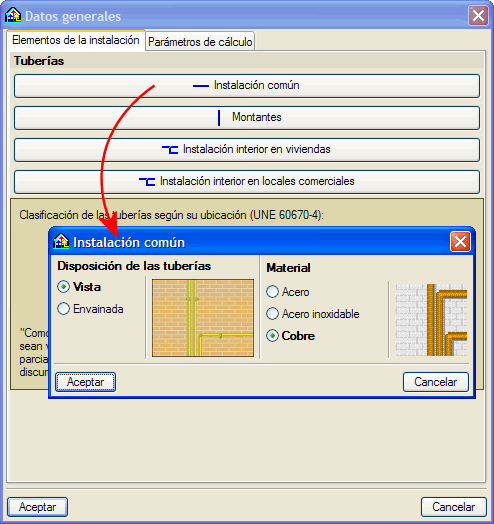

  • Elección del material y la disposición de las tuberías de la instalación
    Es posible seleccionar el material para todas las tuberías de la instalación con las siguientes posibilidades:
    • Instalación común
      • Material: acero, acero inoxidable o cobre
      • Disposición: vista o envainada
    • Montantes
      • Material: acero o cobre
      • Disposición: vista o envainada
    • Instalación interior en viviendas
      • Material: acero o cobre
      • Disposición: vista, envainada o empotrada
    • Instalación interior en locales comerciales
      • Material: acero o cobre
      • Disposición: vista, envainada o empotrada
  • Situación de la centralización de contadores
    Es posible elegir la situación de la centralización de contadores entre local técnico o armario.
Saber más
  • 2009.1.g
  • Instalación de energía solar térmica para producción de agua caliente sanitaria en locales comerciales y oficinas de edificios de viviendas
    La instalación de energía solar térmica dimensionada por el programa puede producir agua caliente sanitaria tanto para los locales comerciales y oficinas del edificio como para las viviendas.

    Para que esto sea posible, el usuario debe definir los recintos que pertenezcan a cada oficina o local comercial y asignarles la unidad de ocupación correspondiente, del mismo modo que se hace con las viviendas del edificio.
Saber más
  • 2009.1.g

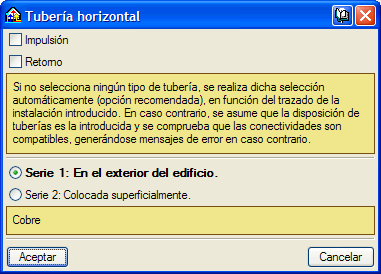

  • Introducción de tuberías
    Cuando se están introduciendo tuberías es posible no seleccionar ninguna de los tipos de circulación (impulsión, retorno, o impulsión y retorno). En tal caso, el programa decidirá durante el cálculo de la instalación qué tipo de circulación tiene la tubería dibujada. De este modo, se agiliza la introducción de tuberías, pues se evita el posible error en la selección del tipo de circulación.

    Por otro lado, si el usuario selecciona un tipo de circulación, estará forzando a que dicho tramo siempre sea del tipo seleccionado y, si el programa no puede resolver la instalación, dará un mensaje de error en el tramo.
  • Conexión de tuberías
    Cuando se conecta una tubería a un elemento de la instalación, aparece un mensaje que indica la tipología de tubería que debe utilizar.
Saber más
  • 2009.1.g
  • Esquema de la instalación interior
    El programa genera automáticamente los esquemas de las instalaciones interiores del edificio a partir de cada llave de abonado.
Saber más
  • 2009.1.g
