  • Comprobación de la distancia de observación a las señales de evacuación
    Cuando se introducen señales de evacuación en los recintos del edificio, el programa comprueba la distancia de observación desde los puntos de las vías de evacuación, que depende del tamaño de la señal (UNE 23034:1988).
    • En pantalla se marcan como errores:
      • Las señales excesivamente alejadas de los orígenes de evacuación.
      • Los puntos desde donde no existe contacto visual con ninguna señal de evacuación.
    • También se marcan como advertencias:
      • Las señales que no son visibles desde ningún punto de los recorridos que se han introducido.
  • Protección de las escaleras
    El programa marca errores generales en las escaleras previstas para evacuación que no poseen la protección necesaria, según DB SI 3 (tabla 5.1), y, en cada recinto de la escalera, marca los errores concretos que imposibilitan dicha protección, guiando progresivamente al usuario, hasta la solución correcta para cada escalera.

    Dichos errores incluyen todas las características, de acuerdo con la terminología definida en el Anejo A del DB SI, que deben cumplir las escaleras compartimentadas, protegidas y especialmente protegidas previstas para evacuación del edificio.
  • Salidas de planta alcanzadas por los recorridos de evacuación
    El programa muestra mensajes de información sobre el tipo y lugar de las salidas de planta del edificio de acuerdo con las diferentes posibilidades que sobre estas se indican en el Anejo A Terminología del DB SI. Así, el usuario puede controlar fácilmente dónde y por qué terminan los recorridos introducidos, y analizar mejor las longitudes permitidas.
  • Comprobaciones de las dotaciones opcionales de instalaciones de protección contra incendios
    El programa también calcula la cobertura suministrada por las bocas de incendio introducidas (de 20+5 m) cuando esta dotación es opcional (no requerida según tabla 1.1 de DB SI 4).

    Para los detectores de incendio y pulsadores de alarma, también se procesa la cobertura obtenida, el número mínimo y la distancia máxima entre detectores, cuando estas dotaciones son opcionales.
  • Comunicación entre garaje y vivienda para viviendas unifamiliares y adosadas
    De acuerdo a los criterios de aplicación del DB SI publicados por el Ministerio de Vivienda, se permiten las siguientes situaciones:
    • En viviendas adosadas, la evacuación de la plaza de garaje compartimentada de cada usuario mediante un vestíbulo de independencia que contenga un conjunto de peldaños ascendente (no se considera escalera especialmente protegida).
    • En viviendas unifamiliares, la evacuación para garajes de menos de 100 m2 (locales de riesgo especial), mediante un distribuidor o pasillo en la vivienda.

Para ello, el programa agrupa en vertical dos vestíbulos de independencia, o dos recintos “pasillo / distribuidor”, tal y como lo hace, de manera general, para la identificación de escaleras, resolviendo los recorridos de evacuación que comiencen y terminen en dichas agrupaciones.

Se ha ampliado el catálogo de las luminarias fluorescente estancas (tanto para equipo de encendido electrónico como magnético) para su selección como producto genérico y del fabricante ODELUX. Ahora se dispone de las siguientes luminarias:

  • Genéricas
    • Luminaria, de 666x100x100 mm, para 1 lámpara fluorescente TL de 18 W. (Nueva)
    • Luminaria, de 1276x100x100 mm, para 1 lámpara fluorescente TL de 36 W. (Nueva)
    • Luminaria, de 1576x100x100 mm, para 1 lámpara fluorescente TL de 58 W. (Nueva)
    • Luminaria, de 666x170x100 mm, para 2 lámparas fluorescentes TL de 18 W. (Nueva)
    • Luminaria, de 1276x170x100 mm, para 2 lámparas fluorescentes TL de 36 W.
    • Luminaria, de 1576x170x100 mm, para 2 lámparas fluorescentes TL de 58 W.
  • ODELUX
    • Luminaria, de 666x100x100 mm, para 1 lámpara fluorescente TL de 18 W, modelo OD-8551 1x18 AF Metacrilato "ODEL-LUX". (Nueva)
    • Luminaria, de 1276x100x100 mm, para 1 lámpara fluorescente TL de 36 W, modelo OD-8551 1x36 AF Metacrilato "ODEL-LUX". (Nueva)
    • Luminaria, de 1576x100x100 mm, para 1 lámpara fluorescente TL de 58 W, modelo OD-8551 1x58 AF Metacrilato "ODEL-LUX". (Nueva)
    • Luminaria, de 666x170x100 mm, para 2 lámparas fluorescentes TL de 18 W, modelo OD-8551 2x18 AF Metacrilato "ODEL-LUX". (Nueva)
    • Luminaria, de 1276x170x100 mm, para 2 lámparas fluorescentes TL de 36 W, modelo OD-8551 2x36 AF Metacrilato "ODEL-LUX".
    • Luminaria, de 1576x170x100 mm, para 2 lámparas fluorescentes TL de 58 W, modelo OD-8551 2x58 AF Metacrilato "ODEL-LUX".
  • ZUMTOBEL
    • Luminaria, de 1294x110x113 mm para 1 lámpara fluorescente T5 de 28 W ó 54W, modelos:
      • Scuba PC 1/28W T5 EVG V2A "ZUMTOBEL"
      • Scuba PC 1/54W T5 EVG V2A "ZUMTOBEL".
    • Luminaria, de 1594x110x113 mm para 1 lámpara fluorescente T5 de 35 W, 49 W ó 80 W, modelos:
      •  Scuba PC 1/35W T5 EVG V2A "ZUMTOBEL"
      • Scuba PC 1/49W T5 EVG V2A "ZUMTOBEL"
      • Scuba PC 1/80W T5 EVG V2A "ZUMTOBEL"
    • Luminaria, de 1294x165x125 mm para 2 lámparas fluorescentes T5 de 28 W, modelo Scuba PC 2/28W T5 EVG V2A "ZUMTOBEL".
    • Luminaria, de 1594x165x125 mm para 2 lámparas fluorescentes T5 de 35 W ó 49 W, modelos:
      • Scuba PC 2/35W T5 EVG V2A "ZUMTOBEL".
      • Scuba PC 2/49W T5 EVG V2A "ZUMTOBEL".
  • Nuevo esquema HS4 de suministro de agua
    Nuevo esquema de fontanería que representa todos los tipos de instalaciones permitidos por el programa.
  • Selección de tipos de aberturas de paso

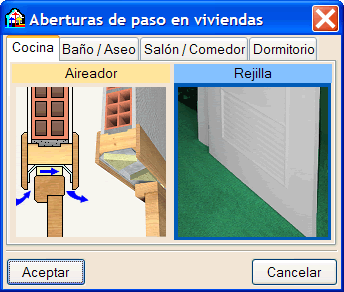

    Es posible definir el tipo de aberturas de paso que permiten la circulación de aire en cada tipo de recinto (Cocina, Baño/Aseo, Salón/Comedor y Dormitorio). El usuario puede seleccionar las aberturas de paso que deben disponerse en el caso que no sea suficiente el caudal de aire permitido por la holgura de la puerta.

    Es posible seleccionar:
    • Aireador (colocado entre el marco y la batiente de la puerta)
    • Rejilla (colocado en la parte inferior de la puerta)
  • Mejora en la expresión de resultados
    La expresión de los caudales de admisión, de paso y de extracción se expresan en l/s. También se facilita la consulta de los resultados de las aberturas de paso en pantalla. En el caso de que no sea suficiente el caudal de aire permitido por la holgura de la carpintería, en el cuadro que aparece al posicionar el cursor sobre la abertura de paso se indica:
    • Caudal de paso calculado, el permitido por la holgura de la puerta, y los dispositivos adicionales dispuestos (aireadores o rejillas) para permitir el caudal de paso calculado.
    • Dimensiones de los dispositivos adicionales dispuestos para permitir todo el caudal de paso calculado.
    • Caudal de paso permitido por la holgura de la puerta.
    • Caudal de paso calculado para los dispositivos adicionales dispuestos (aireadores o rejillas).
  • En las aberturas de admisión, de paso y de extracción se ha mejorado la simbología de modo que se distinguen tanto en pantalla como en planos los dispositivos dispuestos para permitir el paso de aire:
    • Aberturas de admisión:
      • Aireador vertical en carpintería
      • Aireador horizontal en carpintería
      • Aireador en muro
    • Aberturas de paso:
      • Sólo por holgura de puerta
      • Aireador entre el marco y la batiente de la puerta
      • Rejilla en puerta
  • Conductos
    Se permiten configuraciones de redes de conductos que combinen los de geometría rectangular y los de circular.
  • Mejoras en los planos

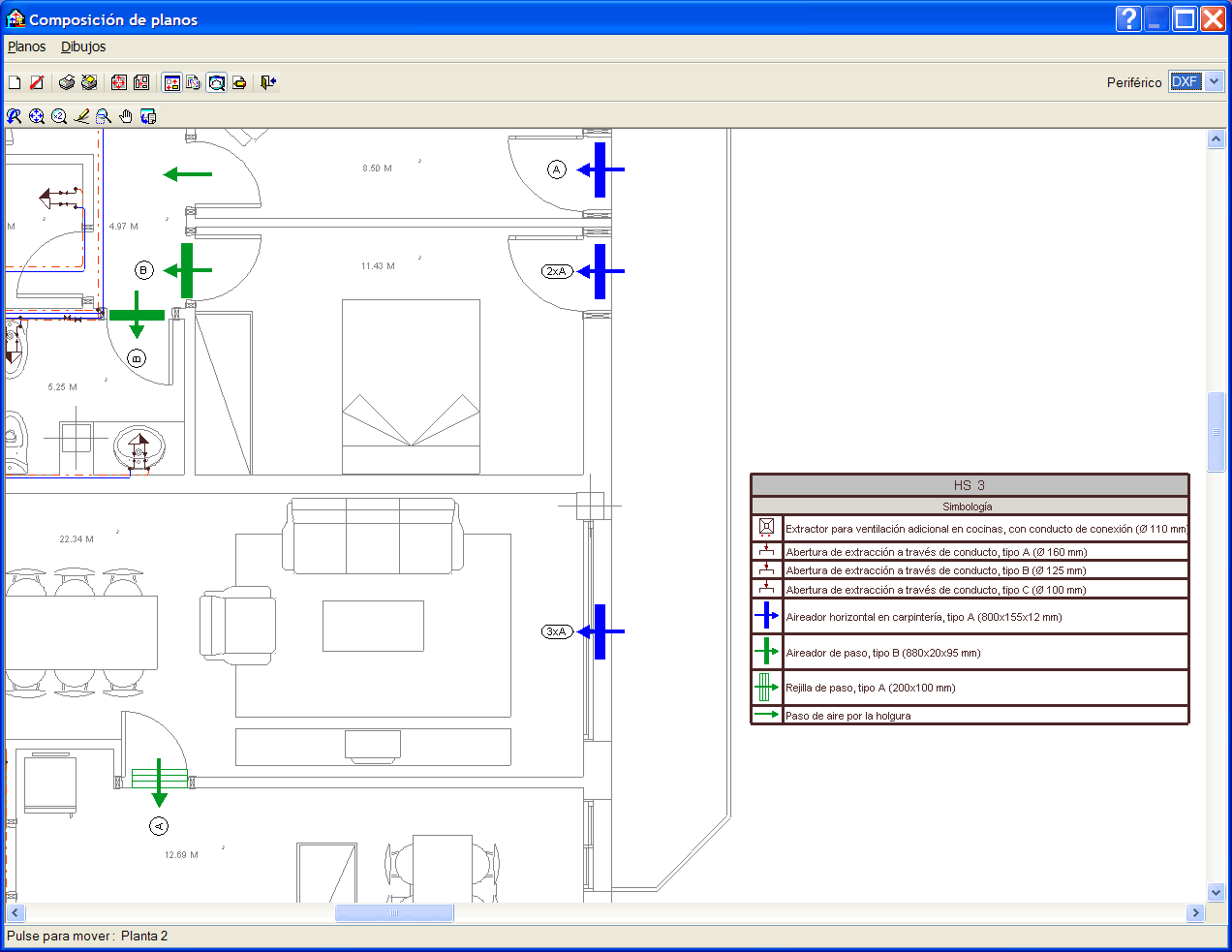

    Se han completado los planos con una leyenda en la que se dibujan los símbolos utilizados en la representación de los resultados, la descripción del elemento y sus características principales (dimensiones, materiales, potencias...).

Se ha implementado el nuevo módulo Seguridad en caso de incendio DB SI. Este módulo, integrado en la solapa Incendio del programa Instalaciones del edificio, realiza el diseño y verificación de las características geométricas y constructivas, y de instalaciones de protección, necesarias para el cumplimiento de las exigencias básicas impuestas a los edificios por el Código Técnico de la Edificación, en el Documento Básico SI Seguridad en caso de incendio; así como la justificación documental de las mismas, que se incluye en los proyectos básico y de ejecución de edificios de viviendas (con usos residencial vivienda, aparcamiento, administrativo y comercial) y edificios de locales y oficinas (con usos administrativo, comercial y aparcamiento).

En Seguridad en caso de incendio DB SI puede obtener más información sobre las características de este nuevo módulo de Instalaciones del edificio.

La solapa Contra incendios pasa a denominarse Incendio y se compone de dos módulos:

  • Contra incendios (BIES y rociadores)
  • Seguridad en caso de incendio DB SI

Además la solapa Incendio cambia de lugar y se ubica a continuación de la solapa Aislamiento.

En Incendio puede obtener más información sobre las características de estos módulos de Instalaciones del edificio.

  • Plan de Seguridad y Salud de la Obra.Se ha actualizado el contenido y cambiado la ubicación de la información necesaria para la redacción del Plan de Seguridad y Salud de la Obra. Antes formaba parte del Pliego de Condiciones (Apartado 3.2.B Normativa vigente sobre Prevención de Riesgos Laborales) y ahora se incluye como Anexo I: Anexo de Condiciones de Seguridad y Salud.
  • Anexo de cálculo: Se ha cambiado la ubicación del Anexo de cálculo. Antes se ubicaba a continuación de capítulo Memoria y ahora aparece tras el Anexo I: Anexo de Condiciones de Seguridad y Salud.

Cuando se exporta a CALENER VYP desde el programa Climatización de Instalaciones del edificio se incluye la instalación de abastecimiento de agua introducida en el programa Salubridad,además de la instalación de Climatización que se haya introducido. Por tanto, con esta mejora se puede obtener la calificación energética en edificios que no dispongan de sistemas de refrigeración ni de calefacción y sólo se instale sistema de agua caliente sanitaria. Antes de exportar el programa comprueba si se ha creado la instalación de abastecimiento de agua en Salubridad y genera el sistema correspondiente para crear el modelo en CALENER VYP.

  • Nuevo módulo Sistemas de expansión directa -Splits

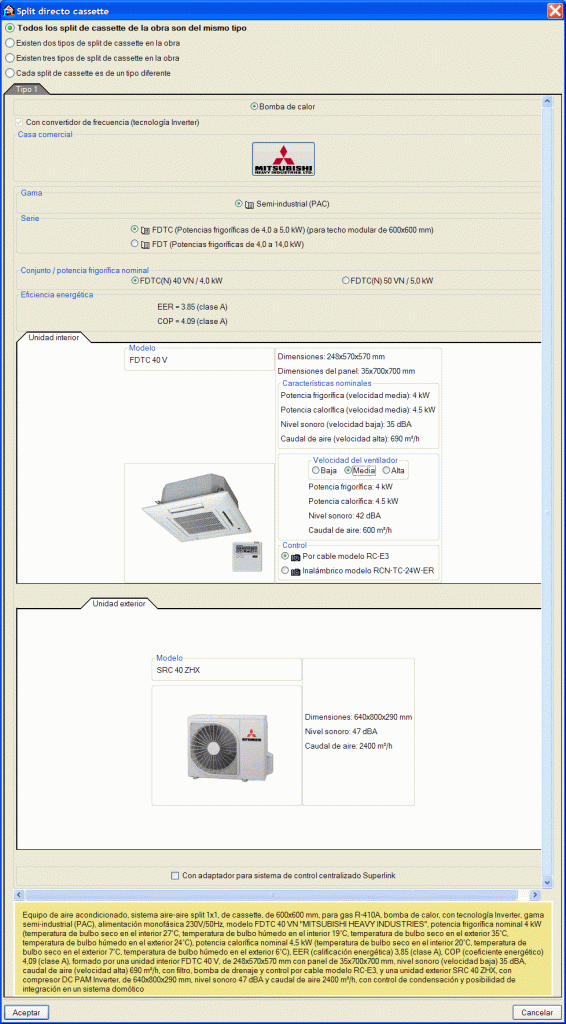

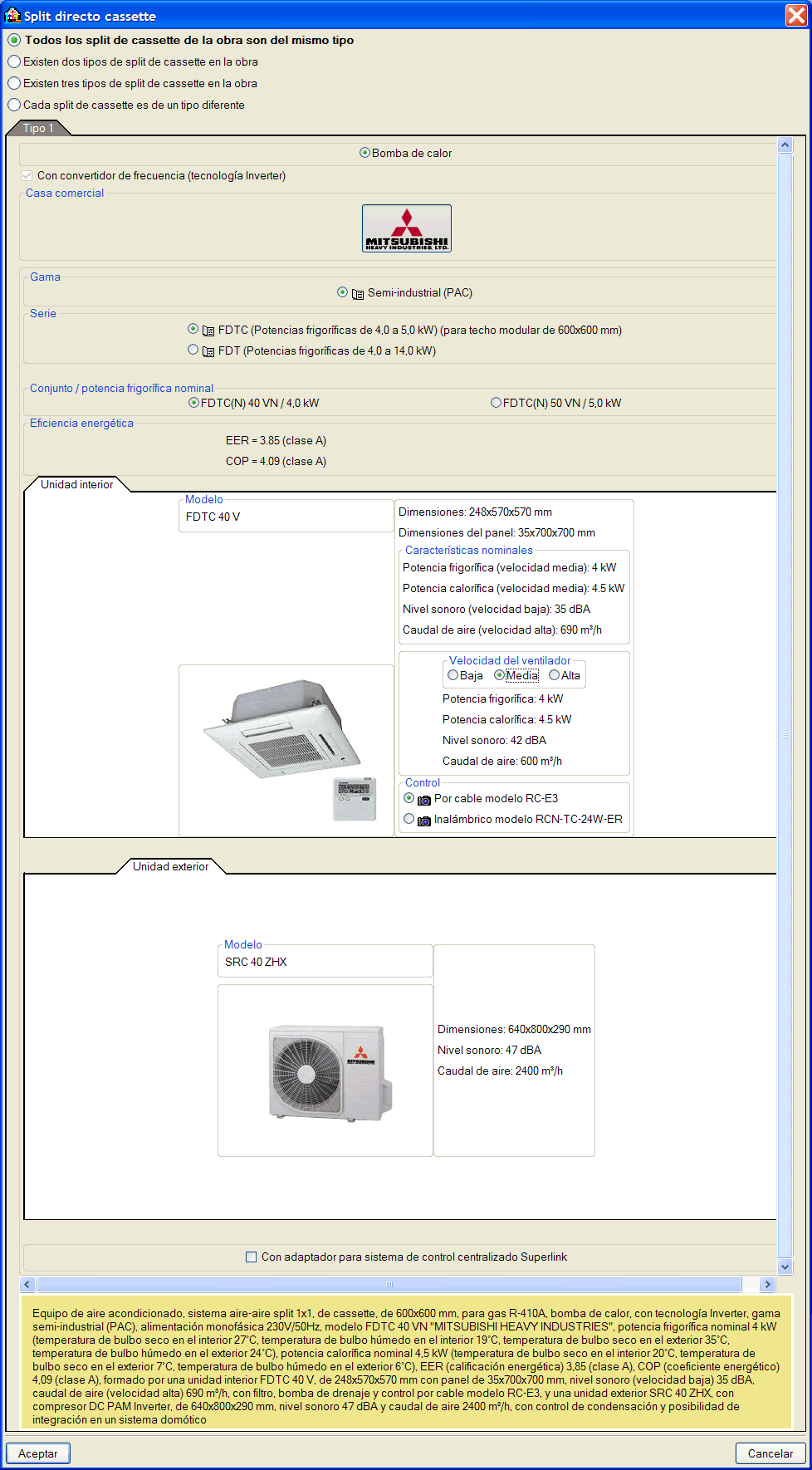

    El programa Climatización de Instalaciones del edificio incorpora el nuevo módulo Sistemas de expansión directa -Splits- que se ha concebido para dimensionar y presupuestar una instalación de climatización con sistema aire-aire.

    Con este módulo el programa puede calcular sistemas 1x1 y multi-split, tanto de la gama doméstica como de la semi-industrial. Además, todos estos equipos también se exportan a CALENER VYP si la licencia de uso dispone del módulo Ahorro de energía Cumplimiento del CTE DB HE 1.

    Los equipos y unidades introducidas son de la casa comercial Mitsubishi, aunque en próximas revisiones se incorporarán otros fabricantes.

    El nuevo módulo permite que en la instalación de climatización se introduzcan los siguientes elementos:
    • Equipo de aire acondicionado con unidad interior de pared, sistema aire-aire split 1x1.

    • Equipo de aire acondicionado con unidad interior con distribución por conductos tubulares, sistema aire-aire split 1x1.

    • Equipo de aire acondicionado con unidad interior de cassette, sistema aire-aire split 1x1.

    • Equipo de aire acondicionado con unidad interior de techo con descarga directa, sistema aire-aire split 1x1.

    • Equipo de aire acondicionado con unidad interior con distribución por conducto rectangular, sistema aire-aire split 1x1.

    • Unidad interior de aire acondicionado de pared, sistema aire-aire multi-split.

    • Unidad interior de aire acondicionado con distribución por conductos tubulares, sistema aire-aire multi-split.

    • Unidad interior de aire acondicionado de cassette, sistema aire-aire multi-split.

    • Unidad interior de aire acondicionado de techo con descarga directa, sistema aire-aire multi-split.

    • Unidad interior de aire acondicionado con distribución por conducto rectangular, sistema aire-aire multi-split.

    • Unidad exterior de aire acondicionado, sistema aire-aire multi-split.

    • Línea frigorífica con tubería doble aislada.

    Para que el nuevo módulo Sistemas de expansión directa -Splits- pueda dimensionar una instalación de climatización aire-aire, es necesario tener incluidos en la licencia de uso los módulos Cálculo de cargas térmicas y Conductos de aire acondicionado (este último si introduce equipos con distribución por conductos).

    Para imprimir y exportar el presupuesto de la instalación al formato FIEBDC-3 es preciso que la licencia disponga de permisos para utilizar la conexión con el Generador de precios de CYPE Ingenieros. Además, la exportación a Arquímedes necesita de los permisos para algunas de sus versiones operativas: Arquímedes, Arquímedes y Control de obra, o Arquímedes Edición ASEMAS.
  • Exportación de la instalación de abastecimiento de agua a CALENER VYP.

    Cuando se exporta a CALENER VYP desde el programa Climatización de Instalaciones del edificio se incluye la instalación de abastecimiento de agua introducida en el programa Salubridad. Por tanto, con esta mejora se puede obtener la calificación energética en edificios que no dispongan de sistemas de refrigeración ni de calefacción y sólo se instale sistema de agua caliente sanitaria.

    Para realizar esta exportación es preciso que la licencia de uso incluya el módulo Ahorro de energía Cumplimiento del CTE DB HE 1, aunque no es necesario que disponga de los permisos para utilizar el programa Climatización. Tras dimensionar la instalación de suministro de agua en el programa Salubridad, la exportación a CALENER VYP se realiza entrando en el programa Climatización.
  • Caídas de presión en centralización de contadores. El programa puede dimensionar la preinstalación de contadores con un diámetro mayor, lo que implica una pérdida de carga menor.

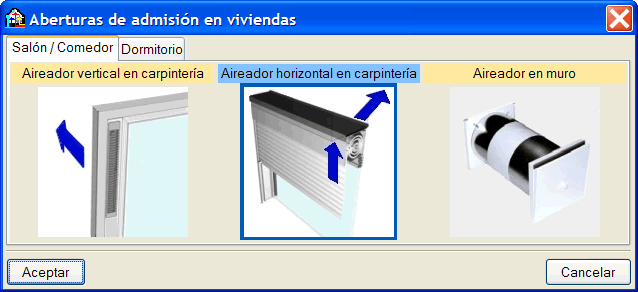

  • Tipos de aberturas de admisión (aireadores). El usuario puede seleccionar los tipos de aberturas de admisión (aireadores) que se van a colocar. Pueden seleccionarse de modo independiente para el salón / comedor y para los dormitorios. Los tipos disponibles son:
    • Aireadores verticales en carpintería
    • Aireadores horizontales en carpintería
    • Aireadores en muro
  • Conductos de extracción verticales. Se dibujan las secciones de los conductos de extracción verticales.

Revisión de cierre de la versión 2008.1 que incluye pequeñas mejoras en el funcionamiento de Instalaciones del edificio y el nuevo programa Acústica para Portugal.
