CYPECAD MEP

  • Llave de edificio. Es posible introducir en la instalación de gas una llave de edificio. En la llave del edificio es donde se produce la transición de la tubería enterrada a la vista o empotrada de la instalación interior. Esta llave es útil, por ejemplo, cuando se dispone el conjunto de regulación en la valla de un edificio con urbanización y, a continuación, la conducción continúa como un tramo enterrado de la instalación interior hasta que llega a la parte vista o empotrada.
  • Llave de servicios generales. Es posible introducir una llave de servicios generales.
  • Conexiones con Climatización y Salubridad de Instalaciones del edificio. Cuando en el programa Climatización se introducen equipos con consumos de gas (Grupos térmicos, Calderas, Acumuladores) se introducen automáticamente en el programa Gas, y viceversa.

    Los equipos con consumos de gas que se introducen en el módulo Suministro de agua DB HS-4 del programa Salubridad (Calderas, acumuladores de agua, calentadores) también se comparten con el programa Gas.

    Por tanto, las calderas a gas se pueden ver en las solapas ClimatizaciónSalubridad Gas.
  • Materiales para el tramo común de instalación de gas. Es posible elegir el material de las conducciones en el tramo común de la instalación de gas del edificio. Los materiales disponibles son: acero, acero inoxidable y cobre.
  • Consumo genérico. Se ha aumentado la capacidad de los consumos genéricos (pueden disponerse en locales comerciales, oficinas o servicios generales) a una potencia de 500 kW.
  • Nuevos tipos de proyecto. Se han añadido nuevos tipos de proyecto para los que el programa permite dimensionar una instalación de gas. Los tipos de proyecto existentes en versiones anteriores son: Unifamiliar, Adosados, Plurifamiliar, y Locales y oficinas. Los nuevos tipos de proyecto que se han añadido en la versión 2008.1.i son: Comercial, Administrativo, Residencial, Pública concurrencia, Docente, Hospitalario e Industrial. Para los nuevos tipos de proyecto, el conjunto de regulación sólo puede ser individual.
  • Captación solar colectiva. Se aumentan los tipos de captación solar colectiva que pueden proyectarse en el programa, todos ellos con energía auxiliar individual. Los tipos de captación solar colectiva implementados son:
    • Captación solar colectiva con acumulación individual mediante interacumulador de intercambio simple (ya existente en versiones anteriores)
    • Captación solar colectiva con acumulación colectiva mediante interacumulador de intercambio colectivo y energía auxiliar individual.
    • Captación solar colectiva con acumulación colectiva mediante acumulador e intercambiador de placas, y energía auxiliar individual
  • Cobertura solar editable. El programa permite editar la cobertura solar para que el usuario pueda introducir un valor diferente al exigido por la legislación. En el caso de que se introduzca dicho valor, el programa dimensionará la instalación para el máximo entre el valor introducido por el usuario y los exigidos por el CTE, y por la legislación autonómica y la ordenanza municipal si están introducidos en el programa.

    Esta posibilidad permite al usuario introducir un porcentaje de cobertura solar mayor al exigido por la legislación para que el programa pueda dimensionar una instalación de energía solar térmica con mayor producción de agua caliente sanitaria de origen solar y, por tanto, menor gasto de energía auxiliar.
  • Paneles de chapa de acero. Se han implementado los paneles de chapa de acero como un emisor más para calefacción. Al igual que los radiadores, pueden haber uno dos, o tres tipos de paneles predefinidos en el mismo edificio; o también, cada panel del edificio puede ser de un tipo diferente, lo que implica definirlo en el momento de su introducción. La definición del panel de chapa de acero dispone de imágenes esquemáticas que hacen más intuitiva su selección (simple, simple con convector o doble con convector doble).

    Los paneles de chapa de acero forman parte del módulo Radiadores del programa Climatización de Instalaciones del edificio, que permite la utilización en la instalación de calefacción de radiadores de agua, toalleros y emisores eléctricos, además de los de chapa de acero.
  • Toalleros. Se ha implementado la posibilidad de seleccionar la marca comercial de los toalleros, lo que permite elegir un modelo concreto de un fabricante. Estos datos se obtienen del Generador de precios de la construcción de CYPE Ingenieros. Para seleccionar marcas comerciales, no es necesario disponer en la licencia de uso de la conexión con el Generador de precios, aunque sí será necesario haber adquirido esta conexión para que el programa genere el presupuesto de la instalación, tanto si se han seleccionado marcas comerciales como si no.
  • Radiadores. Es posible fijar el número de elementos de un radiador. De este modo, se puede personalizar el diseño en recintos con varios radiadores. El usuario puede fijar el número de elementos de una serie de radiadores del mismo recinto y el programa calculará los elementos necesarios en el resto. Si se fija el número de elementos de todos los radiadores de un recinto, el programa emite un aviso en el caso de que sea necesaria la presencia de más elementos en algún radiador. Este aviso no impide dimensionar la

Instalaciones del edificio contiene, desde la versión 2008.1.i, el nuevo programa Salubridad, que está concebido para comprobar el cumplimiento y generar los listados de las condiciones prescritas en el Documento Básico HS Salubridad del CTE para edificios de viviendas. Para ello el programa Salubridad se compone de varios módulos que verifican las comprobaciones y facilitan las condiciones requeridas en las diferentes exigencias básicas del DB HS:

  • Salubridad. Protección frente a la humedad. DB HS 1.
  • Salubridad. Recogida y evacuación de residuos. DB HS 2.
  • Salubridad. Suministro de agua. DB HS 4.

En próximas versiones, Salubridad de Instalaciones del edificio también dispondrá de los módulos para comprobar el cumplimiento del DB HS 3 Calidad del aire interior y del DB HS 5 Evacuación de aguas. En breve, el módulo Salubridad. Protección frente a la humedad. DB HS 1 estará disponible para otros tipos de edificios diferentes a viviendas.

En Instalaciones del edificio Salubridad dispone de amplia información sobre el funcionamiento de este programa y sus diferentes módulos.

  • Visualización de errores en pantalla. Mediante círculos rojos, el programa indica en pantalla el incumplimiento de las transmitancias medias límite, las condensaciones y los porcentajes máximos de área acristalada; del mismo modo que, desde la versión 2008.1.a, se hace con los incumplimientos de las transmitancias máximas. De esta forma, no es necesario generar la ficha de la opción simplificada del HE-1 para comprobar el cumplimiento de dichas exigencias del CTE.
  • Descripción de elementos constructivos. El programa permite introducir una descripción para cada partición y esta aparece en el listado de materiales. De este modo, se puede aprovechar dicho listado como anexo al proyecto de ejecución.
  • Elementos constructivos predefinidos. Se amplían notablemente los elementos predefinidos de la biblioteca de elementos constructivos. Todos los valores de los elementos constructivos vienen descritos e incorporan los parámetros necesarios para realizar las comprobaciones y para obtener los listados del nuevo módulo Protección frente a la humedad DB HS 1. Además, se ha mejorado sensiblemente la compatibilidad de materiales con la biblioteca del programa LIDER, lo que evita la justificación de propiedades de los materiales utilizados.
  • Edición de valores de aislamiento acústico. Se permite editar los valores acústicos de los elementos constructivos, para que el usuario introduzca valores de ensayo diferentes a los calculados por el programa.

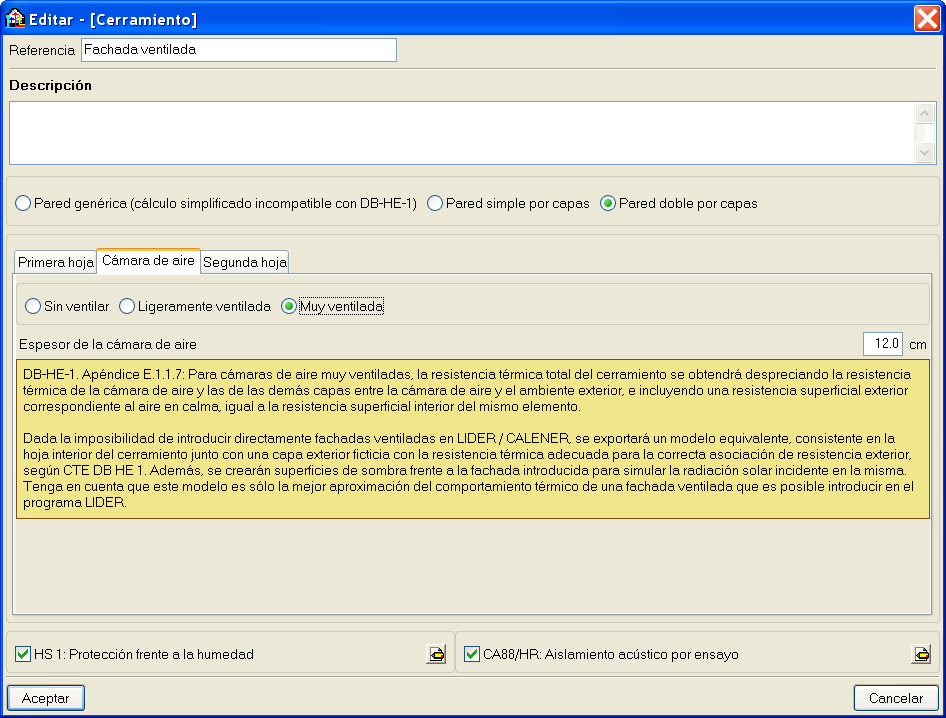

  • Fachadas ventiladas. Se pueden introducir fachadas ventiladas gracias a la nueva definición del grado de ventilación de las cámaras de aire en las paredes dobles por capas (Sin ventilar, Ligeramente ventilada o Muy ventilada). Si el usuario define la cámara de aire como Muy ventilada, la pared es interpretada como una fachada ventilada. En tal caso, el programa varía las consideraciones con las que calcula la resistencia térmica total del cerramiento, de cara a obtener las fichas justificativas de la opción simplificada del DB HE 1; y, cuando se exporta a LIDER, se crea un modelo equivalente que permite comprobar de forma aproximada las fachadas ventiladas con la opción general del DB HE 1. Las consideraciones en el cálculo y el modelo equivalente mencionados se especifican en el cuadro de diálogo donde se define la cámara de aire del cerramiento.
  • Introducción de muros cortina. Ahora es posible introducir huecos que ocupen el área total de los cerramientos donde se disponen y así, poder crear fachadas totalmente acristaladas.
  • Transmitancia térmica en soleras. Se comprueba la transmitancia térmica en el primer metro del perímetro de las soleras. Para soleras apoyadas, el programa introduce el valor de transmitancia en la tabla de justificación de la opción simplificada de la exigencia básica HE-1.
  • Descripción de recintos (Aislamiento, Salubridad, Climatización, Iluminación). Se ha reestructurado la descripción de recintos, dividiéndose ahora, para edificios de viviendas, en dos grupos: Interior de la vivienda y Resto de recintos. De este modo, se localiza con mayor rapidez el recinto adecuado.
  • Unidades de ocupación. Se ha ampliado a 10 el número de tipos de viviendas diferentes que pueden definirse en edificios de viviendas adosadas o plurifamiliares.
  • Mensajes de error. El programa permite mostrar todos los errores detectados o solamente aquellos relacionados con la introducción de datos.
  • Exportación del presupuesto a Arquímedes (para los programas que generan el presupuesto y la medición de la instalación). Es posible elegir la ruta y el nombre del presupuesto que se exporta a Arquímedes.
  • En calefacción se ha aumentado la gama de radiadores de aluminio inyectado y de grupos térmicos (potencias comprendidas entre 35 y 160 kW).
  • El programa exige la señalización en la instalación del “Acceso a cubierta” para comenzar a realizar los cálculos.

    La indicación del acceso a cubierta ya se podía incluir en versiones anteriores del programa, pero éste no obligaba su inclusión. Puesto que en el Proyecto Técnico de Infraestructura Común de Telecomunicaciones es obligatorio indicar sobre el plano de planta correspondiente el lugar por donde se accede a la cubierta de los edificios, el programa también lo obliga para evitar que el usuario olvide su señalización.
  • En el plan de frecuencias se han incluido los canales de televisión digital terrestre en ámbito insular.
  • Comprobación del DB SU4 para zonas de circulación exteriores
    En la versión 2008.1.g se realiza la comprobación de los niveles mínimos de iluminación exigidos en el DB SU4 para zonas exteriores.

    El usuario debe definir el área correspondiente a las zonas de circulación exteriores, en caso de que las hubiere, e introducir luminarias para alumbrado exterior de tipo baliza o farola. Para el resto de luminarias (proyectores y columna con luminaria decorativa), no se realizará ningún tipo de comprobación.

    Al igual que ya sucede con las luminarias de zonas comunes, garajes y emergencia, cualquiera de las luminarias para alumbrado exterior introducidas en el programa Iluminación tienen efecto sobre el programa Electricidad y viceversa.
  • Es posible visualizar el esquema unifilar de la instalación tras el CGP, el CPM o el CGMP,seleccionando simplemente con el botón izquierdo del ratón alguno de los equipos mencionados.

    Esta prestación implica que desde la ventana de visualización del esquema unifilar del CGP o del CGMP seleccionado, sea posible imprimir o exportar dicho esquema a los formatos de dibujo DXF, DWG, EMF, BMP o JPG. Ya existía la posibilidad de exportar el esquema unifilar completo de la instalación desde el menú Archivo > Imprimir > Planos de la obra.
  • El cálculo de las derivaciones individuales se realiza dependiendo de la caída de tensión compensada. Es decir, si no se cumplen los requisitos de caída de tensión en alguno de los circuitos de los CGMP, el programa aumenta la sección de la derivación individual (hasta un máximo de 35mm2). Esto implica que la caída de tensión entre las derivaciones individuales y los CGMP disminuya y que, por tanto, compense la caída de tensión de  los circuitos interiores. El programa advierte del aumento de la sección en la derivación individual.
  • El programa calcula ahora derivaciones individuales de hasta 50mm2 en sistema monofásico antes de pasar a sistema trifásico. Si se produce esta situación, el programa advierte que será necesario el uso de conectores eléctricos especiales.
  • Se permite elegir la presión de entrada a las bocas de incendio equipadas (BIE´s) de la instalación contra incendios.

    El programa presenta dos opciones fijas: la que corresponde al dimensionado según RIPCI y las normas UNE-EN 671, al que el Reglamento de Instalaciones de Protección Contra Incendios se refiere; y la que recomiendan las reglas técnicas CEPREVEN, ligeramente más restrictivas. Asimismo, permite al usuario que desee personalizar la instalación fijar valores concretos de presión de entrada para BIE’s de 25 y 45 mm.
  • Exportación a LIDER y a CALENER VYP de elementos de sombra propios
    El programa Aislamiento y el programa Climatización de Instalaciones del edificio exportan a LIDER y a CALENER VYP, respectivamente, los elementos de sombra propios. Según la definición de LIDER, “los elementos de sombra propios del edificio son aquellos que no están asociados a la envolvente térmica del edificio ni a las ventanas y, sin embargo, proyectan sombras sobre elementos del edificio”.
