CYPECAD MEP

  • Importación de ficheros en formato IFC generados por programas CAD/BIM
    Gracias a que nuestros usuarios nos han facilitado algunos ficheros en formato IFC que presentaban ciertos problemas para ser interpretados por los programas de Instalaciones del edificio, se han implementado una serie de mejoras, en la versión 2008.1.g, relacionadas con la importación de dichos ficheros. Entre dichas mejoras destacamos las siguientes:
    • Nueva definición de plantas utilizando información disponible en el fichero IFC.
    • Se mantiene la cara fija del cerramiento definida en el fichero IFC.
    • Mejora en la interpretación de puertas/ventanas.
    • Eliminación de los forjados que representan los descansillos de escaleras
Saber más
  • 2008.1.g
  • Tras calcular la instalación, el programa presenta en pantalla todas las características del dimensionamiento de las derivaciones individuales cuando el cursor se posiciona sobre el Cuadro General de Mando y Protección.
  • Cuando existen caídas de tensión excesivas el programa marca en pantalla con un círculo rojo tanto el Cuadro General de Mando y Protección que la sufre como la carga asociada que la provoca.
  • Tras calcular la instalación, si el grado de electrificación de una vivienda es elevado, el programa presenta en pantalla un aviso que indica los motivos por los que se adopta este grado de electrificación, cuando el cursor se posiciona sobre el Cuadro General de Mando y Protección.
  • El dimensionamiento de las derivaciones individuales trifásicas se realiza con la carga máxima que permite la compañía suministradora para cada intensidad de fusible.
  • En el Proyecto de la instalación eléctrica de baja tensión que genera el programa, se muestra la intensidad de funcionamiento de los fusibles de la línea general de alimentación y de las derivaciones individuales.
Saber más
  • 2008.1.f
  • Exportación a CALENER-VYP
    El programa Climatización de Instalaciones del edificio de CYPE Ingenieros exporta a la aplicación CALENER-VYP todos los datos calculados por el propio programa y los correspondientes a la instalación de agua caliente sanitaria, teniendo en cuenta la contribución mínima de energía solar térmica.

    El programa CALENER-VYP es la aplicación informática de referencia, promovida por el Ministerio de Industria y el Ministerio de Vivienda, para determinar la calificación de eficiencia energética y generar el listado justificativo correspondiente a edificios de viviendas y edificios terciarios pequeños y medianos según la opción General prescrita en el REAL DECRETO 47/2007, de 19 de enero.

    Los datos que calcula el programa Climatización de CYPE Ingenieros (y que, por tanto, exporta a CALENER-VYP) dependen de los permisos que el usuario disponga en su licencia de uso.
Saber más
  • 2008.1.f

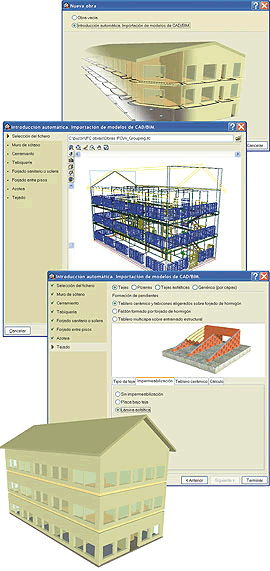

  • Importación de ficheros en formato IFC generados por programas CAD/BIM
    Los programas de Instalaciones del edificio de CYPE Ingenieros importan ficheros en formato IFC generados por programas CAD/BIM como Allplan®, Archicad®, y Revit®, gracias al nuevo módulo Importación de modelos de CAD/BIM.

    Esta posibilidad permite a los programas de Instalaciones del edificio de CYPE Ingenieros acceder a la información de los programas con tecnología BIM (Building Information Modeling) y, por tanto, incorporar de forma automática los elementos constructivos que conforman el edificio.

    Dado que, durante el proceso de diseño del edificio, no se suele especificar en el programa de CAD/BIM la exacta composición de cerramientos, con las características de conductividad de cada capa, posición de las barreras de vapor, puentes térmicos, etc., el programa de Instalaciones del edificio de CYPE Ingenieros incorpora un asistente para la importación de modelos en formato IFC, que permite asignar automáticamente las características de cerramientos exteriores, particiones interiores, forjados, cubierta, ventanas, etc. De este modo, no se sobrecarga al usuario del programa de CAD/BIM con la obligación de realizar una descripción detallada de cada elemento, y se consigue una separación efectiva entre las fases de diseño y la de especificación técnica de cada componente. La selección de los materiales se realiza a partir de la biblioteca de Instalaciones del edificio, que dispone de los materiales de la biblioteca de LIDER, con lo que no es necesario incluir la justificación de las características de los materiales empleados a la hora de obtener el documento justificativo del cumplimiento del DB HE 1.

    Más información sobre la tecnología BIM, el formato IFC y su importación en los programas de Instalaciones del edificio de CYPE Ingenieros.
Saber más
  • 2008.1.f
  • Se optimiza la salida de planos de los esquemas de telecomunicaciones.
Saber más
  • 2008.1.e
  • Para locales comerciales y oficinas se incluyen los valores límite del VEEI (valor de eficiencia energética de la instalación)  indicados en la tabla 2.1 del DB HE-3:
    • 4.5 W/m2 para zonas comunes de no representación, salvo garajes: Han de utilizarse recintos predefinidos de tipo "acceso a garaje" o "sala de máquinas".
    • 5 W/m2 para garajes (este valor ya se contemplaba en versiones anteriores a la 2008.1.d)
    • 10 W/m2 para zonas comunes de representación: Han de utilizarse recintos predefinidos de tipo "zaguán" y "rellano / escaleras".
Saber más
  • 2008.1.d
  • En los CGMP (Cuadros Generales de Mando y Protección) se muestran las características de la derivación individual que los alimenta.
  • Cuando una línea no cumple la comprobación de caída de tensión, se muestra la caída de tensión de la propia línea y la acumulada. En el caso de cumplir esta comprobación, la caída de tensión acumulada se muestra en el esquema unifilar.
Saber más
  • 2008.1.d
  • Se permite definir la inclinación en los captadores solares de todos los fabricantes.
Saber más
  • 2008.1.d
  • Descripción de materiales y elementos constructivos. El programa genera un listado en el que se incluyen la descripción y los cálculos realizados de los elementos constructivos de la obra (cerramientos, tabiquerías, muros de sótano, cubiertas, forjados entre pisos, soleras o forjados sanitarios, huecos verticales, huecos horizontales...) y los materiales empleados.

    El listado se puede visualizar en pantalla, imprimir o exportar a HTML, PDF, RTF o TXT.
Saber más
  • 2008.1.d
  • Es posible introducir varios niveles de tuberías y conductos en la misma planta para las instalaciones que los utilizan (Fontanería, Saneamiento, Climatización, Energía solar térmica, Gas, Contra incendios, Pararrayos, Electricidad y Telecomunicaciones).

    El usuario puede definir los niveles que desee en la misma planta y, antes de introducir una tubería o un conducto, selecciona el nivel por donde quiere que discurra. El programa sitúa la tubería o el conducto en el nivel elegido y si están unidos a otros tramos horizontales situados a distinto nivel, el programa los une automáticamente mediante tramos verticales.
Saber más
  • 2008.1.d
  • Se corrige la densidad de impactos sobre el terreno de las localidades de Becedas (Ávila) y Béjar (Salamanca).
Saber más
  • 2008.1.c
  • Es posible importar bibliotecas de elementos constructivos creadas con versiones anteriores.
  • Es posible leer cualquier obra que incluía soleras en el edificio.
Saber más
  • 2008.1.c
