- En todos los módulos del programa Instalaciones del edificio se mejora el funcionamiento y la resolución de algunas instalaciones de características singulares.
Historial de actualizaciones
CYPECAD MEP
Mejoras genéricas
- Publicado el
- 2007.1.l
Mejoras en Telecomunicaciones
- Se han sustituido los símbolos que identifican los elementos que componen la instalación por otros de uso más extendido.
- En los esquemas de principio y en los planos de planta se han añadido cuadros donde figuran los símbolos de los elementos de la instalación con sus leyendas.
- En el esquema general de infraestructuras (canalizaciones y registros) y en el de la instalación de radiodifusión sonora y televisión se han diferenciado mediante colores las zonas principal o de distribución, secundaria o de dispersión, e interior.
- En el esquema general de infraestructuras (canalizaciones y registros) se han añadido los detalles del PAU de cada tipo de vivienda.
- En la redacción del Proyecto de Infraestructura Común de Telecomunicaciones que realiza el programa, se ha eliminado el Anexo Prevención de Riesgos Laborales. La información que contenía se incluye como parte del punto segundo del documento Pliego de Condiciones: Condiciones generales, tal y como indica la ley (Real Decreto-ley 1/1998 de 27 de febrero sobre infraestructuras comunes en los edificios para el acceso a los servicios de telecomunicaciones; Real Decreto 401/2003, de 4 de abril; y a la Orden ITC 1077/2006, de 6 de abril).
- Se han actualizado algunos apartados del documento Memoria.
- Se ha modificado la fórmula mediante la cual se calculaba la atenuación para señales comprendidas en el rango 950 - 2150 Mhz.
- El programa optimiza la posición del amplificador en el caso de que sea necesario, buscando el equilibrio entre una buena relación C/I y un bajo valor de la Figura de Ruido del sistema.
- Se ha mejorado la precisión del cálculo por el que se comprueba la estabilidad del conjunto de captación.
- Se permite situar el conjunto de captación en planta baja.
- Se amplía la base de datos de repetidores al incluirse aquellos que afectan a los municipios de Madrid y Alicante. Recuerde que para aquellas provincias que todavía no están incluidas en la base de datos de repetidores, el usuario selecciona el canal de recepción de cada emisión analógica.
- El usuario puede elegir los canales locales que se quieren a incluir en el proyecto.
- Se ha mejorado el cálculo del número de tomas no asignadas que son necesarias para que la instalación se ajuste a la normativa vigente.
- Se ha flexibilizado la estructura de los proyectos de viviendas adosadas, permitiendo de esta manera una gama más amplia de configuraciones de la instalación.
- Se han añadido más obras de ejemplo.
- Se mejora el funcionamiento del programa con determinadas combinaciones de localidades y características de la instalación introducida.
- Publicado el
- 2007.1.k
Mejoras en Electricidad
- Para viviendas unifamiliares, el programa permite asignar equipamientos que en versiones anteriores no eran compatibles con su cuadro general de mando y protección individual
- El usuario puede indicar la existencia de uno o dos garajes. Si se activa su presencia, el programa aumenta (para sus comprobaciones), el número mínimo de mecanismos que debe tener la instalación, de acuerdo con lo estipulado en la ITC-BT-25. En este caso, también permitirá la introducción de alumbrado de emergencia y tomas estancas.
- El programa permite definir iluminación exterior en la urbanización interior de la parcela: balizas, farolas, proyectores y columnas con luminaria decorativa.
- Es posible definir un motor de piscina, uno de ascensor y otro genérico.
- Se puede definir un circuito adicional de cocina y horno si hay dos cocinas en la vivienda.
- El programa genera circuitos adicionales de calefacción dependiendo de las tomas de calefacción introducidas, de modo que se cumpla lo estipulado en la ICT-BT-25.
- Para viviendas adosadas
- La definición de cargas de garaje; iluminación exterior en la urbanización interior de la parcela; y motor para piscina, para ascensor y para otros usos; pueden asignarse al cuadro general de mando y protección individual, del mismo modo que se hace en viviendas unifamiliares. Antes solamente podían asignarse al cuadro general de mando y protección de garaje o de servicios generales.
- Para viviendas plurifamiliares y adosadas, también se pueden introducir equipamientos que antes no se podían asignar.
- Asignaciones al cuadro general de mando y protección de servicios generales.
- Es posible definir un motor de piscina y otro genérico.
- Asignaciones al cuadro general de mando y protección individual.
- Se puede definir un circuito adicional de cocina y horno si hay dos cocinas en la vivienda.
- El programa genera circuitos adicionales de calefacción dependiendo de las tomas de calefacción introducidas, de modo que se cumpla lo estipulado en la ICT-BT-25.
- Asignaciones al cuadro general de mando y protección de servicios generales.
- Para todo tipo de viviendas.
- Se pueden dimensionar instalaciones eléctricas de viviendas de grandes dimensiones. El programa comprueba que el número de mecanismos colocados se ajusta a los criterios indicados por el Reglamento Electrotécnico para Baja Tensión (ITC-BT-25) para esas superficies de viviendas.
- Tras el cálculo, cuando se posiciona el cursor sobre una base de enchufe, el programa indica en pantalla (tool tip) el uso que el usuario le ha asignado.
- Se ha reestructurado el proyecto de instalación eléctrica en Baja Tensión generado por el programa. Sus principales apartados se organizan del siguiente modo:
- MEMORIA DESCRIPTIVA
- Objeto del proyecto
- Titular
- Emplazamiento de la instalación
- Legislación aplicable
- Descripción de la instalación
- Características de la instalación
- CÁLCULOS
- Bases de cálculo
- Dimensionado
- Cálculos de puesta a tierra
- PLIEGO DE CONDICIONES
- Calidad de los materiales
- Normas de ejecución de las instalaciones
- Pruebas reglamentarias
- Condiciones de uso, mantenimiento y seguridad
- Certificados y documentación
- Libro de órdenes
- MEDICIONES Y PRESUPUESTOS
- PLANOS
- Publicado el
- 2007.1.k
Pararrayos (nuevo módulo)

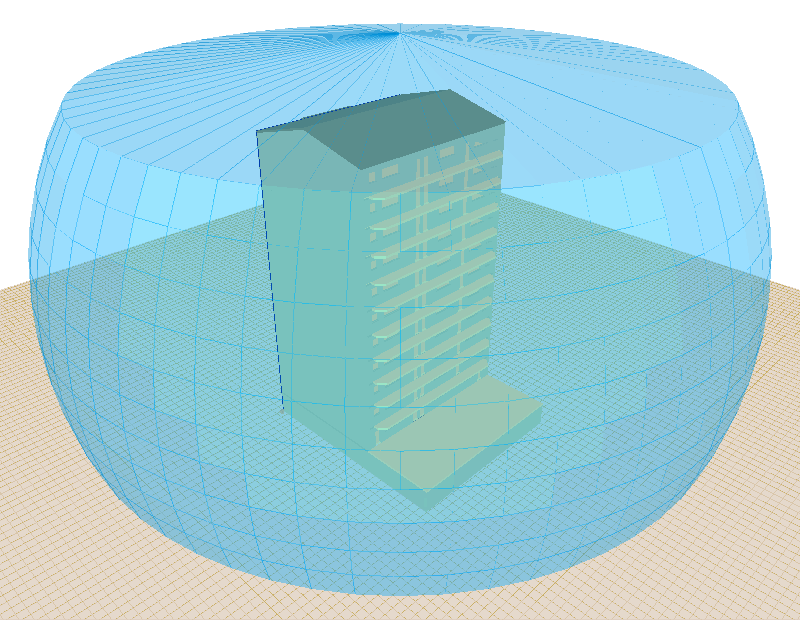

El nuevo módulo Pararrayos del programa Instalaciones del edificio de CYPE Ingenieros se ha creado para que el usuario resuelva una instalación de protección contra el rayo conforme al DB SU 8 del Código Técnico de la Edificación.
A partir de la descripción general del edificio (emplazamiento, entorno, tipo de terreno y estructura, etc.), el programa calcula, dimensiona, verifica y describe la instalación de protección incluyendo todos los elementos que la componen: pararrayos tipo PDC (con dispositivo de cebado), arquetas con sus respectivas tomas de tierra, conexiones con elementos metálicos en fachadas y con conjuntos receptores (antenas), conductores de bajada, etc.

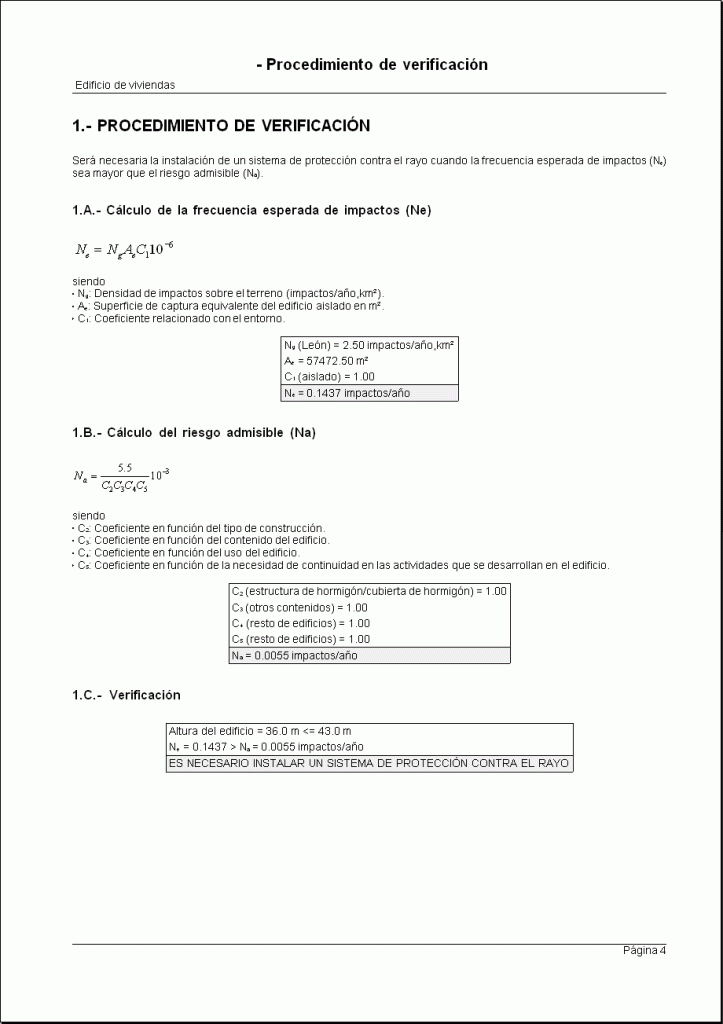

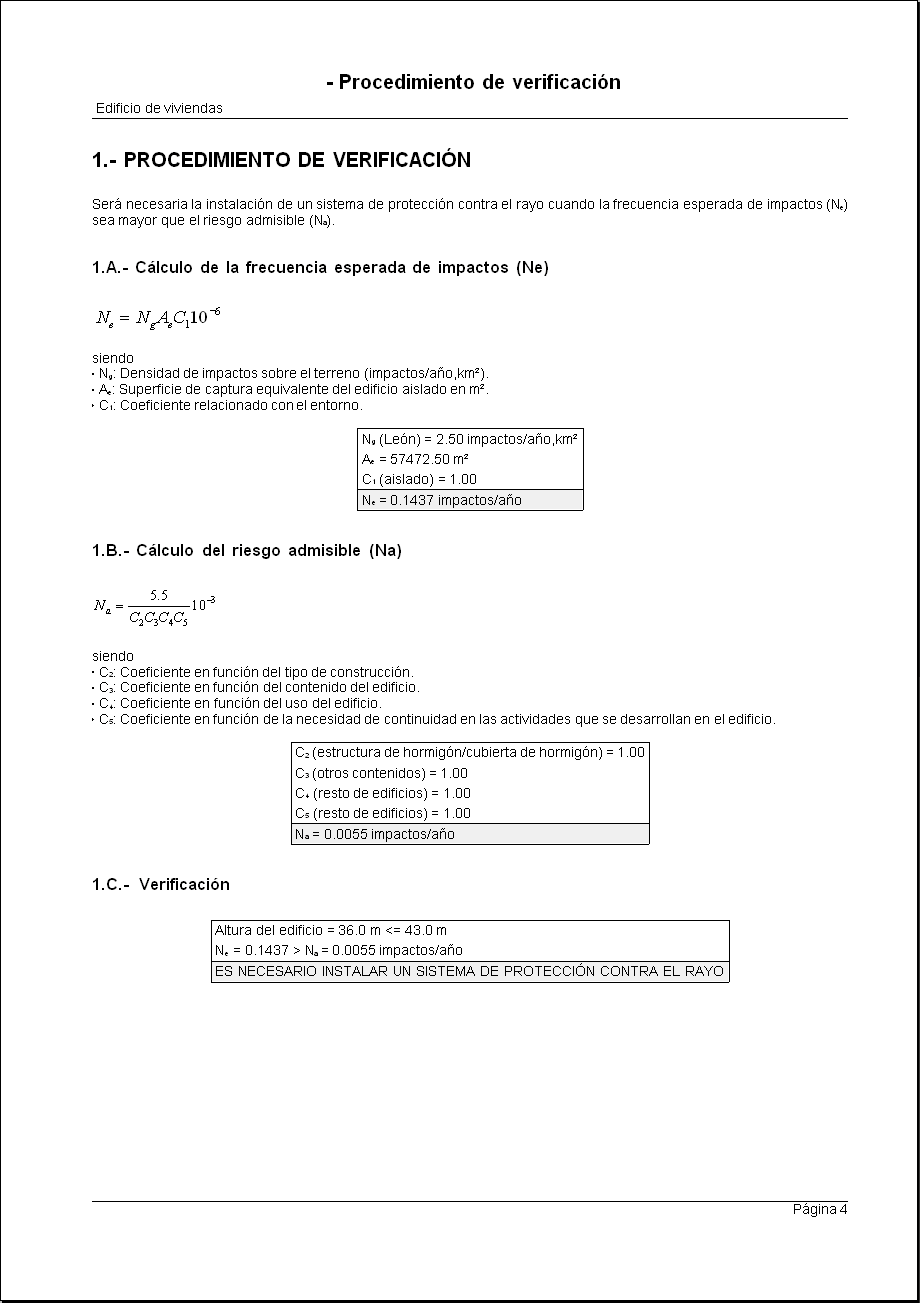

El programa genera los siguientes documentos:
- Justificación del cumplimiento del DB SU 8 con la siguiente estructura:
- Procedimiento de verificación
- Cálculo de la frecuencia esperada de impactos (Ne)
- Cálculo del riesgo admisible (Na)
- Verificación
- Descripción de la instalación
- Nivel de protección
- Descripción del sistema externo de protección frente al rayo
- Procedimiento de verificación
- Cuadro de materiales. Cantidad y descripción de cada material implementado en la instalación.
- Medición y presupuesto de la instalación.
En la página del producto Instalaciones del edificio. Pararrayos puede obtener más información sobre el nuevo módulo Pararrayos de Instalaciones del edificio.
- Publicado el
- 2007.1.k
Mejoras en Gas
- Se dimensiona la instalación receptora de gas según los criterios establecidos en el nuevo reglamento técnico de distribución y utilización de combustibles gaseosos y sus instrucciones técnicas complementarias ICG01 a ICG11 aprobado por el Real Decreto 919/2006, de 28 de julio.
- Según dicho reglamento, las instalaciones de almacenamiento de gases licuados del petróleo (GLP) en depósitos fijos (capacidad inferior o igual a 2000 m3) para el consumo en instalaciones receptoras se realizarán conforme a la norma UNE 60250:2004. El programa, en cumplimiento de la norma UNE 60250:2004, dimensiona el depósito e indica al usuario todas sus características en un listado que incluye su clasificación. En función de las características geométricas y la clasificación del deposito, éste es dibujado en los planos con sus medidas reales y con la distancia de seguridad necesaria, lo que permite ubicarlo correctamente en el plano.
- El programa también dimensiona las instalaciones receptoras de gas alimentadas de la red general, cuya presión máxima de operación (MOP) es inferior o igual 5 bar, según la norma UNE 60670:2005 tal y como indica el nuevo reglamento técnico de distribución y utilización de combustibles gaseosos y sus instrucciones técnicas complementarias ICG01 a ICG11.
- Publicado el
- 2007.1.k
Mejoras en Energía solar térmica
- Sombras en captadores. El programa calcula las sombras propias y las de los edificios adyacentes producidas en los captadores según el procedimiento propuesto en la sección HE 4 del Documento Básico HE Ahorro de energía del CTE. El usuario indica el contorno y la altura de los edificios adyacentes, además de la propia geometría y la posición de los captadores. El programa obtiene el diagrama de trayectorias del sol y la tabla con el cálculo de pérdidas por sombras.
- El programa realiza las comprobaciones que relacionan el consumo medio diario, el área de captación y el volumen de acumulación que aparecen en el ITE 10.1.3.2 del RITE, reglamento al que hace referencia el documento de la exigencia básica HE 2 Rendimiento de las instalaciones térmicas del CTE. Si dicha comprobación no se cumple, el programa emite un aviso tras el cálculo.
- El programa calcula las sombras producidas por los propios captadores según el ITE 10.1.3.1 Disposiciones de captadores y muestra los resultados en el diagrama de trayectorias del sol y en la tabla de pérdidas por sombras. Además, emite un aviso si existe solapamiento entre sombra y captador.
- Se permite al usuario forzar la inclinación de captadores con un ángulo fijo.
- Se ha aumentado el número de fabricantes del sistema de captación solar.
- Publicado el
- 2007.1.k
Mejoras en Climatización
- El programa permite calcular grupos térmicos cuando se han definidos varios conjuntos de recintos.
- Se optimiza el cálculo de cargas térmicas a través de huecos teniendo en cuenta el retranqueo propio y el efecto de dispositivos de sombras en voladizo.
- Se optimiza la medición del cable de bus de comunicaciones del control del sistema HIDROFIVE.
- Puentes térmicos. Se tiene en cuenta el efecto de los puentes térmicos planos para el cálculo de las cargas térmicas. El usuario puede introducir el dintel, la caja de persiana, el alféizar y el nicho u hornacina definiéndolos por capas como un cerramiento más. Se incluyen cerramientos predefinidos para ser utilizados en la simulación de los puentes térmicos planos producidos por dichos elementos.
- Publicado el
- 2007.1.k
Mejoras en Aislamiento
- La solapa Climatización y aislamiento se divide en dos: la solapa de Climatización y la de Aislamiento. Esta división se ha realizado para una mayor facilidad de diseño. Los elementos constructivos (cerramientos, huecos, forjados, cubiertas, etc,) se comparten en ambos módulos junto con los de Energía solar térmica y Pararrayos, y no es necesario introducirlos de nuevo en cualquiera de los otros tres.
- Puentes térmicos. Se pueden definir puentes térmicos lineales y planos para los huecos de ventanas.
- Puentes térmicos lineales.
Se tienen en cuenta para la exportación a LIDER. El programa permite introducirlos de dos maneras.- Definición del puente mediante la selección de tipos predefinidos obtenidos de la biblioteca del LIDER.
Se presentan gráficamente mediante un esquema en el que se indica la posición del aislamiento en el cerramiento. - Definición del puente mediante la indicación de sus valores de cálculo.
El usuario indica la transmitancia lineal y el factor de temperatura superficial interior. Para facilitar su introducción, el programa ofrece unos valores usuales de proyecto facilitados por Josep Solé Bonet de la empresa URSA.
- Definición del puente mediante la selección de tipos predefinidos obtenidos de la biblioteca del LIDER.
- Puentes térmicos planos.
Se tienen en cuenta para la confección de las fichas justificativas de la opción simplificada del DB HE Ahorro de energía, y para el cálculo de cargas térmicas en Climatización. El usuario puede introducir el dintel, la caja de persiana, el alféizar y el nicho u hornacina definiéndolos por capas como un cerramiento más. Esta versión ofrece al usuario unos cerramientos predefinidos para poder ser utilizados en la simulación de los puentes térmicos planos producidos por dichos elementos.
- Puentes térmicos lineales.
- Sombras en ventanas. Se permite definir en las ventanas dispositivos de sombras laterales y en voladizo que se tendrán en cuenta en la exportación a LIDER. Las sombras de voladizos también intervienen en el cálculo de las fichas justificativas de la opción simplificada del DB HE Ahorro de energía y en el cálculo de cargas térmicas que realiza el módulo Climatización de Instalaciones del edificio.
- Tipología de ventanas. Se pueden predefinir tres tipos diferentes de ventanas. También se permite introducir más de tres indicando sus características cada vez que se introduce una. Con esta mejora, el control sobre la definición de estos huecos es más eficaz: si el usuario cambia alguna de sus propiedades, la corrección afectará a todas las ventanas del mismo tipo de la obra.
- Se han introducido cerramientos, tabiquerías y cubiertas predefinidos en la biblioteca. De este modo el proyectista puede partir de datos predefinidos para obras en las que no disponga de dicha información.
- Se ha optimizado la introducción de cerramientos y tabiquerías utilizando las capturas a plantillas de ficheros DXF o DWG.
- Desaparecen los conjuntos de recintos para el módulo Aislamiento. En aislamiento se utilizaban en versiones anteriores para que el programa pudiese deducir datos sin preguntar al usuario. En su sustitución, el usuario define si un recinto sin climatizar es de uso particular o común; si la tabiquería es divisoria (separación entre distintos usuarios) o no; e indica el tipo de edificio (unifamiliar, plurifamiliar y oficinas). La ventaja para el usuario reside en que no tiene que crear conjuntos de recintos para calcular solamente el aislamiento térmico y acústico. Si ha de crearlos para el módulo Climatización, tendrá mayor libertad a la hora de definirlos sin pensar en las influencias que pueda tener sobre el aislamiento térmico y acústico.
- Sombras de edificios próximos. El programa permite introducir el contorno y la altura de edificios adyacentes para que se tengan en cuenta las sombras que producen en nuestro edificio a la hora de exportar a LIDER. Esta utilidad también está disponible en el módulo Solar térmica.
- Se desestima el nivel de ruido de impacto en recintos bajo tejados, bajo cubiertas no transitables (ajardinada o con gravas) o bajo locales sin climatizar (no habitables).
- Desaparece, del módulo Aislamiento, el listado de la Ficha justificativa del cálculo del Kg del edificio. Esta ficha justificativa se generaba de acuerdo a lo establecido en la NBE-CT-79 “Condiciones Térmicas de los Edificios”, norma derogada con la aprobación del Código Técnico de la Edificación (Disposición derogatoria única. Derogación normativa: 1.b). El periodo transitorio de seis meses en el cual podía seguir aplicándose (Disposición transitoria segunda. Régimen de aplicación de la normativa anterior al Código Técnico de la Edificación: 1a) también ha finalizado, por lo que ha quedado completamente fuera de uso. No obstante, en el menú de programas de CYPE Ingenieros sigue habiendo acceso al programa Cálculo del coeficiente Kg, con el que es posible comprobar el cumplimiento de este coeficiente para obras antiguas, aunque en un entorno diferente al programa Instalaciones del edificio.
- Publicado el
- 2007.1.k
Mejoras genéricas
- Asistente de introducción de datos. Todos los módulos de Instalaciones del edificio disponen de un asistente que guía al usuario para introducir los datos generales de proyecto.
- Ordenación de solapas. Las solapas pertenecientes a cada tipo de instalación se han ordenado teniendo en cuenta el orden más usual de realización del proyecto (Aislamiento, Fontanería, Saneamiento, Climatización, Solar térmica, Gas, Contra incendios, Pararrayos, Electricidad o Telecomunicaciones).
- Definición de estancias. En los módulos donde se definen las estancias de las viviendas (Solar térmica, Gas, Electricidad y Telecomunicaciones), es posible definir un solo baño si se han seleccionado tres dormitorios.
- Publicado el
- 2007.1.k
Mejoras en Climatización y aislamiento
- Se pueden definir en la misma obra varios tipos de radiadores. El programa permite predefinir hasta tres tipos diferentes. Si hubiese más de tres, es posible indicar las características cada vez que se introduce un radiador.
- Es posible diseñar una instalación de conductos rectangulares con ramales flexibles circulares. De esta forma, el programa permite alimentar un mayor número de difusores con plenum (rotacionales, lineales, etc.) con un solo fancoil de techo de distribución por conductos, ya que el conducto rectangular hace de colector de aire.
- Se pueden definir en un mismo proyecto hasta tres tipos de conductos rectangulares con diferentes materiales.
- El programa permite combinar conductos flexibles circulares con y sin aislamiento. El usuario puede modificar esta característica cada vez que se introduce un conducto flexible.
- Es posible disponer una toma de aire exterior al inicio del conducto de retorno, aunque existan rejillas entre la toma y el fancoil.
- Se simplifica la selección de climatizadoras. El tratamiento de aire exterior pasa a ser una característica de cada tipo de climatizadora y se evita tener que mostrar al usuario el doble de climatizadoras, unas con tratamiento de aire exterior y otras sin él.
- Publicado el
- 2007.1.j
Mejoras en Energía solar térmica
- Se amplía el catálogo de captación solar para viviendas unifamiliares y adosadas con captadores de más de 8 m2 y 400 litros de acumulación.
- El programa se ha adaptado al Decreto 21/2006, de 14 de febrero del DOGC (Diari Oficial de la Generalitat de Catalunya), por el que se regula la adopción de criterios ambientales y de ecoeficiencia en los edificios. Ahora el programa incorpora los datos climáticos de todos los municipios de Cataluña; adopta la contribución solar mínima para la producción de agua caliente sanitaria; y tiene en cuenta el consumo mínimo de agua caliente sanitaria; que especifica el mencionado decreto.
- Publicado el
- 2007.1.i
Mejoras en Climatización y aislamiento
- Se ha mejorado el algoritmo de dimensionamiento de conductos por el método de la pérdida de carga constante, con lo que ahora se obtienen dimensiones más uniformes para las secciones de conductos.
- Se añade la posibilidad de forzar las dimensiones de los conductos rectangulares de conducción de aire (ancho y alto) para un mayor control de la instalación.
- Para cada fancoil y para cada climatizadora, se pueden fijar la velocidad inicial máxima en conductos, y la velocidad máxima en conductos con difusores o rejillas; y elegir el método de dimensionamiento de conductos (pérdida de carga constante o ganancia estática).
- Se mejora la medición de la superficie de conductos al adoptar el programa la formulación recomendada por ANDIMA.
- Las rejillas de extracción y de toma de aire se gestionan igual que las de retorno e impulsión. Es decir, se dimensionan automáticamente y pueden editarse tras el cálculo para seleccionar la rejilla a colocar de entre todas las compatibles con el caudal y presión calculados.
- Se pueden definir hasta tres series de tuberías para emplearlas en la misma instalación con la posibilidad de que cada una de ellas pueda adoptar hasta cuatro materiales diferentes. La serie de tuberías de un determinado tramo la elije el usuario cuando introduce la tubería. El programa selecciona el material automáticamente según el diámetro máximo utilizable para ese material que ha sido definido previamente por el usuario.
- En la descripción de tuberías se calculan los espesores de aislamiento según UNE (instalación interior/exterior). Además, se han implementado el aislamiento con fibra de vidrio y varios acabados superficiales (pintura, chapa de aluminio). Todos estos elementos se incluyen en el presupuesto de la obra.
- Se emite un mensaje de advertencia (no invalida el cálculo) si se producen intersecciones entre tuberías, conductos y equipos.
- Cuando se introduce un cerramiento o forjado por capas, el programa indica los valores de cálculo resultantes en el mismo diálogo de definición. En cerramientos se indican el coeficiente U, el espesor, el peso superficial y el aislamiento acústico. En forjados se muestran, además, el coeficiente U de refrigeración y calefacción, y el nivel de ruido de impacto.
En cerramientos, el programa también se indica cual es la parte interior y exterior del cerramiento. - En el diálogo Datos generales se pueden consultar directamente los parámetros climáticos para el municipio seleccionado. También se pueden definir dichos parámetros mediante una biblioteca con valores climáticos introducidos por el usuario.
- Se puede definir un cristal genérico indicando el factor solar, el coeficiente de transmisión térmica y el espesor. Este cristal también se exporta a LIDER con las características definidas.
- Se ha optimizado la accesibilidad a los datos de la biblioteca de LIDER.
- Se pueden introducir puertas indicando dos puntos sobre la planta que definen el ancho de la misma, además de las formas existentes en versiones anteriores (ancho predefinido y ancho indicado numéricamente por el usuario).
- Publicado el
- 2007.1.i
