- Se han añadido nuevos símbolos en Electricidad.
Historial de actualizaciones
CYPECAD MEP
Mejoras en Instalaciones de Edificios. Electricidad
- Publicado el
- 2005.1.n
Mejoras en Instalaciones de Edificios (Argentina)
- Con la versión 2005.1.l las instalaciones de fontanería aparecen por defecto por el techo a partir de la planta baja, pero en Argentina se realizan por el suelo y no por el techo. Se ha modificado esto atendiendo a esta práctica.
- Publicado el
- 2005.1.m
Mejoras en Instalaciones de Edificios
- Corrección de las sumas en la ficha KG del programa Climatización.
- Publicado el
- 2005.1.m
Novedades de Climatización
Se implementa el cálculo de la instalación de calefacción con dos módulos nuevos:
- Radiadores, tanto de agua como eléctricos (toalleros, acumuladores de calor, convectores, radiadores eléctricos).

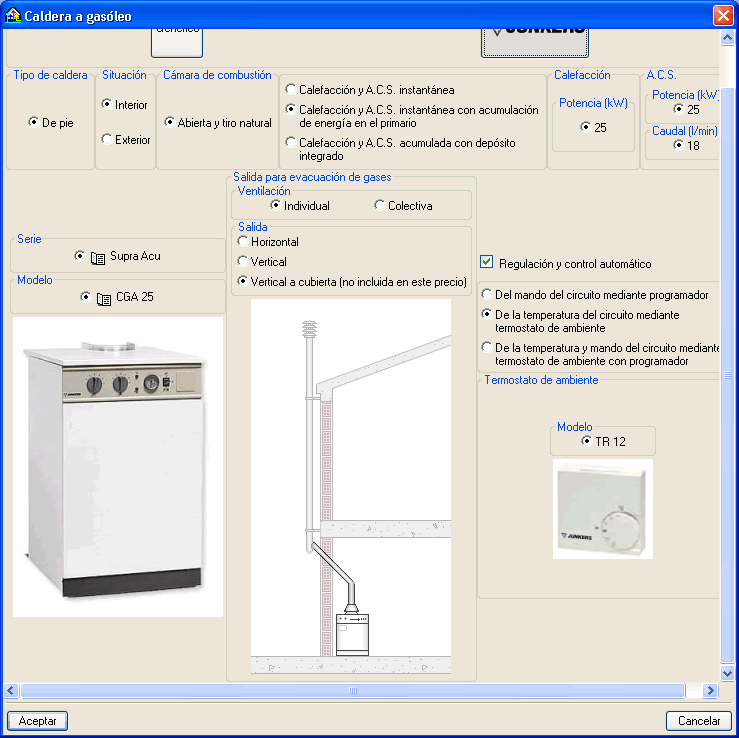

- Calderas individuales de gasóleo y eléctricas (sólo para calefacción o mixtas).
Las tuberías de agua, si es el sistema elegido, puede calcularlas con el módulo Tuberías de agua para climatización de la versión 2005, ya existente.
Para utilizar los módulos de radiadores y calderas, necesita el módulo Cálculo de Cargas de Calefacción, ya que el programa dimensiona automáticamente el número de elementos de los radiadores y la potencia necesaria de la caldera (carga térmica de calefacción y consumo de agua caliente sanitaria).
- Datos climáticos de todos los municipios de España
Los módulos Cálculo de Cargas Térmicas de Verano y Cálculo de Cargas Térmicas de Calefacción disponen de los datos climáticos de todos los municipios de España. - Preinstalación de aire acondicionado

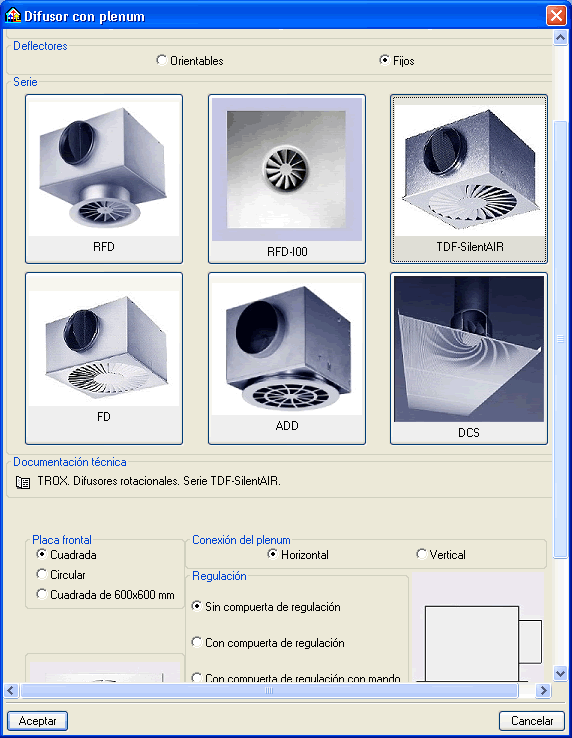

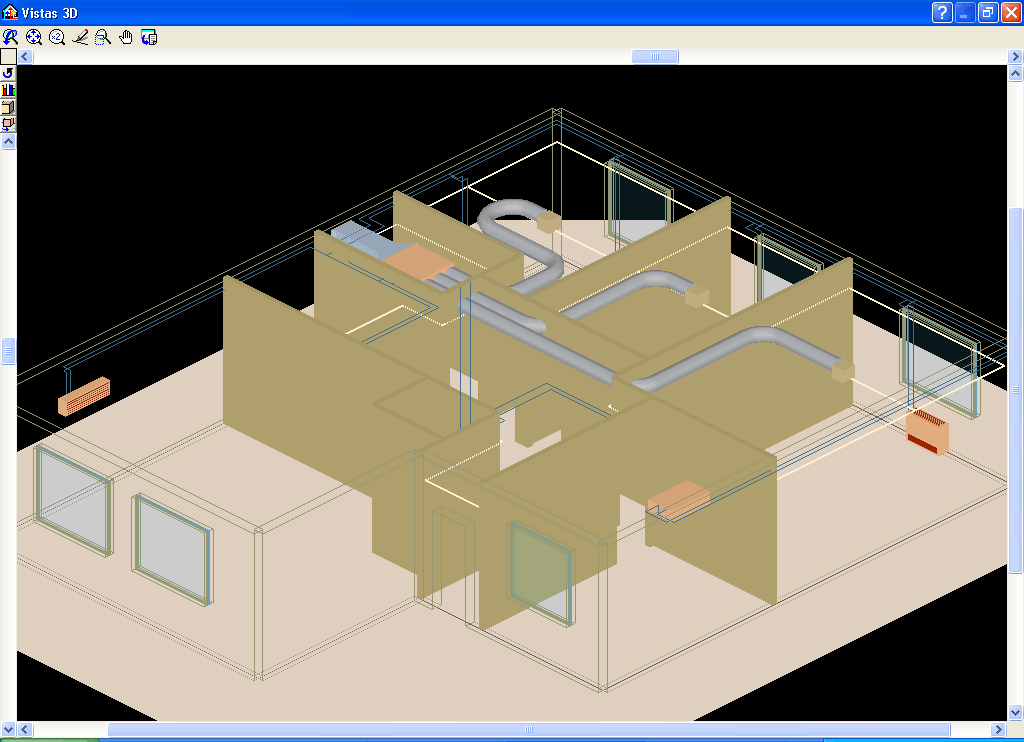

Con los módulos Cálculo de cargas térmicas de verano y Conductos de aire acondicionado -al que se ha aumentado el número y tipos de elementos de difusión (rejillas) y se le han añadido los conductos circulares flexibles-, se puede dimensionar la preinstalación y obtener el dibujo de los planos de planta con su trazado y rejillas.

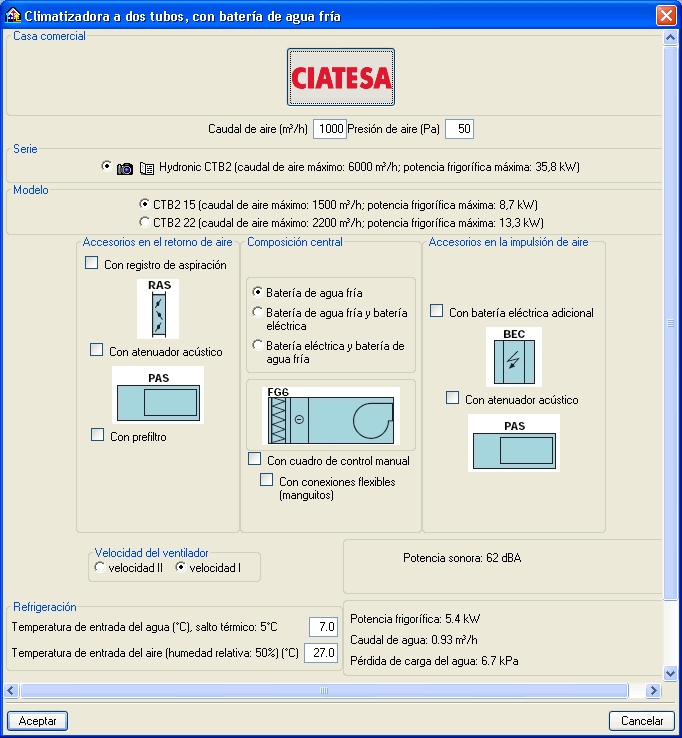

- Se añaden las Climatizadoras, utilizable para aquéllos que tengan el módulo Selección de Fancoils.

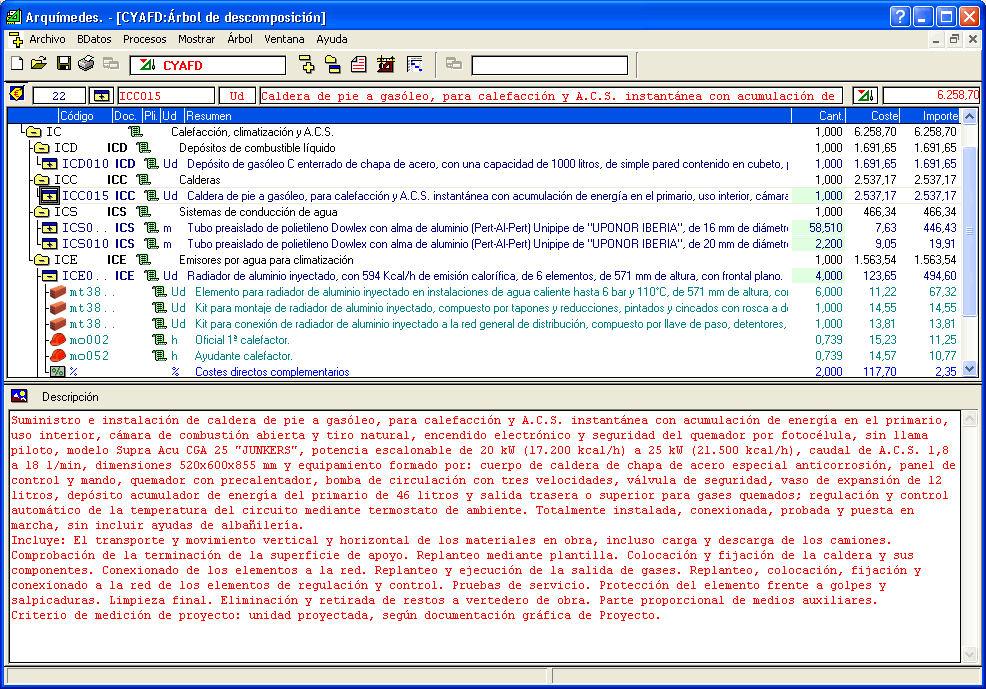

- Desde todos los módulos de Climatización, se pueden elaborar los presupuestos de las instalaciones calculadas y su exportación a Arquímedes (si dispone de la conexión del Generador de Precios con Arquímedes).
También proporcionan listados de cálculo y planos en planta y en 3D; se puede incluir el dibujo en planta de cerramientos, puertas y lucernarios dibujados de plantillas de formatos DXF, DWG, JPEG, JPG, BMP, WMF o PCX.
- Publicado el
- 2005.1.l
Novedades de Electricidad

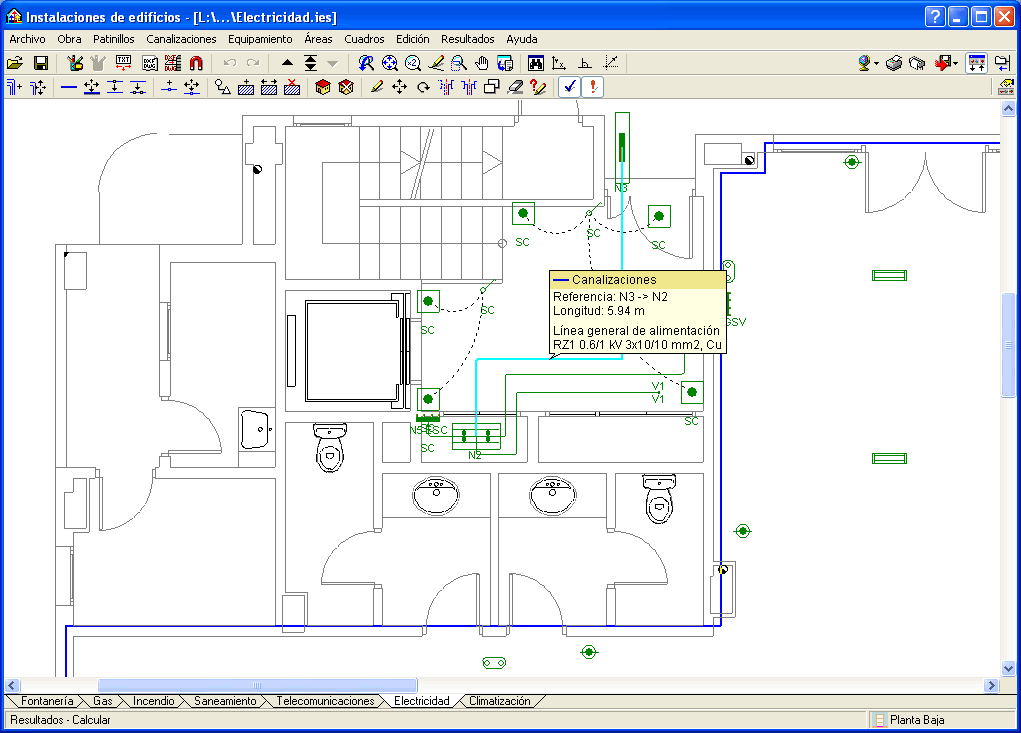

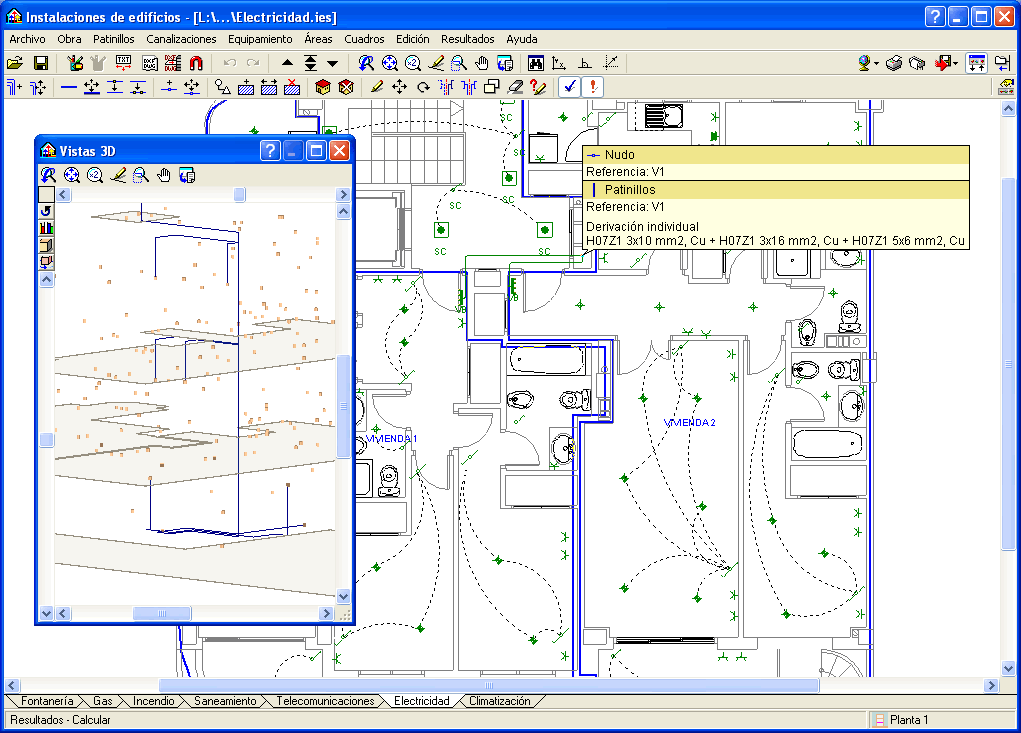

En la misma línea se ha renovado el programa de Electricidad. El programa pasa a ser ahora una herramienta para el proyectista, para viviendas plurifamiliares, unifamiliares y adosadas. La introducción de datos del proyecto es ahora mucho más sencilla e intuitiva. El proyectista toma exclusivamente decisiones de proyecto y el programa dimensiona todos y cada uno de los elementos de la instalación.

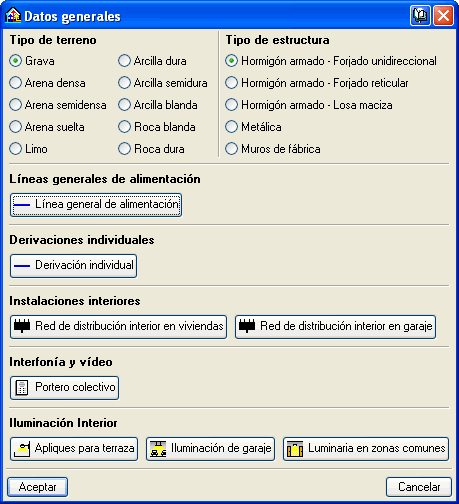

- Cálculo automático de la red de toma de tierra. (Según ITC-BT-26)
El usuario sólo introduce el tipo de terreno y el tipo de estructura. - Cálculo automático de las Cajas Generales de Protección.
Sólo se pide al proyectista la disposición sobre el plano de las Caja General de Protección (CGP) y la Caja de Protección y Medida (CPM), y el programa las dimensiona (según la ITC-BT-13) utilizando todas las cargas del proyecto de acuerdo con los respectivos coeficientes de simultaneidad (según la ITC-BT-10). Además, cuando sea necesario, el usuario puede introducir varias CGP y varias CPM en el mismo proyecto. - Cálculo automático de la Línea General de Alimentación. (según ITC-BT-14).
La LGA se dimensiona utilizando todas las cargas del proyecto de acuerdo con los respectivos coeficientes de simultaneidad (ITC-BT-10). Cuando sea necesario, el proyectista puede introducir varias LGA.
- Cálculo automático de la Centralización de Contadores. (según ITC-BT-16).
La Centralización de Contadores se dimensiona disponiendo los módulos de interruptor general de maniobra, embarrado general, fusibles de seguridad, contadores monofásicos, contadores trifásicos, servicios generales, y embarrado de protección con bornes de salida y conexión a tierra. También el proyectista puede introducir varias CC cuando sea necesario. - Cálculo automático de las Derivaciones Individuales. (Según ITC-BT-15).
Las Derivaciones Individuales (DI) se dimensionan dependiendo de la carga asignada a cada una (según la ITC-BT-10). La introducción de éstas es ahora más sencilla reconociendo el programa los desniveles del proyecto previamente introducidos por el usuario.
El programa también calcula las corrientes de cortocircuito según el BT-Anexo 3 de la Guía Técnica.
Todos los elementos dimensionados automáticamente por el programa pueden ser modificados y personalizados por el proyectista.
Teniendo en cuenta todo lo indicado, el proyectista sólo tiene que diseñar los planos de su proyecto, pues el programa ya se ocupa de todo el dimensionamiento, obteniendo los listados de comprobación cálculo, las mediciones, el presupuesto y el esquema unifilar de forma rápida y eficaz. Puesto que el cálculo es ahora más preciso, el presupuesto de la instalación calculado por el programa (si se dispone de permisos en la licencia de uso para utilizar la conexión entre el Generador de Precios y Arquímedes) se aproxima más a los precios de mercado.
- Publicado el
- 2005.1.l
Novedades de Telecomunicaciones
El programa se ha renovado íntegramente para diseñar Infraestructuras Comunes de Telecomunicaciones según el reglamento de ICT aprobado por el Real Decreto 401/2003 de 4 de abril y la Orden de 14 de mayo de 2003 que lo desarrolla.

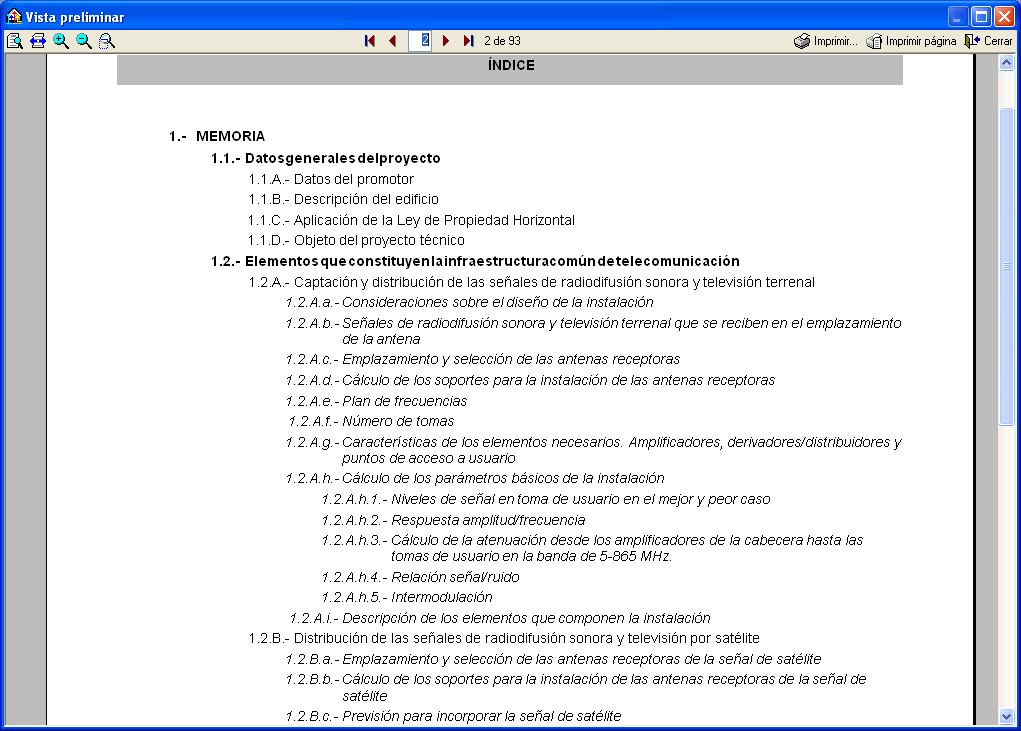

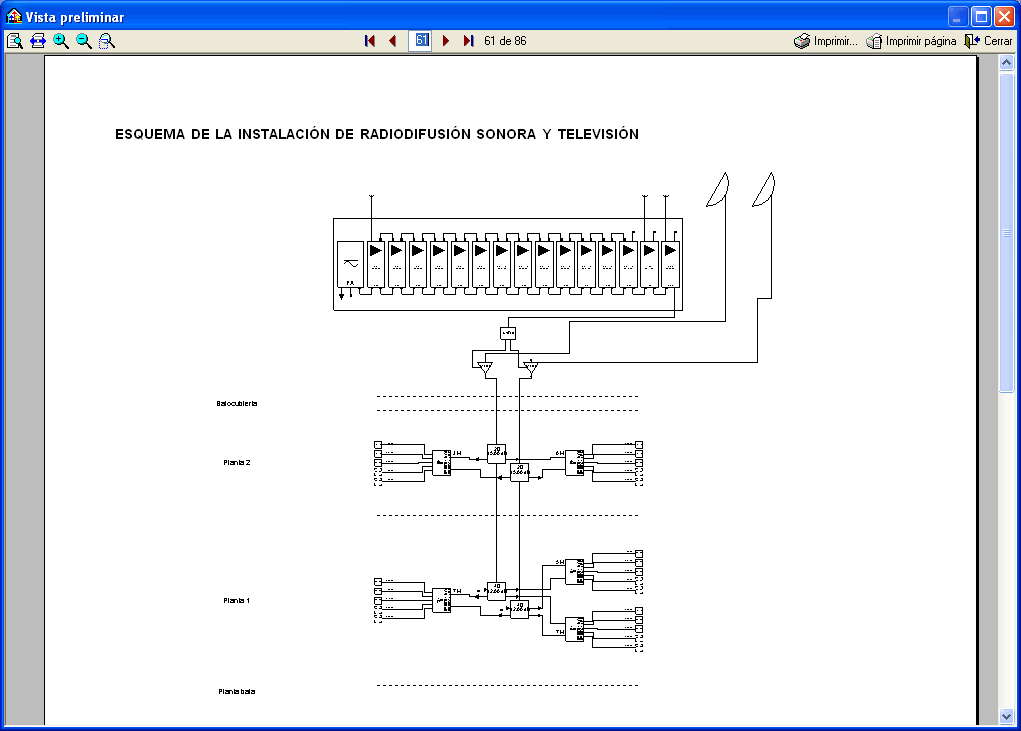

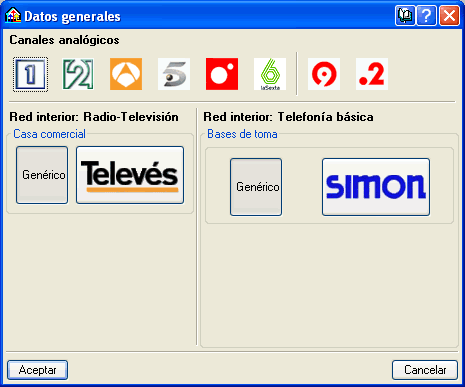

El usuario toma una serie de decisiones globales y el programa genera la documentación completa del proyecto en un documento único (memoria y anejo de cálculo, planos, pliego de condiciones y presupuesto), que incluso contiene la portada normalizada y los esquemas de principio de las infraestructuras y de los servicios de telefonía básica, radio y televisión. Todo esto con la posibilidad de exportación a los formatos PDF, RTF y HTML.
Se incluye la previsión de canales digitales para todos los municipios de España según el Plan Técnico Nacional de Televisión Terrenal y el Plan Técnico Nacional de Televisión Digital Local. También selecciona automáticamente las emisiones analógicas según la provincia y municipio seleccionado.
El presupuesto y la medición de la instalación pueden exportarse a Arquímedes y al formato estándar FIEBDC-3. Los precios del presupuesto se obtienen del Generador de Precios de CYPE Ingenieros. Para obtener el presupuesto de la instalación es necesario disponer de permisos en la licencia de uso para utilizar la conexión entre el Generador de Precios y Arquímedes.
- Publicado el
- 2005.1.l
Mejoras en Instalaciones de Edificios
- Existen importantes novedades en los módulos de:
- Telecomunicaciones. Genera la documentación completa del proyecto en un documento único listo para visar, previsión de canales digitales y selección de canales analógicos para todos los municipios de España, generación automática del presupuesto de la instalación...Electricidad. Cálculo automático de la red de toma de tierra, cajas generales de protección, línea general de alimentación, centralización de contadores, derivaciones individuales...Climatización. Cálculo y dimensionamiento de radiadores y calderas, datos climáticos de todos los municipios de España, preinstalación de aire acondicionado, conductos de aire circulares flexibles, climatizadoras, generación automática del presupuesto de la instalación...
- El programa aplica las normas NIA de obligado cumplimiento, haciendo que el diseño de las instalaciones sea por el techo sin necesidad de definir las alturas de los nudos. Al abrir una obra la instalación se situará en el techo por defecto. Si no es el caso, no olvide cambiarlo.
- El programa permite la introducción de telefonillo/interfono en viviendas unifamiliares.
- Se han ajustado los cálculos de la medición de la longitud de los cables.
- El programa muestra los valores de CDV en tanto por ciento ( %).
- El programa muestra en pantalla los datos de cálculo sin necesidad de generar el esquema unifilar.
- Publicado el
- 2005.1.l
Mejoras en Instalaciones de Edificios
- Cuando se quiere visualizar en el plano la pendiente y la longitud de las líneas de saneamiento, y éstos son cortas, se abrevia la palabra “pendiente” con una “p”.
- Los fluorescentes, la CC y la CGP de electricidad se pueden girar en el plano.
- El programa Saneamiento coloca ventilación secundaria cuando se trata de una bajante mixta (fecales+pluviales).
- El programa Saneamiento comprueba los ramales, colectores y bajantes exteriores, y en todas las tablas relaciona unidades de desagüe con diámetros exteriores.
- Publicado el
- 2005.1.k
Mejoras en Instalaciones de Edificios. Módulo Climatización
- Para tuberías de agua se implementa la distribución a cuatro tubos y se incluyen los correspondientes fancoils que pertenecen a este sistema de distribución.
- Se seleccionan las bombas de circulación teniendo en cuenta el caudal y la presión demandados. De esta forma, se garantiza que el modelo de bomba dispuesto es adecuado.
- Para los colectores se ha implementado el dimensionamiento y se han incluido las partidas correspondientes en la medición y el presupuesto.
- Se verifica que cada grupo de equipos alimenta a un único conjunto de recintos, comprobándose que la potencia suministrada es suficiente.
- Optimización de los diámetros de las tuberías al calcular la obra.
- Se ha mejorado la agrupación de los distintos elementos de la obra a la hora de generar la medición y el presupuesto (por recinto, por conjunto de recintos y por planta).
- El programa permite omitir la comprobación de renovación de aire para el caso de recintos en los que dicha renovación se haga de forma manual abriendo y cerrando ventanas.
- Publicado el
- 2005.1.i
Mejoras en Instalaciones de Edificios. Módulo Climatización
- Permite realizar el presupuesto completo de la instalación, tanto para la promoción privada como para la administración. Además, permite exportar el presupuesto a BC3, Arquímedes, Arquímedes y Control de Obra y Arquímedes edición ASEMAS. Esta exportación supone un ahorro considerable de tiempo a la hora de realizar el presupuesto.
- Permite calcular la preinstalación de aire acondicionado en vivienda, dimensionando las necesidades del equipo junto a toda la instalación de aire (conductos, difusores y rejillas) en función del cálculo de cargas térmicas.
- Se han introducido los colectores de impulsión y de retorno para el circuito de agua. Con este elemento, el proyectista puede introducir varios equipos funcionando simultáneamente sobre el mismo circuito. Por tanto, la obra proyectada puede tener cualquier tamaño.
- Con la introducción de los colectores, comprueba la necesidad de grupo hidráulico para la instalación, además de calcular el circuito primario y secundario.
- Se han introducido nuevas series en bombas de calor, enfriadoras y fancoils.
- Se ha mejorado la introducción del circuito de tuberías de agua, ya que la definición del material se realiza una sola vez para toda la instalación. Por tanto, existe un ahorro de datos introducidos y una aumento de seguridad en la introducción.
- Se ha mejorado la introducción de cerramientos exteriores en calefacción.
- Se ha mejorado el cálculo de calefacción con locales climatizados a temperatura constante.
- Publicado el
- 2005.1.g
Mejoras en Instalaciones de edificios
- Se amplía el rango de la potencia de las calderas a 1.000 KW.
- Publicado el
- 2005.1.f
Mejoras en Instalaciones de edificios (Telecomunicaciones)
- Se han modificado los listados del programa, de modo que los resultados sean acordes a lo especificado en la Orden Ministerial CTE-1296/2003.
- Publicado el
- 2005.1.d
