- Se ha mejorado el tiempo de edición y de cálculo de rociadores.
Historial de actualizaciones
CYPECAD MEP
Mejoras en Instalaciones de edificios (Incendios)
- Publicado el
- 2005.1.d
Mejoras en Instalaciones de edificios (Climatización)
- Se han añadido enfriadoras, bombas de calor no reversibles y nuevas series de bombas de calor.
- Se ha mejorado la introducción de tuberías distinguiendo entre impulsión y retorno en la captura de las mismas.
- Se han incorporado fancoils de suelo, de techo y de cassette.
- Publicado el
- 2005.1.d
Mejoras en Instalaciones de Edificios
- En el módulo de Climatización, al definir una planta baja a 0,80 m sobre la cota de rasante (0,00 m), al editar la ficha del kg, en el apartado S,aparece como forjado sobre cámara de aire < 1 m .
- Si en el módulo de Climatización realizo el cálculo únicamente de refrigeración, al pulsar en Imprimir listados de la obra aparecen los listados generales y, además, el listado del sistema de control de la instalación.
- Publicado el
- 2005.1.c
Novedades para todos los módulos de Instalaciones de Edificios. Importación de plantillas de dibujo en diversos formatos
- Es posible importar ficheros de dibujo en formatos JPEG, JPG, BMP, WMF, EMF y PCX, además de los formatos DXF y DWG, desde cualquiera de los programas que integra Instalaciones de Edificios.
- Se puede modificar el origen y la escala de cualquier fichero de dibujo importado independientemente del formato que tenga.
- Publicado el
- 2005.1.a
Compatibilidad con otros programas
El programa permite importar obras desde Instalaciones de climatización: Sistema Hidrofive. Por tanto, es compatible con las obras que hayan sido creadas desde este programa.
- Publicado el
- 2005.1.a
Listados de cálculo y planos

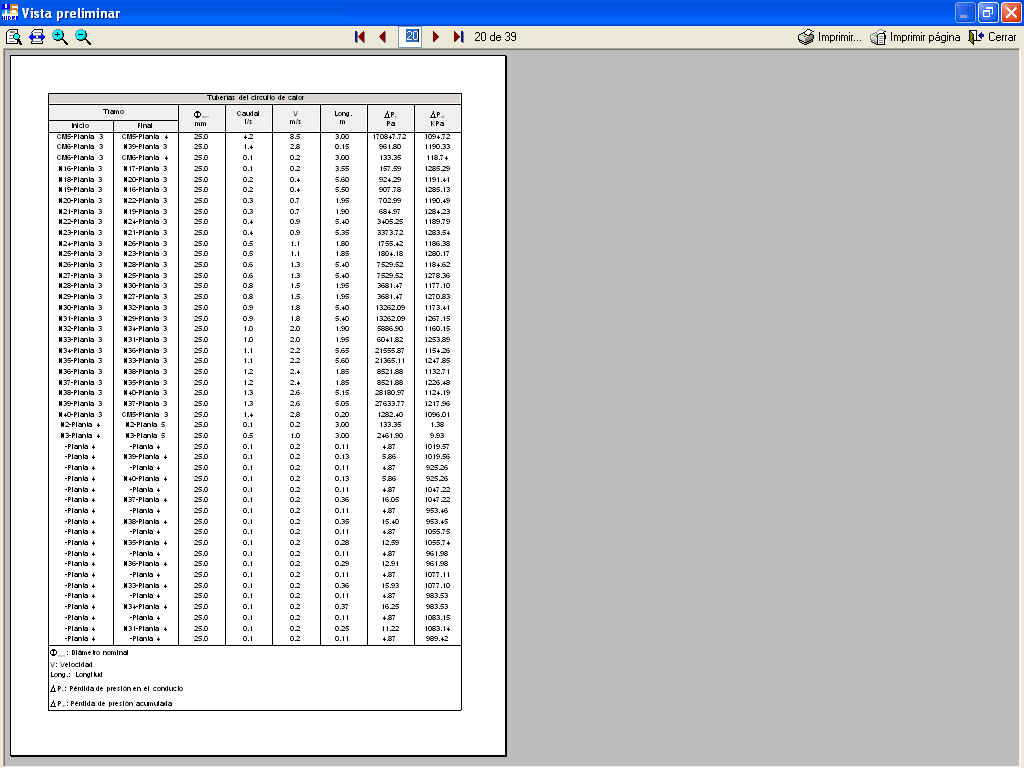

Los resultados se obtienen mediante listados completos que se pueden exportar a los formatos más habituales (TXT, HTML, PDF, RTF). Por tanto, el proyectista podrá usarlos en la memoria de cálculo del proyecto.
Además, dispone de una potente herramienta de generación de planos en la cual el diseñador podrá obtener todos los planos que necesite con la configuración que desee.
- Publicado el
- 2005.1.a
Presupuesto de la instalación de climatización
Tras el cálculo, el programa permite imprimir el presupuesto de la instalación, tanto para la promoción privada como para la administración, en unos listados predefinidos en el programa. Además, permite exportar el presupuesto al formato FIEBDC-3, y a Arquímedes, Arquímedes y Control de Obra y Arquímedes Edición ASEMAS. Esta exportación supone un ahorro considerable de tiempo a la hora de realizar el presupuesto.
Los precios se obtienen del Generador de Precios de la Construcción seleccionado en el propio programa de Climatización. Para imprimir el presupuesto de la instalación o generarlo en formato FIEBDC-3, es necesario disponer en la licencia de permisos para utilizar la conexión con el Generador de Precios de CYPE Ingenieros. Para editar el presupuesto directamente en Arquímedes, es imprescindible tener permisos en la licencia de la conexión con el Generador de Precios y de alguna de las versiones de Arquímedes operativas (Arquímedes, Arquímedes y Control de Obra, o Arquímedes edición ASEMAS).
Si es usted mutualista de ASEMAS, recuerde que puede solicitar y disponer gratuitamente de la versión Arquímedes Edición ASEMAS que, junto a la conexión con el Generador de Precios de la Construcción (se adquiere a precios preferenciales para mutualistas de ASEMAS), permite realizar las modificaciones deseadas desde el propio Generador de Precios.
- Publicado el
- 2005.1.a
Interacción de la definición de recintos y conjuntos de recintos para el cálculo de cargas con la descripción de la instalación de climatización
El programa integra los datos y resultados del cálculo de cargas térmicas con la instalación de climatización diseñada. En primer lugar, se obtienen la carga térmica de verano, la carga térmica de calefacción y el caudal necesario de ventilación de cada recinto del cálculo de cargas térmicas. A continuación, el programa compara las cargas térmicas de refrigeración y de calefacción con la potencia real producida por los fancoils. En caso de tener varios fancoils en un recinto, el programa realizará la suma de la potencia de cada uno de ellos y la comparará con el cálculo anterior.
Se reparte el caudal necesario de ventilación para cada uno de los recintos a cada fancoil con toma de aire exterior. El programa compara el caudal de ventilación necesaria para un recinto con el caudal de aire exterior proporcionado por los fancoils. De este modo el proyectista obtiene mayor seguridad a la hora de diseñar la instalación.
- Publicado el
- 2005.1.a
Selección de Fancoils (nuevo módulo)
El módulo permite realizar una cómoda selección de fancoils para la instalación de climatización, teniendo en cuenta sus características reales y basándose en los catálogos de marcas líderes en el sector de la climatización. Todos los equipos se seleccionan con las características reales en función de las condiciones que desee el proyectista y del catálogo del fabricante, disponiéndose de este último para consulta.
Los fancoils se disponen en su posición real según su tipología: techo, pared, falso techo, suelo, etc., teniendo en cuenta sus dimensiones. El programa considera automáticamente la interacción con los diferentes elementos constructivos implicados (espesores de pared, cantos de forjado, disposición de falso techo, desniveles, etc.) para realizar un posicionamiento real del fancoil.
Las conexiones de tuberías y conductos se realizan en las posiciones reales de la toma, incluyendo, para el caso de conductos, las dimensiones de la salida (fancoils con distribución por conductos) y entrada de aire. Esto permite realizar un cálculo exacto de las longitudes de tubería y de los despieces de los conductos, así como mostrar los fancoils integrados en la vista 3D real de la instalación.
- Publicado el
- 2005.1.a
Selección de Equipos Compactos, sistemas aire-agua (nuevo módulo)
El módulo permite realizar una cómoda selección de equipos de climatización, basados en sistemas aire-agua (bombas de calor y enfriadoras), de marcas líderes en el sector de la climatización. Todos los equipos se seleccionan con las características reales en función de las condiciones que desee el proyectista y del catálogo del fabricante, disponiéndose de este último para consulta.
Los equipos se disponen en su posición real sobre el plano de la planta, se dibujan con sus dimensiones reales e incluyen los espacios de mantenimiento aconsejados por el fabricante. De este modo, el proyectista puede comprobar que existe suficiente espacio para un correcto mantenimiento de la instalación.
Las conexiones de tuberías al equipo se realizan en la posición 3D de la toma, de manera que proporcionan un cálculo real de las longitudes de tubería y una vista 3D integrada del equipo, con sus dimensiones reales.
- Publicado el
- 2005.1.a
Tuberías de Agua para Climatización (nuevo módulo)

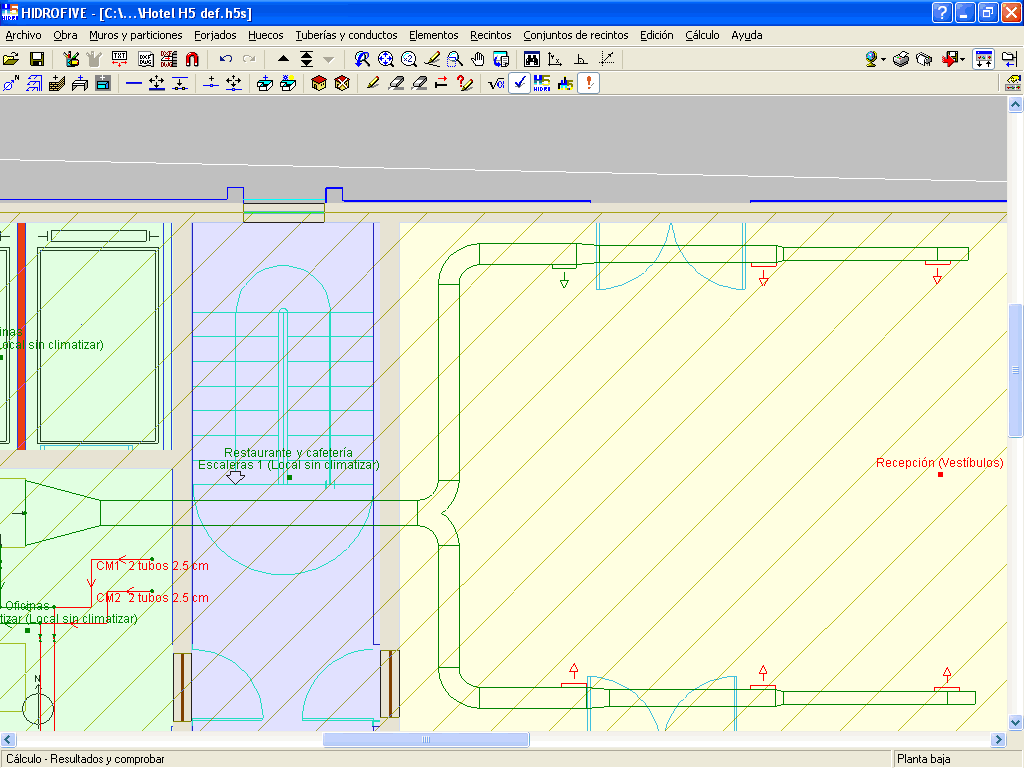

Con este módulo podrá calcular, comprobar y dimensionar tuberías de agua para climatización. Algunas capacidades del nuevo módulo son: posibilidad de introducir varias tuberías simultáneamente sobre una única poligonal, retorno invertido, conexión a equipos teniendo en cuenta la posición real de la toma, e integración en la vista 3D de la instalación.
También se pueden introducir colectores de impulsión y de retorno para el circuito de agua. Con este elemento, el proyectista puede introducir varios equipos funcionando simultáneamente sobre el mismo circuito. Por tanto, la obra proyectada puede tener cualquier tamaño.
Con la introducción de los colectores, comprueba la necesidad de grupo hidráulico para la instalación, además de calcular el circuito primario y secundario.
- Publicado el
- 2005.1.a
Conductos de Aire Acondicionado (nuevo módulo)
Cálculo, comprobación y dimensionamiento de conductos para climatización por el método de ganancia estática y el de pendiente constante. Se consideran las posiciones y dimensiones reales de los conductos, incluyendo su interacción con los elementos constructivos del edificio (forjados, falso techo, etc.), tanto para el cálculo como para el despiece de las uniones, y se obtienen las superficies reales de los conductos y se genera una atractiva y práctica vista 3D que ayuda al proyectista a diseñar la instalación.
Permite calcular la preinstalación de aire acondicionado en viviendas, dimensionando las necesidades del equipo junto a toda la instalación de aire (conductos, difusores y rejillas) en función del cálculo de cargas térmicas. Para que el programa calcule la preinstalación de aire acondicionado, tan sólo es necesario que la licencia disponga de permisos para los módulos de Cálculo de Cargas Térmicas y Conductos de Aire Acondicionado.
- Publicado el
- 2005.1.a
