En la versión 2015.l, el módulo "Cálculo de embarrados" de CYPELEC REBT incluye el cálculo de las líneas puente y pasa a denominarse "Cálculo de embarrados y líneas puente".

Para ello, en el panel de edición de la línea se incluye la posibilidad de calcular las líneas puente. Dependiendo de la línea que se edite, las líneas puente corresponderán al cuadro de cabeza o al cuadro de pie. A su vez, y para cada una de las situaciones anteriores, los puentes a considerar podrán ser de entrada, entre aparamentas y/o de salida.

En el panel de edición de la línea puente, además de su longitud, se encuentra la selección del tipo de cable y sección, así como el método de instalación a considerar para el cálculo de la intensidad máxima admisible del cable.

Para que CYPELEC REBT pueda realizar el cálculo de las líneas puente de cuadros, es necesario que la licencia de uso disponga del módulo "Cálculo de embarrados y líneas puente".

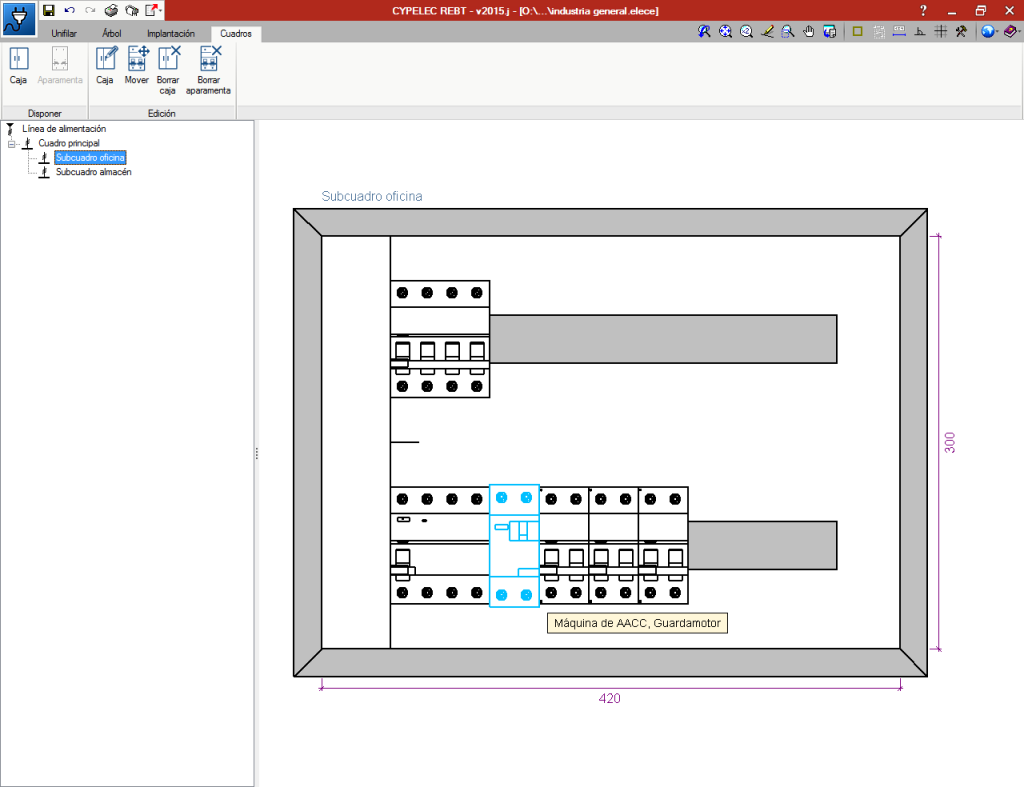

En la solapa "Cuadros" de CYPELEC REBT, se han incluido opciones de dibujo para introducir los embarrados y las líneas puente de interconexión entre la aparamenta interior.

Para colocar los embarrados en el interior de la envolvente, es necesario haber realizado previamente el cálculo de las barras que se desean representar. Una vez dimensionados los embarrados, bastará con seleccionar la opción "Insertar embarrado" para colocar las barras en la posición que el usuario desee. Asimismo, se permite la modificación de dichas barras trasladándolas de lugar, eliminando las que no se desee representar y añadiendo nuevas barras con propiedades idénticas a las calculadas.

En cuanto a las líneas puente, una vez introducida la aparamenta interior de la envolvente, el usuario puede definir las interconexiones que se establecen entre los bornes de cada uno de los dispositivos de protección, así como su conexión con los embarrados.

Si se han calculado las líneas puente, en el plano de la envolvente (solapa Cuadros) aparecerán referenciadas las líneas puente de entrada y líneas puente de salida para cada uno de los dispositivos de protección del cuadro.

Para que el usuario pueda realizar el diseño de los cuadros con los embarrados, es necesario haber calculado estos elementos, por lo que la licencia de usuario, además de incluir el programa CYPELEC REBT, debe tener también permisos para utilizar el módulo "Cálculo de embarrados y líneas puente" y el módulo "Diseño de cuadros eléctricos".

Para que el usuario pueda realizar el diseño de los cuadros con las líneas puente, no es necesario haberlas calculado, por lo que para incluirlas en los cuadros sólo es necesario que la licencia de uso incluya el programa CYPELEC REBT y su módulo "Diseño de cuadros eléctricos". No obstante, el plano de envolventes que se obtiene en la solapa "Cuadros" incluye una leyenda en la que se referencian las líneas puente de entrada y de salida de cada dispositivo de protección, por lo que si desea que el plano mencionado incluya estas leyendas, será también necesario que la licencia de usuario incluya el módulo "Cálculo de embarrados y líneas puente".

La versión 2015.l de CYPELEC REBT mejora sustancialmente el sistema de dimensionamiento automático de las líneas y permite al usuario configurar los criterios que desea que el programa tenga en cuenta en este proceso.

Para ello se ha implementado el diálogo "Opciones de dimensionamiento", al cual se accede seleccionando el botón  situado en la barra de herramientas de la solapa Unifilar o Árbol (grupo "Proyecto"). En este diálogo es posible:

• Aumentar la sección del cable para cumplir con la intensidad nominal o intensidad regulada de la protección.

  En esta opción se debe especificar el número máximo de incrementos de sección que se desea que el programa realice automáticamente.

• Dimensionar a caída de tensión máxima admisible, con la posibilidad añadida de habilitar en dicho dimensionado la compensación de la caída de tensión entre la instalación interior y la derivación individual.

  En esta opción se debe especificar el número máximo de incrementos de sección que se desea que el programa realice automáticamente.

• Dimensionar los dispositivos de protección frente a sobrecargas, con la posibilidad añadida de ajustar la intensidad nominal de la protección a la intensidad máxima admisible del cable.

• Dimensionar los dispositivos de protección frente a cortocircuitos a poder de corte último y a poder de corte de servicio.

• Dimensionar los dispositivos de protección frente a contactos indirectos.
