Introducción
CYPEGAS es un programa creado para asistir al proyectista en el diseño y cálculo de instalaciones receptoras de gas de cualquier tipo de edificación.
El programa dispone de una interfaz gráfica que permite configurar cualquier tipo de consumo de gas; introducir la instalación sobre la geometría proveniente del modelo BIM (a través de una vinculación a BIMserver.center), o sobre plantillas DXF, DWG, DWF o imágenes; y visualizar la instalación en tiempo real en vistas 2D y 3D.
CYPEGAS dispone de catálogos de materiales predefinidos completamente configurables y permite introducir otros catálogos de materiales a partir de los existentes o crearlos con los datos que disponga el usuario.

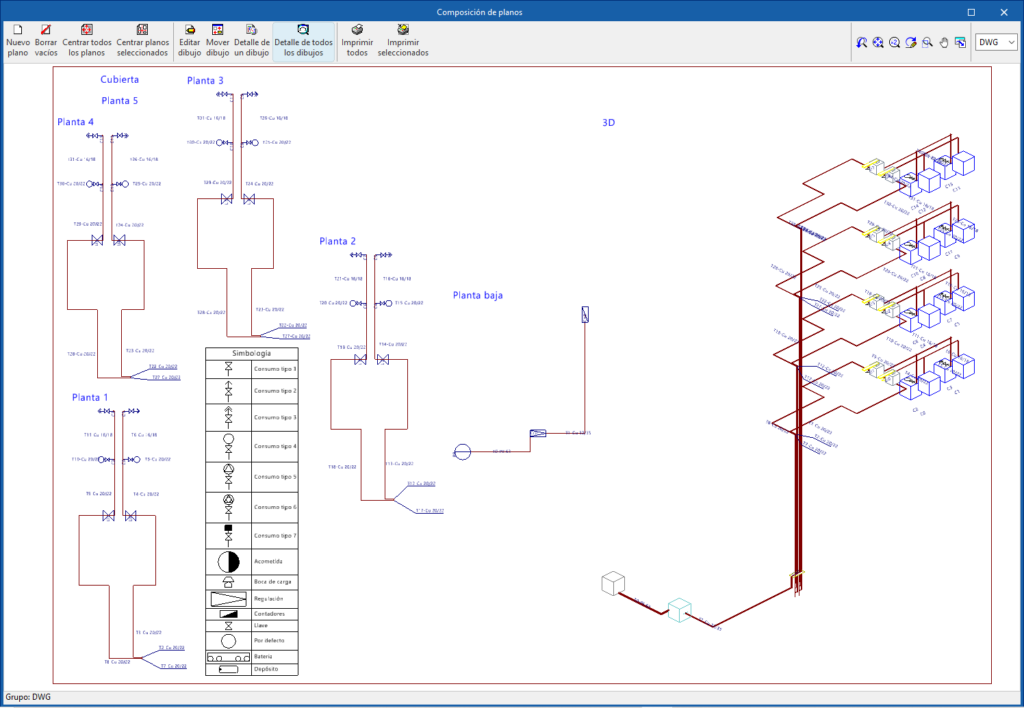

CYPEGAS genera planos de la instalación, y listados de resultados, de materiales y de mediciones. También es posible trabajar y generar el presupuesto de la instalación, y exportarlo al formato FIEBDC-3.
El programa calcula la instalación utilizando la formulación de Renouard y realiza el análisis del árbol de la instalación calculando caudales brutos y simultáneos con la posibilidad de configurar la simultaneidad global.
Es posible configurar las comprobaciones de cálculo para el cumplimiento de los límites normativos o de carácter técnico personal, permitiendo importar las configuraciones predefinidas para el cumplimiento normativo de la normativa española (UNE 60670-4) o de la reglamentación portuguesa. El programa dimensiona los elementos para asegurar el cumplimiento de las comprobaciones establecidas.

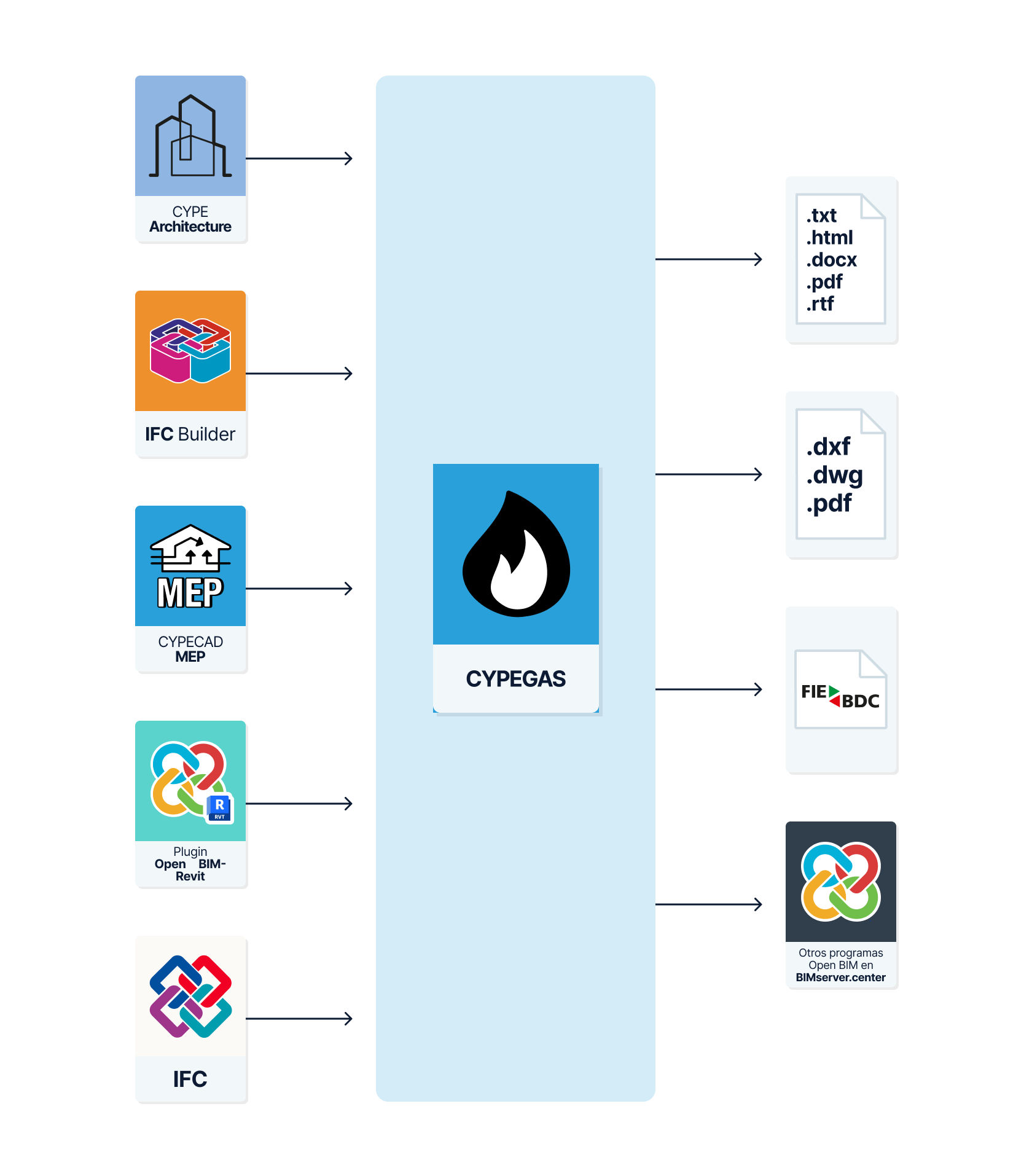

Flujos de trabajo compatibles con el programa
CYPEGAS, al ser una herramienta Open BIM y estar conectada a la plataforma BIMserver.center, ofrece diferentes opciones de flujo de trabajo.
Introducción de datos
Definición libre
- Definición de los elementos del modelo y de sus características mediante su introducción libre en CYPEGAS.
- Definición de los elementos del modelo y de sus características en CYPEGAS apoyándose en plantillas DXF/DWG, DWF o imágenes (.jpeg, .jpg, .bmp, .wmf).
Importación de modelos BIM
Si se vincula la obra de CYPEGAS a un proyecto BIM de la plataforma BIMserver.center es posible realizar las siguientes acciones:
- Importación del modelo con la geometría de un edificio. Esto permite generar la organización en plantas del edificio, para posteriormente introducir los elementos de la instalación (como los suministros, consumos, tramos de tubería y elementos de la instalación general, así como depósitos o muros de protección) apoyándose en dicha geometría. Entre las opciones posibles se encuentran las siguientes:
- Importación de modelos diseñados en CYPE Architecture.
- Importación de modelos diseñados en IFC Builder.
- Importación de modelos en formato IFC (generados por programas CAD/BIM como Allplan, ArchiCAD y otros) subidos al proyecto de BIMserver.center a través de la plataforma web.
- Importación de modelos diseñados en Autodesk Revit con el Plugin Open BIM - Revit.
- Importación de modelos diseñados en CYPECAD MEP*.
*Únicamente se importa la geometría arquitectónica, no el diseño de las instalaciones de gas realizado en CYPECAD MEP.
Salida de datos
- Exportación de listados a los formatos HTML, DOCX, PDF, RTF y TXT.
- Exportación de planos a los formatos DXF, DWG y PDF.
- Exportación del presupuesto al formato FIEBDC-3.
- Exportación de la información contenida en CYPEGAS a la plataforma BIMserver.center mediante formatos IFC. Esto permite que puedan visualizarla los participantes autorizados del proyecto.

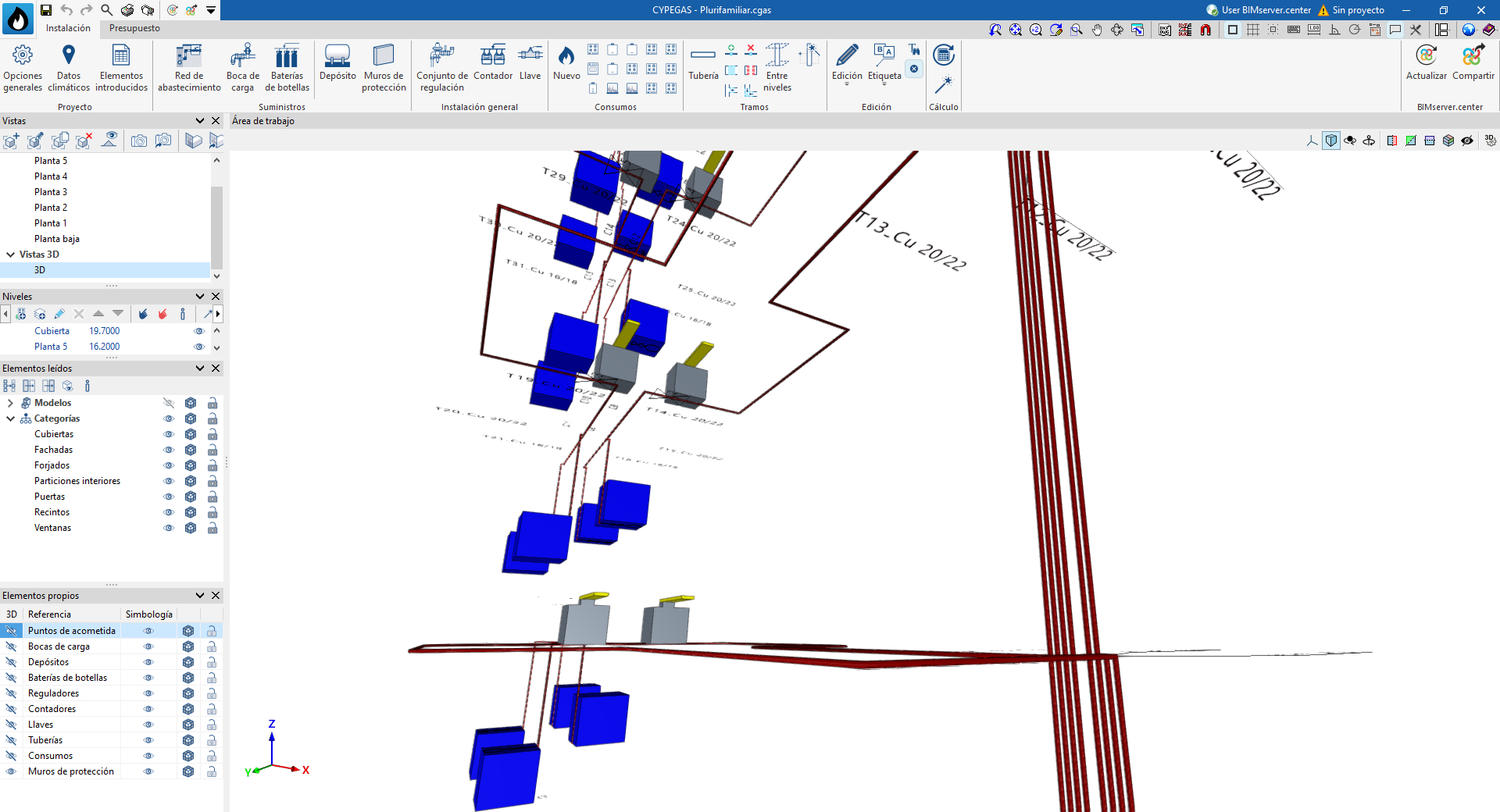

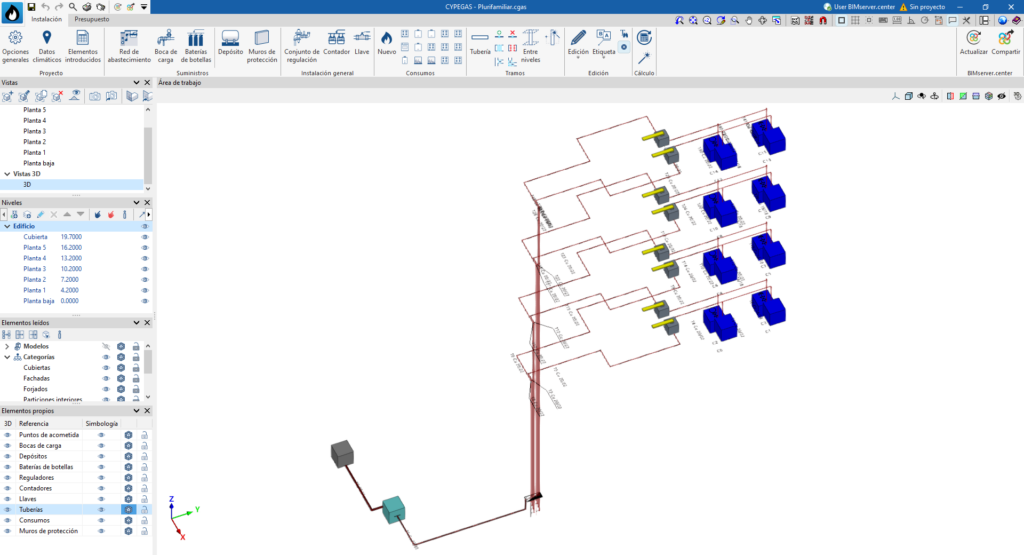

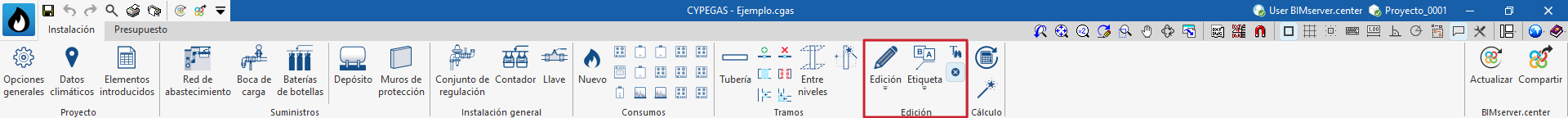

Entorno de trabajo
La interfaz de CYPEGAS presenta dos pestañas con entornos de trabajo diferenciados: "Instalación" y "Presupuesto". Estos entornos son similares a los de otras herramientas de CYPE y cuentan con un sistema de ventanas anclables que se pueden personalizar para adaptar el espacio de trabajo a las necesidades del proyecto.
Pestaña "Instalación"
La pestaña activada por defecto al comenzar es la de "Instalación". Esta presenta un entorno de trabajo que permite realizar el diseño de la instalación de manera rápida y sencilla, tanto en una vista 3D como en cualquier tipo de vista 2D (como planos de planta y alzados). De esta manera se pueden introducir los elementos de la instalación utilizando la vista más adecuada en cada momento.
La pestaña muestra:
- Una barra de herramientas superior en la que se encuentran las herramientas para: gestionar las características generales del proyecto; introducir los puntos de suministro, depósitos y/o muros de protección; introducir los elementos de la instalación general (conjuntos de regulación, contadores y llaves); introducir los consumos; introducir los tramos de tubería; utilizar las herramientas de edición; y realizar el cálculo y el dimensionamiento de la instalación.
- El área de modelado, a la derecha de la pantalla, donde se introducen, editan y visualizan todos los elementos del proyecto.
- En el lateral izquierdo, varios paneles con herramientas para definir las vistas y niveles del proyecto y para gestionar la visibilidad de los elementos leídos y de los elementos propios.

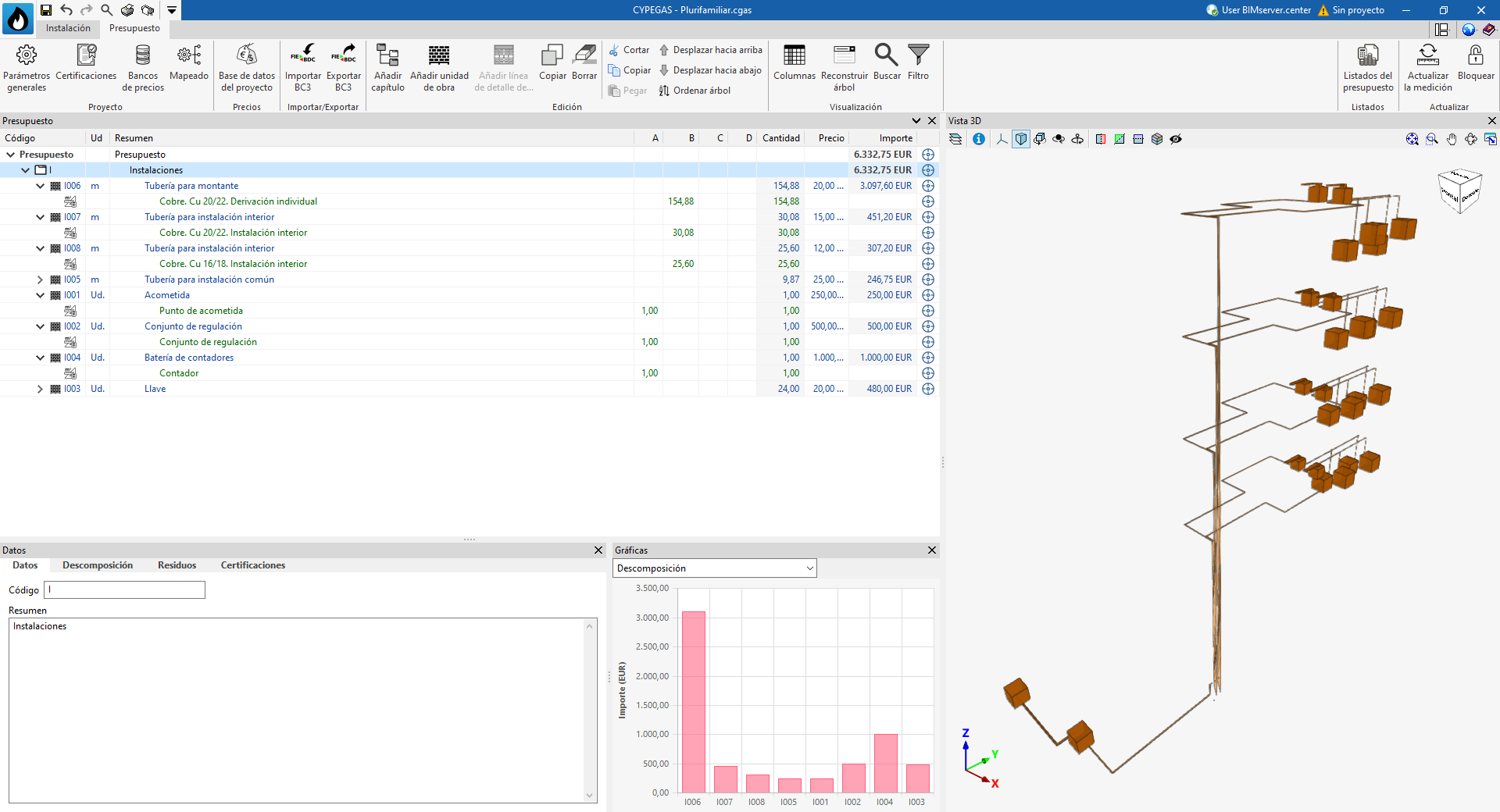

Pestaña "Presupuesto"
Por otro lado, la pestaña "Presupuesto" permite gestionar la medición y el presupuesto de los elementos de la instalación, y muestra:
- Una barra de herramientas superior en la que se encuentran las herramientas para la creación y la edición del presupuesto, así como las de gestión y creación de listados.
- Una ventana gráfica con su propia barra de herramientas, situada en el lateral derecho, en la que se pueden visualizar los distintos elementos de la obra.
- En el lateral izquierdo, una zona específica para la estructuración del presupuesto.
Secuencia de introducción y salida de datos para el diseño y cálculo de instalaciones de gas
La instalación de gas puede definirse y calcularse en el programa mediante la siguiente secuencia de introducción y salida de datos:
- Creación de obra nueva (desde "Archivo", "Nuevo").
- (Opcional) Vinculación a BIMserver.center.
- Configuración de las opciones generales: importación automática de la configuración normativa o definición manual de las opciones de cálculo, representación y listados, de las series de materiales y equipos, y de los criterios de dimensionamiento y comprobaciones a realizar (desde "Proyecto", "Opciones generales").
- Revisión de los datos climáticos (desde "Proyecto", "Datos climáticos").
- Disposición de los puntos de suministro de la instalación (bloque "Suministros") en el área de trabajo. Puede hacerse de varias formas:
- Introduciendo una acometida o punto de conexión con la red de abastecimiento urbana.
- Introduciendo una batería de botellas de GLP.

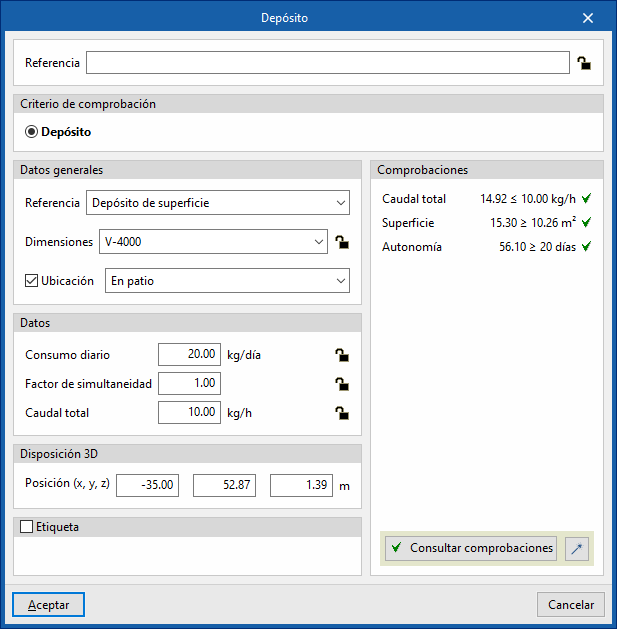

- Introduciendo un depósito enterrado o de superficie. Si se ha utilizado un depósito, es posible:
- (Opcional) Situar una boca de carga desplazada para el depósito.

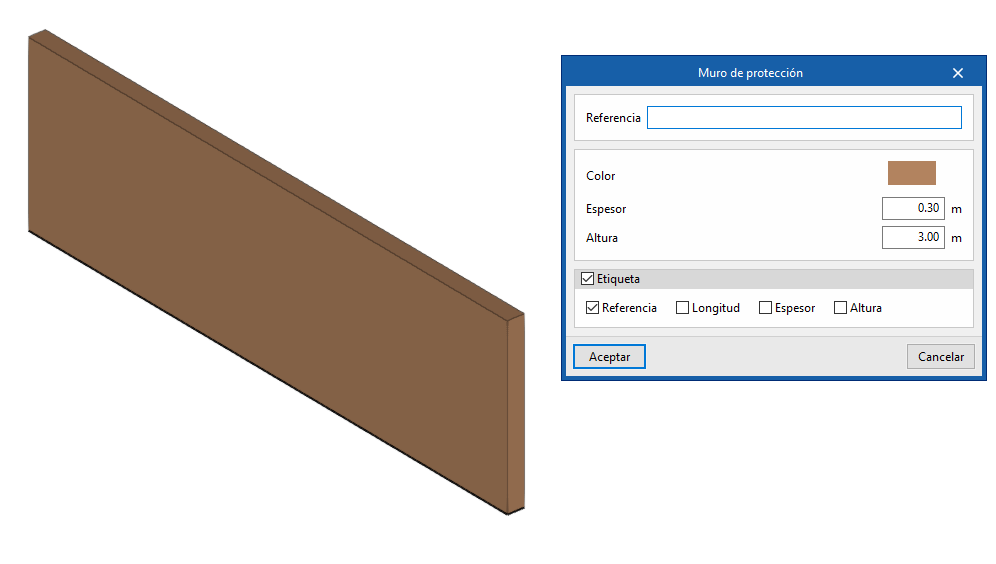

- (Opcional) Introducir muros de protección, en caso de depósitos de superficie.
- Disposición de los elementos de la instalación general (bloque "Instalación general") en el área de trabajo:
- Si se ha utilizado un punto de conexión con la red de abastecimiento, se dispone un conjunto de regulación y, posteriormente, las llaves.
- Si se ha utilizado una batería de botellas o un depósito, se disponen las llaves.

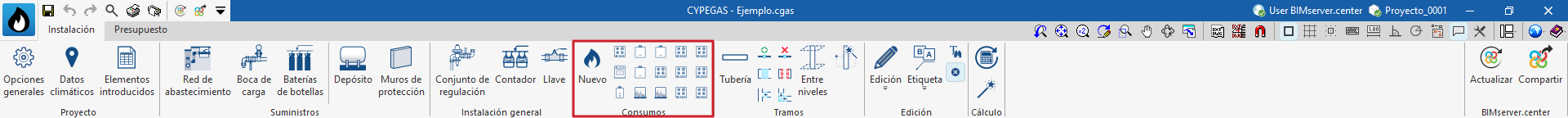

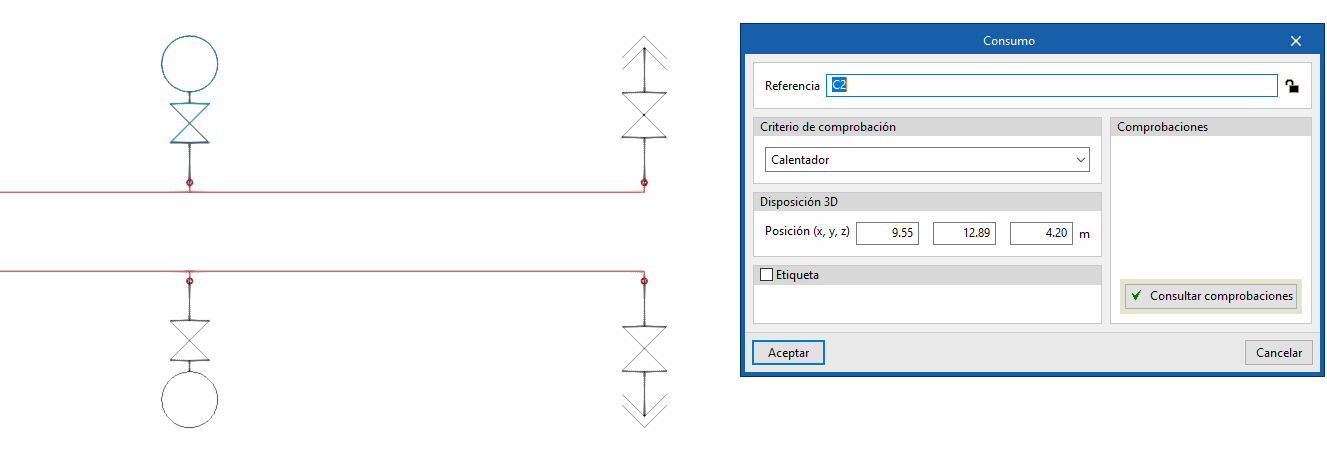

- Disposición de los consumos de gas (bloque "Consumos") en el área de trabajo, como son las placas para encimera, calentadores, calderas, chimeneas, bombas de calor, cocinas, freidoras, parrillas, planchas, etc.

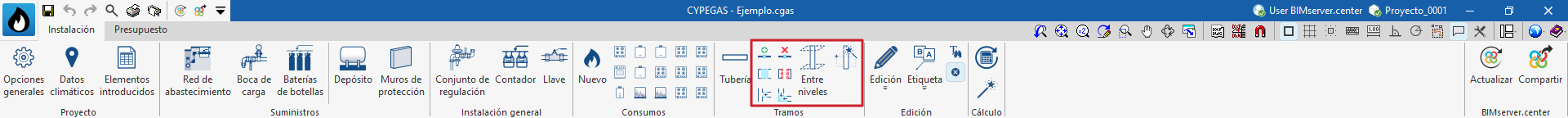

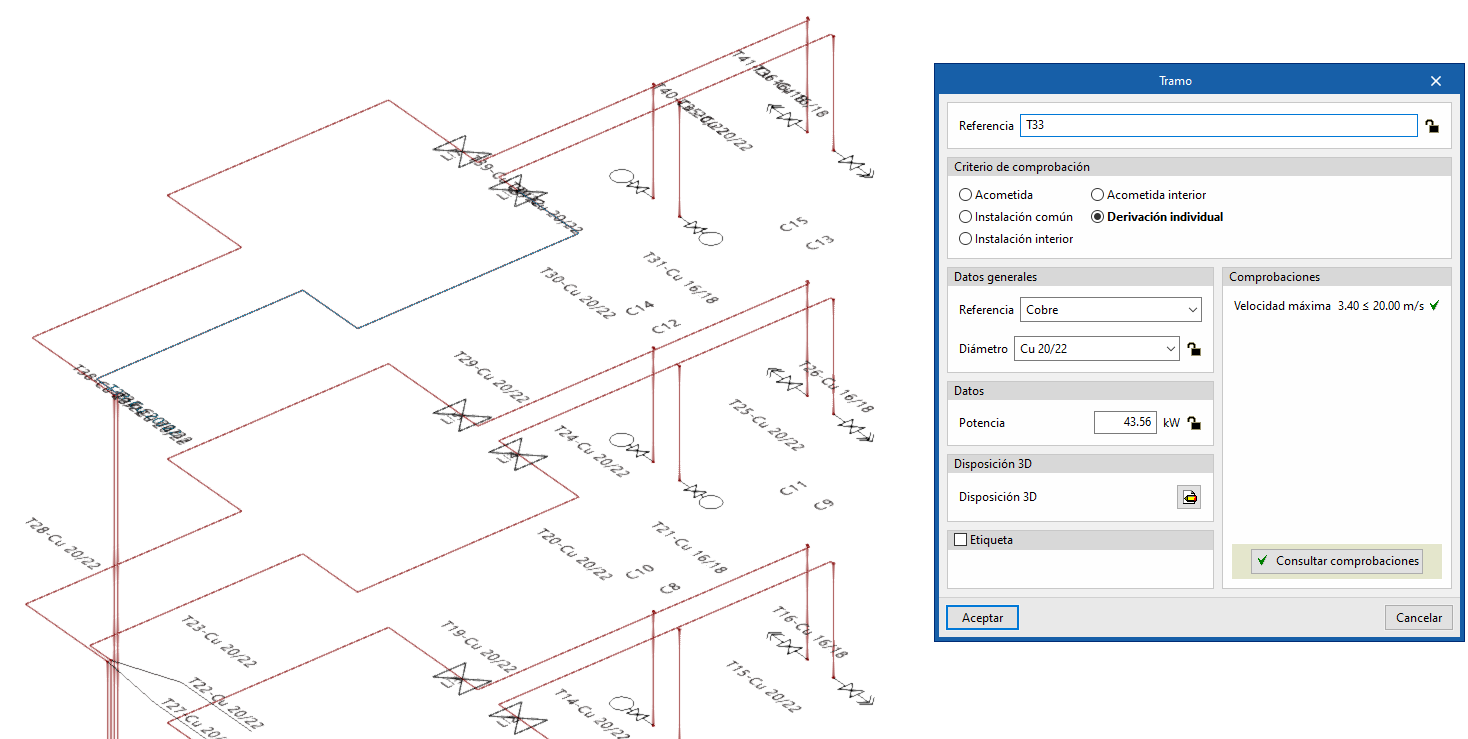

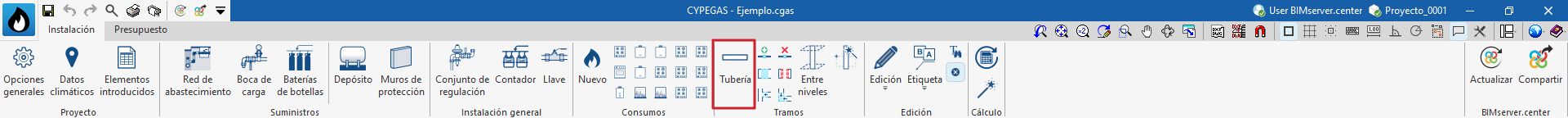

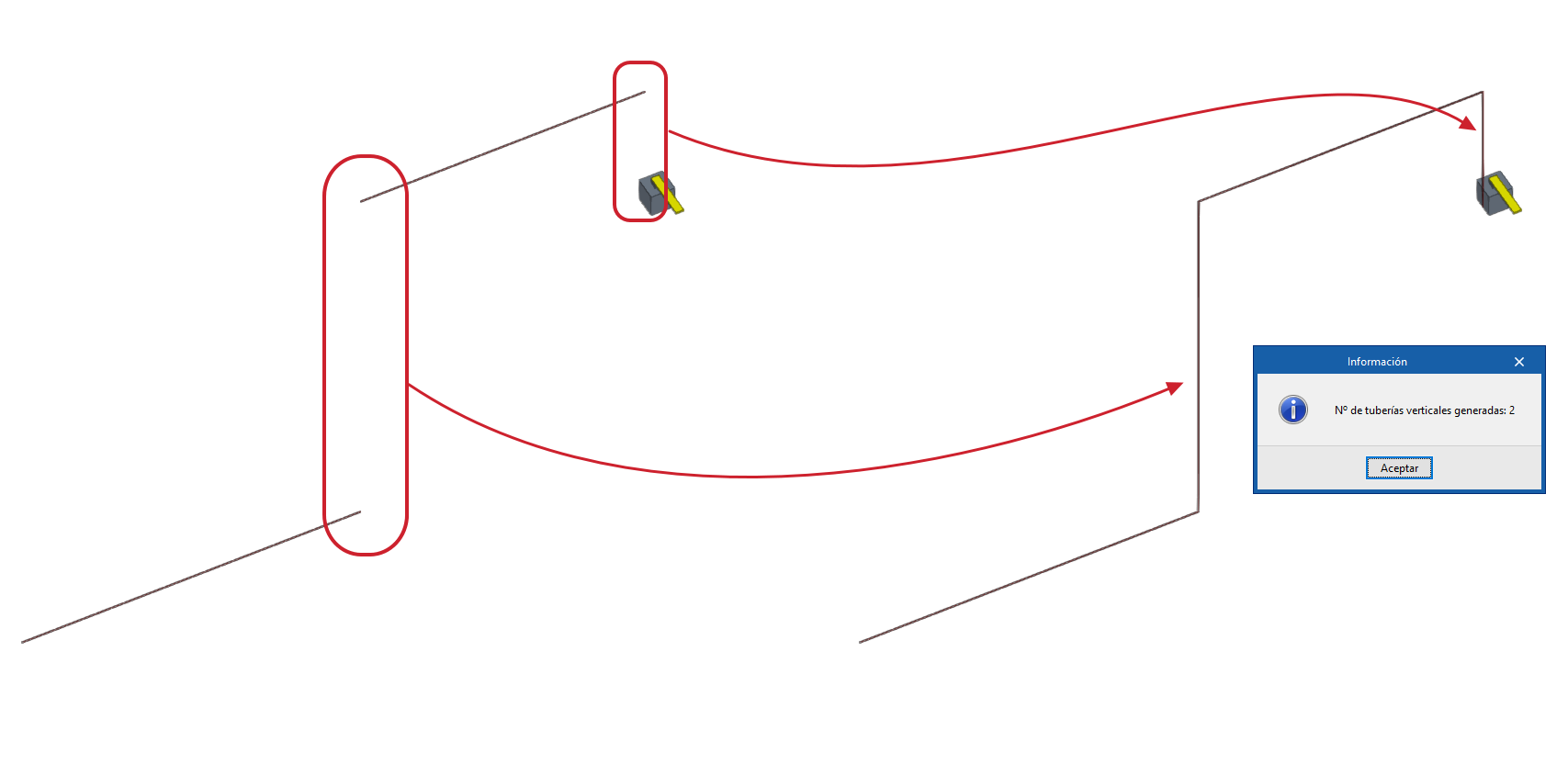

- Conexión de los elementos anteriores mediante tuberías (bloque "Tramos") en el área de trabajo :
- Conexión mediante tuberías desde la red de abastecimiento al conjunto de regulación, de éste a la centralización de contadores (si existe), y de aquí a las llaves.
- Conexión mediante tuberías de la boca de carga al depósito (opcional), y del depósito o batería de botellas a los elementos de la instalación general como las llaves.
- Conexión mediante tuberías de las llaves a los consumos.

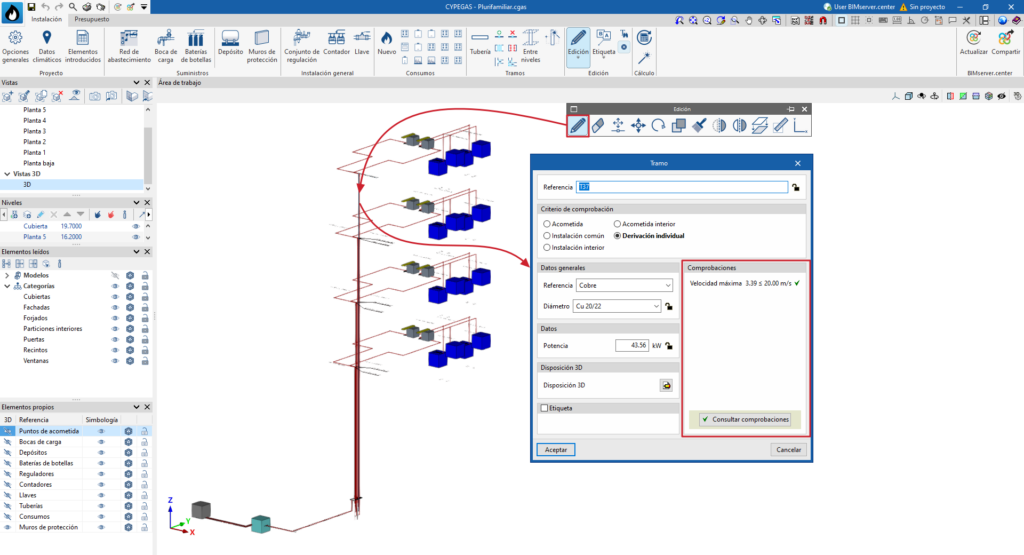

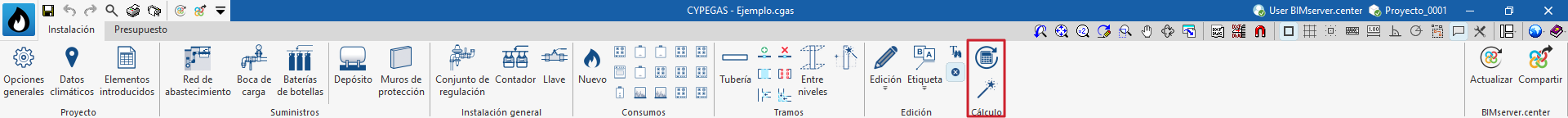

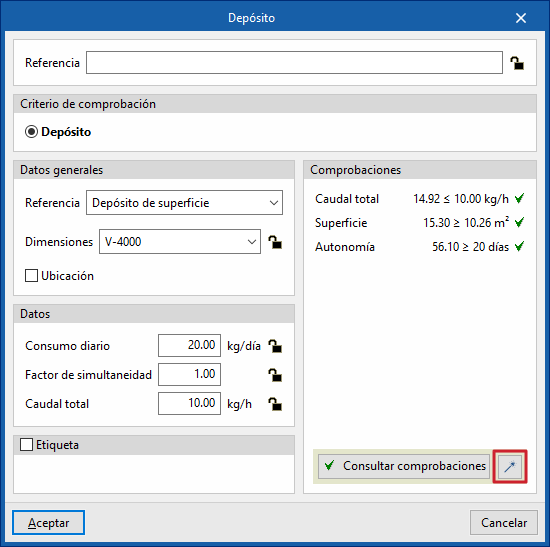

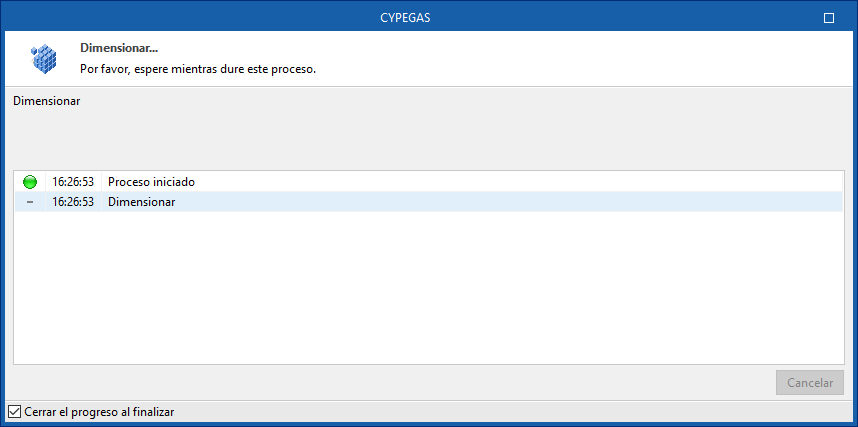

- Cálculo y/o dimensionamiento de la instalación (bloque "Cálculo").

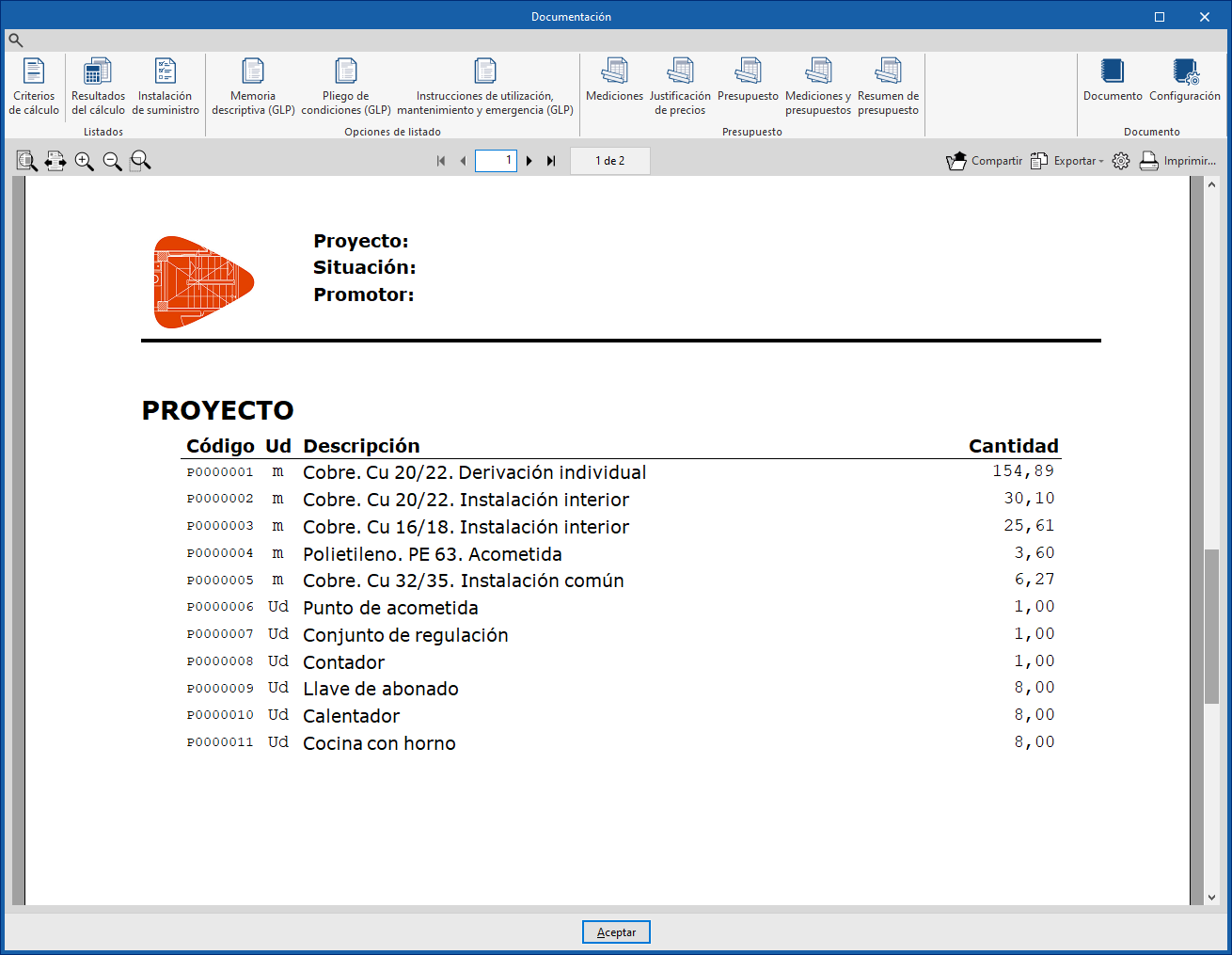

- (Opcional) Gestión y generación del presupuesto (pestaña "Presupuesto").

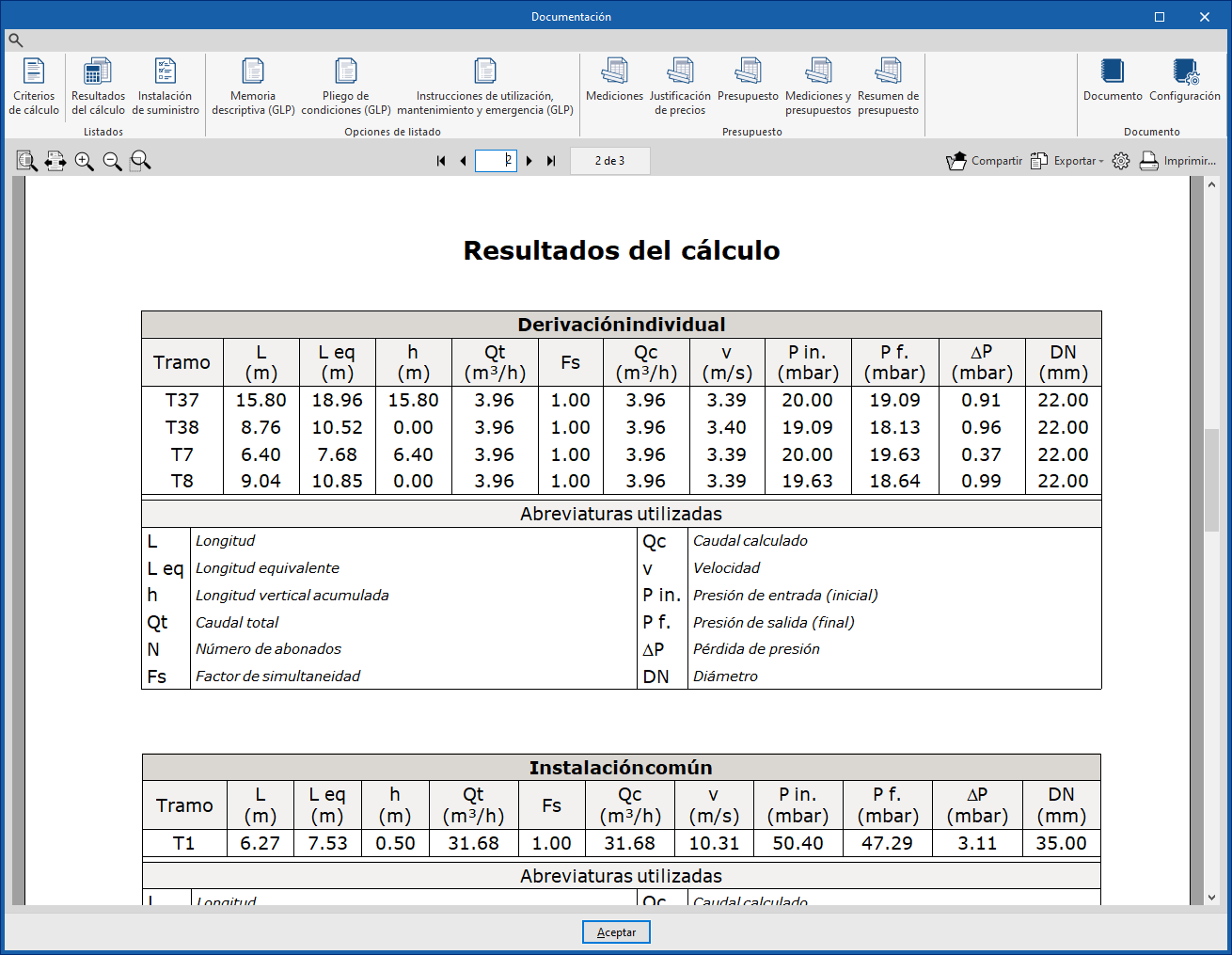

- Obtención de listados y planos (desde "Archivo", "Listados/Planos").

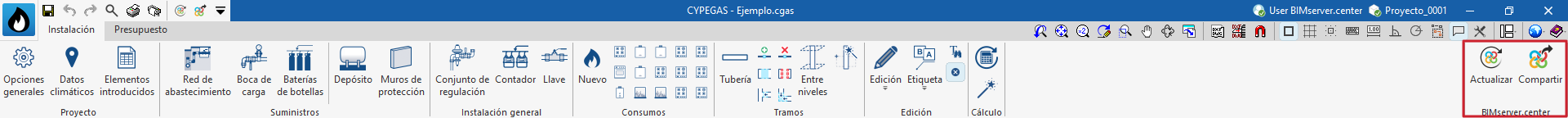

- Exportación a BIMserver.center (desde "BIMserver.center", "Compartir").
Ejemplos de esquemas de instalaciones de gas
A continuación se muestran varios esquemas de instalaciones de gas que se pueden desarrollar en el programa, indicando la disposición de los elementos, así como las opciones que permiten su introducción en el modelo:

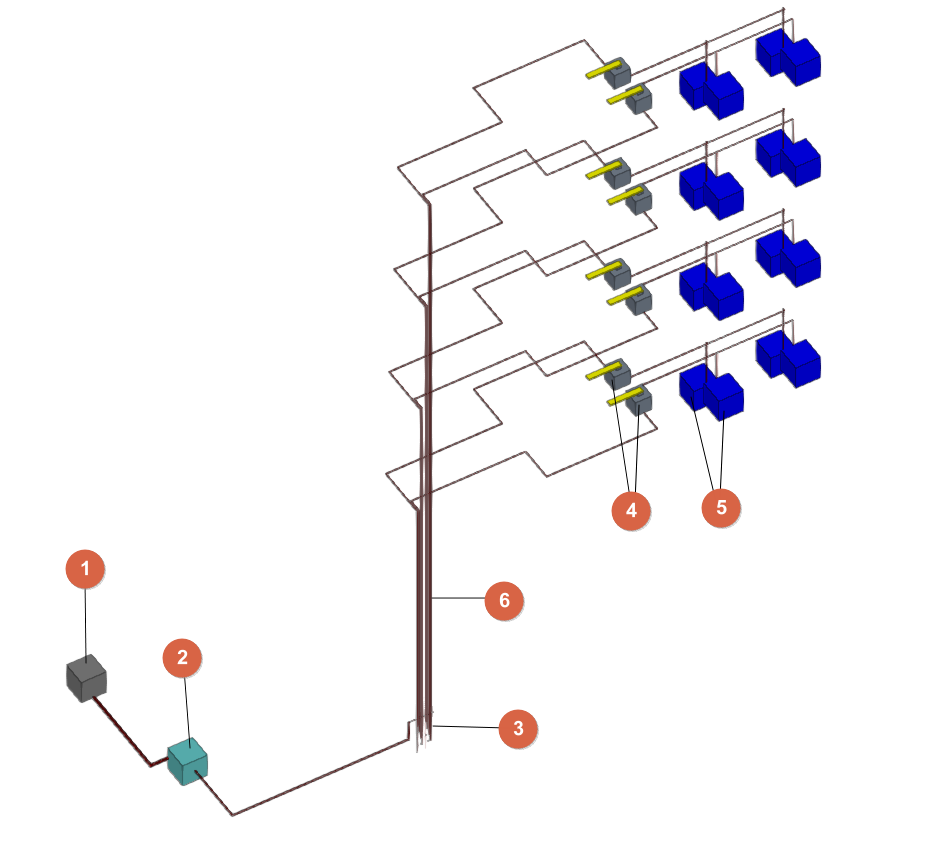

Instalación de gas de un edificio plurifamiliar con acometida a red pública
- Acometida a red pública (desde "Suministros", "Red de abstecimiento").

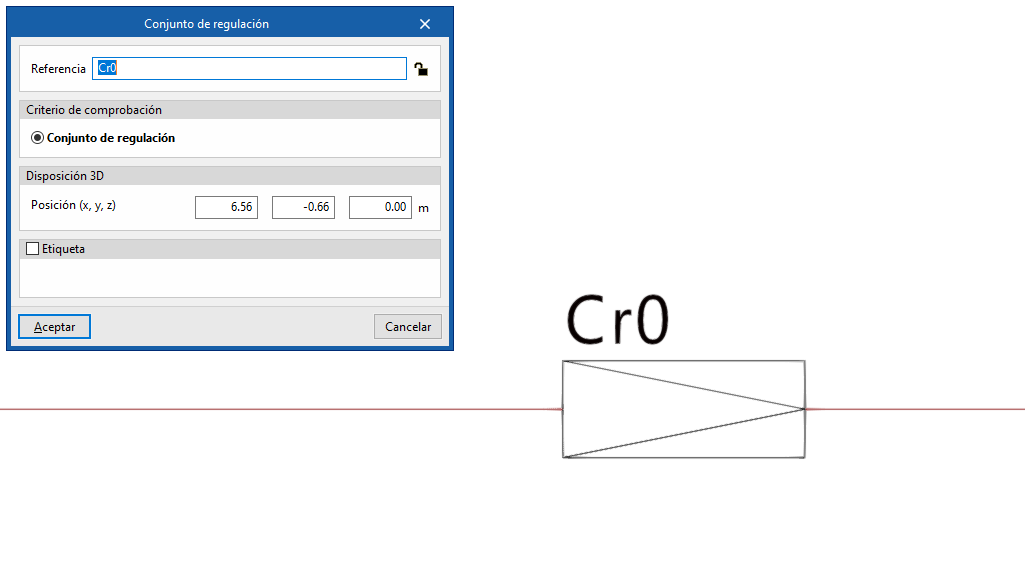

- Conjunto de regulación (desde "Instalación general", "Conjunto de regulación").

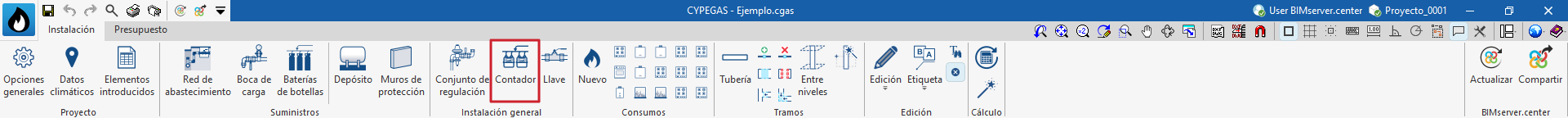

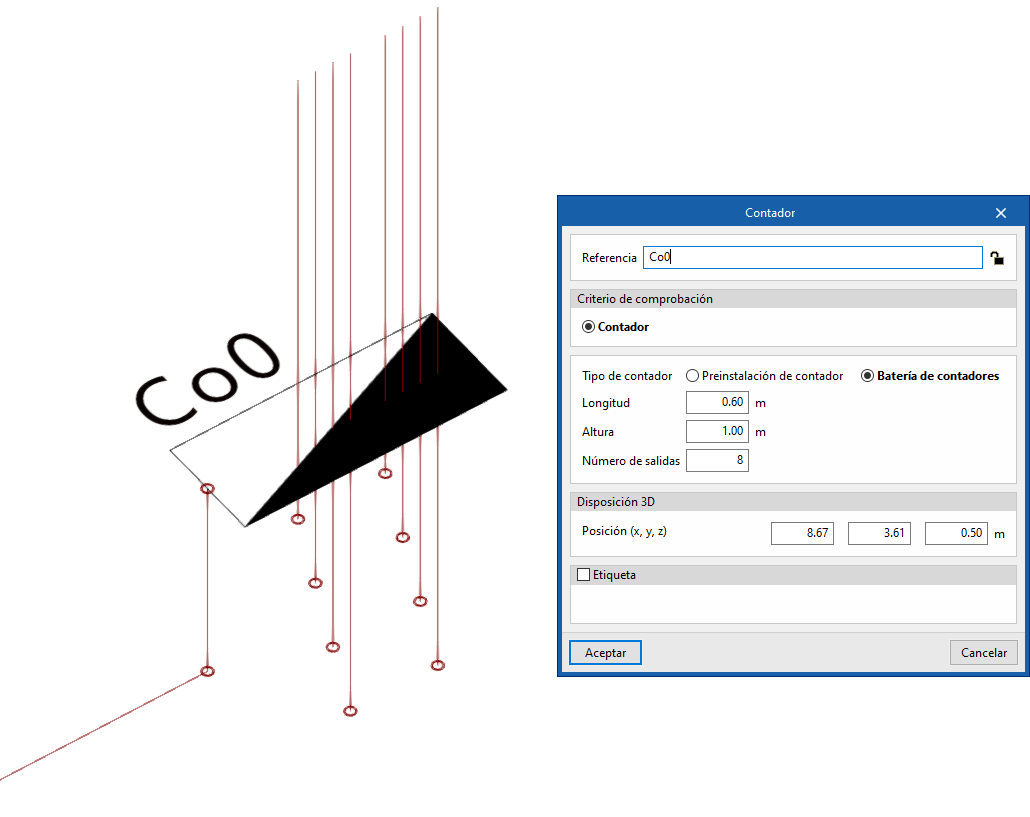

- Batería de contadores (desde "Instalación general", "Contador").

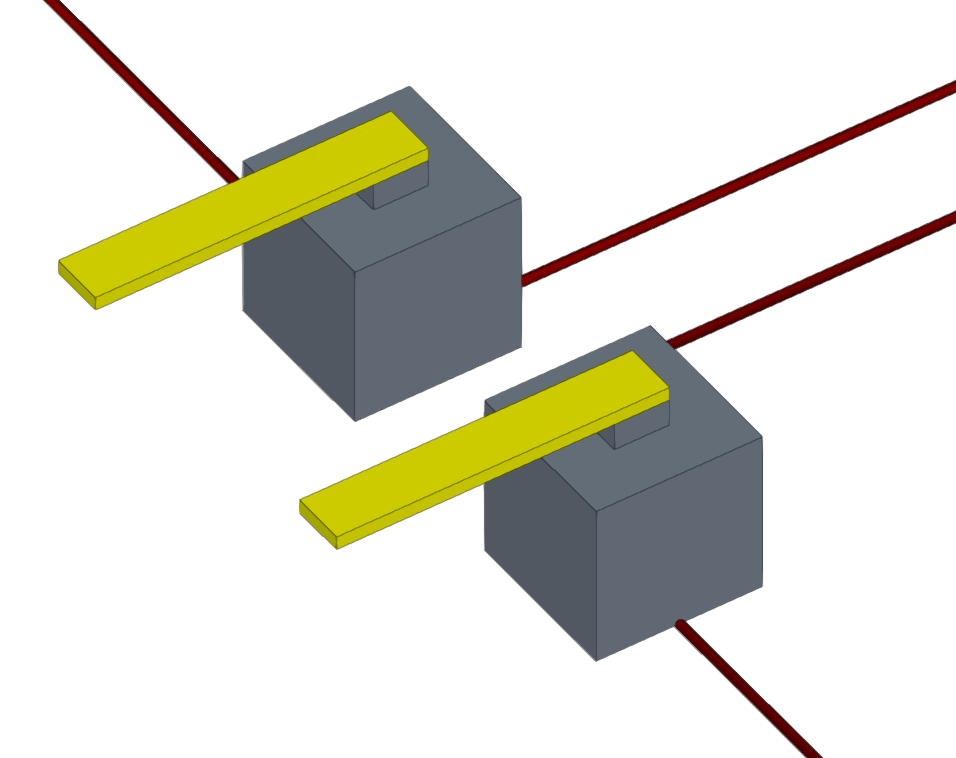

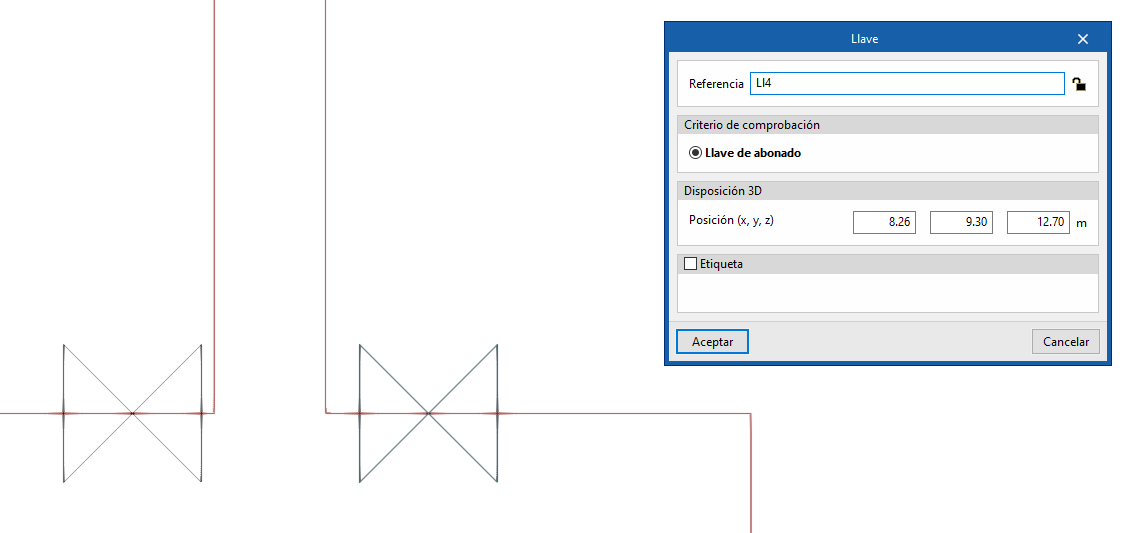

- Llaves de abonado (desde "Instalación general", "Llave").
- Consumos: cocinas con horno, calentadores (desde "Consumos").
- Tuberías (desde "Tramos", "Tubería"].
Instalación de gas de un edificio terciario con acometida a red pública
- Acometida a red pública (desde "Suministros", "Red de abstecimiento").
- Conjunto de regulación (desde "Instalación general", "Conjunto de regulación").
- Llave de abonado (desde "Instalación general", "Llave").
- Consumos (desde "Consumos").
- Tuberías (desde "Tramos", "Tubería"].

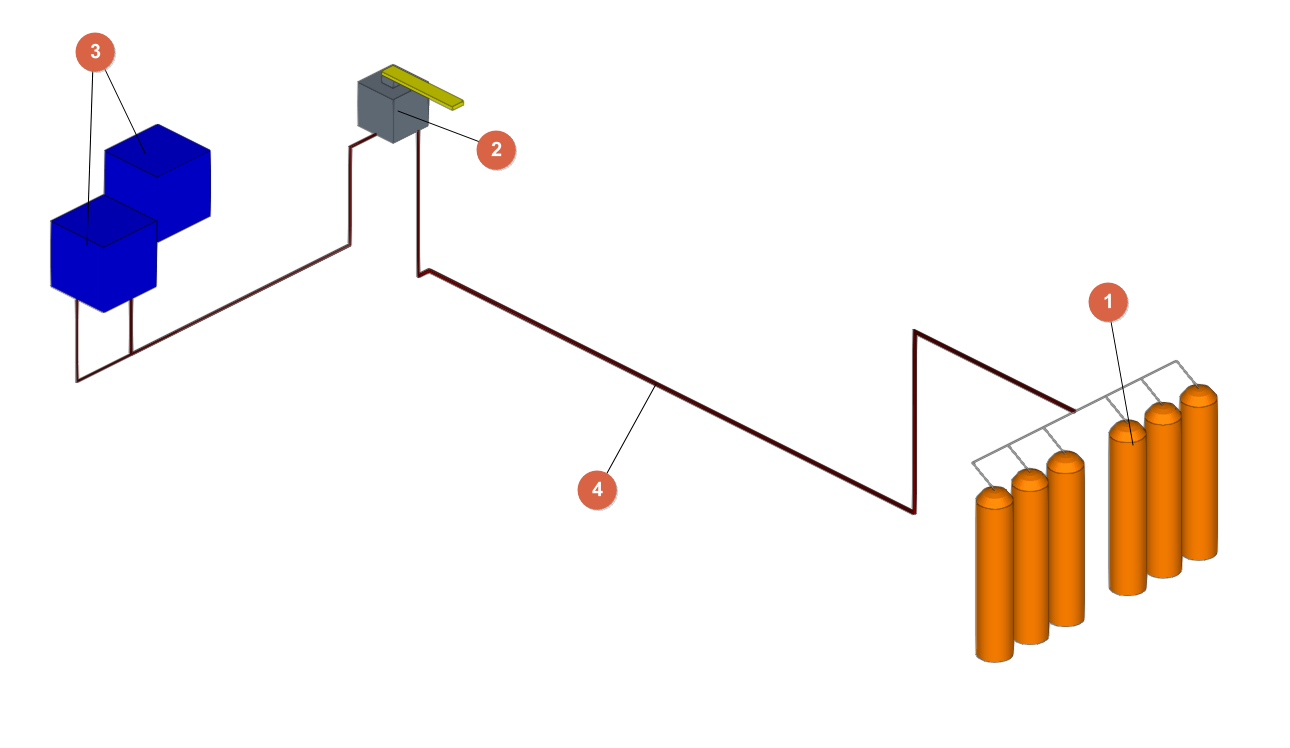

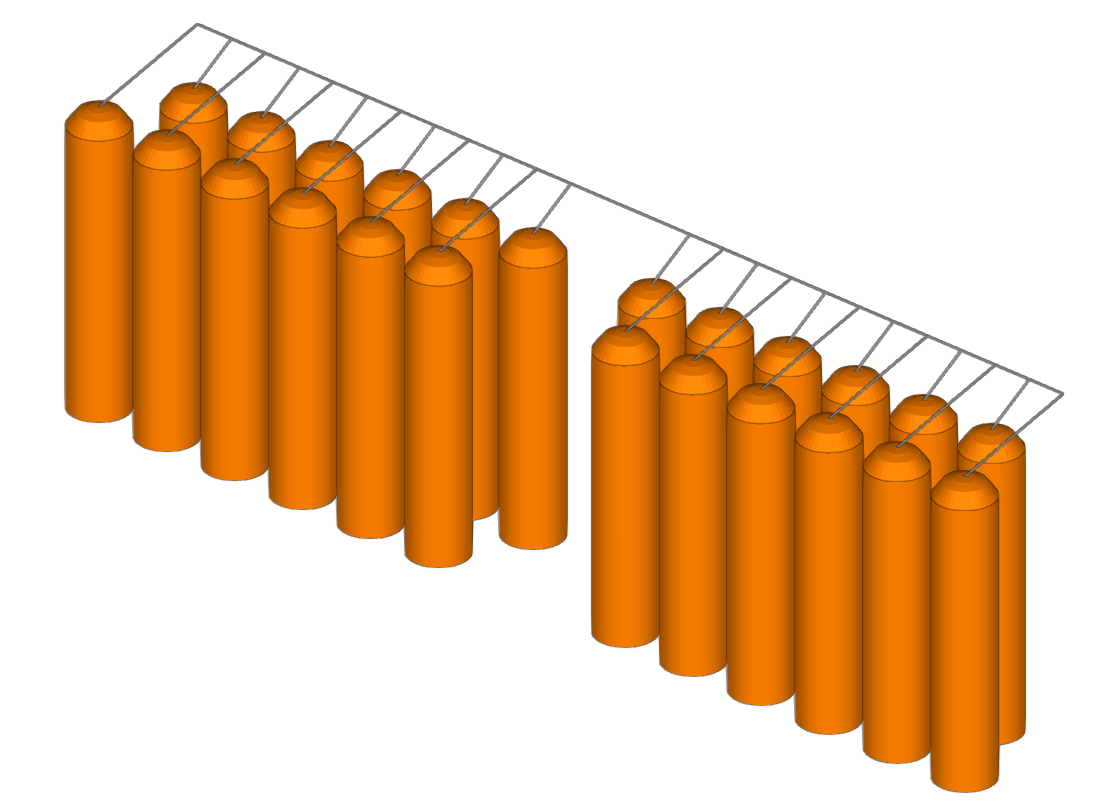

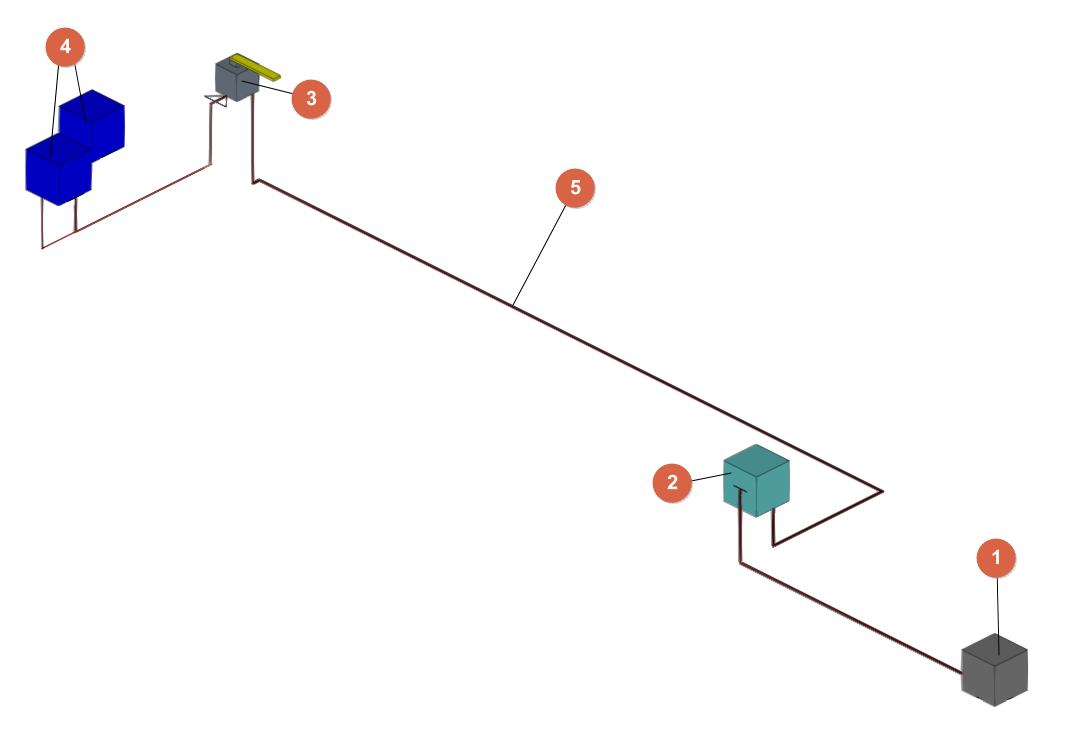

Instalación de gas con batería de botellas de GLP
- Batería de botellas de GLP (desde "Suministros", "Batería de botellas").
- Llave de abonado (desde "Instalación general", "Llave").
- Consumos (desde "Consumos").
- Tuberías (desde "Tramos", "Tubería"].

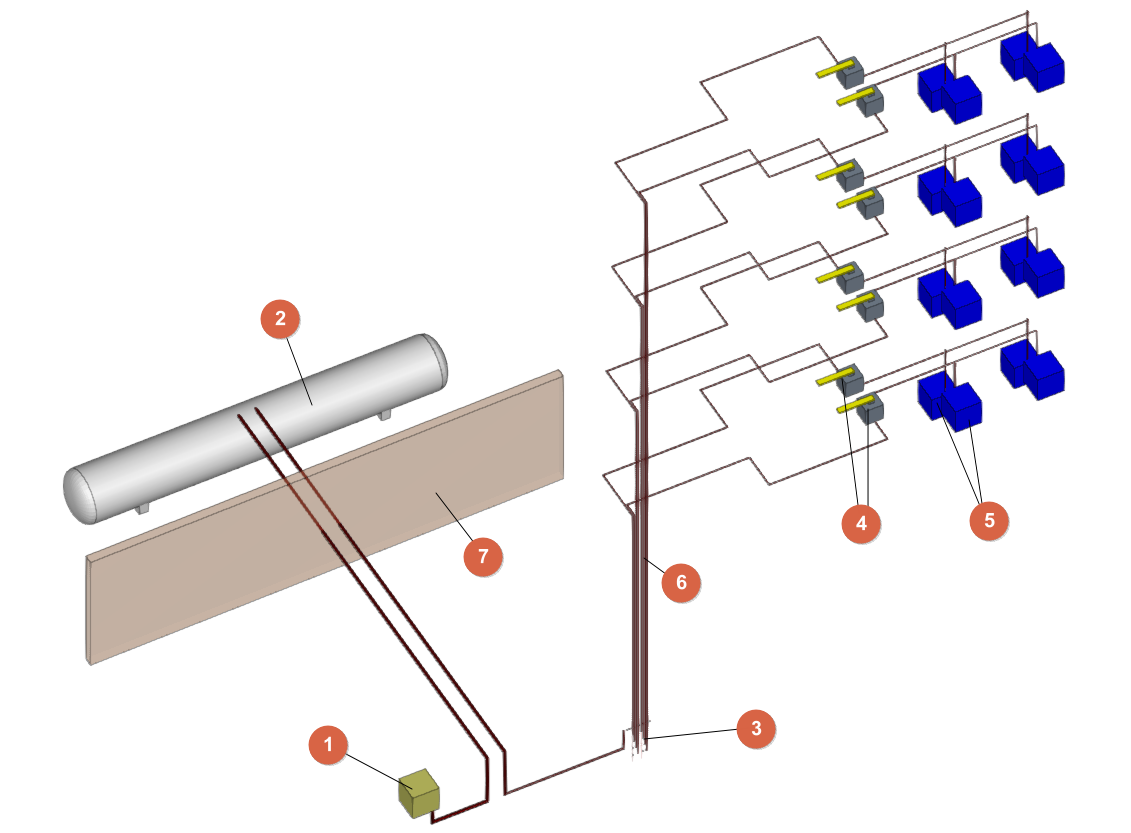

Instalación de gas con depósito de superficie
- Boca de carga desplazada (desde "Suministros", "Boca de carga").
- Depósito (desde "Suministros", "Depósito").
- Batería de contadores (desde "Instalación general", "Contador").
- Llave de abonado (desde "Instalación general", "Llave").
- Consumos (desde "Consumos").
- Tuberías (desde "Tramos", "Tubería"].
- Muros de protección del depósito (desde "Suministros", "Muro de protección").
Creación de una nueva obra, vinculación a un proyecto e importación de datos

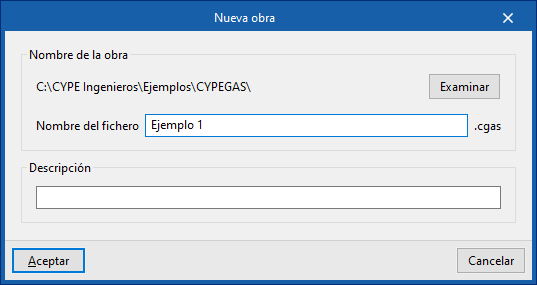

Al iniciar la aplicación y pulsar sobre “Nuevo”, se ofrece la posibilidad de crear una “Nueva obra”. Tras indicar el "Nombre del fichero" y su "Descripción", la obra se puede integrar a continuación en un proyecto ya existente en BIMserver.center.
Esto se realiza en la ventana "Selección de proyecto", que presenta las siguientes opciones:
- En su parte izquierda, se puede iniciar sesión con una cuenta de BIMserver.center.
- A la derecha, se utiliza la opción "Seleccionar proyecto" para elegir un proyecto existente. También se ofrece la posibilidad de “Crear un nuevo proyecto”. En tal caso, el proyecto creado será visible desde BIMserver.center a partir de ese momento.
- Existe la opción de comenzar el proyecto sin estar vinculado a la plataforma BIMserver.center. Para ello, simplemente hay que desmarcar la casilla "Vincularse a un proyecto de BIMserver.center", que se encuentra en la parte superior izquierda.
Una vez creada la nueva obra, se accede a la interfaz general del programa. En cualquier momento del trabajo, se pueden compartir o importar archivos del proyecto a través del bloque "BIMserver.center", ubicado en la parte superior derecha de la interfaz general de la pestaña "Instalación".
Importación de modelos BIM

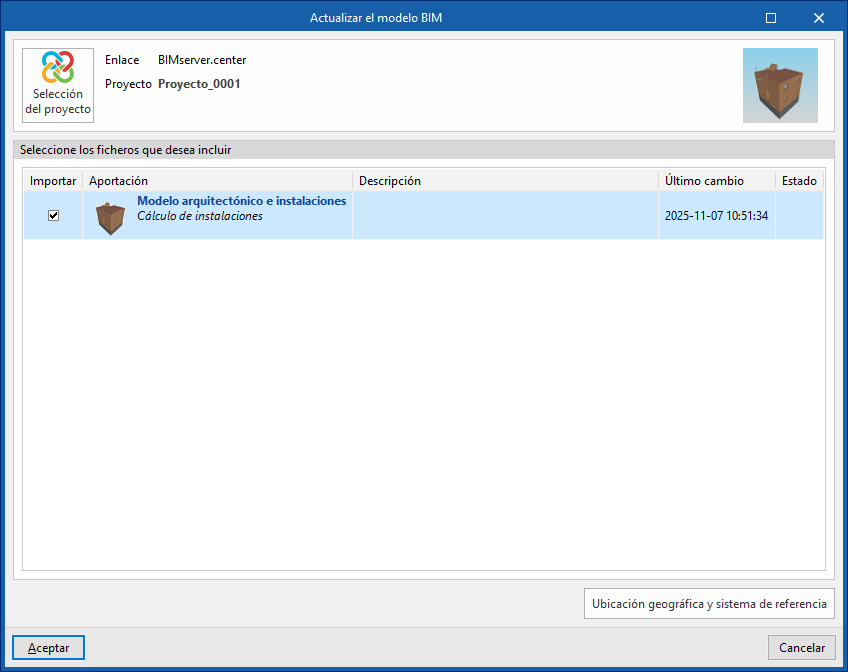

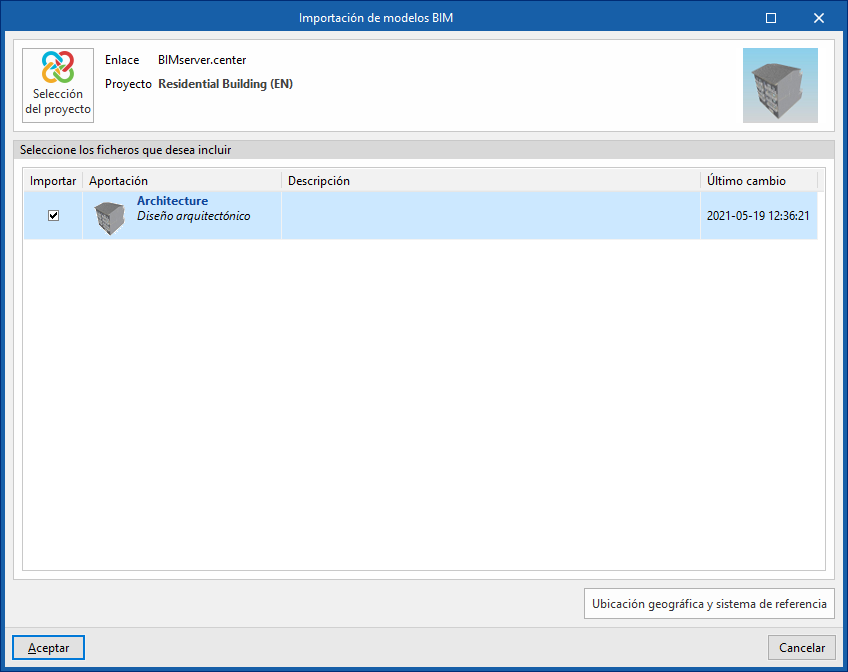

Al crear una nueva obra, si se ha seleccionado un proyecto alojado en la plataforma BIMserver.center desde "Seleccionar proyecto", aparece a continuación la ventana de "Importación de modelos BIM", que muestra los ficheros contenidos en dicho proyecto en formato IFC.
La aplicación ofrece la posibilidad de incluir un modelo, o varios, de los ya existentes en ese proyecto. Para ello, se marca la casilla "Importar" y se acepta.
Además, en esta ventana, el programa ofrece las siguientes opciones:
- Ubicación geográfica y sistema de referencia
Ofrece la posibilidad de abrir un diálogo para modificar la ubicación geográfica y el sistema de referencia del modelo.

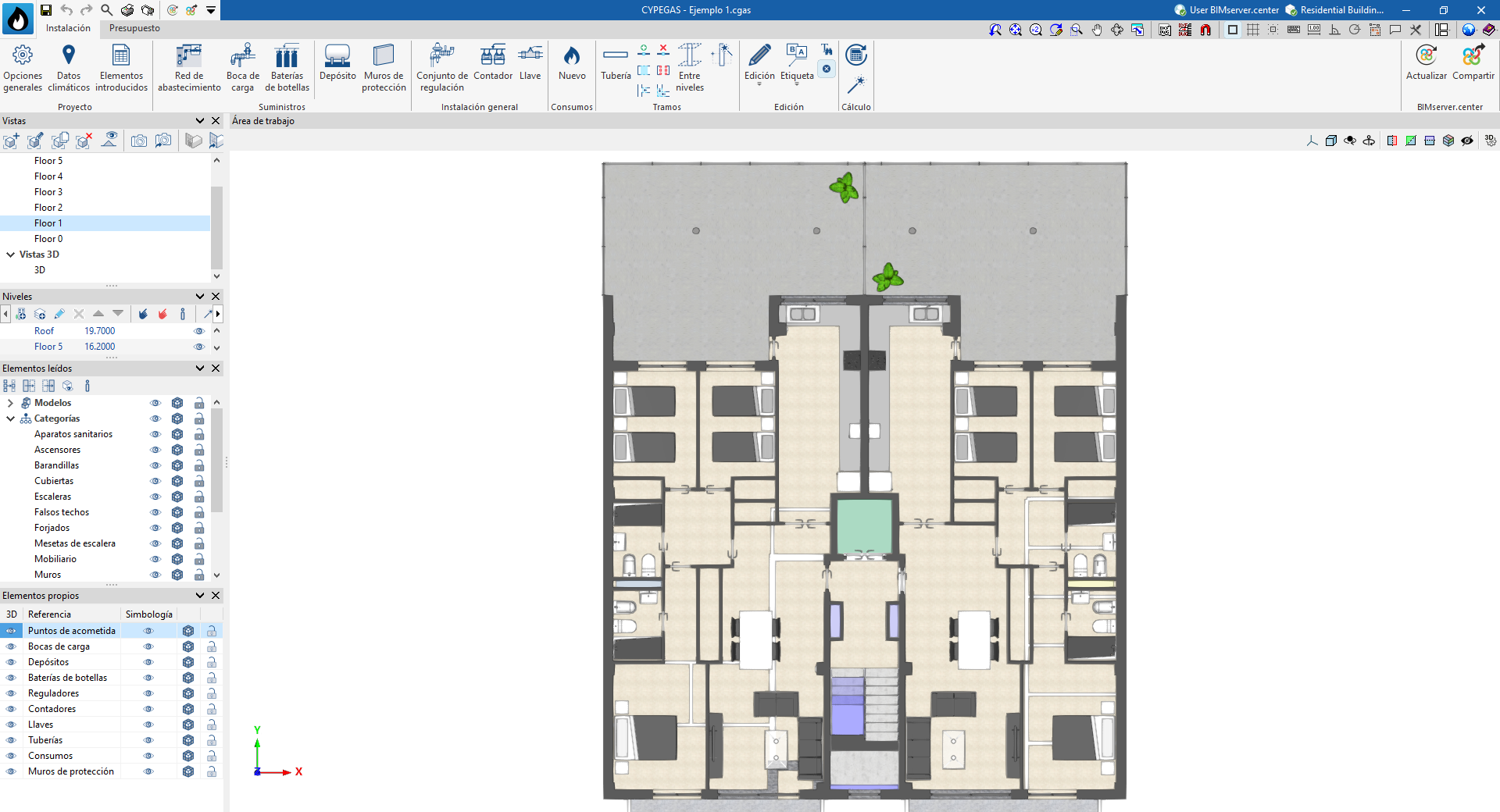

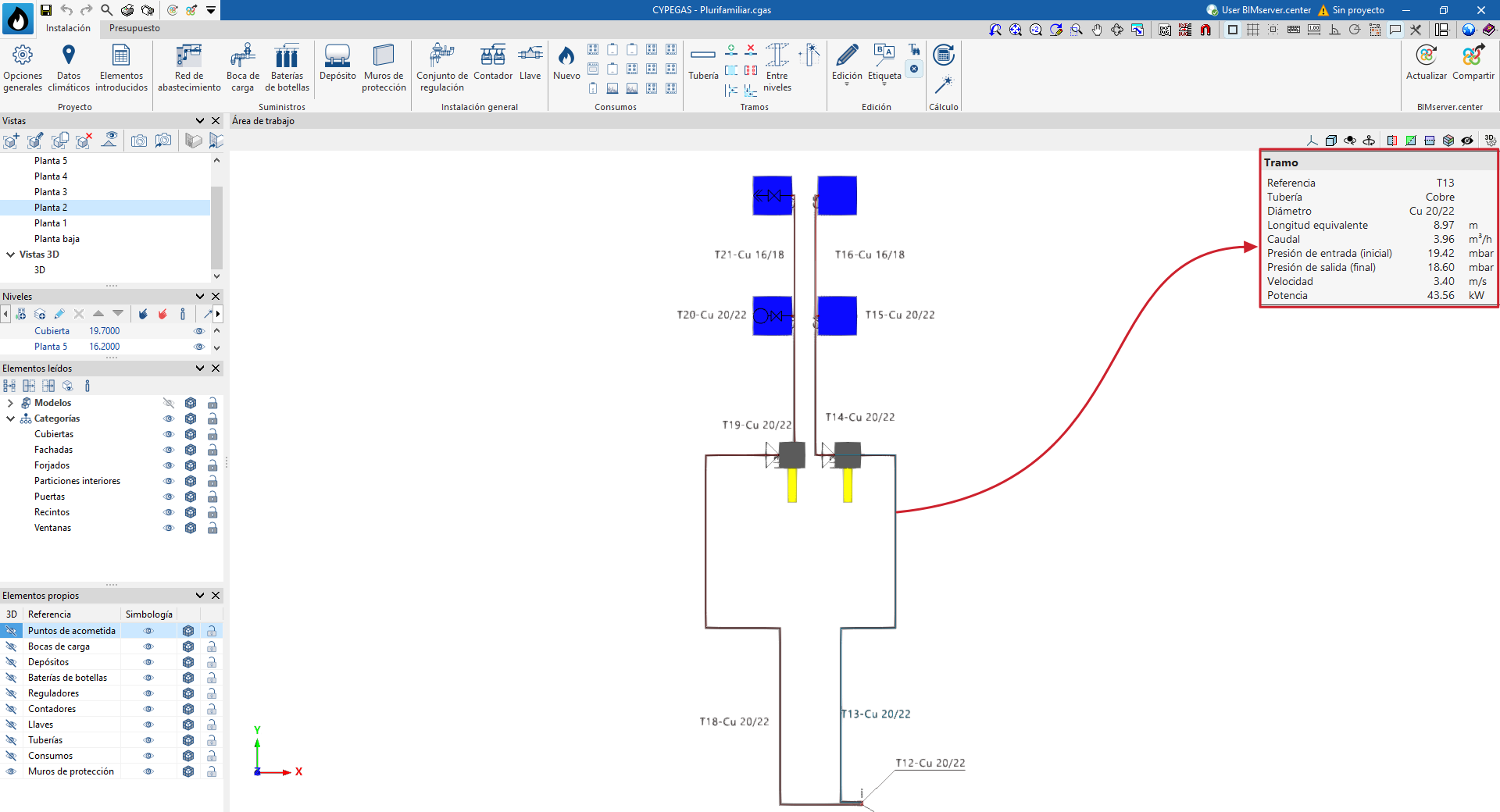

Resultados de la importación
Posteriormente, las diferentes vistas del programa mostrarán los modelos importados.
Además, el programa habrá importado las vistas de planta. A partir de aquí, el usuario pude utilizar la geometría importada como referencia en el momento de introducción de los elementos de la instalación.
Configuración de las opciones generales del proyecto
En el bloque "Proyecto" de la barra de herramientas principal de la pestaña "Instalación" se encuentra la opción para configurar las "Opciones generales" del proyecto:

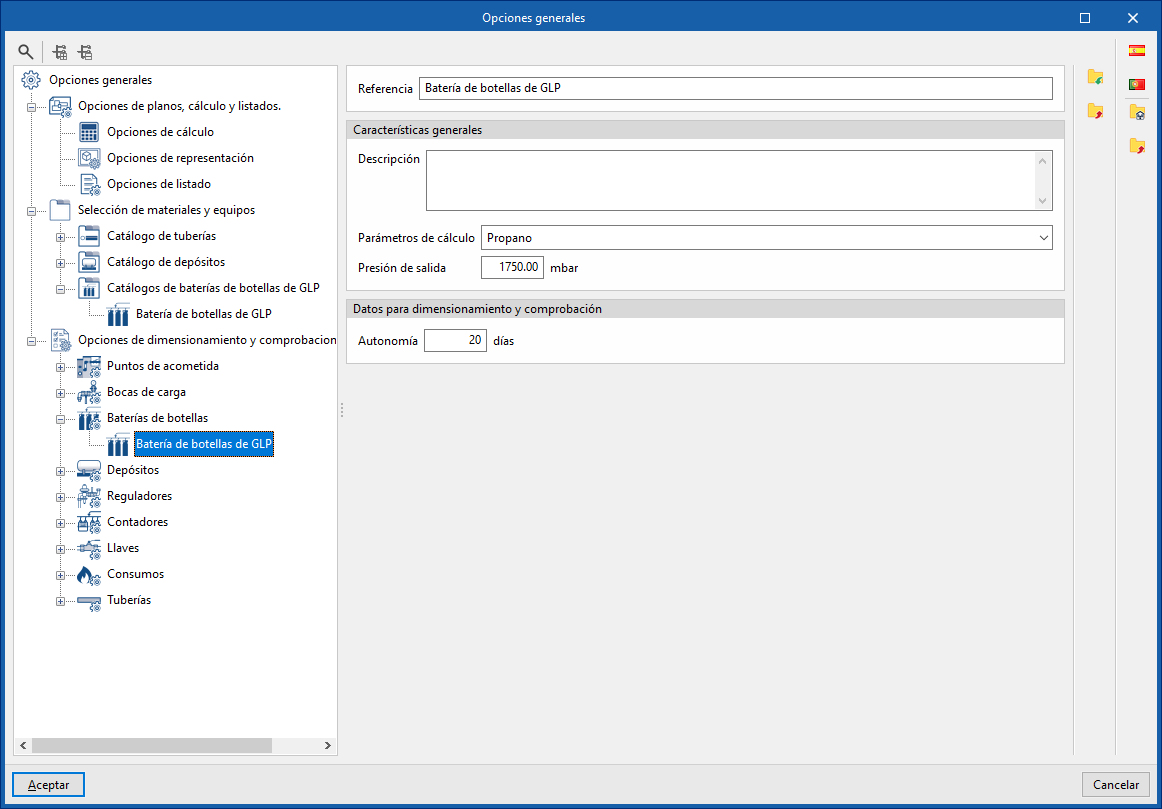

Opciones generales

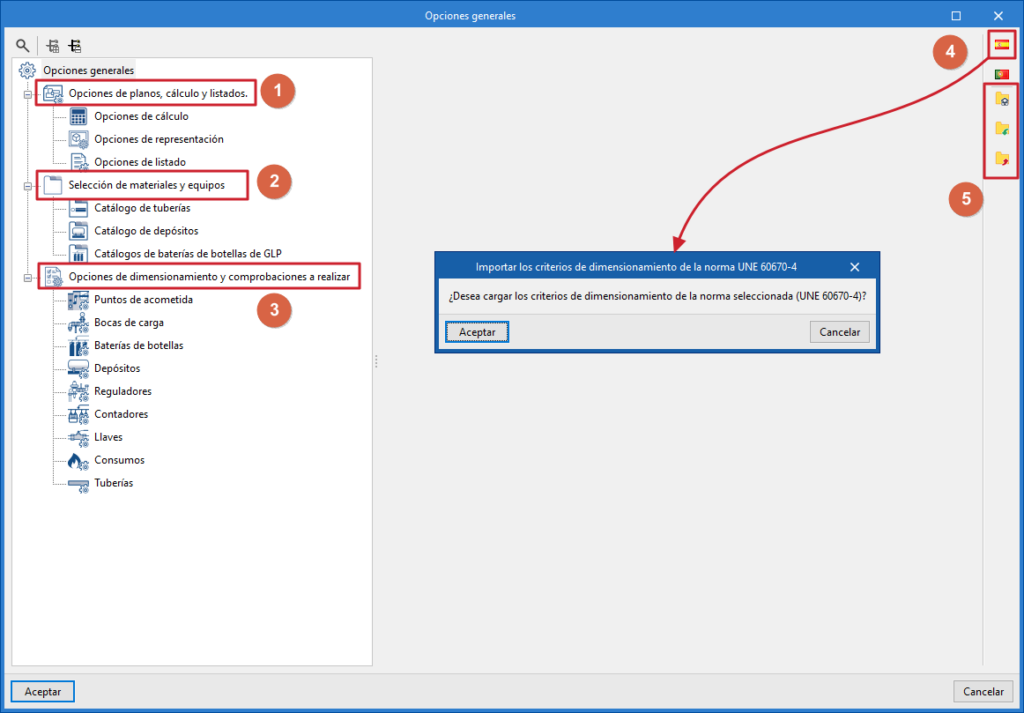

En la ventana "Opciones generales" es posible desplegar los diferentes niveles del árbol de navegación de la izquierda para acceder a los siguientes apartados:
- las "Opciones de planos, cálculo y listados" (1), que incluyen:
- la configuración de las "Opciones de cálculo", en las que se ajustan los parámetros del gas, la formulación de cálculo y la simultaneidad;
- las "Opciones de representación" de los elementos en los planos;
- y las "Opciones de listado", en las que se crean listados personalizados;

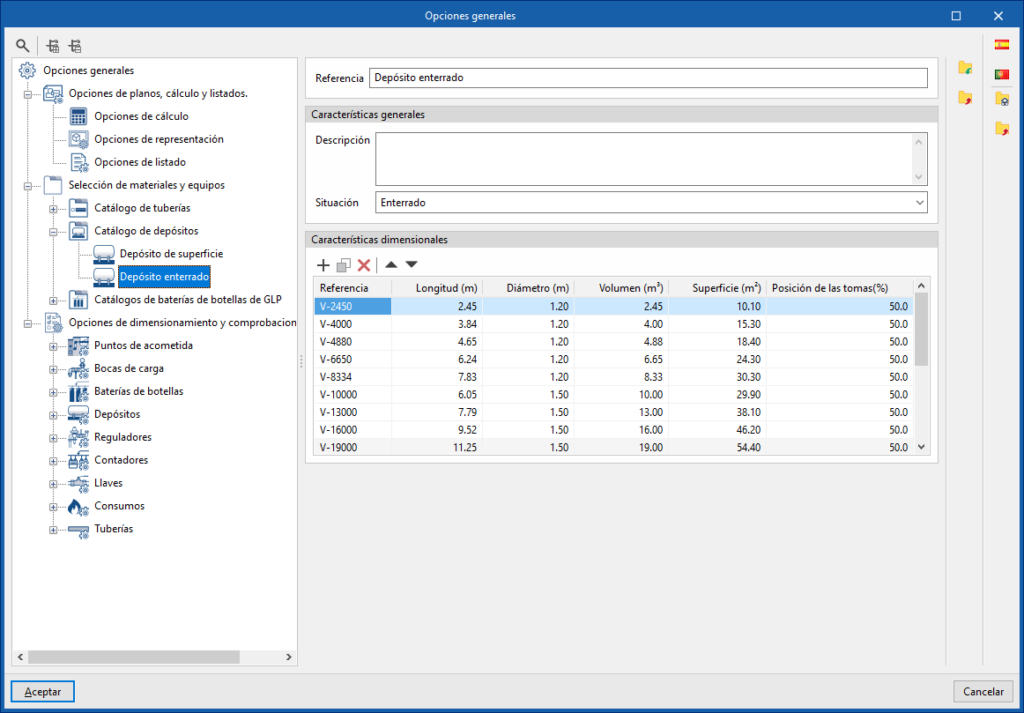

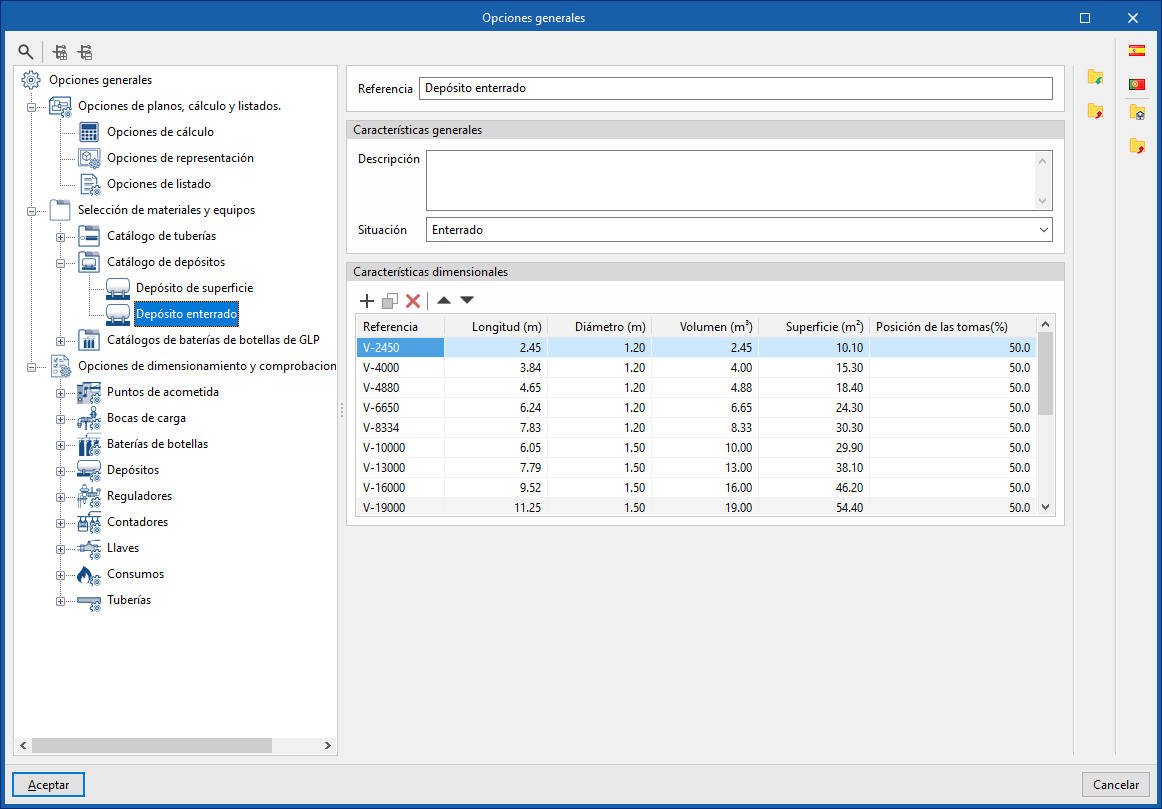

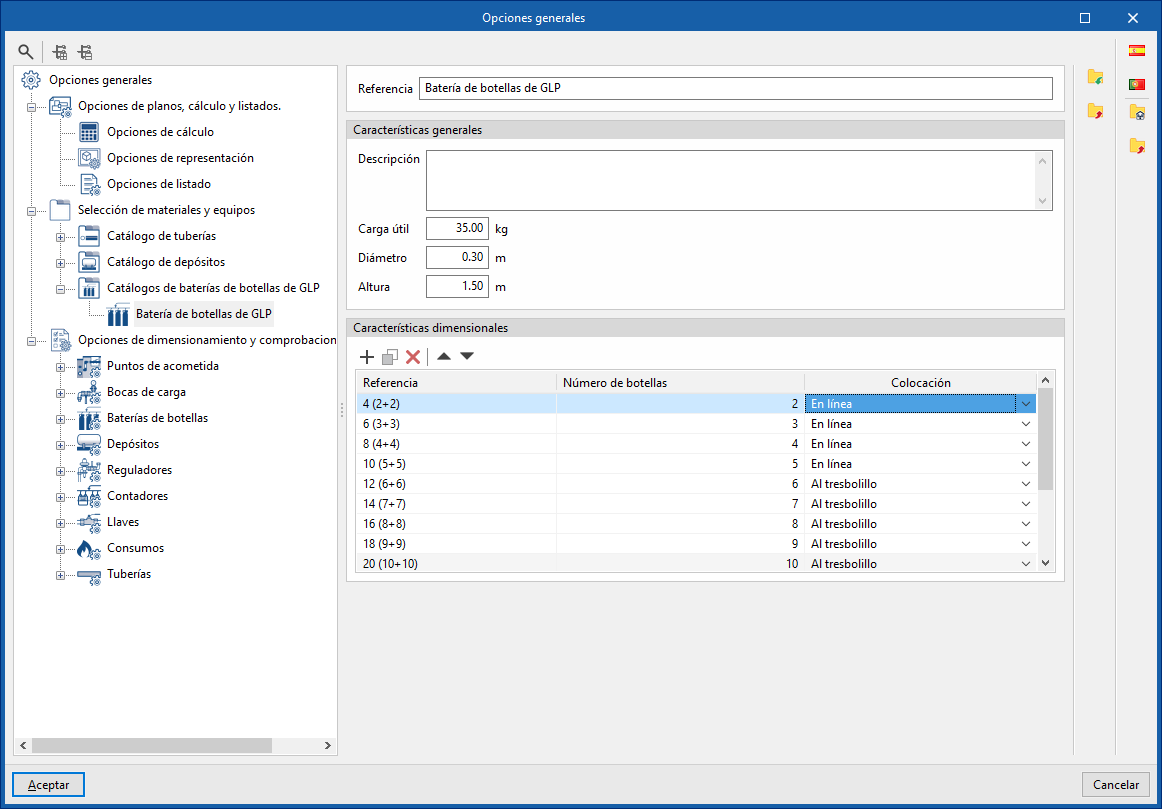

- la "Selección de materiales y equipos" (2), donde se gestionan los catálogos de materiales y equipos disponibles (como tuberías, depósitos y baterías de botellas de GLP);

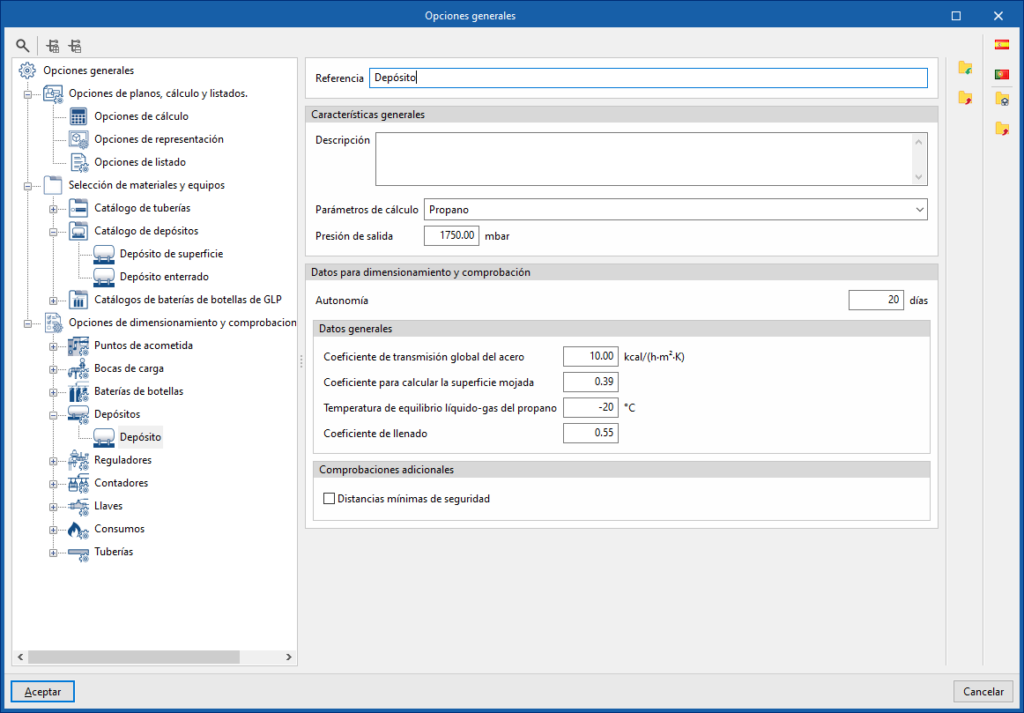

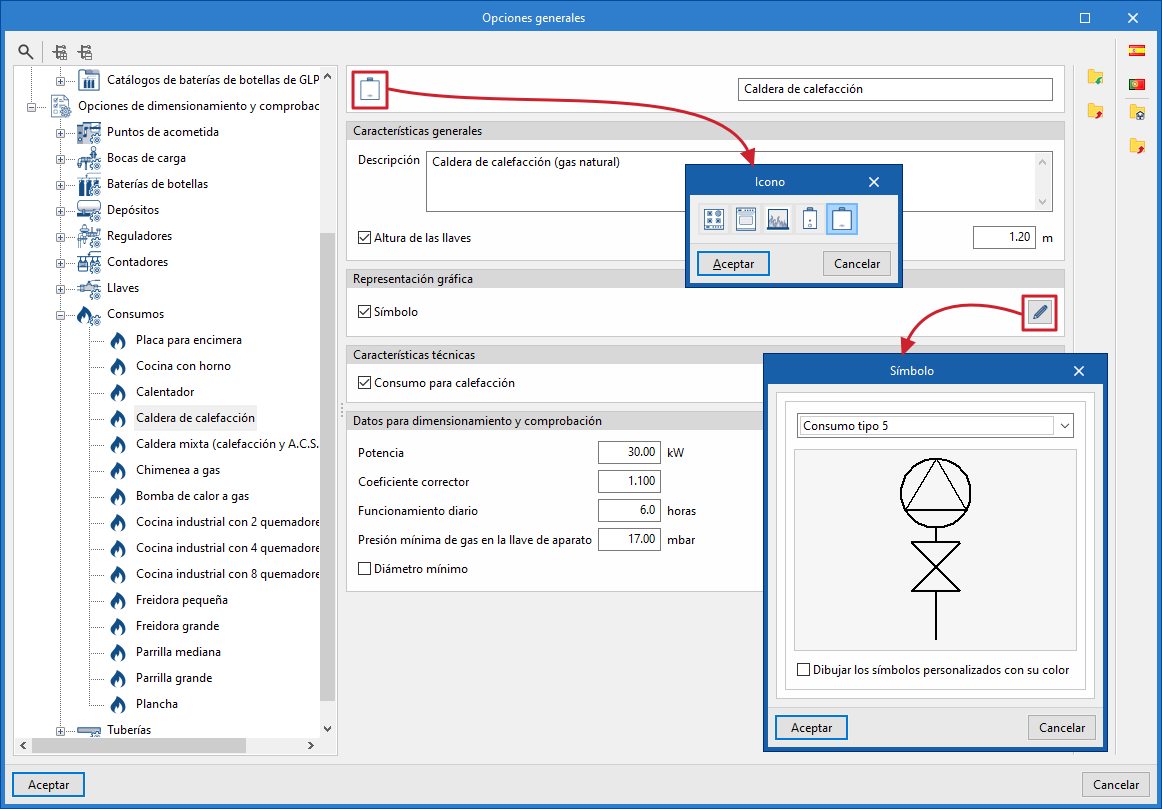

- y las "Opciones de dimensionamiento y comprobaciones a realizar" (3), donde es posible definir los criterios de comprobación disponibles para los elementos indicados (puntos de acometida, bocas de carga, baterías de botellas, depósitos, reguladores, contadores ,llaves, consumos y tuberías).
Si se utilizan las opciones de importación de configuración disponibles a la derecha (4), es posible generar estos datos automáticamente para las siguientes normativas:
- UNE 60670-4 (España)
- Regulamentação Portuguesa (Portugal)
El resto de opciones de la columna derecha (5) permiten importar y exportar a ficheros en disco la configuración completa del panel , así como seleccionar un fichero con valores iniciales para la creación de una obra nueva.
| Nota: |
|---|
| La normativa implementada en los programas de CYPE se puede consultar en el siguiente enlace. No es posible cargar una nueva configuración mientras se estén utilizando elementos de una configuración anterior, por lo que éstos deberán ser eliminados del modelo antes de realizar una nueva importación. |

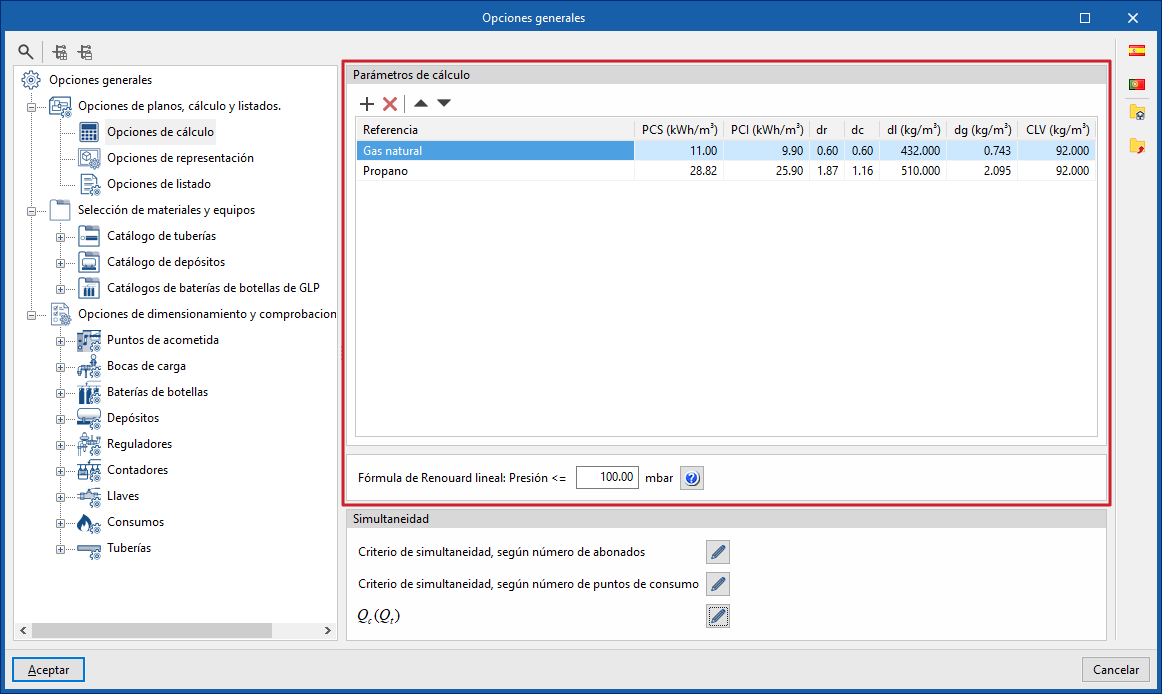

Opciones de cálculo

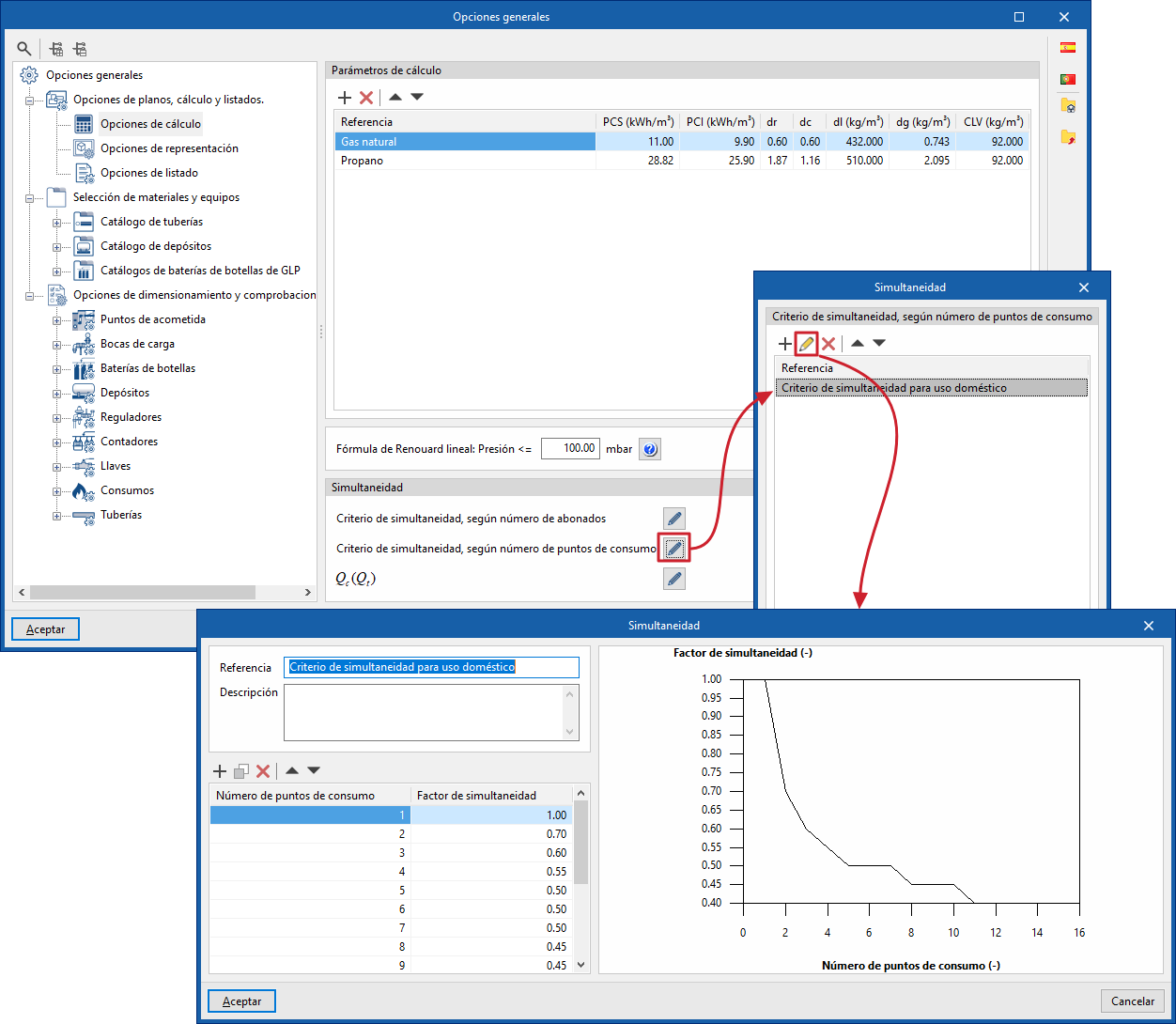

En el apartado "Opciones de cálculo", dentro de las "Opciones generales" del proyecto, en primer lugar, se deben definir los tipos de gas disponibles para su selección posterior en el modelo. Para ello, se deben añadir a la lista indicando los siguientes parámetros:
- PCS (poder calorífico superior)
- PCI (poder calorífico inferior)
- dr (densidad relativa)
- dc (densidad corregida)
- dg (densidad en fase gaseosa)
- CLV (calor latente de vaporización)
Más adelante, en "Fórmula de Renouard lineal" es necesario indicar un valor de presión necesario para ajustar el cálculo de las pérdidas de carga en los tramos de tuberías de la instalación. De esta forma:
- Si el tramo está en baja presión, o media presión A hasta el valor de presión indicado, se usa la fórmula de Renouard lineal.
- Si el tramo está en media presión A por encima del valor de presión indicado, o en media presión B, se usa la fórmula de Renouard cuadrática.

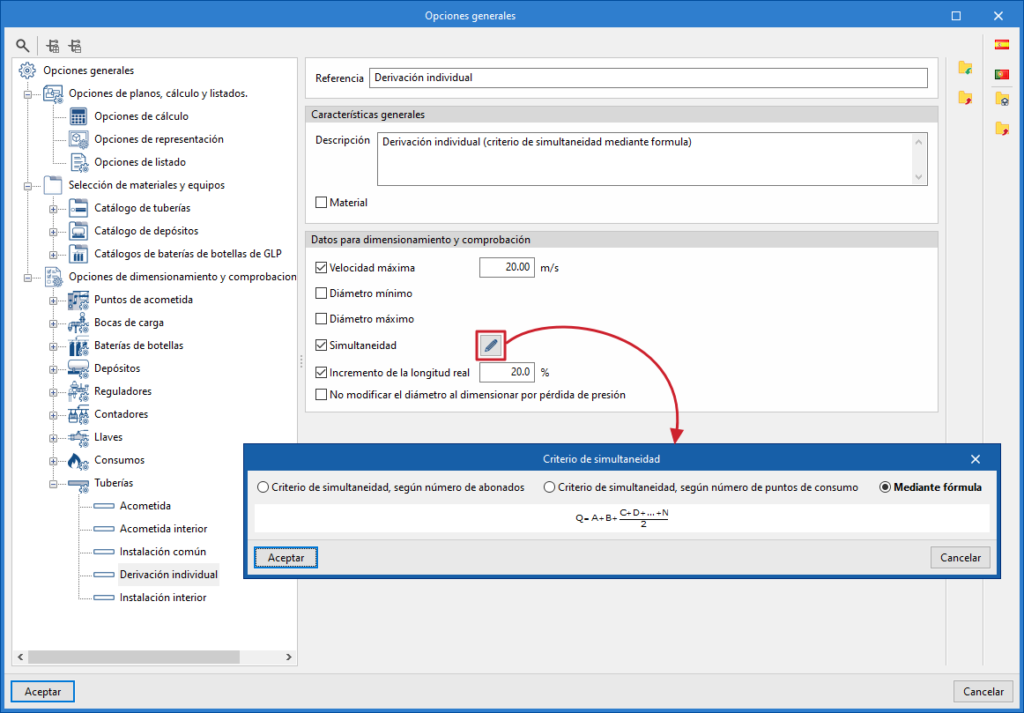

En la sección "Simultaneidad" se definen los criterios de simultaneidad disponibles. Estos pueden ser:
- Criterio de simultaneidad, según el número de abonados
En este caso se define una curva que relaciona el "Número de abonados" con el "Factor de simultaneidad" a utilizar. - Criterio de simultaneidad, según el número de puntos de consumo
En este caso se define una curva que relaciona el "Número de puntos de consumo" con el "Factor de simultaneidad" a utilizar. - Qc (Qt)
En este caso se define una curva que relaciona el "Caudal bruto" con el "Caudal" simultáneo a utilizar.
Opciones de representación

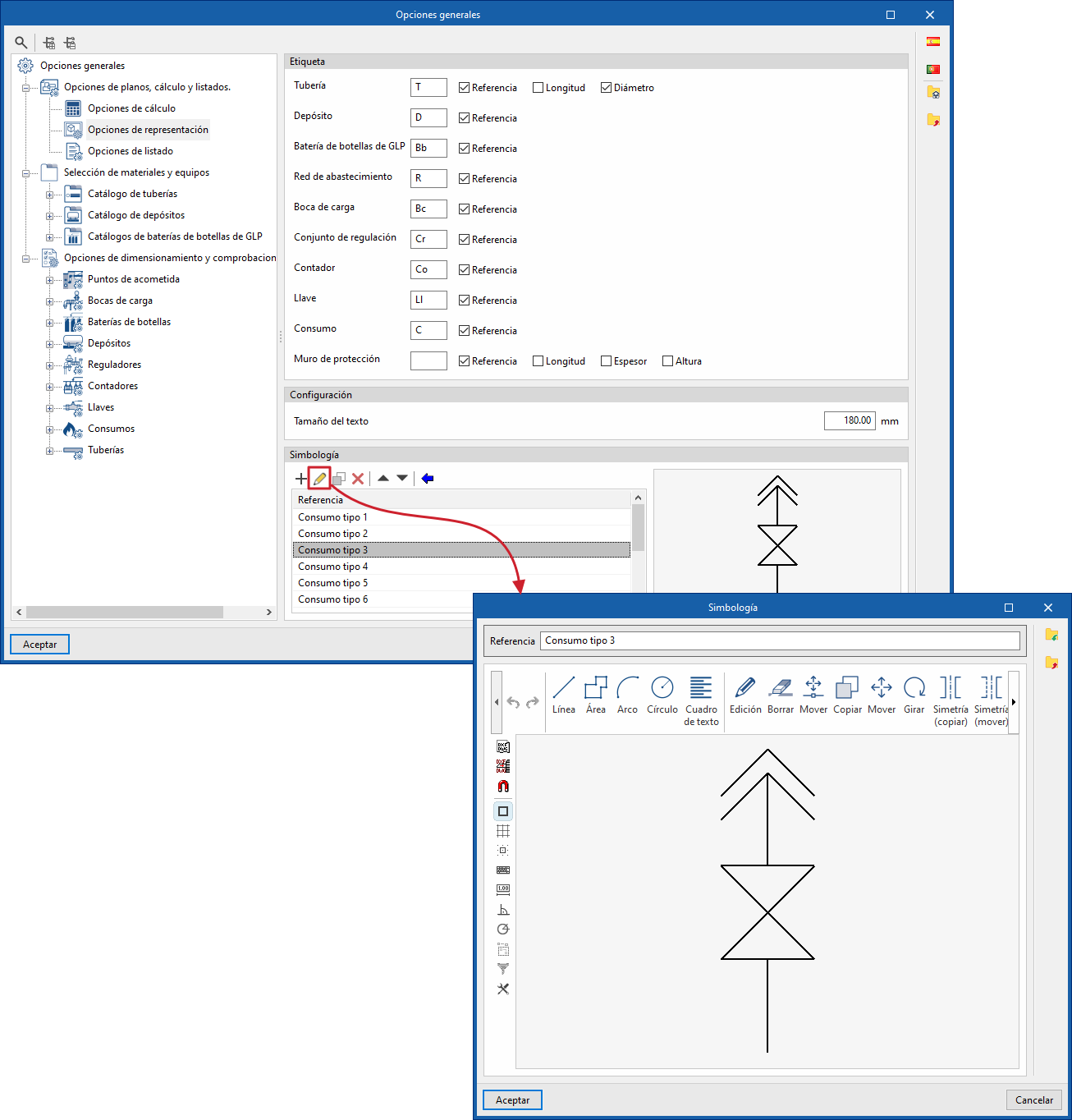

En el apartado "Opciones de representación", dentro de las "Opciones generales" del proyecto, es posible modificar la "Etiqueta" de los siguientes elementos, indicando además la información que se desea que contenga:
- Tubería (Referencia, Longitud, Diámetro)
- Depósito (Referencia)
- Batería de botellas de GLP (Referencia)
- Red de abastecimiento (Referencia)
- Boca de carga (Referencia)
- Conjunto de regulación (Referencia)
- Contador (Referencia)
- Llave (Referencia)
- Consumo (Referencia)
- Muro de protección (Referencia, Longitud, Espesor, Altura)
Más abajo, en la sección "Configuración" se indica el "Tamaño del texto".

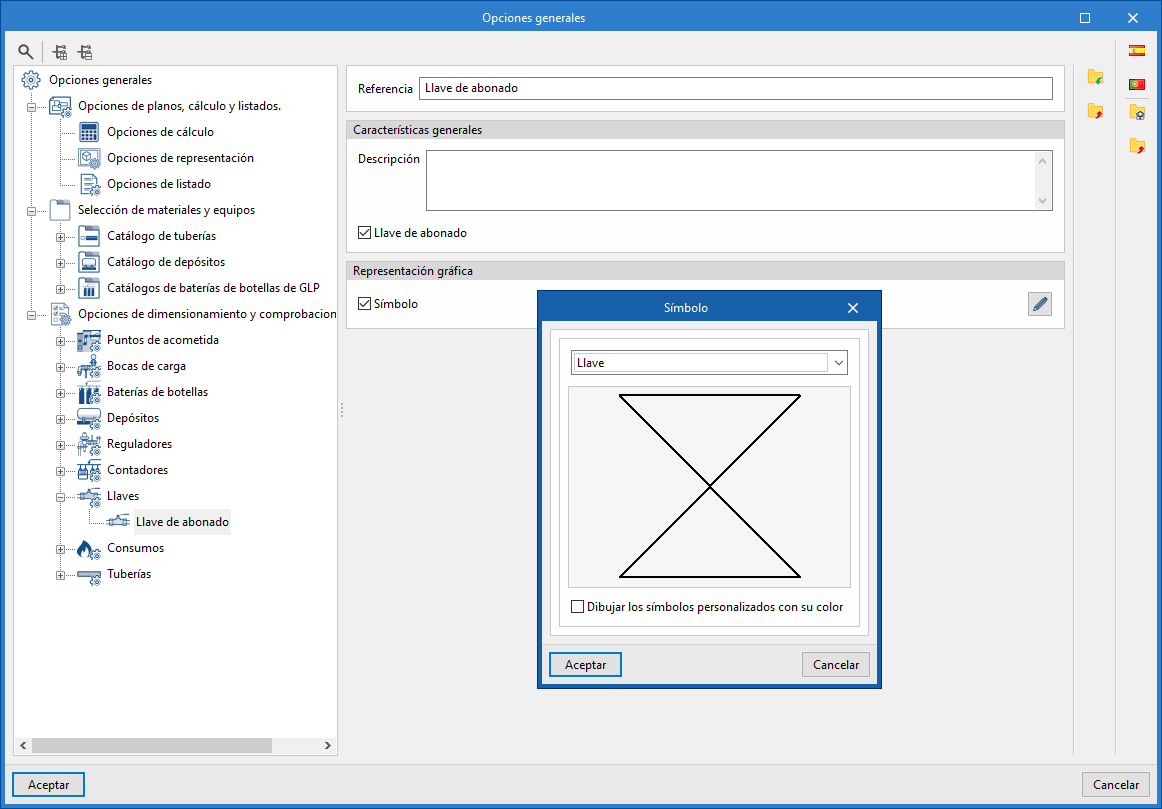

Por último, en "Simbología", es posible crear símbolos personalizados mediante un editor de dibujo o importar los símbolos contenidos en ficheros DXF, DWG o DWF guardados en disco.
Estos símbolos pueden seleccionarse en la configuración definida para las tipologías de elementos que lo permitan creadas dentro de "Opciones de dimensionamiento y comprobaciones a realizar", también en "Opciones generales".
Opciones de listado

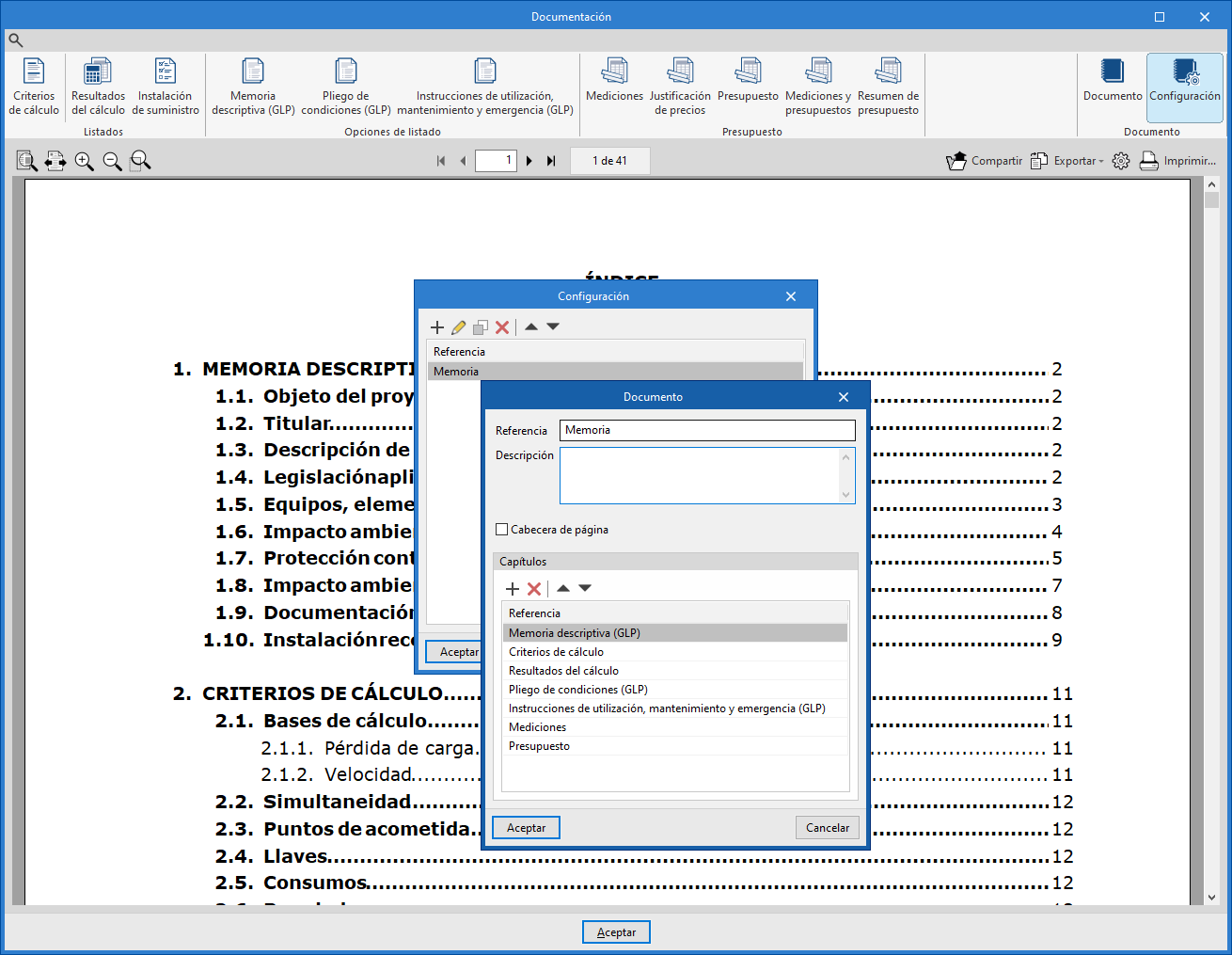

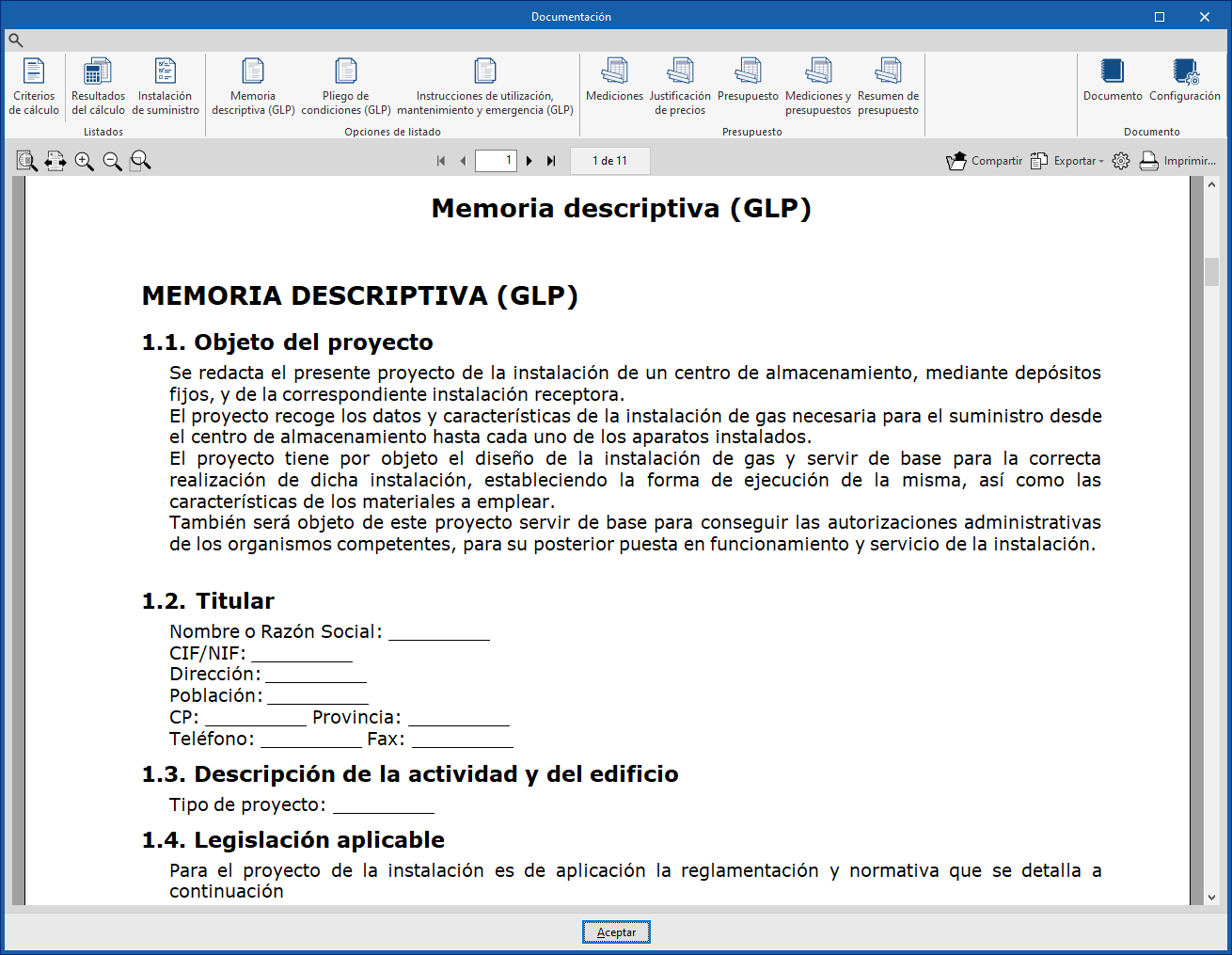

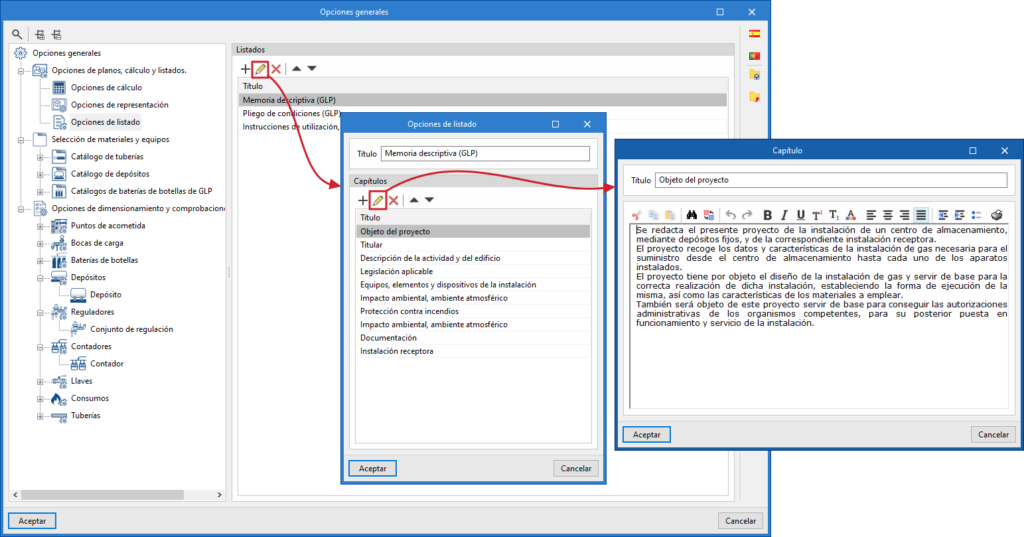

En el apartado "Opciones de listado", dentro de las "Opciones generales" del proyecto, es posible crear listados personalizados con la información suministrada por el usuario.
Al crear un listado, es necesario indicar un "Título" y definir la lista de "Capítulos" que contiene.
La edición de cada capítulo abre una ventana emergente con un editor de texto donde es posible introducir libremente los textos deseados por el usuario.
| Nota: |
|---|
| Los listados creados en este apartado se pueden seleccionar posteriormente desde las opciones de impresión de listados de obra o incorporar en un documento unificado (desde "Archivo > Listados"). |

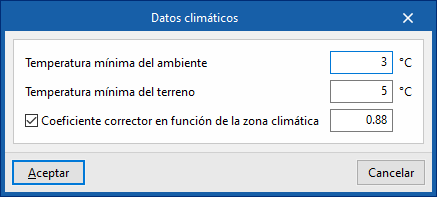

Definición de los datos climáticos
En el bloque "Proyecto" de la barra de herramientas principal de la pestaña "Instalación" se encuentra la opción para configurar los "Datos climáticos" del proyecto:
Datos climáticos
Los datos climáticos que el programa permite modificar son los siguientes:
- Temperatura mínima del ambiente
- Temperatura mínima del terreno
- Coeficiente corrector en función de la zona climática (opcional)
Gestión de los elementos introducidos

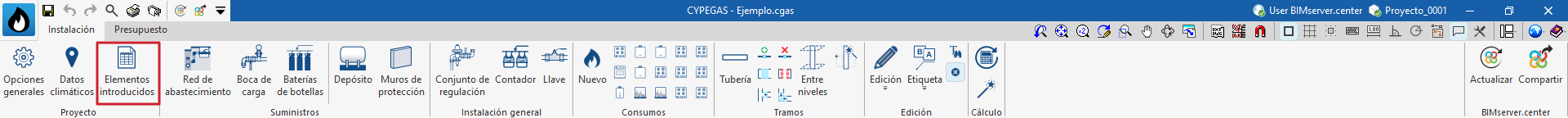

Dentro de la pestaña "Instalación", en el bloque "Proyecto" de la barra de herramientas principal, se encuentra la opción para gestionar los elementos introducidos en el proyecto:
Elementos introducidos
Permite consultar y editar los datos de cada uno de los elementos introducidos en el modelo, como su referencia, los criterios de comprobación asignados, su disposición 3D o sus etiquetas, en las siguientes listas desplegables:
- Tramos
- Puntos de acometida
- Bocas de carga
- Baterías de botellas
- Depósitos
- Reguladores
- Contadores
- Llaves
- Consumos
| Note: |
|---|
| La edición de estos elementos en este apartado es equivalente a la que se realiza desde la opción "Edición > Editar". |
Definición de puntos de acometida a la red de abastecimiento

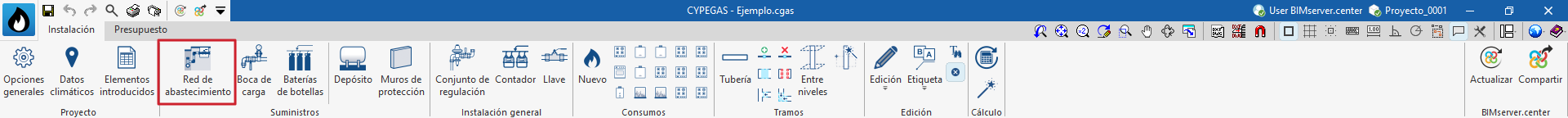

Dentro de la pestaña "Instalación", en el bloque "Suministros" de la barra de herramientas principal, se encuentra la opción para introducir un punto de acometida a la red de abastecimiento:

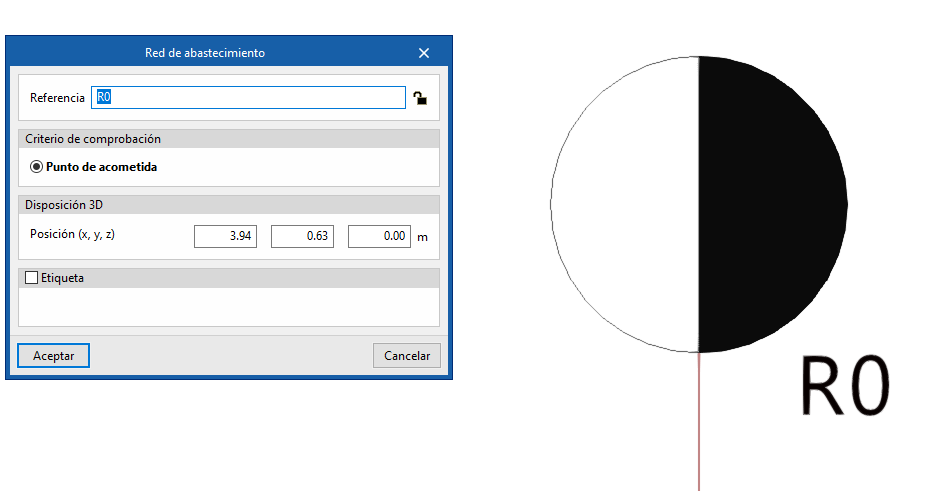

Red de abastecimiento
La opción "Red de abastecimiento" permite la introducción de puntos de acometida o conexión con la red de abastecimiento general o urbana en el área de trabajo.
En el panel de edición que aparece al pulsar esta opción es necesario indicar:
- la "Referencia" del elemento;
- el "Criterio de comprobación" a utilizar, seleccionándolo entre los definidos previamente en las "Opciones generales" del proyecto;
- y, opcionalmente, se puede modificar la "Etiqueta" del elemento, indicando si se desea mostrar su "Referencia" o no.
Tras introducir el elemento, en el panel de edición del mismo también se pueden consultar los parámetros relacionados con su "Disposición 3D" (definida por sus coordenadas de "Posición (x, y, z)").

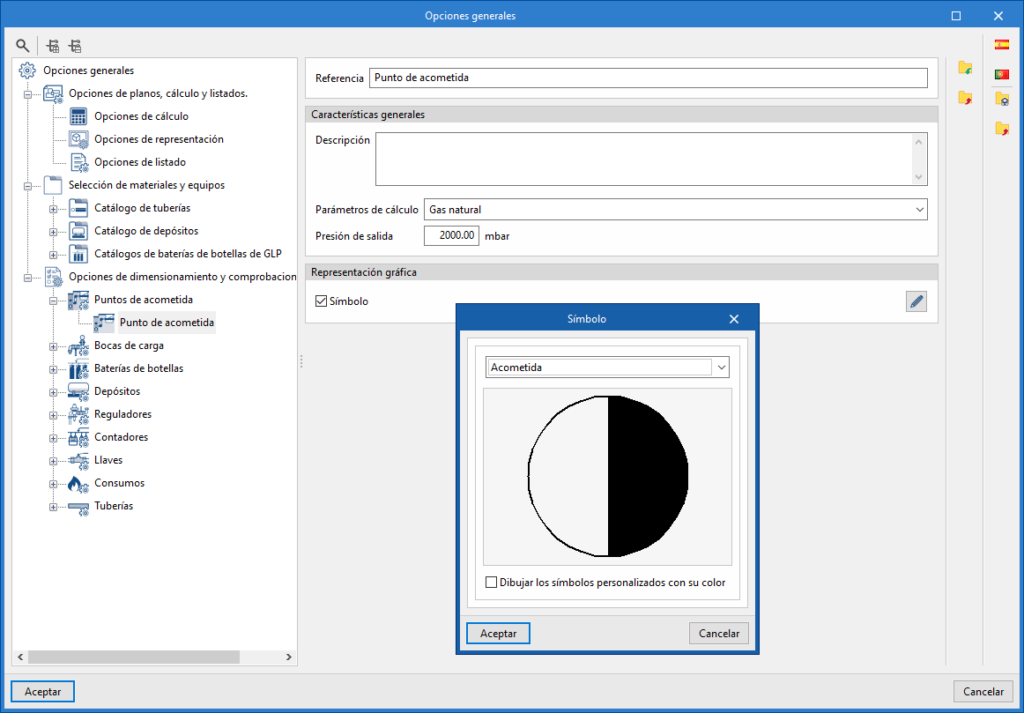

Opciones de dimensionamiento y comprobación de puntos de acometida
En el apartado "Opciones de dimensionamiento y comprobación", dentro de las "Opciones generales" del proyecto, se definen los criterios de comprobación disponibles para los "Puntos de acometida" a la red de abastecimiento.
Cada criterio está definido por los siguientes parámetros:
- la "Referencia" del criterio,
- sus "Características generales":
- su "Descripción",
- la selección de los "Parámetros de cálculo", a elegir entre los definidos en "Opciones de cálculo" (de esta manera se selecciona el tipo de gas del suministro),
- y la "Presión de salida" en la acometida;
- además, se define la "Representación gráfica" del punto de acometida, seleccionando un "Símbolo" entre los definidos en las "Opciones de representación".
Introducción de bocas de carga
Dentro de la pestaña "Instalación", en el bloque "Suministros" de la barra de herramientas principal, se encuentra la opción para introducir bocas de carga de depósitos:
Boca de carga

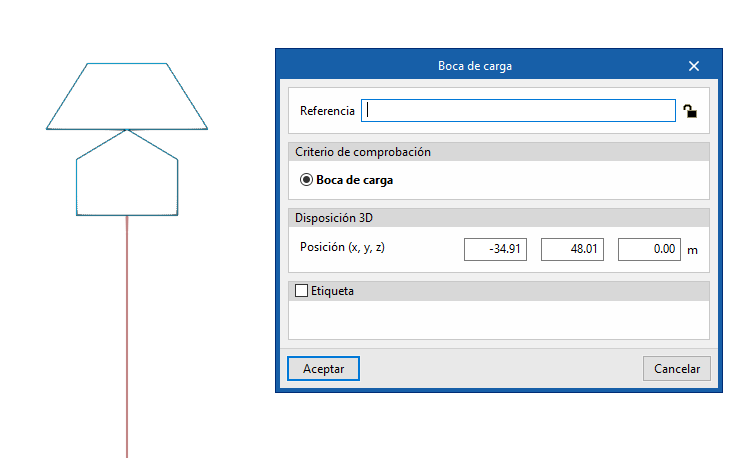

La opción "Boca de carga" permite la introducción de una boca de carga desplazada para un depósito en el área de trabajo, que puede conectarse posteriormente con el mismo mediante una tubería.
En el panel de edición que aparece al pulsar esta opción es necesario indicar:
- la "Referencia" de la boca de carga
- el "Criterio de comprobación" a utilizar, seleccionándolo entre los definidos previamente en las "Opciones generales" del proyecto;
- y, opcionalmente, se puede modificar la "Etiqueta" de la boca de carga, indicando si se desea mostrar su "Referencia".
Tras introducir el elemento, en el panel de edición del mismo también se pueden consultar los parámetros relacionados con su "Disposición 3D" (definida por sus coordenadas de "Posición (x, y, z)").
Opciones de dimensionamiento y comprobación de bocas de carga
En el apartado "Opciones de dimensionamiento y comprobación", dentro de las "Opciones generales" del proyecto, se definen los criterios de comprobación disponibles para las "Bocas de carga" de la instalación.
Cada criterio está definido por los siguientes parámetros:
- la "Referencia" del criterio,
- sus "Características generales", incluyendo:
- su "Descripción",
- los "Parámetros de cálculo", a elegir entre los definidos en "Opciones de cálculo" (de esta manera se selecciona el tipo de gas),
- el "Caudal de llenado",
- y la "Presión de salida" de la boca de carga;
- además, opcionalmente se define la "Representación gráfica" de la boca de carga, seleccionando un "Símbolo" entre los definidos en las "Opciones de representación".
Introducción de baterías de botellas
Dentro de la pestaña "Instalación", en el bloque "Suministros" de la barra de herramientas principal, se encuentra la opción para introducir baterías de botellas como punto de suministro:

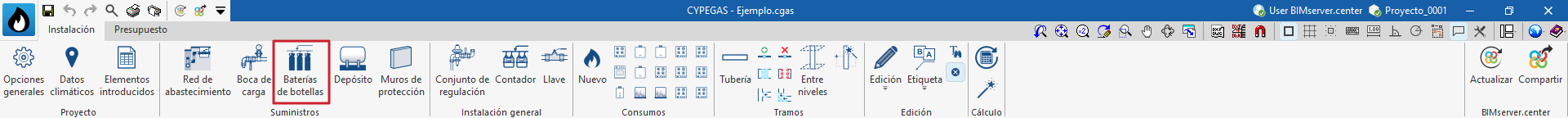

Baterías de botellas
La opción "Baterías de botellas" permite la introducción de baterías de botellas como punto de suministro de la instalación en el área de trabajo.

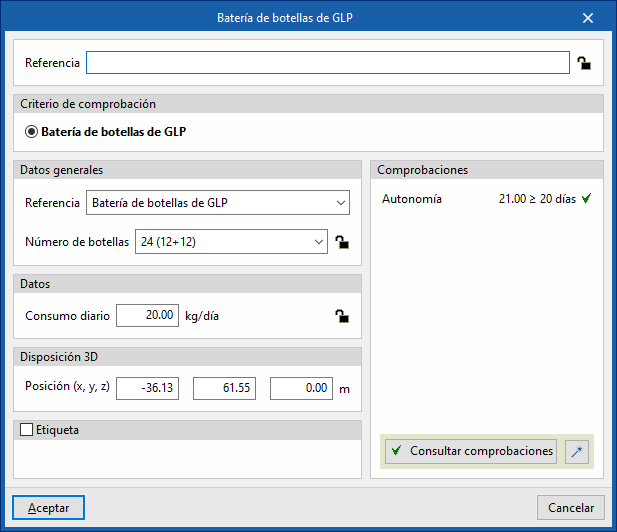

En el panel de edición que aparece al pulsar esta opción es necesario indicar:
- la "Referencia" de la batería de botellas;
- el "Criterio de comprobación" a utilizar, seleccionándolo entre los definidos previamente en las "Opciones generales" del proyecto;
- los "Datos generales" de la batería de botellas, como los siguientes:
- la "Referencia" del "Catálogo de baterías de botellas de GLP" asociado, que se selecciona dentro de los definidos en las "Opciones generales" del proyecto,
- y la selección inicial del "Número de botellas" dentro de la serie del catálogo seleccionado, que puede bloquearse o no en función de si el usuario desea permitir o no al programa la modificación del mismo para cumplir las comprobaciones definidas.
- en "Datos", el "Consumo diario" asociado; este valor puede introducirse y bloquearse manualmente, o mantenerse desbloqueado para que el programa la calcule en función de los consumos que alimente;
- y, opcionalmente, se puede modificar la "Etiqueta" de la batería, indicando si se desea mostrar su "Referencia".
Tras introducir el elemento, en el panel de edición del mismo también se pueden consultar los parámetros relacionados con su "Disposición 3D" (definida por sus coordenadas de "Posición (x, y, z)").
Finalmente, a la derecha del panel de edición es posible consultar las "Comprobaciones" realizadas sobre la batería tras el cálculo, así como su estado de cumplimiento. También es posible "Dimensionar la batería de botellas" necesario utilizando el botón específico en la esquina inferior derecha.
Catálogos de baterías de botellas de GLP
En el apartado "Selección de materiales y equipos", dentro de las "Opciones generales" del proyecto, se define cada "Catálogo de baterías de botellas de GLP" disponible en la obra.
Cada catálogo está definido por los siguientes parámetros:
- la "Referencia" del catálogo de baterías de botellas;
- sus "Características generales", como su "Descripción" y la "Carga útil" (en kg), el "Diámetro" y la "Altura" de las botellas;
- y sus "Características dimensionales". Para ello, el programa ofrece una lista donde se añaden entradas correspondientes a los diferentes baterías de botellas disponibles en la serie del catálogo. En cada una de ellos es necesario indicar:
- la "Referencia",
- el "Número de botellas" de la batería,
- y su "Colocación", ya sea "En línea" o "Al tresbolillo".
Opciones de dimensionamiento y comprobación de baterías de botellas
En el apartado "Opciones de dimensionamiento y comprobación", dentro de las "Opciones generales" del proyecto, se definen los criterios de comprobación disponibles para las "Baterías de botellas" de la instalación.
Cada criterio está definido por los siguientes parámetros:
- la "Referencia" del criterio,
- sus "Características generales", incluyendo:
- su "Descripción",
- los "Parámetros de cálculo", a elegir entre los definidos en "Opciones de cálculo" (de esta manera se selecciona el tipo de gas del suministro),
- y la "Presión de salida" de la batería de botellas;
- finalmente, en "Datos para el dimensionamiento y comprobación", se indica la "Autonomía" que debe alcanzar la batería de botellas, que el programa contemplará en el proceso de dimensionamiento de la misma.
Introducción de depósitos
Dentro de la pestaña "Instalación", en el bloque "Suministros" de la barra de herramientas principal, se encuentra la opción para introducir depósitos como punto de suministro:

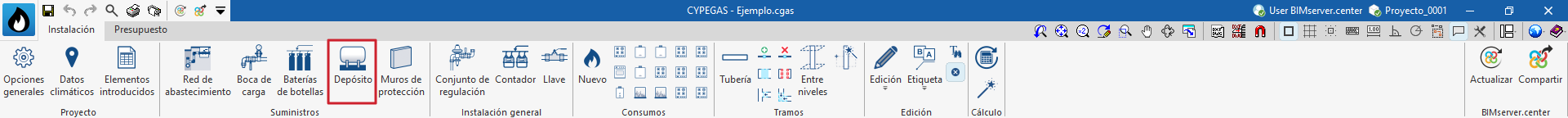

Depósito

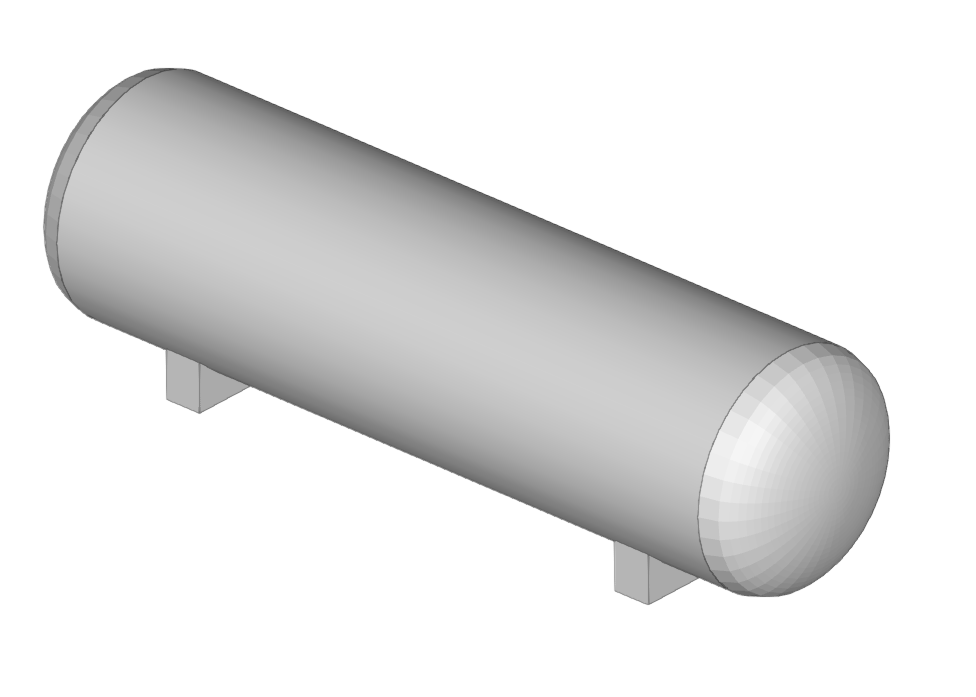

La opción "Depósito" permite la introducción de depósitos (enterrados o de superficie) como punto de suministro de la instalación de gas en el área de trabajo.
En el panel de edición que aparece al pulsar esta opción es necesario indicar:
- la "Referencia" del depósito;
- el "Criterio de comprobación" a utilizar, seleccionándolo entre los definidos previamente en las "Opciones generales" del proyecto;
- los "Datos generales" del depósito, como los siguientes:
- la "Referencia" del "Catálogo de depósitos" asociado, que se selecciona dentro de los definidos en las "Opciones generales" del proyecto,
- la selección inicial de las "Dimensiones" del depósito dentro de la serie del catálogo seleccionado, que pueden bloquearse o no en función de si el usuario desea permitir o no al programa la modificación de las mismas para cumplir las comprobaciones definidas.
- y, opcionalmente, la "Ubicación" del depósito, ya sea "En patio" o "En superficie", en los casos en los que proceda.
- en "Datos" se define el "Consumo diario", el "Factor de simultaneidad" y el "Caudal total" asociados; estos valores pueden introducirse y bloquearse manualmente, o mantenerse desbloqueado para que el programa los calcule en función de los consumos que alimente;
- y, opcionalmente, se puede modificar la "Etiqueta" del depósito, indicando si se desea mostrar su "Referencia".
Tras introducir el elemento, en el panel de edición del mismo también se pueden consultar los parámetros relacionados con su "Disposición 3D" (definida por sus coordenadas de "Posición (x, y, z)").
Finalmente, a la derecha del panel de edición es posible consultar las "Comprobaciones" realizadas sobre el depósito tras el cálculo, así como su estado de cumplimiento. También es posible "Dimensionar el depósito" necesario utilizando el botón específico en la esquina inferior derecha.
Catálogos de depósitos
En el apartado "Selección de materiales y equipos", dentro de las "Opciones generales" del proyecto, se define cada "Catálogo de depósitos" disponible en la obra.
Cada catálogo está definido por los siguientes parámetros:
- la "Referencia" del catálogo de depósitos;
- sus "Características generales", como su "Descripción" y su "Situación", ya sea "Enterrado" o "En superficie";
- y sus "Características dimensionales". Para ello, el programa ofrece una lista donde se añaden entradas correspondientes a los diferentes depósitos disponibles en la serie del catálogo. En cada una de ellos es necesario indicar:
- la "Referencia",
- su "Longitud", "Diámetro, "Volumen" y "Superficie",
- y la "Posición de las tomas", expresadas en porcentaje de la longitud del elemento.
Opciones de dimensionamiento y comprobación de depósitos
En el apartado "Opciones de dimensionamiento y comprobación", dentro de las "Opciones generales" del proyecto, se definen los criterios de comprobación disponibles para los "Depósitos" de la instalación.
Cada criterio está definido por los siguientes parámetros:
- la "Referencia" del criterio,
- sus "Características generales", incluyendo:
- su "Descripción",
- los "Parámetros de cálculo", a elegir entre los definidos en "Opciones de cálculo" (de esta manera se selecciona el tipo de gas del suministro),
- y la "Presión de salida" del depósito;
- finalmente, en "Datos para el dimensionamiento y comprobación", se indica:
- la "Autonomía" que debe alcanzar el depósito, que el programa contemplará en el proceso de dimensionamiento de la misma.
- También se deben definir los siguientes "Datos generales":
- el "Coeficiente de transmisión global del acero",
- el "Coeficiente para calcular la superficie mojada",
- la "Temperatura de equilibrio líquido-gas del propano",
- y el "Coeficiente de llenado".
- Por último, como "Comprobaciones adicionales", es posible activar opcionalmente y configurar las "Distancias mínimas de seguridad" tanto a huecos como a muros y desde el orificio o las paredes del depósito.
Introducción de muros de protección
Dentro de la pestaña "Instalación", en el bloque "Suministros" de la barra de herramientas principal, se encuentra la opción para introducir muros de protección de depósitos:
Muros de protección
La opción "Muros de protección" permite la introducción de muros de protección de depósitos en el área de trabajo.
En el panel de edición que aparece al pulsar esta opción es necesario indicar:
- la "Referencia" del muro;
- el "Color" de representación, su "Espesor" y su "Altura";
- y, opcionalmente, se puede modificar la "Etiqueta" del muro, indicando si se desea mostrar su "Referencia", "Longitud, "Espesor" y "Altura" en ella.
Introducción de conjuntos de regulación
Dentro de la pestaña "Instalación", en el bloque "Instalación general" de la barra de herramientas principal, se encuentra la opción para introducir un conjunto de regulación:
Conjunto de regulación
La opción "Conjunto de regulación" permite la introducción de reguladores o conjuntos de regulación en el área de trabajo.
En el panel de edición que aparece al pulsar esta opción es necesario indicar:
- la "Referencia" del elemento;
- el "Criterio de comprobación" a utilizar, seleccionándolo entre los definidos previamente en las "Opciones generales" del proyecto;
- y, opcionalmente, se puede modificar la "Etiqueta" del elemento, indicando si se desea mostrar su "Referencia" o no.
Tras introducir el elemento, en el panel de edición del mismo también se pueden consultar los parámetros relacionados con su "Disposición 3D" (definida por sus coordenadas de "Posición (x, y, z)").
Opciones de dimensionamiento y comprobación de reguladores
En el apartado "Opciones de dimensionamiento y comprobación", dentro de las "Opciones generales" del proyecto, se definen los criterios de comprobación disponibles para los "Reguladores".
Cada criterio está definido por los siguientes parámetros:
- la "Referencia" del criterio,
- sus "Características generales":
- su "Descripción",
- y la "Presión de salida" del regulador;
- además, opcionalmente se define la "Representación gráfica" del regulador, seleccionando:
- un "Símbolo" entre los definidos en las "Opciones de representación";
- y sus "Dimensiones" en las tres direcciones del espacio.
Introducción de contadores
Dentro de la pestaña "Instalación", en el bloque "Instalación general" de la barra de herramientas principal, se encuentra la opción para introducir contadores individuales o baterías de contadores:
Contador
La opción "Contador" permite la introducción de contadores individuales o baterías de contadores en el área de trabajo.
En el panel de edición que aparece al pulsar esta opción es necesario indicar:
- la "Referencia" del elemento;
- el "Criterio de comprobación" a utilizar, seleccionándolo entre los definidos previamente en las "Opciones generales" del proyecto;
- la selección del "Tipo de contador", ya sea una "Preinstalación de contador" (en instalaciones de un solo abonado) o una "Batería de contadores" (en instalaciones con varios abonados)
- la "Longitud", la "Altura" y, en las baterías de contadores, el "Número de salidas" disponibles.
- y, opcionalmente, se puede modificar la "Etiqueta" del elemento, indicando si se desea mostrar su "Referencia" o no.
Tras introducir el elemento, en el panel de edición del mismo también se pueden consultar los parámetros relacionados con su "Disposición 3D" (definida por sus coordenadas de "Posición (x, y, z)").
Opciones de dimensionamiento y comprobación de contadores
En el apartado "Opciones de dimensionamiento y comprobación", dentro de las "Opciones generales" del proyecto, se definen los criterios de comprobación disponibles para los "Contadores".
Cada criterio está definido por los siguientes parámetros:
- la "Referencia" del criterio,
- sus "Características generales":
- su "Descripción",
- y, opcionalmente, la "Presión de salida" del contador;
- además, opcionalmente se define la "Representación gráfica" del contador, seleccionando un "Símbolo" entre los definidos en las "Opciones de representación".
Introducción de llaves

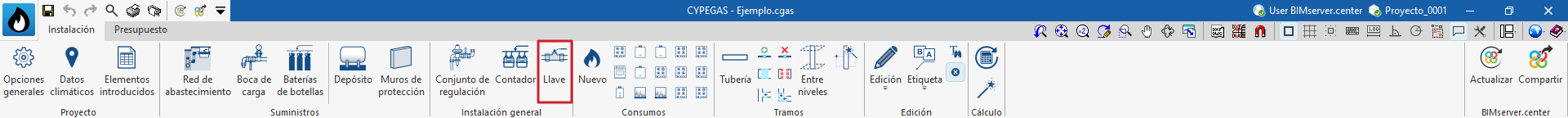

Dentro de la pestaña "Instalación", en el bloque "Instalación general" de la barra de herramientas principal, se encuentra la opción para introducir llaves en la instalación:
Llave
La opción "Llave" permite la introducción de llaves (de abonado o de cualquier otro tipo) en el área de trabajo.
En el panel de edición que aparece al pulsar esta opción es necesario indicar:
- la "Referencia" del elemento;
- el "Criterio de comprobación" a utilizar, seleccionándolo entre los definidos previamente en las "Opciones generales" del proyecto;
- y, opcionalmente, se puede modificar la "Etiqueta" del elemento, indicando si se desea mostrar su "Referencia" o no.
Tras introducir el elemento, en el panel de edición del mismo también se pueden consultar los parámetros relacionados con su "Disposición 3D" (definida por sus coordenadas de "Posición (x, y, z)").
Opciones de dimensionamiento y comprobación de contadores
En el apartado "Opciones de dimensionamiento y comprobación", dentro de las "Opciones generales" del proyecto, se definen los criterios de comprobación disponibles para los "Llaves".
Cada criterio está definido por los siguientes parámetros:
- la "Referencia" del criterio,
- sus "Características generales":
- su "Descripción",
- y la indicación de si se trata de una "Llave de abonado" o no, activando la casilla correspondiente;
- además, opcionalmente se define la "Representación gráfica" de la llave, seleccionando un "Símbolo" entre los definidos en las "Opciones de representación".
Introducción de los consumos de gas
Dentro de la pestaña "Instalación", en el bloque "Consumos" de la barra de herramientas principal, se encuentran las opciones para introducir los consumos de gas de la instalación:
Nuevo
La opción "Nuevo" permite la selección e introducción de un consumo de gas de cualquier tipo en el área de trabajo.
En el panel de edición que aparece al pulsar esta opción es necesario indicar:
- la "Referencia" del elemento;
- el "Criterio de comprobación" a utilizar, seleccionándolo entre los definidos previamente en las "Opciones generales" del proyecto;
- y, opcionalmente, se puede modificar la "Etiqueta" del elemento, indicando si se desea mostrar su "Referencia" o no.
Tras introducir el elemento, en el panel de edición del mismo también se pueden consultar los parámetros relacionados con su "Disposición 3D" (definida por sus coordenadas de "Posición (x, y, z)").
| Nota: |
|---|
| El resto de opciones del bloque "Consumos" de la barra de herramientas superior aparecen automáticamente al definir previamente criterios de comprobación de consumos en las "Opciones generales" del proyecto y permiten el acceso rápido a la introducción de puntos de consumo específicos. |
Opciones de dimensionamiento y comprobación de puntos de consumo
En el apartado "Opciones de dimensionamiento y comprobación", dentro de las "Opciones generales" del proyecto, se definen los criterios de comprobación disponibles para los "Consumos".
Cada criterio está definido por los siguientes parámetros:
- el "Icono" y la referencia del criterio,
- sus "Características generales":
- su "Descripción",
- y, opcionalmente, la "Altura de las llaves",
- la "Representación gráfica" del consumo, seleccionando un "Símbolo" entre los definidos en las "Opciones de representación",
- sus "Características técnicas", indicando si se trata de un "Consumo para calefacción" (como calderas a gas de calefacción) o no;
- y, finalmente, los siguientes "Datos para el dimensionamiento y comprobación", que el programa contemplará e intentará cubrir en el proceso de cálculo de la instalación:
- la "Potencia" del consumo,
- el "Coeficiente corrector" de la potencia,
- el número de horas de "Funcionamiento diario",
- la "Presión mínima de gas en la llave de aparato" que debe alcanzarse,
- y, opcionalmente, el "Diámetro mínimo" en el consumo.
Introducción de los tramos de tuberías de la instalación de gas
Dentro de la pestaña "Instalación", en el bloque "Tramos" de la barra de herramientas principal, se encuentra la opción para introducir tramos de tuberías en la instalación de gas
Tubería
La opción "Tubería" permite la introducción de tuberías libremente en cualquier dirección del espacio en el área de trabajo.
En el panel de edición que aparece al pulsar esta opción es necesario indicar:
- la "Referencia" del tramo de tubería;
- el "Criterio de comprobación" a utilizar, seleccionándolo entre los definidos previamente en las "Opciones generales" del proyecto;
- los "Datos generales" del tramo, como los siguientes:
- la "Referencia" del "Catálogo de tuberías" asociado al tramo, que se selecciona dentro de los definidos en las "Opciones generales" del proyecto,
- y la selección inicial del "Diámetro" dentro de la serie del catálogo seleccionado, que puede bloquearse o no en función de si el usuario desea permitir o no al programa la modificación del diámetro para cumplir las comprobaciones definidas.
- en "Datos", la "Potencia" asociada al tramo; este valor puede introducirse y bloquearse manualmente, o mantenerse desbloqueado para que el programa la calcule en función de los consumos que alimente;
- y, opcionalmente, se puede modificar la "Etiqueta" del tramo, indicando si se desea mostrar su "Referencia", "Longitud" y "Diámetro" o no.
Tras introducir el elemento, en el panel de edición del mismo también se pueden consultar los parámetros relacionados con su "Disposición 3D". Esta queda definida en una tabla por las coordenadas X, Y y Z de los puntos de la polilínea que forma la tubería, accesible al pulsar sobre el botón de edición de este apartado.
Finalmente, a la derecha del panel de edición es posible consultar las "Comprobaciones" realizadas sobre el tramo tras el cálculo, así como su estado de cumplimiento.
Catálogos de tuberías
En el apartado "Selección de materiales y equipos", dentro de las "Opciones generales" del proyecto, se define cada "Catálogo de tuberías" disponible en la obra (por ejemplo, para series de tuberías de diferentes materiales como polietileno, acero o cobre).
Cada catálogo está definido por los siguientes parámetros:
- la "Referencia" del catálogo de tuberías;
- sus "Características generales", como su "Descripción";
- y sus "Características dimensionales". Para ello, el programa ofrece una lista donde se añaden entradas correspondientes a los diferentes diámetros disponibles en la serie de tuberías del catálogo. En cada uno de ellos es necesario indicar:
- la "Referencia",
- el "Diámetro nominal",
- el "Diámetro exterior",
- y el "Espesor".
Opciones de dimensionamiento y comprobación de tuberías
En el apartado "Opciones de dimensionamiento y comprobación", dentro de las "Opciones generales" del proyecto, se definen los criterios de comprobación disponibles para las "Tuberías" de la instalación.
Estos criterios pueden corresponder, por ejemplo, con las diferentes categorías de tramos de tuberías en la instalación (acometida, instalación común, derivación individual, instalación interior...).
Cada criterio está definido por los siguientes parámetros:
- la "Referencia" del criterio,
- sus "Características generales", incluyendo:
- su "Descripción",
- y, opcionalmente, el "Material" de las tuberías, que puede seleccionarse entre los "Catálogos de tuberías" creados previamente;
- finalmente, se deben marcar los siguientes "Datos para el dimensionamiento y comprobación", que el programa contemplará e intentará cumplir en el proceso de cálculo y dimensionamiento de la instalación:
- la "Velocidad máxima";
- el "Diámetro mínimo";
- el "Diámetro máximo";
- la selección del criterio de "Simultaneidad" entre los definidos previamente en las "Opciones de cálculo" o "Mediante fórmula";
- y el "Incremento de la longitud real" debido a las pérdidas localizadas por accesorios y elementos no introducidos en el modelo;
- adicionalmente, es posible activar la última casilla para "No modificar el diámetro al dimensionar por pérdida de presión".
Opciones de edición y generación de tramos
Dentro de la pestaña "Instalación", en el bloque "Tramos" de la barra de herramientas principal, se encuentran las siguientes opciones de edición y generación de tramos de tuberías:
Herramientas de edición de tramos
 | Añadir puntos | Permite añadir puntos intermedios en las tuberías. La tubería se mantiene como un único elemento sin dividir. |
 | Borrar puntos | Permite borrar puntos intermedios de las tuberías. La tubería se mantiene como un único elemento sin dividir. |
 | Unir | Permite unir dos tuberías en una sola, generando el tramo de conexión si es necesario. La tubería resultante adopta las propiedades de la primera tubería seleccionada al utilizar la opción. |
 | Dividir | Permite dividir una tubería en dos por el punto seleccionado. |
 | Alargar/recortar elemento | Alarga o recorta una tubería respecto a una tubería de referencia. La primera sirve de referencia, mientras que la segunda se alarga o se recorta tras utilizar la opción. |
 | Alargar/recortar a intersección | Alarga o recorta dos tuberías seleccionadas hasta su punto de intersección. |
Tubería entre niveles
La opción "Entre niveles" permite introducir tramos de tuberías de gas entre plantas.
Al pulsar sobre esta opción, el programa permite definir las características de la tubería mediante un panel de edición idéntico al que aparece al utilizar la opción "Tubería".

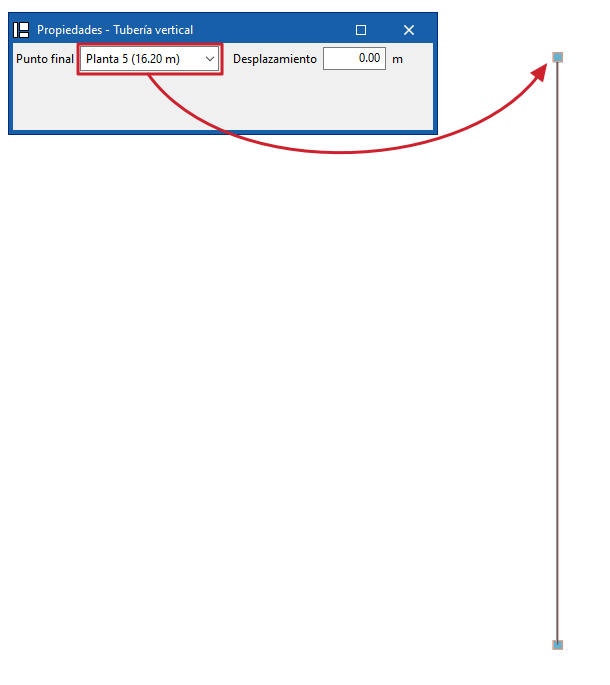

Después, en el cuadro de diálogo "Propiedades - Tubería vertical", se define el nivel asociado al "Punto final" de la tubería seleccionándolo entre la lista de plantas, junto al valor de "Desplazamiento" sobre el nivel indicado, expresados en valores positivos o negativos.
El punto inicial está determinado por el punto capturado por el usuario en el área de trabajo.

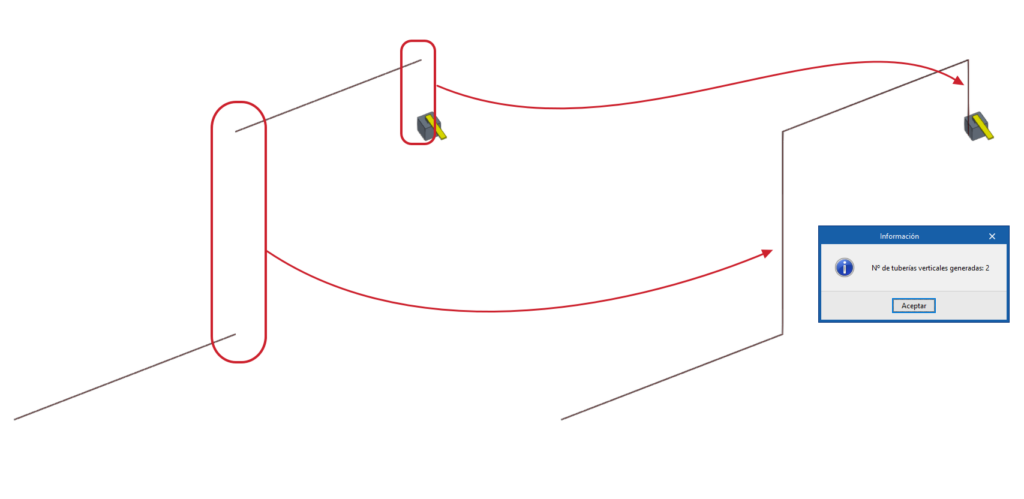

Generación automática de tuberías verticales
El programa ofrece la herramienta "Tuberías verticales" para la generación automática de tuberías verticales que conecten otros elementos (como otras tuberías, consumos y el resto de elementos de la instalación) previamente dispuestos en el modelo.
Tras seleccionar esta opción se deben seleccionar los elementos en el modelo mediante un área de captura. Al hacerlo, el programa genera las tuberías verticales entre los elementos seleccionados por el usuario, si es posible, informando del número de tuberías verticales generadas.
A partir de aquí, el usuario puede editar o borrar las tuberías creadas en el proceso si lo desea.
Esta herramienta solamente genera una tubería vertical entre dos elementos situados a diferente altura si sus extremos, o si los puntos donde se desea colocar la tubería vertical de conexión, tienen las mismas coordenadas en planta.
Herramientas de edición
En el bloque "Edición" de la barra de herramientas principal de la pestaña "Instalación" se encuentran las siguientes herramientas:
Edición
Las opciones del menú "Edición" permiten realizar las siguientes operaciones de edición de los elementos de la instalación introducidos en el modelo:
 | Editar | Edita las propiedades paramétricas del elemento seleccionado en el modelo. |
 | Borrar | Borra un elemento introducido previamente. |
 | Mover | Mueve un elemento o un nudo de un elemento. |
 | Mover varios | Mueve un grupo de elementos. |
 | Girar | Gira un grupo de elementos. |
 | Copiar | Crea una copia de uno o varios elementos. |
 | Asignar | Asigna las propiedades paramétricas del elemento seleccionado a otros elementos. |
 | Mover con simetría | Mueve una selección de elementos con simetría respecto a un plano vertical definido por dos puntos. |
 | Copiar con simetría | Copia una selección de elementos con simetría respecto a un plano vertical definido por dos puntos. |
 | Copiar en otro plano de planta | Crea una copia de los elementos seleccionados en los planos de planta deseados. Esta funcionalidad solamente está disponible en planos de planta. |
 | Medir longitudes | Mide longitudes y ángulos entre puntos definidos en el modelo. Si se selecciona un contorno cerrado, también indica el área. |
 | Proyección | Cambia a la proyección en planta (plano XY) en el área de trabajo. |
Etiqueta
Las opciones de este menú permiten realizar las siguientes operaciones con las etiquetas de los elementos:
 | Mover etiqueta en modo 2D | Mueve la etiqueta seleccionada en el plano en planta del elemento. |
 | Mover etiqueta en modo 3D | Mueve la etiqueta seleccionada en el espacio tridimensional. |
 | Mover etiqueta al punto inicial | Devuelve la etiqueta del elemento seleccionado al punto inicial. |
 | Girar etiqueta | Gira la etiqueta sobre su posición. |
 | Mostrar/ocultar etiqueta | Muestra u oculta la etiqueta del elemento seleccionado. |
 | Poner o quitar la línea de referencia de la etiqueta | Muestra u oculta la línea que vincula la etiqueta con el elemento seleccionado al que se refiere. |
 | Etiqueta | Edita la composición de las etiquetas de diferentes categorías de elementos y el tamaño del texto. |
Buscar
La opción "Buscar" permite buscar un elemento introduciendo un texto con su referencia completa o parte de su referencia.
- Sólo palabra completa (opcional)
Si se activa esta casilla, solamente se buscan los elementos cuya referencia completa coincide con el texto introducido.
Al hacerlo, el programa sitúa el elemento en el modelo mediante unas líneas de color magenta en las direcciones principales del espacio y un volumen envolvente del mismo color.
Incidencias
Pulsando sobre esta opción se pueden mostrar u ocultar incidencias sobre los elementos en los que se haya producido algún aviso o error.
Posicionando el cursor sobre dichos elementos se puede visualizar el mensaje descriptivo de dicho aviso o error.
Cálculo y dimensionamiento de la instalación de gas
Dentro de la pestaña "Instalación", en el bloque "Cálculo" de la barra de herramientas principal, se encuentran las opciones para llevar a cabo el cálculo, la comprobación y el dimensionado de los elementos de la instalación de gas:

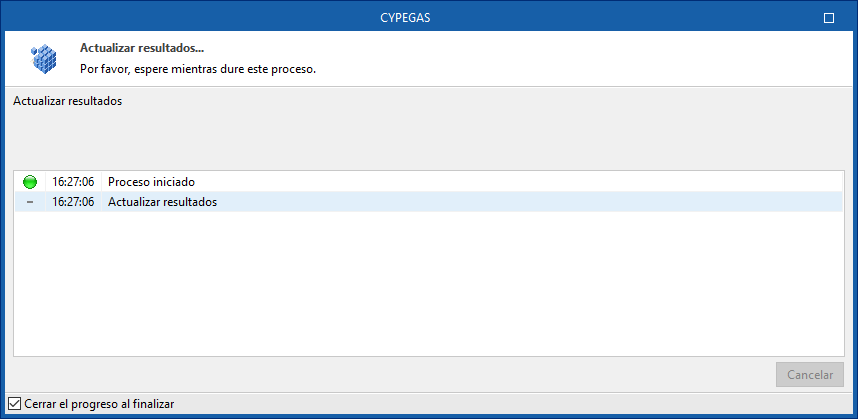

Actualizar resultados
Calcula la instalación introducida conforme a los últimos cambios, actualiza los parámetros calculados en los elementos y comprueba si se encuentran dentro de los rangos permitidos.
El resultado es una visualización directa con mensajes de error o de advertencia sobre las partes de la instalación que presenten algún problema o incumplan una comprobación, además de los resultados disponibles tras el cálculo en el apartado "Comprobaciones" del panel de edición de los elementos que disponen del mismo.
Dimensionar
Permite realizar un dimensionado de la red, seleccionando automáticamente el tamaño de las tuberías.
En el panel de edición de algunos elementos como los depósitos o las baterías de botellas, el programa permite efectuar un dimensionado específico del elemento con la herramienta correspondiente en el área inferior derecha.
Salida de resultados
Consulta de resultados en pantalla
Tras realizar el cálculo, el programa muestra los resultados en el tooltip o texto informativo que aparece al posicionar el cursor sobre un elemento de la instalación. Para ello, la opción "Mostrar textos de información" de la barra de herramientas del extremo superior derecho debe estar marcada.
Comprobaciones en el panel de edición
El programa muestra también las "Comprobaciones" del último cálculo realizado en el apartado correspondiente del panel de edición de algunos elementos, así como su estado de cumplimiento.
Editando algunos elementos es posible consultar un pequeño listado de comprobaciones a través de la opción "Consultar comprobaciones".
Listados de la obra
El programa permite imprimir directamente los listados o generar ficheros HTML, PDF, TXT, RTF o DOCX. Los listados se obtienen mediante la opción "Listados" del menú "Archivo" o de la barra de herramientas del extremo superior izquierdo.
Los listados disponibles son los siguientes:

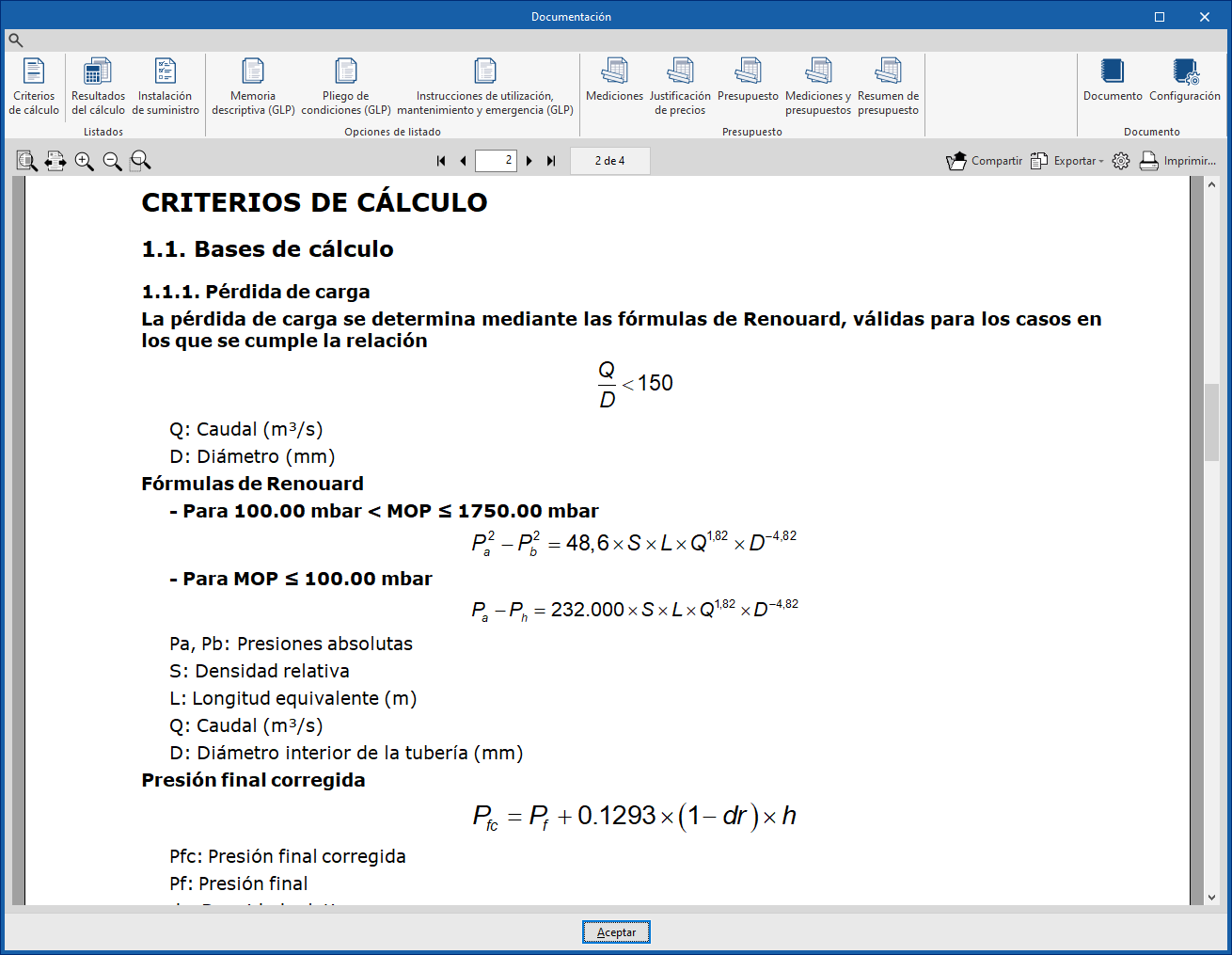

Criterios de cálculo
El listado de criterios de cálculo recoge la siguiente información en estos apartados:
- Bases de cálculo
Muestra las fórmulas utilizadas para calcular la pérdida de carga y la velocidad en la instalación. - Simultaneidad
Muestra los criterios seleccionados para definir la simultaneidad de la instalación. - Puntos de acometida, Llaves, Consumos, reguladores, Contadores, Tuberías
Muestra los parámetros de cálculo definidos en las tipologías de estos elementos de la instalación.
Resultados del cálculo
En este listado se recoge información sobre el tipo de gas utilizado en la instalación, junto con sus parámetros, así como un resumen de los siguientes datos y resultados obtenidos tras el cálculo para cada uno de los tramos de tuberías de la instalación, agrupados en tablas diferentes según el tipo al que pertenecen:
- Longitud
- Longitud equivalente
- Longitud vertical acumulada
- Caudal total
- Número de abonados
- Factor de simultaneidad
- Caudal calculado
- Velocidad
- Presión de entrada (inicial)
- Presión de salida (final)
- Pérdida de presión
- Diámetro

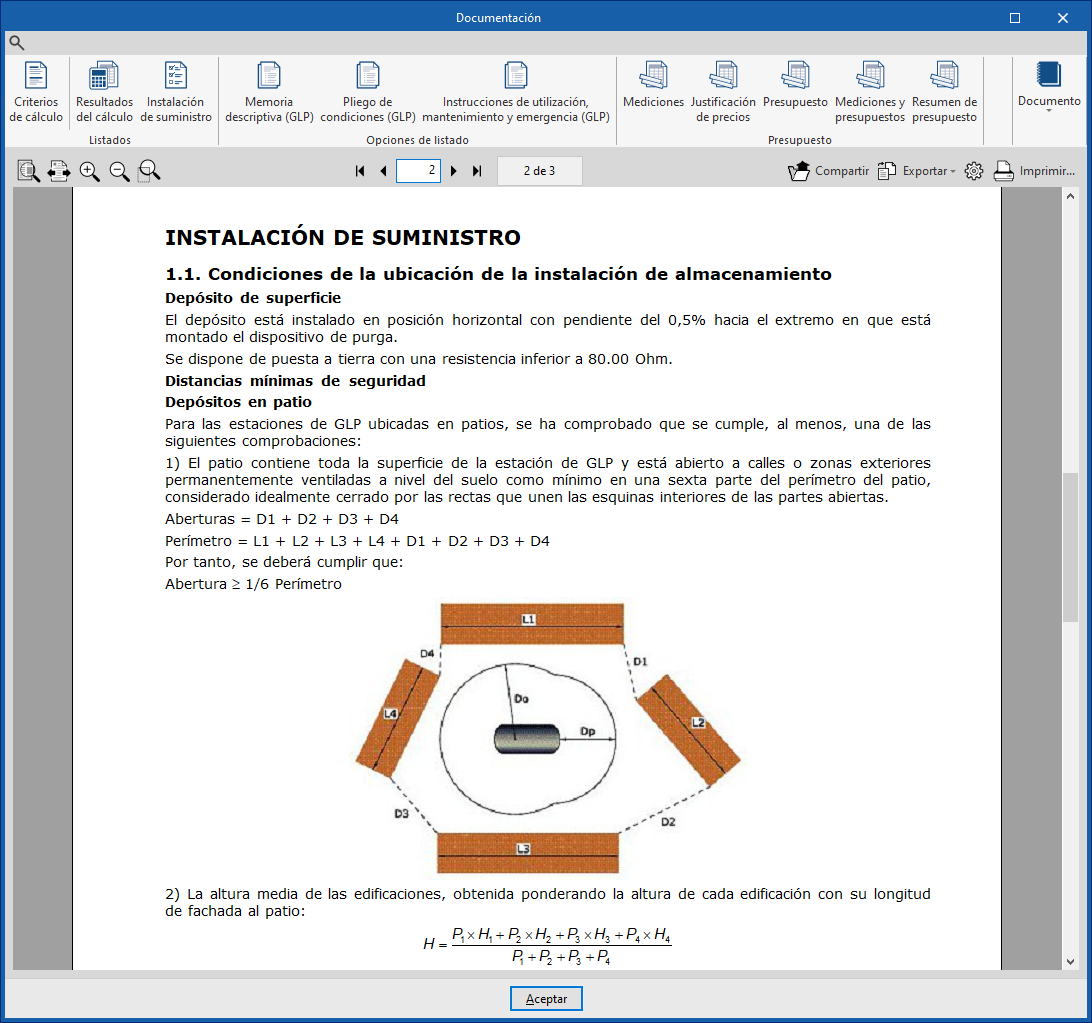

Instalación de suministro
En este listado se muestran las condiciones de la ubicación de la instalación de abastecimiento, en caso de que se haya utilizado un depósito como suministro.
| Nota: |
|---|
| La información mostrada en este apartado depende del depósito elegido y de la selección realizada en la casilla "Ubicación" del panel de edición del depósito. |
Listados del bloque "Opciones de listado"
En esta sección se muestran los listados que se han generado mediante las "Opciones de listado", dentro de las "Opciones generales" del bloque "Proyecto".
Estas opciones permiten la obtención de listados compuestos por cualquier conjunto de textos introducidos y organizados libremente por el usuario.
Listados del bloque "Presupuesto"
Esta sección permite imprimir los siguientes listados, que contienen la información introducida en la pestaña "Presupuesto":
- Mediciones
- Justificación de precios
- Presupuesto
- Mediciones y presupuestos
- Resumen de presupuesto
Obtención de un documento unificado
Para configurar y obtener un documento que incorpora de forma unificada la información de varios listados seleccionados entre los anteriores, se utilizan las opciones del bloque "Documento".
Mediante la opción "Configuración" se pueden configurar los siguientes datos del documento:
- Título
- Descripción
- Cabecera de página (opcional)
- Proyecto; Situación; Promotor; Autor; Fecha
- Capítulos
Permite indicar los listados a incluir en el documento activando las casillas correspondientes.
Para imprimir el documento creado se utiliza la opción "Documento".
Planos en formato DWG, DXF o PDF
El programa permite imprimir los planos de la obra en cualquier periférico gráfico que se tenga configurado en el ordenador, o bien crear ficheros DWG, DXF o PDF.
La edición del plano permite configurar las siguientes opciones:
- Vistas a dibujar
- Opciones
- Generar imágenes vectoriales
- Dibujar la plantilla DXF/DWG
- Incluir los ficheros .glTF en los planos
- Resolución
- Escala
- Detalles
Los planos se pueden obtener mediante la opción específica de la parte superior izquierda de la interfaz o mediante la opción "Planos" del menú "Archivo".
Resultados de la pestaña "Presupuesto"
Si se completa el trabajo en la pestaña "Presupuesto", el programa permite obtener los siguientes documentos:
- Exportación del presupuesto en formato FIEBDC-3 (BC3)
- Listados del presupuesto (en formato HTML, PDF, TXT, RTF o DOCX)
Archivo en formato GLTF compatible con BIMserver.center
Al realizar una exportación del proyecto a la plataforma BIMserver.center, se exporta automáticamente un modelo 3D en formato GLTF para la integración del modelo de la instalación en el proyecto Open BIM, permitiendo su visualización:
- en la plataforma online;
- en la aplicación de BIMserver.center para iOS y Android;
- en realidad virtual y en realidad aumentada;
- en otros programas de CYPE.
Integración en la plataforma BIMserver.center
Muchos de los programas de CYPE están conectados a la plataforma BIMserver.center y permiten el trabajo colaborativo a través del intercambio de archivos en formatos basados en estándares abiertos.
Cabe recordar que para trabajar en BIMserver.center el usuario puede registrarse gratuitamente en la plataforma y crear un perfil.
Cuando se accede a un programa conectado a la plataforma, este es capaz de establecer la conexión con un proyecto en BIMserver.center. De esta forma, los archivos de los proyectos desarrollados colaborativamente en BIMserver.center se mantienen actualizados.
| Más información: |
|---|
| Todos los detalles relacionados con la utilización de los programas de CYPE a través de la plataforma BIMserver.center pueden consultarse en este enlace. |
Opciones disponibles en CYPEGAS
En el bloque "BIMserver.center" de la barra de herramientas principal de la pestaña "Instalación" se encuentran las funcionalidades necesarias para utilizar CYPEGAS junto a otras herramientas de BIMserver.center:
Actualizar
Actualiza la información contenida en los modelos importados previamente al proyecto o importa nuevos modelos si se desea.
Compartir
Exporta la información de la instalación desarrollada con el programa a BIMserver.center para compartirla con otros usuarios.
Durante el proceso de exportación se puede definir la información relacionada con la identificación de los archivos a exportar:
- Nombre
- Descripción
Licencias y módulos relacionados
Los programas de CYPE se activan mediante licencias electrónicas que pueden contener uno o varios módulos. La lista de módulos compatibles con cada programa puede variar en función del producto adquirido y del tipo de licencia.
Para consultar la lista de módulos compatibles con este programa, se puede acceder a "Módulos de los programas de CYPE".
Es importante tener en cuenta que la lista de módulos disponibles en la licencia dependerá del producto adquirido.
