Consulta de la deformada y los isovalores

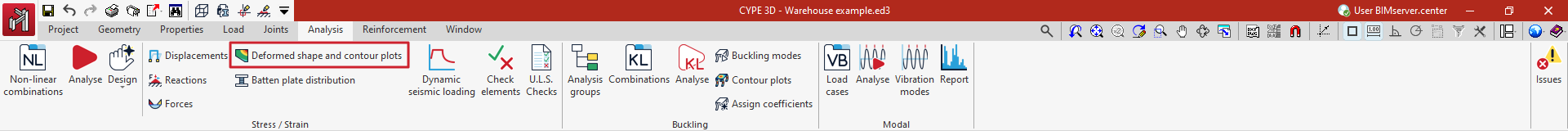

La deformada y los isovalores de la estructura se pueden consultar tras realizar el cálculo con la opción específica disponible en el bloque "Tensión / Deformación" de la barra de herramientas superior, dentro de la pestaña "Cálculo" (en la solapa "Estructura").
Deformada e isovalores en la ventana activa

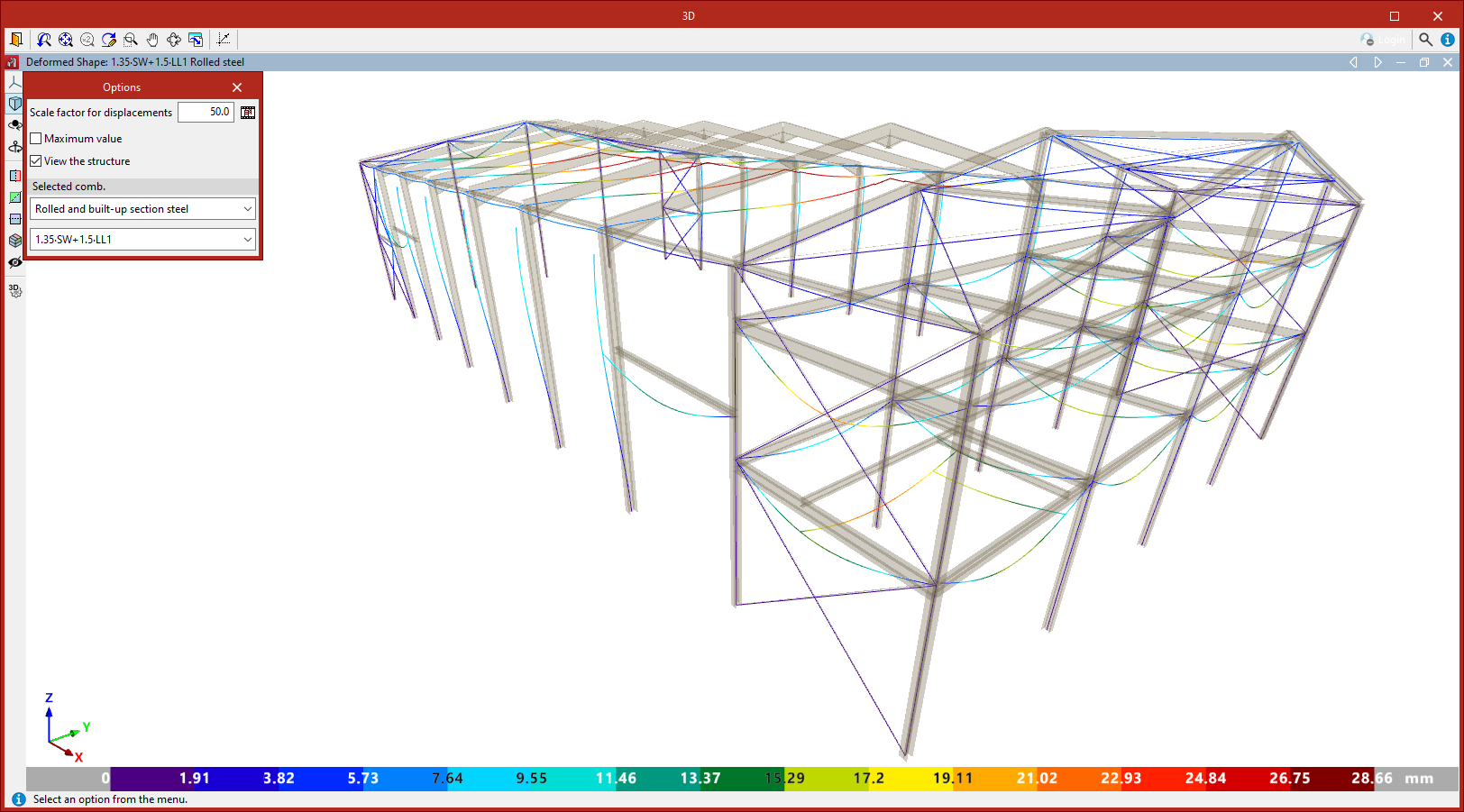

Tras pulsar sobre la opción "Deformada e isovalores" se abre una ventana emergente donde se puede consultar la deformada y los isovalores de los elementos visibles en la ventana que estuviese activa en ese momento.
La configuración de las diferentes ventanas de visualización de la deformada y los isovalores está asociada a cada una de las vistas de la estructura de CYPE 3D. Se mantiene aunque se salga de la interfaz de la ventana de isovalores y hasta que se cierre el programa.
Para salir de la ventana de visualización de la deformada y los isovalores, se pulsa sobre el botón "Terminar" de la parte superior izquierda.
Ventana "Opciones"
Al pulsar sobre la la opción "Deformada e isovalores" se abre también la ventana "Opciones", donde se configura la información que se desea visualizar:
Opciones de visualización
- En la parte superior, se introduce un "Factor de escala para los desplazamientos". Esto permite ajustar la escala de deformación de los elementos en el visor para mostrarlos con mayor claridad.
- Más a la derecha, presionando el botón "Animación" se genera en pantalla una animación de la deformada de la estructura causada por la combinación seleccionada, partiendo de la situación indeformada.
- En caso de que se representen isovalores de láminas, es posible también cambiar los "Colores para representación de isovalores" seleccionando una gama de colores entre las disponibles utilizando el botón de la parte superior derecha de la ventana "Opciones".
- Activando la casilla correspondiente se puede escribir el "Valor máximo" representado por la gama de colores en los elementos de la deformada. Por encima del valor indicado, la deformada se dibuja en color gris.
- Si se activa la casilla "Ver la estructura" se obtiene una representación realista de la estructura que se muestra de forma semitransparente junto a la deformada.
Selección de la hipótesis o combinación
En el apartado "Combinación seleccionada" de la parte inferior de la ventana "Opciones", se debe especificar la hipótesis o combinación de hipótesis determinada que se desea consultar.
Entre ellas, se puede elegir "Hipótesis simple", escogiendo así una determinada hipótesis en el desplegable para consultar la deformada e isovalores asociados a la misma.
El resto de opciones de los desplegables corresponde con los diferentes grupos de combinaciones de hipótesis definidos en el modelo.
Consulta de valores en cada punto
En la parte superior derecha de la ventana se encuentra la opción "Consultar". Tras pulsarla, se puede pasar el puntero por encima de los elementos de la estructura y obtener los valores asociados a cada punto.
Consulta de la deformada
El apartado "Resultado" de la ventana "Opciones" solamente aparece si se han introducido láminas en la estructura y son visibles en la ventana activa.
Aquí, se elige si se desea visualizar la "Deformada" de la estructura o los "Isovalores" de las láminas.

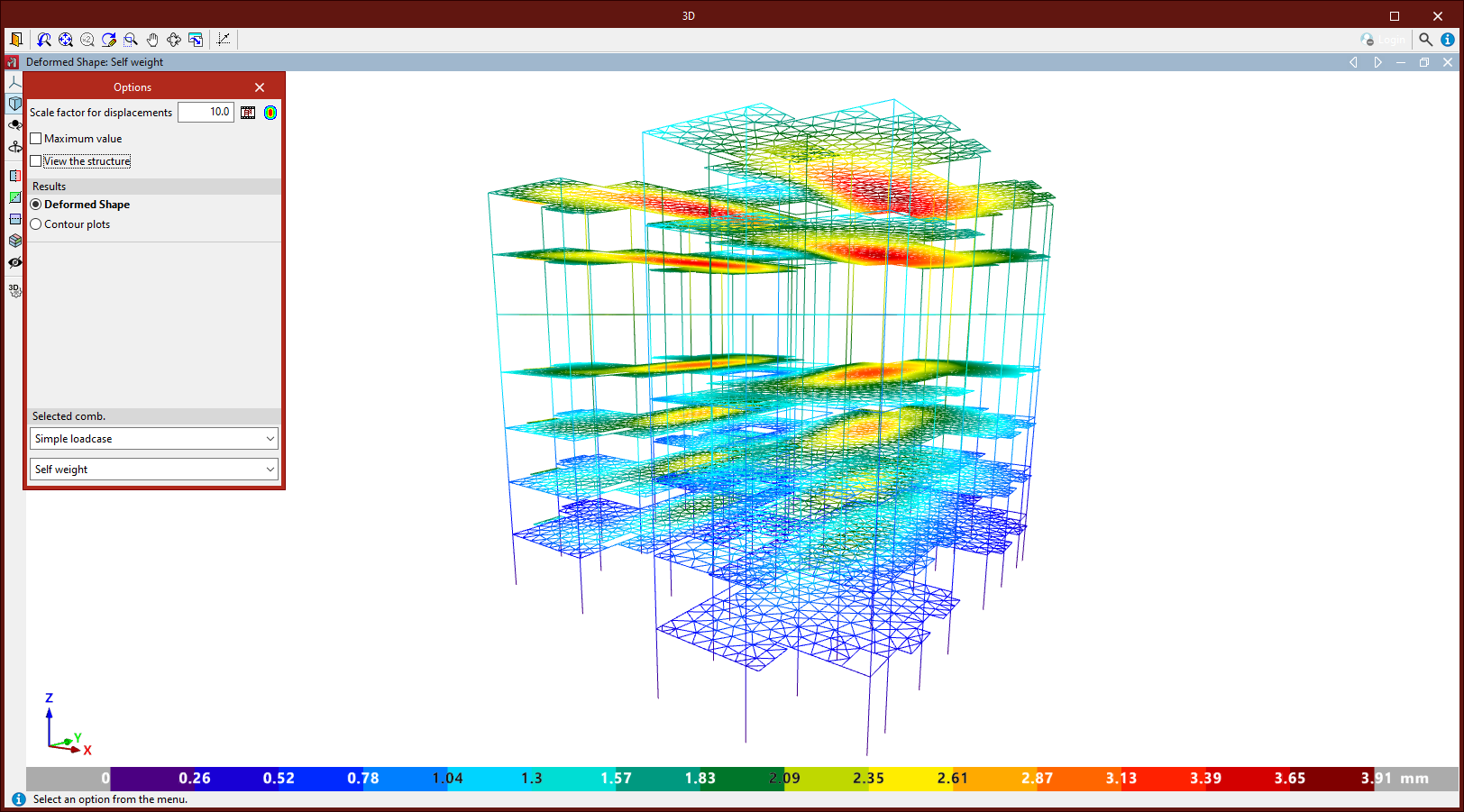

Si se selecciona "Deformada", se muestra la deformada de los elementos de la estructura para la combinación seleccionada.
Si no se han introducido láminas o no son visibles, el programa mostrará por defecto la deformada.
Consulta de isovalores en las láminas

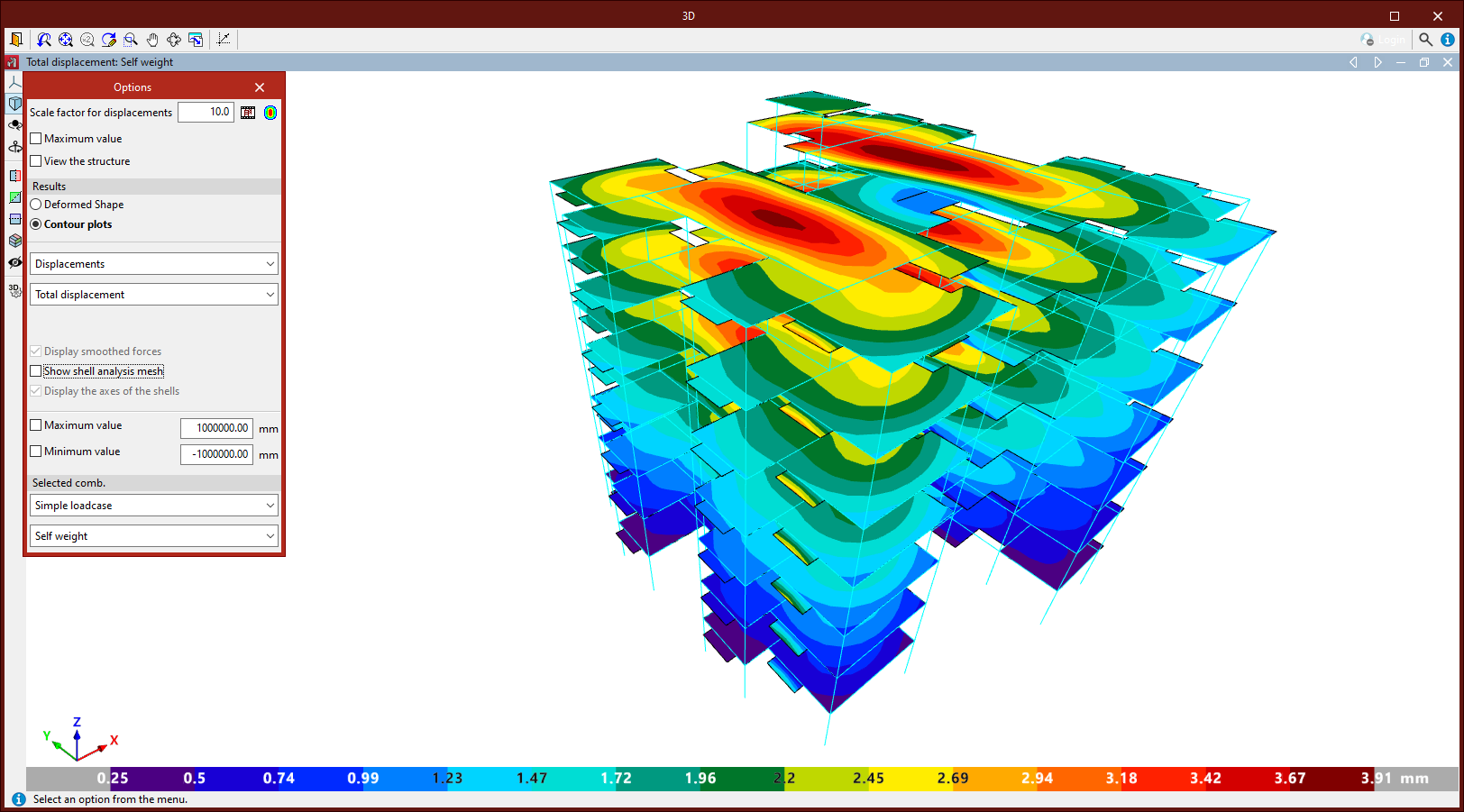

Seleccionando "Isovalores" en el apartado "Resultados" de la ventana "Opciones", el programa permite visualizar información variada de los elementos de las láminas mediante isovalores, dependiendo de la selección realizada en los desplegables:
- Marcando "Desplazamientos", se puede consultar el "Desplazamiento total" y los desplazamientos y los giros alrededor de los ejes X, Y o Z globales eligiéndolos en el desplegable.
- Dentro de los "Esfuerzos", se encuentran los axiles en X, Y y XY, los momentos flectores en X, Y y XY, así como los cortantes en X y en Y. Todos ellos hacen referencia a los ejes locales de la lámina.
- Por último, marcando "Tensiones", se debe elegir en el primer desplegable si se desea consultar la información de la "Cara superior", la "Cara inferior", o la "Máxima de ambas caras", la "Mínima de ambas caras" o la "Máxima absoluta de ambas caras".
Después, se elige en el segundo desplegable entre la tensión normal en X o Y, tangencial en XY, XZ o YZ, la "Tensión normal máxima", la "Tensión normal mínima", la "Tensión de Von Mises" o la "Tensión tangencial máxima". Nuevamente, estas tensiones se refieren a los ejes locales de la lámina.
Como opciones añadidas, es posible "Mostrar esfuerzos alisados", ver la "Discretización" o "Dibujar los ejes de las láminas" activando las casillas de la parte inferior.
También se pueden activar las casillas "Valor máximo" y "Valor mínimo" para definir los límites del rango de visualización de los isovalores. Los valores por encima o por debajo de estos límites se representarán con los colores correspondientes a los extremos de la gama de colores seleccionada.
