Nueva

La opción "Nueva" permite introducir una lámina nueva en el modelo.

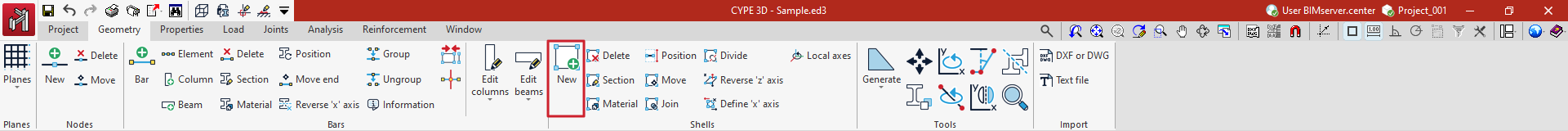

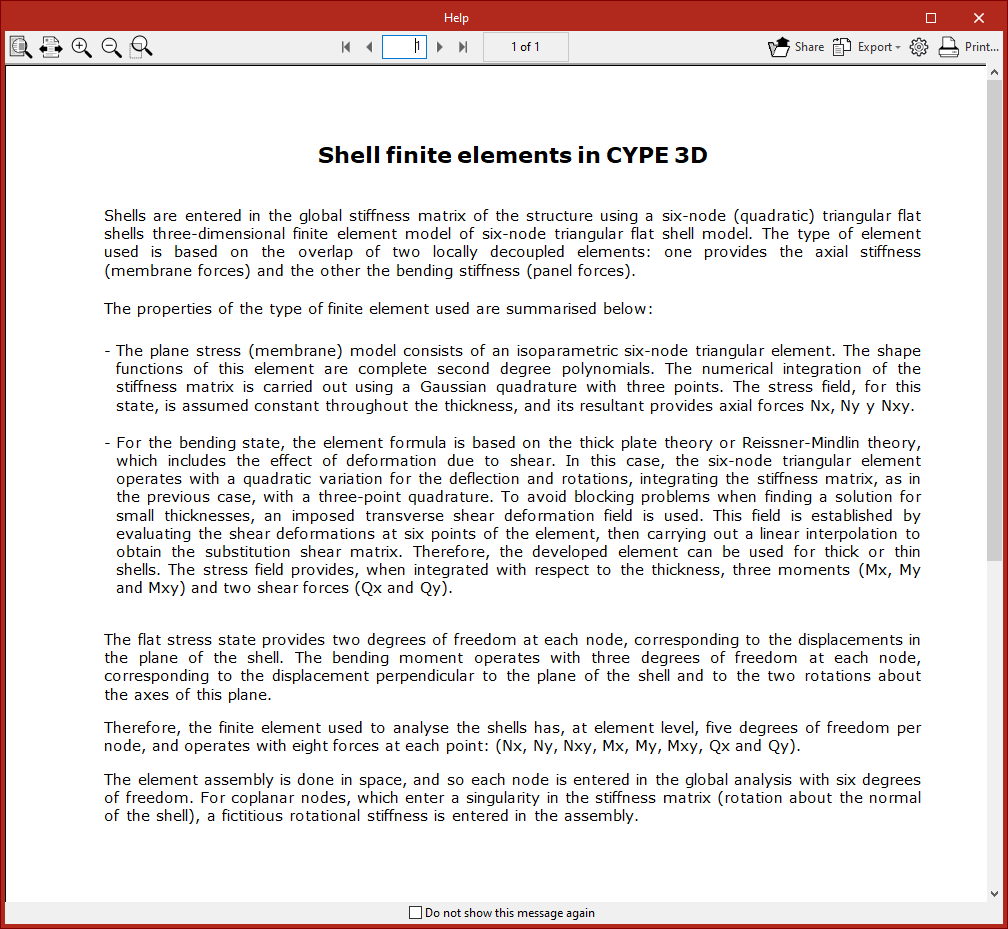

Al pulsar sobre la opción, aparece en primer lugar un texto informativo sobre la consideración y las características de los elementos finitos de lámina en el programa. Se puede marcar "No mostrar este mensaje otra vez" si así se desea.

Después, se abre la ventana "Nueva", que permite definir las características de la lámina.

Definición de la sección y el material de la lámina

En la parte superior de la ventana "Nueva" se indican los datos de la "Sección de la lámina", incluyendo su "Espesor" en las unidades de medida seleccionadas.

Es posible activar y escribir un "Módulo de balasto en Z local". De esta forma, el programa contempla la vinculación elástica de la lámina en el eje perpendicular a su plano. Esto puede ser útil para simular situaciones como la de elementos apoyados en el terreno.

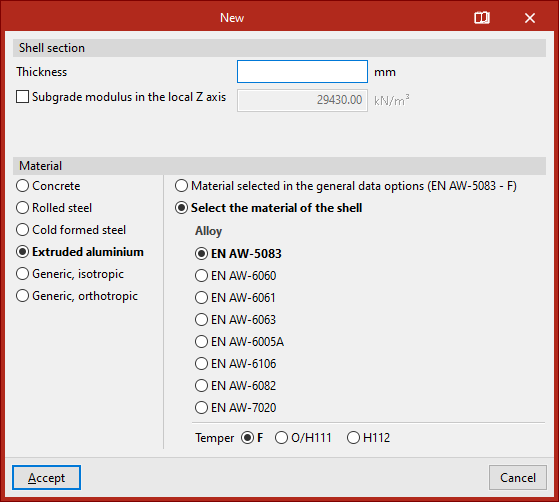

Más adelante, se define el "Material" de la lámina. Entre los disponibles, se encuentran los siguientes:

• Hormigón
• Acero laminado
• Acero conformado
• Aluminio extruido
• Genérico, isótropo
• Genérico, ortótropo

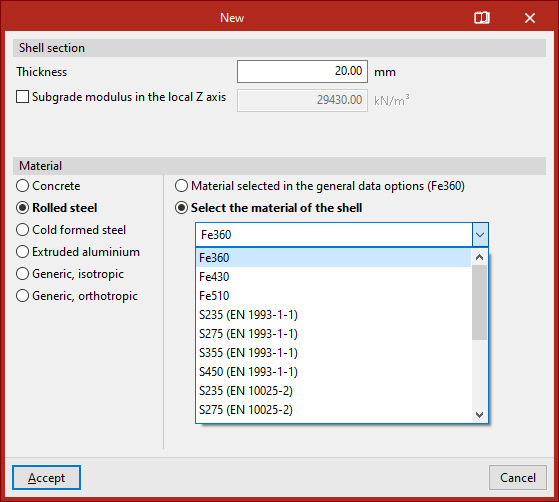

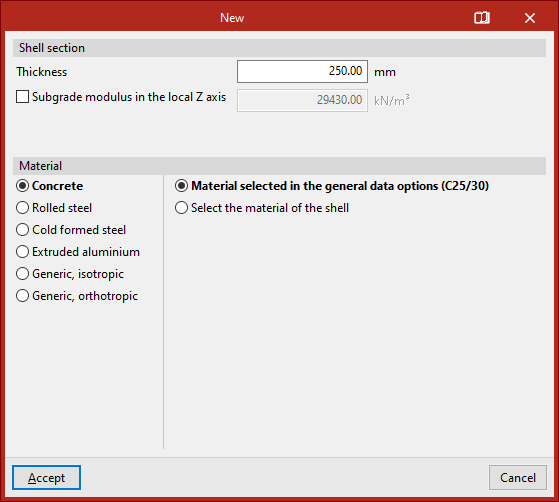

Si se escoge uno de los primeros, a la derecha se indica si se desea utilizar el "Material seleccionado en datos generales" o si se prefiere "Seleccionar el material de la lámina" directamente en el desplegable.

Láminas de material genérico isótropo

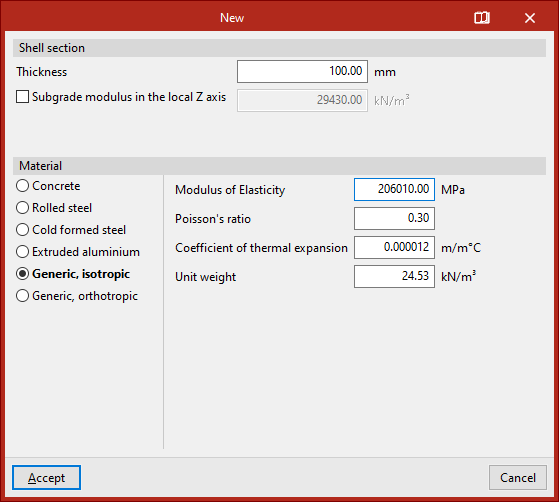

Si se escoge el material "Genérico, isótropo", se especifica directamente el "Módulo de elasticidad", el "Módulo de Poisson", el "Coeficiente de dilatación" y el "Peso específico".

Láminas de material genérico ortótropo

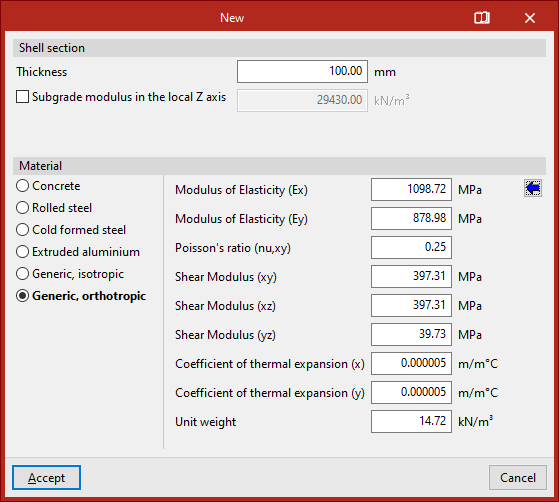

Si se escoge el material "Genérico, ortótropo", se debe especificar el "Módulo de elasticidad" en las dos direcciones X e Y (Ex, Ey), el "Módulo de Poisson (nu, xy)", el "Módulo de cortadura" en los planos xy, xz e yz, el "Coeficiente de dilatación" en las dos direcciones X e Y, y el "Peso específico".

Esta opción tiene interés en el análisis de estructuras construidas con paneles contralaminados de madera (paneles CLT).

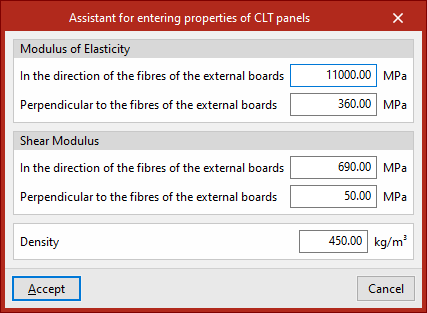

Para ayudar al usuario, el botón a la derecha permite acceder a un "Asistente para la introducción de propiedades de paneles CLT".

Esta herramienta facilita la introducción de los datos especificados por un fabricante de paneles CLT en su documento de Evaluación Técnica Europea (European Technical Assessment).

Introducción de la lámina en el modelo

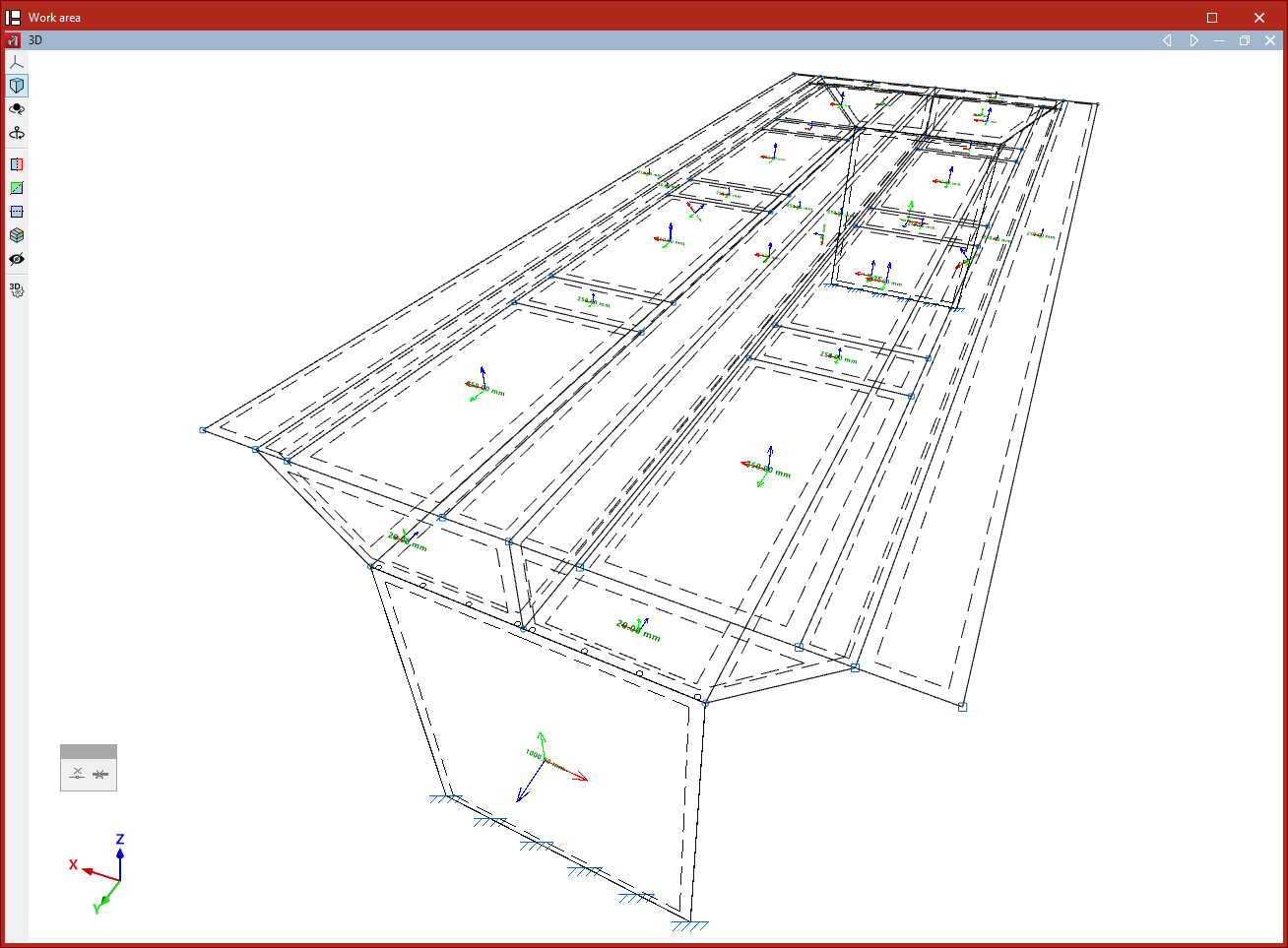

Tras "Aceptar" la ventana "Nueva", se deben introducir los puntos de la polilínea que define el contorno de la lámina en el área de trabajo utilizando el botón izquierdo.

Al igual que en la introducción de las barras, el usuario se puede ayudar de las opciones "Referencia a objetos" y "Capturas a plantillas", entre otras.

En el proceso de introducción se puede "Borrar el último punto introducido" o "Borrar todos los puntos introducidos", utilizando los controles que el programa ofrece en el cuadro específico.

Tras seleccionar todos los puntos del perímetro de la lámina, se pulsa el botón derecho para terminar.

A partir de la introducción de la primera lámina se pueden seguir dibujando otras láminas en el modelo o pulsar el botón derecho para volver al panel de definición. Si se pulsa en "Cancelar" o se cierra este panel, se sale de la opción.

La lámina quedará conectada con el resto de elementos de la estructura si estos están en contacto con sus aristas o con nudos o barras contenidos en su geometría.
