Definición de vinculaciones exteriores de láminas

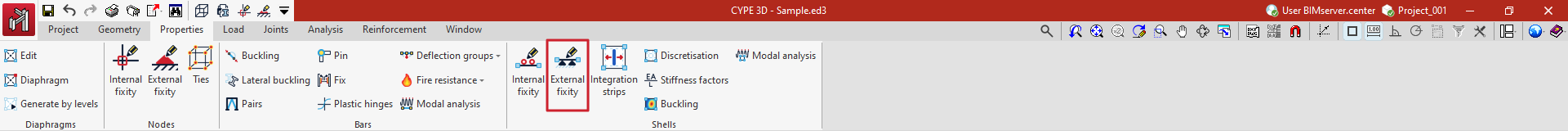

La definición de vinculaciones exteriores en las aristas de las láminas se realiza con la siguiente opción, disponible en el bloque "Láminas" de la barra de herramientas superior, dentro de la pestaña "Propiedades" (en la solapa "Estructura"):
Vinculación exterior
Para editar las vinculaciones exteriores de un grupo de aristas se utiliza la opción "Vinculación exterior".
Tras pulsar sobre la opción, se seleccionan las aristas que se desean editar con el botón izquierdo del ratón o marcando un área de captura, y después, se pulsa el botón derecho.

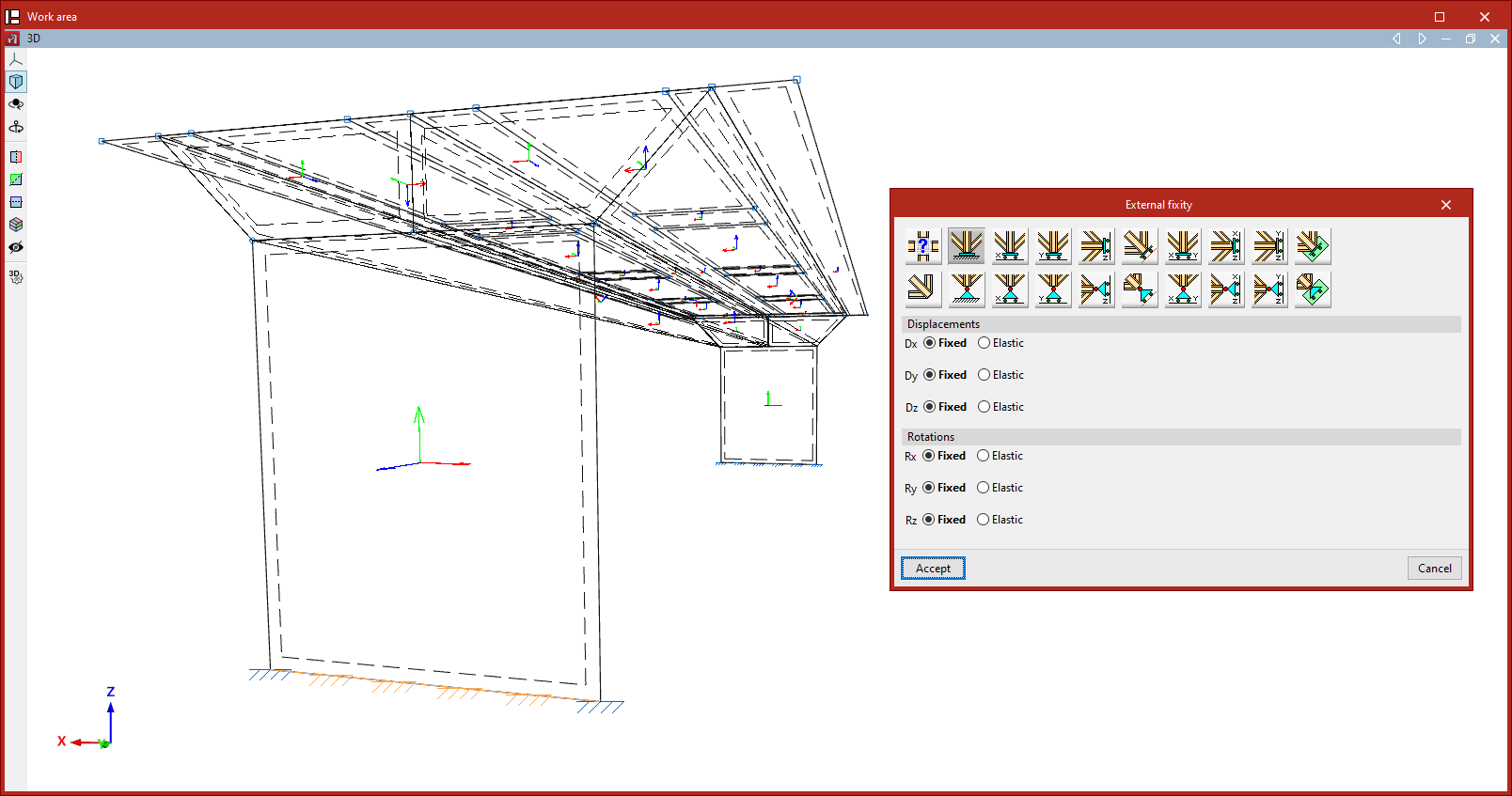

El programa abrirá una ventana donde se puede elegir el tipo de "Vinculación exterior", que se aplicará si se pulsa en "Aceptar".
Las vinculaciones exteriores definen las coacciones globales de las aristas seleccionadas. Restringen el desplazamiento o el giro de los nudos de la arista y se corresponden con los apoyos en el terreno o en otros elementos externos al modelo.
La vinculación exterior definida afecta a los nudos interiores de la arista generados por la discretización de las láminas, y también a los extremos si no se ha definido ya una vinculación exterior para ellos.
Si en un nudo convergen aristas con condiciones de vinculación exterior distintas, no se aplicará ninguna y el nudo no estará coaccionado. El programa muestra un aviso en esos nudos conflictivos desde la pestaña "Cálculo", mediante la opción "Mostrar/Ocultar incidencias".
Libre
Por defecto, las aristas de una lámina que haya sido recientemente introducida estarán definidas como "Libres", es decir, sin vinculación exterior.
El resto de opciones permite definir una vinculación exterior en la arista:
Genérico
La opción "Genérico" permite definir manualmente las restricciones a los “Desplazamientos” y a los “Giros” en las tres direcciones del espacio.
Desplazamientos
Los "Desplazamientos" pueden ser "Independientes", "Sobre una recta" o "Sobre un plano".
En caso de que se definan como "Independientes", se especifica el comportamiento de los desplazamientos en los tres ejes, "Dx", "Dy" y "Dz".
- Si es "Libre", el desplazamiento en esa dirección no estará coaccionado.
- Si es "Fijo", el desplazamiento estará coaccionado y tomará un valor fijo. Por defecto, este valor es nulo, a excepción de que se haya utilizado la opción "Desplazamientos prescritos" desde la pestaña "Carga", en cuyo caso asumirá este valor.
- Si se selecciona "Elástico", el programa asume un apoyo elástico en esa dirección. A la derecha, se escribe la constante elástica del apoyo en las unidades indicadas, y se especifica su "Sentido" (puede actuar en "Ambos" sentidos o únicamente en sentido "Negativo" o "Positivo").
Si los "Desplazamientos" se definen "Sobre una recta", los nudos de la arista solamente pueden desplazarse en la dirección del vector director definido por las componentes X, Y y Z introducidas a la derecha. En las direcciones perpendiculares, se puede precisar si el apoyo es "Fijo" o "Elástico".
Si los "Desplazamientos" se definen "Sobre un plano", los nudos de la arista se desplazan en el plano perpendicular al vector definido por las componentes X, Y y Z introducidas. De igual forma, en la dirección perpendicular al plano se indica si el apoyo es "Fijo" o "Elástico".
Giros
En los "Giros", "Gx", "Gy" y "Gz", se elige:
- "Libre", si el giro no está coaccionado en la dirección indicada,
- "Fijo", si está coaccionado y toma un valor fijo y nulo;
- o "Elástico", si la coacción al giro es elástica, en cuyo caso se debe escribir la constante que regula la rigidez rotacional del apoyo y, además, se especifica su "Sentido" (puede actuar en "Ambos" sentidos o únicamente en sentido "Negativo" o "Positivo").
Las demás opciones del panel "Vinculación exterior" corresponden a vinculaciones exteriores predefinidas que simplifican la introducción de los datos para agilizar el proceso:
Empotramiento
La opción "Empotramiento" permite impedir los "Desplazamientos" ("Dx", "Dy" y "Dz") y los "Giros" ("Gx", "Gy" y "Gz") en las tres direcciones de los nudos de la arista seleccionada.
Cada desplazamiento o giro impedido se debe definir como "Fijo" o "Elástico".
Articulación
La opción "Articulación" impide únicamente los "Desplazamientos" ("Dx", "Dy" y "Dz") en las tres direcciones de los nudos de la arista seleccionada, permitiendo los giros.
Cada desplazamiento impedido se debe definir como "Fijo" o "Elástico".
Desplazamientos libres sobre una recta en las direcciones X, Y o Z
Estas opciones permiten definir desplazamientos libres sobre una recta en las direcciones globales X, Y o Z.
Las opciones de la primera fila constituyen empotramientos con desplazamiento libre y coaccionan también los giros:
- Desplazamiento libre sobre una recta en la dirección X
- Desplazamiento libre sobre una recta en la dirección Y
- Desplazamiento libre sobre una recta en la dirección Z
Las de la segunda fila constituyen apoyos con desplazamiento libre y mantienen los giros sin coaccionar:
- Desplazamiento libre sobre una recta en la dirección X con giros sin coaccionar
- Desplazamiento libre sobre una recta en la dirección Y con giros sin coaccionar
- Desplazamiento libre sobre una recta en la dirección Z con giros sin coaccionar
En todos estos casos, las componentes del vector director de la recta aparecen ya definidas en los campos numéricos en gris. El usuario se limita a indicar si el desplazamiento o el giro en cada una de las direcciones mostradas es "Fijo" o "Elástico".
Desplazamientos libres sobre una recta cualquiera
Las siguientes opciones permiten definir un desplazamiento libre sobre una recta cualquiera, con los giros coaccionados o con giros sin coaccionar:
- Desplazamiento libre sobre una recta cualquiera
- Desplazamiento libre sobre una recta cualquiera con giros sin coaccionar
En este caso, es el usuario quien introduce las componentes del vector director de la recta. Además, se debe indicar si el desplazamiento o el giro en cada una de las direcciones mostradas es "Fijo" o "Elástico".
Desplazamientos libres sobre un plano paralelo a los ejes XY, XZ o YZ
Las siguientes opciones permiten definir desplazamientos libres sobre un plano, sea este paralelo a los ejes globales XY, XZ o YZ.
Las opciones de la primera fila constituyen empotramientos con desplazamiento libre y coaccionan también los giros:
- Desplazamiento libre sobre un plano paralelo a los ejes XY
- Desplazamiento libre sobre un plano paralelo a los ejes XZ
- Desplazamiento libre sobre un plano paralelo a los ejes YZ
Las de la segunda fila constituyen apoyos con desplazamiento libre y mantienen los giros sin coaccionar:
- Desplazamiento libre sobre un plano paralelo a los ejes XY con giros sin coaccionar
- Desplazamiento libre sobre un plano paralelo a los ejes XZ con giros sin coaccionar
- Desplazamiento libre sobre un plano paralelo a los ejes YZ con giros sin coaccionar
En todos estos casos, las componentes del vector perpendicular al plano aparecen ya definidas en los campos numéricos en gris. El usuario se limita a indicar si el desplazamiento o el giro en cada una de las direcciones mostradas es "Fijo" o "Elástico".
Desplazamientos libres sobre un plano cualquiera
Por último, es posible definir un desplazamiento libre sobre un plano cualquiera, con los giros coaccionados o con giros sin coaccionar:
- Desplazamiento libre sobre un plano cualquiera
- Desplazamiento libre sobre un plano cualquiera con giros sin coaccionar
Se deben introducir las componentes del vector perpendicular al plano e indicar si el desplazamiento o el giro en cada una de las direcciones mostradas es "Fijo" o "Elástico".
