Asignación automática de "Soluciones Constructivas"

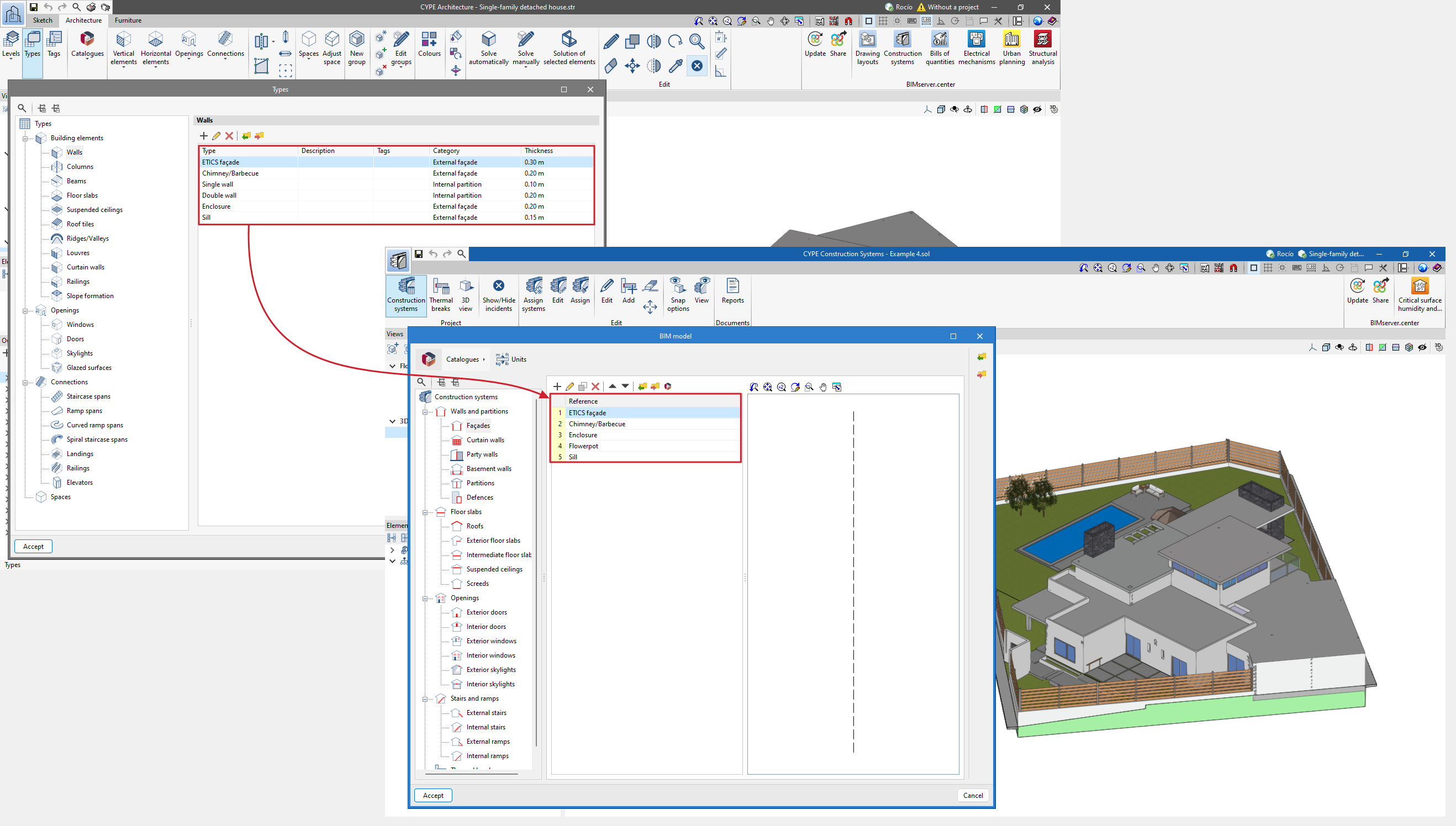

El trabajo con CYPE Construction Systems comienza con la definición de las distintas soluciones constructivas a emplear en el modelo. Cuando se importa un modelo arquitectónico en formato IFC con los tipos de tipologías asignadas a los elementos constructivos crea, de forma automática, referencias de soluciones constructivas en CYPE Construction Systems.
Cada "Tipo" asignado a una clase IFC legible por CYPE Construction Systems genera una referencia de idéntico nombre asignada a una categoría del sistema envolvente o el sistema de compartimentación.
Esas referencias además se vinculan (asignación de soluciones) a los elementos individuales importados del modelo arquitectónico de referencia.
En este momento, el usuario deberá decidir si mantener las referencias y la vinculación a los elementos importados, mantener las referencias y desechar la vinculación o, simplemente, partir de cero, eliminando tanto unas como otras.
En un flujo de trabajo óptimo, la correspondencia entre los tipos creados en la aplicación BIM y la clasificación de CYPE Construction Systems es biunívoca, pero esto no siempre es posible debido al papel de la aplicación de origen. Si hay diferencias, el usuario puede ajustar la asignación en CYPE Construction Systems. Algunos modeladores, como CYPE Architecture, permiten categorizar elementos de diferentes maneras, pero esto puede no estar claro en los modelos importados. CYPE Construction Systems puede leer parámetros Ifc, pero a veces no es suficiente para distinguir entre elementos. Los elementos con comportamientos diversos pueden plantear problemas, requiriendo divisiones en partes en la aplicación original. La integración con BIMserver.center permite la actualización automática del modelo principal a cambios en el modelo de referencia.
Antes de pasar a definir soluciones constructivas será necesario comprobar que se dispone de las referencias correctas y debidamente clasificadas.
No es posible cambiar la clasificación de una referencia; sin embargo, sí que resulta posible crear referencias nuevas y compartir definiciones de biblioteca. Un caso habitual es el de las medianeras que son importadas como elementos de fachada (cerramiento exterior); la solución pasa por la creación de nuevas referencias correctamente clasificadas y la posterior asignación a los elementos afectados.
La asignación de referencias a los elementos importados será tratada en un apartado posterior; no obstante, se adelantan algunas cuestiones a tener en cuenta:
- Durante la importación, los elementos quedarán vinculados a una referencia de creación automática, si esa vinculación no es correcta se puede realizar una reasignación manual, elemento a elemento, con la herramienta Editar. En este momento pueden ser asignadas nuevas referencias creadas.
- La herramienta Asignación de soluciones permite una asignación automática en función de criterios lógicos basados en la nomenclatura de tipos y/o elementos. También permite la eliminación de asignaciones en bloque. Estos procedimientos son tratados en apartados posteriores.
En el caso de borrar la vinculación, se realiza haciendo clic en "Asignación de soluciones" en la barra de herramientas principal, seleccionando todas las líneas deseadas y haciendo clic en la herramienta "Borrar" en la barra superior.
