Anexo. Cálculo de la instalación
En este listado se muestra un resumen de los resultados de cálculo obtenidos para cada tipo de elemento de la instalación de climatización.
Al seleccionar este listado, es necesario indicar en la ventana emergente la categoría de elemento de la instalación de climatización que se desea incluir en el listado marcando las casillas correspondientes.
El listado incluye información específica para cada tipo de elemento, como los siguientes:

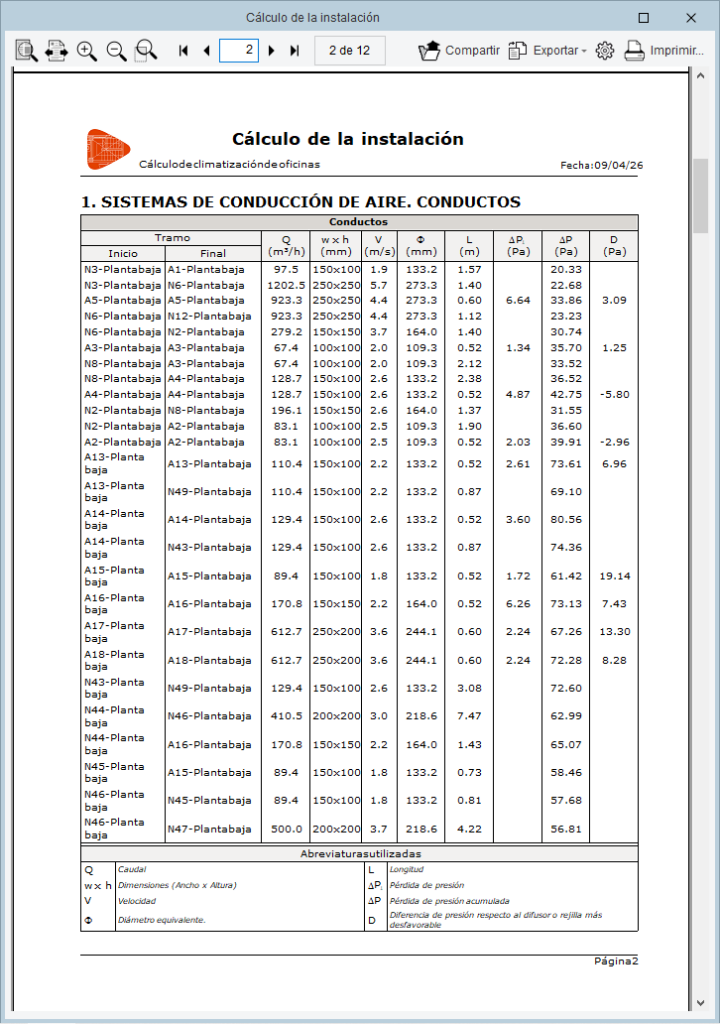

- Sistemas de conducción de aire. Conductos
Se muestra una tabla con los siguientes datos de cada tramo de conducto (se indica la referencia y planta del inicio y final de cada tramo): caudal, dimensiones (ancho x altura), velocidad, diámetro equivalente, longitud, pérdida de presión, pérdida de presión acumulada y diferencia de presión respecto al difusor o rejilla más desfavorable. - Sistemas de conducción de aire. Difusores y rejillas
Se muestra una tabla con los siguientes datos de cada difusor o rejilla (se indica la referencia de cada difusor o rejilla, su situación en planta y tipología): diámetro, dimensiones (ancho x altura), caudal, área efectiva, alcance, potencia sonora, pérdida de presión, pérdida de presión acumulada y diferencia de presión respecto al difusor o rejilla más desfavorable. - Sistemas de conducción de agua. Tuberías

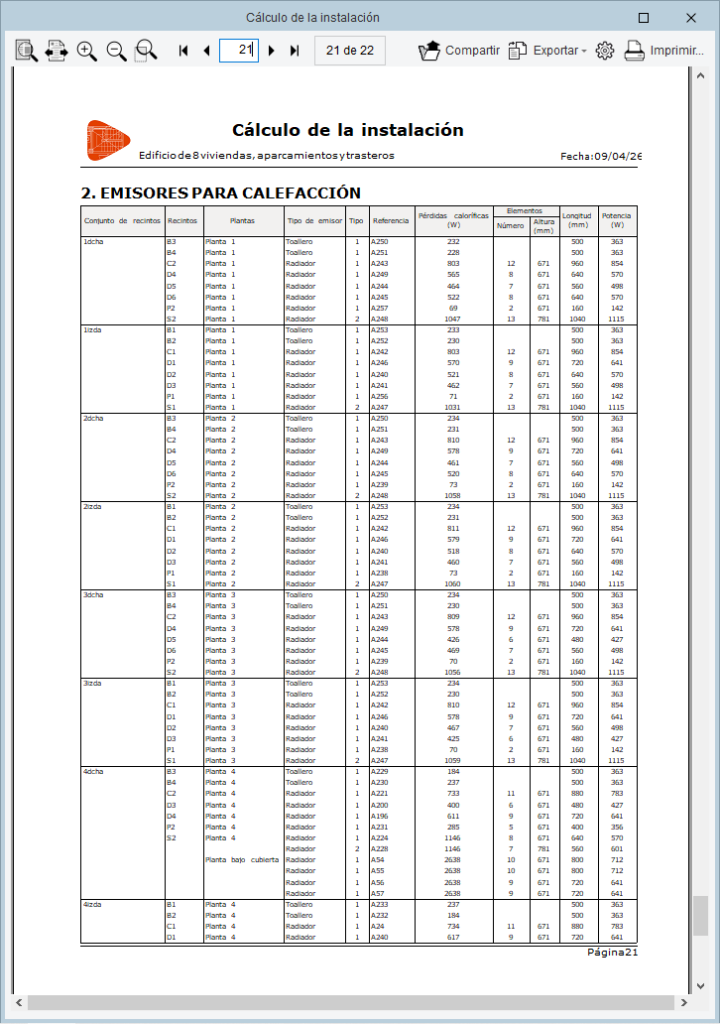

Se muestra una tabla con los siguientes datos de cada tramo de tubería (se indica la referencia y planta del inicio y final de cada tramo de tubería, así como el tipo, impulsión o retorno): diámetro nominal, caudal, velocidad, longitud, pérdida de presión y pérdida de presión acumulada. - Emisores para calefacción
Se muestra una tabla con los siguientes datos de cada emisor: el conjunto de recintos, el recinto y la planta en los que se sitúa; el tipo de emisor (toallero, radiador), su número de tipo y referencia; las pérdidas caloríficas; el número de elementos y su altura; la longitud del emisor; y su potencia. - Unidades no autónomas para climatización (fancoils)

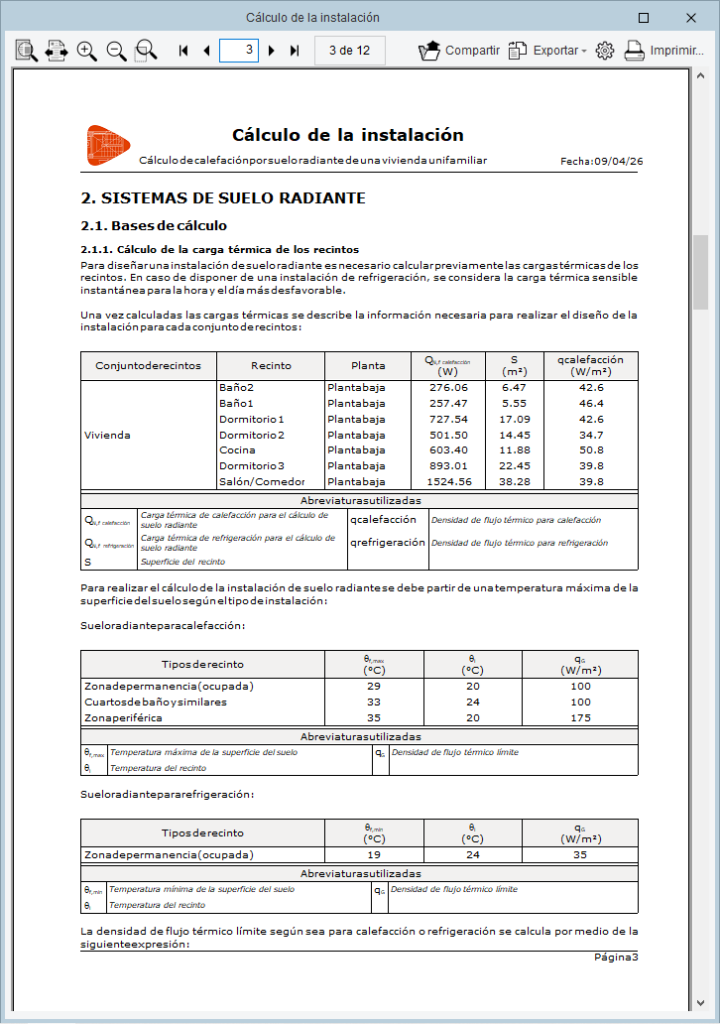

Se muestra una serie de tablas con los siguientes datos para cada fancoil: el modelo (incluyendo su referencia y posición en planta); la potencia frigorífica total calculada y la potencia calorífica total calculada; el caudal de agua, la pérdida de presión y la pérdida de presión acumulada (en refrigeración); el incremento de la temperatura del agua (en refrigeración y calefacción), el caudal de aire (en refrigeración y en calefacción), la presión disponible de aire y el nivel sonoro; así como sus dimensiones. - Sistemas radiantes de climatización. Suelo radiante
Se muestra un informe detallado de los sistemas de suelo radiante que incluye las bases de cálculo (con el cálculo de la carga térmica de los recintos, la localización de los colectores, el diseño de circuitos y su cálculo de longitudes, el cálculo de la temperatura de impulsión del agua y el cálculo del caudal de agua de los circuitos) y el dimensionado (tanto del circuito hidráulico, como la selección de la caldera o bomba de calor).
Además, se incluye un anexo según la norma UNE-EN 1264 en el que se detallan las expresiones que determinan el flujo de calor procedente de las tuberías.
