Planos de la instalación de climatización

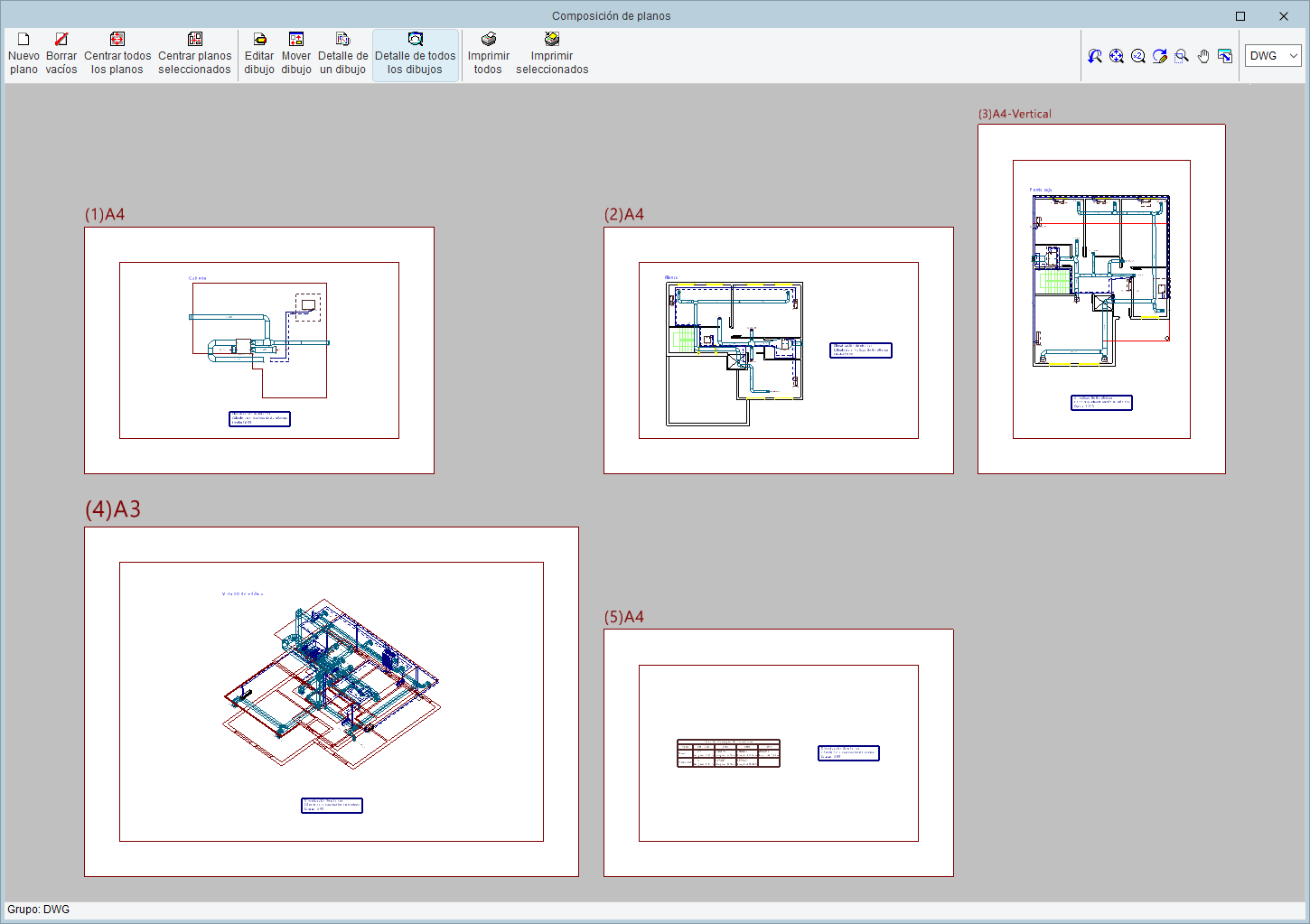

Los planos de la instalación de climatización del edificio se pueden obtener mediante la opción "Planos" del menú "Archivo" o de la barra de herramientas del extremo superior izquierdo.

Es posible imprimir directamente los planos de la obra en cualquier periférico gráfico que se tenga configurado en el ordenador, o bien crear ficheros DWG, DXF o PDF.

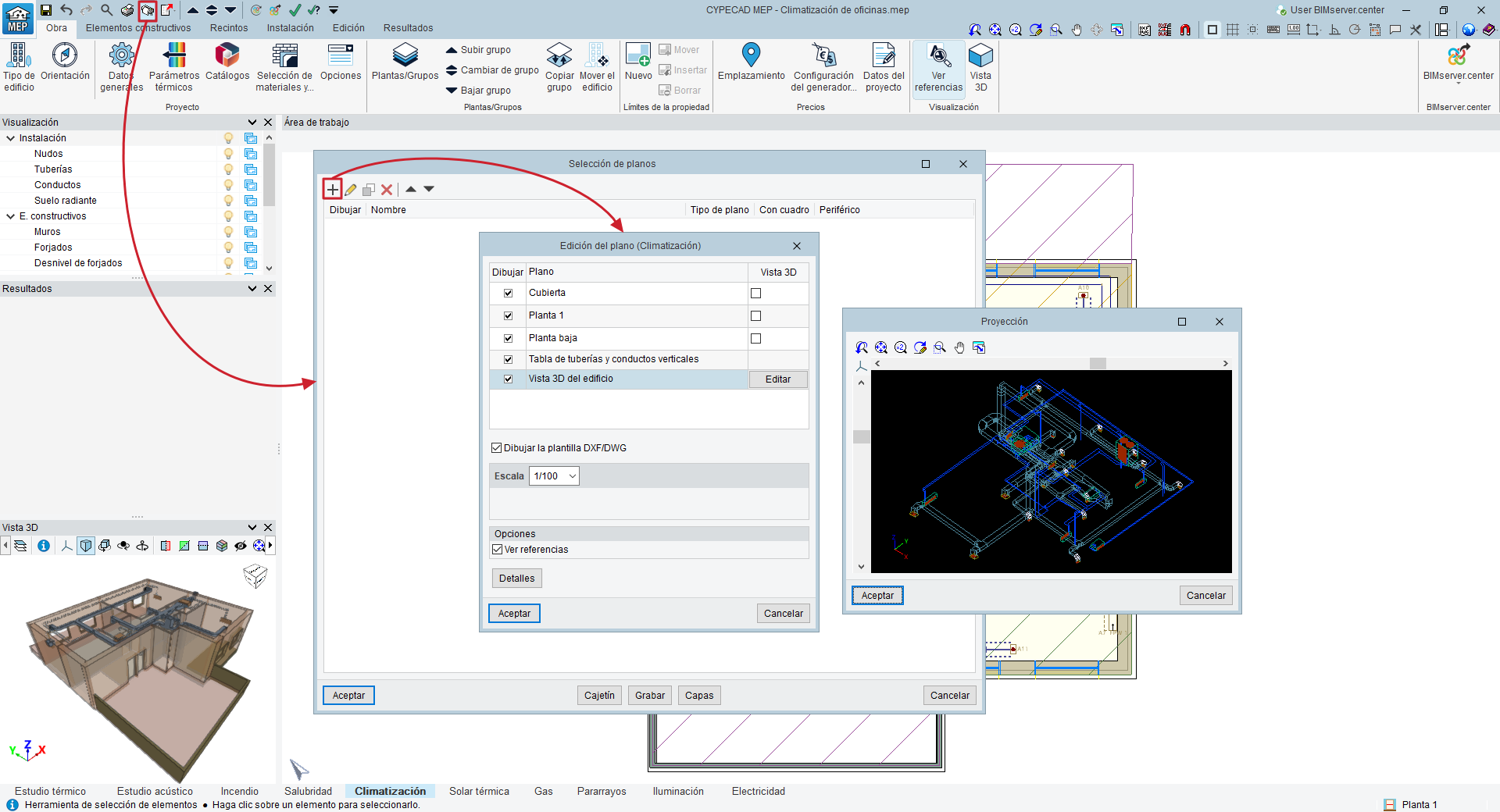

Edición del plano (Climatización)

La edición del plano de la instalación de climatización permite configurar las siguientes opciones:

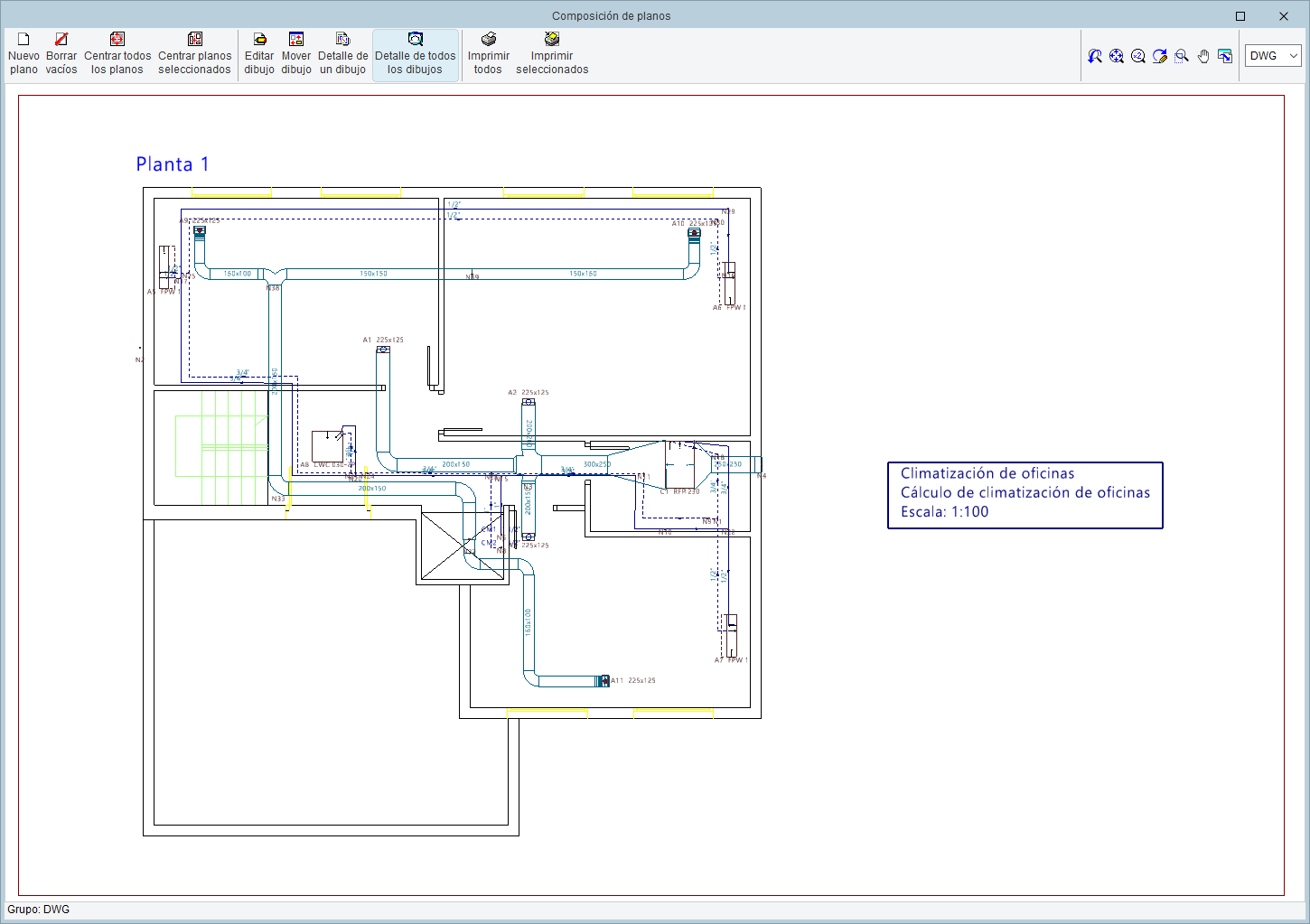

• Planos de planta a dibujar
  Se debe activar la casilla "Dibujar" en el "Plano" de planta que se desea incorporar. También es posible incorporar una "Vista 3D" de la instalación de cada planta.
• Tabla de tuberías y conductos verticales (opcional)
  Activando esta opción se incorpora a los planos una tabla con la referencia de las tuberías y/o conductos verticales, su sección o diámetro y su longitud en cada planta.
• Vista 3D del edificio (opcional)
  Activando esta opción se incorpora a los planos una vista 3D de la instalación del edificio completo.
• Dibujar la plantilla DXF/DWG (opcional)
  Activando esta casilla, en cada plano de planta se dibujará la plantilla DXF/DWG que sea visible en el mismo. Si se mantiene desactivada, el programa generará una visualización de plantilla a partir de los elementos constructivos introducidos en cada planta en el propio modelo.
• Escala
  Permite modificar la escala del plano seleccionándola entre las disponibles o escribiendo "Otro" valor libremente. En este ultimo caso, también se indica el "Tamaño de los textos".
• Opciones
  • Ver referencias (opcional)

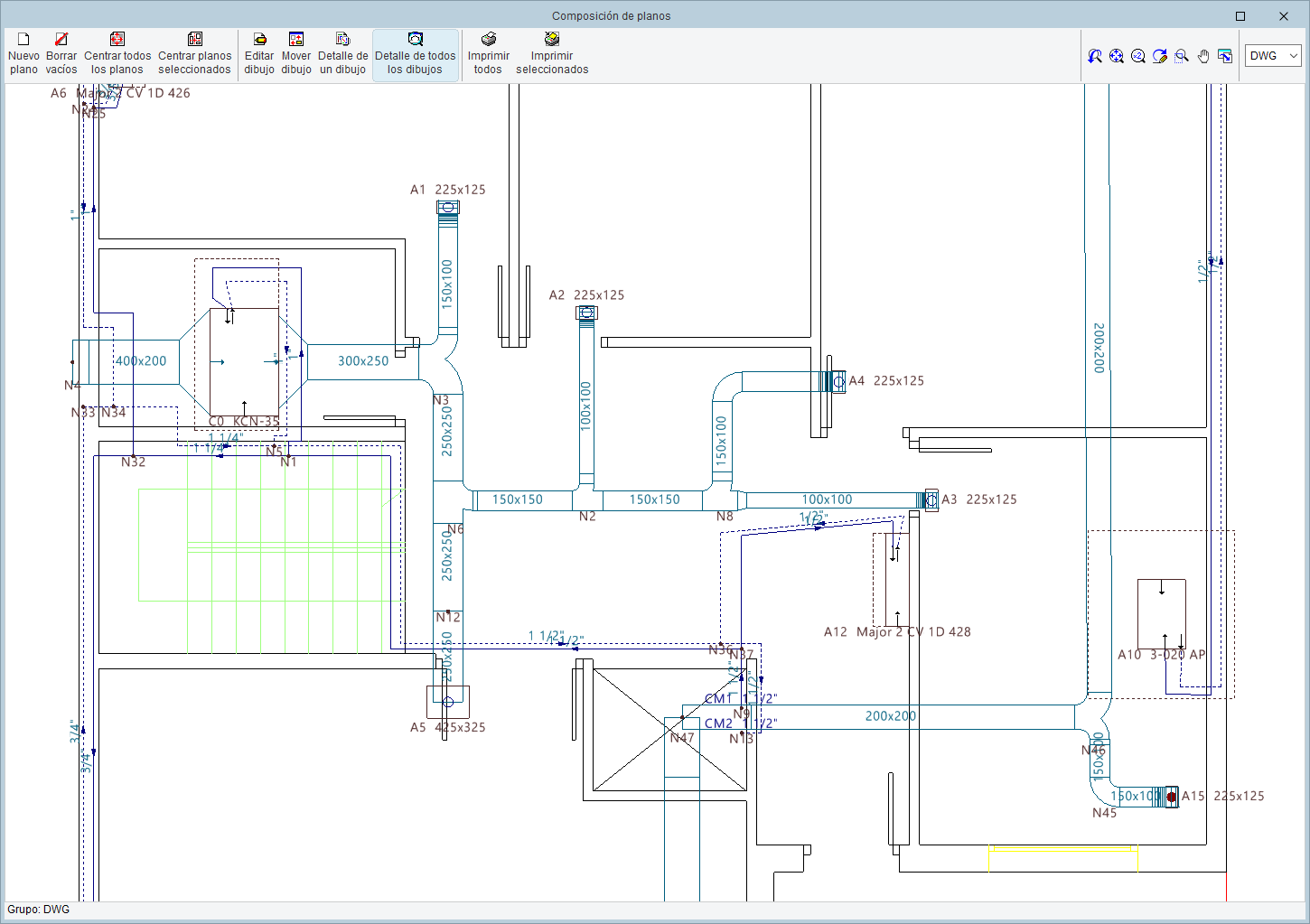

    Incorpora los textos de referencia en los rótulos de los elementos que dispongan de ellas.
• Detalles
  Permite añadir detalles en el plano. Para ello, se pulsa en "Añadir detalle de usuario" creando una biblioteca de detalles propia y cargando en ella ficheros en formato DXF o DWG guardados en disco.
