Introducción automática: importación de modelos en formato IFC generados por programas CAD/BIM
Cuando se crea una obra nueva en CYPECAD MEP es posible importar un modelo en formato IFC generado por programas de CAD/BIM (como Allplan®, Archicad®, y Revit®) seleccionando la opción "Introducción automática. Importación de modelos de CAD/BIM". Esto permite al programa acceder a los datos de los programas que tienen la tecnología BIM (Building Information Modeling), generar los grupos de plantas e incorporar de manera automática la geometría de los elementos constructivos del edificio.
Al utilizar esta opción, el programa lanza el asistente "Introducción automática. Importación de modelos de CAD/BIM", que presenta la siguiente secuencia de definición de datos:

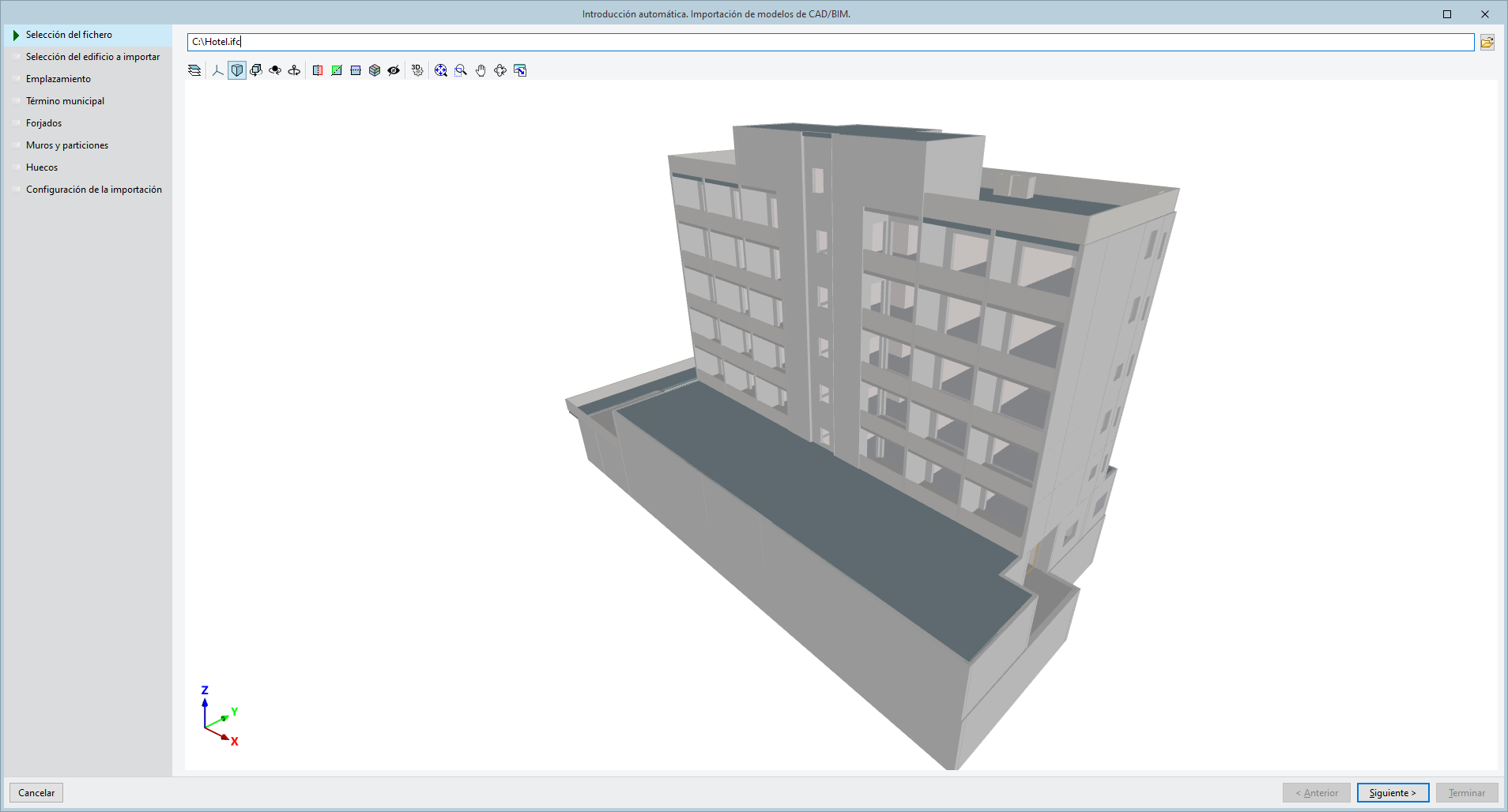

Selección del fichero
Permite seleccionar un fichero IFC desde su ubicación en disco.

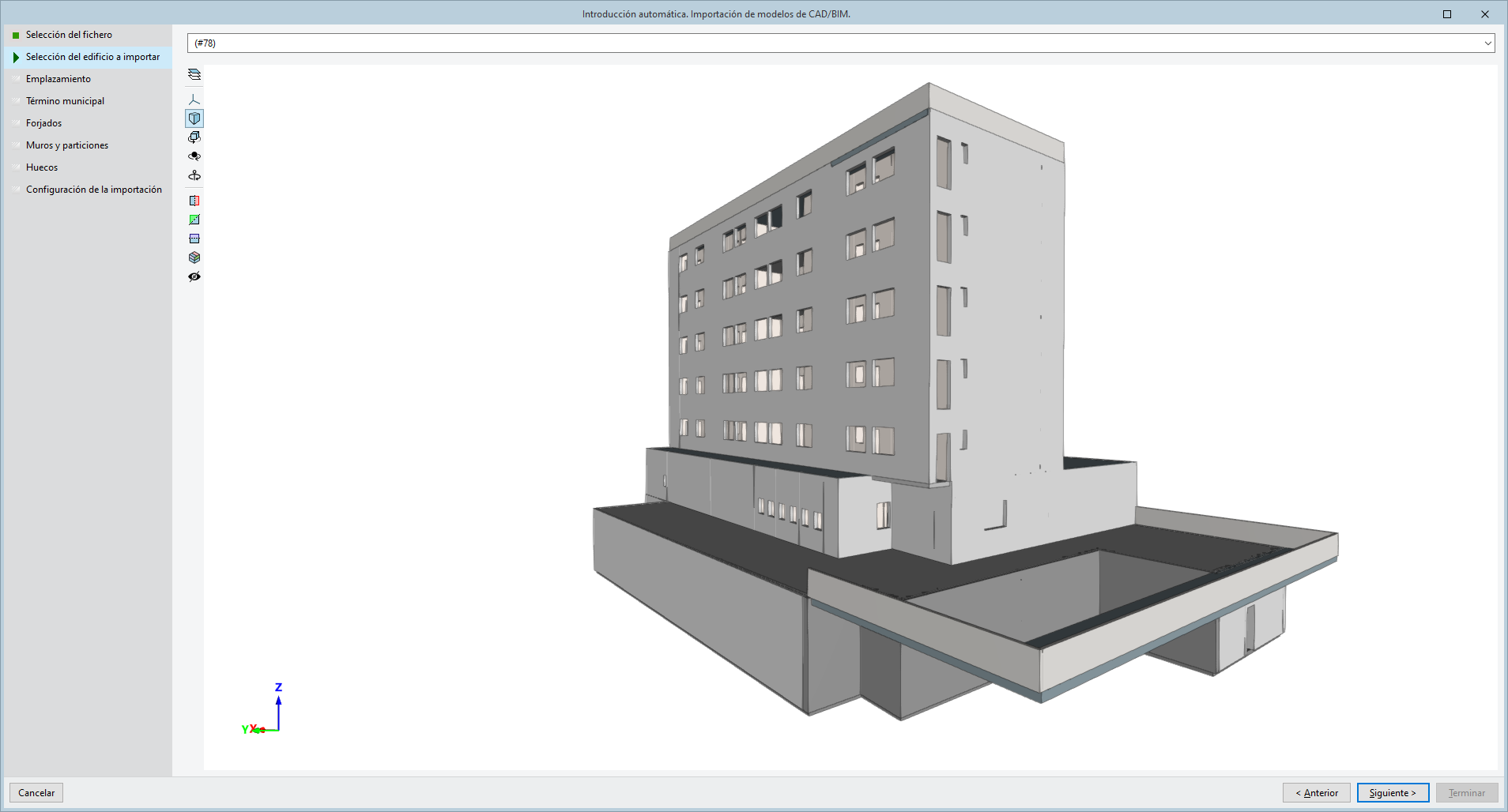

Selección del edificio a importar
Si el fichero IFC incluye la información de varios edificios, el programa exige la selección del edificio a importar.
La clase IFC interpretada en este paso es la siguiente:
- IfcBuilding
*Las entidades IfcBuildingStorey se interpretarán como plantas.

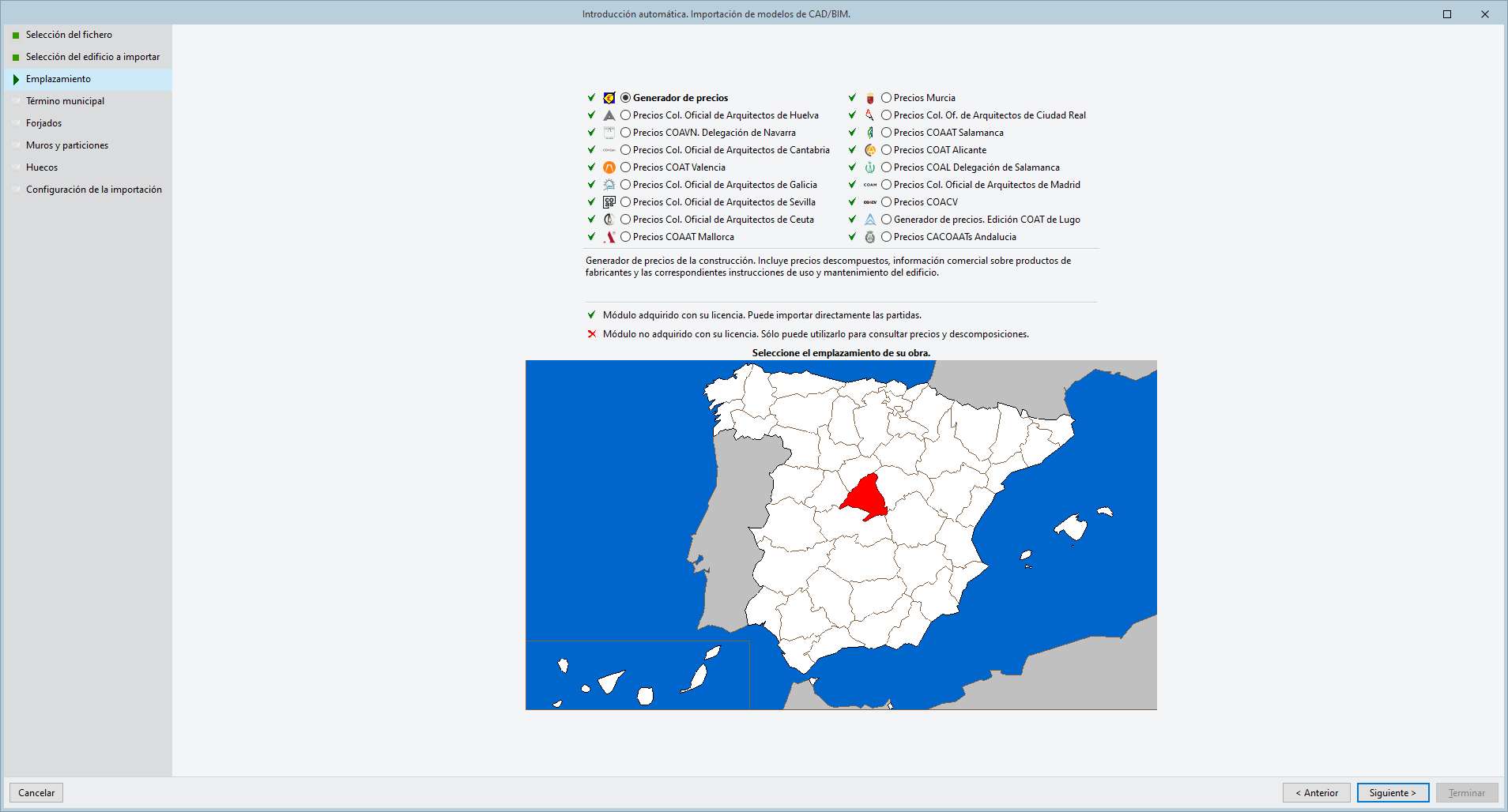

Emplazamiento
Permite seleccionar el emplazamiento del edificio, así como la versión del Generador de precios que se desea utilizar.

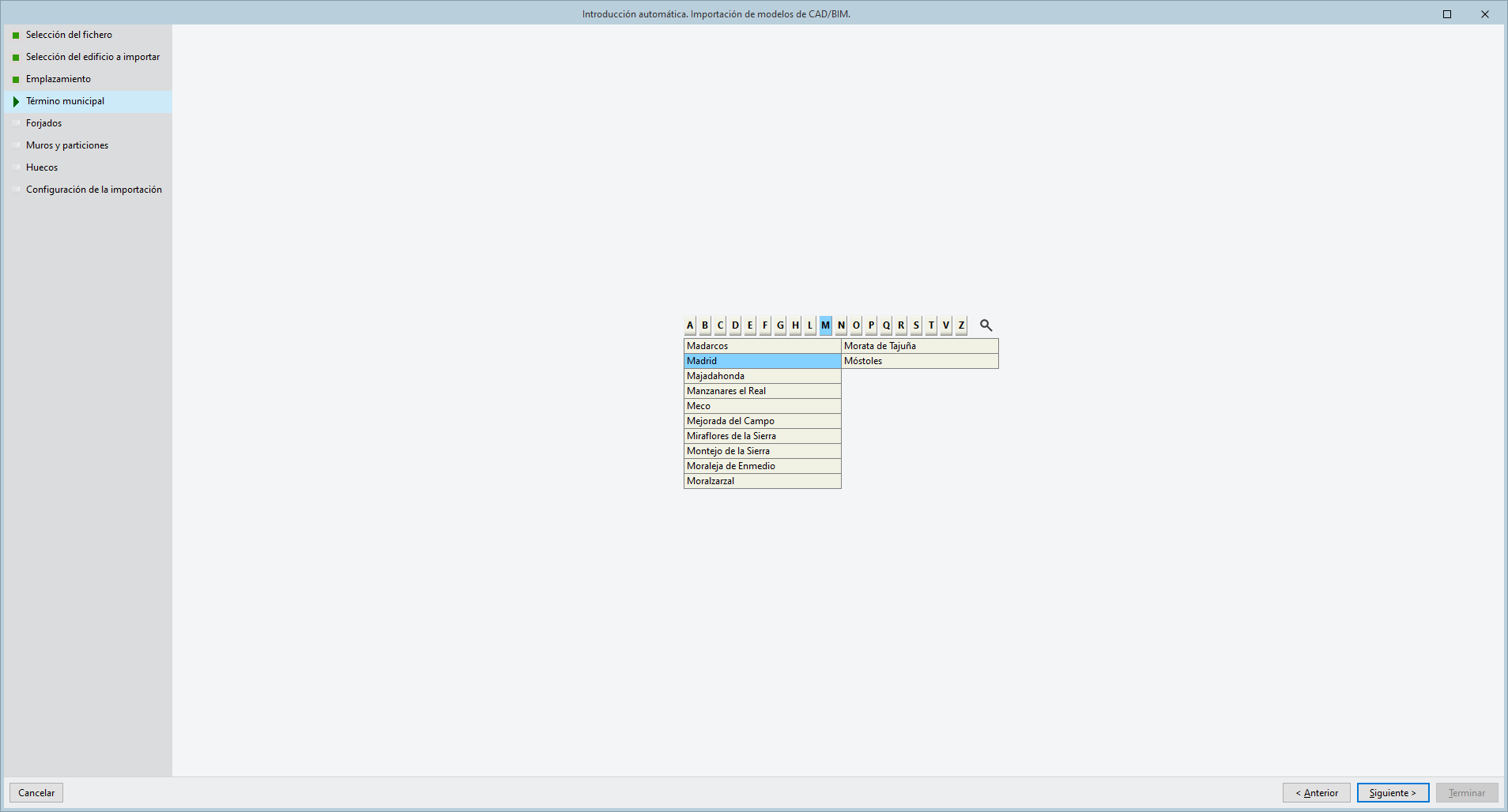

Término municipal
Permite seleccionar el término municipal entre los disponibles para el emplazamiento seleccionado.

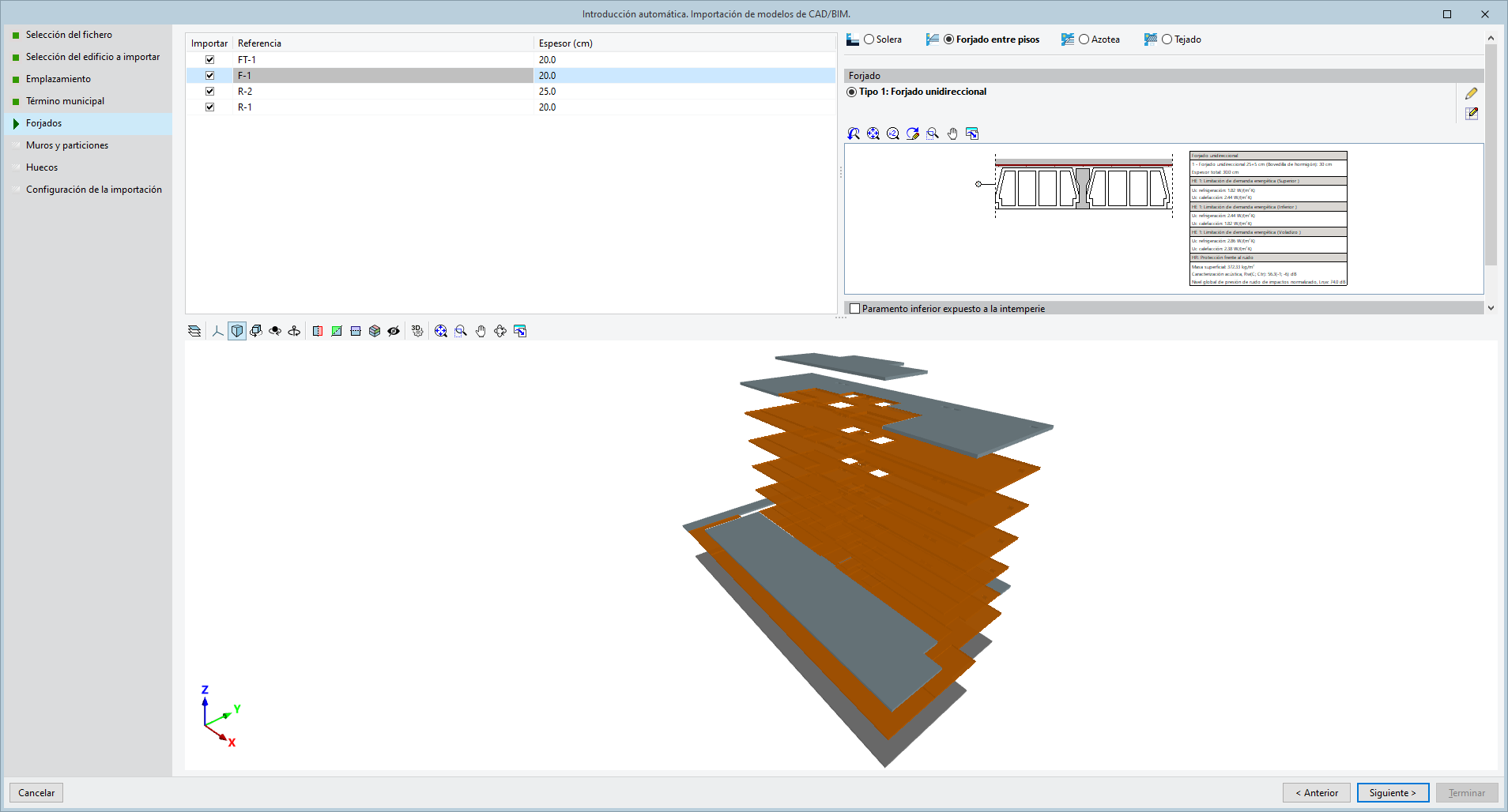

Forjados
Permite visualizar la referencia y el espesor de los forjados definidos en el fichero IFC, realizar la selección de los forjados a importar, así como crear y asignar sus tipologías en CYPECAD MEP.
La clase IFC interpretada en este paso es la siguiente:
- IfcSlab

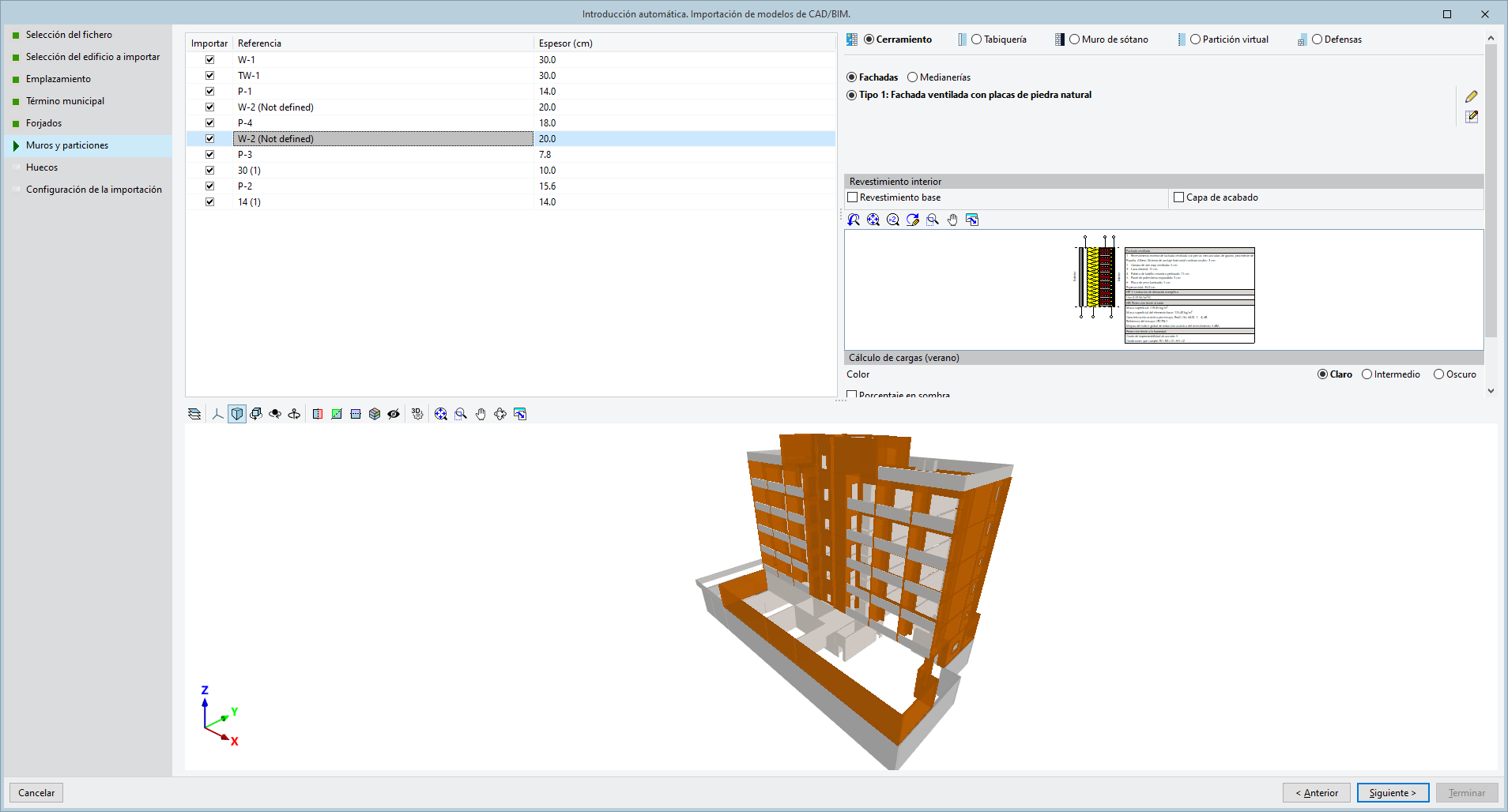

Muros y particiones
Permite visualizar la referencia y el espesor de los muros y particiones definidos en el fichero IFC, realizar la selección de los muros y particiones a importar, así como crear y asignar sus tipologías en CYPECAD MEP.
Las clases IFC interpretadas en este paso son las siguientes:
- IfcWall
- IfcWallStandardCase

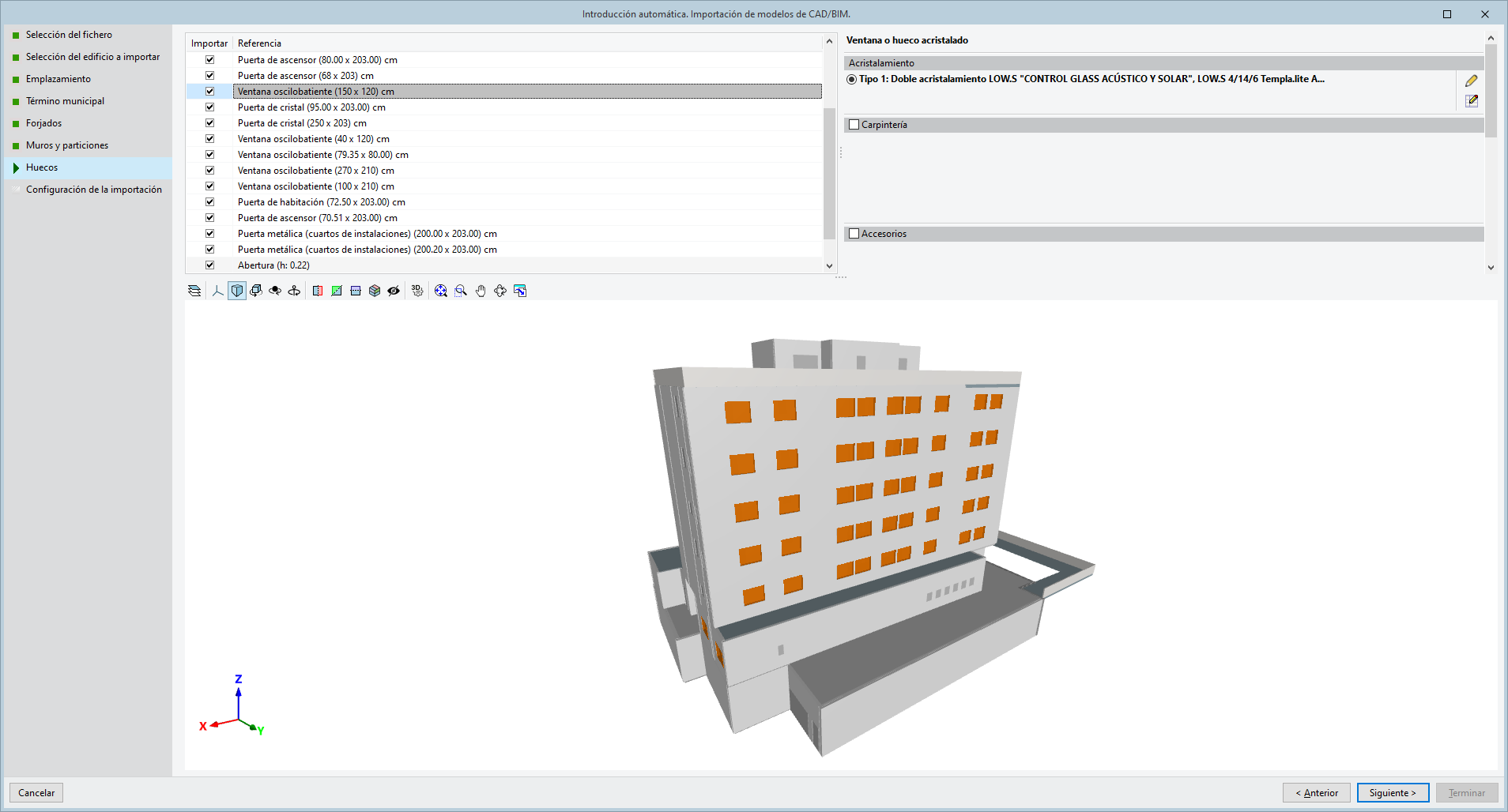

Huecos
Permite visualizar la referencia de los huecos definidos en el fichero IFC, realizar la selección de los huecos a importar, así como crear y asignar sus tipologías en CYPECAD MEP.
Las clases IFC interpretadas en este paso son las siguientes:
- IfcDoor
- IfcWindow
- IfcOpeningElement

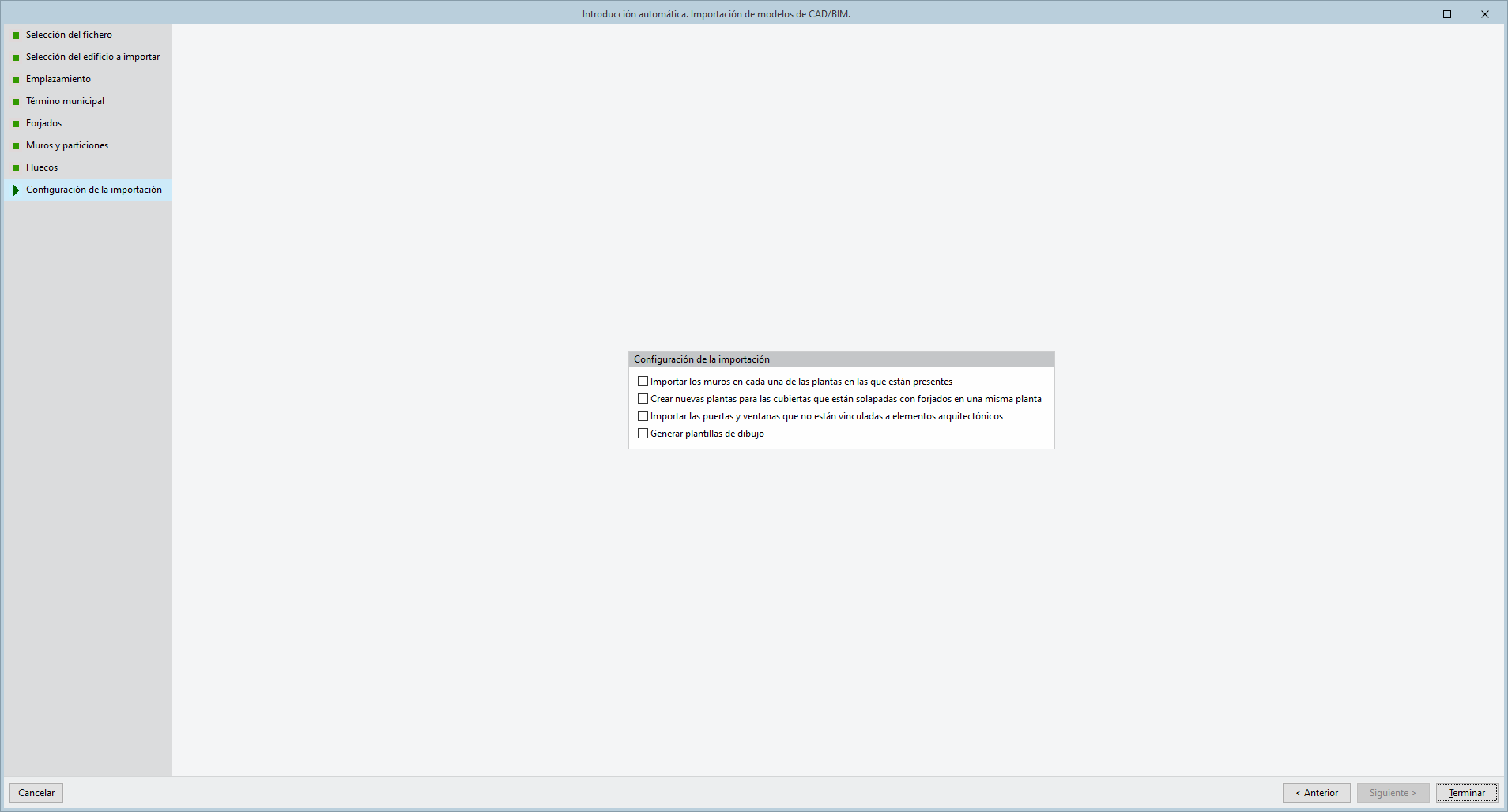

Configuración de la importación
Permite activar las siguientes opciones de configuración de la importación:
- Importar los muros en cada una de las plantas en las que están presentes (opcional)
- Crear nuevas plantas para las cubiertas que están solapadas con forjados en la misma planta (opcional)
- Importar las puertas y ventanas que no están vinculadas a elementos arquitectónicos (opcional)
- Generar plantillas de dibujo (opcional)
Tras la importación de un modelo en formato IFC, es conveniente revisar la geometría generada y efectuar los ajustes necesarios para que siga las recomendaciones de modelado propias de CYPECAD MEP. Posteriormente se deben introducir los recintos y las instalaciones del edificio, ya que no se leen en el proceso de introducción automática a partir de modelos de CAD/BIM.
La lectura de ficheros IFC y la importación de sus datos a través de este asistente es unidireccional, y no es posible realizar una actualización de los datos si la información del fichero IFC cambia. En ese caso, podría realizarse una nueva importación IFC en una nueva obra.
