Sistemas de ventilación mecánica controlada (VMC)
Los sistemas de ventilación mecánica controlada (VMC) son sistemas de ventilación forzada que que controlan el flujo de aire en el interior de edificios y viviendas, garantizando la máxima calidad del aire. A diferencia de otros sistemas que dependen del flujo de aire a través de los elementos de la envolvente constructiva, este sistema utiliza equipos como recuperadores de calor y redes de conductos para gestionar los intercambios de aire.
La solapa "Salubridad" de CYPECAD MEP permite efectuar el cálculo y verificación del DB-HS 3 contemplando la utilización de sistemas VMC de la siguiente forma:
Definición del sistema VMC

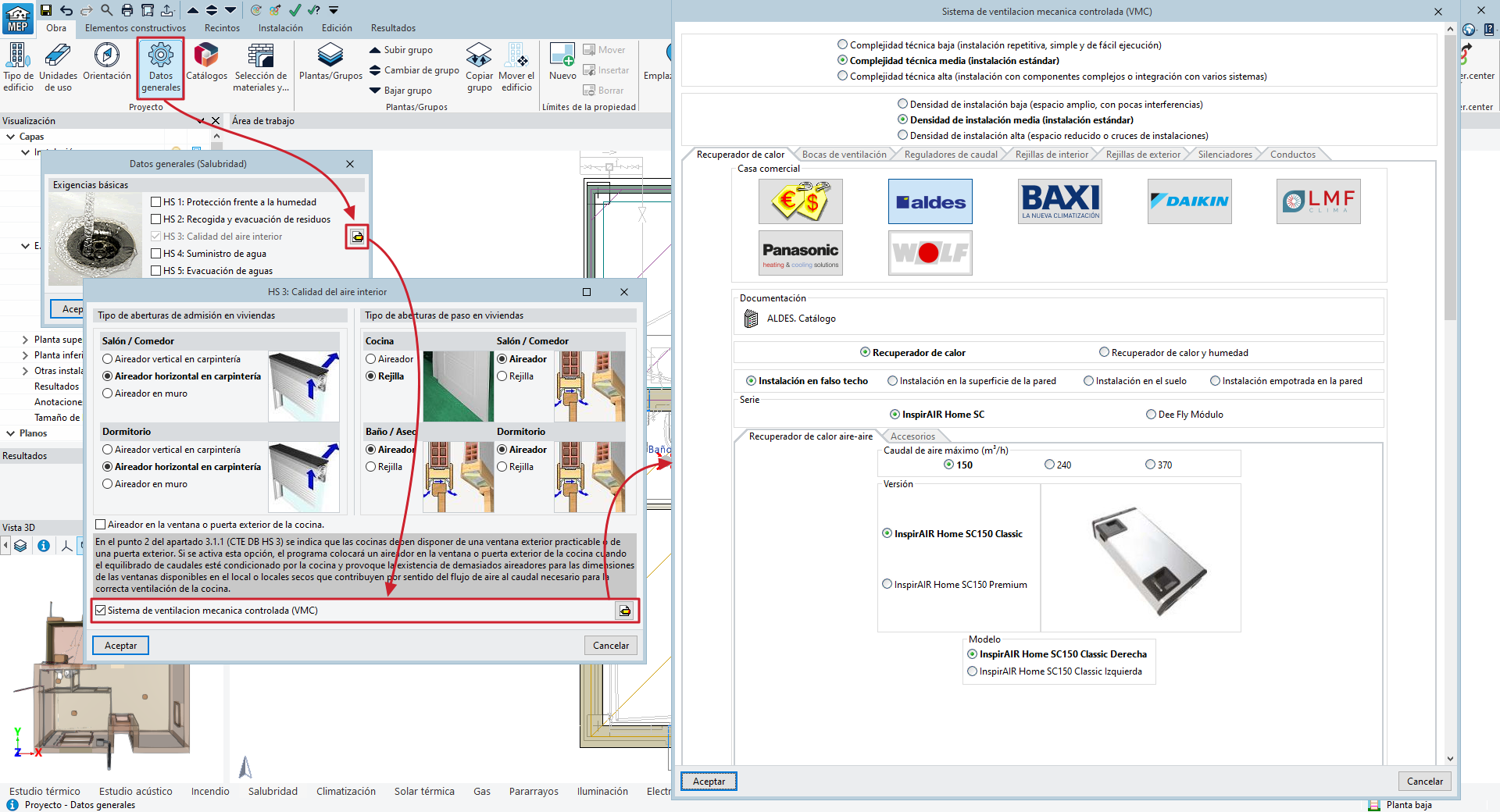

La definición del sistema VMC se realiza dentro de la opción "Datos generales", dentro del bloque "Proyecto" de la pestaña "Obra".
Para ello, se activa la casilla "HS 3: Calidad del aire interior" y se pulsa la casilla de edición de la parte derecha. En la ventana emergente, se activa la casilla "Sistema de ventilación mecánica controlada (VMC)".
En la definición del sistema es posible indicar aspectos como los siguientes:
- su grado de complejidad técnica;
- la densidad de instalación;
- y la existencia y características de sus componentes (como el "Recuperador de calor", las "Bocas de ventilación", los "Reguladores de caudal", las "Rejillas de interior", las "Rejillas de exterior", los "Silenciadores" y los "Conductos").
Estos datos permiten ajustar los parámetros necesarios para la generación del presupuesto del sistema.
Introducción de los componentes del sistema VMC en el modelo

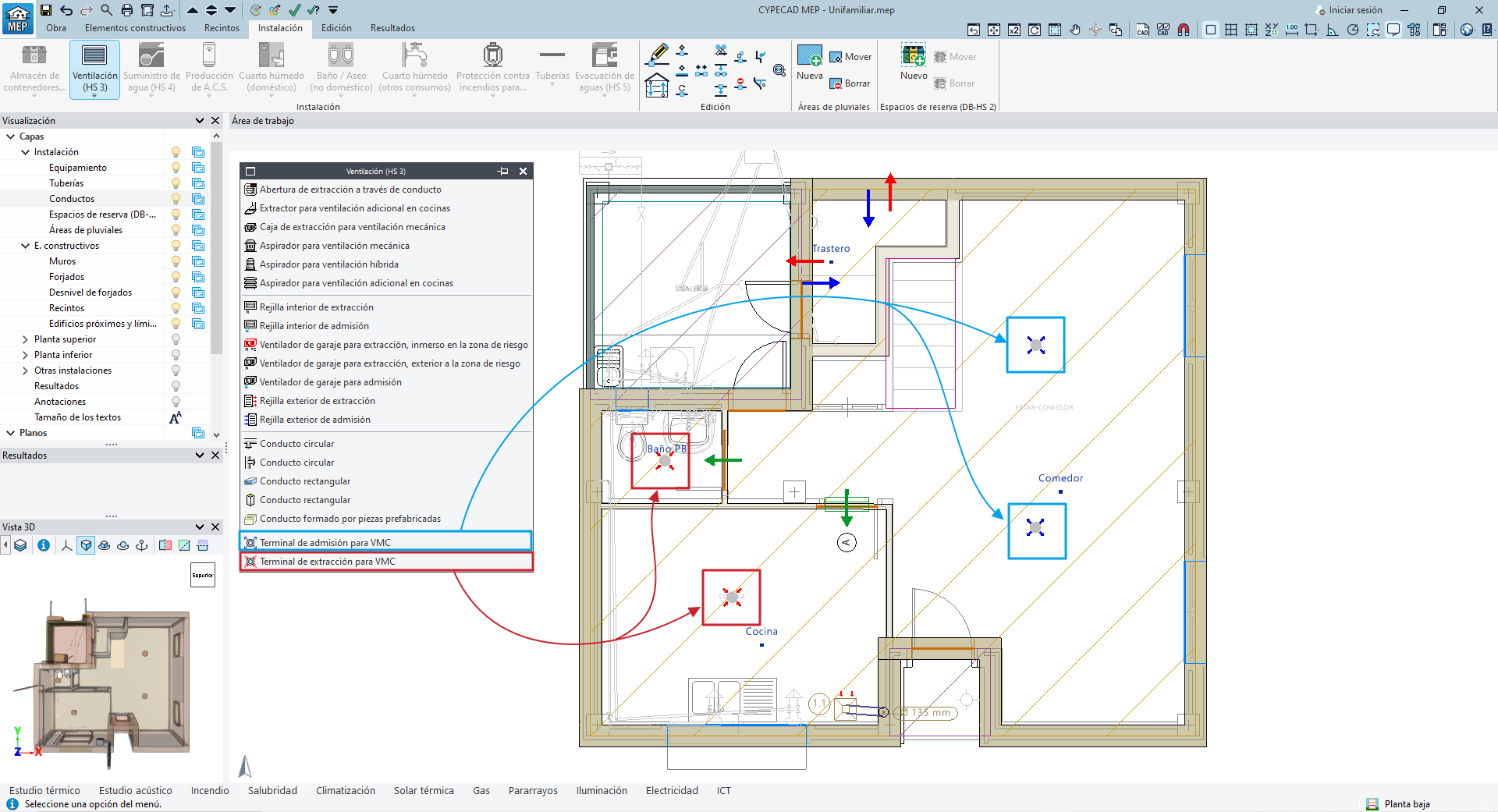

Los componentes del sistema VMC que se pueden introducir en el área de trabajo se encuentran disponibles en el bloque de opciones "Ventilación (HS 3)" de la pestaña "Instalación".
Son los siguientes:
- Terminal de admisión para VMC
Las terminales de admisión se deben ubicar en los locales secos (salones o dormitorios) y permiten la impulsión de aire limpio por el sistema a estas estancias. - Terminal de extracción para VMC
Las terminales de extracción se deben ubicar en los locales húmedos (cocinas y baños o aseos), permitiendo la recogida de aire viciado por el sistema.
No es necesario introducir otros elementos del sistema VMC en el modelo. Tampoco es posible disponer terminales de VMC de forma conjunta con aberturas de extracción pertenecientes a un sistema de ventilación tradicional.
Salida de resultados
Al calcular un modelo con un sistema VMC definido, el programa automáticamente genera los siguientes resultados:

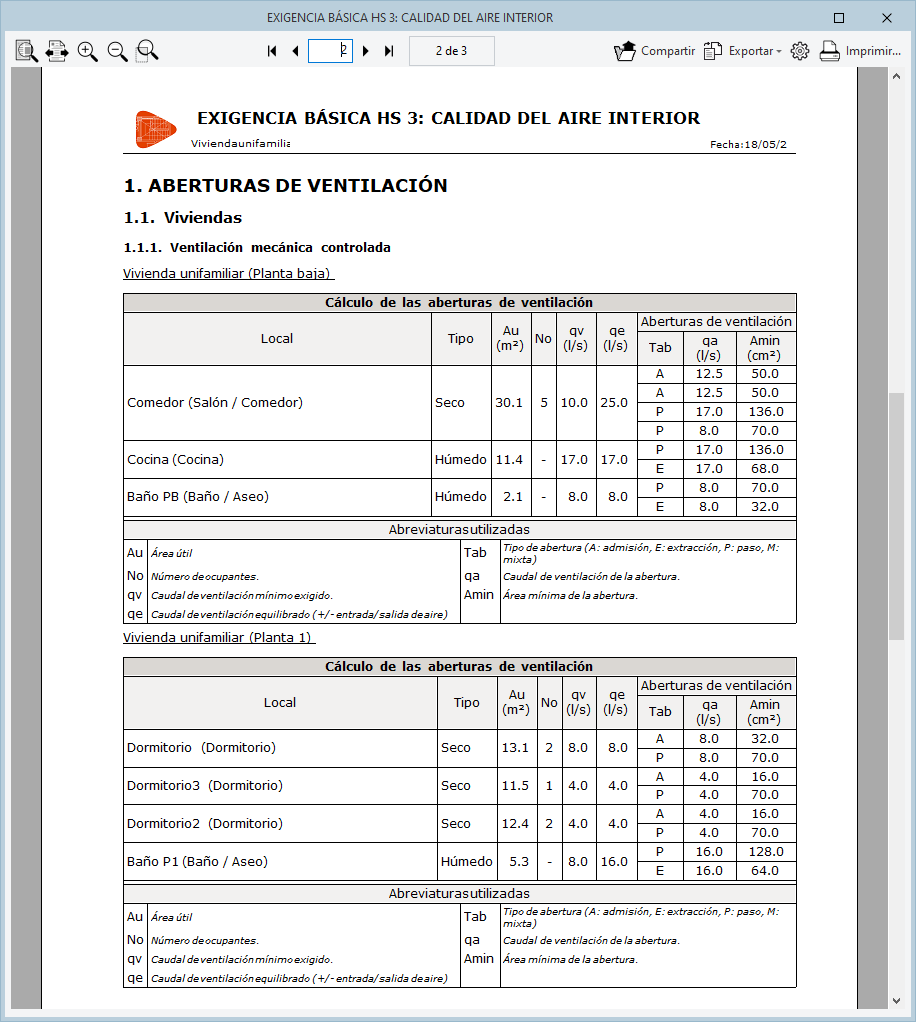

- los listados de verificación del DB-HS 3, de acuerdo con los datos del sistema VMC introducido,

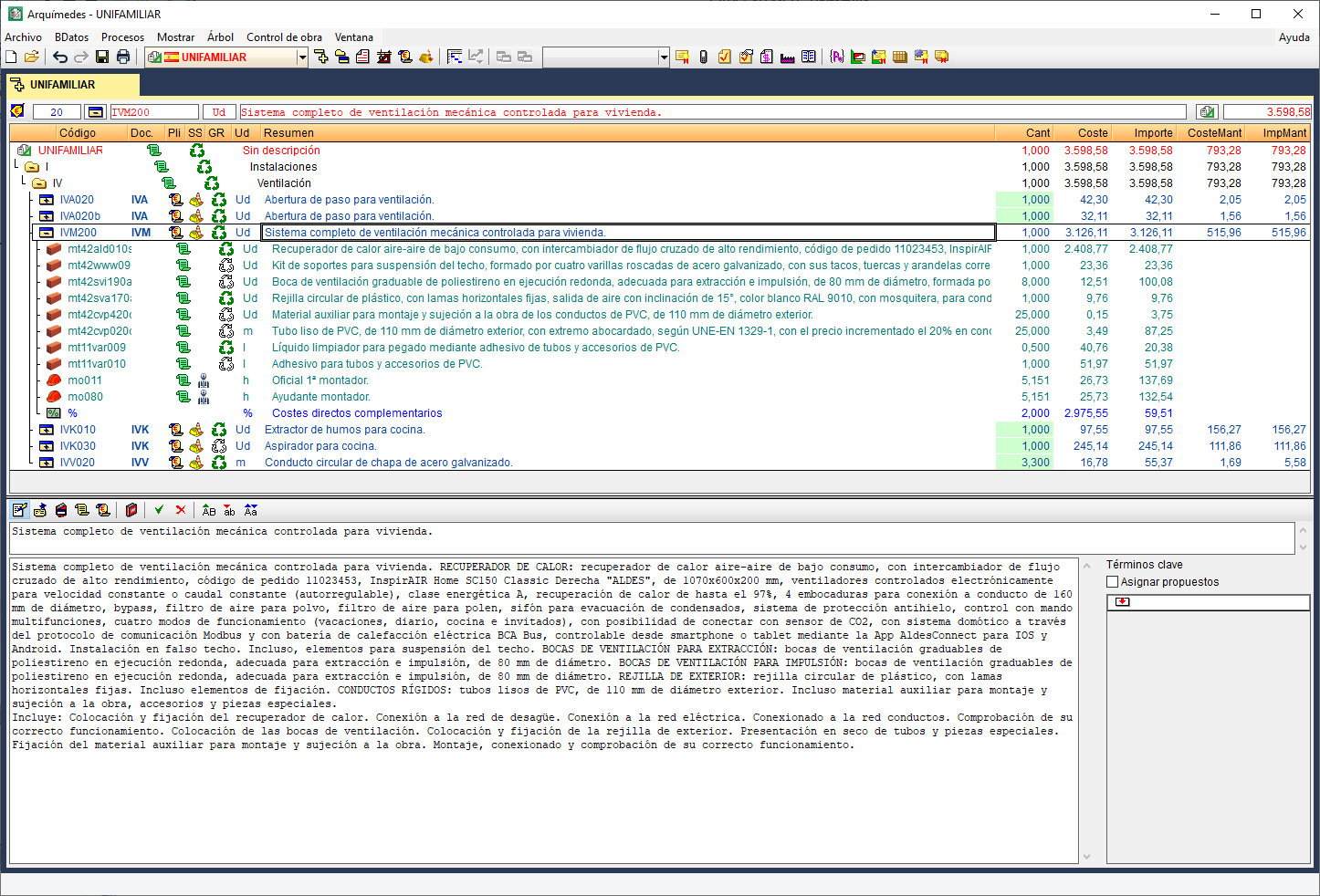

- y la medición y el presupuesto de la instalación, incluyendo la partida que describe el sistema VMC completo.
