Acristalamiento
Introducción de acristalamientos del Generador de precios
La introducción de un tipo de acristalamiento se puede realizar obteniendo la información a partir del Generador de precios. Esta base de datos agrupa las tipologías de acristalamientos en diferentes familias:
- Doble acristalamiento
- Triple acristalamiento

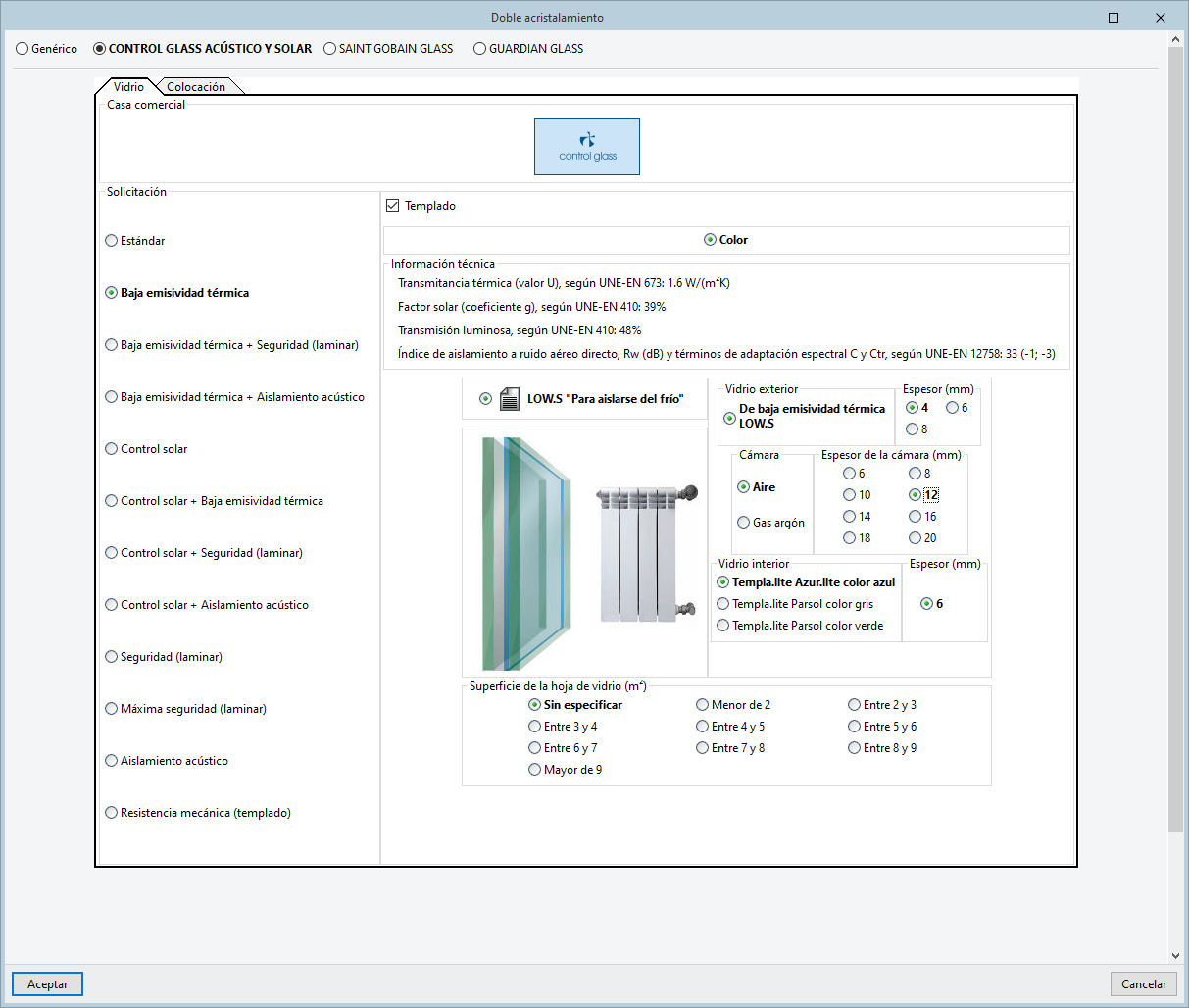

Tras seleccionar la familia deseada, el botón "Editar selección" permite abrir una ventana donde se realiza su configuración pormenorizada.
Aquí se puede seleccionar el producto específico dentro de los ofrecidos por cada fabricante (incluido, en su caso, el fabricante genérico), así como ajustar los parámetros relacionados y consultar la documentación asociada.
Las opciones mostradas para la configuración de cada producto dependen de la partida seleccionada y de los datos suministrados por cada fabricante.
Introducción manual y editable de acristalamientos
La introducción de un tipo de acristalamiento se puede realizar de forma manual o editable. De esta manera, el usuario especifica directamente los parámetros que describen el tipo de acristalamiento, incluyendo los datos necesarios para los diferentes cálculos realizados por el programa.

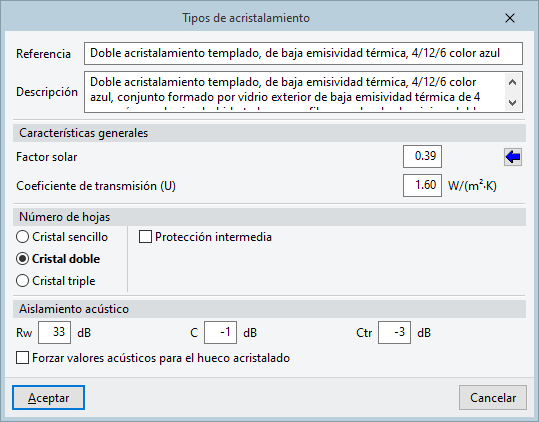

Los parámetros necesarios en la configuración manual de un tipo de acristalamiento son los siguientes:
- Referencia
Referencia del tipo de acristalamiento. - Descripción
Descripción del tipo de acristalamiento. - Características generales
- Factor solar

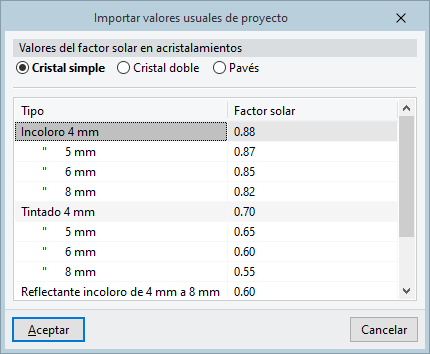

Fracción de la radiación solar que permite pasar el acristalamiento. El asistente a la derecha permite importar valores usuales de proyecto. - Coeficiente de transmisión (U)
Coeficiente de transmisión térmica del acristalamiento.
- Factor solar
- Número de hojas
Define el número de hojas de vidrio que componen el acristalamiento y el color de la protección intermedia, si existe:- Cristal sencillo
- Cristal doble
- Protección intermedia (opcional)
- Color (Claro / Intermedio / Oscuro)
- Protección intermedia (opcional)
- Cristal triple
- Protección intermedia (opcional)
- Color (Claro / Intermedio / Oscuro)
- Protección intermedia (opcional)
- Aislamiento acústico
Permite introducir los valores para la caracterización acústica del acristalamiento o de la ventana completa, en función de la activación de la última casilla:- Rw (dB)
Índice global de reducción acústica. - C (dB)
Término de adaptación espectral del índice de reducción acústica para ruido rosa incidente. - Ctr (dB)
Término de adaptación espectral del índice de reducción acústica para ruido de automóviles y de aeronaves. - Forzar valores acústicos para el hueco acristalado (opcional)
Si esta casilla se mantiene desactivada, se considera que los valores introducidos en este panel corresponden únicamente al acristalamiento, por lo que serán corregidos con los datos de la carpintería y el tamaño del hueco. Esta corrección se realiza según la norma EN 14351-1.
Si se activa esta casilla, se considera que los valores de caracterización acústica introducidos en este panel corresponden a los del conjunto de la ventana o hueco acristalado y no se corregirán con los datos de la carpintería y el tamaño del hueco. El ensayo acústico de la ventana completa se puede realizar según la norma EN ISO 140-3 y es necesario para ventanas de aislamiento acústico con valores Rw > 35 dB o Rw + Ctr > 39 dB.
- Rw (dB)
